Apakah jenis-jenis utama MCB?
Jenis MCB yang paling biasa ialah Jenis B, Jenis C, dan Jenis D, yang dikelaskan mengikut lengkung pelindung magnetik. Jenis K dan Jenis Z juga digunakan dalam sesetengah aplikasi dan rangkaian pengeluar. MCB juga boleh dikelaskan mengikut bilangan kutub, arus terkadar, kapasiti pemutusan, kadaran AC/DC, dan aplikasi.
Bagi kebanyakan litar kediaman dengan arus masuk rendah, Jenis B adalah biasa. Bagi litar komersial dan beban motor kecil, Jenis C adalah biasa. Bagi beban dengan arus masuk tinggi seperti transformer atau motor yang lebih besar, Jenis D mungkin digunakan, tetapi hanya selepas memeriksa keadaan gelung kerosakan dan arus litar pintas yang tersedia.
Untuk penilaian produk, lihat VIOX Produk MCB.
Sekilas Pandang Jenis-jenis MCB
| Jenis MCB | Julat Trip Magnet | Penggunaan Biasa | Risiko Utama Jika Disalahgunakan |
|---|---|---|---|
| Jenis B | 3 hingga 5 x In | Pencahayaan kediaman, soket, beban arus masuk rendah | Mungkin mengalami pelindung gangguan pada arus masuk motor atau transformer |
| Jenis C | 5 hingga 10 x In | Litar komersial, motor kecil, HVAC, pengagihan am | Mungkin terpelantik terlalu perlahan jika arus kerosakan rendah |
| Jenis D | 10 hingga 20 x In | Pengubah, motor besar, beban industri dengan arus masuk (inrush) yang tinggi | Memerlukan pengesahan gelung kerosakan dan masa pemutusan |
| Jenis K | Selalunya sekitar 8 hingga 12 x In, bergantung kepada pengilang | Motor dan beban induktif | Kurang universal; mesti menyemak helaian data |
| Jenis Z | Selalunya sekitar 2 hingga 3 x In, bergantung kepada pengilang | Elektronik sensitif, semikonduktor dan litar kawalan | Boleh mengalami gangguan pelantikan (nuisance tripping) jika terdapat arus masuk (inrush current). |
Julat ini adalah nilai rujukan praktikal. Sentiasa sahkan lengkung pelantikan yang tepat daripada helaian data pengeluar dan piawaian produk yang berkaitan.

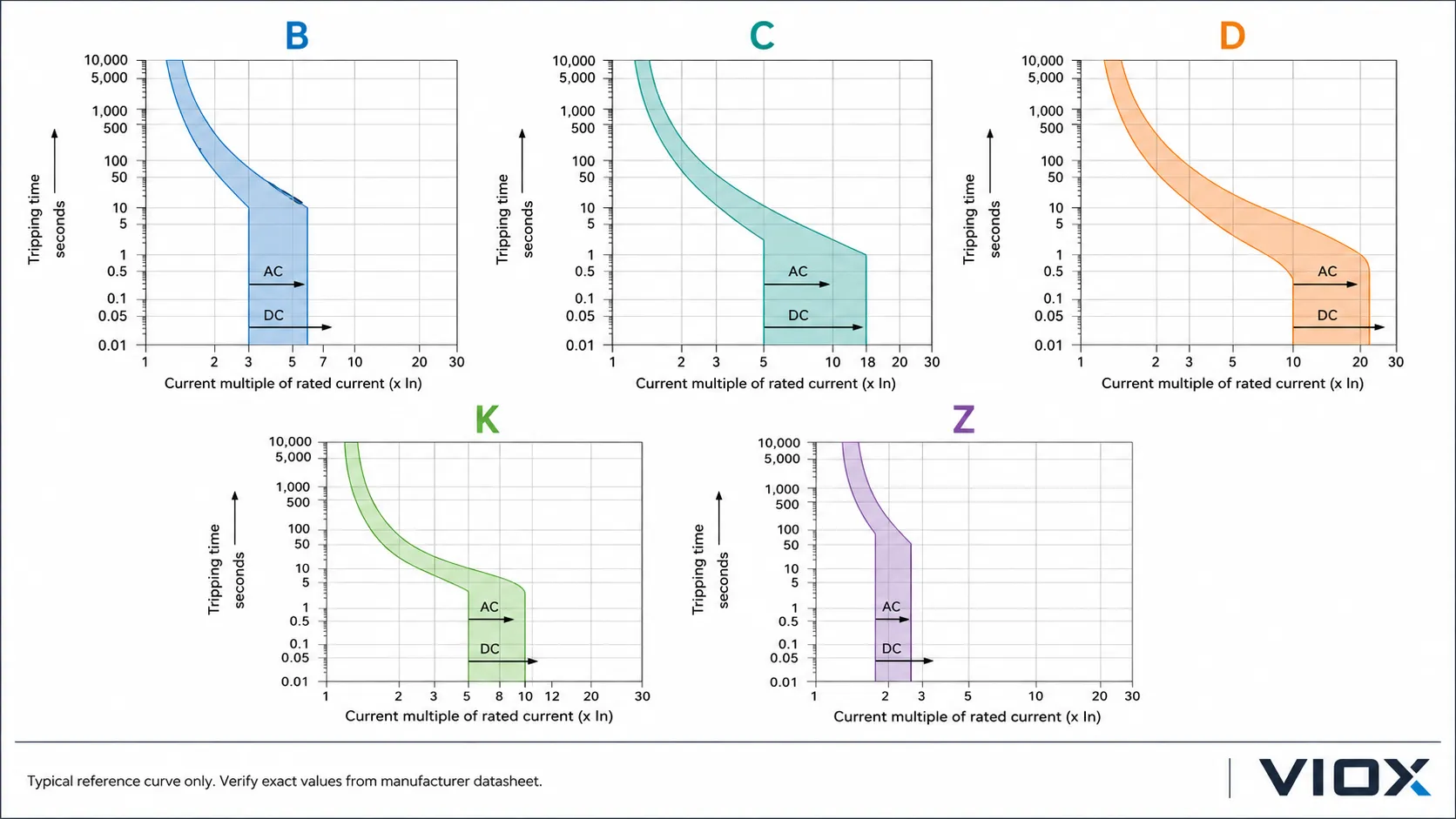

Jenis Lengkung Pelantikan: B, C, D, K, dan Z
Lengkung pelantikan menerangkan seberapa cepat MCB melantik apabila arus meningkat melebihi arus terkadarnya. Ia merupakan salah satu ciri MCB yang paling penting kerana ia menentukan sama ada pemutus litar tersebut bertoleransi terhadap arus masuk biasa atau melantik terlalu awal.
MCB mempunyai dua tindak balas pelantikan asas:
- Pelindung terma (Thermal trip) untuk beban lampau, biasanya menggunakan jalur bimetal.
- Pelindung magnetik (Magnetic trip) untuk litar pintas, biasanya menggunakan gegelung elektromagnet atau solenoid.
Jenis B, C, D, K, dan Z terutamanya menerangkan julat pelantikan serta-merta magnetik.
Jenis B MCB
MCB Jenis B biasanya melantik secara magnetik pada 3 hingga 5 kali ganda arus terkadar.
Ia biasanya digunakan untuk:
- litar lampu kediaman
- litar soket dengan arus masuk (inrush) yang rendah
- beban rintangan kecil
- litar akhir isi rumah am
- litar di mana arus kerosakan yang tersedia mungkin terhad
Jenis B lebih sensitif berbanding Jenis C atau Jenis D. Ini menjadikannya berguna untuk beban dengan arus masuk rendah, tetapi ia mungkin mengalami gangguan pelantikan (nuisance tripping) apabila digunakan dengan motor, transformer, bekalan kuasa, atau peralatan lain yang mempunyai arus permulaan yang lebih tinggi.
Jenis C MCB
MCB Jenis C biasanya melantik secara magnetik pada 5 hingga 10 kali ganda arus terkadar.
Ia biasanya digunakan untuk:
- litar agihan komersial
- motor kecil
- peralatan HVAC
- kumpulan lampu pendarfluor atau LED dengan arus masuk
- pam dan kipas kecil
- panel kawalan industri am
Jenis C sering menjadi titik tengah yang praktikal. Ia bertoleransi terhadap arus masuk (inrush) yang lebih tinggi berbanding Jenis B, namun ia masih memerlukan arus kerosakan yang mencukupi untuk terpelantik dengan cepat di bawah keadaan litar pintas.
Petua lapangan jurutera VIOX: Kesilapan biasa adalah menggantikan Jenis C dengan Jenis D hanya kerana motor atau transformer lama menyebabkan pelantikan gangguan (nuisance tripping). Tindakan itu mungkin menyembunyikan simptom tetapi mewujudkan risiko baharu: jika laluan kabel panjang dan impedans gelung kerosakan adalah tinggi, pemutus litar Jenis D mungkin tidak terpelantik dengan cukup pantas semasa litar pintas. Sebelum menukar lengkung, sahkan arus masuk beban, saiz kabel, arus kerosakan yang tersedia, dan impedans gelung kerosakan.
Jenis D MCB
MCB Jenis D biasanya terpelantik secara magnetik pada 10 hingga 20 kali ganda arus terkadar.
Ia biasanya digunakan untuk:
- transformer
- motor besar
- mesin kimpalan
- beban industri dengan arus masuk (inrush) yang tinggi
- litar mesin tertentu
Jenis D tidak seharusnya dipilih hanya kerana gangguan pelantikan (nuisance tripping) berlaku pada Jenis B atau Jenis C. Ambang pelantikan magnetik yang lebih tinggi bermakna litar tersebut mesti mempunyai arus kerosakan yang mencukupi untuk pemutusan pantas. Impedans gelung kerosakan, panjang kabel, kapasiti bekalan, dan peraturan tempatan mesti diperiksa.
MCB Jenis K dan Jenis Z
Jenis K dan Jenis Z kurang universal berbanding B, C, dan D, tetapi ia penting dalam beberapa rangkaian produk.
MCB Jenis K
Jenis K sering digunakan untuk beban motor dan induktif di mana arus masuk yang singkat perlu ditampung. Kelakuan pelantikan yang tepat bergantung kepada pengilang dan piawaian produk, jadi helaian data adalah lebih penting daripada sekadar huruf jenis tersebut.
MCB Jenis Z
Jenis Z adalah lebih sensitif dan sering dikaitkan dengan litar elektronik, semikonduktor, pengukuran, dan kawalan. Ia boleh membantu melindungi peralatan sensitif, tetapi ia mungkin mengalami gangguan pelantikan (nuisance tripping) jika beban mempunyai arus masuk (inrush current).
Jangan menganggap lengkung K dan Z tersedia atau sama bagi semua pengeluar. Semak siri produk, piawaian, dan graf lengkung pelantikan.

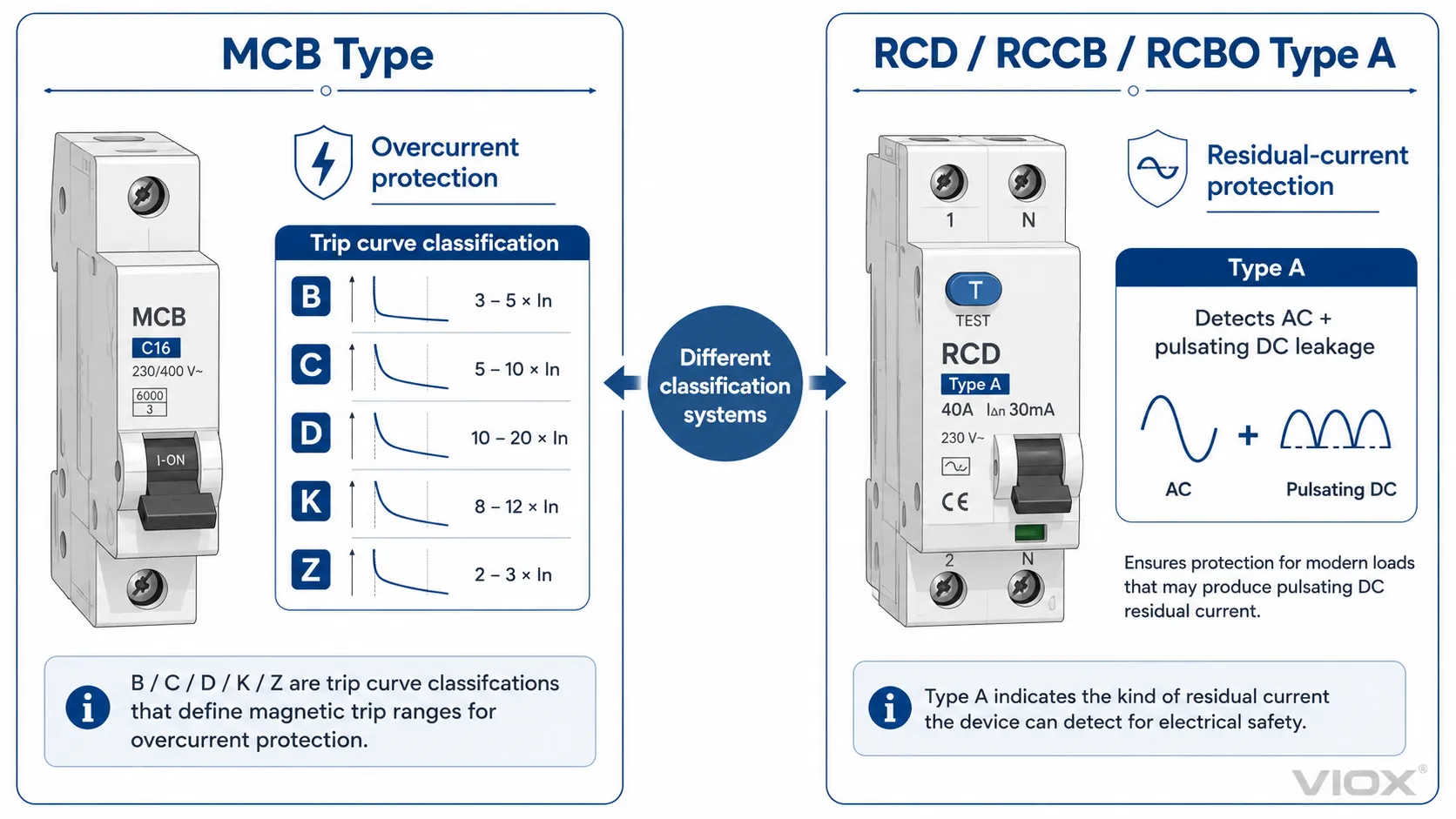

Adakah terdapat MCB Jenis A?
Sesetengah dokumen lama, rujukan serantau, atau bahan khusus pengeluar mungkin menyebut Jenis A, tetapi Jenis B, Jenis C, dan Jenis D adalah lengkung pelantikan MCB yang paling diiktiraf secara meluas untuk pemilihan umum.
Bagi carian SEO seperti jenis MCB A B C D, adalah lebih baik untuk menjelaskan Jenis A dengan berhati-hati daripada membentangkannya sebagai kategori MCB moden yang arus perdana. Jika spesifikasi projek menyebut Jenis A, sahkan piawaian yang tepat, helaian data pengeluar, dan maksud yang dimaksudkan.
Nota: ramai pengguna yang mencari “Jenis A” sebenarnya sedang mencari RCD, RCCB atau RCBO Jenis A, bukan MCB Jenis A. Peranti arus baki Jenis A direka untuk mengesan arus baki AC dan arus baki DC berdenyut daripada beban elektronik moden. Itu adalah sistem klasifikasi yang berbeza daripada lengkung pelindung (trip curve) MCB.

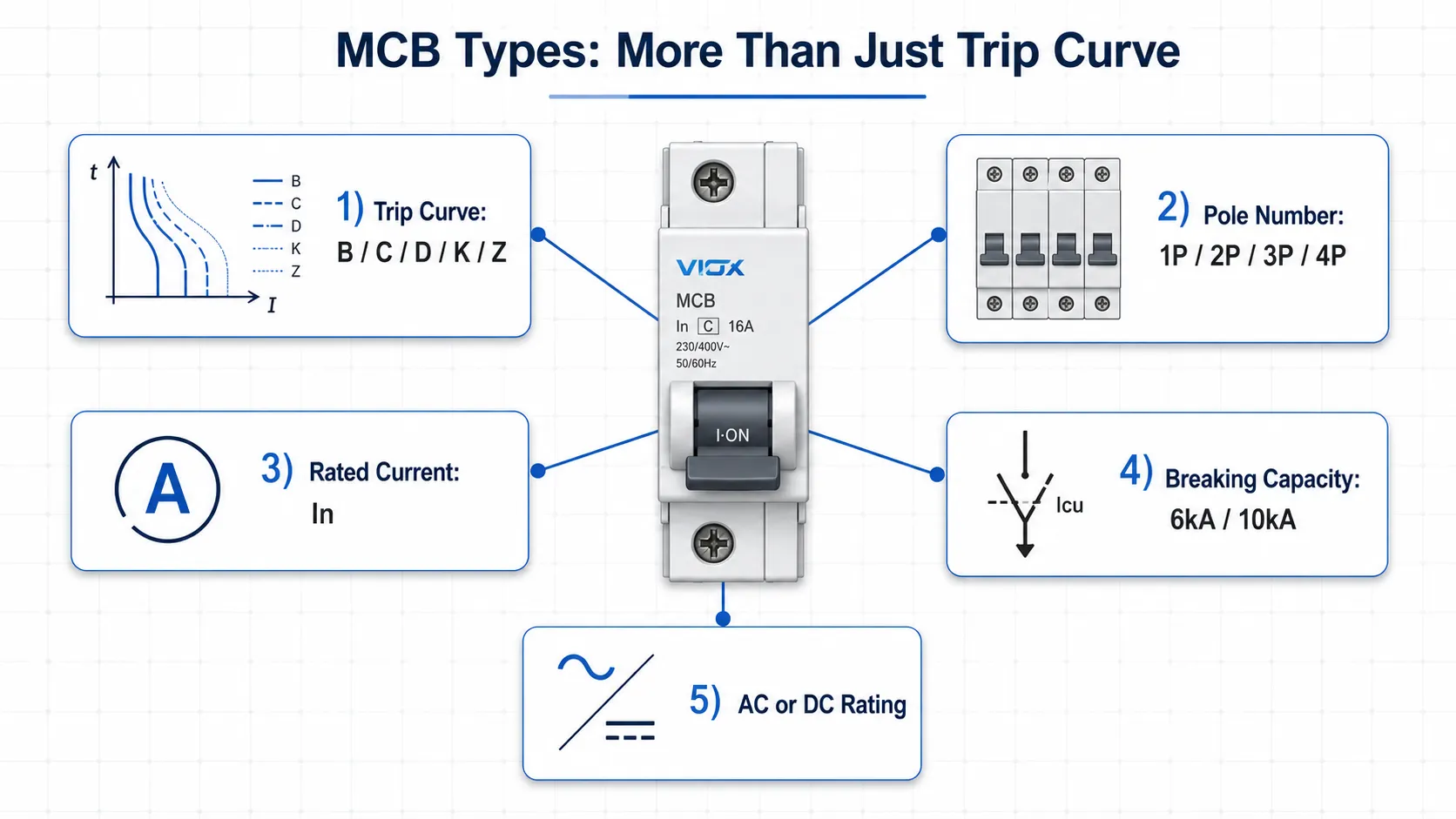

Cara Lain untuk Mengelaskan MCB
Lengkung pelindung hanyalah satu cara untuk mengelaskan pemutus litar kenit (MCB). Pemilihan MCB yang lengkap juga perlu menyemak bilangan kutub, kadaran arus, kapasiti pemutusan, voltan, dan penggunaan AC/DC.
Mengikut Bilangan Kutub
| Jenis Kutub | Penggunaan Biasa |
|---|---|
| 1P | Perlindungan pengalir hidup fasa tunggal |
| 1P+N | Perlindungan fasa dengan pensuisan neutral atau sambungan neutral bergantung kepada reka bentuk |
| 2P | Pemutusan dua kutub, biasanya untuk litar fasa tunggal yang memerlukan pensuisan talian dan neutral |
| 3P | Litar tiga fasa tanpa neutral yang ditukar (switched) |
| 3P+N / 4P | Litar tiga fasa di mana pensuisan atau pengasingan neutral diperlukan |
Sentiasa periksa sama ada kutub neutral dilindungi, disuiskan, atau hanya disambungkan melalui peranti tersebut. Label hadapan sahaja mungkin tidak mencukupi.
Mengikut Arus Terkadar
Arus terkadar MCB ialah kadaran arus berterusan di bawah keadaan yang ditetapkan. Kadaran biasa dalam banyak papan agihan termasuk 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, dan 63A, dengan kadaran yang lebih tinggi tersedia dalam beberapa siri.
Arus terkadar mestilah dipilih berdasarkan:
- Arus beban
- saiz kabel
- kaedah pemasangan
- suhu ambien
- keadaan pengumpulan dan kepungan
- peraturan pendawaian yang terpakai
Jangan gunakan MCB yang melebihi saiz hanya untuk mengelakkan gangguan pelantikan. Saiz yang berlebihan boleh menyebabkan kabel tidak dilindungi dengan secukupnya.
Mengikut Keupayaan Memutus
Keupayaan memutus ialah arus litar pintas maksimum yang boleh diputuskan oleh MCB dengan selamat di bawah kadaran yang diisytiharkan.
Nilai biasa dalam banyak pemasangan kediaman dan komersial termasuk:
- 6kA
- 10kA
- nilai yang lebih tinggi dalam rangkaian produk terpilih
Keupayaan pemutusan yang diperlukan bergantung kepada arus litar pintas prospektif di titik pemasangan. Jika arus kerosakan melebihi kadaran MCB, peranti tersebut tidak sesuai digunakan.
Untuk panduan yang lebih mendalam, sila lihat Kapasiti Pemutusan MCB 6kA lwn 10kA.
MCB AC lwn MCB DC
MCB AC dan DC tidak boleh ditukar ganti secara automatik. Arka DC lebih sukar dipadamkan kerana arus DC tidak mempunyai titik silang sifar semula jadi.
Bagi litar DC, semak:
- Penarafan voltan DC
- penandaan kekutuban
- reka bentuk tidak berkutub atau berkutub
- bilangan kutub secara siri
- keupayaan pemutusan pada voltan DC
- gambarajah pendawaian
Untuk pemilihan DC, sila lihat Cara Memilih Pemutus Litar DC dan Kekutuban Pemutus Litar DC.
Ciri-ciri MCB yang perlu diperiksa oleh pembeli
| Ciri | Mengapa Ia Penting |
|---|---|
| Dinilai semasa Dalam | Mesti sepadan dengan perlindungan beban dan kabel |
| Lengkung tersandung | Menentukan toleransi terhadap arus masuk dan kelakuan pelindung litar pintas |
| Keupayaan pemutusan Icn / Icu | Mesti melebihi arus litar pintas prospektif |
| Voltan terkadar | Mesti sepadan dengan voltan sistem AC atau DC |
| kadaran AC atau DC | Mencegah penggunaan yang salah dalam litar DC |
| Nombor tiang | Mesti mematuhi keperluan pendawaian litar dan pengasingan |
| Kekerapan | Berkaitan untuk sistem AC dan penandaan produk |
| Kapasiti terminal | Mesti sepadan dengan saiz konduktor dan kaedah pemasangan |
| Standard | IEC 60898-1, IEC 60947-2, UL 489, atau keperluan tempatan |
| Aksesori | Sentuhan bantu (auxiliary contact), gegelung pelantik pirau (shunt trip), pelantik kurang voltan (undervoltage release), keserasian busbar |
Untuk membaca papan nama, sila lihat Cara Membaca Papan Nama MCB.
Cara Memilih Jenis MCB yang Tepat
Mulakan dengan litar, bukan huruf pemutus litar.
| Permohonan | Titik Permulaan Umum | Perkara yang Perlu Disahkan |
|---|---|---|
| Pencahayaan kediaman | Jenis B | Arus masuk (inrush), saiz kabel, galangan gelung kerosakan |
| Soket kediaman | Jenis B atau Jenis C bergantung kepada pasaran dan beban | Peraturan pendawaian tempatan dan kelakuan beban |
| Pengagihan komersial | Jenis C | Arus kerosakan dan risiko pelantikan gangguan |
| Motor kecil, kipas, pam | Jenis C | Arus mula dan masa pemutusan |
| Motor atau transformer besar | Perlindungan Jenis D atau khusus untuk motor | Impedans gelung kerosakan dan penyelarasan perlindungan |
| elektronik sensitif | Jenis Z jika bersesuaian | Arus lonjakan dan panduan pengilang |
| Beban induktif | Jenis C, D, atau K bergantung kepada beban | Lengkung helaian data dan arus permulaan |
| litar DC | MCB berkadar DC | Voltan DC, kekutuban, keupayaan pemutusan |
Proses pemilihan yang paling selamat ialah:
- Kenal pasti jenis beban.
- Kira atau anggarkan arus operasi biasa.
- Semak arus permulaan atau arus lonjakan.
- Pilih arus terkadar berdasarkan beban dan perlindungan kabel.
- Pilih lengkung pelindung (trip curve) berdasarkan arus lonjakan dan keadaan gelung kerosakan.
- Sahkan keupayaan pemutusan (breaking capacity) berbanding arus kerosakan yang tersedia.
- Periksa voltan, kadaran AC/DC, kutub (poles), dan piawaian pemasangan.
Kesilapan Umum dalam Pemilihan MCB
Kesilapan 1: Memilih Jenis D Hanya untuk Menghentikan Gangguan Pelantikan (Nuisance Tripping)
Jenis D mungkin menghentikan gangguan pelantikan, tetapi ia juga boleh melambatkan pelantikan litar pintas jika arus kerosakan yang tersedia terlalu rendah. Siasat punca gangguan pelantikan sebelum menukar lengkung (curve).
Dalam pemilihan di lapangan, soalan yang lebih selamat bukanlah “lengkung mana yang menghentikan gangguan pelantikan?” tetapi “lengkung mana yang bertoleransi terhadap arus masuk (inrush) biasa sambil tetap memenuhi keperluan pemutusan di bawah keadaan kerosakan?”
Kesilapan 2: Menggunakan Jenis B untuk Beban Motor Tanpa Memeriksa Arus Masuk (Inrush)
Arus masuk motor, pengubah, pemacu LED, dan bekalan kuasa boleh menyebabkan peranti Jenis B terpelantik. Jenis C atau lengkung lain mungkin lebih baik, tetapi hanya selepas mengesahkan perlindungan kabel dan keadaan kerosakan.
Kesilapan 3: Mengabaikan Keupayaan Pemutusan (Breaking Capacity)
Penarafan ampere MCB tidak menunjukkan sama ada ia boleh memutuskan arus litar pintas yang tersedia dengan selamat. Semak penarafan 6kA, 10kA, atau lebih tinggi berdasarkan titik pemasangan.
Kesilapan 4: Menganggap MCB AC Berfungsi dalam Sistem DC
MCB khusus AC tidak boleh digunakan dalam litar DC melainkan pengilang menyatakan penarafan DC dan gambar rajah pendawaian secara jelas.
Kesilapan 5: Mengelirukan Jenis MCB dengan Bilangan Kutub
Jenis B, C, D, K, dan Z merujuk kepada lengkung pelindung (trip curve). 1P, 2P, 3P, dan 4P merujuk kepada konfigurasi kutub. Ia adalah dimensi pemilihan yang berbeza.
Kesilapan 6: Melebihkan Saiz MCB untuk Mengelakkan Pelindung Terpelantik (Trip)
Meningkatkan penarafan arus tanpa memeriksa saiz kabel boleh mewujudkan keadaan yang tidak selamat. MCB mesti melindungi konduktor di samping menampung beban.
Soalan Lazim
Apakah jenis-jenis utama MCB?
Jenis lengkung pelindung MCB utama ialah Jenis B, Jenis C, dan Jenis D. Jenis K dan Jenis Z juga digunakan dalam beberapa rangkaian pengeluar dan aplikasi khas.
Apakah perbezaan antara MCB Jenis B, C, dan D?
Jenis B terpelantik secara magnetik pada kira-kira 3 hingga 5 kali ganda arus terkadar, Jenis C pada kira-kira 5 hingga 10 kali ganda, dan Jenis D pada kira-kira 10 hingga 20 kali ganda. Julat pelantikan yang lebih tinggi bertoleransi terhadap arus masuk yang lebih besar tetapi memerlukan arus kerosakan yang lebih tinggi untuk pemutusan pantas.
Apakah jenis MCB yang digunakan untuk rumah?
Jenis B biasanya digunakan untuk banyak litar kediaman dengan arus masuk yang rendah. Dalam sesetengah pasaran atau litar, Jenis C juga mungkin digunakan. Sentiasa patuhi peraturan pendawaian tempatan dan keperluan gelung kerosakan.
Apakah kegunaan MCB Jenis C?
Jenis C biasanya digunakan untuk litar komersial, motor kecil, peralatan HVAC, kumpulan lampu dengan arus masuk, pam, kipas, dan pengagihan am.
Apakah kegunaan MCB Jenis D?
Jenis D digunakan untuk beban arus masuk tinggi seperti transformer, motor besar, mesin kimpalan, dan beberapa litar industri. Ia hanya perlu dipilih selepas memeriksa keadaan gelung kerosakan.
Apakah MCB jenis Z?
Jenis Z ialah lengkung MCB sensitif yang digunakan dalam beberapa aplikasi elektronik, semikonduktor, pengukuran, dan kawalan. Ia terpelantik pada tahap arus magnet yang lebih rendah daripada B, C, atau D, bergantung kepada pengilang.
Apakah kadaran MCB standard?
Kadaran arus MCB yang biasa termasuk 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, dan 63A dalam banyak papan agihan. Ketersediaan bergantung kepada siri produk dan pasaran.
Bagaimanakah cara saya memilih jenis MCB yang betul?
Pilih berdasarkan jenis beban, arus terkadar, arus masuk, saiz kabel, arus kerosakan, lengkung pelantikan, keupayaan pemutusan, bilangan kutub, voltan, kadaran AC/DC, dan peraturan pemasangan tempatan.
Nasihat Akhir
Jenis MCB bukan sekadar bermaksud lengkung B, C, atau D. Pemilihan yang lengkap perlu memeriksa lengkung pelantikan, arus terkadar, bilangan kutub, keupayaan pemutusan, kadaran AC/DC, voltan, dan aplikasi.
Untuk pemilihan pantas, mulakan dengan lengkung pelindung (trip curve): Jenis B untuk litar dengan arus masuk rendah, Jenis C untuk beban komersial am dan motor kecil, Jenis D untuk beban dengan arus masuk tinggi selepas pengesahan, dan Jenis K atau Z hanya jika helaian data produk dan aplikasi mewajarkannya.
Peraturan paling penting adalah mudah: MCB mesti mampu menahan arus permulaan biasa, terpelantik dengan selamat di bawah arus kerosakan, dan melindungi kabel yang disambungkan kepadanya.
