Не выбирайте автоматический выключатель в литом корпусе (MCCB) только по току нагрузки. Сначала определите напряжение и частоту системы, режим работы AC или DC, расчетный ток, допустимую токовую нагрузку проводника, предполагаемый ток короткого замыкания в точке установки, пусковое поведение нагрузки, цель координации, требования к полюсам и нейтрали, окружающую среду, монтаж, клеммы и аксессуары. Затем выберите кандидата, чей опубликованные рейтинги удовлетворяют всем входным данным одновременно.
Результатом должна быть спецификация, а не просто значение силы тока: применимый стандарт, количество полюсов, расположение корпуса и расцепителя, номинальное рабочее напряжение, ток или диапазон длительной настройки, Icu и Ics при этом напряжении, функции отключения, монтаж, клеммы и необходимые аксессуары. Перед выпуском проверьте точную комбинацию в актуальном каталоге производителя, времятоковых кривых, координационных таблицах и инструкциях по установке.
Правило выбора: Рассчитайте, что требуется для цепи, а затем проверьте, на что способен конкретный выключатель. Привычный размер корпуса, обозначение более высокой силы тока или большое число кА не могут заменить другие проверки.
MCCB Selection Input Sheet
Заполните этот лист перед открытием каталога продукции. Пустое поле — это неразрешенный вход в проект, а не разрешение на догадки.
| Вход | Что необходимо зафиксировать | Почему это меняет спецификацию MCCB |
|---|---|---|
| Система | AC или DC; номинальное и максимальное рабочее напряжение; фазовое расположение; частота | Номинальные значения могут меняться в зависимости от напряжения, типа тока, частоты и конфигурации полюсов. |
| Назначение цепи | Ввод, фидер, фидер двигателя, генератор, конденсаторная батарея, вторичная обмотка трансформатора или другая нагрузка | Пусковой ток, гармоники, рабочий цикл и цели защиты различаются. |
| Расчетный ток, Iб | Расчетная потребность с учетом профиля нагрузки и применимых правил установки. | Устанавливает ток, который цепь должна пропускать при нормальной работе. |
| Предел проводника, Из | Допустимый ток проводника после установки поправочных коэффициентов | Предотвращает выход выключателя из-под недостаточной защиты проводника. |
| Уровень тока короткого замыкания | Максимальный предполагаемый ток короткого замыкания на клеммах MCCB для каждой вероятной конфигурации источника | Устанавливает требуемую отключающую способность в фактической точке установки. |
| Цель непрерывности | Требуемая селективность, резервное/каскадное расположение и приемлемое состояние послеаварийной эксплуатации. | Изменения Ics, функций отключения, временных задержек и одобренных комбинаций устройств. |
| Наземная и нейтральная стратегия | Earthing расположение; распределенная нейтраль; нейтральная загрузка; проводники для переключения и защиты | Определяет полюса, нейтральную обработку и возможные функции замыкания на землю. |
| Окружающая среда | Внутренняя температура корпуса, высота над уровнем моря, группировка, вентиляция, влажность, загрязнение, вибрация и частота. | Может повлиять на проводимость тока, срабатывание, диэлектрические характеристики и возможность отключения. |
| Механический интерфейс | Стационарное, вставное или выдвижное исполнение; вырез в панели; шинное/кабельное соединение; ориентация терминала | Определяет посадку, клеммы, перегородки и аксессуары для установки. |
| Интерфейс управления | Вспомогательный контакт, контакт сигнализации, независимый расцепитель, расцепитель минимального напряжения, моторный привод, блокировка или связь | Необходимо указать напряжение, мощность, совместимость и проводку панели. |
| Доказательства | Применимый стандарт, спецификация проекта, версия каталога производителя, кривые и координационные таблицы. | Делает окончательное решение отслеживаемым и доступным для проверки |
Если необходимые данные еще недоступны, MCCB может быть включен в шорт-лист, но не выбран окончательно. А калькулятор номинала автоматического выключателя может помочь при первоначальной проверке тока нагрузки, но не может определить уровень неисправности на объекте, корректировки установки проводников, координацию или точную комбинацию каталогов.

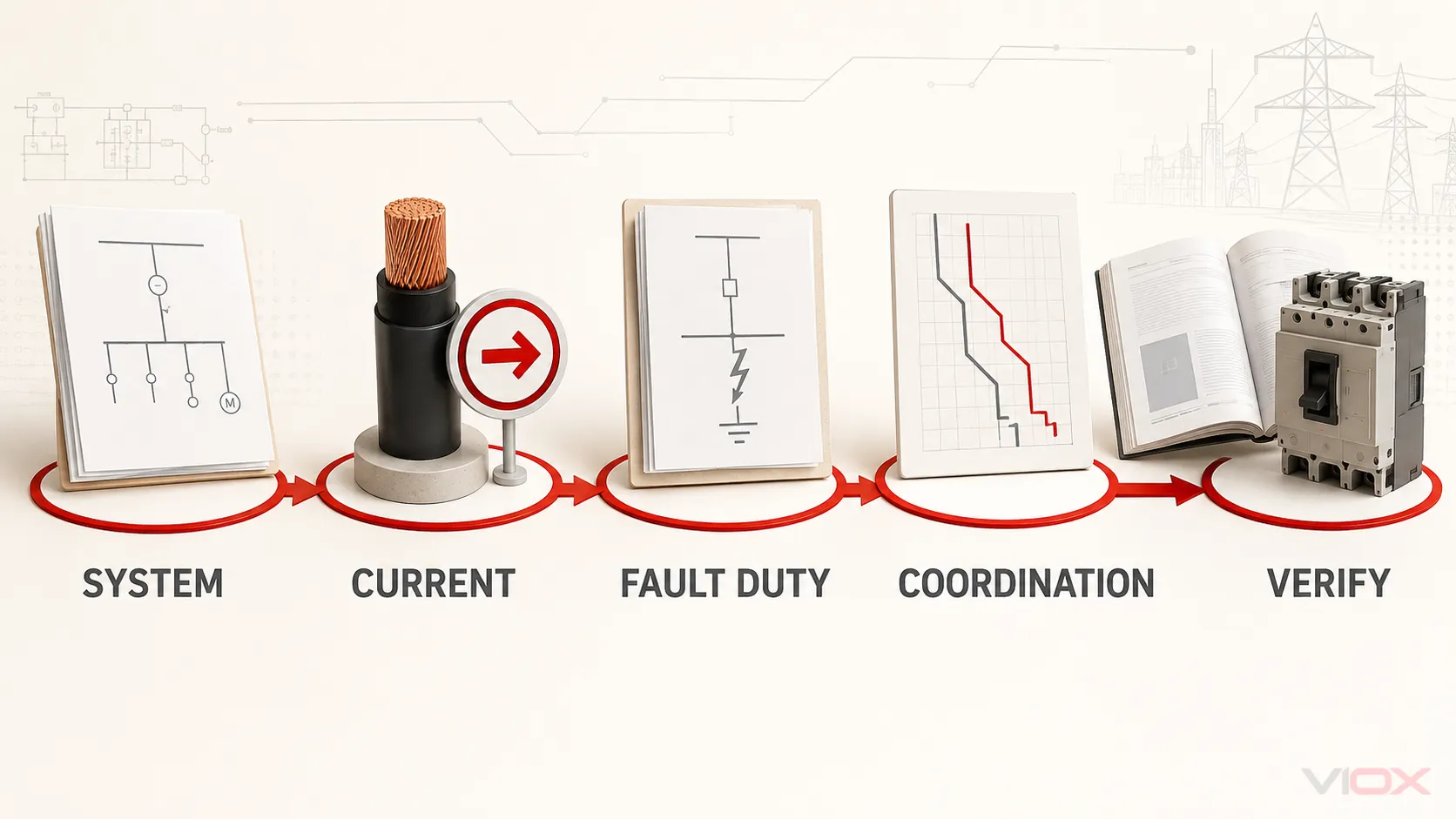

Шаг 1. Определите схему перед выбором рамы
Запишите полный исходный код и загрузите контекст. Как минимум, определите:
- максимальное рабочее напряжение, а не только номинальная табличка системы;
- AC или DC режим работы и частота системы;
- расположение фаз и проводники, требующие одновременного переключения;
- профиль нагрузки, включая непрерывный режим, циклический режим, пусковой ток, подачу напряжения на трансформатор или другие переходные процессы;
- конфигурации источников, которые могут увеличить ток повреждения, например, параллельные трансформаторы, генераторы или замкнутые шины;
- применимый стандарт на продукцию, правила установки, требования к сборке панелей и спецификации проекта.
Для промышленной установки, ориентированной на IEC, IEC 60947-2:2024 — это текущий стандарт на автоматические выключатели. Область его применения охватывает автоматические выключатели, предназначенные для эксплуатации проинструктированными или квалифицированными лицами, с номинальным напряжением, не превышающим 1,000 V AC или 1,500 V DC. Этот объем сам по себе не доказывает, что конкретный MCCB подходит для проекта; точные декларации продукта и применимые требования к установке и сборке по-прежнему имеют решающее значение.
Рейтинги AC и DC не являются взаимозаменяемыми. DC прерывание дуги может потребовать особого расположения полюсов или последовательного соединения, определенного производителем. Не создавайте полюсную схему DC на основе общей схемы и не предполагайте, что номинальное напряжение AC применимо к DC.
Шаг 2. Координация тока нагрузки, проводников, номинала отключения и корпуса
Начните с расчетного тока схемы, Ib, рассчитывается на основе данных фактической нагрузки и правил, применимых к проекту. Для сбалансированной трехфазной нагрузки при первоначальном расчете тока можно использовать:
Ib = P / (√3 × U × PF × η)куда P — реальная входная или выходная мощность, определенная для расчета, U линейное напряжение, PF это коэффициент мощности, и η — это эффективность, когда заявленная мощность находится на выходной стороне оборудования. Для несбалансированной нагрузки или нагрузки с высоким содержанием гармоник рассчитывайте фазные и нейтральные токи на основе реального графика нагрузки, а не полагайтесь на это упрощенное выражение.
Знакомые координационные отношения таковы:
Ib ≤ In (or the effective long-time current setting) ≤ IzИспользуйте его как средство проверки, а не как весь дизайн. Применимые правила установки определяют, как обращаться с постоянными нагрузками, двигателями, поправочными коэффициентами, параллельными проводниками, нейтральным током и защитой от перегрузки. Не существует универсального правила, согласно которому каждый MCCB должен быть просто выбран при 125% тока нагрузки.
Держите четыре значения, связанных с током, отдельно.
| Предмет | Значение в процессе выбора | Что нужно проверить |
|---|---|---|
| Расчетный ток, Iб | Расчетный ток, требуемый цепью | График нагрузки, разнообразие, режим работы, пусковое поведение и основной метод расчета. |
| Предел проводника, Из | Допустимый ток для установленной системы проводников | Материал, изоляция, метод установки, группировка, окружающая среда, гармоники и клеммы. |
| Ток выключателя или долговременная настройка | База тока, используемая расцепителем для защиты от перегрузки | Номинальный штекер или номинал датчика, диапазон настройки, кривая, допуски, а также защищает ли настройка Iz |
| Габарит корпуса | Механическая платформа и максимальные семейные возможности | Совместимые расцепители, номиналы прерывания, размеры, клеммы и аксессуары |
Кадр 250 A не означает автоматически настройку защиты 250 A. В зависимости от семейства продуктов в корпусе может быть установлен расцепитель низкого тока, номинальная вилка или регулируемая долговременная уставка. И наоборот, уменьшение регулируемой настройки не делает автоматически любой корпус большего размера подходящим: кабельные клеммы, минимальные диапазоны датчиков/номинальные характеристики, время-токовые характеристики, нагрев корпуса и координация по-прежнему требуют проверки.
Для получения доступных предпочтительных рейтингов после расчета используйте Справочные размеры стандартных выключателей. Рассматривайте эту страницу как поиск по номиналам, а не как свидетельство того, что конкретный каркас или проводник правильный.
Шаг 3. Сопоставьте режим неисправности с Icu, Ics и сборкой панели.
Получите максимальный ожидаемый ток короткого замыкания в фактической точке установки MCCB. Используйте проектное исследование короткого замыкания или другой метод, принятый для установки. Включите надежные рабочие конфигурации; значение, рассчитанное для одного трансформатора с разомкнутой шиной, может не охватывать будущее или альтернативное состояние параллельного источника.
Для кандидата IEC 60947-2 проверьте опубликованные номинальная предельная отключающая способность при коротком замыкании (Icu) при фактическом рабочем напряжении. Выбранный Icu не должен быть ниже предполагаемого тока короткого замыкания, если только не применяется специально проверенная и задокументированная резервная или каскадная схема.
Также оцените номинальная рабочая отключающая способность при коротком замыкании (Ics). Ics и Icu представляют собой отдельные рейтинги каталога, а Ics может быть выражено в процентах от Icu. Шнайдер Электрик объяснение производителя Icu и Ics подчеркивает, что точные значения необходимо брать из соответствующего каталога продукции. Не предполагайте, что каждый MCCB имеет Ics = Icuи не выбирайте процент Ics от общего типа здания.
Экран отключающей способности
| Проверьте | Условие прохождения | Доказательства |
|---|---|---|
| Базис напряжения | Значения Icu и Ics указаны для фактического режима работы Ue и AC/DC. | Точная каталожная строка и маркировка продукции |
| Максимальный ток повреждения | Icu охватывает предполагаемый ток короткого замыкания в точке установки. | Текущее исследование короткого замыкания и сценарий эксплуатации |
| Непрерывность обслуживания | Ics соответствует цели проекта по обслуживанию после сбоя. | Спецификация проекта и точная каталожная стоимость |
| Резервное копирование или каскадирование | Комбинация восходящего/нисходящего потока явно публикуется для напряжения и уровня неисправности. | Таблица комбинаций производителей; никогда не экстраполяция |
| Возможность сборки | Полная устойчивость панели или распределительного щита к короткому замыканию достаточна. | Проверка конструкции сборки и документация панели |
Отключающая способность MCCB не определяет устойчивость к короткому замыканию готовой панели. IEC 61439-1:2020 устанавливает общие требования к конструкции, условиям эксплуатации, техническим характеристикам и поверке низковольтных сборок; IEC 61439-2:2020 охватывает силовые распределительные устройства и устройства управления. Шины, опоры, соединения, корпуса, защитные устройства и проверенная комбинация устройств — все это способствует повышению производительности сборки. Выключатель 50 kA, установленный в сборке, проверенной на более низкий уровень неисправности, не делает сборку панелью 50 kA.
Шаг 4. Выберите расцепитель для объекта защиты
Выбирайте технологию рейса только после того, как будут ясны цели нагрузки и координации.
| Требование | Термально-магнитного может быть достаточно, когда | Электронное путешествие становится актуальным, когда |
|---|---|---|
| Защита от перегрузки и короткого замыкания | Опубликованные кривые с фиксированной или ограниченной регулировкой соответствуют проводнику и нагрузке. | Необходима более широкая долгосрочная и краткосрочная корректировка |
| Пусковой ток | Кривая производителя устраняет нормальные переходные процессы, одновременно защищая цепь. | Для формирования отклика необходимы несколько настроек звукоснимателя и задержки. |
| Селективность | Опубликованные комбинации соответствуют требуемому диапазону дискриминации. | Требуется регулируемая кратковременная задержка, защита от замыкания на землю или функции выбора зоны. |
| Мониторинг или связь | Никаких измерений или удаленных данных не требуется. | Проекту необходимы поддерживаемые измерения, сигналы тревоги, связь или данные о событиях. |
| Управление изменениями | Работа цепи стабильна, фиксированная конфигурация документирована. | Для определенного будущего рабочего диапазона необходим контролируемый диапазон регулировки. |
Электронное не является автоматически «лучше», а термомагнитное не является автоматически «проще координируемым». Правильным выбором будет тот, чье опубликованное время-токовое поведение, допуски, функции, ограничения окружающей среды и вспомогательная экосистема соответствуют проекту.
Координацию невозможно доказать, сравнивая только номинальные значения тока. Накладывайте времятоковые кривые и используйте выборочные таблицы производителей или резервные таблицы для конкретных вышестоящих и нижестоящих устройств. АББ документация по низковольтной селективности иллюстрирует, почему избирательность зависит от определенных методов и комбинаций устройств. Если выбрана регулируемая защита, запишите, кому принадлежат исследование уставок и пуско-наладочные значения. Отдельный MCCB руководство по настройке расцепителя объясняет Ir, Isd, Ii и связанные с ними функции; эта страница выбора не заменяет исследование настроек.
Что касается самого технологического решения, сравните термомагнитные и электронные расцепители MCCB перед фиксацией расцепителя type in проверьте спецификацию.
Шаг 5. Укажите опоры, нейтральное расположение и аксессуары.
Выберите количество полюсов распределительной системы и необходимые функции переключения и защиты. Запишите, какие проводники являются фазными, нейтральными, заземленными и защитными проводниками; затем проверьте разрешенное применение выключателя.
- Для трехфазной цепи может потребоваться три или четыре переключающих полюса в зависимости от системы и применимых правил.
- Распределенная нейтраль не означает автоматически, что для каждого проекта требуется один и тот же механизм защиты нейтрали.
- Нагрузки с высоким содержанием гармоник могут изменить предположения о нейтральном токе и должны учитываться при проектировании проводника и защиты.
- Функции защиты от замыканий на землю или замыканий на землю должны быть выбраны и скоординированы в рамках архитектуры системы earthing.
- Защитные проводники не рассматриваются как обычные коммутируемые токоведущие опоры.
Для приложений DC следуйте только опубликованным производителем DC инструкциям по напряжению, полярности и подключению полюсов для конкретного устройства. Итон MCCB руководство по применению аналогичным образом рассматривает подсчет полюсов как решение системы распределения и отмечает, что некоторые приложения DC используют специальные многополюсные конфигурации.
Укажите аксессуары как part of каталожный номер выключателя, а не как второстепенную мысль. Для каждого независимого расцепителя, расцепителя минимального напряжения, вспомогательного контакта, контакта сигнализации, моторного привода, поворотной рукоятки, блокировки, модуля связи или аксессуара остаточного напряжения/замыкания на землю запишите управляющее напряжение, нагрузку контакта, монтажное положение, совместимость и количество. Убедитесь, что внутренние слоты для аксессуаров и внешние размеры соответствуют полной комбинации.

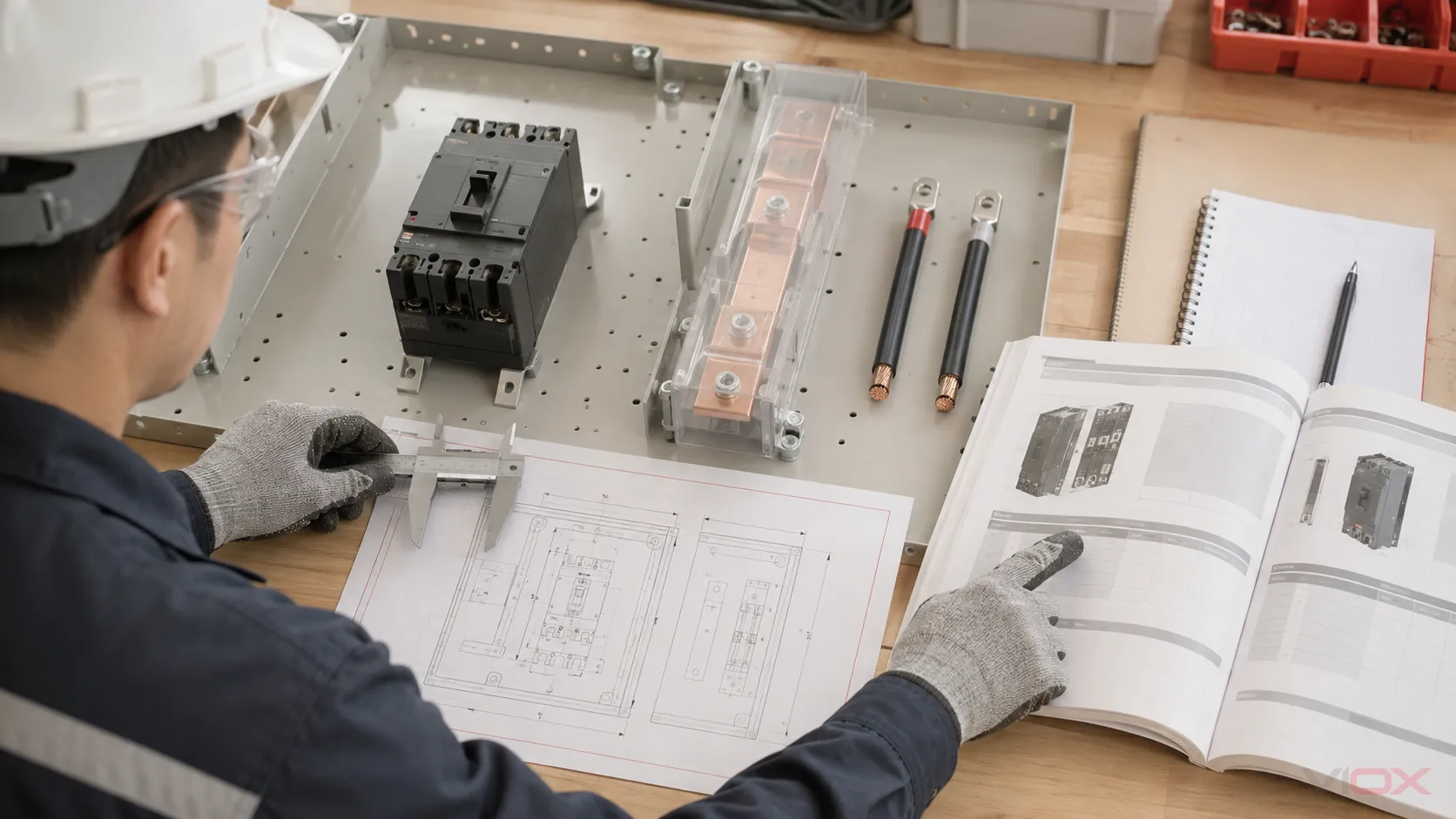

Шаг 6. Проверьте реальную среду панели и механический интерфейс.
MCCB обычно выбираются по каталогу, но работают внутри корпуса. Проверьте таблицы и инструкции производителя для конкретного семейства:
- внутренняя температура окружающей среды панели и тепло от соседних устройств;
- высота и ее влияние на охлаждение или диэлектрические характеристики;
- 50/60 Гц или другая указанная частота;
- фиксированный, вставной или выдвижной монтаж и ориентация;
- группировка, вентиляция, зазоры, барьеры и клеммные щитки;
- материал кабеля или шины, поперечное сечение, диапазон наконечников, количество проводников и ориентация клемм;
- пространство для размещения рукояточных механизмов, блокировок, мотор-приводов и гибки тросов;
- воздействие окружающей среды, такое как влажность, загрязнение, вибрация и коррозия.
Не используйте одну общую таблицу снижения характеристик для каждого MCCB. Текущая ситуация компании Eaton Каталог автоматических выключателей в литом корпусе, например, предоставляет рекомендации по температуре для конкретной рамы и отдельную информацию об условиях работы на большой высоте. Это свидетельство необходимости проверки данных производителя, а не универсальный поправочный коэффициент для других продуктов.
Если корректировка условий окружающей среды снижает полезный ток или номинальное напряжение, вернитесь к шагу 2 или шагу 3. Не компенсируйте это увеличением размера выключателя без повторной проверки защиты проводника, клемм, кривых срабатывания, режима повреждения, координации и нагрева сборки.
Шаг 7. Проверьте точную комбинацию каталогов.
Прежде чем выдавать спецификацию или заказ на поставку, проверьте одну полную заказную конфигурацию. Анализ должен связать каждое требование проекта с документом производителя.
- Подтвердите стандарты и декларации продукции для целевого рынка.
- Подтвердите режим работы Ue, AC/DC, частоту, полюса и расположение нейтрали.
- Подтвердите типоразмер, датчик или номинал срабатывания, номинальную заглушку, если она используется, и диапазоны регулировки.
- Подтвердите Icu и Ics фактическое напряжение; запишите любую необходимую информацию Icm или Icw, когда проект использует эти значения.
- Подтвердите времятоковые кривые и одобренную комбинацию селективности или резервирования.
- Подтвердите требования к окружающей среде, высоте, корпусу, монтажу, клеммам и проводникам.
- Проверьте все внутренние и внешние аксессуары, их управляющее напряжение, доступное место установки и логику блокировки.
- Проверьте размеры, вырез, ручку управления, перегородки, зазоры и соединительное оборудование на схеме панели.
- Запишите даты пересмотра каталога и таблицы, чтобы последующие замены проходили такую же проверку.
Заменитель не является эквивалентным только потому, что его количество полюсов, номинальная сила тока и Icu совпадают. Поведение при отключении, Ics, клеммы, поправки на условия окружающей среды, аксессуары, размеры, сертификаты и таблицы комбинаций могут отличаться.
Worked Example: Industrial Sub-Panel Feeder
Предположим, что предварительный проект имеет следующие заявленные входные данные:
- 415 V AC, трехфазная система, 50 Гц;
- расчетный расчетный ток
Ib = 180 Aот утвержденного графика нагрузки; - система проводников с скорректированным допустимым током
Iz = 225 A; - максимальный предполагаемый ток короткого замыкания на клеммах MCCB
Ik = 32 kA RMS, из текущего исследования короткого замыкания; - нейтраль не подается на подпанель;
- переходные нагрузки уже включены в исследование защиты;
- требуется селективная работа с последующим выключателем;
- Внутренняя окружающая среда и высота над уровнем моря известны, но еще не сверялись с возможным каталогом.
Для текущего экрана требуется эффективный долговременный рейтинг или настройка между 180 A и 225 A. Это сужает диапазон расцепителей, но нет еще выберите кадр. Кандидаты на рамы должны быть проверены на предмет подходящих вариантов отключения, мощности клемм, пространства на панели и экологических характеристик.
На 415 V AC опубликованный кандидатом Icu должен охватывать 32 kA. Следующую удобную метку kA использовать нельзя: необходимо проверить точное каталожное значение в 415 V. В проекте также необходимо определить требование Ics и проверить устойчивость панели к короткому замыканию.
Поскольку требуется избирательность, инженер должен сравнить кривую кандидата и точную таблицу координации последующих устройств производителя. Термомагнитный или электронный расцепитель остается открытым до тех пор, пока исследование не покажет, какие функции и диапазоны необходимы.
Таким образом, предварительный результат не такой: «купить 250 A MCCB». Это:
Трехполюсный MCCB для 415 V AC, 50 Гц; эффективная долговременная защита, регулируемая или рассчитанная в пределах утвержденного координационного окна 180–225 A; Icu не менее 32 kA в 415 V; определяемый проектом Ics; функции отключения, подтвержденные исследованием защиты и селективности; клеммы, подходящие к выбранным проводникам; экологические поправки, размеры и аксессуары должны быть проверены для точной комбинации каталога.
Этот пример намеренно останавливается перед названием бренда или модели. Неразрешенные проверки каталога — это выбор part of, а не оформление документов после выбора.
Copyable MCCB RFQ Specification Worksheet
Используйте следующий блок при запросе выбора производителя или предложения. Замените каждое поле в квадратных скобках; не удаляйте неизвестное требование молча.
Application / circuit duty: [ ]
Applicable product standard and market approvals: [ ]
System: [AC/DC], [nominal and maximum voltage], [frequency], [phase/grounding arrangement]
Design current Ib: [ ] A; calculation basis: [ ]
Conductor system and corrected ampacity Iz: [ ] A
Frame requirement or dimensional limit: [ ]
Trip-unit type: [thermal-magnetic/electronic/to be selected]
Sensor, rating plug, rated current, and adjustment range: [ ]
Required protection functions and coordination objective: [ ]
Prospective short-circuit current at installation point: [ ] kA RMS
Required Icu at stated voltage: [ ] kA
Required Ics at stated voltage: [ ] kA or [ ]% Icu
Required Icm / Icw where applicable: [ ]
Poles, switched neutral, and neutral-protection requirement: [ ]
Ground/earth-fault protection requirement: [ ]
Mounting and operating mechanism: [ ]
Terminals, conductor/busbar details, and connection accessories: [ ]
Panel internal ambient, altitude, frequency, and other environment: [ ]
Internal accessories and control voltages: [ ]
External accessories, interlocks, and communication: [ ]
Required time-current curves, selectivity, and backup tables: [ ]
Required declarations, certificates, drawings, and document revisions: [ ]
Approved equivalent/substitution review criteria: [ ]После заполнения таблицы сравните опубликованные варианты на VIOX MCCB страница продукта. Для выбора модели или документированного эквивалента отправьте заполненную систему и требования к защите на адрес [email protected]. Окончательное утверждение остается за квалифицированным проектировщиком проекта, а также за соответствующей документацией производителя и сборки.
Источники
- IEC 60947-2:2024 — Аппаратура коммутационная и механизмы управления низковольтные, часть 2: Автоматические выключатели
- IEC 61439-1:2020 — Низковольтные распределительные устройства и устройства управления, Part 1: Общие правила
- IEC 61439-2:2020 — Силовые комплектные устройства распределения и управления
- Schneider Electric — Ics, Icu и объяснение категорий использования.
- АББ — Техническая документация по селективности низкого напряжения
- Eaton — Консультационное руководство по применению автоматических выключателей в литом корпусе
- Eaton — Каталог автоматических выключателей в литом корпусе, май 2025 г.
