อย่าเลือกเซอร์กิตเบรกเกอร์แบบเคส (MCCB) จากกระแสโหลดเพียงอย่างเดียว ขั้นแรก ให้กำหนดแรงดันไฟฟ้าและความถี่ของระบบ, หน้าที่ AC หรือ DC, กระแสการออกแบบ, ความแอมป์ของตัวนำ, กระแสไฟฟ้าลัดวงจรที่คาดหวังที่จุดติดตั้ง, พฤติกรรมการเริ่มต้นโหลด, วัตถุประสงค์ของการประสานงาน, ข้อกำหนดของขั้วและที่เป็นกลาง, สภาพแวดล้อม, การติดตั้ง, ขั้วต่อ และอุปกรณ์เสริม จากนั้นเลือกผู้สมัครที่มี การให้คะแนนที่เผยแพร่นั้นตอบสนองทุกอินพุตในเวลาเดียวกัน.
ผลลัพธ์ควรเป็นข้อกำหนด ไม่ใช่เฉพาะค่าแอมแปร์: มาตรฐานที่เกี่ยวข้อง จำนวนขั้ว เฟรมและการจัดทริป แรงดันไฟฟ้าในการทำงานที่กำหนด ช่วงการตั้งค่ากระแสหรือเวลานาน Icu และ Ics ที่แรงดันไฟฟ้านั้น ฟังก์ชันทริป การติดตั้ง ขั้วต่อ และอุปกรณ์เสริมที่จำเป็น ตรวจสอบการรวมกันที่แน่นอนในแค็ตตาล็อกปัจจุบันของผู้ผลิต เส้นโค้งเวลาปัจจุบัน ตารางประสานงาน และคำแนะนำในการติดตั้งก่อนเผยแพร่
กฎการเลือก: คำนวณสิ่งที่วงจรต้องการ จากนั้นตรวจสอบว่าเบรกเกอร์ที่แน่นอนสามารถจ่ายอะไรได้บ้าง ขนาดเฟรมที่คุ้นเคย ป้ายแอมแปร์ที่สูงกว่า หรือค่า kA ที่มากไม่สามารถทดแทนการตรวจสอบอื่นๆ ได้
MCCB Selection Input Sheet
กรอกเอกสารนี้ให้ครบถ้วนก่อนเปิดแค็ตตาล็อกผลิตภัณฑ์ ฟิลด์ว่างเป็นอินพุตการออกแบบที่ยังไม่ได้รับการแก้ไข ไม่ใช่สิทธิ์ในการเดา
| อินพุต | สิ่งที่ต้องบันทึก | เหตุใดจึงเปลี่ยนข้อกำหนด MCCB |
|---|---|---|
| ระบบ | AC หรือ DC; แรงดันไฟฟ้าในการทำงานที่กำหนดและสูงสุด การจัดเฟส ความถี่ | อัตราพิกัดสามารถเปลี่ยนแปลงได้ตามแรงดันไฟฟ้า ประเภทกระแส ความถี่ และการกำหนดค่าขั้ว |
| หน้าที่ของวงจร | Incomer, feeder, motor feeder, เครื่องกำเนิดไฟฟ้า, ธนาคารตัวเก็บประจุ, หม้อแปลงรองหรือโหลดอื่น ๆ | วัตถุประสงค์ของกระแสไฟฟ้าเริ่มต้น ฮาร์โมนิค รอบหน้าที่ และการป้องกันแตกต่างกัน |
| การออกแบบปัจจุบัน Ib | ความต้องการที่คำนวณพร้อมโปรไฟล์โหลดและกฎการติดตั้งที่เกี่ยวข้อง | กำหนดกระแสไฟฟ้าที่วงจรต้องดำเนินการในการให้บริการตามปกติ |
| ขีดจำกัดตัวนำ, Iz | กระแสตัวนำที่อนุญาตหลังจากปัจจัยการแก้ไขการติดตั้ง | ป้องกันไม่ให้เบรกเกอร์ปล่อยให้ตัวนำได้รับการปกป้องไม่เพียงพอ |
| ระดับความผิดพลาด | กระแสไฟฟ้าลัดวงจรสูงสุดที่ขั้วต่อ MCCB สำหรับการกำหนดค่าแหล่งจ่ายทุกรายการที่เชื่อถือได้ | สร้างประสิทธิภาพการทำลายที่จำเป็น ณ จุดติดตั้งจริง |
| วัตถุประสงค์ความต่อเนื่อง | การเลือกที่จำเป็น การสำรอง/การเรียงซ้อน และเงื่อนไขการบริการหลังข้อผิดพลาดที่ยอมรับได้ | เปลี่ยนแปลง Ics ฟังก์ชันการเดินทาง การหน่วงเวลา และการรวมอุปกรณ์ที่ได้รับอนุมัติ |
| กลยุทธ์ภาคพื้นดินและเป็นกลาง | Earthing การจัดเรียง; กระจายเป็นกลาง โหลดที่เป็นกลาง; ตัวนำเพื่อสลับและป้องกัน | กำหนดเสา การรักษาที่เป็นกลาง และฟังก์ชันข้อผิดพลาดกราวด์ที่เป็นไปได้ |
| สภาพแวดล้อม | อุณหภูมิภายในตู้ ระดับความสูง การจัดกลุ่ม การระบายอากาศ ความชื้น มลภาวะ การสั่นสะเทือน และความถี่ | อาจส่งผลต่อการแบกกระแส การสะดุด ประสิทธิภาพของฉนวน และความสามารถในการหยุดชะงัก |
| อินเตอร์เฟซทางกล | การจัดการแบบคงที่ ปลั๊กอิน หรือแบบถอนออกได้ แผงตัดออก; การเชื่อมต่อบัสบาร์/สายเคเบิล การวางแนวเทอร์มินัล | กำหนดความพอดี ขั้วต่อ สิ่งกีดขวาง และอุปกรณ์เสริมในการติดตั้ง |
| อินเทอร์เฟซควบคุม | หน้าสัมผัสเสริม หน้าสัมผัสสัญญาณเตือน การสับเปลี่ยน การปล่อยแรงดันตก ผู้ควบคุมมอเตอร์ อินเตอร์ล็อค หรือการสื่อสาร | ต้องระบุแรงดันไฟฟ้าของอุปกรณ์เสริม ความจุ ความเข้ากันได้ และการเดินสายแผง |
| หลักฐาน | มาตรฐานที่ใช้บังคับ ข้อมูลจำเพาะของโครงการ การแก้ไขแค็ตตาล็อกของผู้ผลิต เส้นโค้ง และตารางประสานงาน | ทำให้การตัดสินใจขั้นสุดท้ายสามารถตรวจสอบย้อนกลับได้ |
หากยังไม่มีข้อมูลที่ต้องการ สามารถแสดงรายการ MCCB ได้ แต่สุดท้ายจะไม่ได้เลือก ก เครื่องคำนวณขนาดเซอร์กิตเบรกเกอร์ อาจช่วยในการตรวจสอบกระแสโหลดเบื้องต้น แต่ไม่สามารถระบุระดับข้อบกพร่องของไซต์ การแก้ไขการติดตั้งตัวนำ การประสานงาน หรือการรวมแค็ตตาล็อกที่แน่นอนได้

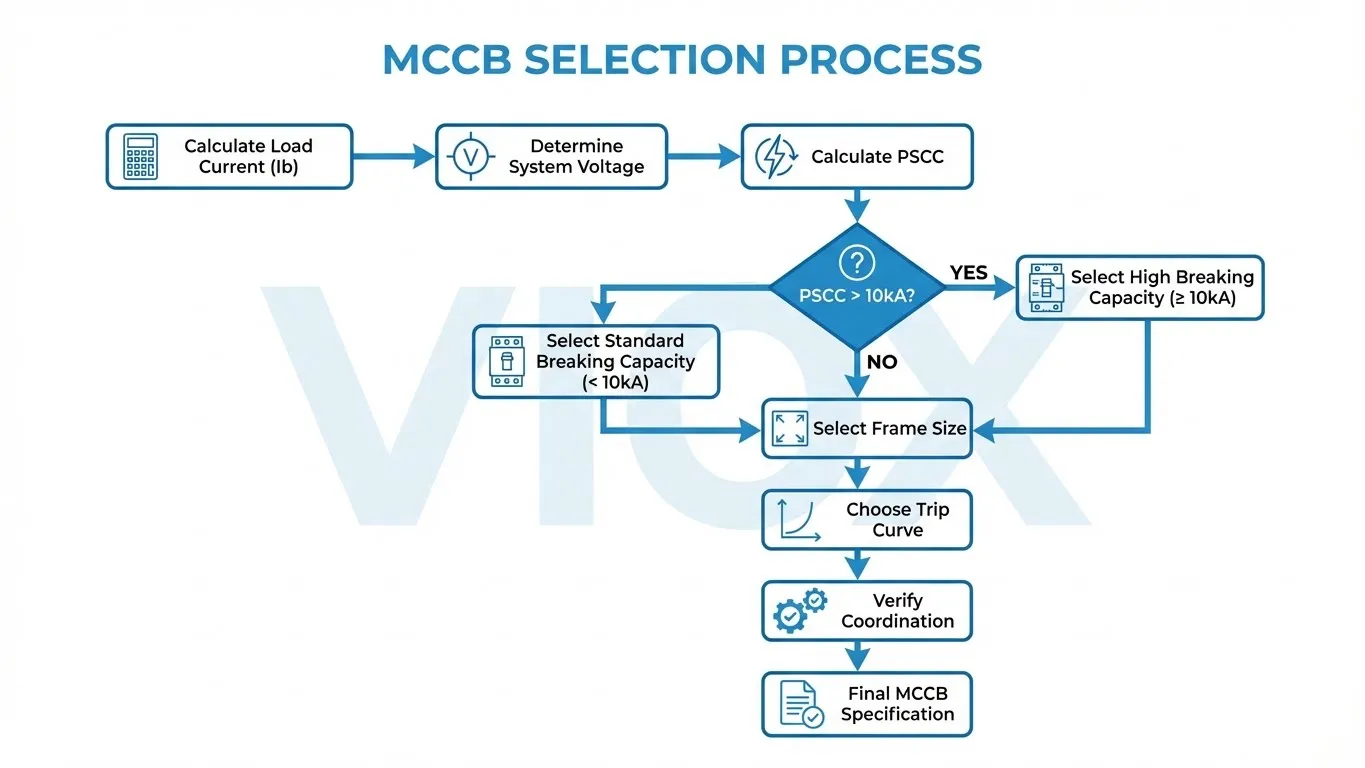

ขั้นตอนที่ 1: กำหนดวงจรก่อนเลือกเฟรม
บันทึกแหล่งที่มาที่สมบูรณ์และบริบทการโหลด อย่างน้อยที่สุด ให้ระบุ:
- แรงดันไฟฟ้าสูงสุด ไม่เพียงแต่ฉลากระบบที่ระบุเท่านั้น
- AC หรือ DC หน้าที่และความถี่ของระบบ
- การจัดเรียงเฟสและตัวนำที่ต้องมีการสลับพร้อมกัน
- โปรไฟล์โหลด รวมถึงหน้าที่ต่อเนื่อง หน้าที่เป็นรอบ กระแสไฟฟ้าเริ่มต้น การให้พลังงานของหม้อแปลง หรือพฤติกรรมชั่วคราวอื่น ๆ
- การกำหนดค่าแหล่งกำเนิดที่สามารถเพิ่มกระแสไฟลัด เช่น หม้อแปลงแบบขนาน เครื่องกำเนิดไฟฟ้า หรือตัวเชื่อมบัสแบบปิด
- มาตรฐานผลิตภัณฑ์ที่เกี่ยวข้อง กฎการติดตั้ง ข้อกำหนดการประกอบแผง และข้อกำหนดเฉพาะของโครงการ
สำหรับการติดตั้งทางอุตสาหกรรมที่มุ่งเน้น IEC IEC 60947-2:2024 เป็นมาตรฐานผลิตภัณฑ์เซอร์กิตเบรกเกอร์ปัจจุบัน ขอบเขตครอบคลุมถึงเซอร์กิตเบรกเกอร์ที่มุ่งหมายสำหรับการใช้งานโดยผู้ที่ได้รับคำแนะนำหรือผู้ชำนาญ โดยมีแรงดันไฟฟ้าที่กำหนดไม่เกิน 1,000 V AC หรือ 1,500 V DC ขอบเขตนั้นไม่ได้พิสูจน์ด้วยตัวมันเองว่า MCCB เฉพาะนั้นเหมาะสำหรับโครงการ คำชี้แจงผลิตภัณฑ์ที่แน่นอนและข้อกำหนดในการติดตั้งและการประกอบที่เกี่ยวข้องยังคงควบคุมอยู่
พิกัด AC และ DC ไม่สามารถใช้แทนกันได้ DC การหยุดชะงักของส่วนโค้งอาจต้องมีการจัดเรียงขั้วเฉพาะหรือการเชื่อมต่อแบบอนุกรมที่กำหนดโดยผู้ผลิต อย่าสร้างโครงร่างขั้ว DC จากแผนภาพทั่วไป หรือสันนิษฐานว่าพิกัดแรงดันไฟฟ้า AC ใช้กับ DC
ขั้นตอนที่ 2: พิกัดกระแสโหลด ตัวนำ อัตราการเดินทาง และเฟรม
เริ่มจากกระแสการออกแบบวงจร Ibคำนวณจากข้อมูลโหลดจริงและกฎที่ใช้กับโครงการ สำหรับโหลดสามเฟสที่สมดุล การคำนวณกระแสเริ่มต้นอาจใช้:
Ib = P / (√3 × U × PF × η)
ที่ไหน พี คือกำลังไฟฟ้าเข้าหรือออกจริงตามที่กำหนดไว้ในการคำนวณ U คือแรงดันไฟฟ้าแบบเส้นต่อเส้น PF คือตัวประกอบกำลัง และ η คือประสิทธิภาพเมื่อกำลังไฟที่ระบุอยู่ที่ด้านเอาท์พุตของอุปกรณ์ สำหรับโหลดที่ไม่สมดุลหรืออุดมไปด้วยฮาร์มอนิก ให้คำนวณเฟสและกระแสที่เป็นกลางจากตารางโหลดจริง แทนที่จะอาศัยนิพจน์แบบง่ายนี้
ความสัมพันธ์ในการประสานงานที่คุ้นเคยคือ:
Ib ≤ In (or the effective long-time current setting) ≤ Iz
ใช้เป็นความสัมพันธ์ในการคัดกรอง ไม่ใช่เป็นการออกแบบทั้งหมด กฎการติดตั้งที่ใช้บังคับจะกำหนดวิธีจัดการกับโหลดต่อเนื่อง มอเตอร์ แฟกเตอร์แก้ไข ตัวนำขนาน กระแสไฟฟ้าที่เป็นกลาง และการป้องกันโอเวอร์โหลด ไม่มีกฎสากลว่าควรเลือก MCCB ทุกตัวที่ 125% ของกระแสโหลด
แยกค่าที่เกี่ยวข้องกับปัจจุบันทั้งสี่ค่าออกจากกัน
| รายการ | ความหมายในกระบวนการคัดเลือก | สิ่งที่ต้องตรวจสอบ |
|---|---|---|
| การออกแบบปัจจุบัน Ib | กระแสไฟฟ้าที่คำนวณได้ตามที่วงจรต้องการ | ตารางการบรรทุก ความหลากหลาย หน้าที่ พฤติกรรมการเริ่มต้น และวิธีการคำนวณที่ใช้ควบคุม |
| ขีดจำกัดตัวนำ, Iz | กระแสไฟที่อนุญาตสำหรับระบบตัวนำที่ติดตั้ง | วัสดุ ฉนวน วิธีการติดตั้ง การจัดกลุ่ม สภาพแวดล้อม ฮาร์โมนิก และขั้วต่อ |
| การตั้งค่าปัจจุบันของเบรกเกอร์หรือเป็นเวลานาน | พื้นฐานปัจจุบันที่ใช้โดยทริปยูนิตสำหรับการป้องกันโอเวอร์โหลด | อัตราปลั๊กหรือเซ็นเซอร์ ช่วงการตั้งค่า เส้นโค้ง ค่าพิกัดความเผื่อ และการตั้งค่าป้องกัน Iz หรือไม่ |

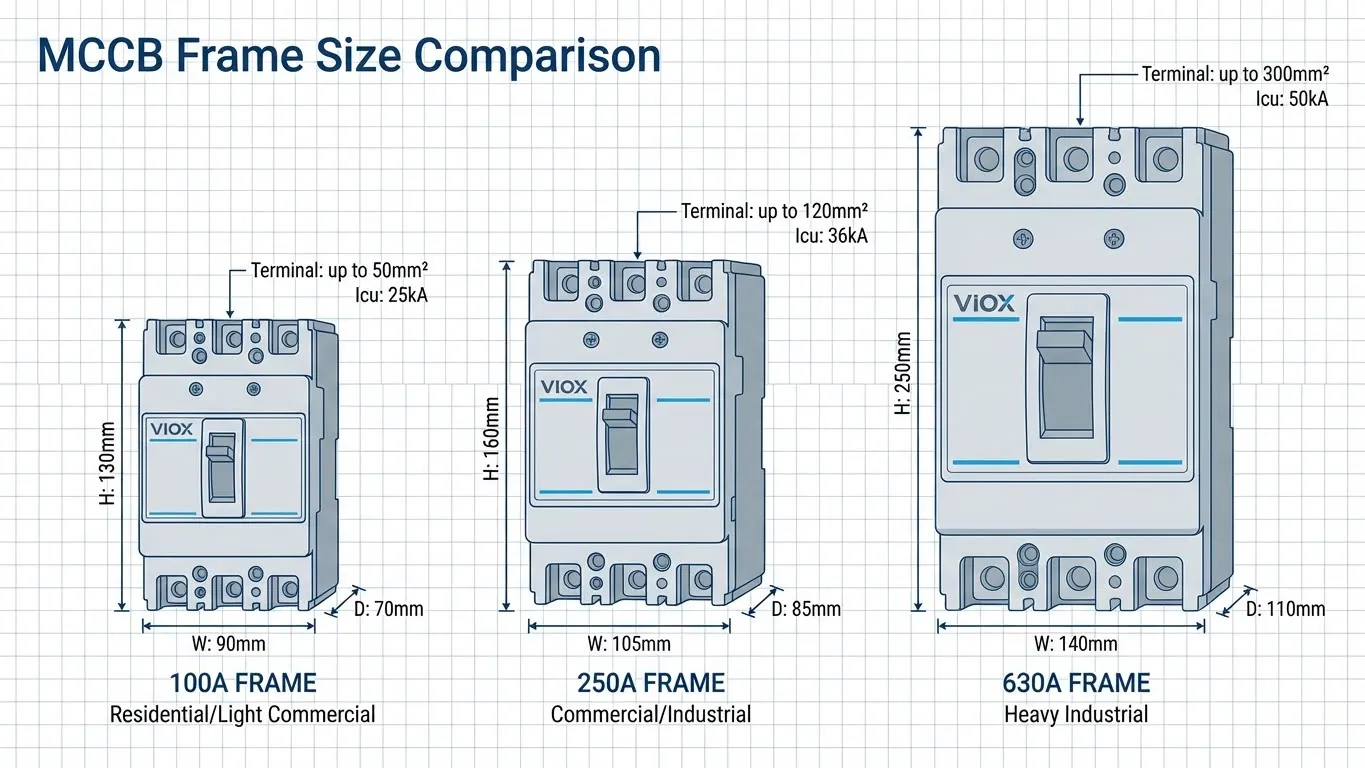

| ขนาดเฟรม (Frame size) | แพลตฟอร์มเครื่องกลและความสามารถตระกูลสูงสุด | หน่วยทริปที่ใช้ร่วมกันได้ ระดับการหยุดชะงัก ขนาด ขั้วต่อ และอุปกรณ์เสริม |
เฟรม 250 A ไม่ได้หมายถึงการตั้งค่าการป้องกัน 250 A โดยอัตโนมัติ เฟรมอาจยอมรับทริปยูนิตกระแสต่ำ ปลั๊กพิกัด หรือการตั้งค่าเวลานานที่ปรับได้ ทั้งนี้ขึ้นอยู่กับตระกูลผลิตภัณฑ์ ในทางกลับกัน การลดการตั้งค่าที่ปรับได้ไม่ได้ทำให้ทุกเฟรมที่ใหญ่ขึ้นเหมาะสมโดยอัตโนมัติ: ขั้วต่อสายเคเบิล เซ็นเซอร์/พิกัดขั้นต่ำ พฤติกรรมของเวลาปัจจุบัน การทำความร้อนของตู้ และการประสานงานยังคงต้องมีการตรวจสอบ
สำหรับคะแนนที่ต้องการที่มีอยู่หลังการคำนวณ ให้ใช้ การอ้างอิงขนาดเบรกเกอร์มาตรฐาน. ถือว่าหน้านั้นเป็นการค้นหาการให้คะแนน ไม่ใช่หลักฐานว่าเฟรมหรือตัวนำนั้นถูกต้อง
ขั้นตอนที่ 3: จับคู่ Fault Duty กับ Icu, Ics และส่วนประกอบของแผงควบคุม
ได้รับ กระแสไฟฟ้าลัดวงจรที่คาดว่าจะเกิดขึ้นสูงสุดได้อย่างปลอดภัย ที่จุดติดตั้งจริงของ MCCB ใช้การศึกษาการลัดวงจรของโครงการหรือวิธีอื่นที่ยอมรับในการติดตั้ง รวมการกำหนดค่าการปฏิบัติงานที่น่าเชื่อถือ ค่าที่คำนวณสำหรับหม้อแปลงหนึ่งตัวที่มีการเชื่อมต่อบัสแบบเปิดอาจไม่ครอบคลุมถึงเงื่อนไขของแหล่งจ่ายแบบขนานในอนาคตหรือสำรอง

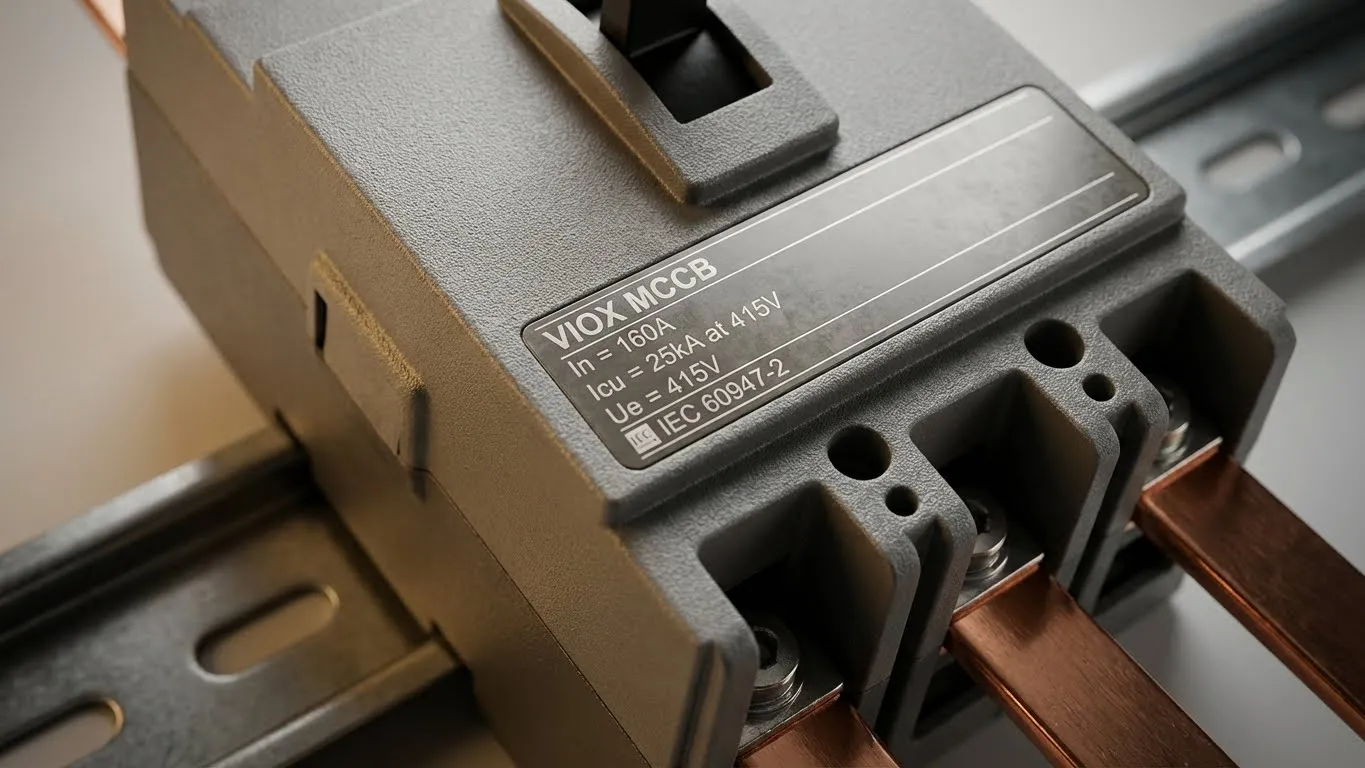

สำหรับผู้สมัคร IEC 60947-2 ให้ตรวจสอบการเผยแพร่ จัดอันดับความสามารถในการทำลายการลัดวงจรขั้นสูงสุด (Icu) ที่แรงดันไฟฟ้าที่ใช้งานจริง Icu ที่เลือกจะต้องไม่ต่ำกว่ากระแสไฟฟ้าลัดที่คาดไว้ เว้นแต่ว่าจะใช้การสำรองข้อมูลหรือการจัดการแบบเรียงซ้อนที่ได้รับการทดสอบและจัดทำเป็นเอกสารไว้โดยเฉพาะ
ประเมินเช่นกัน พิกัดความสามารถในการลัดวงจรของบริการ (Ics). Ics และ Icu เป็นการจัดอันดับแคตตาล็อกแยกกัน และ Ics อาจแสดงเป็นเปอร์เซ็นต์ของ Icu ชไนเดอร์ อิเล็คทริค คำอธิบายจากผู้ผลิต Icu และ Ics เน้นย้ำว่าต้องอ่านค่าที่แน่นอนจากแค็ตตาล็อกผลิตภัณฑ์ที่เกี่ยวข้อง อย่าคิดว่าทุก MCCB มี Ics = Icuและอย่าเลือก Ics เปอร์เซ็นต์จากประเภทอาคารทั่วไป
หน้าจอความจุทำลาย
| ตรวจสอบ | เงื่อนไขผ่านการตรวจสอบ | หลักฐาน |
|---|---|---|
| พื้นฐานแรงดันไฟฟ้า | ค่า Icu และ Ics ระบุไว้สำหรับหน้าที่ Ue และ AC/DC จริง | แถวแคตตาล็อกและการทำเครื่องหมายผลิตภัณฑ์ที่แน่นอน |
| กระแสไฟลัดสูงสุด | Icu ครอบคลุมกระแสไฟฟ้าลัดวงจรที่จุดติดตั้ง | การศึกษาการลัดวงจรและสถานการณ์การดำเนินงานในปัจจุบัน |
| ความต่อเนื่องของการบริการ | Ics ตรงตามวัตถุประสงค์การบริการหลังข้อผิดพลาดของโครงการ | ข้อกำหนดโครงการและมูลค่าแค็ตตาล็อกที่แน่นอน |
| การสำรองข้อมูลหรือการเรียงซ้อน | การรวมกันต้นน้ำ/ปลายน้ำได้รับการเผยแพร่อย่างชัดเจนสำหรับระดับแรงดันไฟฟ้าและความผิดปกติ | โต๊ะรวมผู้ผลิต ไม่เคยมีการคาดการณ์ |
| ความสามารถในการประกอบ | พิกัดการลัดวงจรของแผงหรือแผงสวิตช์ทั้งหมดเพียงพอแล้ว | การตรวจสอบการออกแบบการประกอบและเอกสารแผง |
ความสามารถในการตัดกระแสของ MCCB ไม่ได้กำหนดระดับการลัดวงจรของแผงที่เสร็จสมบูรณ์ IEC 61439-1:2020 กำหนดข้อกำหนดการก่อสร้างทั่วไป เงื่อนไขการบริการ ลักษณะทางเทคนิค และการตรวจสอบสำหรับชุดประกอบแรงดันต่ำ IEC 61439-2:2020 ครอบคลุมถึงชุดสวิตช์เกียร์และชุดควบคุม บัสบาร์ ส่วนรองรับ การเชื่อมต่อ กล่องหุ้ม อุปกรณ์ป้องกัน และการรวมอุปกรณ์ที่ได้รับการตรวจสอบแล้ว ล้วนมีส่วนช่วยในประสิทธิภาพของการประกอบ เบรกเกอร์ 50 kA ที่ติดตั้งในชุดประกอบที่ได้รับการตรวจสอบว่ามีระดับความผิดปกติที่ต่ำกว่าไม่ได้ทำให้ชุดประกอบเป็นแผง 50 kA
ขั้นตอนที่ 4: เลือกหน่วยการเดินทางรอบวัตถุประสงค์การป้องกัน
เลือกเทคโนโลยีการเดินทางหลังจากวัตถุประสงค์ในการบรรทุกและการประสานงานชัดเจนแล้วเท่านั้น
| ความต้องการ | แม่เหล็กความร้อนอาจจะเพียงพอเมื่อ | การเดินทางทางอิเล็กทรอนิกส์จะเกี่ยวข้องเมื่อใด |
|---|---|---|
| การป้องกันกระแสเกินและไฟฟ้าลัดวงจร | เส้นโค้งการปรับคงที่หรือแบบจำกัดที่เผยแพร่นั้นเหมาะสมกับตัวนำและโหลด | จำเป็นต้องมีการปรับเปลี่ยนเวลานานและเวลาสั้นให้กว้างขึ้น |
| กระแสกระชากหรือกระแสขณะเริ่มเดินเครื่อง | เส้นโค้งของผู้ผลิตจะเคลียร์สภาวะชั่วครู่ปกติพร้อมทั้งปกป้องวงจร | จำเป็นต้องมีการตั้งค่าการรับและการหน่วงเวลาหลายรายการเพื่อกำหนดรูปแบบการตอบสนอง |
| การเลือกสรร | ชุดค่าผสมที่เผยแพร่ตรงตามช่วงการเลือกปฏิบัติที่ต้องการ | จำเป็นต้องมีฟังก์ชันการหน่วงเวลาอันสั้นที่ปรับได้ ความผิดปกติของกราวด์ หรือการเลือกโซน |
| การติดตามหรือการสื่อสาร | ไม่จำเป็นต้องมีการวัดแสงหรือข้อมูลระยะไกล | โปรเจ็กต์ต้องการข้อมูลการวัด การเตือน การสื่อสาร หรือเหตุการณ์ที่รองรับ |
| การจัดการการเปลี่ยนแปลง | หน้าที่ของวงจรมีเสถียรภาพและมีการบันทึกการกำหนดค่าคงที่ไว้ | จำเป็นต้องมีช่วงการปรับแบบควบคุมสำหรับขอบเขตการทำงานในอนาคตที่กำหนดไว้ |
อิเล็กทรอนิกส์ไม่ได้ "ดีขึ้น" โดยอัตโนมัติ และแม่เหล็กความร้อนไม่ได้ "ประสานงานง่ายกว่า" โดยอัตโนมัติ ตัวเลือกที่ถูกต้องคือตัวเลือกที่มีพฤติกรรมปัจจุบันตามเวลาที่เผยแพร่ เกณฑ์ความคลาดเคลื่อน ฟังก์ชัน ขีดจำกัดด้านสิ่งแวดล้อม และระบบนิเวศเสริมที่ตรงตามโครงการ
ไม่สามารถพิสูจน์การประสานงานได้โดยการเปรียบเทียบพิกัดแอมแปร์เพียงอย่างเดียว วางเส้นโค้งเวลาปัจจุบันและใช้ตารางการคัดเลือกของผู้ผลิตหรือสำรองสำหรับอุปกรณ์ต้นน้ำและปลายน้ำที่แน่นอน เอบีบี เอกสารการเลือกแรงดันไฟฟ้าต่ำ แสดงให้เห็นว่าเหตุใดการเลือกจึงขึ้นอยู่กับเทคนิคที่กำหนดและการผสมผสานอุปกรณ์ หากเลือกการป้องกันแบบปรับได้ ให้บันทึกว่าใครเป็นเจ้าของค่าการศึกษาการตั้งค่าและการทดสอบการใช้งาน ทางแยก MCCB คู่มือการตั้งค่าทริปยูนิต อธิบาย Ir, Isd, Ii และฟังก์ชันที่เกี่ยวข้อง หน้าตัวเลือกนี้ไม่ได้แทนที่การศึกษาการตั้งค่านั้น
สำหรับการตัดสินใจด้านเทคโนโลยีนั้นเองให้เปรียบเทียบ MCCB ทริปแม่เหล็กความร้อนและอิเล็กทรอนิกส์ ก่อนที่จะแก้ไขสเปคของ trip-unit type in
ขั้นตอนที่ 5: ระบุเสา การรักษาแบบเป็นกลาง และอุปกรณ์เสริม
เลือกจำนวนขั้วจากระบบจำหน่ายและฟังก์ชันการสลับและการป้องกันที่ต้องการ บันทึกว่าตัวนำใดเป็นเฟส ตัวนำที่เป็นกลาง มีสายดิน และตัวนำป้องกัน จากนั้นตรวจสอบแอปพลิเคชันที่ได้รับอนุญาตของเบรกเกอร์
- วงจรสามเฟสอาจต้องใช้เสาสวิตชิ่งสามหรือสี่ขั้ว ขึ้นอยู่กับระบบและกฎที่บังคับใช้
- ความเป็นกลางแบบกระจายไม่ได้หมายความว่าทุกโครงการจำเป็นต้องมีการจัดการการป้องกันที่เป็นกลางเหมือนกันโดยอัตโนมัติ
- โหลดที่มีฮาร์มอนิกสูงสามารถเปลี่ยนสมมติฐานกระแสเป็นกลางได้ และต้องได้รับการประเมินในการออกแบบตัวนำและการป้องกัน
- ต้องเลือกฟังก์ชันการป้องกันข้อผิดพลาดกราวด์หรือข้อผิดพลาดของโลกและประสานงานภายในสถาปัตยกรรม earthing ของระบบ
- ตัวนำป้องกันไม่ถือเป็นขั้วรับกระแสไฟฟ้าแบบสวิตช์ธรรมดา
สำหรับแอปพลิเคชัน DC ให้ปฏิบัติตามคำแนะนำเกี่ยวกับแรงดันไฟฟ้า ขั้ว และการเชื่อมต่อขั้วที่ผู้ผลิตเผยแพร่ DC สำหรับอุปกรณ์นั้นๆ เท่านั้น ของอีตัน MCCB คู่มือการประยุกต์ใช้งาน ในทำนองเดียวกันถือว่าการนับเสาเป็นการตัดสินใจของระบบการแจกจ่ายและสังเกตว่าแอปพลิเคชัน DC บางตัวใช้การกำหนดค่าแบบหลายขั้วแบบพิเศษ
ระบุอุปกรณ์เสริมเป็น part of หมายเลขแค็ตตาล็อกเบรกเกอร์ ไม่ใช่ในภายหลัง สำหรับสับเปลี่ยนแต่ละครั้ง การปล่อยแรงดันไฟฟ้าตก หน้าสัมผัสเสริม หน้าสัมผัสสัญญาณเตือน ผู้ควบคุมมอเตอร์ มือจับแบบหมุน อินเตอร์ล็อค โมดูลการสื่อสาร หรืออุปกรณ์เสริมที่เหลือ/ความผิดปกติกราวด์ แรงดันไฟฟ้าควบคุมการบันทึก หน้าที่หน้าสัมผัส ตำแหน่งการติดตั้ง ความเข้ากันได้ และปริมาณ ตรวจสอบว่าช่องอุปกรณ์เสริมภายในและขนาดภายนอกรองรับการรวมกันโดยสมบูรณ์

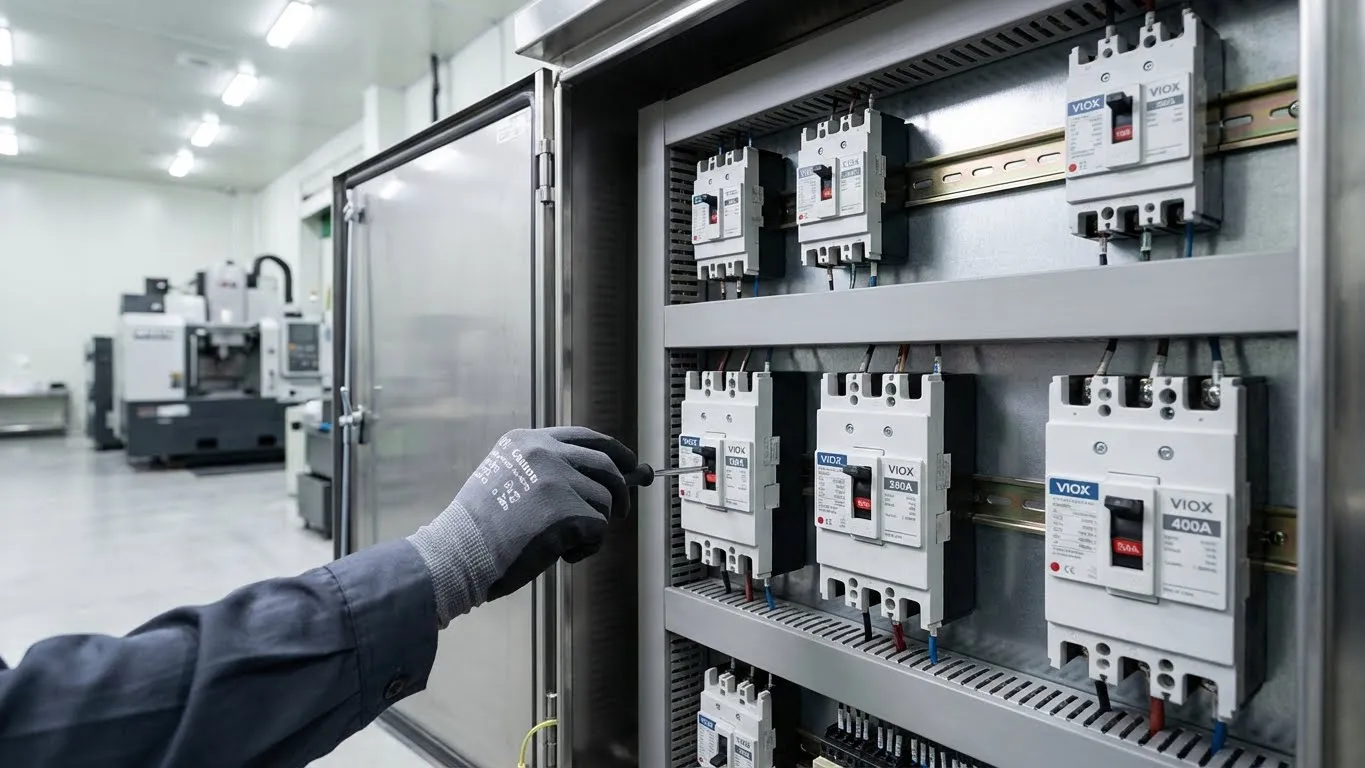

ขั้นตอนที่ 6: ตรวจสอบสภาพแวดล้อมแผงควบคุมจริงและอินเทอร์เฟซกลไก
โดยปกติ MCCB จะถูกเลือกจากเงื่อนไขแค็ตตาล็อก แต่ทำงานภายในกล่องหุ้ม ตรวจสอบตารางและคำแนะนำของผู้ผลิตเพื่อดูกลุ่มผลิตภัณฑ์ต่อไปนี้:
- แผงอุณหภูมิภายในและความร้อนจากอุปกรณ์ที่อยู่ติดกัน
- ระดับความสูงและผลกระทบต่อประสิทธิภาพการทำความเย็นหรืออิเล็กทริก
- 50/60 Hz หรือความถี่อื่นที่ระบุ
- การติดตั้งและการวางแนวแบบคงที่ ปลั๊กอิน หรือแบบถอดได้
- การจัดกลุ่ม การระบายอากาศ ช่องว่าง สิ่งกีดขวาง และแผงป้องกันขั้วต่อ
- วัสดุของสายเคเบิลหรือบัสบาร์ หน้าตัด ระยะดึง จำนวนตัวนำ และการวางแนวของขั้วต่อ
- พื้นที่ปิดล้อมสำหรับกลไกมือจับ อินเตอร์ล็อค ตัวควบคุมมอเตอร์ และการดัดสายเคเบิล
- การสัมผัสสิ่งแวดล้อม เช่น ความชื้น มลภาวะ การสั่นสะเทือน และการกัดกร่อน
อย่าใช้ตารางการลดค่าเรตติ้งทั่วไปหนึ่งตารางสำหรับ MCCB ทุกตัว ปัจจุบันของอีตัน แค็ตตาล็อกเบรกเกอร์เคสแบบขึ้นรูปตัวอย่างเช่น ให้คำแนะนำอุณหภูมิเฉพาะเฟรมและข้อมูลการใช้งานในพื้นที่สูงแยกกัน นั่นคือหลักฐานสำหรับการตรวจสอบข้อมูลของผู้ผลิต ไม่ใช่ปัจจัยแก้ไขสากลสำหรับผลิตภัณฑ์อื่นๆ
หากการแก้ไขสภาพแวดล้อมลดพิกัดกระแสหรือแรงดันไฟฟ้าที่ใช้ได้ ให้กลับไปที่ขั้นตอนที่ 2 หรือขั้นตอนที่ 3 อย่าชดเชยด้วยการเพิ่มขนาดเบรกเกอร์โดยไม่ตรวจสอบการป้องกันตัวนำ ขั้วต่อ เส้นโค้งตัดการทำงาน หน้าที่ความผิดปกติ การประสานงาน และการทำความร้อนของส่วนประกอบอีกครั้ง

ขั้นตอนที่ 7: ตรวจสอบการรวมแคตตาล็อกที่แน่นอน
ก่อนที่จะออกสูตรการผลิตหรือใบสั่งซื้อ ให้ตรวจสอบการกำหนดค่าที่สามารถสั่งซื้อได้ครบถ้วนหนึ่งรายการ การทบทวนควรเชื่อมโยงข้อกำหนดแต่ละโครงการเข้ากับเอกสารของผู้ผลิต
- ยืนยันมาตรฐานและประกาศผลิตภัณฑ์สำหรับตลาดเป้าหมาย
- ยืนยันหน้าที่ Ue, AC/DC หน้าที่ ความถี่ เสา และการจัดเรียงที่เป็นกลาง
- ยืนยันเฟรม เซ็นเซอร์หรือพิกัดทริป ปลั๊กพิกัดหากใช้ และช่วงการปรับ
- ยืนยัน Icu และ Ics ที่แรงดันไฟฟ้าจริง บันทึกข้อมูล Icm หรือ Icw ที่จำเป็นเมื่อโปรเจ็กต์ใช้ค่าเหล่านั้น
- ยืนยันเส้นโค้งเวลาปัจจุบันและการเลือกที่ได้รับอนุมัติหรือชุดค่าผสมสำรอง
- ยืนยันข้อจำกัดโดยรอบ ระดับความสูง กรอบหุ้ม การติดตั้ง ขั้วต่อ และข้อจำกัดของตัวนำ
- ยืนยันอุปกรณ์เสริมภายในและภายนอกทุกรายการ แรงดันไฟฟ้าควบคุม ตำแหน่งการติดตั้งที่ใช้ได้ และตรรกะการเชื่อมต่อ
- ยืนยันขนาด การตัดออก ที่จับสำหรับการปฏิบัติงาน สิ่งกีดขวาง ช่องว่าง และฮาร์ดแวร์การเชื่อมต่อกับโครงร่างแผง
- บันทึกแค็ตตาล็อกและวันที่แก้ไขตาราง เพื่อให้การทดแทนในภายหลังได้รับการตรวจสอบแบบเดียวกัน
ตัวสำรองไม่เท่ากันเพียงเพราะจำนวนขั้ว พิกัดแอมแปร์ และ Icu ตรงกัน ลักษณะการตัดการทำงาน Ics ขั้วต่อ การแก้ไขสภาพแวดล้อม อุปกรณ์เสริม ขนาด การอนุมัติ และตารางรวมอาจแตกต่างกัน
Worked Example: Industrial Sub-Panel Feeder
สมมติว่าการออกแบบเบื้องต้นมีอินพุตที่ประกาศดังต่อไปนี้:
- 415 V AC, ระบบสามเฟส, 50 Hz;
- กระแสการออกแบบที่คำนวณได้
Ib = 180 Aจากตารางการโหลดที่ได้รับอนุมัติ - ระบบตัวนำที่มีกระแสไฟที่อนุญาตที่ถูกต้อง
Iz = 225 A; - กระแสไฟฟ้าลัดวงจรสูงสุดที่ขั้วต่อ MCCB
Ik = 32 kA RMSจากการศึกษาการลัดวงจรในปัจจุบัน - ไม่มีการกระจายความเป็นกลางไปยังแผงย่อย
- โหลดชั่วคราวรวมอยู่ในการศึกษาการป้องกันแล้ว
- จำเป็นต้องมีการดำเนินการแบบเลือกด้วยเบรกเกอร์ดาวน์สตรีม
- ทราบสภาพแวดล้อมและระดับความสูงภายในของตู้ แต่ยังไม่ได้รับการตรวจสอบกับแค็ตตาล็อกของผู้สมัคร
หน้าจอปัจจุบันต้องมีการให้คะแนนหรือการตั้งค่าระยะยาวที่มีประสิทธิภาพระหว่าง 180 A และ 225 A ซึ่งจะทำให้ช่วงการเดินทางแคบลง แต่ก็เป็นเช่นนั้น ไม่ แต่ยังเลือกเฟรมอยู่ ต้องตรวจสอบเฟรมผู้สมัครเพื่อดูตัวเลือกการเดินทางที่เหมาะสม ความจุของขั้วต่อ พื้นที่แผง และประสิทธิภาพด้านสิ่งแวดล้อม
ที่ 415 V AC ผลงานที่เผยแพร่ของผู้สมัคร Icu จะต้องครอบคลุม 32 kA ไม่สามารถใช้ป้ายกำกับ kA ที่สะดวกถัดไปได้: ต้องตรวจสอบค่าแค็ตตาล็อกที่แน่นอนที่ 415 V โปรเจ็กต์ยังต้องกำหนดข้อกำหนด Ics และตรวจสอบพิกัดการลัดวงจรของชุดแผงด้วย
เนื่องจากจำเป็นต้องมีการเลือก วิศวกรจึงต้องเปรียบเทียบเส้นโค้งของผู้สมัครกับตารางประสานงานอุปกรณ์ดาวน์สตรีมที่แน่นอนของผู้ผลิต หน่วยทริปแม่เหล็กความร้อนหรืออิเล็กทรอนิกส์ยังคงเป็นการตัดสินใจแบบเปิดจนกว่าการศึกษาดังกล่าวจะแสดงให้เห็นว่าฟังก์ชันและช่วงใดที่จำเป็น
ผลลัพธ์เบื้องต้นจึงไม่ใช่ "ซื้อ 250 A MCCB" มันคือ:
สามขั้ว MCCB สำหรับ 415 V AC, 50 Hz; การป้องกันระยะยาวที่มีประสิทธิผลสามารถปรับหรือจัดอันดับได้ภายในหน้าต่างประสานงาน 180–225 A ที่ได้รับอนุมัติ Icu ไม่น้อยกว่า 32 kA ที่ 415 V; โครงการกำหนด Ics; ฟังก์ชั่นการเดินทางพิสูจน์โดยการศึกษาการป้องกันและการคัดเลือก ขั้วต่อที่เหมาะสมกับตัวนำที่เลือก การแก้ไขสภาพแวดล้อม ขนาด และอุปกรณ์เสริมที่ต้องได้รับการตรวจสอบสำหรับการรวมแค็ตตาล็อกที่แน่นอน
ตัวอย่างนี้จงใจหยุดก่อนที่จะตั้งชื่อแบรนด์หรือรุ่น การตรวจสอบแคตตาล็อกที่ยังไม่ได้รับการแก้ไขคือการเลือก part of ไม่ใช่เอกสารหลังจากการเลือก
Copyable MCCB RFQ Specification Worksheet
ใช้บล็อกต่อไปนี้เมื่อขอเลือกผู้ผลิตหรือใบเสนอราคา แทนที่ทุกช่องในวงเล็บ อย่าลบข้อกำหนดที่ไม่รู้จักอย่างเงียบๆ
Application / circuit duty: [ ]
Applicable product standard and market approvals: [ ]
System: [AC/DC], [nominal and maximum voltage], [frequency], [phase/grounding arrangement]
Design current Ib: [ ] A; calculation basis: [ ]
Conductor system and corrected ampacity Iz: [ ] A
Frame requirement or dimensional limit: [ ]
Trip-unit type: [thermal-magnetic/electronic/to be selected]
Sensor, rating plug, rated current, and adjustment range: [ ]
Required protection functions and coordination objective: [ ]
Prospective short-circuit current at installation point: [ ] kA RMS
Required Icu at stated voltage: [ ] kA
Required Ics at stated voltage: [ ] kA or [ ]% Icu
Required Icm / Icw where applicable: [ ]
Poles, switched neutral, and neutral-protection requirement: [ ]
Ground/earth-fault protection requirement: [ ]
Mounting and operating mechanism: [ ]
Terminals, conductor/busbar details, and connection accessories: [ ]
Panel internal ambient, altitude, frequency, and other environment: [ ]
Internal accessories and control voltages: [ ]
External accessories, interlocks, and communication: [ ]
Required time-current curves, selectivity, and backup tables: [ ]
Required declarations, certificates, drawings, and document revisions: [ ]
Approved equivalent/substitution review criteria: [ ]
หลังจากกรอกแผ่นงานแล้ว ให้เปรียบเทียบตัวเลือกที่เผยแพร่ใน VIOX MCCB หน้าผลิตภัณฑ์. สำหรับการเลือกรุ่นหรือเอกสารที่เทียบเท่า ให้ส่งข้อกำหนดระบบและการป้องกันที่ครบถ้วนไปที่ [email protected]. การอนุมัติขั้นสุดท้ายจะขึ้นอยู่กับผู้ออกแบบที่มีคุณสมบัติเหมาะสมของโครงการและเอกสารประกอบของผู้ผลิตและการประกอบที่เกี่ยวข้อง
แหล่งข้อมูล
- IEC 60947-2:2024 — อุปกรณ์สวิตช์เกียร์และคอนโทรลเกียร์แรงดันต่ำ ส่วนที่ 2: เซอร์กิตเบรกเกอร์
- IEC 61439-1:2020 — ชุดสวิตช์เกียร์แรงดันต่ำและชุดควบคุม Part 1: กฎทั่วไป
- IEC 61439-2:2020 — ตู้สวิตช์เกียร์และชุดควบคุมกำลังไฟฟ้า
- Schneider Electric — Ics, Icu และคำอธิบายหมวดหมู่การใช้งาน
- ABB - เอกสารทางเทคนิคการเลือกแรงดันไฟฟ้าต่ำ
- Eaton — ให้คำปรึกษาคู่มือการใช้งานสำหรับเซอร์กิตเบรกเกอร์แบบขึ้นรูป
- Eaton — แค็ตตาล็อกเบรกเกอร์เคสแบบขึ้นรูป พฤษภาคม 2025
