Патронный предохранитель — это сменный плавкий элемент с закрытым корпусом и токопроводящими концевыми контактами. Однако, термин «патронный предохранитель» описывает конструктивное семейство, а не единую универсальную систему номиналов. Безопасная замена должна соответствовать системе или серии предохранителей, физическим размерам, номинальному току, напряжению и режиму AC/DC, рабочей характеристике, отключающей способности, совместимому держателю и требуемым подтверждениям соответствия. Совпадения только по размеру и маркировке силы тока недостаточно.
Всегда используйте документацию на оригинальное оборудование и точный технический паспорт предохранителя, если они доступны. Если предохранитель не имеет маркировки, поврежден термически, модифицирован или установлен в оборудовании с неизвестным уровнем тока короткого замыкания, остановитесь и определите требования к цепи перед подачей питания на замененный элемент.
| Поле замены | Что должно совпадать или быть проверено | Почему физического соответствия недостаточно |
|---|---|---|
| Система предохранителей или серия производителя | Миниатюрные предохранители IEC, промышленные цилиндрические предохранители IEC, миниатюрные/дополнительные предохранители, предохранители класса CC или другая определенная система | Похожие цилиндрические корпуса могут иметь различные конструктивные особенности для предотвращения неправильной установки и правила применения |
| Габаритные размеры и контакты | Диаметр корпуса, длина корпуса, размеры колпачков, выводы или контактные лепестки | Номинальные размеры не отражают все допуски или геометрию контактов |
| Номинальный ток | Исходная спецификация и требования к защищаемой цепи | Более высокий ток может привести к отказу защиты; более низкий ток может вызвать ложное срабатывание |
| Номинальное напряжение и режим работы AC/DC | Равное или превышающее максимальное применимое напряжение цепи для указанного типа тока | Безопасное прерывание зависит от напряжения и способности к гашению дуги |
| Рабочая характеристика | Точная кривая, символ скорости IEC, тип с выдержкой времени/без выдержки времени по UL или категория применения по IEC | Два предохранителя с одинаковым номинальным током могут срабатывать в очень разное время |
| Отключающая способность | Не менее ожидаемого тока короткого замыкания при соответствующих условиях | Предохранитель с заниженным номиналом может разрушиться вместо безопасного размыкания цепи |
| Совместимость с держателем | Принятое обозначение плавкого предохранителя, рассеиваемая мощность, состояние контактов и клемм | Держатель является частью теплового и механического пути протекания тока |
| Сертификация и документальное подтверждение соответствия оборудования | Требуемые стандарты IEC, UL/CSA, перечень оборудования или инструкция производителя | Аналогичные изделия могут не сохранять результаты первоначальной оценки оборудования |
Что такое цилиндрический плавкий предохранитель?
В узком техническом смысле цилиндрический плавкий предохранитель представляет собой трубчатую плавкую вставку с металлическими торцевыми колпачками. Корпус может быть выполнен из стекла, керамики или другого изоляционного материала; он может быть полым, содержать дугогасящий наполнитель или включать внутренние элементы для обеспечения определенных рабочих характеристик. Он устанавливается в зажимы, держатель предохранителя, блок предохранителей, выдвижной держатель или одобренный комбинированный блок предохранителя-выключателя.
В промышленной сфере и в североамериканской практике этот термин имеет более широкое значение. Некоторые семейства стандартов относят к цилиндрическим предохранителям изделия с цилиндрическими контактами, предохранители с защитой от неправильной установки или более крупные предохранители для ответвлений цепей, даже если их конструкция и допустимые области применения существенно различаются. Поэтому слово «цилиндрический» никогда не следует рассматривать как исчерпывающую спецификацию.
Плавкая вставка — это часть, которая плавится и разрывает цепь при сверхтоке. Держатель удерживает ее и обеспечивает электрическое соединение. См. Предохранитель против плавкой вставки для определения границ терминологии.

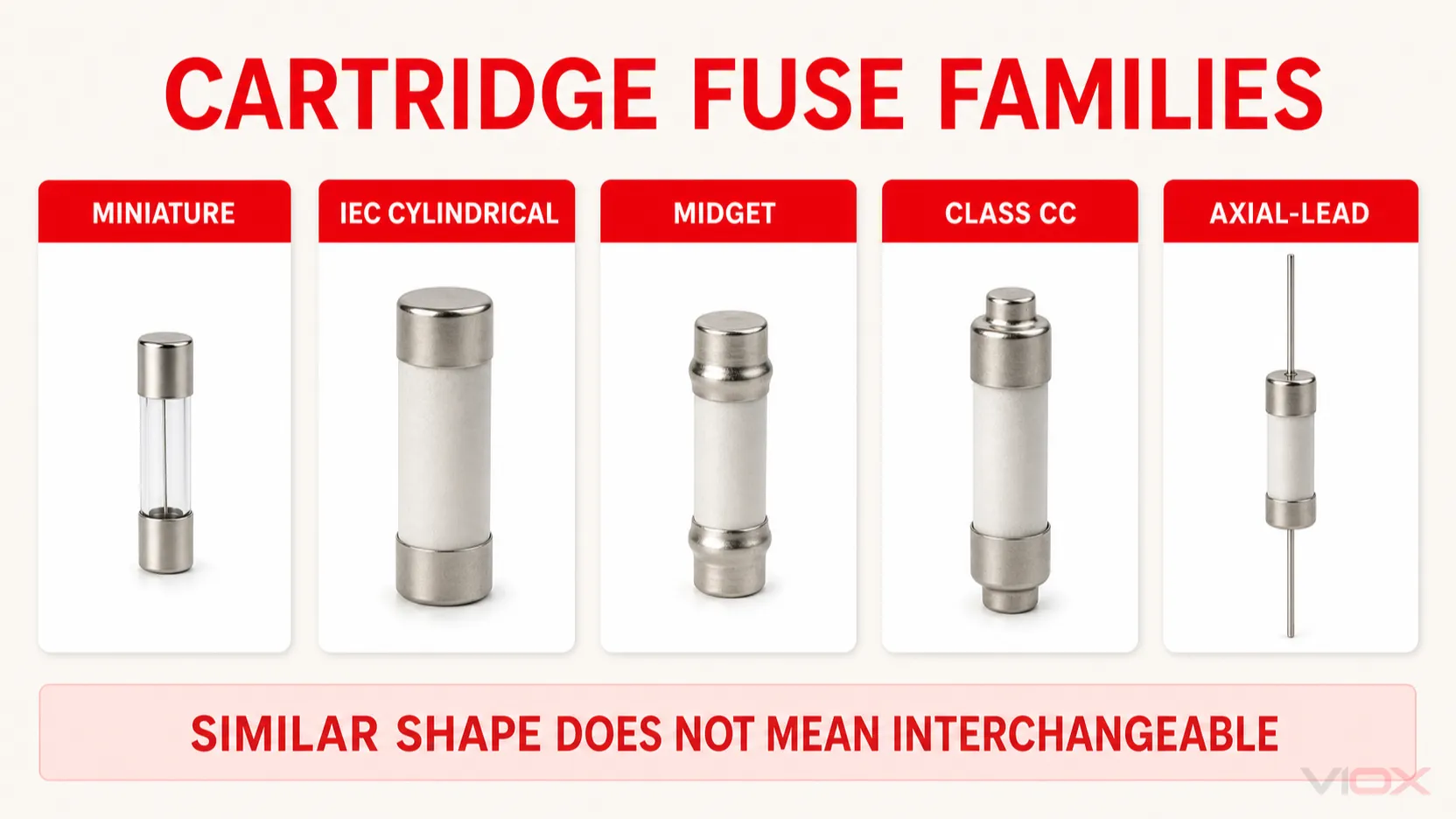

Типы цилиндрических предохранителей по системе и области применения
Цилиндрические предохранители часто классифицируют неверно, поскольку смешивают несколько критериев классификации. Стеклянные или керамические — это описание конструкции корпуса. Быстродействующие или инерционные — это описание рабочих характеристик. Миниатюрные, цилиндрические по стандарту IEC и класса CC — это обозначение различных стандартов или систем применения. Один предохранитель может одновременно относиться к нескольким из этих групп.
| Семейство цилиндрических предохранителей | Типовая физическая форма | Общий контекст | Основная проверка идентификации |
|---|---|---|---|
| Миниатюрный патронный предохранитель | Маленькая стеклянная или керамическая трубка с торцевыми колпачками, обычно размером 5 x 20 мм или 6,3 x 32 мм | Бытовые приборы, инструменты, электронное оборудование, источники питания и цепи управления | Точная серия, размеры, символ скорости, напряжение, отключающая способность и держатель |
| Промышленная цилиндрическая плавкая вставка стандарта IEC | Керамический корпус с цилиндрическими контактными колпачками, включая серии, такие как 8 x 32, 10 x 38, 14 x 51 и 22 x 58 мм | Промышленные панели, цепи управления, распределение, двигатели, фотоэлектрические цепи и другие применения по стандарту IEC | Категория применения IEC, номинальные параметры AC/DC, размеры, отключающая способность и совместимое основание или держатель |
| Североамериканский миниатюрный или дополнительный предохранитель | Патронный предохранитель с торцевыми контактами, обычно размером около 13/32 x 1-1/2 дюйма | Цепи управления и дополнительная защита там, где это разрешено | Точная категория изделия, напряжение, отключающая способность и сертифицированный держатель |
| Предохранитель класса CC | Патронный предохранитель для ответвленных цепей с функцией защиты от установки в несовместимый держатель класса CC | Североамериканские системы промышленного управления и ответвленные цепи | Маркировка класса CC, держатель с защитой от установки неподходящего типа, напряжение, ток, статус выдержки времени и отключающая способность |
| Осевой патронный предохранитель | Корпус патрона с выводом, прикрепленным к каждому концу | Печатные платы и кабельные электронные сборки | Серия плавких предохранителей, форма выводов, процесс пайки, расстояния и электрические характеристики |
| Плавкий предохранитель с высокой отключающей способностью или наполненный патронный предохранитель | Обычно керамический, с наполнителем и внутренним элементом, рассчитанным на прерывание более высоких токов повреждения | Оборудование и промышленные цепи с более высоким ожидаемым током короткого замыкания | Отключающая способность конкретной модели при указанном напряжении, характеристике и методике испытаний |
Стандарт IEC 60127-1:2023 применяется к миниатюрным плавким вставкам для бытовых приборов, электронного оборудования и комплектующих в пределах своей области применения. Он четко отделяет эти изделия от предохранителей для низковольтных электрических систем, охватываемых стандартом IEC 60269. Стандарт IEC 60269-2 включает промышленные системы с цилиндрическими контактными колпачками, а также NH, болтовые и другие стандартизированные системы.
Практический вывод прост: определите систему стандартов перед использованием таблицы типоразмеров. Не заменяйте миниатюрный предохранитель, промышленный предохранитель IEC или предохранитель для ответвленных цепей UL на предохранитель другого типа только из-за внешнего сходства корпусов.

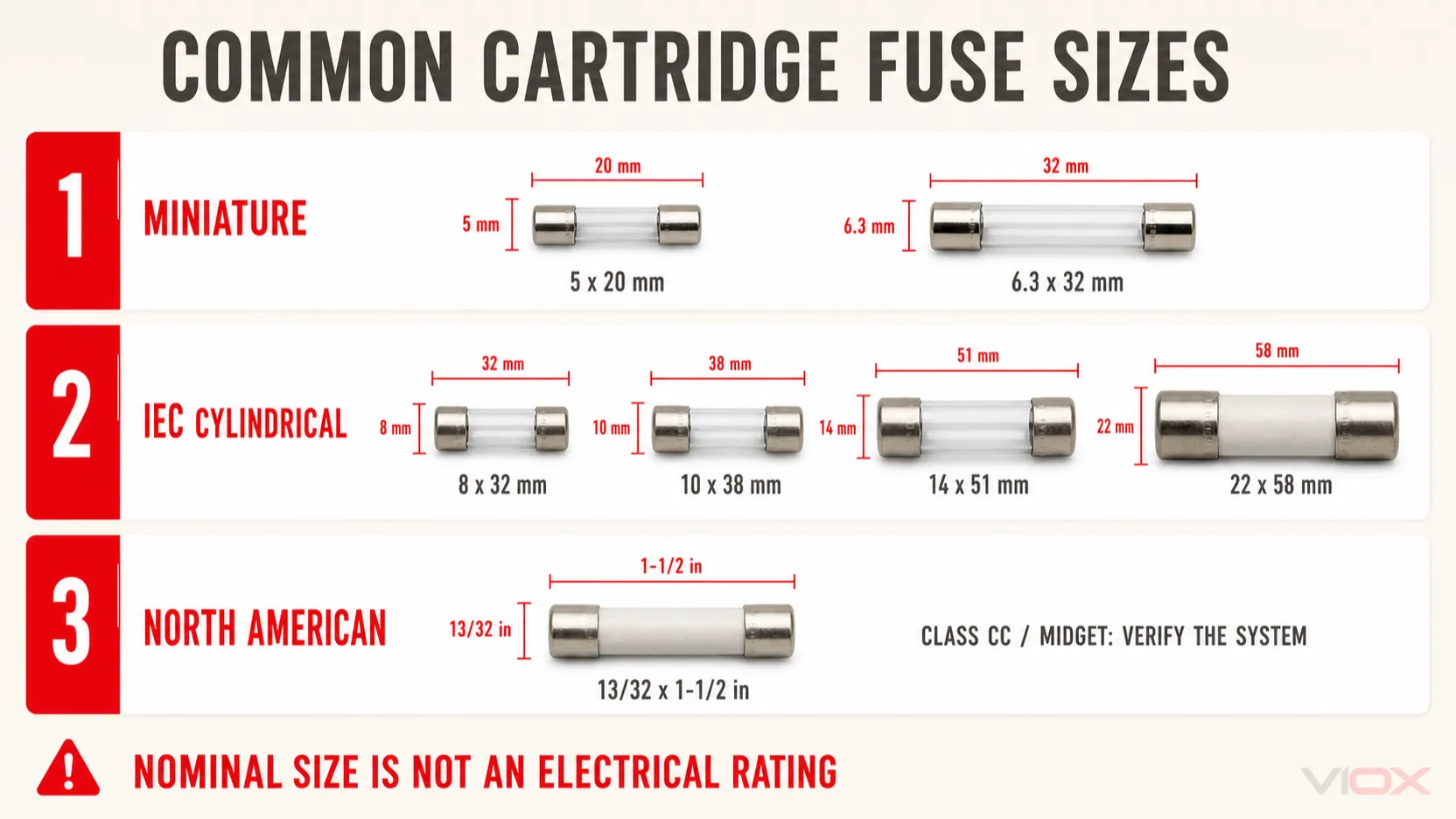

Таблица размеров патронных предохранителей
Приведенные ниже размеры относятся к распространенным номинальным типоразмерам, а не к универсальным эквивалентам. Допуски производителя, форма колпачка, конструктивные особенности для предотвращения неправильной установки, форма выводов и конструкция держателя должны быть проверены по конкретному чертежу изделия.
| Номинальный размер | Распространенный типоразмер или область применения | Типичный формат установки | Предупреждение о замене |
|---|---|---|---|
| 5 x 20 mm | Миниатюрные цилиндрические предохранители стандарта IEC | Зажимы для печатных плат, держатели для оборудования, держатели для установки на заднюю или переднюю панель | Проверьте характеристику FF/F/M/T/TT, напряжение и код отключающей способности; стеклянные и керамические предохранители не являются автоматически взаимозаменяемыми |
| 6,3 x 32 мм | Миниатюрный картридж для оборудования; приблизительно 1/4 x 1-1/4 дюйма в соответствующих семействах | Держатель для оборудования, блок предохранителей или зажимы | Уточните точную серию 3AG/3AB или серию производителя, вместо того чтобы полагаться только на размеры |
| 8 x 32 мм | Промышленный цилиндрический стандарт IEC, используемый указанными производителями и в определенных системах | Модульный или компактный промышленный держатель | Подтвердите принятое обозначение плавкой вставки и документацию на держатель |
| 10 x 38 мм | Промышленные цилиндрические изделия по стандарту IEC, PV, миниатюрные или другие специализированные системные продукты | Держатель на DIN-рейку, основание предохранителя или модуль предохранителя | Один и тот же номинальный типоразмер корпуса может содержать различные категории, значения напряжения и отключающей способности |
| 14 x 51 мм | Более крупное семейство промышленных цилиндрических изделий по стандарту IEC | Промышленный модульный держатель или предохранитель-выключатель | Проверьте допустимую мощность держателя, категорию применения и разрешенный метод обслуживания |
| 22 x 58 мм | Более крупное семейство промышленных цилиндрических изделий по стандарту IEC | Промышленный распределительный держатель или предохранитель-выключатель-разъединитель | Не считайте, что держатель способен размыкать нагрузку, если эта функция не указана в его номинальных характеристиках. |
| 13/32 x 1-1/2 дюйма | Североамериканский типоразмер midget/supplementary и Class CC | Блок предохранителей конкретного класса или дополнительный блок предохранителей | Класс CC использует функции защиты от неправильной установки и не является просто универсальной заменой для типоразмера 10 x 38. |
Различие для класса CC особенно важно. В документации Eaton изделия класса CC и дополнительные изделия типоразмера 10 x 38 или midget описываются отдельно, несмотря на то, что оба типа связаны с габаритами 13/32 x 1-1/2 дюйма. Функция защиты от неправильной установки класса CC и совместимый держатель класса CC предназначены для предотвращения установки предохранителя с более низкими номинальными характеристиками. Отключение этой функции или выбор по линейным размерам может изменить систему защиты.
Плавкие вставки NH используют ножевые контакты и обозначения типоразмеров NH, а не формат «диаметр на длину», приведенный в этой таблице. Их выбор относится к Ножевой предохранитель (NH) против цилиндрического предохранителя, а не к таблице замены патронных предохранителей.
Стеклянные и керамические цилиндрические плавкие предохранители
Стекло и керамика — это материалы корпуса, а не полные эксплуатационные характеристики.
Стеклянный цилиндрический плавкий предохранитель
Прозрачный стеклянный корпус позволяет визуально осмотреть плавкий элемент, хотя один лишь внешний вид не всегда может подтвердить целостность цепи. Миниатюрные стеклянные предохранители часто встречаются в электронном оборудовании и слаботочных цепях. Их отключающая способность зависит от серии предохранителя и должна определяться по маркировке или техническому паспорту.
Керамический цилиндрический плавкий предохранитель
Керамический корпус является непрозрачным и обычно используется там, где требуется повышенная термостойкость или конструкция с наполнителем и более высокой отключающей способностью. Однако, керамика не всегда автоматически означает высокую отключающую способность, а стекло не всегда автоматически означает низкую отключающую способность. Решающее значение имеют номинальные характеристики конкретной модели.
Замена стеклянного предохранителя на керамический или керамического на стеклянный допустима только в том случае, если производитель оборудования или полное сравнение спецификаций подтверждают идентичность размеров, номинального тока, напряжения, рабочих характеристик, отключающей способности, совместимости с держателем и требуемых допусков. Различия в конструкции подробно описаны в Стеклянные предохранители против керамических предохранителей.

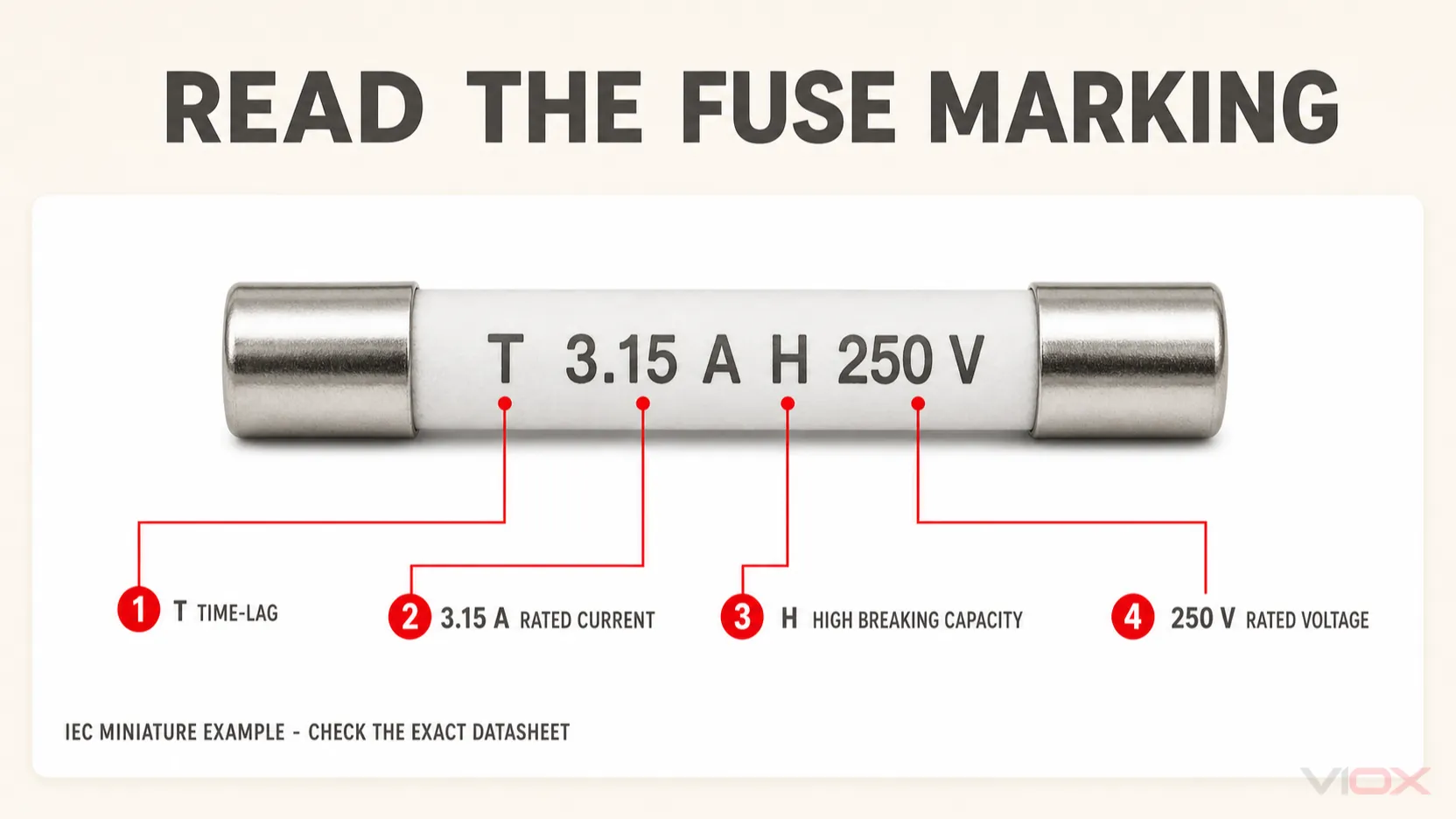

Как читать маркировку цилиндрических предохранителей
Системы маркировки зависят от стандарта и производителя. Типичная маркировка миниатюрного предохранителя IEC может выглядеть так:
T 3.15 A H 250 V
В этом примере:
Tобозначает инерционную характеристику;3.15 A— это номинальный ток;H— обозначает категорию высокой отключающей способности в рамках применимой системы маркировки миниатюрных плавких предохранителей;250 V— это номинальное напряжение.
Этот пример не является универсальным шаблоном расшифровки для любого промышленного или UL предохранителя. Всегда уточняйте серию изделия и технический паспорт.
Символы скорости срабатывания миниатюрных плавких предохранителей
Распространенные символы преддугового времени, ориентированные на стандарты IEC, включают:
| Символ | Общее значение | Особенности выбора |
|---|---|---|
| FF | Очень быстродействующий | Очень малый допуск на кратковременную перегрузку по току; используйте точную кривую |
| F | Быстродействующий | Используется там, где не ожидаются значительные пусковые токи |
| M | Среднеинерционный | Обеспечивает заданный допуск для умеренных переходных токов |
| T | Инерционный | Применяется там, где необходимо выдерживать пусковые токи трансформаторов, двигателей или источников питания |
| TT | С длительной или сверхдлительной задержкой срабатывания | Предназначены для более длительных профилей пусковых токов в соответствии с точными данными серии |
Эти символы описывают относительное поведение в рамках применимой системы плавких предохранителей. Они не задают фиксированное время срабатывания. Используйте времятоковую характеристику при соответствующей кратности номинального тока.
Буквенные обозначения отключающей способности на миниатюрных плавких предохранителях
Для указанных систем маркировки миниатюрных предохранителей IEC, L, H и E могут определять категории низкой, высокой и повышенной отключающей способности. Не распространяйте эти буквенные обозначения на промышленные системы плавких предохранителей, не относящиеся к данной категории. На промышленном цилиндрическом плавком предохранителе вместо этого может быть указана категория применения IEC, например gG, aM, aR или gPV, а также его номинальные значения тока и напряжения.
Знаки одобрения и коды серий
Знаки одобрения подтверждают, что конкретное изделие было оценено в рамках определенной системы сертификации. Они не делают два по-разному оцененных предохранителя взаимозаменяемыми. Указывайте производителя, полную серию или номер детали, а также ссылку на одобрение там, где этого требует документация на оборудование.
Пояснения к номинальным характеристикам патронных предохранителей
Номинальный ток
Номинальный ток устанавливается при определенных условиях. Это не является гарантией того, что предохранитель будет пропускать этот ток бесконечно долго в любом корпусе, держателе и при любой температуре окружающей среды. Переходное сопротивление, допустимая мощность рассеивания держателя, соседние источники тепла и собственное рассеивание мощности предохранителя влияют на рабочую температуру.
Не увеличивайте номинал тока, чтобы предотвратить повторное срабатывание предохранителя. Сначала диагностируйте перегрузку, пусковой ток, температуру окружающей среды, ослабленные контакты и неисправности оборудования. Общий процесс выбора предохранителя под нагрузку остается на Руководство по типам и выбору электрических плавких предохранителей.
Номинальное напряжение и режим работы AC/DC
Номинальное напряжение — это максимальное указанное напряжение цепи, при котором предохранитель предназначен для размыкания в заданных условиях. Оно должно быть равно или больше применимого напряжения цепи. Уточните, относится ли маркировка к AC, DC или к обоим типам тока.
Предохранитель может расплавиться, но не обеспечить безопасное размыкание, если его напряжение или способность к размыканию DC недостаточны. Аккумуляторные, фотоэлектрические цепи и цепи питания DC могут создавать значительный ток короткого замыкания, даже если их номинальное напряжение кажется небольшим.
Отключающая способность или номинал прерывания
Отключающая способность — это ожидаемый ток, который предохранитель может безопасно прервать при заданном напряжении и в определенных условиях испытаний. Ее нельзя определять по материалу корпуса, размерам или номиналу тока.
Инженерная проверка заключается в следующем:
Отключающая способность предохранителя >= ожидаемому току короткого замыкания в точке установки
Если ожидаемый ток короткого замыкания неизвестен, получите его из исследования электрической системы, исходных данных или квалифицированного расчета перед выбором замены в цепи с высокой энергией.
Токо-временная характеристика и I^2t
Токо-временная характеристика показывает, как время срабатывания изменяется при увеличении тока. Для пусковых или импульсных нагрузок сравните реальную форму сигнала с характеристикой производителя и рекомендациями по импульсным нагрузкам. I^2t данные могут потребоваться при координации с полупроводниками или оценке пропущенной энергии, однако значения должны сравниваться при сопоставимых условиях.
Категория использования
Промышленные цилиндрические предохранители IEC могут использовать такие категории, как gG, aM, aR или gPV. Они определяют предполагаемую функцию защиты и диапазон тока, а не просто скорость. Например, aM плавкий предохранитель сам по себе не обеспечивает полную защиту двигателя от перегрузки. Используйте Руководство по предохранителям IEC 60269 для принятия решения, основанного на стандартах.
Как безопасно заменить патронный предохранитель
Замену патронного предохранителя следует рассматривать как восстановление проектной функции защиты, а не как установку любой подходящей по размеру токопроводящей детали.
1. Определите причину срабатывания предохранителя
Не производите повторную замену без диагностики причины. Проверьте наличие перегрузки, короткого замыкания, неисправности оборудования, повреждения проводки, чрезмерных пусковых токов, высокой температуры внутри корпуса и перегрева контактов держателя. Постоянно перегорающий предохранитель — это симптом, а не первопричина.
2. Обесточьте оборудование и проверьте его состояние
Следуйте процедуре производителя оборудования и применимым правилам безопасной работы. Изолируйте все соответствующие источники энергии, проверьте отсутствие напряжения с помощью подходящего оборудования и учтите наличие накопленной энергии. Держатели патронных предохранителей и съемные держатели не являются устройствами, предназначенными для разрыва цепи под нагрузкой.
3. Запишите полную исходную спецификацию
Перед утилизацией сфотографируйте и перепишите маркировку. Зафиксируйте производителя, серию, габариты, ток, напряжение, род тока AC/DC, характеристику или категорию применения, отключающую способность, допуски, а также расположение выводов или ударника.
4. Осмотрите держатель и окружающую цепь
Ищите следы обесцвечивания, оплавленную изоляцию, ослабленные зажимы, снижение усилия пружин, коррозию, трещины на держателях и поврежденные клеммы. Новый предохранитель не исправит держатель с высоким переходным сопротивлением. Замените поврежденные от перегрева детали на одобренные компоненты и выясните причину перегрева.
5. Сверьте технический паспорт замены по каждому полю
Используйте таблицу замен в начале данного руководства. Не полагайтесь на фотографии с онлайн-площадок или утверждения продавца о том, что продукт является эквивалентным. Если исходная серия устарела, получите документально подтвержденную таблицу кросс-референсов от производителя оборудования или предохранителей.
6. Устанавливайте без модификации предохранителя или держателя
Не подпиливайте колпачки, не сгибайте зажимы, не добавляйте проставки, не обходите механизмы защиты от неправильной установки, не оборачивайте предохранитель фольгой и не устанавливайте предохранитель с более высоким номинальным током. Следуйте инструкциям к держателю относительно ориентации, фиксации в держателе, подключения проводников и закрытия корпуса.
7. Подавайте питание только после проверки неисправности и цепи защиты
Используйте утвержденную процедуру ввода оборудования в эксплуатацию. Если после замены устройство снова срабатывает, изолируйте оборудование и продолжите диагностику. Никогда не увеличивайте номинал предохранителя.
Подбор патронного предохранителя к его держателю
Держатель вносит вклад в переходное сопротивление контактов, нагрев клемм, изоляцию, зазоры и защиту от прикосновения. Подбирайте точно соответствующий формат предохранителя, номинальные значения напряжения и тока держателя, допустимую рассеиваемую мощность предохранителя, диапазон сечений проводников, условия окружающей среды и документацию по токам короткого замыкания.
Держатель 10 x 38 не является автоматически одобренным для любого предохранителя 10 x 38. Изделия для фотоэлектрических систем (PV), дополнительные предохранители, промышленные предохранители по стандарту IEC и предохранители класса CC могут требовать использования различных держателей и подтверждающей документации. Используйте Типы держателей плавких предохранителей и руководство по выбору для принятия решения по выбору держателя.
Если устройство должно эксплуатироваться под нагрузкой или выполнять функцию гарантированной изоляции, выбирайте соответствующий по номиналу предохранитель-выключатель-разъединитель. Наличие открывающегося держателя не подтверждает способность устройства к размыканию под нагрузкой. См. Держатель предохранителя и предохранитель-выключатель-разъединитель.
Контрольный список по замене патронного предохранителя
Перед утверждением замены спецификация должна содержать ответы на все следующие вопросы:
- Каков точный стандарт, класс, категория или серия производителя плавкого предохранителя?
- Каковы размеры корпуса и контактов, включая конструктивные элементы защиты от неправильной установки?
- Каков номинальный ток?
- Каково максимальное напряжение цепи и является ли режим работы AC, DC или обоими?
- Какая рабочая характеристика или категория применения требуется?
- Какая отключающая способность требуется при данном напряжении?
- Совместимы ли время-токовые характеристики и данные I^2t с защищаемым оборудованием?
- Подходит ли плавкая вставка для установленного держателя?
- Являются ли температура окружающей среды, нагрев корпуса и рассеиваемая мощность плавкой вставки допустимыми?
- Какие сертификаты или подтверждающие документы на оборудование необходимо сохранить?
VIOX поставляет цилиндрические плавкие вставки и сопутствующие низковольтные предохранители и держатели предохранителей для промышленных панелей, оборудования OEM и фотоэлектрических систем. Для выбора конкретной модели предоставьте полный перечень требований, а не только необходимый номинальный ток.
Вопросы и ответы
Могу ли я заменить патронный предохранитель другим предохранителем того же размера и номинала тока?
Не без дополнительных проверок. Необходимо сверить напряжение и режим работы AC/DC, рабочую характеристику, отключающую способность, систему или класс предохранителя, совместимость с держателем и требуемые сертификаты. Одинаковый размер и маркировка номинального тока могут скрывать существенно различающиеся характеристики отключения.
Можно ли заменить стеклянный предохранитель керамическим патронным предохранителем?
Только если это подтверждено производителем оборудования или полным сравнением технических паспортов. Сама по себе керамическая конструкция не гарантирует идентичность быстродействия, отключающей способности, напряжения, габаритов или допусков.
Взаимозаменяемы ли предохранители 10 x 38 мм и предохранители класса CC?
Не следует предполагать их общую взаимозаменяемость. Класс CC — это специализированная система предохранителей для ответвлений цепи с функцией защиты от неправильной установки и совместимым держателем. Изделия IEC 10 x 38, миниатюрные и дополнительные предохранители могут иметь схожие номинальные габариты при различных правилах применения и номинальных характеристиках.
Можно ли проверить патронный предохранитель мультиметром?
После безопасного отключения и извлечения в соответствии с процедурой обслуживания оборудования, проверка на целостность цепи или измерение сопротивления могут подтвердить, перегорел ли плавкий элемент. Это не доказывает, что предохранитель имеет правильное напряжение, отключающую способность, рабочую характеристику, калибровку или сохранил эксплуатационную надежность. Заменяйте сомнительные или поврежденные предохранители на точно такой же одобренный тип.
Является ли держатель предохранителя тем же самым, что и разъединитель?
Нет. Базовый держатель предохранителя обеспечивает крепление и электрические контакты. Он не рассчитан на автоматическое включение или отключение тока нагрузки и не предназначен для использования в качестве устройства изоляции.
Технические источники
- IEC 60127-1:2023, Миниатюрные плавкие предохранители, определения и общие требования
- IEC 60269-1:2024, Низковольтные плавкие предохранители, общие требования
- IEC 60269-2:2013 с AMD1:2016 и AMD2:2024, стандартизированные промышленные системы плавких предохранителей
- UL Solutions, услуги по сертификации плавких предохранителей и держателей предохранителей, области применения UL 248 и UL 4248
- Littelfuse, руководство по маркировке торцевых крышек плавких предохранителей IEC 5 x 20 мм
- SCHURTER, характеристики и маркировка плавких вставок
- Eaton, различие между блоками плавких предохранителей класса CC и дополнительными блоками 10 x 38
Стандарты определяют семейства продуктов и системы испытаний, однако безопасное применение по-прежнему зависит от точного технического паспорта плавкого предохранителя, документации на держатель, защищаемого оборудования и правил монтажа.
