Whole-House vs Individual Surge Protectors: Need Both?

Um dispositivo de proteção contra surtos (SPD) para a casa toda e um protetor de surtos de tomada protegem locais diferentes, portanto, não são substitutos diretos. Um SPD montado no painel oferece proteção abrangente para os circuitos a jusante e cargas ligadas diretamente à fiação. Um SPD de tomada protege apenas o equipamento conectado a ele e pode adicionar proteção próxima a eletrônicos sensíveis.

Muitas residências ocupadas pelos proprietários beneficiam-se de ambas as camadas. Um SPD de painel é geralmente a primeira prioridade quando a residência contém controles eletrônicos de HVAC, bombas de calor, bombas de poço, eletrodomésticos inteligentes, um carregador de VE ou outros equipamentos ligados diretamente à fiação. Os SPDs de tomada continuam sendo úteis para computadores, equipamentos de rede, televisores e outras cargas sensíveis. Locatários ou ocupantes sem acesso ao painel podem ter que começar com a proteção de tomada.

Uma régua de tomadas comum é diferente: ela pode fornecer tomadas extras e proteção contra sobrecarga sem oferecer proteção contra surtos. Se essa distinção é a sua principal dúvida, consulte nosso guia sobre a diferença entre uma régua de tomadas e um protetor contra surtos.

SPD para a casa toda versus SPD de tomada: comparação rápida

Fator de decisão	SPD de casa inteira ou de quadro	SPD de tomada
Ponto de instalação	Equipamento de serviço, quadro principal ou quadro de distribuição, dependendo do produto e das normas aplicáveis	Tomada próxima ao equipamento; pode ser conectada por cabo, plugue direto ou integrada à tomada
Protection scope	Fornece um caminho de proteção para circuitos, tomadas e equipamentos cabeados a jusante	Protege apenas o equipamento conectado através desse dispositivo
Principal ponto forte	Proteção ampla no nível de distribuição elétrica	Proteção adicional próxima a equipamentos sensíveis selecionados
Principal limitação	Não protege automaticamente caminhos de entrada coaxiais, telefônicos, Ethernet, de antena ou outros caminhos que não sejam de energia	Não pode proteger outras tomadas, circuitos ou equipamentos cabeados
Instalação	Normalmente requer um eletricista qualificado e acesso a equipamentos de serviço ou painel	Conectável pelo usuário quando usado exatamente conforme marcado e instruído
Verificação do produto	Tensão do sistema, esquema de aterramento, modos de proteção, tipo, classificação ou nível de proteção de tensão, correntes nominais de descarga, coordenação de curto-circuito e indicação de status	Tensão do sistema, certificação do produto para o mercado, desempenho de proteção de tensão, classificação de carga, indicação de status de proteção e instruções do fabricante
Melhor uso imediato	Residências com acesso ao painel, circuitos múltiplos e cargas eletrônicas importantes com conexão fixa	Inquilinos, cargas sensíveis individuais ou um estágio adicional de proteção no ponto de uso
Pode substituir o outro?	Não em todas as aplicações	Não em todas as aplicações

Um SPD limita sobretensões transitórias; ele não regula uma alimentação que permanece muito alta ou muito baixa. Para o princípio de operação e limites funcionais, comece com o que um dispositivo de proteção contra surtos faz.

Matriz de decisão rápida: Painel, Plug-In, Ambos ou Nenhum?

Use esta matriz antes de comparar as classificações dos produtos.

Sua situação	Primeira prioridade	Porquê	O que resta verificar
Você é proprietário da residência, pode modificar o painel e possui equipamentos eletrônicos importantes conectados diretamente à rede	SPD de casa inteira ou de quadro	Um dispositivo plug-in não pode proteger equipamentos que não estejam conectados através dele	Cargas sensíveis plug-in, caminhos de entrada de sinal/dados e compatibilidade do produto
Você aluga ou não tem acesso ao quadro elétrico	SPD plug-in no equipamento selecionado	Ele fornece uma camada de ponto de uso disponível sem intervenção no quadro	Se a edificação já possui proteção a montante e se as linhas de dados/coaxial também precisam de proteção
Você possui tanto cargas eletrônicas conectadas permanentemente quanto equipamentos plug-in sensíveis	Ambos	Os dispositivos protegem locais diferentes e podem formar uma estratégia em camadas	Coordenação, instruções de instalação e outros caminhos de entrada condutivos
Seu principal problema é alta tensão sustentada, baixa tensão, oscilações repetidas ou suprimento instável	Nem como a solução completa	Os SPD lidam com transientes de curta duração, não com todas as condições de qualidade de energia	Monitoramento de tensão, diagnóstico de suprimento, falhas de fiação e a função de proteção contra sobretensão apropriada
O edifício possui um sistema de proteção contra descargas atmosféricas externo ou alta exposição a raios	Projeto coordenado, frequentemente incluindo múltiplos locais de SPD	A proteção contra descargas atmosféricas envolve equipotencialização, circuitos de potência, circuitos de sinal e limites de instalação	Avaliação de risco e projeto conforme as normas locais aplicáveis de proteção contra descargas atmosféricas e instalação
O equipamento recebe energia, além de cabos coaxiais, de antena, Ethernet, telefone ou de controle	SPD de energia, além de proteção adequada para as outras interfaces	Um surto pode atingir o equipamento através de qualquer caminho condutivo conectado	Tensão da interface, largura de banda, aterramento, blindagem e equipotencialização

A decisão, portanto, não é “qual dispositivo é melhor?” É “quais caminhos de proteção esta residência necessita?”

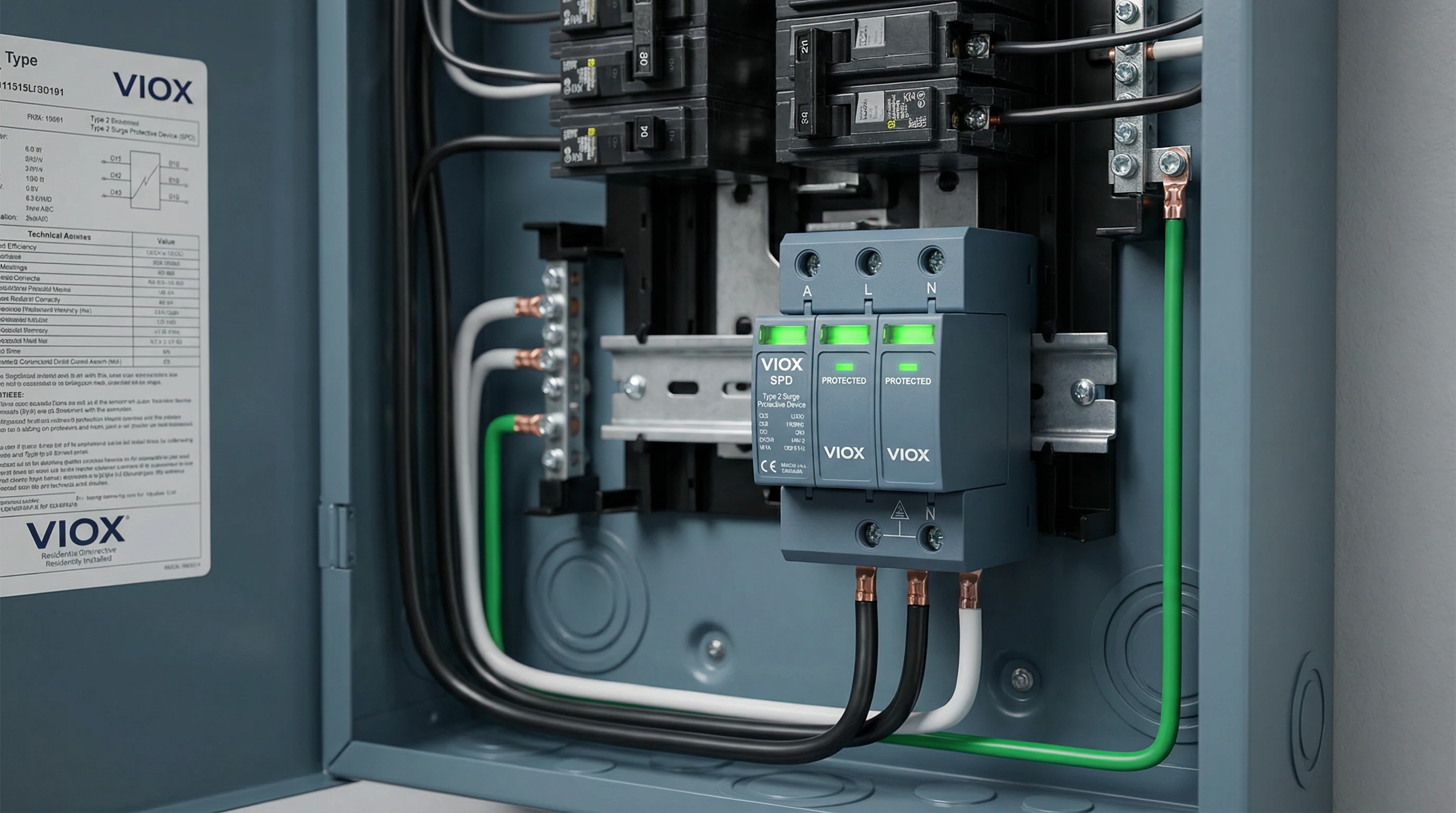

O que um SPD de casa inteira protege

Um SPD residencial é instalado no ou próximo ao equipamento de serviço ou distribuição. Durante a operação normal, seus elementos de proteção permanecem em estado de prontidão. Quando um transiente eleva a tensão através de um modo protegido, o SPD fornece um caminho controlado para a corrente de surto e limita o estresse de tensão aplicado ao equipamento a jusante.

A sua vantagem prática é a abrangência. Um SPD de painel selecionado e instalado corretamente pode contribuir para a proteção de:

circuitos derivados em toda a casa;
controles de HVAC e bombas de calor conectados permanentemente;
bombas fixas, equipamentos de garagem, controles de iluminação e sistemas de segurança;
circuitos de tomadas e os aparelhos conectados a eles;
painéis de distribuição a jusante, sujeitos ao layout e coordenação do sistema.

Isso não significa que cada dispositivo conectado veja a mesma tensão durante um surto. O desempenho real depende das características declaradas do SPD, do caminho do surto, do modo de proteção, do roteamento dos condutores, da equipotencialidade, da configuração do painel e da impedância das conexões. Condutores de conexão longos ou com laços podem adicionar tensão durante um surto rápido, mesmo quando o próprio SPD possui uma classificação laboratorial adequada.

O que “casa inteira” não significa

Um SPD de painel não cria um escudo impenetrável ao redor do edifício. Em particular, ele não realiza por si só:

garantir a sobrevivência do equipamento durante todos os eventos de descarga atmosférica;
substituir um sistema externo de proteção contra descargas atmosféricas onde este seja necessário;
corrigir falhas de aterramento ou de equipotencialização;
proteger um cabo coaxial, telefônico, Ethernet, de antena ou de controle que não esteja protegido;
regular sobretensão ou subtensão sustentada;
substituir a proteção contra sobrecorrente, proteção contra falta à terra ou outros dispositivos de segurança necessários.

Leitores que avaliam a exposição a descargas atmosféricas devem revisar separadamente o que um SPD pode e não pode fazer contra raios.

O que um protetor contra surtos plug-in protege

Um SPD plug-in é instalado no ponto de utilização. Na terminologia norte-americana, a UL Solutions identifica produtos conectados por cabo, plug-in direto e do tipo tomada dentro do contexto de SPD Tipo 3. A marcação exata e as condições de instalação ainda devem ser verificadas no produto.

Um SPD plug-in pode fornecer um estágio de proteção local para equipamentos como:

computadores desktop e monitores;
roteadores, switches e outros equipamentos de rede;
televisores e sistemas audiovisuais;
equipamentos de escritório doméstico;
outros eletrônicos conectados por plugue dentro da classificação de carga e das instruções do dispositivo.

Sua abrangência é igualmente importante: ele protege apenas as cargas conectadas através dele. Ele não pode proteger uma placa de controle de HVAC, uma bomba de calor ligada diretamente à rede, outro cômodo ou um circuito derivado separado.

Uma régua de tomadas não é automaticamente um protetor contra surtos

Uma régua de tomadas simples fornece principalmente tomadas adicionais. Ela pode incluir uma chave e um dispositivo de sobrecorrente sem conter um SPD. A ESFI também alerta que nem todas as réguas de tomadas oferecem proteção contra surtos. Procure pela marcação do produto que identifica o dispositivo como um protetor contra surtos ou SPD conforme o sistema de certificação utilizado no seu mercado. Um indicador genérico de “energia”, “ligado” ou “aterrado” não é necessariamente um indicador de status de proteção.

Para produtos de conexão direta (plug-in), avalie a declaração completa em vez de apenas um número de marketing. Uma classificação de joules pode fornecer informações relacionadas à energia sob o método de teste do fabricante, mas não substitui a compatibilidade de tensão, o desempenho de proteção, a certificação, a indicação de status e o uso seguro de carga. Os limites desta métrica são abordados no guia de classificação de joules de protetores contra surtos.

Você ainda precisa de protetores de conexão direta após instalar um SPD residencial completo?

Muitas vezes, sim — mas não como uma regra automática para todas as tomadas.

O orientação residencial do National Institute of Standards and Technology (NIST) descreve arquiteturas que utilizam um protetor no quadro de distribuição, com protetores de conexão direta mantidos próximos a aparelhos especialmente sensíveis. O dispositivo a montante atende ao caminho de distribuição elétrica mais amplo; o dispositivo a jusante adiciona proteção em cargas selecionadas.

SPDs de conexão direta são mais justificáveis após um SPD de quadro quando:

o equipamento é sensível, valioso ou difícil de substituir;
vários dispositivos relacionados compartilham um local, como um escritório doméstico ou gabinete de rede;
o fabricante do produto recomenda proteção a montante coordenada;
o circuito de alimentação é apenas uma das várias interfaces sendo protegidas nesse equipamento;
a instalação foi avaliada como necessitando de proteção em camadas.

Eles não são exigidos automaticamente em todas as lâmpadas, carregadores ou aparelhos. Adicionar dispositivos sem verificar suas marcações, limitações de carga, condição e coordenação não prova uma proteção melhor.

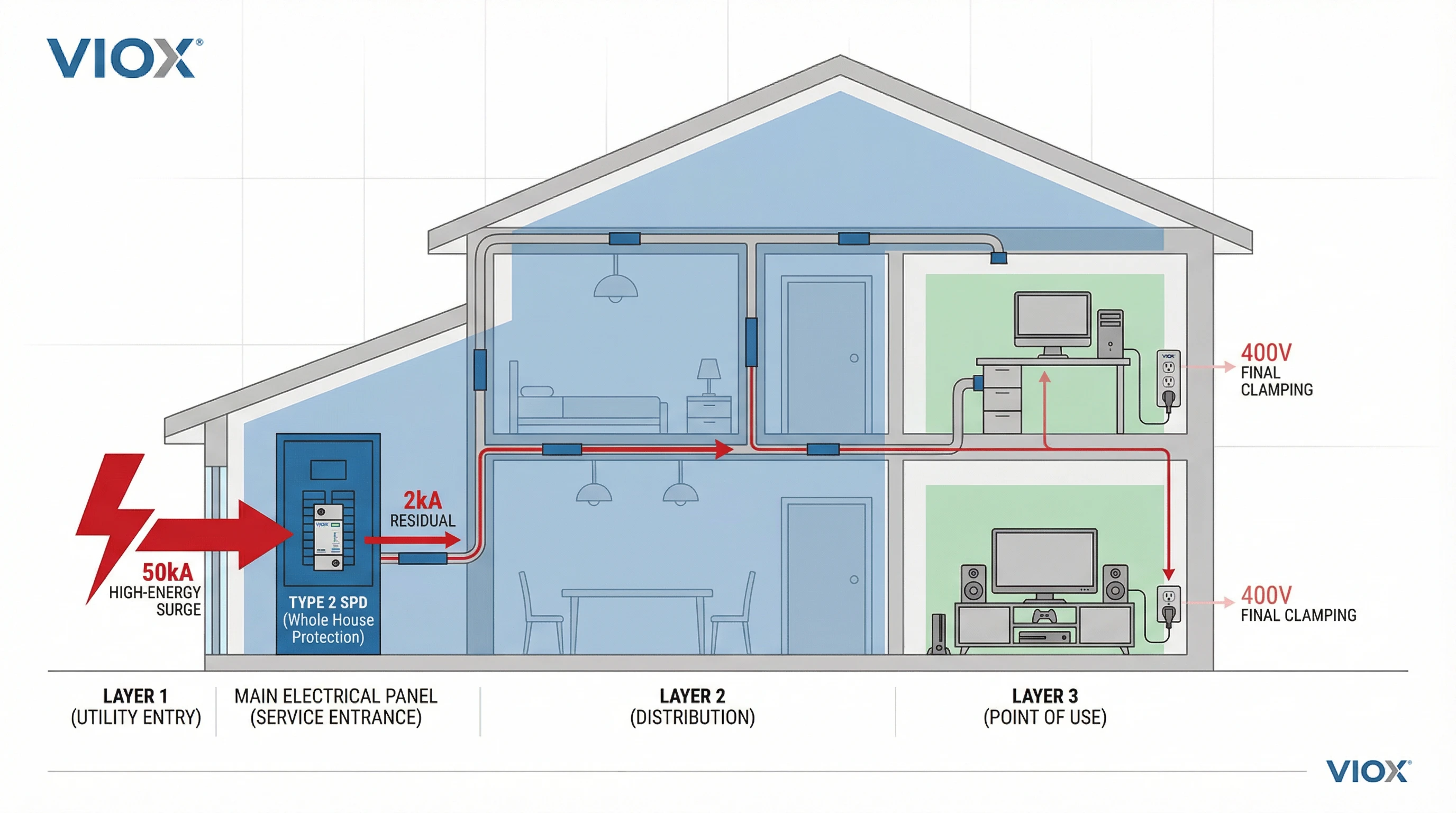

Como funciona a proteção contra surtos em camadas

A proteção em camadas coloca SPDs em diferentes limites do sistema elétrico. Um SPD de quadro cria um caminho de corrente de surto a montante. Um SPD de encaixe pode fornecer outro estágio de proteção próximo a equipamentos selecionados. SPDs adicionais podem ser usados em quadros a jusante ou em outras interfaces quando a arquitetura do sistema os exigir.

O princípio de engenharia é simples, mas a divisão de corrente e tensão não é universal. Ela depende de:

as características de tensão-corrente de cada SPD;
os modos de proteção fornecidos;
a impedância do condutor entre os estágios;
a forma de onda e a fonte do surto;
o arranjo de aterramento e equipotencialização;
o equipamento a jusante e suas interfaces conectadas;
os requisitos de coordenação e instalação do fabricante.

Por essa razão, não é tecnicamente fundamentado afirmar que um SPD de painel sempre reduzirá uma corrente de surto específica a uma corrente residual fixa, ou que um SPD de encaixe sempre apresentará uma tensão exata ao equipamento. Esses valores requerem um circuito de teste, produtos, modos, forma de onda e pontos de medição definidos.

A regra prática relevante é:

Utilize um SPD a montante adequado para a posição de serviço ou distribuição e, em seguida, adicione proteção no ponto de utilização onde a carga protegida, a exposição e as instruções do produto assim o justifiquem. Não presuma que dois produtos não relacionados sejam coordenados apenas porque ambos estão rotulados como “protetor contra surtos”.”

Para uma comparação mais aprofundada das posições testadas de SPD, veja DPS Tipo 1 vs Tipo 2 vs Tipo 3.

Caminhos de proteção que ambos os dispositivos podem ignorar

A maioria das comparações residenciais termina nos condutores de energia. Isso pode deixar a fronteira mais importante do sistema sem explicação.

Linhas coaxiais, Ethernet, telefônicas, de antena e de controle

O equipamento pode ser conectado a mais de uma rede condutora. Uma televisão pode receber energia e cabo coaxial. Um roteador pode receber energia AC e uma conexão Ethernet externa. Um controlador de segurança pode conectar-se à energia, sensores e cabeamento de comunicação.

Um SPD de potência não limita automaticamente um transiente que chegue por esses outros condutores. Onde interfaces adicionais requerem proteção, o SPD de sinal selecionado deve corresponder à tensão da interface, ao método de sinalização, à largura de banda, ao conector, ao arranjo da blindagem, ao aterramento e ao ambiente de instalação. Trate isso como uma tarefa de seleção de interface separada, em vez de escolher um protetor de sinal com base na classificação em kA do SPD de potência.

Sobretensão e subtensão sustentadas

Um SPD é destinado a sobretensões transitórias. Ele não é a solução completa para uma alimentação que permanece acima ou abaixo da sua faixa normal, quedas de tensão repetidas, neutro perdido, fiação incorreta ou outra falha persistente de qualidade de energia. Essas condições exigem diagnóstico e, possivelmente, uma função de monitoramento de tensão ou desconexão. A diferença é explicada em protetor de tensão vs protetor contra surtos.

Proteção contra descargas atmosféricas diretas e proteção estrutural

Nem um produto plug-in nem um SPD de quadro devem ser apresentados como garantia contra uma descarga atmosférica direta. Uma estratégia completa de proteção contra descargas atmosféricas pode envolver interceptação de descargas, condutores de descida, equipotencialização, aterramento, SPDs de potência e proteção para serviços de sinal de entrada. Os requisitos dependem da edificação, exposição e normas locais.

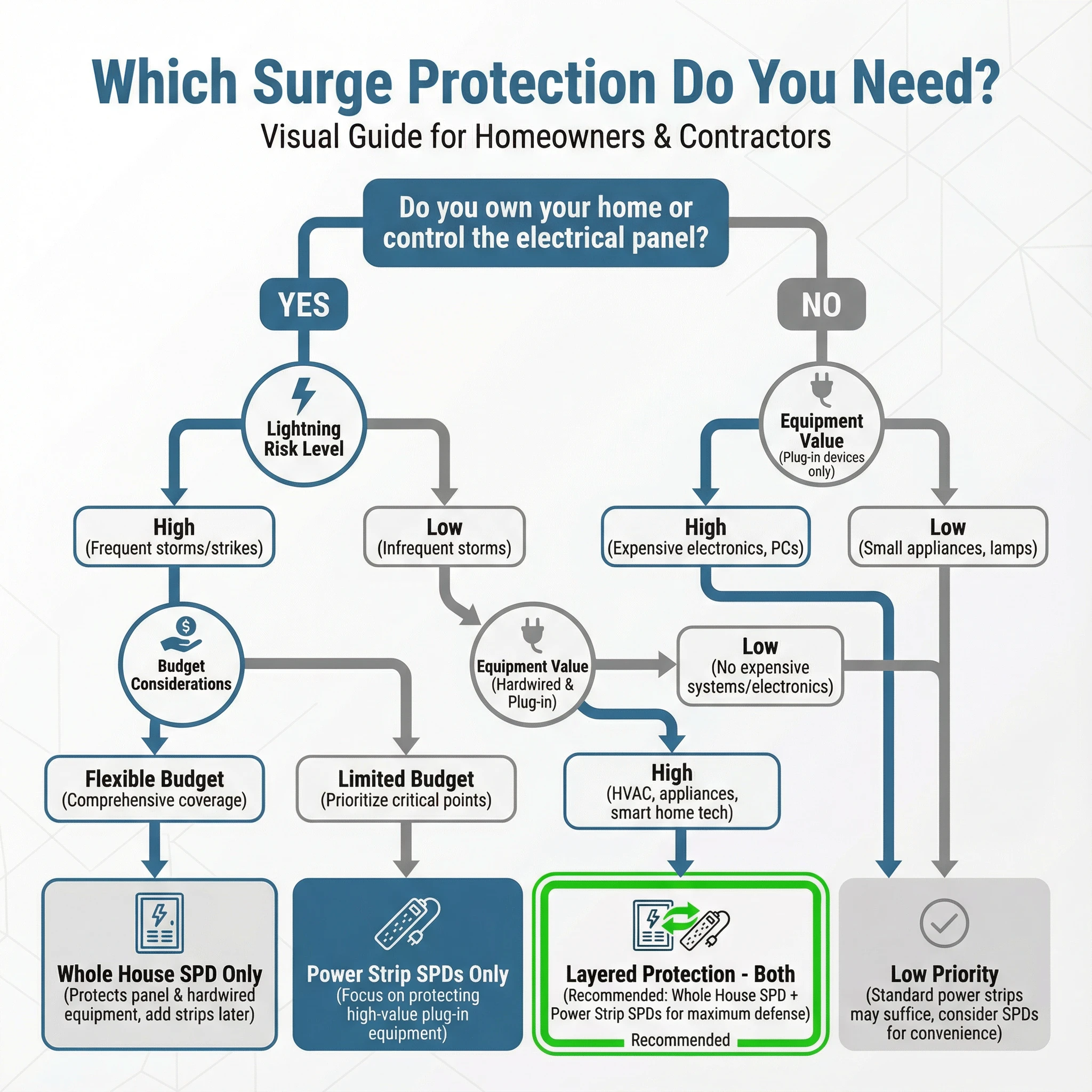

Qual estratégia se adequa à sua casa?

Proprietário com eletrônicos de HVAC e diversas cargas sensíveis plug-in

Priorize um SPD de quadro porque equipamentos importantes são cabeados fixamente e distribuídos por vários circuitos. Adicione SPDs plug-in em cargas sensíveis concentradas, como o escritório doméstico, equipamentos de rede ou sistema audiovisual, onde um estágio adicional de ponto de uso é justificado.

Decisão: Ambos.

Inquilino sem acesso ao serviço ou equipamento do quadro

Use SPDs do tipo plug-in devidamente certificados nos equipamentos selecionados. Pergunte ao administrador do imóvel se o edifício já possui proteção contra surtos a montante. Não abra ou modifique equipamentos elétricos comuns.

Decisão: Proteção plug-in em primeiro lugar.

Residência com a maioria dos equipamentos cabeados e poucos dispositivos sensíveis do tipo plug-in

Um SPD de quadro oferece um valor mais amplo do que comprar várias unidades plug-in que não conseguem proteger as cargas cabeadas. A proteção no ponto de uso pode ser adicionada seletivamente em vez de automaticamente.

Decisão: Proteção de quadro em primeiro lugar; adicione SPDs plug-in onde necessário.

Residência com longos períodos de alta tensão ou oscilação frequente de luz

Não trate isso como um simples problema de compra de protetor contra surtos. Solicite uma avaliação do fornecimento, neutro, conexões, carga e comportamento da tensão. Um SPD pode continuar fazendo parte do sistema de proteção contra transientes, mas ele não resolve a condição persistente subjacente.

Decisão: Diagnóstico primeiro; nenhum dos tipos de SPD é a solução completa.

Residências com antenas no telhado, cabos de dados externos ou múltiplas entradas de serviço

A proteção apenas do circuito de potência deixa outros caminhos abertos. O sistema pode precisar de proteção coordenada de potência e sinal juntamente com o aterramento correto nos pontos de entrada.

Decisão: Proteção coordenada de múltiplos caminhos, não apenas mais réguas de tomadas.

O que verificar antes de comparar produtos

A comparação determina o local de proteção. Ela não finaliza a seleção do produto.

Verificações do SPD no painel

Tensão e configuração do sistema AC;
arranjos de aterramento e modos de proteção exigidos;
posição de instalação permitida e tipo de SPD sob a estrutura aplicável;
classificação de tensão de operação contínua;
nível de proteção de tensão ou classificação de proteção de tensão declarados;
classificações de corrente de descarga sob suas formas de onda de teste declaradas;
corrente de falha disponível e coordenação de curto-circuito/proteção de retaguarda necessária;
roteamento de condutores e instruções do fabricante sobre o comprimento dos condutores;
indicação de status de proteção e, quando necessário, sinalização remota;
evidência de certificação exigida pelo projeto ou jurisdição.

Verificações de SPD plug-in

tensão de alimentação adequada e sistema de plugue/tomada;
certificação ou listagem apropriada para o mercado;
desempenho de proteção de tensão declarado sob o método de teste aplicável;
restrições de corrente de carga e carga conectada;
uma indicação dedicada de status de proteção ou comportamento de desconexão;
restrições do fabricante para instalação, extensões, réguas de energia e equipamentos conectados;
proteção para interfaces de não potência quando essas interfaces estiverem presentes.

Não compare o valor Up da IEC de um SPD de painel diretamente com a Classificação de Proteção de Tensão (VPR) da UL de um produto de conexão plug-in como se fossem a mesma medição. Não compare Imax, In, SCCR, Isccr e joules como medidas intercambiáveis. Cada declaração responde a uma pergunta diferente dentro de uma estrutura de teste especificada. Use Como ler uma ficha técnica de um DPS ao passar da estratégia de proteção para uma especificação real.

Limite das normas: UL/NEC e IEC não são um único sistema de classificação

Os termos Tipo 1, Tipo 2 e Tipo 3 aparecem em mais de um ambiente de normas, mas as definições, testes, classificações e regras de instalação devem ser interpretados dentro da estrutura aplicável.

Contexto	O que verificar	Limite importante.
Avaliação de produto norte-americana	Tipo UL 1449 aplicável, listagem do produto, MCOV, VPR, In, SCCR, modos de proteção e instruções de instalação	A UL Solutions inclui produtos do Tipo 1–3 conectados permanentemente, bem como produtos do Tipo 3 conectados por cabo, plug-in direto e de tomada; utilize a marcação exata do produto
Código de instalação dos Estados Unidos	Edição adotada do National Electrical Code, emendas locais, requisitos de serviço/alimentador e autoridade com jurisdição	Os requisitos do NEC não são automaticamente lei em toda parte; a adoção e as emendas variam
IEC AC low-voltage SPD	IEC 61643-11 em conjunto com a IEC 61643-01, Tipo declarado, Uc, Up, In, Imax ou Iimp quando aplicável, modos de proteção e declarações de curto-circuito	Os termos e resultados de testes da IEC não devem ser convertidos em valores UL por uma simples tabela de um para um

Nos Estados Unidos, O NEC 230.67 aborda SPDs listados de Tipo 1 ou Tipo 2 para serviços que alimentam ocupações especificadas, incluindo unidades habitacionais. Aplique o requisito de acordo com a edição da NEC e as emendas adotadas pela autoridade local. Não transforme a existência de um requisito da NEC em uma declaração global de que todas as residências existentes em todas as jurisdições devem ser adaptadas da mesma maneira.

Para mercados IEC, IEC 61643-11:2025 cobre SPDs de potência de baixa tensão em AC e destina-se a ser lido em conjunto com a última edição da IEC 61643-01. Os requisitos do produto ainda devem ser combinados com as normas nacionais de instalação e o sistema elétrico real.

Limites de instalação e manutenção

A instalação de SPD em painel envolve equipamentos de serviço ou distribuição e deve ser realizada por uma pessoa qualificada sob as normas locais aplicáveis. O instalador deve verificar o circuito, as instruções do produto, os modos de conexão, os requisitos de sobrecorrente ou proteção de retaguarda, a corrente de falta disponível, o roteamento dos condutores e o procedimento de isolamento seguro.

A qualidade da instalação é parte do desempenho contra surtos. Evitar comprimentos desnecessários de condutores, laços e impedância compartilhada pode ser tão importante quanto selecionar uma classificação de etiqueta adequada. Veja Erros de instalação de SPD envolvendo comprimento dos cabos, aterramento, configuração da fiação e indicação de status.

Após a instalação:

identifique qual indicador mostra especificamente o status da proteção;
não confunda um indicador de energia com um indicador de integridade da proteção;
siga as instruções de inspeção e substituição do fabricante;
inspecione o sistema de proteção após um evento severo conhecido quando as instruções ou o procedimento local exigirem;
substitua um módulo/dispositivo com falha ou desconectado por um produto compatível;
não aplique uma idade de substituição universal para todos os painéis e SPD plug-in.

Se um SPD plug-in com interruptor continua a fornecer proteção quando seu interruptor está desligado depende de seu circuito interno e projeto do produto. Não deduza a resposta apenas pela posição do interruptor. Se for necessário isolamento completo e for seguro fazê-lo, desconecte o equipamento da energia e lembre-se de que outras conexões condutoras ainda podem permanecer.

Para orientação de substituição baseada na condição, consulte como determinar quando um protetor contra surtos atingiu o fim de sua vida útil.

Regra de decisão final

Escolha um SPD de casa inteira ou de quadro primeiro quando o objetivo principal é uma proteção ampla para circuitos a jusante e equipamentos eletrônicos de conexão fixa.

Escolher SPDs do tipo plug-in primeiro quando o acesso ao quadro não está disponível ou quando dispositivos eletrônicos plugáveis selecionados precisam de uma camada de proteção imediata no ponto de uso.

Escolher ambos quando a residência possui cargas importantes de conexão fixa e equipamentos sensíveis do tipo plug-in, desde que os produtos sejam adequados para seus locais e usados de acordo com as instruções aplicáveis.

Escolher nenhum dos dois como a resposta completa quando o problema real é a variação sustentada de tensão, uma falha na fiação, falta de equipotencialização, um caminho de dados/sinal desprotegido ou um requisito de proteção contra raios que necessita de um projeto de sistema mais amplo.

A melhor estratégia não é a que possui o maior valor em kA ou joules. É aquela que fecha os caminhos de surto relevantes com dispositivos selecionados, instalados e passíveis de manutenção de forma correta. Para avaliar as opções disponíveis montadas em painel após definir a estratégia de proteção, revise a Família de produtos SPD VIOX e solicite as classificações específicas do modelo e os documentos de certificação para o mercado pretendido.
