Um protetor de tensão desconecta uma carga quando a alimentação medida permanece acima ou abaixo dos limites de tensão configurados. Um protetor contra sobretensões, mais precisamente um dispositivo de proteção contra surtos (SPD), limita a sobretensão transitória curta conduzindo a corrente de surto através de um caminho de proteção definido.
Eles resolvem problemas diferentes:
- Escolha um protetor de tensão para sobretensão e subtensão sustentadas ou recorrentes.
- Escolha uma SPD para transientes curtos associados a efeitos de raios, comutação ou eventos de surto similares.
- Utilização ambos quando a instalação está exposta a ambos os tipos de perturbação.
- Escolha um regulador, UPS ou outra solução se a carga precisar continuar operando durante uma variação de tensão ou uma interrupção.
Nenhum dos dispositivos é universalmente “melhor”. A escolha correta depende do comportamento da tensão, de quanto tempo a condição persiste e se a resposta necessária é desconectar a carga ou limitar um transiente.
Nota de escopo: Neste artigo, “protetor de tensão” significa um protetor de sobretensão e subtensão automático ou relé de monitoramento de tensão que inicia a desconexão. Alguns vendedores usam a mesma expressão para reguladores de tensão, réguas de proteção contra surtos ou dispositivos multifuncionais, portanto, a função real na folha de dados deve ser sempre verificada.

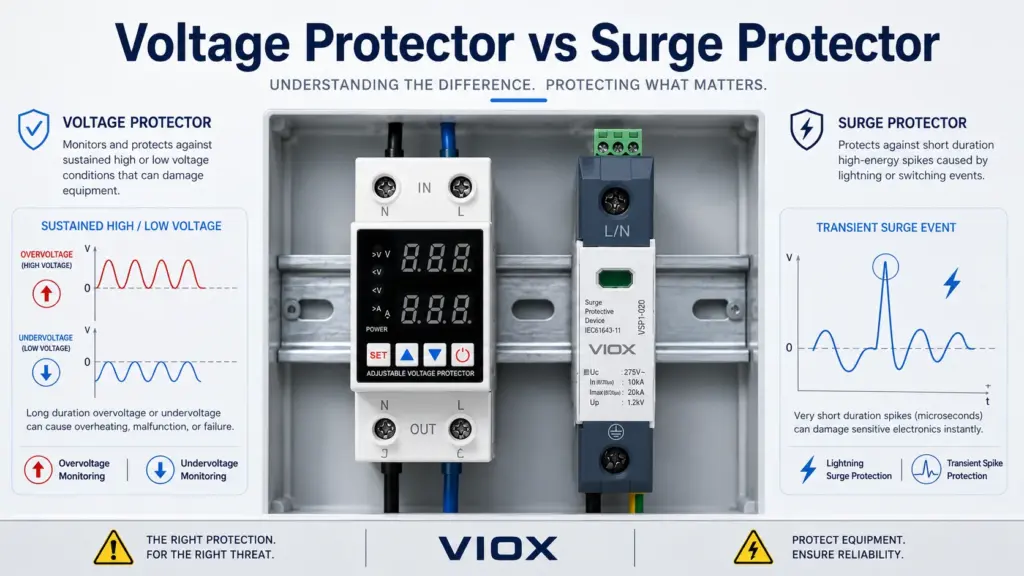

Protetor de Tensão vs. Protetor contra Surtos: Tabela de Decisão
| Ponto de decisão | Protetor de tensão | Protetor contra surtos / SPD |
|---|---|---|
| Perturbação primária | A alimentação permanece fora de uma janela permitida de sobretensão ou subtensão | Sobretensão transitória curta |
| Ação de proteção | Abre um dispositivo de comutação interno ou comanda um contator para desconectar a carga | Altera a impedância e conduz a corrente de surto, limitando a tensão nos condutores protegidos |
| Carga durante a operação | A energia é interrompida | A energia normalmente não é interrompida intencionalmente pela ação de limitação de surto |
| Proteção de baixa tensão | Sim, quando o monitoramento de subtensão é fornecido e configurado | Nenhum |
| Proteção contra alta tensão sustentada | Sim, dentro da capacidade de monitoramento e comutação declarada do dispositivo | Não é a função pretendida do SPD |
| Proteção contra transientes induzidos por raios ou manobras | Não substitui um SPD | Função principal quando o SPD é selecionado e instalado corretamente |
| Função de conexão típica | No caminho da carga ou em um circuito de controle que opera um dispositivo de manobra | Geralmente conectado em paralelo entre condutores definidos ou modos de proteção |
| Limitação principal | Desconecta em vez de corrigir a alimentação e não se destina a limitar a energia de surto | Não regula a tensão, não eleva a baixa tensão, não fornece energia de reserva nem substitui a proteção contra subtensão sustentada |

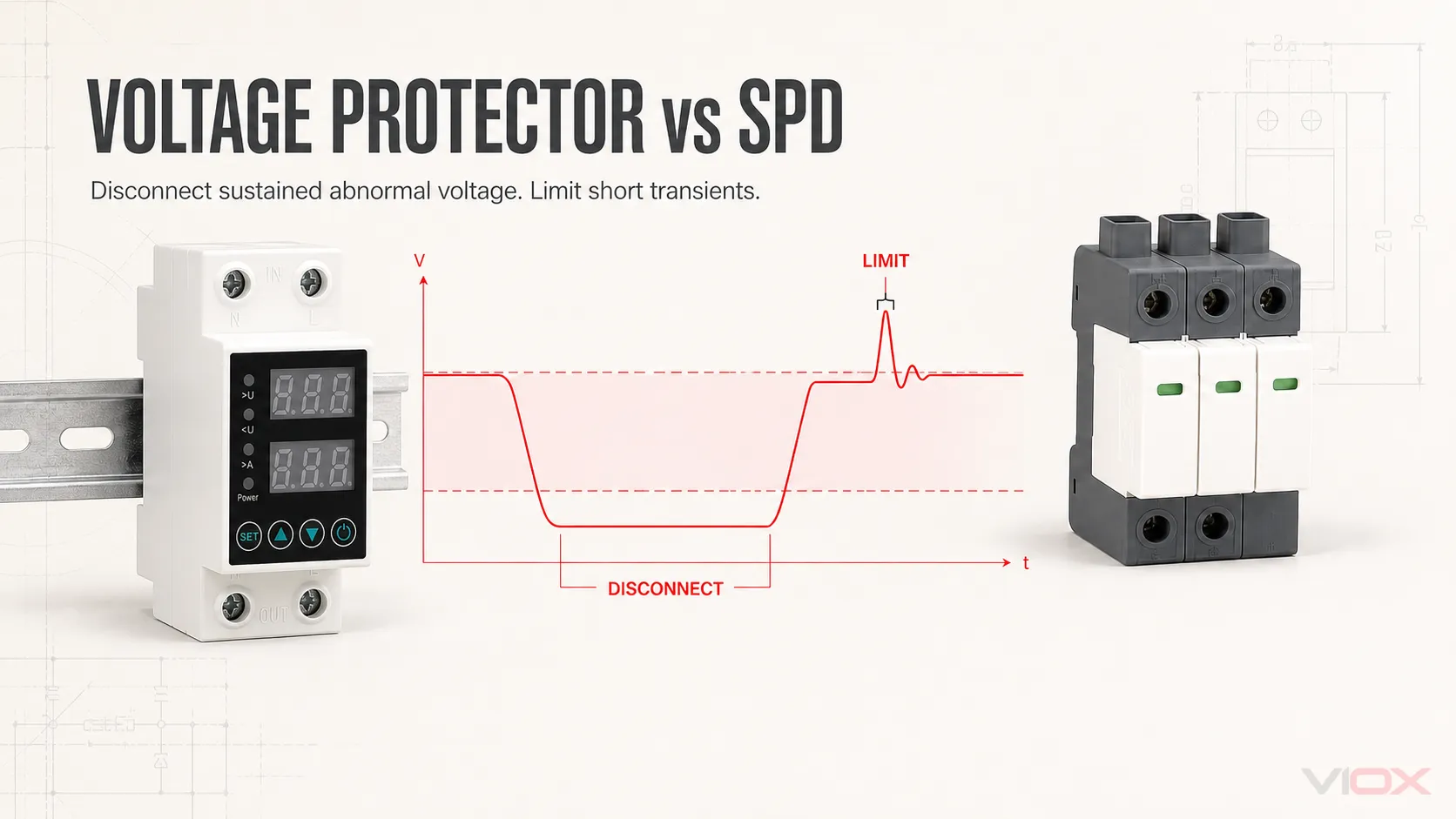

A regra confiável mais curta é:
Tensão fora da faixa que persiste → desconecte-a. Tensão transitória curta → limite-a. Exposição a ambos → coordene ambas as funções.
O ponto principal é a duração da perturbação e a ação de proteção

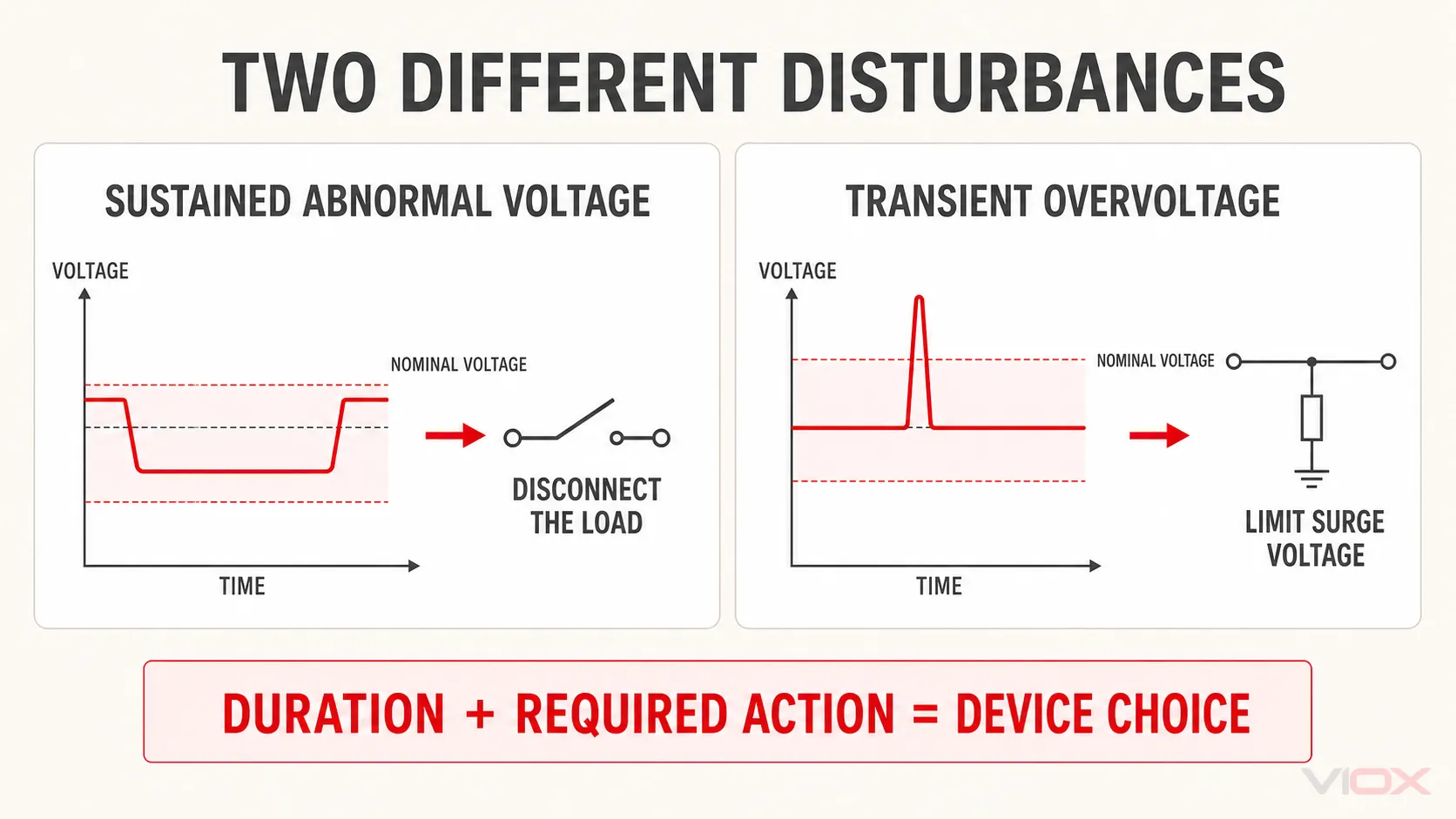

“Sobretensão” é uma descrição ampla, não um único evento elétrico. Duas condições podem elevar-se acima da tensão nominal e, ainda assim, exigir proteções diferentes.
Um tensão de alimentação anormal sustentada permanece presente por tempo suficiente para que um dispositivo de monitoramento determine que a alimentação saiu de sua janela permitida. Onde a desconexão da carga for uma resposta de proteção apropriada, a reconexão segue a lógica de recuperação configurada do dispositivo.
Um sobretensão temporária (TOV) requer uma avaliação de sistema mais específica e não deve ser tratada apenas como outro nome para um desvio de alimentação comum de longo prazo. Se um protetor de tensão é uma parte apropriada da resposta, isso depende da magnitude e duração da TOV, do sistema de aterramento, da capacidade de suportabilidade do equipamento, do comportamento de TOV declarado do SPD instalado e das normas de instalação locais aplicáveis. Portanto, não se deve presumir que um protetor de tensão geral resolva todos os cenários de TOV por si só.
Um sobretensão transitória é um evento curto causado por efeitos como raios ou manobras. A ação necessária é limitar o estresse de tensão enquanto se fornece um caminho para a corrente de surto. A IEC 61643-11 descreve os SPDs de baixa tensão AC como dispositivos que contêm pelo menos um componente não linear e destinados a limitar tensões de surto e desviar correntes de surto.
Esta distinção também explica por que um valor de tensão aparentemente baixo, por si só, não pode identificar o dispositivo correto. Uma medição de qualidade de energia, registro de eventos, alarme de equipamento ou investigação da fonte pode ser necessária para determinar se o problema é uma condição de suprimento persistente, um transitório, uma interrupção ou um distúrbio completamente diferente.
Como um protetor de tensão responde?
Um protetor de tensão normalmente segue uma sequência de monitoramento e desconexão:
- Ele mede a tensão de alimentação relevante.
- Ele compara a medição com os limites de sobretensão e subtensão configurados.
- Quando a condição de disparo é satisfeita, sua saída muda de estado.
- A carga é desconectada diretamente ou através de um contator, dependendo do projeto do dispositivo.
- A reconexão ocorre de acordo com o limite de recuperação, a histerese e a lógica de atraso do produto.
Os limites exatos, o comportamento de atraso, a capacidade nominal dos contatos e o método de rearme são específicos de cada produto. Um relé de monitoramento trifásico também pode supervisionar a perda de fase, a sequência de fase ou a assimetria, mas esses recursos não devem ser presumidos para todo protetor de tensão.
O ponto essencial é que o dispositivo remove uma alimentação insegura da carga. Ele normalmente não mantém a saída em uma tensão constante.
Como um SPD responde?
Um dispositivo de proteção contra surtos normalmente permanece em um estado de espera de alta impedância em uma tensão de sistema aceitável. Quando um transitório faz com que a tensão em um modo protegido aumente, um componente não linear muda de estado e fornece um caminho de menor impedância para a corrente de surto. Isso limita a tensão transitória que chega aos equipamentos a jusante.
A corrente nem sempre viaja simplesmente “para o terra”. Dependendo do sistema e da topologia do SPD, os modos protegidos podem incluir fase-neutro, fase-terra de proteção, neutro-terra de proteção, fase-fase ou combinações de condutores DC. O aterramento, a equipotencialização, o roteamento dos condutores, o modo de proteção e a posição de instalação influenciam o resultado.
Um SPD é, portanto, um dispositivo limitador de transientes — não um estabilizador de tensão e não um dispositivo de corte geral de alta tensão. A Schneider Electric também afirma que os protetores contra surtos não se destinam a proteger contra sobretensões temporárias abaixo de sua tensão de operação contínua máxima.
Um protetor contra surtos pode substituir um protetor de tensão?
Não. Um SPD padrão não fornece as funções principais necessárias para a proteção sustentada contra sobretensão/subtensão:
- Ele não eleva a baixa tensão.
- Ele não abre normalmente o circuito de carga porque a tensão de alimentação permanece abaixo de um limite configurado.
- Ele não se destina a absorver ou desviar continuamente a energia de uma condição de alimentação anormal sustentada.
- Sua classificação Uc ou MCOV é um limite de operação contínua usado na seleção do SPD, não um limiar de disparo de sobretensão ajustável pelo usuário para desconexão de carga.
Isto responde diretamente à pergunta comum, “Os protetores contra surtos protegem contra baixa tensão?” Eles não protegem. Se a subtensão deve causar o desligamento, o sistema precisa de monitoramento de subtensão e um meio apropriado de desconexão. Se a operação deve continuar, pode ser necessária a regulação ou suporte de energia armazenada.
Um protetor de tensão pode substituir um SPD?
Não. Um protetor de tensão é projetado para avaliar a alimentação em relação aos limites de monitoramento e, em seguida, desconectar a carga. Essa não é a mesma operação que limitar um transiente curto nos terminais do equipamento.
Mesmo que um protetor de tensão inclua uma função de disparo por sobretensão, esse rótulo não prova que ele foi testado como um SPD. A proteção contra surtos requer classificações de desempenho transiente declaradas e uma estrutura de teste aplicável. Para SPDs de baixa tensão AC, os itens relevantes do rótulo e da folha de dados podem incluir o Tipo de SPD, Uc ou MCOV, Up, In, Imax ou Iimp, modos de proteção e coordenação de curto-circuito.
Portanto, a proteção contra sobretensão não é automaticamente a mesma coisa que a proteção contra surtos. A proteção contra surtos é uma resposta especializada à sobretensão transiente; um protetor de tensão aborda uma parte diferente do espectro de distúrbios de tensão.
De qual dispositivo você precisa?

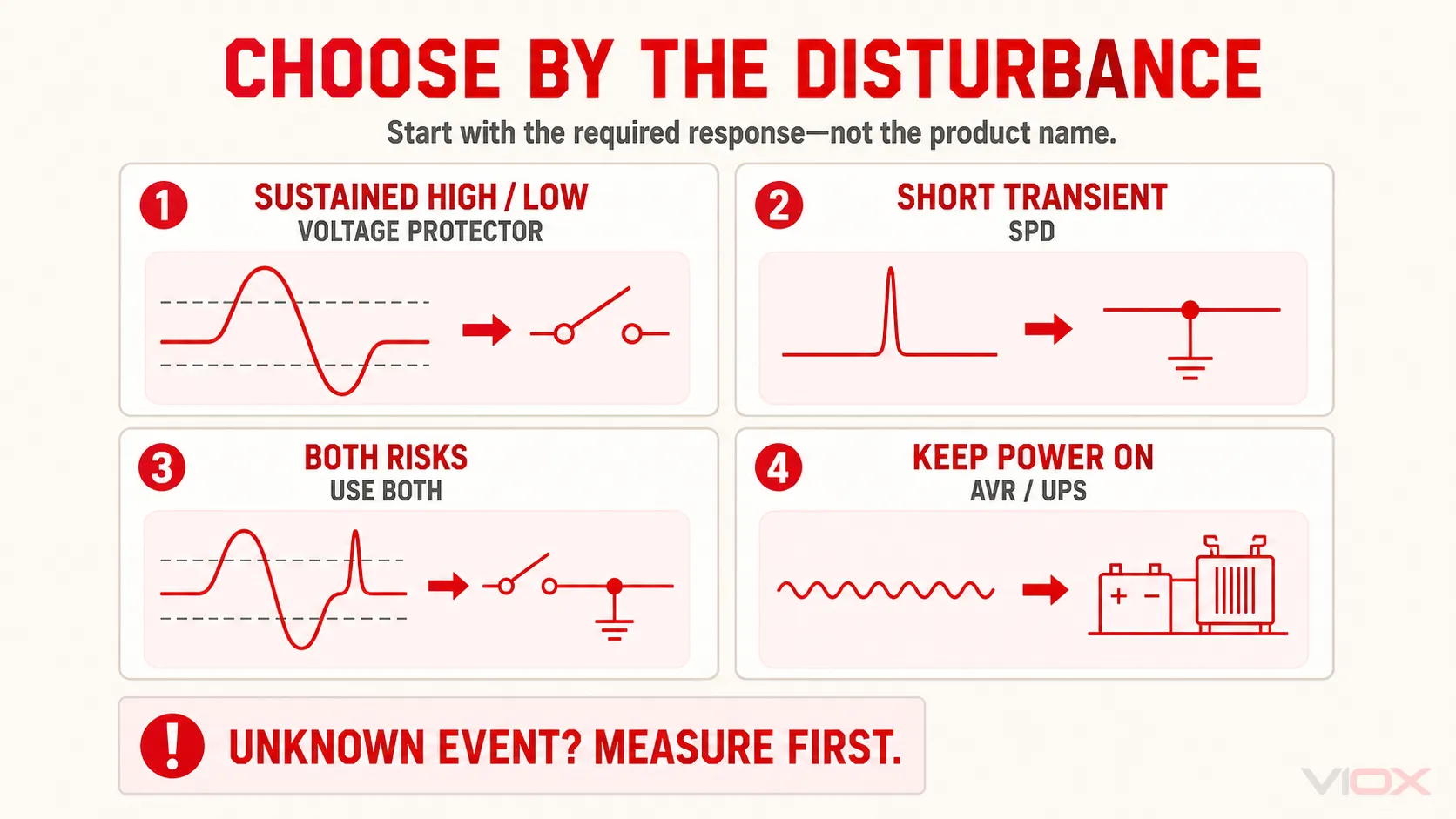

Use o problema observado — não o nome do produto — como ponto de partida para a seleção.
| Requisito observado | Direção apropriada | Porquê |
|---|---|---|
| A tensão permanece muito alta ou muito baixa e o equipamento deve desligar | Protetor de tensão | O monitoramento de limiar e a desconexão correspondem à resposta necessária |
| Exposição a transientes induzidos por raios ou por manobras | SPD | O requisito é a limitação de tensão transiente e o manuseio de corrente de surto |
| Fornecimento instável somado a exposição a transientes credíveis | Ambos | Cada dispositivo cobre uma classe de perturbação diferente |
| O equipamento deve permanecer energizado durante variações moderadas de tensão | Regulador de tensão / AVR | É necessária a regulação, não a desconexão |
| O equipamento deve continuar operando durante a interrupção | UPS ou outro sistema de energia de reserva | Nem um protetor de tensão nem um SPD fornecem energia de reserva |
| A proteção contra sobrecarga, curto-circuito ou choque elétrico é a principal preocupação | Proteção adequada contra sobrecorrente ou corrente residual | O problema não é principalmente a magnitude da tensão ou a limitação de transitórios |
| O tipo de perturbação é desconhecido | Meça ou diagnostique primeiro | A seleção do produto sem a identificação do evento pode deixar o modo de falha real desprotegido |
Escolha um protetor de tensão quando
Escolha um protetor de tensão quando todas as três afirmações forem verdadeiras:
- A variável importante é a tensão de alimentação medida.
- A condição inaceitável persiste por tempo suficiente para satisfazer a lógica de disparo do dispositivo.
- Desconectar a carga é a resposta segura desejada.
Em seguida, verifique a tensão nominal, a configuração monofásica ou trifásica, os limites de sobretensão/subtensão, a histerese, a lógica de atraso e rearme, a capacidade do contato ou do contator controlado e quaisquer funções de monitoramento de fase necessárias.
Escolha um SPD quando
Escolha um SPD quando o projeto precisar limitar a sobretensão transitória em um circuito AC, DC, PV, de potência ou de sinal. A seleção depende da norma aplicável e do contexto da instalação, não apenas de um valor de kA em destaque.
Para um SPD de potência AC, verifique a tensão do sistema e o esquema de aterramento, o ponto de instalação, o Tipo de SPD, Uc ou MCOV, o nível de proteção de tensão, as correntes de descarga declaradas, os modos de proteção, a proteção de retaguarda e as condições de curto-circuito disponíveis. O guia VIOX para leitura de uma folha de dados de SPD explica esses parâmetros em detalhes.
Quando um protetor de tensão e um SPD devem ser usados juntos?
Use ambos quando a avaliação de risco identificar tanto tensão de alimentação instável quanto exposição a transientes. Uma instalação pode, por exemplo, sofrer excursões de tensão recorrentes enquanto também possui alimentadores externos, exposição a raios, comutação indutiva ou controles eletrônicos sensíveis.
Nesse arranjo, os dispositivos permanecem funcionalmente separados:
- O SPD limita a tensão transitória entre seus condutores conectados.
- O protetor de tensão monitora a tensão de alimentação e inicia a desconexão da carga quando suas configurações exigem.
- O disjuntor ou fusível fornece a função necessária de sobrecorrente e curto-circuito.
- O aterramento e a equipotencialização fornecem a referência do sistema e os caminhos de corrente exigidos pelo projeto.
“Usar ambos” não cria uma ordem de cabeamento universal. A topologia do dispositivo, o sistema de aterramento, a proteção a montante, o roteamento de condutores, o arranjo do contator, as normas locais e as instruções do fabricante determinam o projeto final. Um profissional elétrico qualificado deve coordenar esses elementos para a instalação real.
Protetor de tensão vs. Regulador de tensão: Não confunda desconexão com correção
Alguns resultados de pesquisa usam “protetor de tensão”, “regulador de tensão” e “estabilizador” de forma intercambiável. Eles não são necessariamente o mesmo produto.
- Um protetor de tensão decide se a tensão medida é aceitável e desconecta quando sua lógica de proteção é atendida.
- Um regulador de tensão ou AVR altera a relação entrada-saída para manter a tensão de saída dentro de sua capacidade de regulação.
- Um UPS fornece energia armazenada durante uma interrupção e também pode incluir funções de regulação ou relacionadas a surtos.
- Um SPD limita a sobretensão transitória.
Um produto multifuncional pode combinar mais de uma função, mas cada função deve ser verificada a partir de suas classificações, norma de teste, diagrama de fiação e comportamento operacional declarado. A palavra “proteção” no invólucro não é evidência de que todas as quatro funções estejam presentes.
Regra de Seleção Final
A decisão entre protetor de tensão e protetor contra surtos torna-se direta quando a perturbação é definida primeiro:
- Tensão de alimentação sustentada alta ou baixa + desligamento necessário: protetor de tensão.
- Sobretenção transitória curta + limitação de tensão necessária: SPD.
- Ambas as classes de perturbação são críveis: coordene ambos.
- É necessária correção contínua ou energia de reserva: selecione um regulador, UPS ou solução de qualidade de energia projetada em vez disso.
Após identificar o SPD como a categoria de produto necessária, compare o linha de dispositivos de proteção contra surtos VIOX pela tensão do sistema, aplicação, tipo de SPD, modo de proteção e classificações declaradas.
