Mechaniczne wyłączniki czasowe do sterowania przemysłowego i komercyjnego
Porównaj mechaniczne i analogowe wyłączniki czasowe VIOX ELECTRIC do powtarzalnego sterowania w cyklu 24-godzinnym. Wybierz format montażu, minimalny interwał, zasilanie, obciążalność styków, sterowanie ręczne i rezerwę chodu przed wysłaniem zapytania o wycenę modelu.
24-godzinny cyklPowtarzalne harmonogramy dzienne
15 lub 30 m minutMinimalny interwał według modelu
Styk i obciążenieObciążenia rezystancyjne i udarowe różnią się
Sposób montażuSzyna DIN, panel, powierzchnia lub wtykane
Czym jest mechaniczny wyłącznik czasowy?
Mechaniczny wyłącznik czasowy wykorzystuje obrotową tarczę, segmenty, kołki lub krzywki do zmiany styku elektrycznego w wybranych momentach w powtarzającym się cyklu. Większość produktów z tej serii oferuje program dzienny 24-godzinny z minimalnym interwałem specyficznym dla modelu.
Wybierz wyłącznik czasowy mechaniczny dla prostego, widocznego harmonogramu cyklicznego. Użyj wyłącznika czasowego cyfrowego, gdy projekt wymaga kalendarzy tygodniowych, programów impulsowych lub cyklicznych, wielu kanałów lub bardziej złożonej logiki czasowej.
Tabela doboru mechanicznych wyłączników czasowych
Opublikowane wartości rekordu produktu do wstępnego wyboru. Zastąpiony duplikat rekordu SUL180A jest wykluczony; potwierdzić ostateczne dane zamówienia SUL180A z zatwierdzoną kartą katalogową.
| Model | Montaż | Cykl / interwał | Opublikowane zasilanie | Opublikowana praca styków | Ręczne sterowanie awaryjne | Rezerwa zegara | Ochrona |
|---|---|---|---|---|---|---|---|
| SUL160A | Szyna DIN 35 mm | 24 godz. / 15 m min | 220–240V AC, 50–60Hz | 16A rezystancyjne; 4A przy cos φ 0.6 | Stałe WŁ. / WYŁ. | 3 dni, NiMH | IP20 |
| SUL180A | Szyna DIN, moduł 1 m | 24 godz. / 15 m min | 230–240V AC, 50–60Hz | 16A rezystancyjne; 4A przy cos φ 0.6 | ON / AUTO / OFF | 3 dni | IP20 |
| SUL181D | Szyna DIN, moduły 3 m | 24 godz. / 15 m min | 230V AC | 16A rezystancyjne; 4A indukcyjne | ON / AUTO / OFF | NiMH; czas trwania nieokreślony | Nie określono |

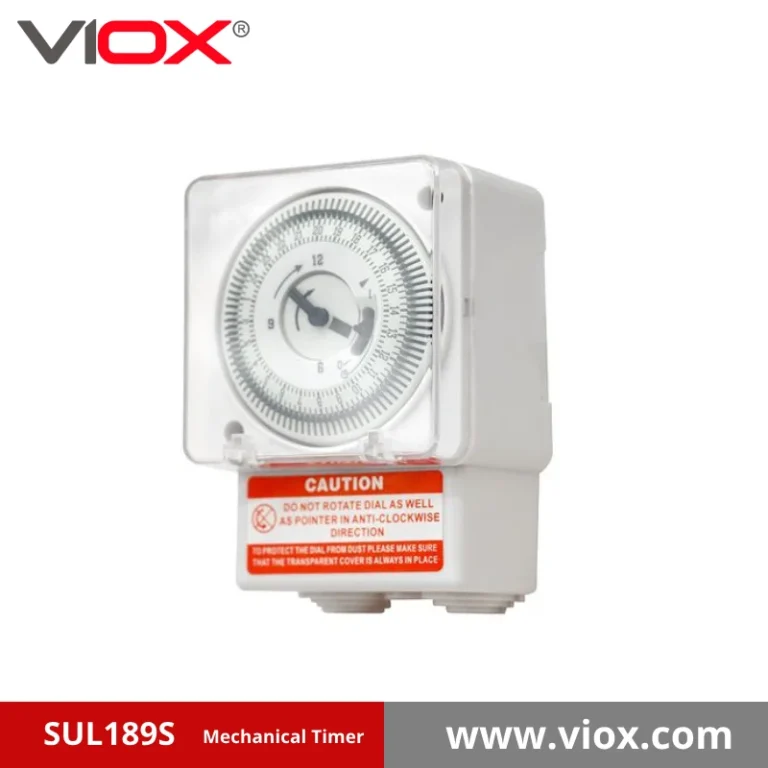

| SUL189S | Panel przedni / ściana | 24 godz. / 15 m min | 110V AC, 50–60Hz | 10A rezystancyjne; 2A przy cos φ 0.6 | Stałe WŁ. / WYŁ. | 3 dni, NiMH | IP20 |
| TB118N | Potwierdź rysunek produktu | 24 godz. / 15 m min jednostka | 100–240V AC, 50–60Hz | 15A rezystancyjne; 12A indukcyjne | ON / OFF | 300 godzin przy 20°C | Nie określono |
| TB330 | Standardowa kompatybilność z szyną DIN | 24 godz. / 15 m min jednostka; 30 m min interwał | 100–240V AC, 50/60Hz | 30A rezystancyjne; 12A indukcyjne | ON / OFF | 150 godzin | Nie określono |
| TB388 | Szyna DIN / panel | 24 godz. / 15 m min | 100–240V AC, 50/60Hz | 15A rezystancyjne; 12A indukcyjne | ON / AUTO / OFF | 100 godzin | Nie określono |
| Wyłącznik czasowy wtykowy | Gniazdo wtykowe | 24 godz. / 15 m min | 220V AC, 50Hz | 10A opublikowanego prądu znamionowego | Pokrętło timera / bezpośrednie użycie gniazda | Nie określono | Dane produktu do zastosowań wewnętrznych |
Asortyment mechanicznych wyłączników czasowych
Przeglądaj aktualnie opublikowane rekordy wyłączników czasowych mechanicznych 13 VIOX. Zastąpiony, zduplikowany rekord SUL180A jest wykluczony z zakresu.
Przełączniki czasowe na szynę DIN i panel
Analogowe wyłączniki czasowe dobowe do rozdzielnic i szaf sterowniczych, uporządkowane według rzeczywistego rekordu produktu, a nie powielonych nazw modeli.

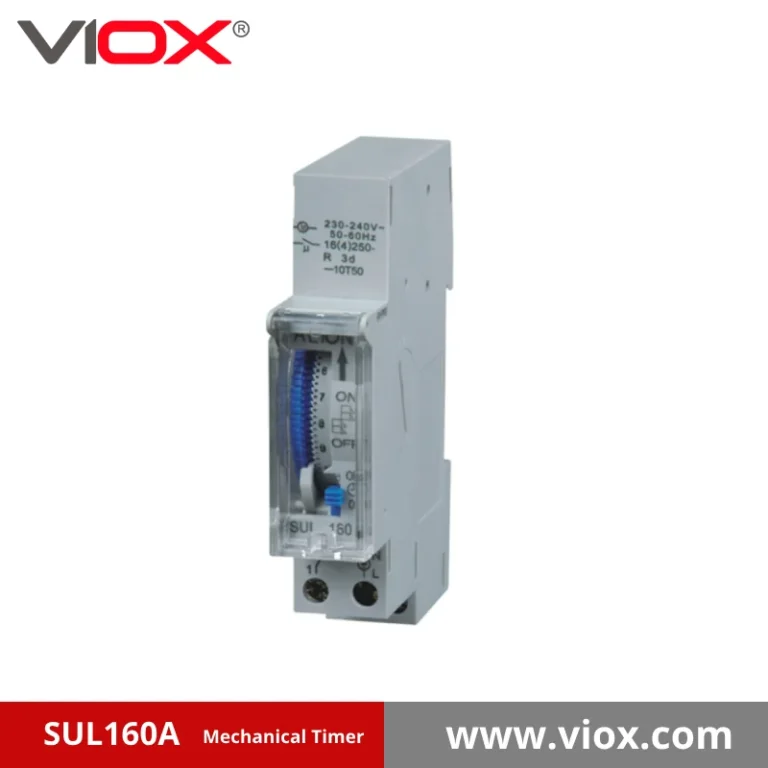

VIOX ELECTRIC SUL160A
Mechaniczny wyłącznik czasowy do montażu w panelu- Format
- Szyna DIN 35 mm
- Program
- 24 godz. · 15 m min

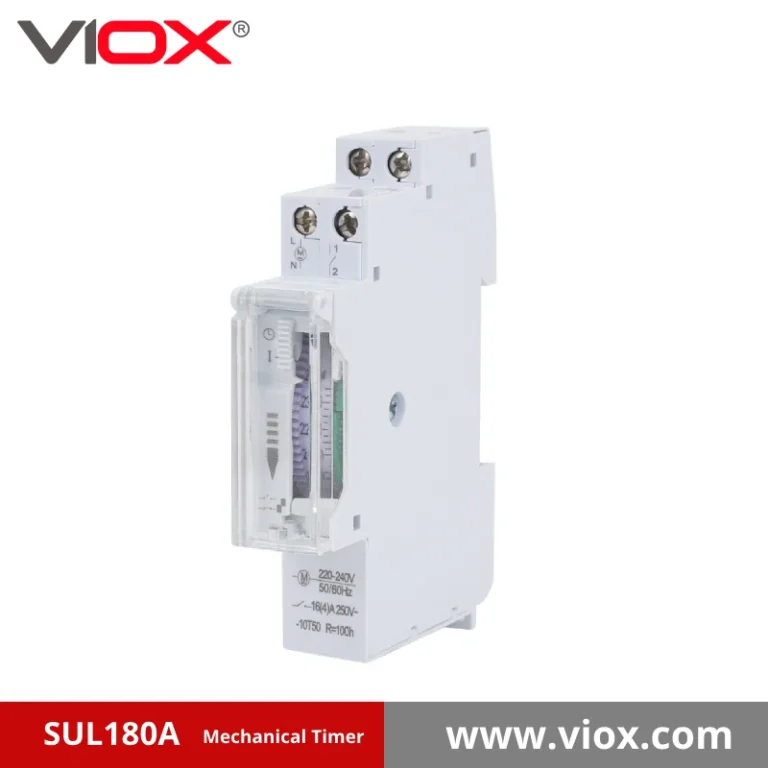

VIOX ELECTRIC SUL180A
Mechaniczny wyłącznik czasowy do montażu w panelu- Format
- Szyna DIN · moduł 1 m
- Program
- 24 godz. · 15 m min

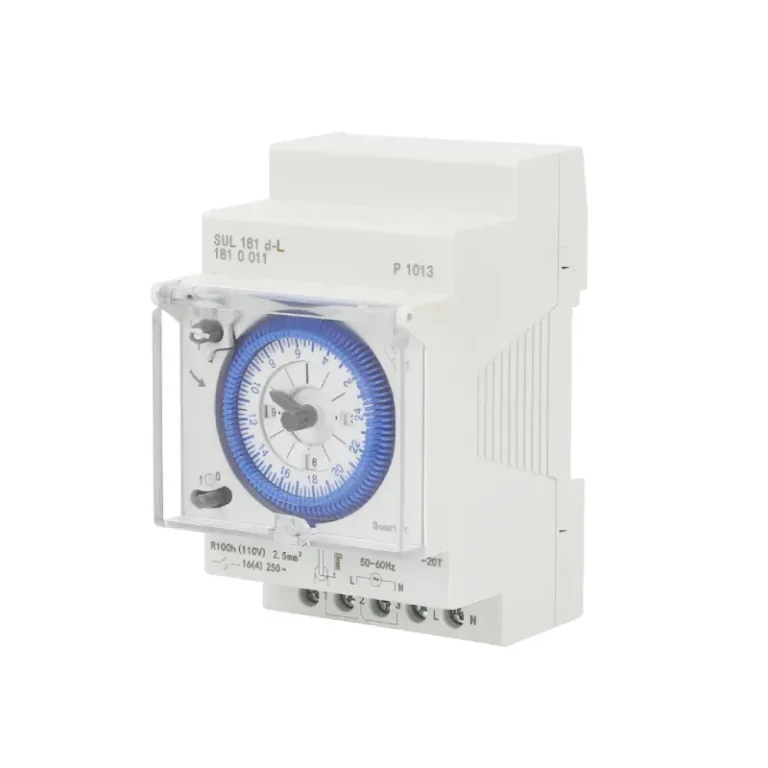

VIOX ELECTRIC SUL181D
Mechaniczny wyłącznik czasowy do montażu w panelu- Format
- Szyna DIN · moduły 3 m
- Program
- 24 godz. · 15 m min

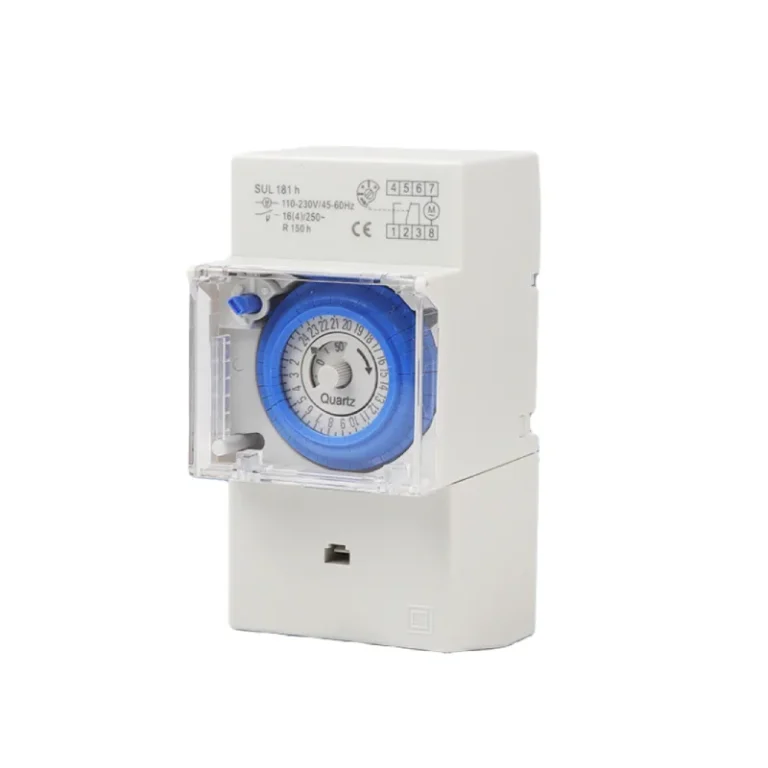

VIOX ELECTRIC SUL181H
Mechaniczny wyłącznik czasowy do montażu w panelu- Format
- Szyna DIN 35 mm
- Program
- 24 godz. · 30 m min

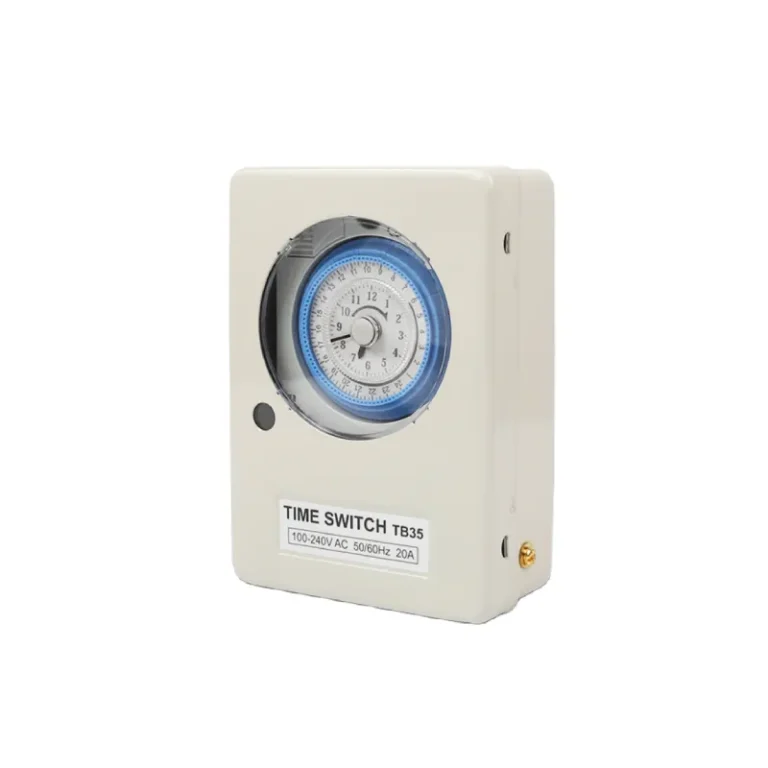

VIOX ELECTRIC TB35
Mechaniczny wyłącznik czasowy do montażu w panelu- Format
- Szyna DIN
- Program
- 24 godz. · 15 m min

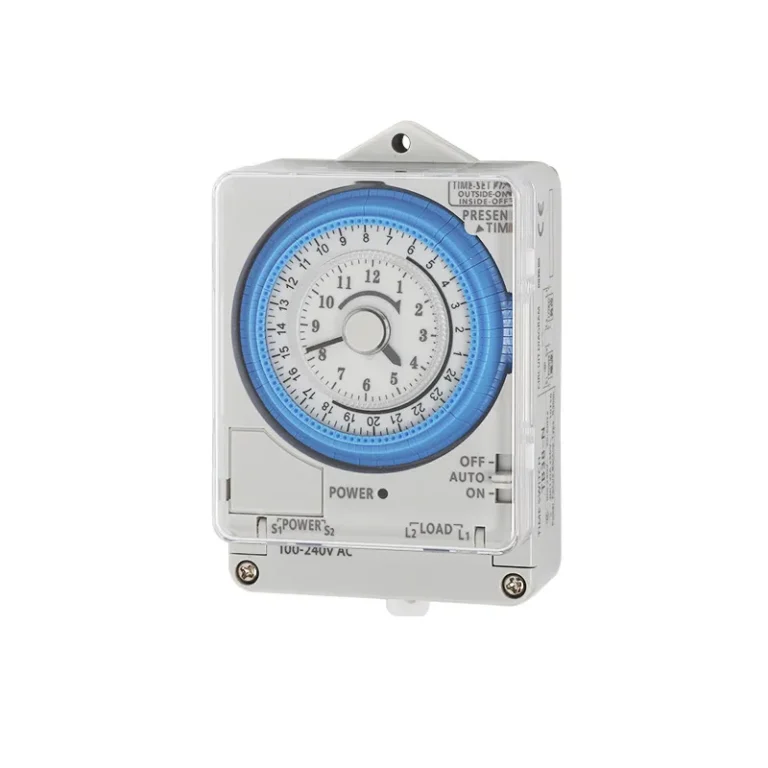

VIOX ELECTRIC TB38N
Mechaniczny wyłącznik czasowy do montażu w panelu- Format
- Szyna DIN / panel
- Program
- 24 godz. · 15 m min

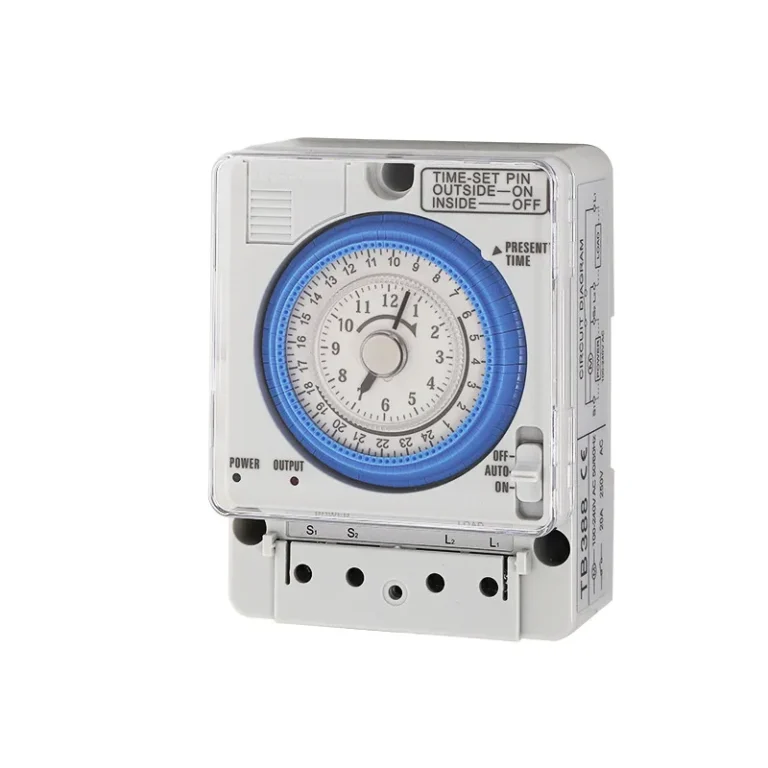

VIOX ELECTRIC TB388
Mechaniczny wyłącznik czasowy do montażu w panelu- Format
- Szyna DIN / panel
- Program
- 24 godz. · 15 m min

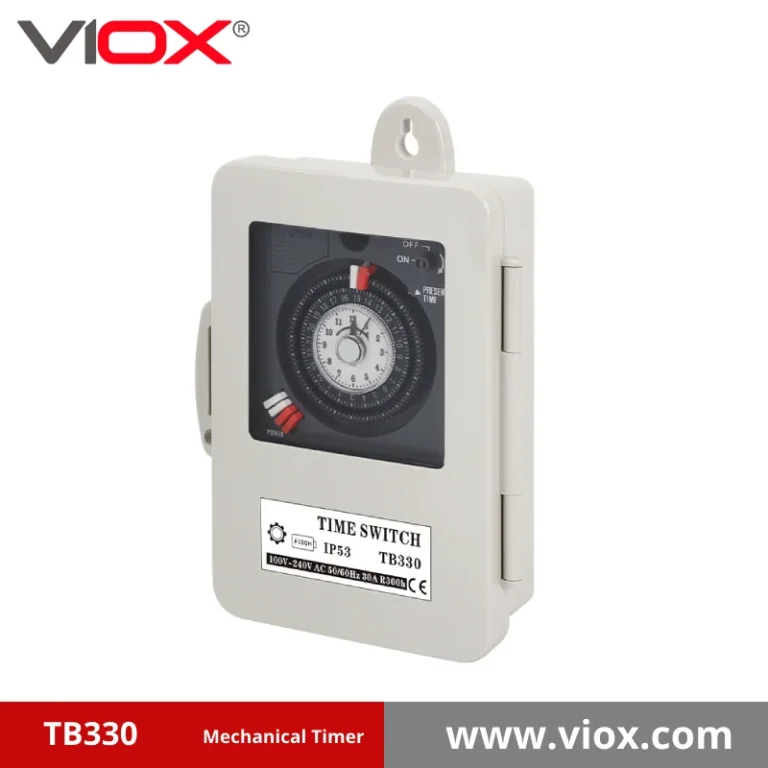

VIOX ELECTRIC TB330
Mechaniczny wyłącznik czasowy do montażu w panelu- Format
- Kompatybilny z szyną DIN
- Program
- 24 godz. · 30 m min interwał

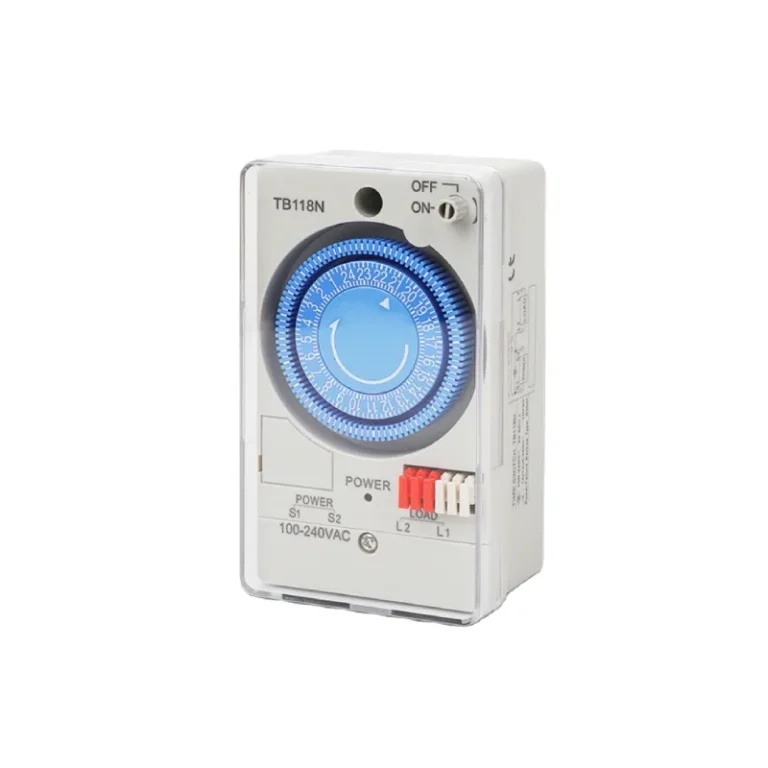

VIOX ELECTRIC TB118N
Mechaniczny wyłącznik czasowy do montażu w panelu- Format
- Potwierdź rysunek
- Program
- 24 godz. · 15 m min jednostka
Programatory czasowe natynkowe i ścienne
Formaty przekaźników czasowych mechanicznych przeznaczone do montażu natynkowego, na panelu przednim lub ściennego. Sprawdź rysunek i zaciski dla wybranego modelu.

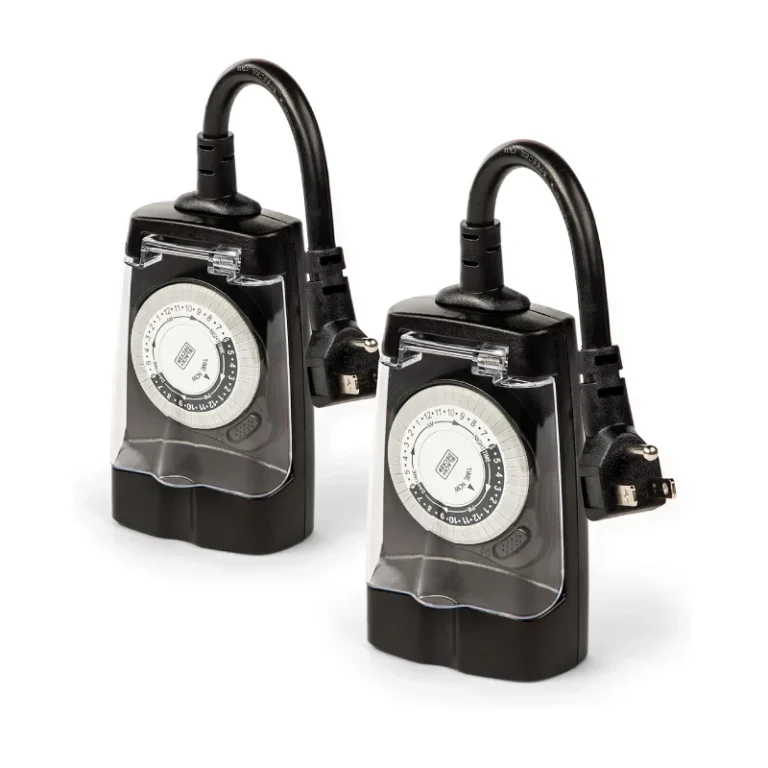

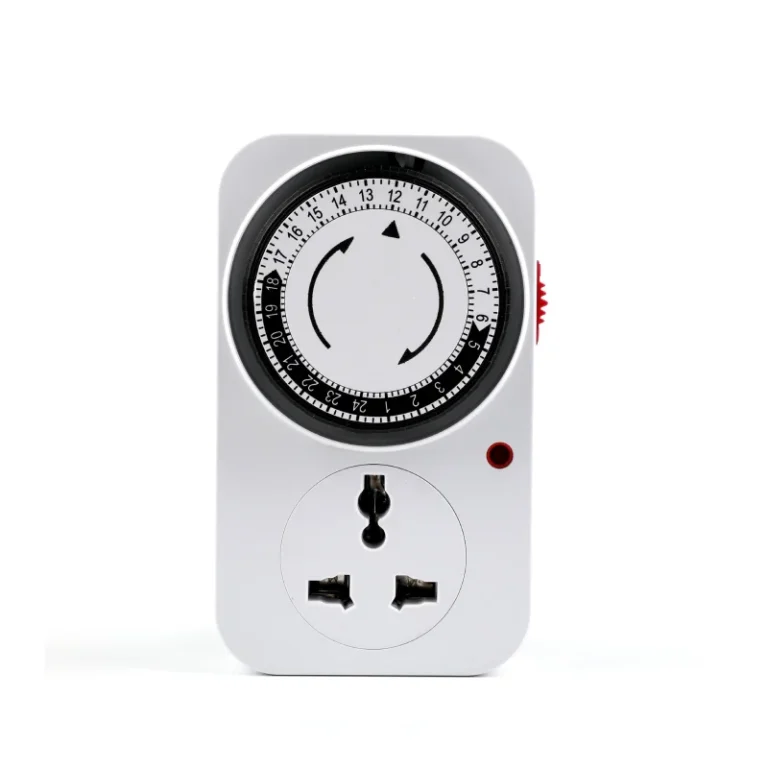

Gniazda z wyłącznikiem czasowym wtykowe i zewnętrzne
Formaty wyłączników czasowych typu plug-in do odpowiednich obciążeń wewnętrznych lub zewnętrznych. Szczegóły dotyczące gniazda, wtyczki i warunków środowiskowych pozostają specyficzne dla modelu.
Jak wybrać mechaniczny wyłącznik czasowy
Najpierw zdefiniuj harmonogram cykliczny i montaż, a następnie skoordynuj dokładne zasilanie, obciążalność styków, rezerwę i warunki obudowy.
Cykl i minimalny interwał
Potwierdź liczbę segmentów, rozdzielczość 15- lub 30-minutową oraz wymaganą dzienną powtarzalność.
Zasilanie i obciążenie styków
Dopasuj zasilanie timera i odróżnij wartość znamionową rezystancyjną od indukcyjnej, silnikowej i prądu rozruchowego LED.
Montaż i obejście
Wybierz format DIN na szynę, panel, natynkowy, wtykowy lub zewnętrzny oraz wymagane pozycje ręczne ON, AUTO i OFF.
Rezerwa i środowisko
Zweryfikuj rezerwę chodu, temperaturę, parametry IP, format wtyku, zaciski oraz stopień ochrony obudowy dla konkretnego modelu.
Oddziel pracę zegara od pracy obciążenia
Przekaźnik czasowy może odmierzać dokładny czas, a mimo to być nieodpowiedni dla podłączonego obciążenia. Należy skoordynować jego styki, prąd rozruchowy, zabezpieczenie i ewentualny stycznik pośredniczący.
Zastosowania mechanicznych wyłączników czasowych
Typowe środowiska, w których należy zweryfikować dokładne parametry produktu.
Budynki mieszkalne
Proste, powtarzalne harmonogramy dla odpowiednich obciążeń oświetleniowych i usług budynkowych.
Automatyka przemysłowa
Powtarzalne sterowanie dzienne dla odpowiednich urządzeń pomocniczych maszyn, pomp i obwodów wentylacyjnych.
Budowa rozdzielnic i dystrybucja energii
Wyłączniki czasowe montowane na szynie DIN, panelu i powierzchniowo, zintegrowane z dopasowanymi stycznikami i zabezpieczeniami.
Wiedza o mechanicznych wyłącznikach czasowych i przewodniki doboru
Wszystkie artykuły
Wybór i rozmiarowaniePrzewodnik wyboru wyłączników czasowych: typy, obciążalność, okablowanie i zastosowania
Pytania dotyczące doboru mechanicznych wyłączników czasowych
Szybkie odpowiedzi do wstępnego porównania rodzin produktów przed szczegółową weryfikacją obwodu.
Jaka jest różnica między mechanicznym a cyfrowym wyłącznikiem czasowym?
Wyłącznik czasowy mechaniczny zazwyczaj powtarza widoczny, dzienny harmonogram oparty na tarczy. Wyłącznik czasowy cyfrowy może dodawać kalendarze tygodniowe, funkcje impulsowe lub cykliczne, wiele kanałów i dokładniejsze ustawienia, w zależności od modelu.
Czy wyłącznik czasowy mechaniczny może bezpośrednio sterować silnikiem lub obciążeniem LED?
Tylko wtedy, gdy pozwalają na to dokładne parametry styków i cykl pracy. Silniki, pompy, transformatory i niektóre zasilacze LED mogą wymagać prawidłowo dobranego stycznika lub przekaźnika pośredniczącego.
Co dzieje się podczas awarii zasilania?
Zachowanie zegara różni się w zależności od modelu. Niektóre wykorzystują napęd kwarcowy i rezerwę akumulatorową, podczas gdy modele synchroniczne mogą nie mieć rezerwy. Potwierdź zarówno czas trwania rezerwy, jak i to, czy stan wyjścia zmienia się podczas przerwy w zasilaniu.
Jak dobiera się minimalny interwał przełączania?
Segmentacja tarczy określa najkrótsze ustawienie, powszechnie 15 lub 30 m minut w tym opublikowanym zakresie. Potwierdź, czy wartość oznacza jednostkę ustawienia, minimalny interwał ON/OFF, czy oba.
Jakie informacje powinny zostać zawarte w zapytaniu ofertowym (RFQ)?
Podać format montażu, napięcie i częstotliwość zasilania, harmonogram 24-godzinny, minimalny interwał, typ i prąd obciążenia, ręczne sterowanie, rezerwę, środowisko, format wtyczki lub zacisku, ilość oraz rynek docelowy.
Potrzebujesz odpowiedniego wyłącznika czasowego mechanicznego?
Dopasujmy pokrętło do obciążenia.
Prześlij montaż, napięcie, wymagany harmonogram, minimalny interwał, typ i prąd obciążenia, ręczne sterowanie, rezerwę, format wtyczki lub zacisku, ilość, znakowanie, pakowanie oraz rynek docelowy.
