Panele sterowania: Zrozumienie komponentów paneli sterowania

Panele sterowania: Zrozumienie komponentów paneli sterowania

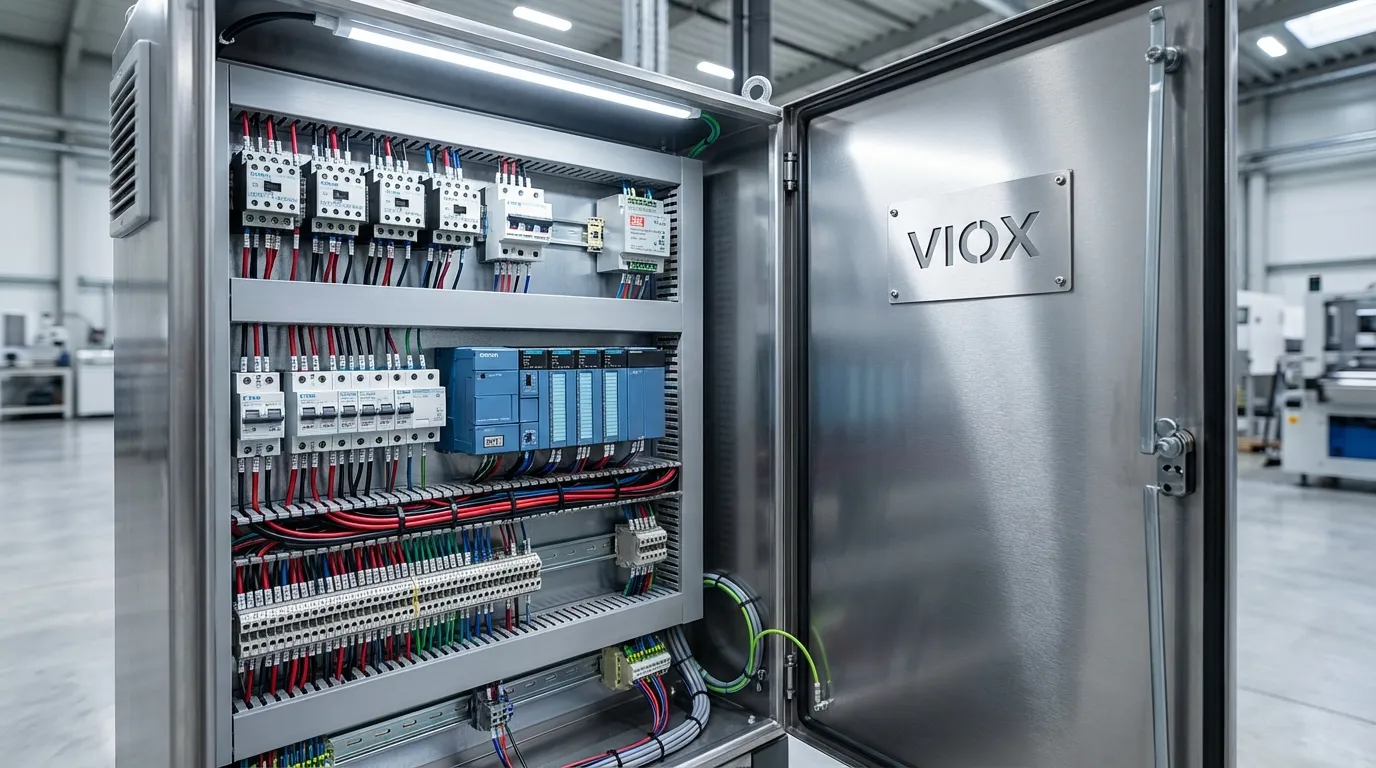

Otwarta przemysłowa szafa sterownicza przedstawiająca zorganizowane komponenty elektryczne, w tym sterowniki PLC, wyłączniki automatyczne, styczniki i listwy zaciskowe z profesjonalnym zarządzaniem przewodami - VIOX Electric
Otwarty przemysłowy panel sterowania ukazujący zorganizowane komponenty elektryczne, w tym sterowniki PLC, wyłączniki, stycznikioraz listwy zaciskowe.

Przemysłowe panele sterowania służą jako centralny układ nerwowy nowoczesnych systemów produkcyjnych i automatyki. Te zaawansowane zespoły elektryczne zawierają krytyczne komponenty, które monitorują, kontrolują i chronią urządzenia przemysłowe w różnych zastosowaniach — od zautomatyzowanych linii produkcyjnych po systemy HVAC i sieci dystrybucji energii. Zrozumienie komponentów w tych panelach jest niezbędne dla inżynierów, kierowników obiektów i specjalistów ds. zaopatrzenia, którzy chcą zoptymalizować wydajność systemu, zapewnić zgodność z przepisami bezpieczeństwa i zminimalizować przestoje operacyjne.

Kluczowe wnioski

  • Panele sterowania integrują podstawowe komponenty elektryczne w tym wyłączniki automatyczne, sterowniki PLC, styczniki i transformatory do zarządzania przemysłowymi systemami automatyki
  • Wybór komponentów ma bezpośredni wpływ na niezawodność systemu, zgodność z przepisami bezpieczeństwa (UL 508A, IEC 61439) i całkowity koszt posiadania
  • Właściwe zarządzanie przewodami i projekt układu może skrócić czas rozwiązywania problemów nawet o 50% i zapobiec kosztownym awariom elektrycznym
  • Zrozumienie wartości znamionowych SCCR jest krytyczne — komponent o najniższej wartości znamionowej określa zdolność całego panelu do ochrony przed zwarciem
  • Nowoczesne panele sterowania wymagają starannego rozważenia dystrybucji mocy, rozpraszania ciepła i kompatybilności elektromagnetycznej dla optymalnej wydajności

Co to jest przemysłowy panel sterowania?

Przemysłowy panel sterowania to specjalnie zaprojektowany zespół urządzeń elektrycznych przeznaczonych do zarządzania, monitorowania i sterowania urządzeniami i procesami przemysłowymi. Zgodnie z National Electrical Code (NEC) Sekcja 409.2, przemysłowy panel sterowania jest definiowany jako “zespół dwóch lub więcej komponentów obwodu zasilania, komponentów obwodu sterowania lub dowolnej kombinacji komponentów obwodu zasilania i sterowania”.”

Panele te konsolidują przełączniki, wskaźniki, przekaźniki, wyłączniki, transformatory i listwy zaciskowe w pojedynczej obudowie ochronnej, umożliwiając wydajne sterowanie złożonymi maszynami. Panele sterowania obejmują zarówno proste elektryczne panele sterowania z podstawowymi funkcjami przełączania, jak i wysoce zaawansowane przemysłowe panele sterowania wyposażone w programowalne sterowniki logiczne (PLC) i interfejsy człowiek-maszyna (HMI) do zaawansowanej automatyzacji.

Główne funkcje przemysłowych paneli sterowania obejmują:

  • Dystrybucja i zarządzanie energią w wielu obwodach i urządzeniach
  • Automatyzacja procesów poprzez programowalną logikę i sterowanie sekwencyjne
  • Monitorowanie systemu za pośrednictwem czujników, mierników i wyświetlaczy diagnostycznych
  • Ochrona bezpieczeństwa przed zwarciami elektrycznymi, przeciążeniami i zwarciami
  • Interfejs operatora do ręcznego sterowania i widoczności stanu systemu

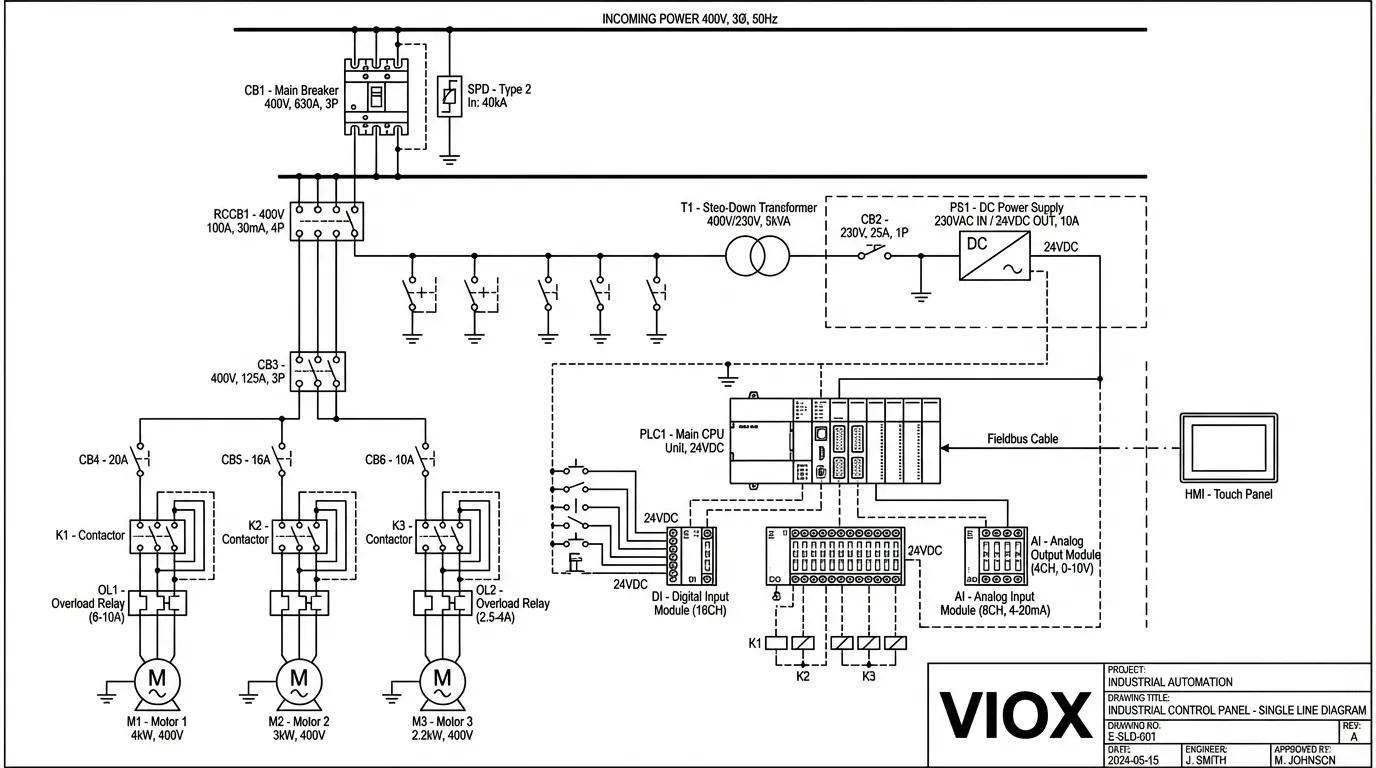

Elektryczny schemat jednokreskowy przedstawiający dystrybucję energii i architekturę obwodów sterowania dla przemysłowego systemu szafy sterowniczej - VIOX Electric
Elektryczny schemat jednokreskowy przedstawiający architekturę dystrybucji energii i obwodu sterowania.

Podstawowe komponenty panelu sterowania

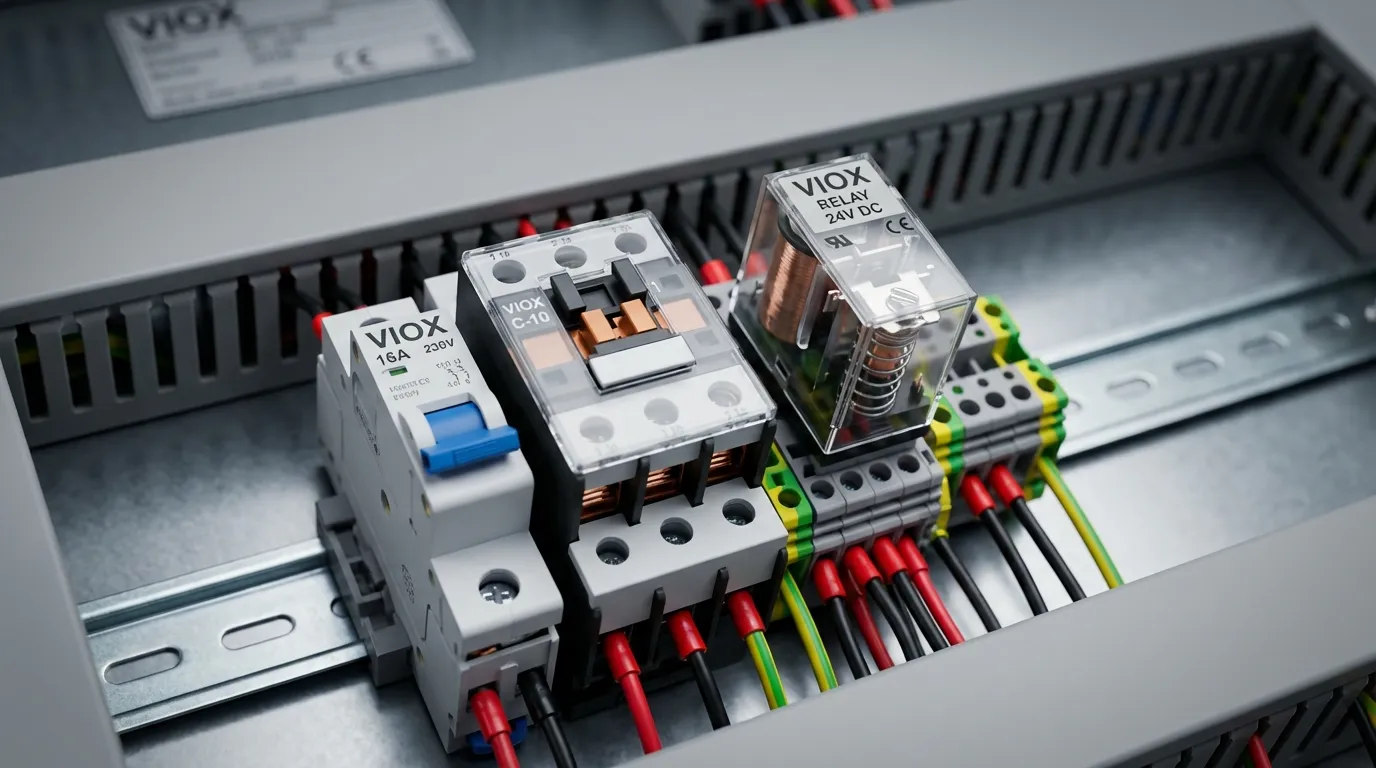

Widok z bliska komponentów przemysłowej szafy sterowniczej, w tym wyłączników automatycznych, styczników, przekaźników i listew zaciskowych zamontowanych na szynie DIN - VIOX Electric
Widok z bliska komponentów przemysłowego panelu sterowania, w tym wyłączników automatycznych, styczników, przekaźników i listew zaciskowych.

1. Urządzenia zabezpieczające obwody

Ochrona obwodów stanowi podstawę bezpiecznej pracy panelu sterowania, chroniąc zarówno sprzęt, jak i personel przed zagrożeniami elektrycznymi.

Wyłączniki nadprądowe (MCB)

MCB zapewniają ochronę przed przetężeniem dla obwodów sterowania pracujących przy napięciu 120 V–480 V w większości zastosowań przemysłowych. Te kompaktowe urządzenia automatycznie przerywają przepływ prądu po wykryciu przeciążenia lub zwarcia. Wyłączniki MCB są wyposażone w mechanizmy wyzwalania termicznego (przeciążenie) i magnetycznego (zwarcie), a ich zdolność wyłączania wynosi zazwyczaj od 6 kA do 10 kA.

Wyłączniki kompaktowe (MCCB)

W przypadku zastosowań o wyższym prądzie, MCCB obsługują prąd od 15 A do 2500 A z regulowanymi ustawieniami wyzwalania. Te wytrzymałe urządzenia chronią główne zasilanie i obwody dużych silników. Nowoczesne wyłączniki MCCB mogą zawierać elektroniczne jednostki wyzwalające z ochroną przed zwarciem doziemnym i możliwościami komunikacyjnymi do konserwacji predykcyjnej.

Wyłączniki różnicowoprądowe (RCCB)

RCCB wykrywają prądy upływowe do ziemi i zapewniają krytyczną ochronę przed porażeniem prądem elektrycznym. Urządzenia te są niezbędne w zastosowaniach, w których personel może mieć kontakt z urządzeniami, szczególnie w instalacjach ładowania pojazdów elektrycznych gdzie wymagane są specjalistyczne wyłączniki RCCB typu B lub typu EV.

Bezpieczniki

Bezpieczniki przemysłowe zapewniają szybką ochronę przed przetężeniem, szczególnie w przypadku urządzeń półprzewodnikowych i wrażliwej elektroniki. Bezpieczniki o wysokiej zdolności wyłączania (HRC) oferują doskonałą wydajność wyłączania w środowiskach o wysokim prądzie zwarciowym, podczas gdy bezpieczniki DC są specjalnie zaprojektowane do zastosowań w fotowoltaice słonecznej i magazynowaniu energii w akumulatorach.

2. Urządzenia sterujące i przełączające

Styczniki i rozruszniki silnikowe

Styczniki to przełączniki sterowane elektrycznie, które kontrolują obciążenia o dużej mocy na podstawie sygnałów sterujących o niskim napięciu. Te elektromagnetyczne urządzenia włączają lub wyłączają obwody zasilania silników, grzejników i systemów oświetleniowych. Styczniki modułowe oferują oszczędzający miejsce montaż na szynie DIN do zastosowań mieszkaniowych i lekkich komercyjnych, podczas gdy tradycyjne styczniki obsługują przemysłowe zadania sterowania silnikami.

Rozruszniki silnikowe łączą styczniki z przekaźnikami zabezpieczenia przed przeciążeniem, zapewniając kompletną kontrolę i ochronę silnika w jednym zespole. Wybór pomiędzy kategoriami użytkowania AC-1, AC-3 i AC-4 zależy od konkretnego zastosowania silnika i cyklu pracy.

Przekaźniki

Przekaźniki służą jako urządzenia interfejsowe między obwodami sterowania a obwodami zasilania, izolując sygnały sterujące o niskim napięciu od obciążeń o wysokim napięciu. Panele sterowania zazwyczaj zawierają kilka typów przekaźników:

  • Przekaźniki sterujące do funkcji logicznych i blokowania
  • Przekaźniki czasowe opóźniające wyłączenie do operacji sekwencyjnych i ochrony pomp
  • Przekaźniki przeciążeniowe termiczne do ochrony silnika
  • Przekaźniki monitorowania napięcia do nadzoru jakości zasilania

Przyciski i przełączniki selektorowe

Ręczne urządzenia sterujące zapewniają interfejs operatora do uruchamiania, zatrzymywania i wyboru trybu. Przyciski zatrzymania awaryjnego muszą być łatwo dostępne i zgodne z normami bezpieczeństwa, wyposażone w styki z wymuszonym otwarciem, które zapewniają przerwanie obwodu nawet w przypadku spawania styków.

3. Programowalne sterowniki logiczne (PLC)

Sterowniki PLC działają jako “mózg” nowoczesnych przemysłowych paneli sterowania, wykonując zaprogramowaną logikę w celu automatyzacji procesów i koordynowania pracy urządzeń. Te komputery klasy przemysłowej przyjmują sygnały wejściowe z czujników i przełączników, przetwarzają logikę zgodnie z zaprogramowanymi instrukcjami i sterują wyjściami do siłowników, silników i wskaźników.

Nowoczesne sterowniki PLC oferują:

  • Skalowalne konfiguracje wejść/wyjść od kompaktowych jednostek po duże systemy rozproszone
  • Wiele protokołów komunikacyjnych w tym Ethernet/IP, Modbus i Profibus
  • Wbudowana diagnostyka dla szybkiego rozwiązywania problemów
  • Moduły wymienialne podczas pracy dla minimalnych przestojów podczas konserwacji

Sterowniki PLC w dużej mierze zastąpiły logikę przekaźnikową w zastosowaniach przemysłowych ze względu na ich elastyczność, niezawodność i łatwość modyfikacji programowania.

4. Interfejsy Człowiek-Maszyna (HMI)

HMI zapewniają graficzne interfejsy operatorskie do monitorowania stanu systemu, regulacji parametrów i diagnozowania usterek. Te ekrany dotykowe lub terminale montowane na panelu umożliwiają operatorom interakcję ze sterownikami PLC i innymi urządzeniami sterującymi bez wymaganej wiedzy programistycznej. Nowoczesne HMI oferują:

  • Wizualizacja danych w czasie rzeczywistym z trendami i alarmowaniem
  • Zarządzanie recepturami dla zmian produktu
  • Zdalny dostęp do monitorowania poza terenem zakładu
  • Obsługa wielu języków dla globalnych operacji

5. Komponenty Rozdziału Mocy

Transformers

Transformatory w szafie sterowniczej przekształcają napięcie wejściowe (zazwyczaj 480 V lub 240 V AC) na niższe napięcia sterujące (120 V lub 24 V AC) wymagane przez urządzenia sterujące, sterowniki PLC i lampki sygnalizacyjne. Prawidłowe dobranie transformatora musi uwzględniać prądy rozruchowe i ciągłe wartości znamionowe VA wszystkich podłączonych obciążeń.

Zasilacze

Zasilacze impulsowe przekształcają napięcie AC na regulowane napięcie DC (zwykle 24 V DC) do zasilania sterowników PLC, czujników i urządzeń półprzewodnikowych. Przemysłowe zasilacze muszą wytrzymywać wahania napięcia, zapewniać ochronę przed przeciążeniem i utrzymywać regulację w zmiennych warunkach obciążenia.

Szyny zbiorcze i bloki rozdzielcze

Szynoprzewody efektywnie rozprowadzają energię w całej szafie, redukując bałagan w przewodach i poprawiając obciążalność prądową. Bloki dystrybucji zasilania zapewniają wiele punktów połączeń z jednego źródła wejściowego, upraszczając okablowanie obwodów równoległych.

6. Urządzenia Ochrony Przed Przepięciami (SPD)

Urządzenia przeciwprzepięciowe chronią wrażliwą elektronikę przed przejściowymi przepięciami spowodowanymi uderzeniami pioruna, operacjami łączeniowymi lub zakłóceniami w sieci. SPD typu 1, typu 2 i typu 3 zapewniają skoordynowaną ochronę odpowiednio na wejściu zasilania, w rozdzielni i na poziomie urządzeń. Prawidłowy dobór SPD wymaga zrozumienia Oceny MCOV i konfiguracji uziemienia systemu.

7. Listwy Zaciskowe i Infrastruktura Okablowania

Listwy zaciskowe

Listwy zaciskowe zapewniają zorganizowane, dostępne punkty połączeń dla okablowania polowego i wewnętrznych połączeń szafy. Różne typy pełnią różne funkcje:

  • Zaciski przelotowe do prostych połączeń przewód-przewód
  • Listwy zaciskowe z bezpiecznikami łączące połączenie i ochronę
  • Zaciski rozłączalne umożliwiające izolację obwodu bez odłączania przewodów
  • Ceramiczne listwy zaciskowe do zastosowań wysokotemperaturowych

Szyny DIN

Szyny DIN zapewniają standardowy montaż komponentów modułowych, umożliwiając elastyczne układy szaf i uproszczoną wymianę komponentów. Szyna DIN TH35 (35 mm) stała się standardem branżowym do montażu wyłączników automatycznych, przekaźników, listew zaciskowych i innych urządzeń sterujących.

Kanały Kablowe i Zarządzanie Kablami

Prawidłowe prowadzenie przewodów za pomocą kanałów kablowych, opasek kablowych i dławiki kablowe zapewnia zorganizowane okablowanie, które ułatwia rozwiązywanie problemów i konserwację. Dobrze zarządzane okablowanie poprawia również rozpraszanie ciepła i zmniejsza zakłócenia elektromagnetyczne między obwodami.

8. Urządzenia Wskazujące i Monitorujące

Lampki Kontrolne i Wskaźniki

Lampki kontrolne LED zapewniają wizualną informację zwrotną o obecności zasilania, działaniu urządzenia i stanach alarmowych. Wskaźniki oznaczone kolorami są zgodne z konwencjami branżowymi (zielony dla pracy, czerwony dla zatrzymania, bursztynowy dla stanów alarmowych).

Mierniki i Wyświetlacze

Mierniki cyfrowe monitorują napięcie, prąd, moc i zużycie energii. Nowoczesne mierniki wielofunkcyjne zapewniają kompleksową analizę jakości energii i mogą komunikować dane do systemów nadzorczych za pośrednictwem protokołów Modbus lub Ethernet.

Czujniki zbliżeniowe

Indukcyjne, pojemnościowe i fotoelektryczne czujniki zbliżeniowe wykrywają obecność obiektu bez fizycznego kontaktu, umożliwiając zautomatyzowaną kontrolę procesu i blokady bezpieczeństwa.

9. Urządzenia Komunikacyjne i Sieciowe

Przełączniki Ethernet

Przemysłowe przełączniki Ethernet umożliwiają komunikację sieciową między sterownikami PLC, HMI, przemiennikami częstotliwości (VFD) i systemami SCADA. Zarządzane przełączniki zapewniają segmentację VLAN, jakość usług (QoS) i diagnostykę sieci dla aplikacji o znaczeniu krytycznym.

Konwertery Protokółów

Bramy tłumaczą między różnymi protokołami przemysłowymi (Modbus RTU na Modbus TCP, Profibus na Ethernet/IP), umożliwiając integrację starszego sprzętu z nowoczesnymi systemami sterowania.

10. Obudowy i Ochrona Środowiskowa

Obudowa szafy sterowniczej zapewnia fizyczną ochronę komponentów, spełniając jednocześnie wymagania środowiskowe. Klasy NEMA i IP określają poziomy ochrony przed pyłem, wilgocią i uderzeniami fizycznymi. Wybór obudowy musi uwzględniać:

  • Środowisko pracy (wewnątrz, na zewnątrz, lokalizacje niebezpieczne)
  • Kontrola temperatury (wentylacja, klimatyzacja, grzejniki)
  • Dostępność do obsługi i konserwacji
  • Wybór materiału (stal nierdzewna vs. aluminium do środowisk korozyjnych)

Tabela porównawcza komponentów panelu sterowania

Typ komponentu Podstawowa funkcja Typowy zakres napięć Kluczowe kryteria wyboru Typowe zastosowania
MCB Zabezpieczenie nadprądowe 120-480V AC Zdolność wyłączania (kA), charakterystyka wyzwalania (B, C, D) Oświetlenie, obwody sterowania, małe silniki
MCCB Ochrona przed prądami zwarciowymi 120-690V AC Prąd znamionowy (15-2500A), regulowany wyzwalacz Główne zasilacze, duże silniki, dystrybucja
RCCB Ochronę przed upływem prądu do ziemi 120-480V AC Czułość (30mA, 100mA, 300mA), Typ (AC, A, B) Ochrona personelu, uziemienie urządzeń
Stycznik Przełączanie obciążenia 120-690V AC/DC Kategoria użytkowania (AC-1, AC-3), napięcie cewki Sterowanie silnikami, ogrzewanie, oświetlenie
Przekaźnik Izolacja/sterowanie sygnałem 12-240 V AC/DC Konfiguracja styków (SPDT, DPDT), typ cewki Blokowanie, logika, interfejs
PLC Automatyzacja procesów 24V DC (I/O) Liczba wejść/wyjść, pamięć, protokoły komunikacyjne Produkcja, sterowanie procesami, automatyka budynkowa
Transformator Konwersja napięcia Wejście 120-480V Moc pozorna (VA), przekładnia napięcia, regulacja Zasilanie sterowania, izolacja
Zasilanie Konwersja AC na DC Wejście 120-240V AC Napięcie/prąd wyjściowy, sprawność, czas podtrzymania Zasilanie PLC, zasilanie czujników, obciążenia DC
SPD Tłumienie przepięć Napięcie systemu Typ (1/2/3), MCOV, prąd wyładowczy (kA) Ochrona odgromowa, redukcja przepięć łączeniowych
Z zaciskami Połączenie przewodowe Do 1000 V Prąd znamionowy, pojemność przewodów, typ Okablowanie polowe, połączenia wewnętrzne

Standardy projektowania i zgodność paneli sterowania

Przemysłowe panele sterowania muszą spełniać rygorystyczne normy bezpieczeństwa i wydajności, aby zapewnić niezawodne działanie i akceptację regulacyjną.

UL 508A – Przemysłowe panele sterowania

UL 508A jest podstawową normą dla konstrukcji i certyfikacji przemysłowych paneli sterowania w Ameryce Północnej. Norma ta określa wymagania dotyczące:

  • Wyboru komponentów z wykorzystaniem urządzeń z listą UL lub uznanych przez UL
  • Znamionowy prąd zwarciowy (SCCR) Obliczeń i oznakowania
  • Metod okablowania w tym dobór rozmiaru przewodów, prowadzenie i zakończenie
  • Zabezpieczenie nadprądowe koordynacja
  • Wyboru obudowy i klasyfikacji środowiskowych
  • Oznakowania i dokumentacji wymagania

SCCR reprezentuje maksymalny prąd zwarciowy, który panel może bezpiecznie wytrzymać. Krytycznie, komponent o najniższej wartości znamionowej określa SCCR całego panelu - częste przeoczenie, które może zagrozić bezpieczeństwu i spowodować niezaliczenie inspekcji.

NFPA 70 (krajowy kodeks elektryczny)

NEC zawiera kompleksowe wymagania dotyczące instalacji elektrycznych, w tym paneli sterowania. Kluczowe przepisy obejmują:

  • Artykuł 409 – Przemysłowe panele sterowania
  • Artykuł 430 – Silniki, obwody silnikowe i sterowniki
  • Artykuł 670 – Maszyny przemysłowe
  • Artykuł 110.26 – Przestrzenie robocze wokół urządzeń elektrycznych

NFPA 79 – Norma elektryczna dla maszyn przemysłowych

NFPA 79 dotyczy urządzeń elektrycznych maszyn przemysłowych pracujących przy napięciu 600 V lub niższym, zapewniając szczegółowe wskazówki dotyczące doboru rozmiaru przewodów, kodowania kolorami i metod instalacji specyficznych dla paneli sterowania maszynami.

Normy IEC

W przypadku zastosowań międzynarodowych normy IEC zapewniają równoważne wymagania:

  • IEC 61439 – Rozdzielnice i sterownice niskonapięciowe
  • IEC 60204-1 – Bezpieczeństwo maszyn – Wyposażenie elektryczne maszyn
  • IEC 60947 – Rozdzielnice i sterownice niskonapięciowe

Oznakowanie CE i dyrektywy UE

Panele sterowania przeznaczone na rynki europejskie muszą być zgodne z obowiązującymi dyrektywami UE i posiadać oznakowanie CE, potwierdzające zgodność z:

  • Dyrektywą niskonapięciową (LVD) 2014/35/UE
  • Dyrektywa Maszynowa 2006/42/WE
  • Dyrektywa EMC 2014/30/UE

Najlepsze praktyki dotyczące okablowania paneli sterowania

Przekrój techniczny przedstawiający prawidłowe prowadzenie przewodów, separację obwodów i zarządzanie kablami wewnątrz przemysłowej szafy sterowniczej - VIOX Electric
Przekrój techniczny przedstawiający prawidłowe prowadzenie przewodów, separację obwodów i zarządzanie kablami.

Prawidłowe praktyki okablowania mają bezpośredni wpływ na niezawodność, bezpieczeństwo i łatwość konserwacji panelu sterowania. Dobrze zorganizowane okablowanie może skrócić czas rozwiązywania problemów nawet o 50%, podczas gdy złe praktyki okablowania prowadzą do przedwczesnych awarii i zagrożeń bezpieczeństwa.

Wybór i dobór przewodów

Typ Przewodu

W przemysłowych panelach sterowania zazwyczaj stosuje się przewody MTW (Machine Tool Wire) o napięciu znamionowym 600 V i temperaturze 90°C. Ten linkowy przewód miedziany zapewnia elastyczność okablowania panelu przy zachowaniu trwałości. W przypadku okablowania zewnętrznego i prowadzenia w rurach instalacyjnych standardem są przewody THHN/THWN.

Wybór grubości drutu

Dobór przekroju przewodu musi uwzględniać:

  • Prąd ciągły podłączonego obciążenia
  • Temperatura otoczenia oraz współczynniki obniżające
  • Spadek napięcia ograniczenia (zazwyczaj maksymalnie 3%)
  • Urządzenie zabezpieczające przed przetężeniem prąd znamionowy
  • Wiązanie i grupowanie wpływ na rozpraszanie ciepła

NFPA 79 zawiera szczegółowe tabele doboru przekroju przewodu w oparciu o te czynniki. Zbyt małe przekroje przewodów prowadzą do przegrzewania się, degradacji izolacji i potencjalnego zagrożenia pożarowego.

Standardy kodowania kolorami

Spójne kodowanie kolorami przewodów zwiększa bezpieczeństwo i upraszcza rozwiązywanie problemów:

Konwencja północnoamerykańska:

  • Czarny, Czerwony, Niebieski – Przewody fazowe (L1, L2, L3)
  • Biały lub Szary – Przewód neutralny
  • Zielony lub zielono-żółty – Przewód uziemiający
  • Czerwony – Zasilanie sterowania (gorący)
  • Czarny lub Niebieski – Zasilanie sterowania (powrót)
  • Pomarańczowy – 24V DC dodatni
  • Niebieski – 24V DC ujemny

Konwencja IEC:

  • Brązowy, Czarny, Szary – Przewody fazowe (L1, L2, L3)
  • Niebieski – Przewód neutralny
  • Zielono-żółty – Przewód ochronny (PE)
  • Czerwony – Obwody sterowania
  • Czarny – DC ujemny
  • Czerwony – DC dodatni

Prowadzenie i zarządzanie przewodami

Prowadzenie poziome i pionowe

Przewody powinny być prowadzone w liniach poziomych i pionowych – nigdy po przekątnej. Takie zorganizowane podejście ułatwia wizualne śledzenie i tworzy profesjonalny wygląd, który odzwierciedla jakość wykonania.

Wymagania dotyczące separacji

Należy zachować separację między:

  • Obwodami zasilania i sterowania w celu zmniejszenia zakłóceń elektromagnetycznych
  • Okablowaniem wysokiego i niskiego napięcia dla bezpieczeństwa
  • Obwodami wejściowymi i wyjściowymi aby zapobiec sprzężeniu szumów

UL 508A określa minimalne odległości separacji w oparciu o poziomy napięcia i typy obwodów.

Optymalizacja długości przewodów

Przewody powinny być wystarczająco długie, aby umożliwić wymianę i konserwację komponentów, ale nie tak długie, aby tworzyć splątane okablowanie typu “spaghetti”. Nadmierna długość przewodów zwiększa spadek napięcia, powoduje gromadzenie się ciepła w wiązkach i utrudnia rozwiązywanie problemów.

Promień gięcia

Należy przestrzegać minimalnych specyfikacji promienia gięcia, aby zapobiec uszkodzeniu przewodnika. Zasadniczo należy zachować promień gięcia co najmniej 6-krotności średnicy przewodu dla przewodów linkowych.

Techniki zakończeń

Końcówki tulejkowe

Tulejki kablowe zapewniają profesjonalne zakończenia dla przewodów linkowych, zapobiegając pękaniu żył i zapewniając niezawodne połączenia w zaciskach śrubowych. Tulejki są szczególnie ważne w przypadku przewodów cienkożyłowych oraz w zastosowaniach narażonych na wibracje.

Specyfikacje momentu obrotowego

Należy przestrzegać wartości momentu obrotowego określonych przez producenta dla połączeń zaciskowych. Zbyt słabo dokręcone połączenia powodują dużą rezystancję i gromadzenie się ciepła, a zbyt mocno dokręcone połączenia uszkadzają zaciski i przewody.

Organizacja listew zaciskowych

Należy grupować powiązane obwody na sąsiednich zaciskach i utrzymywać spójną numerację zacisków, która odpowiada schematom. Taka organizacja radykalnie skraca czas rozwiązywania problemów.

Etykietowanie i dokumentacja

Identyfikacja przewodów

Każdy przewód powinien być oznaczony na obu końcach unikalnym identyfikatorem, który odpowiada schematowi panelu sterowania. Należy używać trwałych etykiet odpowiednich do środowiska pracy – etykiet termokurczliwych do zastosowań w wysokich temperaturach, etykiet owijanych do ogólnego użytku.

Etykietowanie komponentów

Należy oznaczyć wszystkie komponenty oznaczeniami zgodnymi ze schematem (np. M1 dla rozrusznika silnika 1, CR5 dla przekaźnika sterującego 5). Ta zgodność między fizycznym sprzętem a rysunkami jest niezbędna do konserwacji i rozwiązywania problemów.

Dokładność rysunków

Należy prowadzić rysunki powykonawcze, które dokładnie odzwierciedlają zainstalowaną konfigurację. Niezgodności między rysunkami a rzeczywistym okablowaniem stwarzają zagrożenia bezpieczeństwa i koszmary konserwacyjne.


Układ panelu sterowania i aspekty projektowe

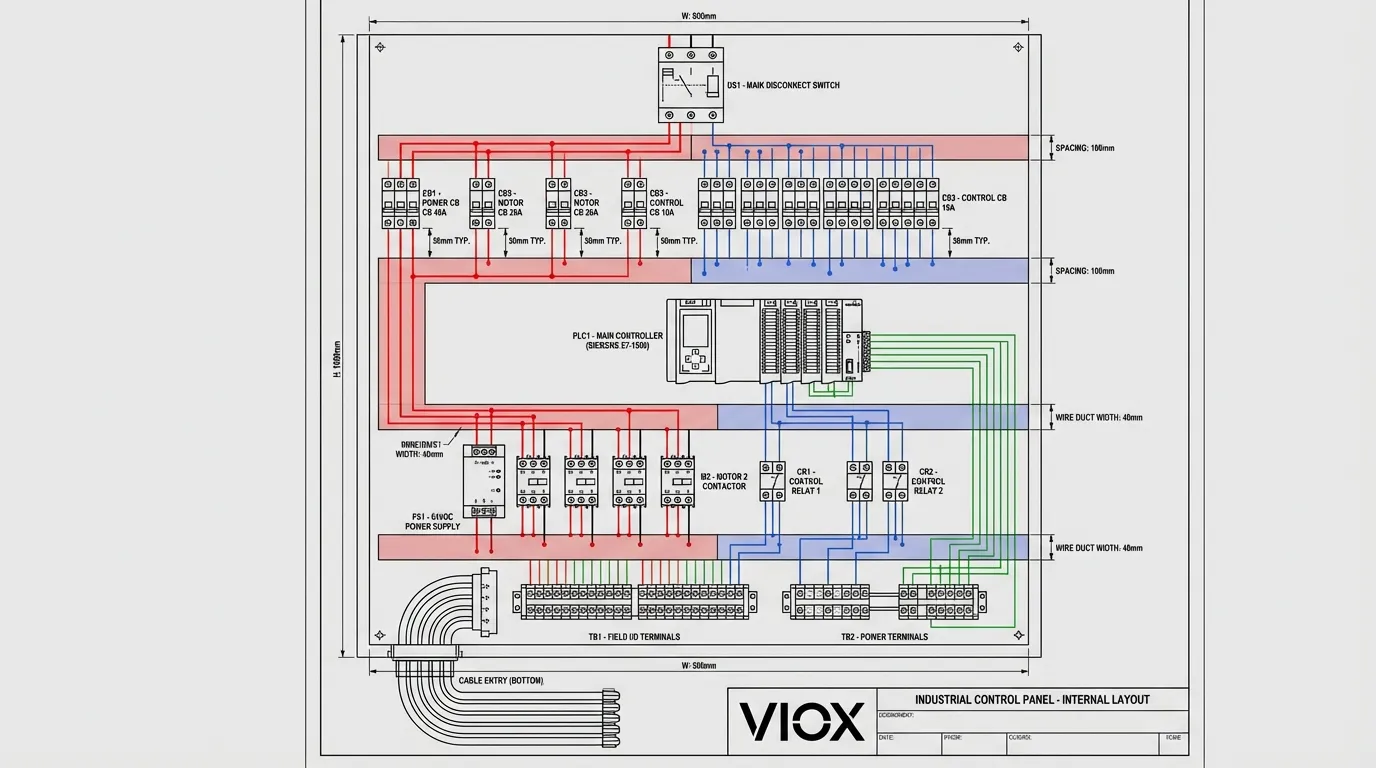

Techniczny schemat układu przemysłowej szafy sterowniczej przedstawiający rozmieszczenie komponentów, w tym wyłączników automatycznych, sterownika PLC, styczników i organizacji okablowania - VIOX Electric
Schemat techniczny przedstawiający rozmieszczenie i organizację komponentów.

Przemyślany układ panelu sterowania zwiększa funkcjonalność, bezpieczeństwo i łatwość konserwacji, optymalizując jednocześnie wykorzystanie przestrzeni.

Grupowanie komponentów

Grupowanie funkcjonalne

Organizacja komponentów według funkcji:

  • Dystrybucja zasilania komponenty blisko górnej części
  • Logika sterowania (PLC, przekaźniki) w środkowej części
  • terminale I/O blisko punktów wejścia kabli
  • Interfejs operatora urządzenia na drzwiach lub na dostępnej wysokości

Separacja napięć

Fizycznie oddzielić sekcje wysokiego i niskiego napięcia, stosując bariery lub dedykowane strefy. Ta separacja zmniejsza ryzyko porażenia prądem podczas konserwacji i minimalizuje zakłócenia elektromagnetyczne.

Zarządzanie ciepłem

Komponenty elektryczne generują ciepło podczas pracy. Niewystarczające odprowadzanie ciepła prowadzi do przedwczesnej awarii i zmniejszenia niezawodności.

Obliczenie obciążenia cieplnego

Obliczyć całkowite wytwarzanie ciepła ze wszystkich komponentów (szczególnie zasilaczy, VFD i dużych styczników). Jeśli obliczona temperatura wewnętrzna przekracza wartości znamionowe komponentów, należy wdrożyć rozwiązania chłodzące:

  • Naturalna wentylacja z odpowiednio dobranymi otworami wentylacyjnymi
  • Wymuszone chłodzenie powietrzem za pomocą wentylatorów i filtrów
  • Klimatyzacja dla wysokich obciążeń cieplnych lub ekstremalnych warunków otoczenia
  • Radiatory dla półprzewodników dużej mocy

Rozstaw komponentów

Zachować odpowiednie odstępy między komponentami generującymi ciepło, aby umożliwić cyrkulację powietrza. Zbyt ciasne układy zatrzymują ciepło i tworzą gorące punkty, które przyspieszają starzenie się komponentów.

Dostępność i konserwacja

Przestrzenie serwisowe

Projektować układy, które umożliwiają dostęp do komponentów wymagających okresowej konserwacji lub regulacji. Często serwisowane elementy (bezpieczniki, regulowane przekaźniki, listwy zaciskowe) powinny być łatwo dostępne bez konieczności demontażu innych komponentów.

Komponenty montowane na drzwiach

Montować urządzenia interfejsu operatora (przyciski, przełączniki selektorowe, HMI, lampki kontrolne) na drzwiach obudowy dla łatwego dostępu. Upewnić się, że komponenty montowane na drzwiach mają wystarczającą długość przewodów i odciążenie, aby umożliwić otwieranie drzwi.

Punkty testowe

Zapewnić dostępne punkty testowe do pomiaru napięcia i monitorowania sygnałów podczas uruchamiania i rozwiązywania problemów.

Uziemienie i klejenie

Prawidłowe uziemienie jest niezbędne dla bezpieczeństwa i odporności na zakłócenia:

  • Uziemienie sprzętu łączy wszystkie metalowe części obudowy z uziemieniem
  • Oddzielne szyny uziemiające dla uziemień zasilania i sterowania (w razie potrzeby)
  • Uziemienie w gwiazdę dla wrażliwych obwodów analogowych
  • Uziemienie kabla ekranowanego tylko na jednym końcu, aby zapobiec powstawaniu pętli uziemienia

Typowe zastosowania paneli sterowania

Przemysłowe panele sterowania służą do różnorodnych zastosowań w wielu branżach:

Centra sterowania silnikami (MCC)

MCC konsolidują rozruszniki silnikowe, VFD i powiązane urządzenia sterujące dla wielu silników w jednym zespole. Panele te są powszechne w zakładach produkcyjnych, oczyszczalniach ścieków i systemach HVAC, gdzie liczne silniki wymagają scentralizowanego sterowania.

Panele sterowania PLC

Panele PLC służą jako centrum automatyzacji dla linii produkcyjnych, urządzeń pakujących i systemów sterowania procesami. Panele te integrują PLC, moduły I/O, zasilacze i urządzenia komunikacyjne w celu wykonywania złożonych sekwencji automatyzacji.

Panele dystrybucyjne

Elektryczne panele rozdzielcze rozprowadzają energię przychodzącą do wielu obwodów odgałęzionych, zawierając wyłączniki główne, zabezpieczenia obwodów odgałęzionych i pomiary. Panele te obejmują zakres od domowych centrów obciążenia po przemysłowe tablice rozdzielcze obsługujące całe obiekty.

Panele automatycznego przełącznika zasilania (ATS)

Panele ATS automatycznie przełączają się między zasilaniem z sieci i z generatora rezerwowego podczas awarii, zapewniając ciągłą pracę krytycznych obciążeń. Panele te są niezbędne dla szpitali, centrów danych i systemów awaryjnych.

Solarne skrzynki przyłączeniowe

Skrzynki sumacyjne PV konsolidują wyjścia z wielu szeregów paneli słonecznych, zawierając wyłączniki DC, bezpieczniki i zabezpieczenia przeciwprzepięciowe przed podaniem do falownika. Te specjalistyczne panele muszą wytrzymywać warunki zewnętrzne i być zgodne z NEC Artykuł 690.

Specjalistyczne panele sterowania


Wybór odpowiednich komponentów panelu sterowania

Wybór komponentów bezpośrednio wpływa na niezawodność systemu, całkowity koszt posiadania i zgodność z przepisami.

Wymagania dotyczące wydajności

Zdefiniuj parametry operacyjne:

  • Napięcie i częstotliwość zasilania
  • Aktualne oceny dla wszystkich obwodów
  • Cykl pracy (ciągłe, przerywane, krótkotrwałe)
  • Warunki środowiskowe (temperatura, wilgotność, zanieczyszczenie)
  • Złożoność sterowania (proste włącz/wyłącz vs. złożona automatyzacja)

Bezpieczeństwo i zgodność z przepisami

Upewnij się, że komponenty spełniają obowiązujące normy:

  • Lista lub uznanie UL dla instalacji w Ameryce Północnej
  • Oznakowanie CE dla rynków europejskich
  • Odpowiednie parametry znamionowe dla danej aplikacji (napięcie, prąd, zdolność wyłączania)
  • Parametry środowiskowe pasujące warunki instalacji

Jakość i niezawodność

Rozważ:

  • Reputacja producenta i historia
  • Średni czas między awariami (MTBF) dane
  • Warunki gwarancji i dostępność wsparcia technicznego
  • Dostępność części zamiennych dla długoterminowej konserwacji

Całkowity koszt posiadania

Spójrz poza początkową cenę zakupu:

  • Efektywność energetyczna (szczególnie w przypadku zasilaczy i VFD)
  • Wymagania dotyczące konserwacji i interwały
  • Oczekiwana żywotność przed wymianą
  • Koszty przestoju związana z awariami komponentów

Wybór dostawcy

Współpracuj z renomowanymi dostawcami, takimi jak VIOX Electric które oferują:

  • Kompleksowe portfolio produktów dla kompleksowych zakupów
  • Wsparcie techniczne doboru komponentów i zastosowań
  • Certyfikaty jakości (ISO 9001, UL, CE)
  • Stała dostępność i niezawodna dostawa
  • Konkurencyjne ceny dla zakupów hurtowych

Rozwiązywanie problemów z panelem sterowania

Systematyczne rozwiązywanie problemów minimalizuje przestoje i identyfikuje pierwotne przyczyny, a nie objawy.

Typowe problemy z panelem sterowania

Uciążliwe potknięcia

Wyłączniki automatyczne, które wielokrotnie się wyzwalają mogą wskazywać na:

  • Przeciążone obwody wymagające redukcji obciążenia lub większych wyłączników
  • Usterki uziemienia z uszkodzonej izolacji lub wnikania wilgoci
  • Luźne połączenia powodujące powstawanie łuku elektrycznego i ciepła
  • Nieprawidłowy dobór wyłącznika dla danej aplikacji

Awarie styczników

Problemy ze stycznikami włączać:

  • Przepalenie cewki z powodu przepięcia lub nadmiernego cyklu pracy
  • Zespawanie styków z powodu wysokich prądów rozruchowych lub nieodpowiedniej wartości znamionowej
  • Zużycie mechaniczne wymagające wymiany
  • Buczenie lub drganie z powodu niskiego napięcia lub zablokowania mechanicznego

Niepowodzenia w komunikacji

Problemy z komunikacją sieciową często wynikają z:

  • Luźne połączenia kablowe w terminalach
  • Nieprawidłowa konfiguracja sieci (adresy IP, maski podsieci)
  • Zakłócenia EMI z nieekranowanych kabli lub nieprawidłowego uziemienia
  • Uszkodzone przełączniki lub moduły sieciowe

Przegrzanie

Nadmierne ciepło wskazuje na:

  • Niewystarczająca wentylacja lub zablokowane otwory wentylacyjne
  • Przeciążone komponenty działające poza wartościami znamionowymi
  • Słabe połączenia powodujące wysoką rezystancję
  • Temperatura otoczenia przekraczające limity projektowe

Techniki diagnostyczne

Kontrola wzrokowa

Rozpocznij od dokładnego badania wzrokowego:

  • Odbarwione lub spalone komponenty wskazujący na przegrzanie
  • Luźnych lub skorodowanych połączeń
  • Uszkodzenia fizyczne do komponentów lub okablowania
  • Kontrolki wskazujące na stany awaryjne

Pomiary napięcia

Sprawdź prawidłowe napięcia na:

  • Wejścia i wyjścia zasilania
  • Transformator zasilania sterowania Strona wtórna
  • Zasilacz PLC i moduły I/O
  • Napięcia cewek na stycznikach i przekaźnikach

Pomiary prądu

Pomiar rzeczywistych prądów obciążenia i porównanie z:

  • Danymi znamionowymi podłączonego sprzętu
  • Automatyczny wyłącznik i obciążalnością prądową przewodów
  • Oczekiwanymi wartościami na podstawie projektu systemu

Obrazowanie termiczne

Kamery termowizyjne identyfikują gorące punkty wskazujące na:

  • Luźne połączenia połączenia o wysokiej rezystancji
  • Przeciążone obwody lub uszkodzone komponenty
  • Niewystarczające odprowadzanie ciepła

Konserwacja zapobiegawcza

Regularna konserwacja zapobiega awariom:

  • Kwartalne inspekcje połączeń, wskaźników i stanu fizycznego
  • Coroczne testowanie urządzeń zabezpieczających i blokad
  • Czyszczenie w celu usunięcia kurzu i zanieczyszczeń
  • Skanowanie termiczne w celu identyfikacji rozwijających się problemów
  • Dokumentacja ustaleń i działań naprawczych

Często zadawane pytania (FAQ)

P: Jaka jest różnica między elektryczną szafą sterowniczą a przemysłową szafą sterowniczą?

O: Elektryczna szafa sterownicza zazwyczaj zawiera podstawowe komponenty, takie jak wyłączniki automatyczne, bezpieczniki, przekaźniki i transformatory do zarządzania urządzeniami elektrycznymi. Przemysłowa szafa sterownicza zawiera te komponenty oraz zaawansowane urządzenia automatyki, takie jak sterowniki PLC i panele HMI, do sterowania złożonymi procesami przemysłowymi i maszynami. Przemysłowe szafy sterownicze są specjalnie zaprojektowane do zastosowań w automatyce i sterowaniu procesami.

P: Jak obliczyć znamionowy prąd zwarciowy (SCCR) dla mojej szafy sterowniczej?

O: SCCR jest określany przez komponent o najniższej wartości znamionowej w szafie. Sprawdź znamionowe prądy zwarciowe wszystkich wyłączników automatycznych, styczników, przekaźników i innych urządzeń. Komponent o najniższej zdolności wyłączania ustala maksymalny prąd zwarciowy, który szafa może bezpiecznie wytrzymać. Wartość ta musi być oznaczona na tabliczce znamionowej szafy i musi przekraczać dostępny prąd zwarciowy w miejscu instalacji. W celu uzyskania szczegółowych obliczeń skonsultuj się z dodatkiem SB do UL 508A lub współpracuj z certyfikowanym warsztatem budowy szaf sterowniczych.

P: Jakiego rozmiaru przewodu powinienem użyć do okablowania szafy sterowniczej?

O: Rozmiar przewodu zależy od prądu ciągłego podłączonego obciążenia, temperatury otoczenia, współczynników upakowania i spadku napięcia. W przypadku obwodów sterowania pracujących przy 120 V AC, przewód 14 AWG (2,5 mm²) jest powszechny dla obciążeń do 15 A. Obwody zasilające wymagają większych przewodów na podstawie tabeli 310.16 NEC lub wymagań NFPA 79. Zawsze należy zapoznać się z obowiązującymi przepisami i zastosować odpowiednie współczynniki obniżające wartość znamionową dla temperatury i upakowania.

P: Jak często należy sprawdzać i konserwować szafy sterownicze?

O: Przeprowadzaj wizualne inspekcje kwartalnie, aby sprawdzić, czy nie ma luźnych połączeń, uszkodzonych komponentów i prawidłowego działania wskaźników. Przeprowadzaj kompleksową roczną konserwację, w tym sprawdzanie momentu obrotowego połączeń, obrazowanie termiczne, testowanie urządzeń zabezpieczających i czyszczenie. Aplikacje o dużym obciążeniu lub krytyczne mogą wymagać częstszych inspekcji. Dokumentuj wszystkie czynności konserwacyjne i ustalenia.

P: Czy mogę wymienić wyłącznik automatyczny na wyższy prąd znamionowy?

O: Nie. Wymiana wyłącznika automatycznego na wyższy prąd znamionowy bez modernizacji rozmiaru przewodu stwarza poważne zagrożenie pożarowe. Wyłącznik automatyczny musi być dobrany tak, aby chronił przewód, a nie tylko obciążenie. Jeśli istniejący wyłącznik często się wyłącza, zbadaj przyczynę (przeciążenie, zwarcie doziemne lub wadliwy wyłącznik), zamiast po prostu zwiększać rozmiar wyłącznika.

P: Jaka jest różnica między normami UL 508A i IEC 61439?

O: UL 508A to norma północnoamerykańska dla przemysłowych szaf sterowniczych, koncentrująca się na poszczególnych zespołach szaf i wymagająca obliczeń SCCR oraz określonych kryteriów doboru komponentów. IEC 61439 to norma międzynarodowa obejmująca całe zespoły elektryczne, w tym rozdzielnice i tablice rozdzielcze, z różnymi metodami weryfikacji i wymaganiami dotyczącymi badań typu. Szafy na rynek amerykański wymagają zgodności z UL 508A, podczas gdy rynki międzynarodowe zazwyczaj przestrzegają norm IEC.

P: Czy potrzebuję sterownika PLC do mojej szafy sterowniczej?

O: Sterowniki PLC są korzystne, gdy aplikacja wymaga złożonej logiki, wielu sekwencji, częstych zmian programu lub integracji z innymi systemami. Proste aplikacje z podstawowym sterowaniem włącz/wyłącz mogą być odpowiednio obsługiwane przez logikę przekaźnikową lub dedykowane sterowniki. Rozważ sterownik PLC, gdy potrzebujesz elastyczności, skalowalności lub zaawansowanych funkcji, takich jak zarządzanie recepturami, rejestrowanie danych lub zdalne monitorowanie.

P: Jak wybrać odpowiedni stycznik do sterowania silnikiem?

A: Dobór stycznika wymaga znajomości prądu pełnego obciążenia silnika, metody rozruchu (DOL, gwiazda-trójkąt, łagodny rozruch), cyklu pracy i napięcia sterującego. Wybierz stycznik z kategorią użytkowania pasującą do Twojej aplikacji (AC-3 dla standardowych silników, AC-4 dla ciężkich rozruchów). Znamionowy prąd roboczy stycznika musi przekraczać prąd pełnego obciążenia silnika z odpowiednim marginesem bezpieczeństwa. Sprawdź, czy napięcie cewki pasuje do zasilacza sterowania.


Wnioski

Przemysłowe szafy sterownicze stanowią zaawansowane zespoły komponentów elektrycznych i elektronicznych, które współpracują ze sobą w celu zarządzania, ochrony i automatyzacji urządzeń przemysłowych. Zrozumienie funkcji i kryteriów doboru każdego komponentu — od wyłączników automatycznych i styczników po sterowniki PLC i urządzenia komunikacyjne — umożliwia inżynierom i kierownikom obiektów projektowanie, specyfikowanie i konserwację systemów sterowania, które zapewniają niezawodne działanie, zapewniają bezpieczeństwo personelu i są zgodne z obowiązującymi przepisami i normami.

Właściwy dobór komponentów, przestrzeganie najlepszych praktyk okablowania i zgodność z normami UL 508A, NEC i IEC stanowią podstawę bezpiecznego i skutecznego projektowania szaf sterowniczych. Niezależnie od tego, czy specyfikujesz nową szafę sterowniczą, modernizujesz istniejące urządzenia, czy rozwiązujesz problemy operacyjne, dokładne zrozumienie komponentów szafy sterowniczej i ich interakcji jest niezbędne do osiągnięcia sukcesu.

W celu uzyskania pomocy w doborze komponentów szafy sterowniczej, niestandardowym projektowaniu szaf lub wsparciu technicznym, skontaktuj się z ekspertami w VIOX Electric— Twoim zaufanym partnerem w zakresie przemysłowych rozwiązań elektrycznych.


Powiązane zasoby

Autorskie zdjęcie

Witam, jestem Joe, oddany swojej pracy professional z 12-letnim doświadczeniem w branży elektrotechnicznej. W VIOX Electric ja koncentruje się na dostarczaniu wysokiej jakości rozwiązań elektrycznych, dostosowanych do potrzeb naszych klientów. Moje doświadczenie obejmuje automatyzacji przemysłowej, instalacji elektrycznej w budynkach mieszkalnych i komercyjnych systemy elektryczne.Skontaktuj się ze mną [email protected] jeśli masz jakiekolwiek pytania.

Spis treści
    追加ヘッダーの始発のテーブルの内容
    Poproś o Ofertę Już teraz
