A stycznik jest zazwyczaj końcowym elektrycznym urządzeniem łączeniowym w obwodzie zasilania, sterującym odbiornikami takimi jak silniki, grzejniki lub grupy oświetleniowe. A przekaźnik sterujący przełącza sygnały sterujące, blokady, obwody sygnalizacyjne lub cewkę innego urządzenia. Stosuj oba, gdy przekaźnik musi współpracować z cewką stycznika, izolować ją lub zwielokrotniać sygnał sterujący.
Praktyczna różnica nie wynika z uniwersalnego progu prądowego. Wybierz urządzenie na podstawie roli w obwodzie, typu obciążenia, napięcia roboczego, kategorii użytkowania, częstotliwości łączeń, układu styków oraz parametrów znamionowych określonych przez producenta.
Stycznik a przekaźnik sterujący: Tabela szybkiego wyboru
| Punkt decyzyjny | Stycznik | Przekaźnik sterowniczy | Użyj obu |
|---|---|---|---|
| Główna rola obwodu | Załącza i wyłącza obwód zasilania odbiornika | Przełącza obwód sterowania, sygnalizacji lub blokady | Przekaźnik przetwarza lub pośredniczy w przekazaniu polecenia; stycznik przełącza obciążenie |
| Typowe przełączane urządzenie | Silnik, bateria grzejników, oświetlenie grupowe lub inne zadeklarowane obciążenie | Cewka stycznika, elektromagnes, obwód sterowniczy, wejście PLC, alarm lub blokada | Sterownik PLC lub czujnik steruje przekaźnikiem, który steruje cewką stycznika |
| Układ styków | Zazwyczaj główne styki robocze oraz opcjonalne styki pomocnicze | Powszechnie stosowane styki sterownicze NO, NC lub przełączne | Przekaźnik sterujący zapewnia styki logiczne; stycznik zapewnia główne tory prądowe i styki zwrotne |
| Podstawa doboru | Napięcie obciążenia, prąd roboczy, charakterystyka obciążenia, kategoria użytkowania, rodzaj pracy i koordynacja | Napięcie obwodu sterowniczego, kategoria użytkowania styków, typ obciążenia, konfiguracja styków i wymagana liczba operacji | Sprawdź zarówno interfejs przekaźnik-cewka, jak i obciążenie znamionowe stycznika |
| Typowy kontekst obciążenia wg IEC | AC-1, AC-3, AC-4 lub inna kategoria zadeklarowana dla danego zastosowania | AC-15, DC-13 lub inna kategoria obwodu sterowniczego zadeklarowana dla danego zastosowania | Każde urządzenie jest oceniane pod kątem swojej części obwodu |
| Zabezpieczenie przed przeciążeniem lub zwarciem | Zazwyczaj nie jest zapewniane przez sam stycznik | Zazwyczaj nie jest zapewniane przez przekaźnik sterujący | Nadal wymagane jest oddzielne, prawidłowo skoordynowane zabezpieczenie |
| Najlepsza zasada decyzyjna | Wybierz, gdy styk jest końcowym elementem łączeniowym obciążenia | Wybierz, gdy styk realizuje logikę sterowania lub przełącza inne urządzenie sterujące | Wybierz, gdy sterowanie i przełączanie mocy wymagają oddzielnych stopni |

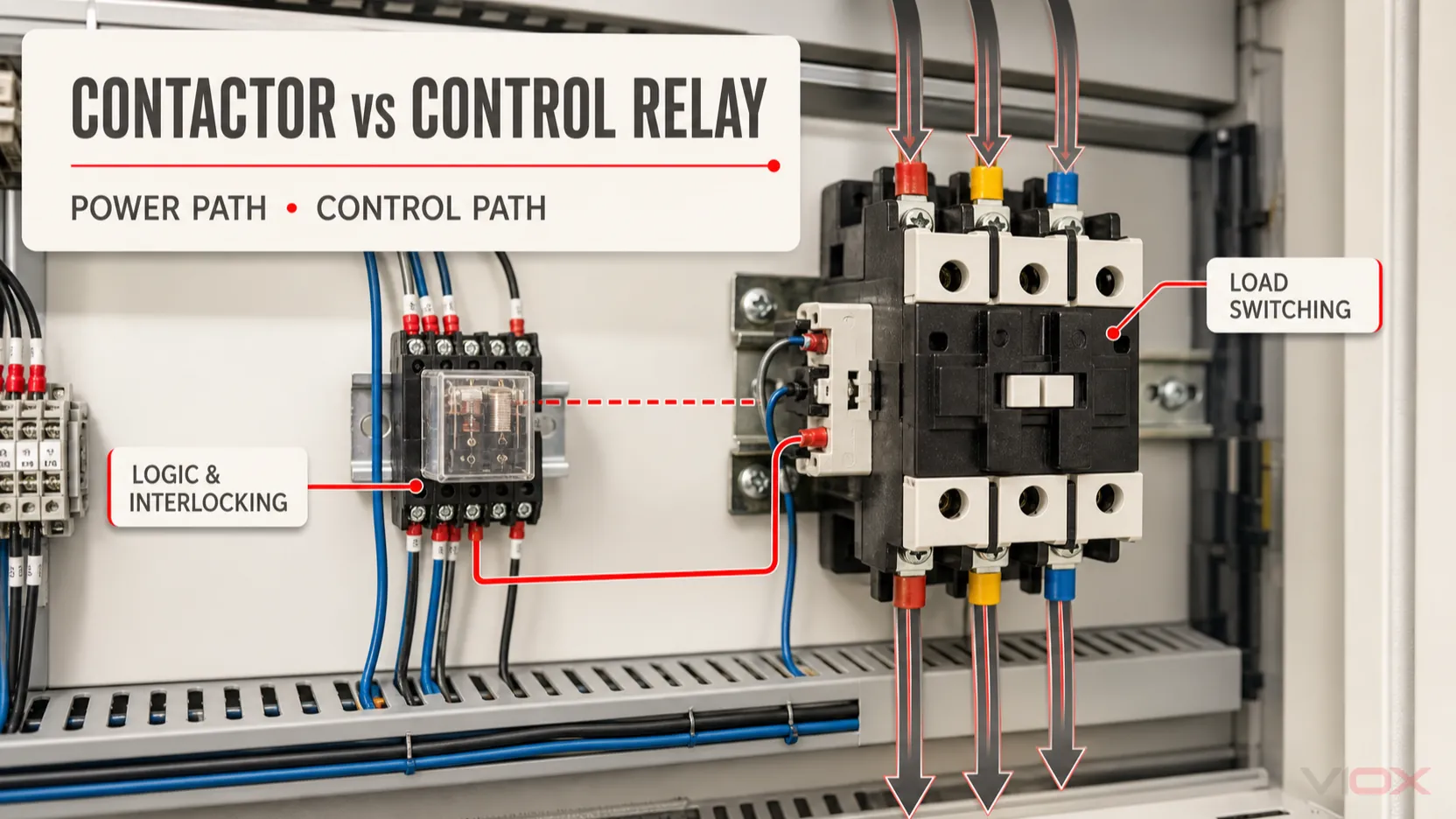

Najważniejsza różnica dotyczy roli w obwodzie
Styczniki i elektromechaniczne przekaźniki sterujące mogą opierać się na tej samej podstawowej zasadzie działania: zasilenie cewki wytwarza siłę magnetyczną, która zmienia stan jednego lub większej liczby styków. To podobieństwo nie sprawia, że ich styki są zamienne.

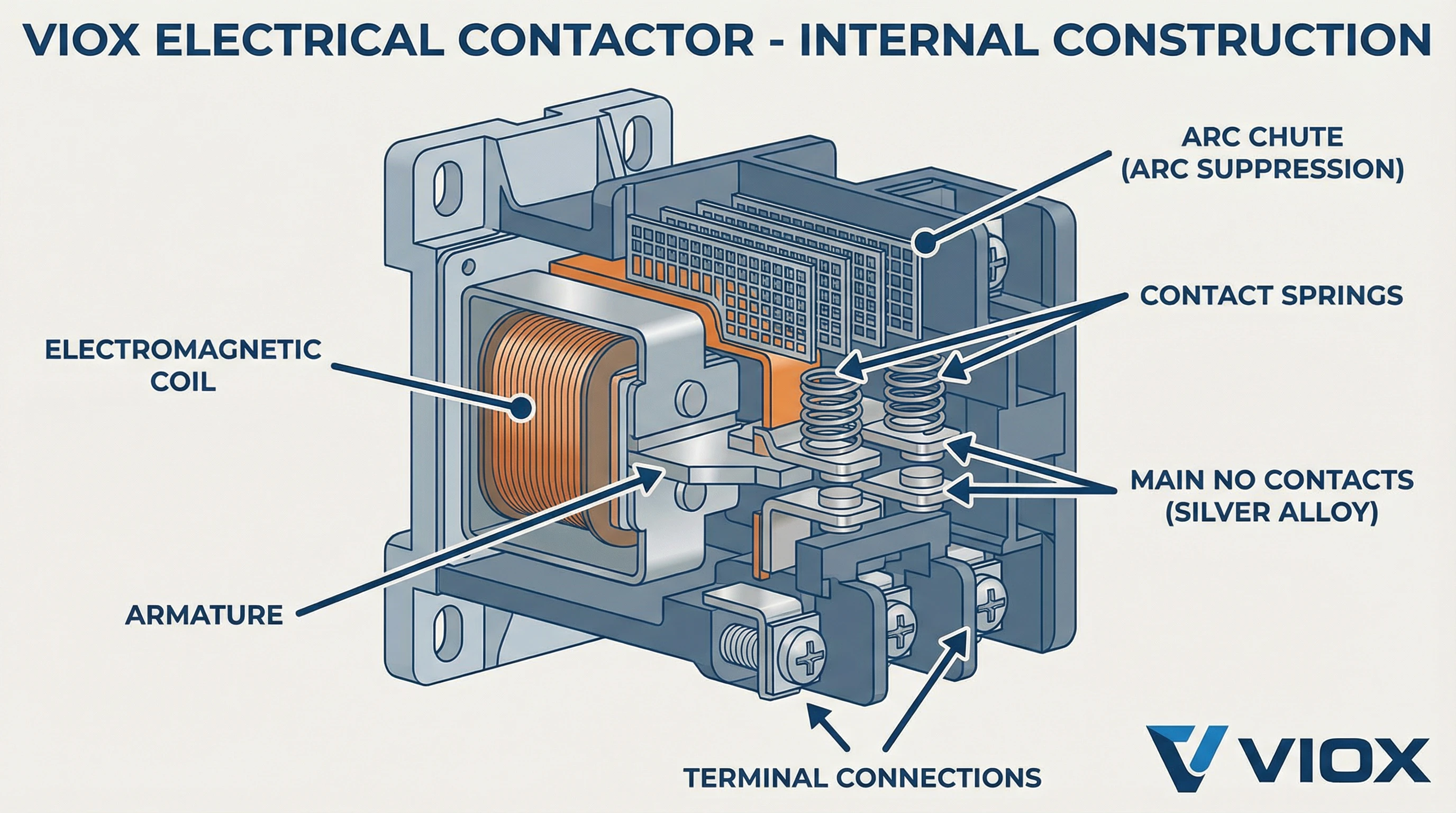

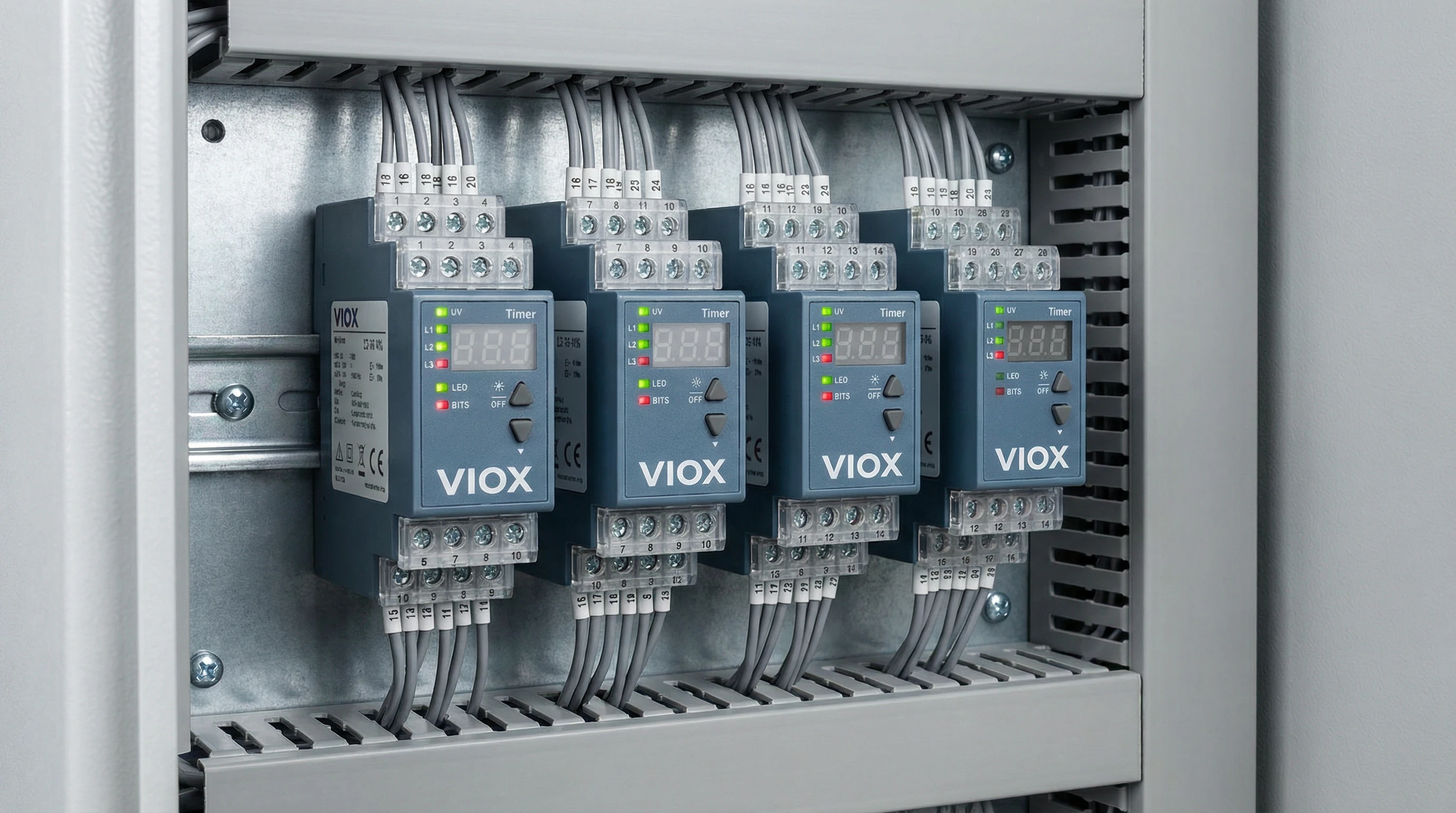

Stycznik jest zaprojektowany wokół główny tor prądowy. Jego styki główne są dobrane i ocenione pod kątem deklarowanego obciążenia. Przekaźnik sterujący jest zaprojektowany wokół ścieżkę sterowania, gdzie jego styki realizują polecenia, informację zwrotną o stanie, blokady lub funkcje interfejsu.
Termin katalogowy stycznik sterujący nie jest wystarczająco precyzyjny, aby ustalić klasyfikację. W zależności od dostawcy może on opisywać stycznik mocy używany w układzie sterowania, przekaźnik stycznikowy lub stycznik pomocniczy z kilkoma stykami sterowniczymi. Należy zweryfikować normę produktu, schemat zacisków, parametry styków głównych oraz kategorie użytkowania, zamiast traktować “stycznik sterujący” jako uniwersalny typ urządzenia.

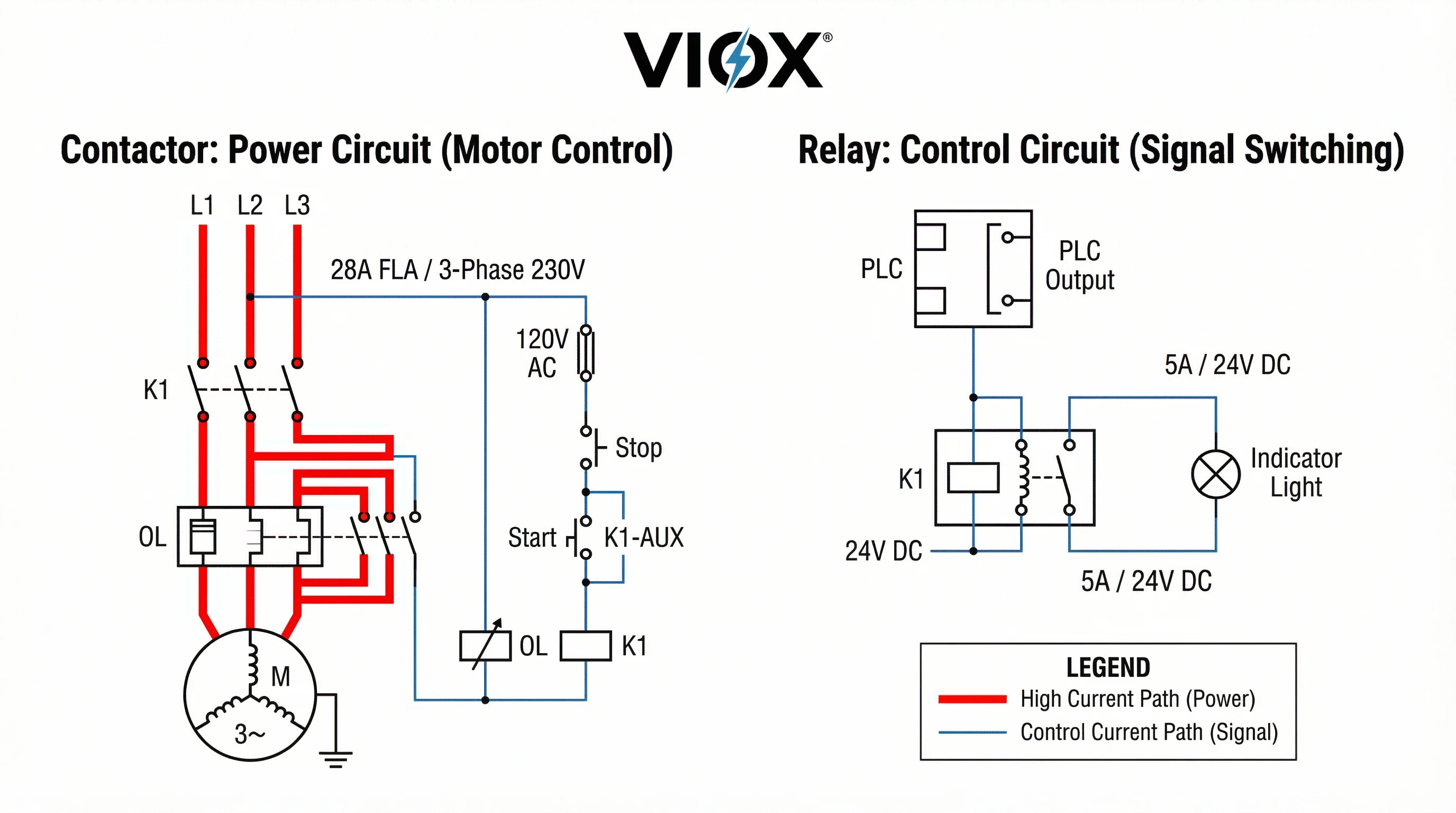

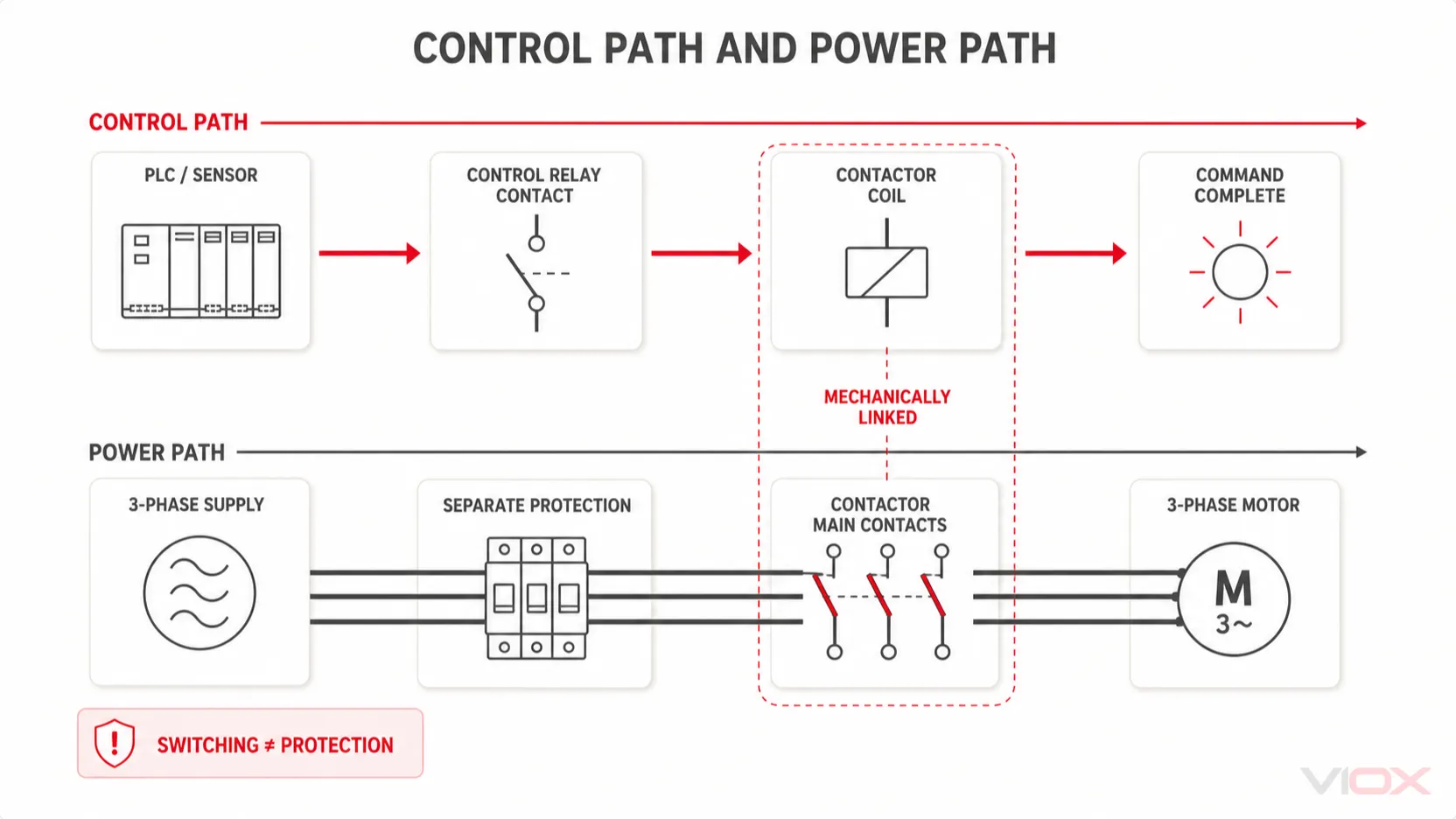

Rozróżnienie staje się najbardziej wyraźne w architekturze sterowania silnikiem:
PLC lub czujnik → przekaźnik sterujący → cewka stycznika → styki główne stycznika → silnik
W tym układzie przekaźnik sterujący nie przewodzi prądu silnika. Załącza on cewkę stycznika. Główne styki stycznika przewodzą i przełączają obwód silnika w zakresie określonym w ich danych znamionowych.
Przekaźnik sterujący nie zawsze jest konieczny pomiędzy sterownikiem PLC a stycznikiem. Kompatybilne wyjście PLC może sterować cewką bezpośrednio, jeśli spełnione są wymagania dotyczące napięcia, typu wyjścia, obciążalności prądem rozruchowym, obciążalności w stanie ustalonym, izolacji oraz tłumienia stanów przejściowych. Gdy te warunki nie są spełnione – lub gdy wymagane są dodatkowe styki, konwersja poziomu napięcia, wymienna izolacja lub realizacja logiki – odpowiednim rozwiązaniem może być przekaźnik pośredniczący. Osobny przewodnik VIOX dotyczący bezpośredniego sterowania z PLC w porównaniu z przekaźnikami pośredniczącymi analizuje tę decyzję dotyczącą interfejsu.

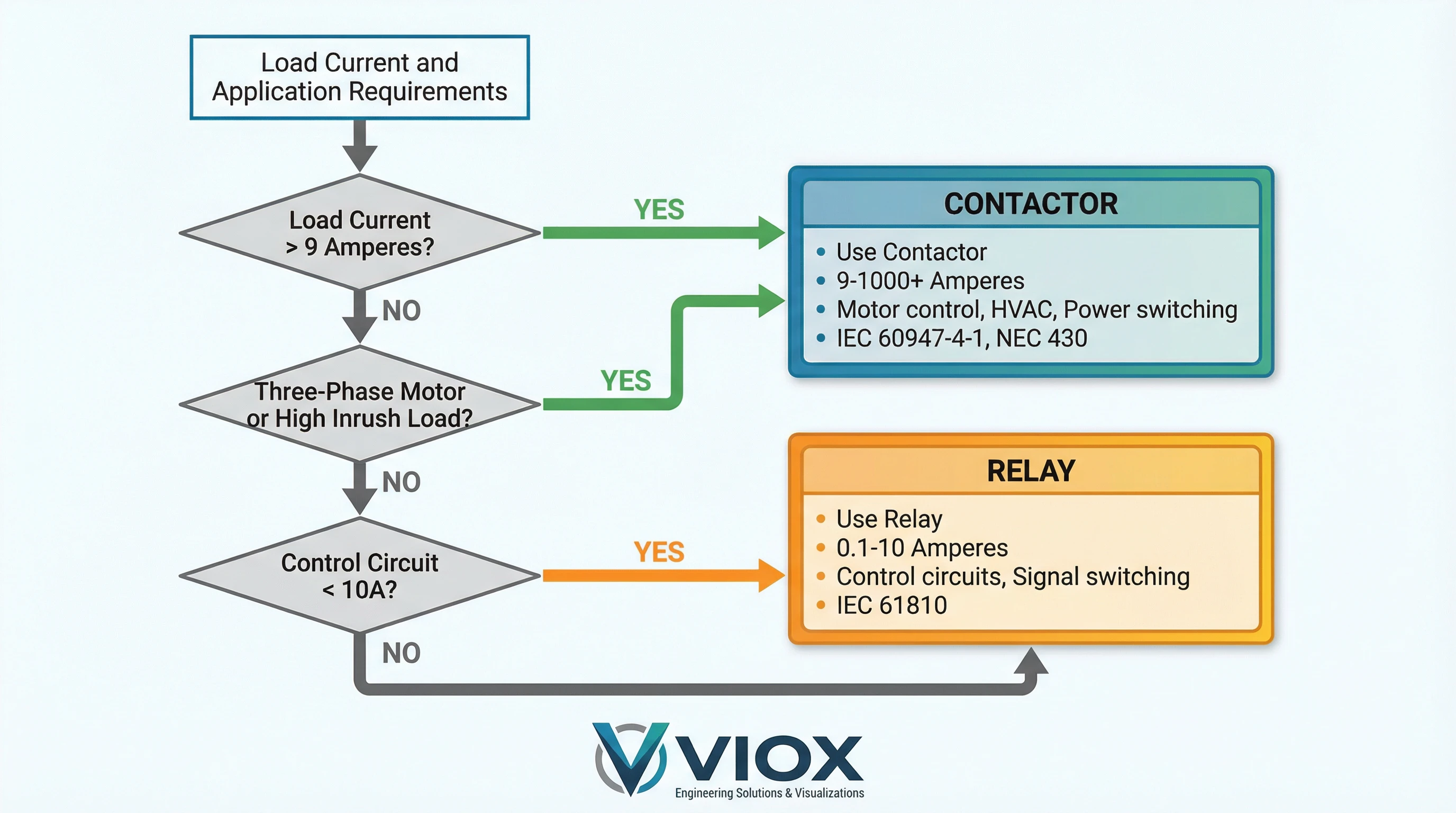

Nie wybieraj wyłącznie na podstawie wartości prądu znamionowego
Zasady typu “użyj przekaźnika poniżej 10 A, a stycznika powyżej 10 A” są wygodne, ale technicznie słabe. Zakresy produktów nakładają się na siebie, a wartość natężenia prądu nie opisuje obciążenia wywieranego przez odbiornik.
Dwa styki o tej samej wartości prądu znamionowego mogą mieć bardzo różną przydatność do:
- grzałki rezystancyjnej;
- silnik indukcyjny;
- cewka stycznika;
- elektromagnes DC;
- elektroniczny zasilacz o wysokim prądzie rozruchowym;
- częste nawroty lub praca impulsowa.
Prawidłowe porównanie dotyczy wartości znamionowej dla dokładnego napięcia, rodzaju prądu, typu obciążenia i kategorii użytkowania. Wartość znamionowa dla obciążenia rezystancyjnego nie może być automatycznie stosowana dla silnika indukcyjnego lub cewki.
Parametry znamionowe stycznika: weryfikacja obciążenia mocy
IEC 60947-4-1 obejmuje styczniki elektromechaniczne i rozruszniki silnikowe w określonym zakresie napięć. W przypadku stycznika istotne pola wyboru obejmują:
- znamionowe napięcie łączeniowe, Ue;
- znamionowy prąd łączeniowy, Ie, dla określonych warunków pracy;
- obwód obciążenia AC lub DC;
- kategoria użytkowania, taka jak AC-1, AC-3 lub AC-4, jeśli ma zastosowanie;
- liczba i układ biegunów głównych;
- oczekiwana częstotliwość pracy i cykl pracy;
- napięcie cewki, częstotliwość oraz granice zasilania sterowniczego;
- deklarowana koordynacja zwarciowa z wybranym urządzeniem zabezpieczającym;
- wymagania dotyczące styków pomocniczych.
Na przykład kategoria użytkowania AC-3 odnosi się do innego cyklu łączeniowego niż AC-1. Dlatego ten sam stycznik może wykazywać różne wartości prądu roboczego dla różnych kategorii. Największa wartość natężenia prądu nadrukowana na produkcie nie jest automatycznie właściwą wartością znamionową dla silnika.
Aby uzyskać szersze informacje na temat terminologii i budowy styczników, skorzystaj z Co to jest stycznik?. Niniejsza strona porównawcza dotyczy wyłącznie granicy między stycznikami a przekaźnikami sterującymi.
Parametry znamionowe przekaźnika sterującego: zweryfikuj sterowane urządzenie
IEC 60947-5-1 ma zastosowanie do elektromechanicznych urządzeń obwodów sterowniczych i elementów łączeniowych używanych do sterowania, sygnalizacji i blokad w zakresie ich stosowania. Przekaźnik sterujący lub przekaźnik stycznikowy może zapewniać kilka styków NO, NC lub przełącznych, jednak sam układ styków nie określa przydatności do obciążenia.
Sprawdzać:
- napięcie znamionowe cewki oraz informacja, czy cewka jest zasilana prądem AC czy DC;
- znamionowe napięcie i prąd łączeniowy styków;
- AC-15, DC-13 lub inna deklarowana kategoria użytkowania;
- typ i pobór mocy sterowanej cewki lub elektromagnesu;
- układ styków i rozmieszczenie zacisków;
- wymagana trwałość elektryczna i mechaniczna w rzeczywistych warunkach pracy;
- tłumienie stanów przejściowych i jego wpływ na charakterystykę wyzwalania;
- warunki środowiskowe i montażowe określone przez producenta.
Parametry znamionowe AC-15 i DC-13 są szczególnie istotne, gdy styki przekaźnika przełączają elektromagnetyczne obciążenia sterownicze. Znamionowa obciążalność rezystancyjna styku przekaźnika może znacząco różnić się od jego deklarowanej zdolności do przełączania cewki stycznika lub elektromagnesu.
Przekaźnika parametry znamionowe cewki oraz parametry znamionowe styków opisują różne obwody. Oznaczenie cewki 24 V DC informuje o tym, co zasila przekaźnik; nie informuje natomiast o tym, jakie napięcie lub obciążenie mogą przełączać styki przekaźnika. Terminologię dotyczącą zachowania cewki, patrz Wyjaśnienie napięcia cewki przekaźnika.
Kiedy stosować stycznik, przekaźnik sterujący lub oba te elementy
| Warunki aplikacji | Zalecana architektura | Dlaczego |
|---|---|---|
| Standardowe załączanie silnika trójfazowego | Stycznik o odpowiednich parametrach znamionowych w torze zasilania silnika | Końcowe urządzenie łączeniowe musi posiadać deklarowaną kategorię pracy dla obciążeń silnikowych |
| Wyjście sterownika PLC posiada parametry znamionowe kompatybilne z cewką stycznika | Bezpośrednie podłączenie wyjścia sterownika PLC do cewki stycznika może być możliwe | Dodatkowy przekaźnik jest zbędny, gdy kompletny interfejs zostanie zweryfikowany |
| Napięcie lub obciążalność wyjścia sterownika PLC nie odpowiada cewce stycznika | Przekaźnik sterujący pośredniczący oraz stycznik | Przekaźnik zapewnia interfejs; stycznik pozostaje łącznikiem mocy |
| Jedno polecenie musi tworzyć kilka ścieżek logicznych NO/NC | Przekaźnik sterujący lub styki pomocnicze, jeśli są odpowiednie | Wiele styków sterowniczych wspiera blokady, sygnalizację i powielanie sygnałów |
| Styk sterowniczy musi przełączać cewkę elektromagnetyczną AC lub DC | Przekaźnik sterujący z odpowiednią deklarowaną kategorią użytkowania | Obciążenia cewek muszą być sprawdzone pod kątem AC-15, DC-13 lub równoważnych danych producenta |
| Bateria grzejników lub zgrupowany obwód oświetleniowy | Stycznik lub inne urządzenie łączeniowe przystosowane do konkretnego obciążenia roboczego | Wybór zależy od charakterystyki obciążenia i deklarowanej kategorii, a nie tylko od prądu znamionowego |
| Mały silnik lub siłownik wydaje się mieścić w zakresie prądu znamionowego przekaźnika | Przed rozważeniem użycia przekaźnika należy zweryfikować jego wyraźną wartość znamionową dla silnika lub obciążenia indukcyjnego | Ogólna wartość znamionowa dla obciążeń rezystancyjnych nie potwierdza przydatności do załączania silników |
| Funkcja stanowi część systemu zatrzymania awaryjnego lub bezpieczeństwa maszynowego | Należy zastosować zweryfikowaną architekturę bezpieczeństwa oraz komponenty o odpowiednich parametrach znamionowych | Standardowy przekaźnik sterujący lub zwykły stycznik nie jest automatycznie podsystemem o poziomie bezpieczeństwa |
Czy przekaźnik sterujący może zastąpić stycznik?
Nie jako ogólny zamiennik. Przekaźnik sterujący może zastąpić stycznik tylko wtedy, gdy parametry znamionowe zadeklarowane przez producenta wyraźnie obejmują rzeczywiste obciążenie, napięcie, rodzaj prądu, prąd rozruchowy, kategorię użytkowania, częstotliwość łączeń oraz wymagany układ styków.
Warunek ten jest rzadko spełniony, gdy urządzenie ma załączać silnik o znacznej mocy lub inne wymagające obciążenie mocy. W większości szaf sterowniczych bezpieczniejsza granica specyfikacji to:
- przekaźnik sterujący do logiki, interfejsu, sygnalizacji, blokad lub przełączania cewek;
- stycznik do końcowego załączania obciążeń mocy;
- oba urządzenia, gdy funkcje sterownicze i funkcje mocy wymagają oddzielnych stopni.
Odwrotna zamiana również wymaga ostrożności. Stycznik może technicznie przełączać niektóre mniejsze obwody, ale może nie oferować wymaganych styków przełącznych, wydajności styków przy niskich poziomach sygnału, kompaktowego interfejsu lub gęstości logiki. Przewymiarowanie osprzętu łączeniowego mocy nie tworzy automatycznie lepszego obwodu sterowania.
Styki główne, styki pomocnicze i przekaźniki sterujące
Główne styki stycznika przełączają obciążenie przypisane do stycznika. Jego styki pomocnicze zapewniają informację zwrotną o stanie, blokadę elektryczną, logikę podtrzymania lub inne funkcje sterownicze.
Blok styków pomocniczych i przekaźnik sterujący nie są tym samym artykułem handlowym:
- an blok styków pomocniczych działa mechanicznie wraz ze stycznikiem nadrzędnym;
- a przekaźnik sterujący posiada własną cewkę i może działać niezależnie;
- a przekaźnik stycznikowy, czasami nazywany stycznikiem pomocniczym, jest elektromagnetycznym urządzeniem sterowniczym z wieloma stykami sterowniczymi.
Jeśli zadanie wymaga jedynie potwierdzenia, że stycznik został zamknięty, styk pomocniczy może być wystarczający. Jeśli niezależne polecenie musi wywołać kilka stanów styków lub połączyć dwa obwody sterownicze, lepszym rozwiązaniem może być przekaźnik sterujący. Terminologię dotyczącą konfiguracji styków można znaleźć w SPST vs SPDT vs DPST vs DPDT.
Czego żadne z tych urządzeń nie zapewnia samodzielnie
Stycznik oraz przekaźnik sterujący są urządzeniami łączeniowymi i sterowniczymi. Nie należy zakładać, że którekolwiek z nich zapewnia ochronę przeciwzwarciową obwodu odgałęźnego lub ochronę silnika przed przeciążeniem tylko dlatego, że potrafi otworzyć obwód.
Typowy obwód silnikowy może wymagać oddzielnych funkcji w zakresie:
- ochrony przed zwarciem;
- ochrony przed przeciążeniem;
- rutynowego zdalnego przełączania;
- izolacji;
- logiki sterowania i informacji zwrotnej o stanie.
Funkcje te mogą być rozdzielone pomiędzy wyłącznik automatyczny lub bezpiecznik, przekaźnik przeciążeniowy, stycznik, urządzenie izolacyjne oraz komponenty sterownicze. Stycznik a Wyłącznik Automatyczny wyjaśnia granicę między łączeniem a ochroną, podczas gdy Stycznik vs. rozrusznik silnika wyjaśnia, dlaczego sam stycznik nie stanowi kompletnego układu rozruchowego silnika.
Lista kontrolna specyfikacji
Przed określeniem parametrów któregokolwiek z urządzeń należy zanotować:
- Rola w obwodzie: końcowe załączanie mocy, przełączanie cewek, sygnalizacja, blokady lub interfejs sygnałowy.
- Obciążenie łączeniowe: silnik, grzałka, oświetlenie, cewka, elektromagnes, obciążenie elektroniczne lub wejście sygnałowe.
- Instalacja elektryczna: AC lub DC, napięcie, prąd znamionowy oraz odpowiedni prąd rozruchowy lub prąd załączania.
- Deklarowany tryb pracy: kategoria użytkowania oraz parametry znamionowe dla konkretnego napięcia roboczego.
- Układ styków: bieguny główne, styki NO/NC/przełączne oraz wymagane niezależne ścieżki logiczne.
- Zasilanie sterowania: napięcie cewki, częstotliwość, charakterystyka załączania oraz kompatybilność z wyjściem sterującym.
- Profil pracy: częstotliwość łączeń, przewidywany tryb pracy oraz deklarowane przez producenta dane dotyczące trwałości.
- Zabezpieczenia i koordynacja: zabezpieczenie przed zwarciem po stronie zasilania, zabezpieczenie przeciążeniowe oraz udokumentowana koordynacja.
- Środowisko: obudowa, zanieczyszczenie, temperatura, wibracje oraz ograniczenia montażowe określone dla produktu.
- Dowód: aktualna karta katalogowa, obowiązująca norma, schemat zacisków oraz dokumentacja dopuszczeniowa właściwa dla danego modelu.

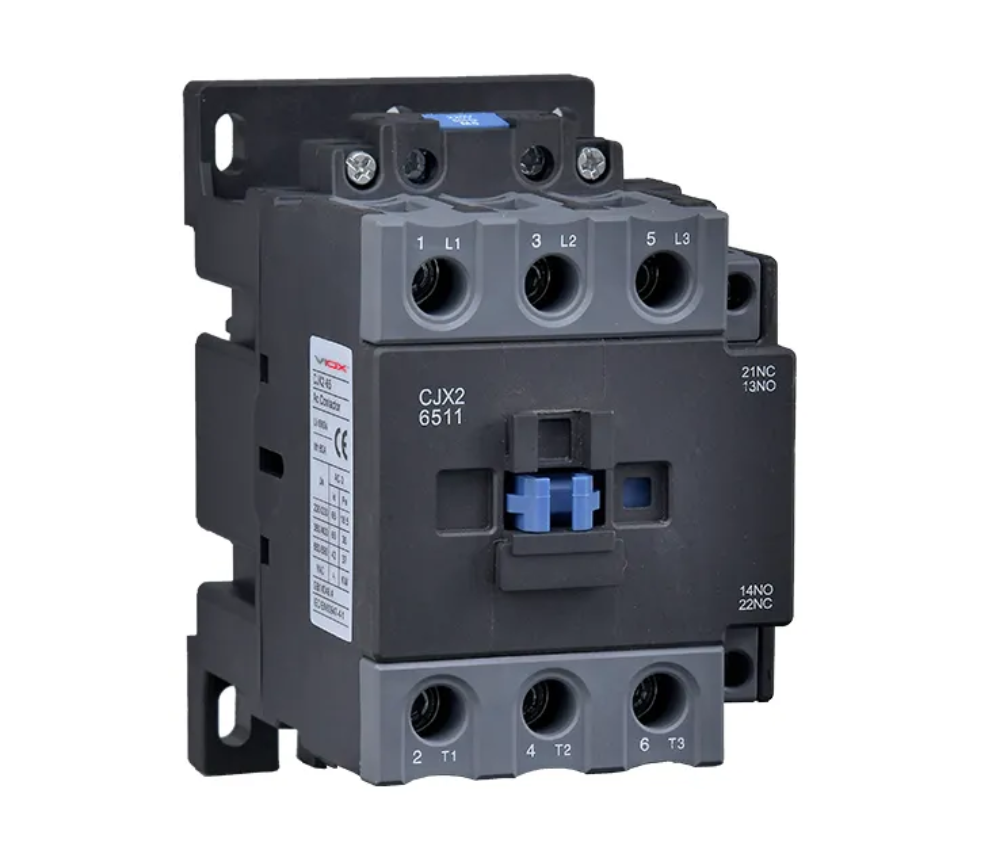

Jeśli zastosowanie wymaga stycznika mocy, należy porównać odpowiednie pola w Seria styczników AC VIOX z rzeczywistymi wymaganiami instalacji, zamiast dokonywać wyboru wyłącznie na podstawie wielkości obudowy lub prądu znamionowego.
Pytania i odpowiedzi
Czy stycznik jest rodzajem przekaźnika?
Są to blisko spokrewnione elektrycznie sterowane urządzenia łączeniowe, które mogą wykorzystywać tę samą zasadę działania elektromagnetycznego. Jednakże przy doborze urządzeń termin “stycznik” zazwyczaj oznacza urządzenie przeznaczone do deklarowanego załączania obciążeń mocy, podczas gdy “przekaźnik sterujący” oznacza urządzenie przeznaczone do sterowania, sygnalizacji lub blokad. Należy traktować deklarowaną normę i parametry znamionowe produktu jako rozstrzygające.
Czy przekaźnik sterujący może załączać silnik?
Tylko wtedy, gdy przekaźnik posiada wyraźną wartość znamionową obejmującą to obciążenie silnikowe oraz pełne wymagania aplikacji. Nie należy wnioskować o przydatności do pracy z silnikiem na podstawie wartości prądu dla obciążenia rezystancyjnego. W większości przemysłowych obwodów zasilania silników standardowym wyborem jest stycznik z odpowiednią deklarowaną klasą pracy silnikowej.
Dlaczego stosuje się przekaźnik sterujący przed stycznikiem?
Przekaźnik sterujący pośredniczący może zapewnić dopasowanie poziomów napięcia, zwielokrotnienie styków, separację elektryczną, wymienną izolację między wyjściem PLC a cewką lub dodatkową blokadę. Nie jest to wymagane automatycznie; bezpośrednie sterowanie cewką może być możliwe, gdy wszystkie wymagania dotyczące wyjścia, cewki, tłumienia i systemu są ze sobą kompatybilne.

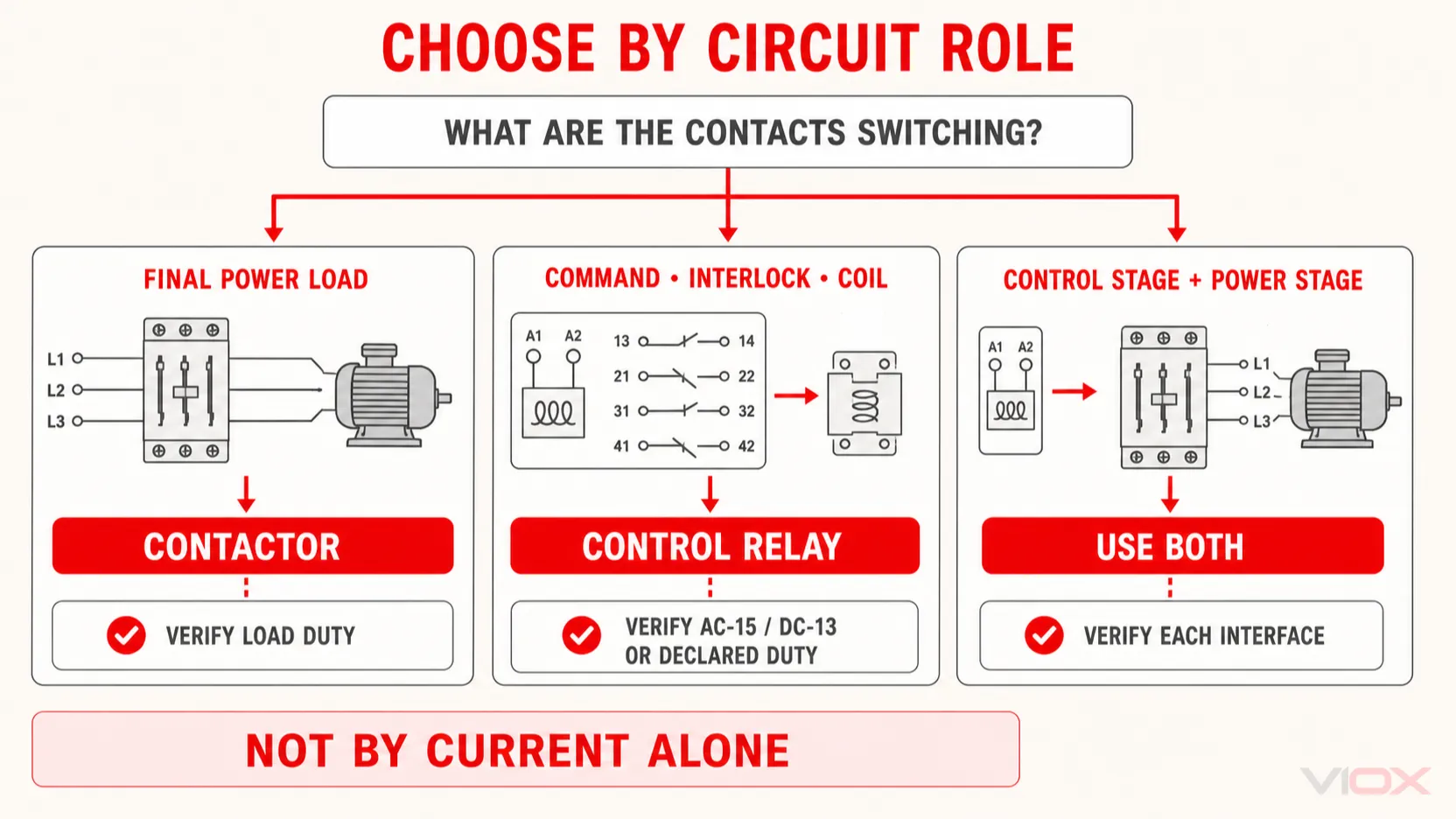

Zasada wyboru końcowego
Wybór należy przeprowadzić, wychodząc od obwodu:
Jeśli urządzenie załącza końcowe obciążenie mocy, należy rozważyć stycznik dla tego deklarowanego obciążenia. Jeśli załącza ono obwód sterujący, blokadę, sygnalizację lub cewkę innego urządzenia, należy rozważyć przekaźnik sterujący dla tego obwodu sterowania. Jeśli jeden stopień sterowania musi sterować oddzielnym stopniem mocy, należy użyć obu – i niezależnie zweryfikować każdy interfejs.
Zawsze należy potwierdzić ostateczny wybór w oparciu o aktualną kartę katalogową wybranego produktu, obowiązujące zasady instalacji oraz wymagany schemat ochrony i koordynacji.
