ຢ່າງຖືກຕ້ອງພື້ນທີ່ການໄຟຟ້າກະດານແມ່ນຫນຶ່ງທີ່ສໍາຄັນທີ່ສຸດອດໄພມາດຕະການໃນຫນ້າທໍາອິດຂອງລະບົບໄຟຟ້າ. ມັນເປັນທີ່ບໍ່ມີຕໍ່ລອງຕ້ອງການສໍາລັບການປົກປ້ອງຕໍ່ຕ້ານຮຸນແຮງໄຟຟ້າຊ໊ອກ,ການປ້ອງກັນໄຟຟ້າໄຟໄຫມ້,ແລະການປົກປ້ອງອ່ອນໂຕຈາກພະລັງງານກະຊາກ. ໂດຍການສ້າງເປັນປອດໄພ,ໂດຍກົງເສັ້ນທາງສໍາລັບການເກີນຫຼືຜິດພາດທີ່ກ່ຽວຂ້ອງແສໄຟຟ້າທີ່ໄຫຼເຂົ້າໄປໃນແຜ່ນດິນໂລກເປັນ,ສໍາເລັດການພື້ນທີ່ລະບົບການຮັບປະກັນຄວາມປອດໄພແລະສະຖຽນລະພາບຂອງທ່ານທັງຕິດຕັ້ງໄຟຟ້າ. ຄູ່ມືນີ້ສະຫນອງທີ່ສົມບູນພາບລວມຂອງຫຼັກການ,ປະກອບ,ແລະຂັ້ນຕອນສໍາລັບການຢ່າງຖືກຕ້ອງມີພື້ນເປັນ ກະດານໄຟຟ້າ ອີງຕາມການສ້າງຕັ້ງມາດຕະຖານ.

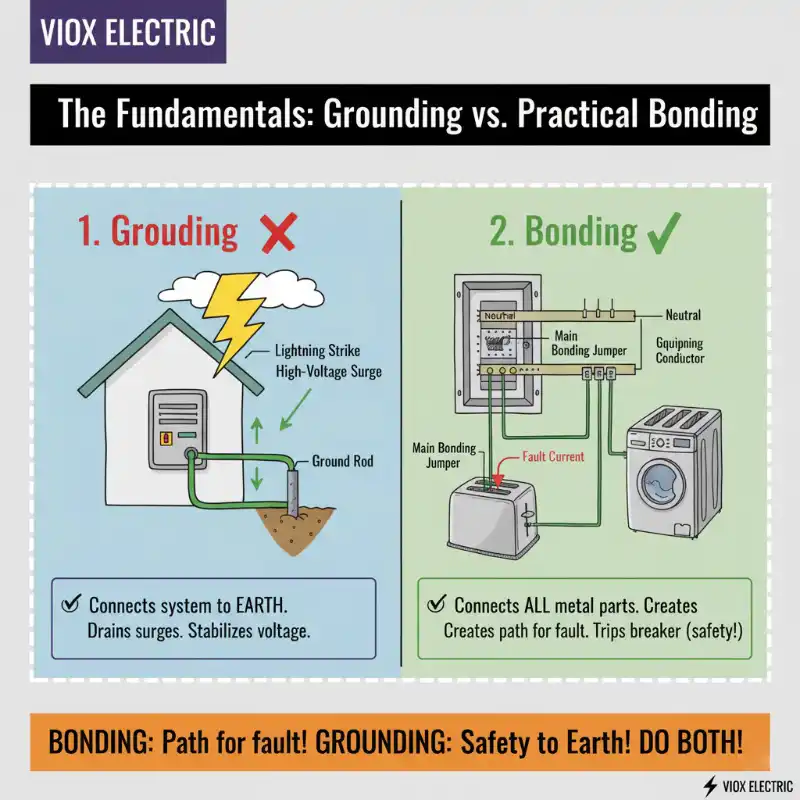

ພື້ນຖານ:ພື້ນທີ່ທຽພັນທະບັດ
ໃນຂະນະທີ່ຂໍ້ກໍານແມ່ນມັກຈະນໍາໃຊ້ື່,ພື້ນທີ່ແລະພັນທະບັດແມ່ນມີສອງແຕກຕ່າງແຕ່ກ່ຽວຂ້ອງແນວຄິດທີ່ສໍາຄັນສໍາລັບການທີ່ປອດໄພລະບົບໄຟຟ້າ.
- ພື້ນ ແມ່ນການປະຕິບັດຂອງການເຊື່ອມຕໍ່ຂອງທ່ານລະບົບໄຟຟ້າກັບແຜ່ນດິນໂລກມັນເອງ,ປົກກະຕິໂດຍຜ່ານການເປັນໂລຫະພື້ນ໌. ຕົ້ນຕໍຈຸດປະສົງຂອງພື້ນແມ່ນມີເພື່ອສະຖຽນລະບົບຂອງແຮງດັນໃນລະຫວ່າງປົກກະຕິດໍາເນີນງານແລະການສະຫນອງເສັ້ນທາງສໍາລັບການສູງແຮງດັນກິດຈະກໍາເຊັ່ນ:ໂຈມຕີຟ້າຜ່າຫຼືເສັ້ນຊາຈະປອດໄພ dissipated ເຂົ້າໄປໃນພື້ນດິນ.
- ພັນທະບັດ ແມ່ນຂະບວນການຂອງການເຂົ້າຮ່ວມທັງບໍ່ແມ່ນປະຈຸບັນ-ດໍາເນີນໂລຫະສ່ວນຂອງລະບົບໄຟຟ້າຮ່ວມກັນ. ນີ້ປະກອບມີກະດານ enclosures,ໂລຫະ conduit,ແລະເຟຣມໂລຫະຂອງເຄື່ອງໃຊ້. ເປົ້າຫມາຍຂອງພັນທະບັດແມ່ນການສ້າງຢ່າງຕໍ່ເນື່ອງ,ຕ່ໍາ-impedance ເສັ້ນທາງສໍາລັບການຜິດປະຈຸບັນການເດີນທາງກັບຄືນໄປບ່ອນທີ່ຈະແຫຼ່ງຂອງຕົນ. ເສັ້ນທາງນີ້ອະນຸຍາດ ວົງຈອນໄຟ ຫຼືຕົກການສອບຄວາມຜິດແລະເປີດວົງຈອນການ,ການຕັດອອກພະລັງງານແລະການປ້ອງໂລຫະທີ່ດ້ານຈາກການກາຍເປັນກະຕືລືລົມແລະຕົວເປັນຊ໊ອກທີ່ອັນຕະລາຍ.
ໃນສັ້ນ,ພັນທະບັດສະຫນອງເສັ້ນທາງສໍາລັບຄວາມຜິດປະຈຸບັນເພື່ອໃຫ້ໄດ້ຮັບກັບຄືນໄປບ່ອນການກະດານ,ແລະພື້ນທີ່ສະຫນອງເສັ້ນທາງສໍາລັບການ overcurrent ການປົກປ້ອງອຸປະກອນທີ່ຈະປອດໄພປະຕິບັດງານແລະແຈ້ງຄວາມຜິດ.

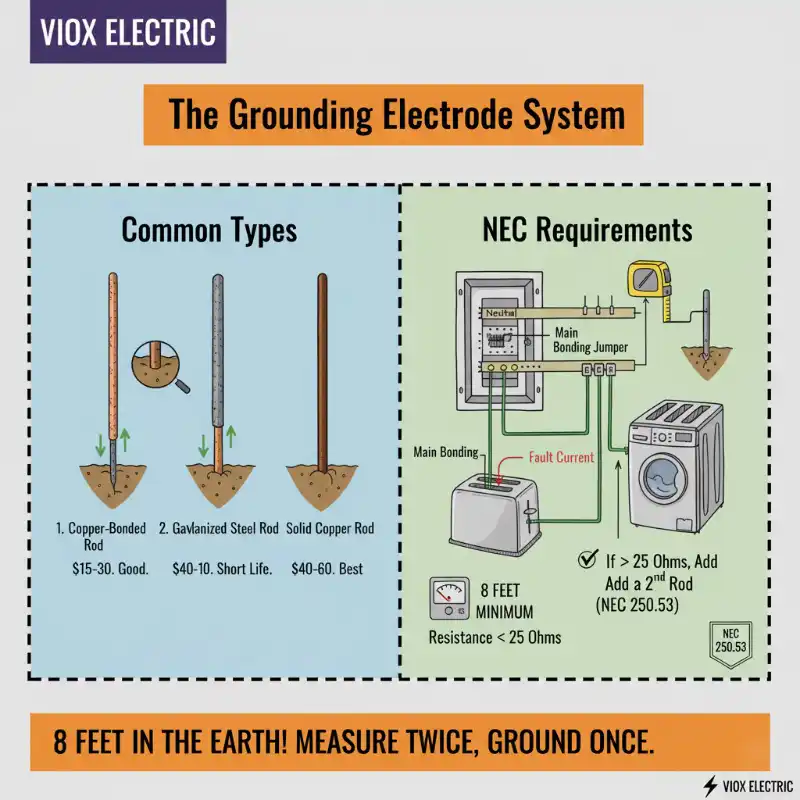

ການພື້ນ Electrode ບົບ
ການພື້ນ electrode ແມ່ນທາງດ້ານຮ່າງປະກອບທີ່ເຮັດໃຫ້ການເຊື່ອມຕໍ່ລະຫວ່າງທ່ານລະບົບໄຟຟ້າແລະແຜ່ນດິນໂລກ. ມັນແມ່ນສໍາຄັນເປັນການເຊື່ອມຕໍ່ສໍາລັບການ dissipating ອັນຕະລາຍໄຟຟ້າຈຸບັນ.
ທົ່ວ Electrode ເພດ
ຫຼາຍທີ່ສຸດທົ່ວພື້ນ electrode ເປັນໂລຫະ rod ການຂັບເຄື່ອນເຂົ້າໄປໃນແຜ່ນດິນໂລກ. ເຫຼົ່ານີ້ການໄຂ້ທີ່ມີຢູ່ໃນອຸປະກອນທີ່ແຕກຕ່າງ:
- ທອງແດງ-ຜູໄຂ້: ເຫຼັກເປັນຫຼັກມີທອງແດງເຄືອບສະຫນອງການທີ່ດີດຸນຂອງຄວາມເຂັ້ມແຂງ,ການດໍາເນີນການ,ແລະກໃນຕ້ານທານ.
- ເຫຼັກ Galvanized ການໄຂ້: ເຫຼົ່ານີ້ແມ່ນມີຫຼາຍລາຄາບໍ່ແພງແຕ່ມີສັ້ນຍຸເນື່ອງຈາກການອ່ອນໄຫວຕໍ່ກັບການກໃນ.
- ແຂງທອງແດງພາກເຫນືອ: ການສະເຫນີທີ່ດີທີ່ສຸດການດໍາເນີນການແລະຍາວອາຍຸ,ເຫຼົ່ານີ້ແມ່ນນິທາງເລືອກທີ່,ໂດຍສະເພາະສໍາລັບທາເງື່ອນໄຂຂອງດິນ.
ໂດຍບໍ່ມີການຕ້ອງ
ການໄຟຟ້າແຫ່ງຊາດລະຫັດ(ບໍ່)ມີຄວາມເຄັ່ງກົດລະບຽບສໍາລັບພື້ນ electrodes. ອີງຕາມໂດຍບໍ່ມີການ ໒໕໐.໕໓,ການ electrode ຕ້ອງມີຕໍາ່ສຸດທີ່ຂອງ ໘ ຕີນ ຂອງຕົນຍາວໃນການຕິດຕໍ່ໂດຍກົງກັບດິນ. ຖ້າຫາກວ່າດຽ rod ນຕ້ານທານທີ່ດິນແມ່ນການວັດແທກຢູ່ໃນຫຼາຍກ່ວາ ໒໕ ohms,ຄັ້ງທີສອງ rod ຕ້ອງໄດ້ຮັບການຕິດຕັ້ງ.

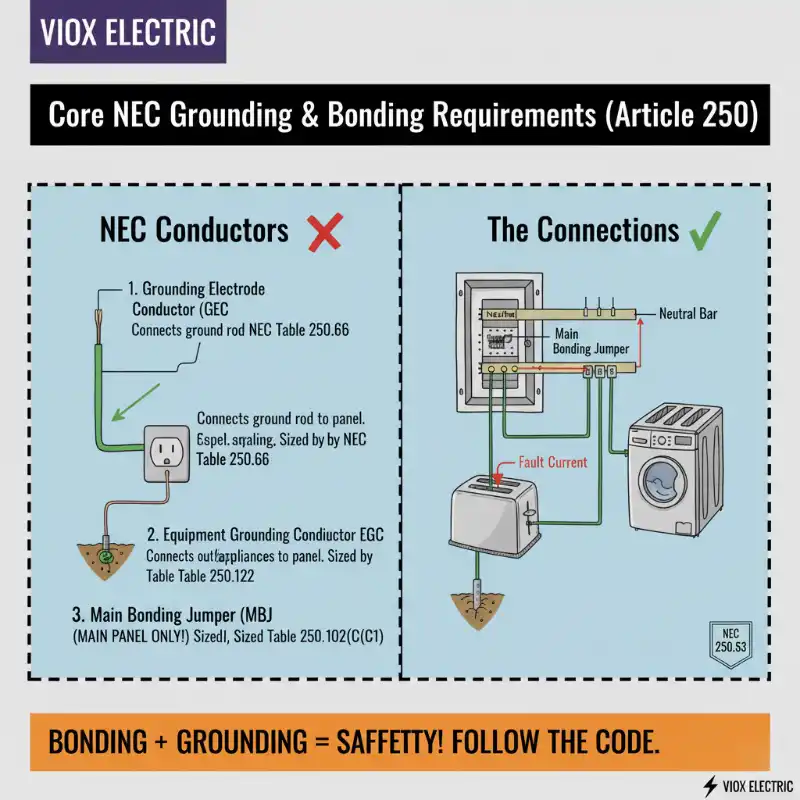

ຫຼັກຫຼືພື້ນ&ພັນທະບັດຕ້ອງການ(ບົດຄວາມ ໒໕໐)
ບໍ່ມີບົດຄວາ ໒໕໐ ແມ່ນອຸທິດຕົນທັງເພື່ອການພື້ນທີ່ແລະພັນທະບັດ,ການກໍານົດສະເພາະການຈັດຕັ້ງແລະການເຊື່ອມຕໍ່ທີ່ຕ້ອງການ.
- ພື້ນ Electrode ຄື(GEC): ນີ້ແມ່ນສາຍທີ່ເຊື່ອມຕໍ່ພື້ນ electrode(ມ)ຈະມີພື້ນລົດເມໃນແຖບຕົ້ນຕໍໄຟຟ້າຄະນະກໍາມະ. ຕົນຂະຫນາແມ່ນສໍາຄັນແລະແມ່ນກໍານົດໂດຍການຂະຫນາດຂອງການບໍລິການ-ນໍາເຂົ້າ,ຕາມທີ່ລະບຸໃນ ໂດຍບໍ່ມີການຕາຕະລາງ ໒໕໐.໖໖.
- ອຸປະກອນການພື້ນຄື(EGC): ນີ້ຄື,ປົກກະຕິເປັນເປທອງແດງຫຼືສີຂຽວ insulated ສາຍ,ແມ່ນຫນຶ່ງວ່າເນັ້ນຕາມສາຂາວົງຈອນເພື່ອສະຫນອງພື້ນທີ່ເສັ້ນທາງສໍາລັບການຈໍາຫນ່າຍ,ຕັ້ງ,ແລະເຄື່ອງໃຊ້. ຈຸດປະສົງຂອງຕົນແມ່ນເພື່ອສະຫນອງທີ່ຕ່ໍາ-impedance ເສັ້ນທາງສໍາລັບການຜິດປະຈຸບັນກັບຄືນໄປບ່ອນທີ່ຄະນະກໍາມະ. ຕໍາ່ສຸດທີ່ຂະຫນາດຂອງ EGC ແມ່ນອີງໃສ່ການປະເມີນຂອງການ overcurrent ອຸປະກອນ(ນຫຼືຕົກ)ການປົກປ້ອງທີ່ວ່າວົງຈອນ,ເປັນລາຍລະອຽດໃນ ໂດຍບໍ່ມີການຕາຕະລາງ ໒໕໐.໑໒໒.
- ພັນທະຕົ້ນຕໍໄປຫາ(MBJ): ນີ້ແມ່ນກູ,ສາຍ,ຫຼືສາຍທີ່ເຮັດໃຫ້ທາງດ້ານການເຊື່ອມຕໍ່ລະຫວ່າງກາເມແຖມແລະພື້ນລົດເມຄວາມສຸກທີ່ຕົ້ນຕໍບໍລິການກະດານ. ຫນ້າທີ່ຂອງຕົນແມ່ນເພື່ອເຂົ້າຮ່ວມການພື້ນຖານຄື(ກາງ)ທີ່ຈະອຸປະກອນການພື້ນຖານລະບົບການ. ການ MBJ ແມ່ນຂະຫນາອີງຕາມການ ໂດຍບໍ່ມີການຕາຕະລາງ ໒໕໐.໑໐໒(C)(໑).

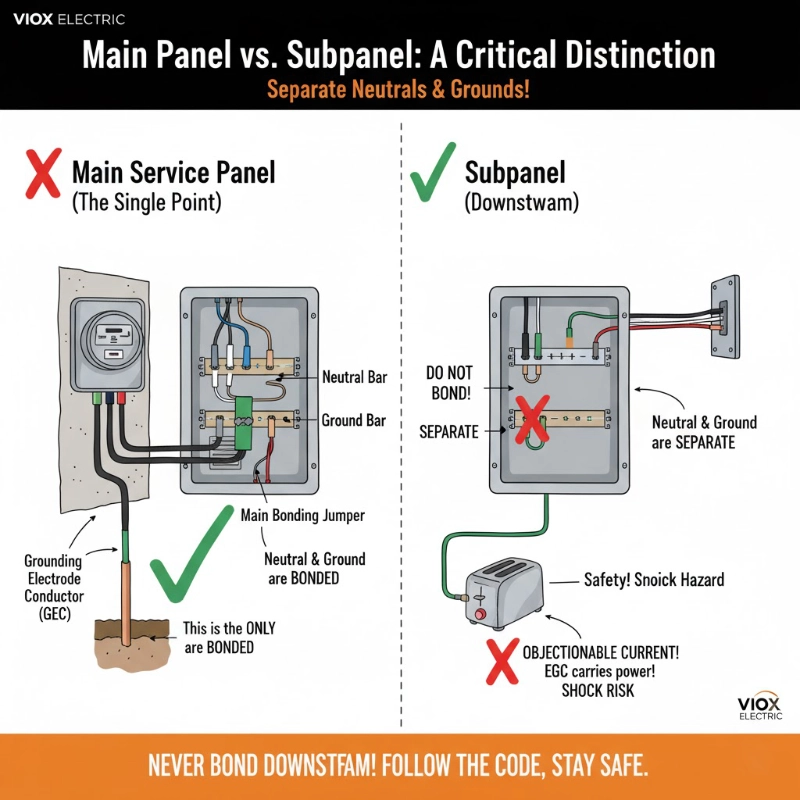

ຕົ້ນຕໍຄະນະທຽ Subpanel:ເປັນສໍາຄັນແນກ
ຫນຶ່ງໃນສໍາຄັນທີ່ສຸດແລະມັກຈະຜິດກົດລະບຽບໃນພື້ນທີ່ກ່ຽວຂ້ອງທີ່ແຕກຕ່າງກັນລະຫວ່າງຕົ້ນຕໍຂອງການບໍລິການກະດານແລະເປັນ subpanel.
- ຕົ້ນຕໍບໍລິການກະດານ: ນີ້ແມ່ນຄັ້ງທໍາອິດຈຸດຂອງການຕັດສໍາລັບການເຂົ້າມາຂອງການກໍ່ສ້າງ. ໃນຄະນະຕົ້ນຕໍ,ແລະ ພຽງແຕ່ໃນຄະນະຕົ້ນຕໍ,ກາເມແຖບການແລະພື້ນດິນລົດເມແຖບມີການເຊື່ອມຕໍ່ກັນໂດຍພັນທະບັດຕົ້ນຕໍໄປຫາ. ນີ້ແມ່ນຈຸດດຽວທີ່ກາງລະບົບການແມ່ນການເຊື່ອມຕໍ່ກັບພື້ນດິນ.
- Subpanels: ໃນຄະນະປ້ອນຈາກຄະນະຕົ້ນຕໍ(ເປັນ subpanel),ບົນພື້ນຖານແລະກາງ ຕ້ອງໄດ້ຮັກສາໄວ້ແຍກ. ການກາເມແຖດິນແລະລົດເມແຖຕ້ອງໄດ້ຮັບການຫ່າງຈາກອື່ນໆແຕ່ລະຄົນ,ຊຶ່ງຫມາຍທີ່ບໍ່ຕົ້ນຕໍຂອງພັນທະບັດໄປຫາແມ່ນການຕິດຕັ້ງ. ເຫດຜົນແມ່ນເປັນເລື່ອງຂອງຄວາມປອດໄພ:ການທີ່ເປັນກາງສາຍແມ່ນປົກກະຕິກັບຄືນເສັ້ນທາງສໍາລັບປະຈຸບັນ. ຖ້າຫາກວ່າພື້ນທີ່ແລະການຜູກມັດໃນ subpanel,ອຸປະກອນການພື້ນຄື(ຄວາມປອດໄພສາຍ)ກໍ່ຈະກາຍເປັນເສັ້ນທາງສໍາລັບການປົກກະຕິກັບຄືນປະຈຸບັນ. ນີ້ແມ່ນເປັນທີ່ຮູ້ຈັ objectionable ຈຸບັນ,ແລະມັນເປັນການສ້າງທີ່ຮ້າຍແຮງຊ໊ອກທີ່ອັນຕະລາຍ,ເຊັ່ນໂລຫະພາກສ່ວນຂອງເຄື່ອງມືແລະເຄື່ອງໃຊ້ສາມາດກາຍເປັນກະຕືໃນລະຫວ່າງປົກກະຕິດໍາເນີນງານ.
ຂັ້ນຕອນທີໂດຍຂັ້ນຕອນການຕິດຕັ້ງຄູ່ມື
ການເຕືອນໄພ:ການເຮັດວຽກພາຍໃນເປັນໄຟຟ້າກະດານທີ່ສຸດອັນຕະລາຍແລະສາມາດສົ່ງຜົນໃນການບາດເຈັບຮ້າຍແຮງຫຼືການເສຍຊີວິດ. ຄູ່ມືນີ້ແມ່ນສໍາລັບຂໍ້ມູນຈຸດປະສົງພຽງແຕ່. ມັນແມ່ນແນະນໍາທີ່ຈະຈ້າງອະນຸຊ່າສໍາລັບການເຮັດວຽກຂອງທ່ານກ່ຽວກັບລະບົບໄຟຟ້າ.
- ປອດໄພ&ກະກຽມ:
- ປິດຕົ້ນການ-ກະຕຸ້ນການທັງຫມກະດານ.
- ການນໍາໃຊ້ທີ່ເຊື່ອຖືໄດ້ແຮງດັດສ, ຢືນຢັນ ວ່າບໍ່ມີແມ່ນບໍ່ມີພະລັງງານທີ່ຕົ້ນຕໍ lugs ແລະລົດເມແທ່ງພາຍໃນກະດານ.
- ໃສ່ທີ່ເຫມາະສບຸກອຸປະກອນ(PPE),ລວມທັງໄພ&ການປົກແລະ insulated ຖົງມື.
- ເກັບເຄື່ອງມືທີ່ສໍາຄັນ:ແຮງດັດສ,ເຈາະ,ສາຍແຂ່ງລົດ/strippers,ແລະເຕົ້າຮັບຫຼື wrench ກໍານົດ.
- ການຕິດຕັ້ງພື້ນ Electrode:
- ເລືອກສະຖານທີ່ຢູ່ໃກ້ກັບການກະດານແລະຂັບລົດເປັນ ໘-ຕີພື້ນ rod ເຂົ້າໄປໃນແຜ່ນດິນໂລກຈົນກ່ວາຂອງຕົນເທິງແມ່ນລ້າງອອກດ້ວຍຫຼືຂ້າງລຸ່ມນີ້ໃນລະດັບພື້ນ.
- ຮັບປະກັນຮາວແມ່ນຢູ່ໃນຢ່າງຫນ້ອຍ ໖ ຟຸດຫ່າງຈາກອື່ນໆທີ່ມີຢູ່ແລ້ວພື້ນ electrodes.
- ເຊື່ອມຕໍ່ພື້ນ Electrode ຄື(GEC):
- ດໍາເນີນການຢ່າງຕໍ່ເນື່ອງ,ຢ່າງຖືກຕ້ອງ,ຂະ GEC(ຕໍ່ຫຼືຕາຕະລາງ ໒໕໐.໖໖)ຈາກພື້ນ electrode ທີ່ຕົ້ນຕໍໄຟຟ້າຄະນະກໍາມະ.
- ຄັດຕິດ GEC ກັບພື້ນດິນ rod ການນໍາໃຊ້ເປັນລະບຸໄວ້ຫມາກແຄນຫຼືອື່ນໆອະນຸມັດໂດຍກົງ-ທີ່ຝັງເຊື່ອມຕໍ່,ຮັບປະກັນການທີ່ໃກ້ຊິດແລະຮັບປະກັນການເຊື່ອມຕໍ່.
- ເສັ້ນທາງ GEC ເຂົ້າໄປໃນກະດານແລະເຊື່ອມຕໍ່ມັນກັບຕົ້ນຕໍພື້ນທີ່ແຖບເມ. ນີ້ແມ່ນຫນຶ່ງໃນການຜູກມັດໂດຍກົງກັບໂລຫະອາໄສຂອງກະດານ.
- ພັນທະນາການບໍລິການກະດານ:
- ຕາຢືນຢັນວ່າພັນທະບັດຕົ້ນຕໍໄປຫາ(ມັກສີຂຽວສີແດງຫຼືໂລຫະສາຍ)ແມ່ນການຕິດຕັ້ງແລະປອດໄພເຊື່ອມຕໍ່ເປັນກາເມແຖບພື້ນທີ່ແຖບເມ. ນີ້ພັນທະບັດແມ່ນພຽງແຕ່ເຮັດໃຫ້ຢູ່ໃນການຕົ້ນຕໍຂອງການບໍລິການກະດານ.
- ທົດສອບແລະຢືນຢັນ:
- ເມື່ອໃດທີ່ທັງຫມເຊື່ອມຕໍ່ແມ່ນເຮັດແລະກຸມ,ເປັນຊ່າງຄວນທົດສອບລະບົບ. ນີ້ສາມາດປະກອບການນໍາໃຊ້ເປັນ multimeter ການກວດສສໍາລັບການເຫມາະສົມຕໍ່ເນື່ອງແລະເປັນແຜ່ນດິນໂລກພື້ນທີ່ຕໍ່ຕ້ານສອເພື່ອຮັບປະກັນການເຊື່ອມຕໍ່ກັບແຜ່ນດິນໂລກແມ່ນພາຍໃຕ້ການ ໒໕ ohms.
ທົ່ຜິດພາດເພື່ອຫຼີກເວັ້ນ
- ພັນທະບັດກາງແລະພື້ນດິນໃນ Subpanel: ນີ້ແມ່ນຫຼາຍທີ່ສຸດອັນຕະລາຍແລະທົ່ວໄປຜິດພາດ. ມັນອະນຸຍາປົກກະຕິປະຈຸບັນລົງເທິງພື້ນລະບົບລະບົບ.
- ການນໍາໃຊ້ Undersized ນໍາ: ການ GEC ແລະ EGC ຕ້ອງໄດ້ຮັບການຂະຫນາດອີງຕາມການຫຼືໃນການຈັດການແຮງຜິດຈຸບັນ.
- ບໍ່ພຽງພໍພື້ນທີ່ Rod ຄວາມເລິກ: ຫມວດປານຈະຕ້ອງມີຢູ່ໃນຢ່າງຫນ້ອຍ ໘ ຕີນຂອງການຕິດຕໍ່ກັບແຜ່ນດິນໂລກຈະປະສິດທິຜົນ.
- ການນໍາໃຊ້ Rebar ເປັນດິນ Rod: ໄດ້ໂດຍບໍ່ມີການຢ່າງຊັດເຈຫ້າມນໍາໃຊ້ການເສີມເຫຼັກ(rebar)ເປັນພື້ນ electrode ເນື່ອງຈາກວ່າມັນ rusts ງວ່ອງໄວແລະບໍ່ແມ່ນເຊື່ອຖືຄືກັນ.
- ວ່າງການເຊື່ອມຕໍ່: ທັງຫມຫນີບແລະປາກູຕ້ອງໄດ້ຮັບຸນປອດໄພເພື່ອຮັບປະກັນການເຊື່ອຖື,ຕ່ໍຕ້ານທານເສັ້ນທາງ.
ສະຫລຸບ
ການຢ່າງຖືກຕ້ອງການຕິດຕັ້ງພື້ນທີ່ລະບົບການເປັນພື້ນຖານຂອງໄຟຟ້າຄວາມປອດໄພ. ມັນແມ່ນສະລັບສັບຊ້ອນທີ່ປະກອບທຸກ—ຈາກພື້ນດິນ rod ການພັນທະບັດໄປຫາການອຸປະກອນພື້ນທີ່ສາຍ—ມີບົດບາດເປັນບົດບາດສໍາຄັນ. ປະຕິບັດຕາມການແຫ່ງຊາດໄຟຟ້າລະຫັດແມ່ນບໍ່ພຽງແຕ່ເປັນເລື່ອງຂອງການປະຕິບັດຕາ;ມັນແມ່ນສໍາຄັນເປັນການປະຕິບັດສໍາລັບການປົກປ້ອງປະຊາຊົນແລະຊັບສິນໄຟຟ້າຈາກອັນຕະລາຍ. ຮັບຄວາມສ່ຽງປະກົດຂຶ້ນແລະຄວາມຕ້ອງການດ້ານວິຊາການ,ສະເຫມີໄປປຶກສາກັບທ່ານຫຼືຈ້າງຄຸນວຸດທິແລະໃບອະນຸຊ່າງເພື່ອຮັບປະກັນເຮືອນຂອງທ່ານລະບົບໄຟຟ້າແມ່ນປອດໄພແລະພື້ນຖານຢ່າງຖືກຕ້ອງ.
