직접적인 답변: 차단기가 주황색으로 표시되는 이유는 무엇인가요?
새벽 2시, 집안의 절반이 어두워졌습니다. 손전등을 들고 배전반을 열어보니 차단기 하나에 주황색이 보입니다. 작은 창일 수도 있고, 깜빡이는 LED일 수도 있으며, 희미한 빛일 수도 있습니다. 질문은 간단합니다. 이것이 정상인가요, 아니면 위험한가요?
차단기에 주황색이 나타나는 이유는 세 가지로 나뉩니다. 기계식 트립 표시기, AFCI/GFCI 차단기의 진단용 LED, 또는 열이나 아크로 인한 실제 주황색 발광입니다. 트립 표시기나 진단용 LED는 차단기가 상태 정보를 제공하고 있음을 의미합니다. 하지만 차단기에서 빛이 나거나, 타는 냄새가 나거나, 윙윙거리는 소리가 들리거나, 열이 발생하거나, 반복적으로 트립된다면 재설정을 멈추고 면허를 소지한 전기 기술자를 부르십시오.
차단기가 주황색인데 전원이 여전히 들어오지 않는다면, 완전히 재설정되지 않았거나, 여전히 결함을 감지하고 있거나, 내부 고장이 발생했을 수 있습니다. 차단기가 다시 트립되거나, 따뜻하게 느껴지거나, 타는 냄새가 나거나, 깜빡이는 빛이 보인다면 강제로 ON 상태로 두지 마십시오.

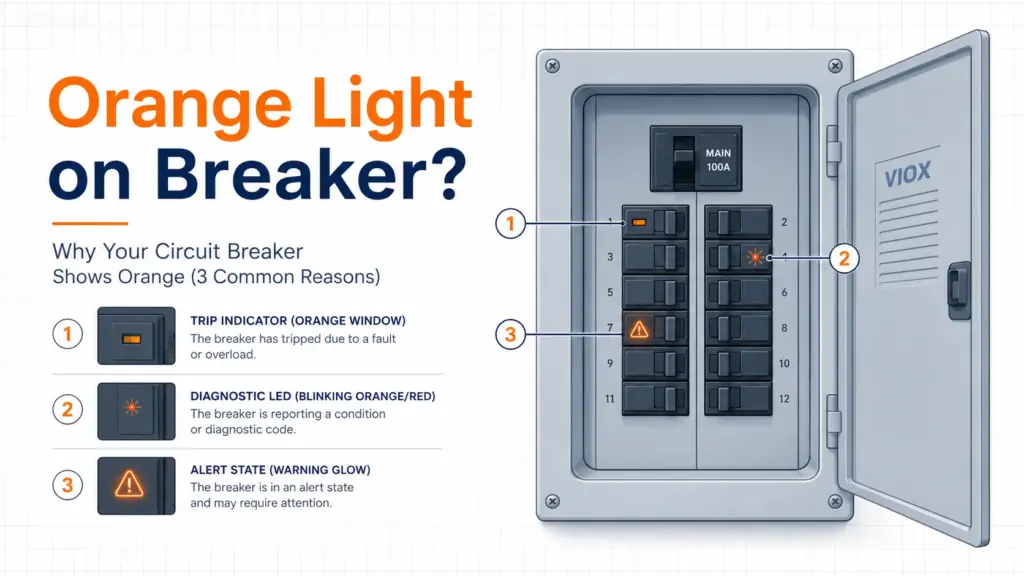

차단기의 주황색: 반드시 구분해야 할 세 가지 의미
| 주황색 외관 | 일반적으로 의미하는 바 | 긴급성 |
|---|---|---|
| 작은 창의 주황색/빨간색 표시기 | 기계식 트립 표시기 | 위험 징후가 없는 경우 1회 재설정 |
| 깜박이는 주황색/빨간색 LED | AFCI/GFCI 진단 또는 오류 코드 | 차단기 라벨이나 매뉴얼을 확인하고, 반복될 경우 전기 기술자에게 문의 |
| 차단기 또는 패널 내부의 희미한 주황색 빛 | 열, 아크 발생, 느슨한 연결 또는 내부 고장 | 즉시 작업을 중단하고 전기 기술자를 호출하십시오. |

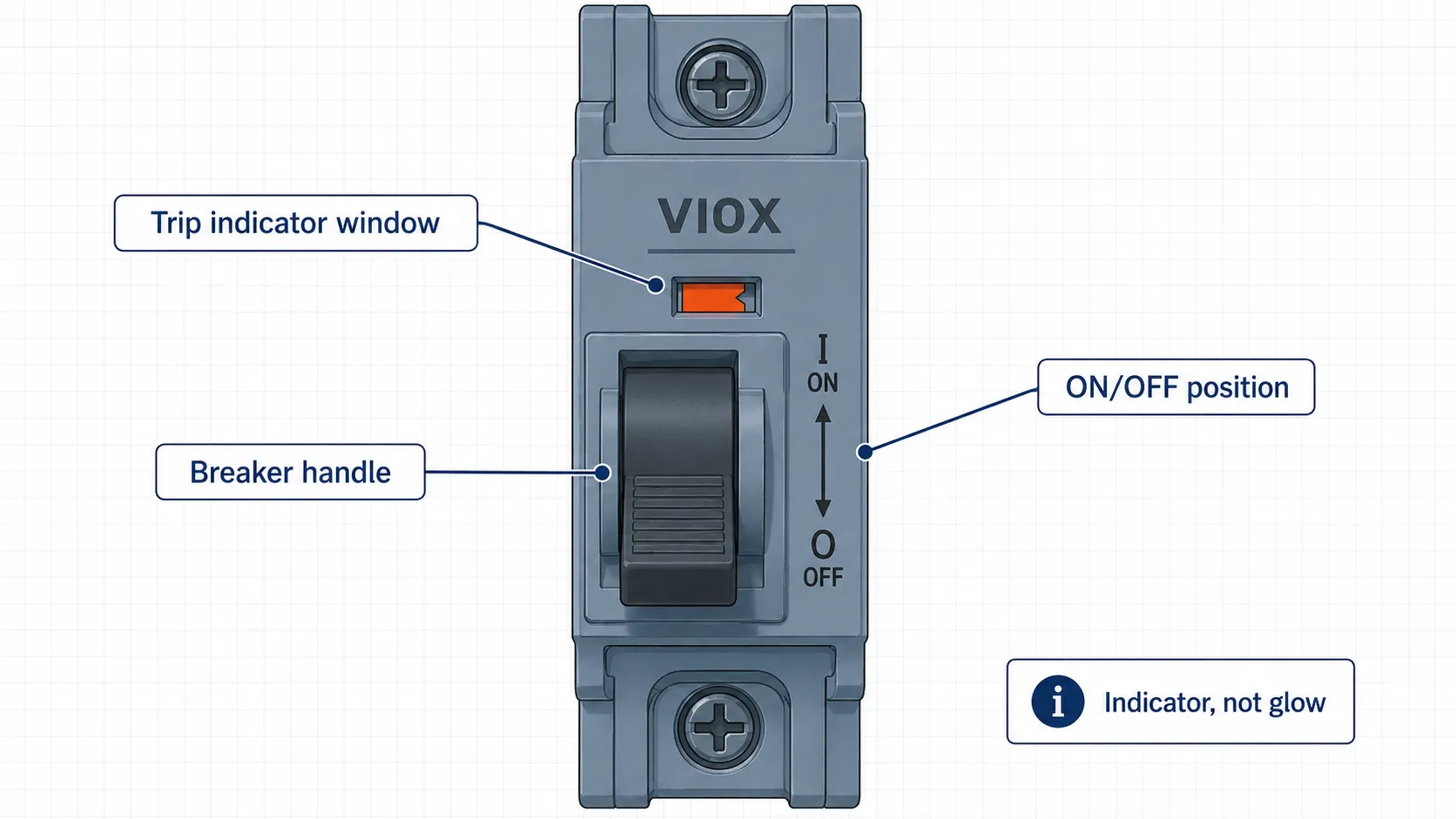

유형 1: 주황색 트립 표시창
많은 최신 차단기에는 유색 트립 표시기가 포함되어 있습니다. 브랜드에 따라 차단기가 트립되었을 때 빨간색, 주황색 또는 적황색으로 나타날 수 있습니다.
이 표시기는 일반적으로 조명이 아닙니다. 작은 창을 통해 보이는 기계식 플래그인 경우가 많습니다. 이는 사용자가 과부하, 단락, 지락 또는 아크 결함 발생 시 어떤 차단기가 작동했는지 식별하는 데 도움을 줍니다.
예를 들어, 일부 Square D QO 차단기는 Visi-Trip이라고 불리는 가시적 트립 표시 기능으로 잘 알려져 있습니다. 이러한 유형의 표시기가 있는 차단기에서 유색 창은 트립된 차단기를 더 빠르게 식별하도록 돕기 위한 것입니다. 이는 차단기가 타거나 빛나고 있다는 것을 자동으로 의미하지는 않습니다.
과부하가 확인된 후 주황색 또는 빨간색 표시기가 나타나면 일반적인 재설정 순서는 다음과 같습니다.
- 차단기 핸들을 완전히 OFF 위치로 이동하십시오.
- 잠시 기다린 후 열기, 타는 냄새, 윙윙거리는 소리 또는 눈에 띄는 손상이 없는지 확인하십시오.
- 차단기 핸들을 다시 ON 위치로 옮기십시오.
- 다시 차단기가 내려가면 재설정을 중단하고 회로를 점검하십시오.
반복적으로 차단기가 내려가는 현상 자체가 문제는 아닙니다. 이는 일반적으로 회로 과부하, 결함, 손상된 가전제품, 배선 문제 또는 차단기 고장을 경고하는 신호입니다.
회로 과부하에 대한 자세한 설명은 VIOX 가이드를 참조하십시오. 회로 과부하의 의미.

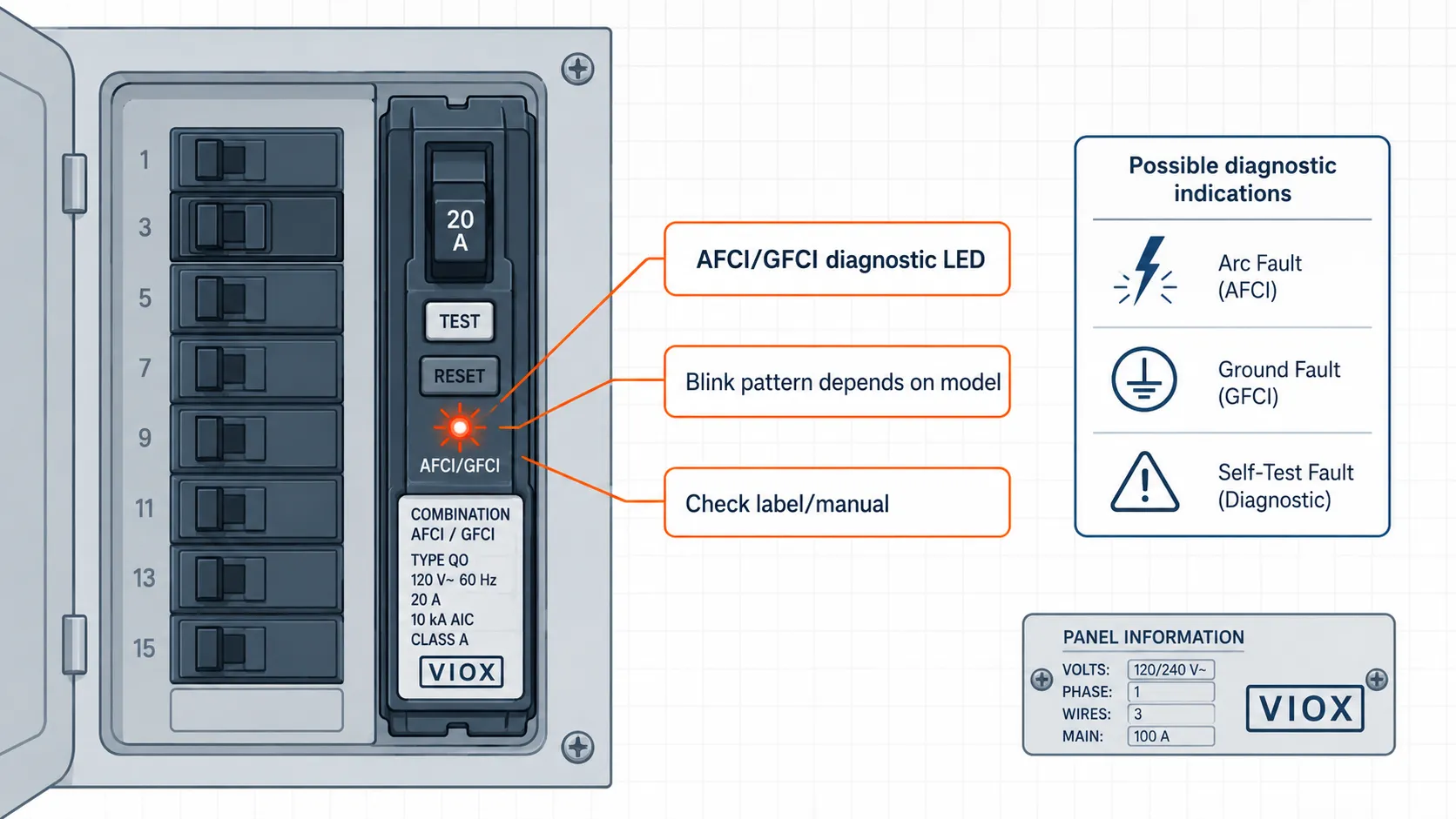

유형 #2: AFCI/GFCI 진단 LED
AFCI 및 GFCI 차단기는 LED 표시등을 사용하여 진단 정보를 나타낼 수 있습니다. 제조사에 따라 빨간색 또는 주황색 점멸등은 다음을 의미할 수 있습니다.
- 접지 오류
- 아크 결함
- 과부하 또는 단락 트립 메모리
- 자가 진단 실패
- 배선 문제
- 수명 종료 또는 내부 고장 상태
모든 빨간색 또는 주황색 점멸등을 동일하게 해석해서는 안 됩니다. 브랜드마다 점멸 패턴이 의미하는 바가 다를 수 있습니다.
이는 매우 흔한 현상으로, “Eaton GFCI breaker flashing red” 또는 “Eaton GFCI breaker blinking red”와 같은 브랜드별 검색이 자주 나타납니다. Siemens, Square D, Eaton 및 기타 차단기 제품군은 제품 세대와 모델에 따라 진단 동작이 다를 수 있습니다. 색상보다 점멸 패턴이 더 중요합니다.
AFCI 또는 GFCI 차단기의 빨간색/주황색 표시등에 대해 검색 중이라면, 정확한 차단기 라벨, 모델 설명서 또는 제조사의 문제 해결 가이드를 확인하십시오. 차단기가 반복적으로 트립되거나, 재설정되지 않거나, 중요한 회로를 제어하는 경우 면허를 소지한 전기 기술자를 부르십시오.

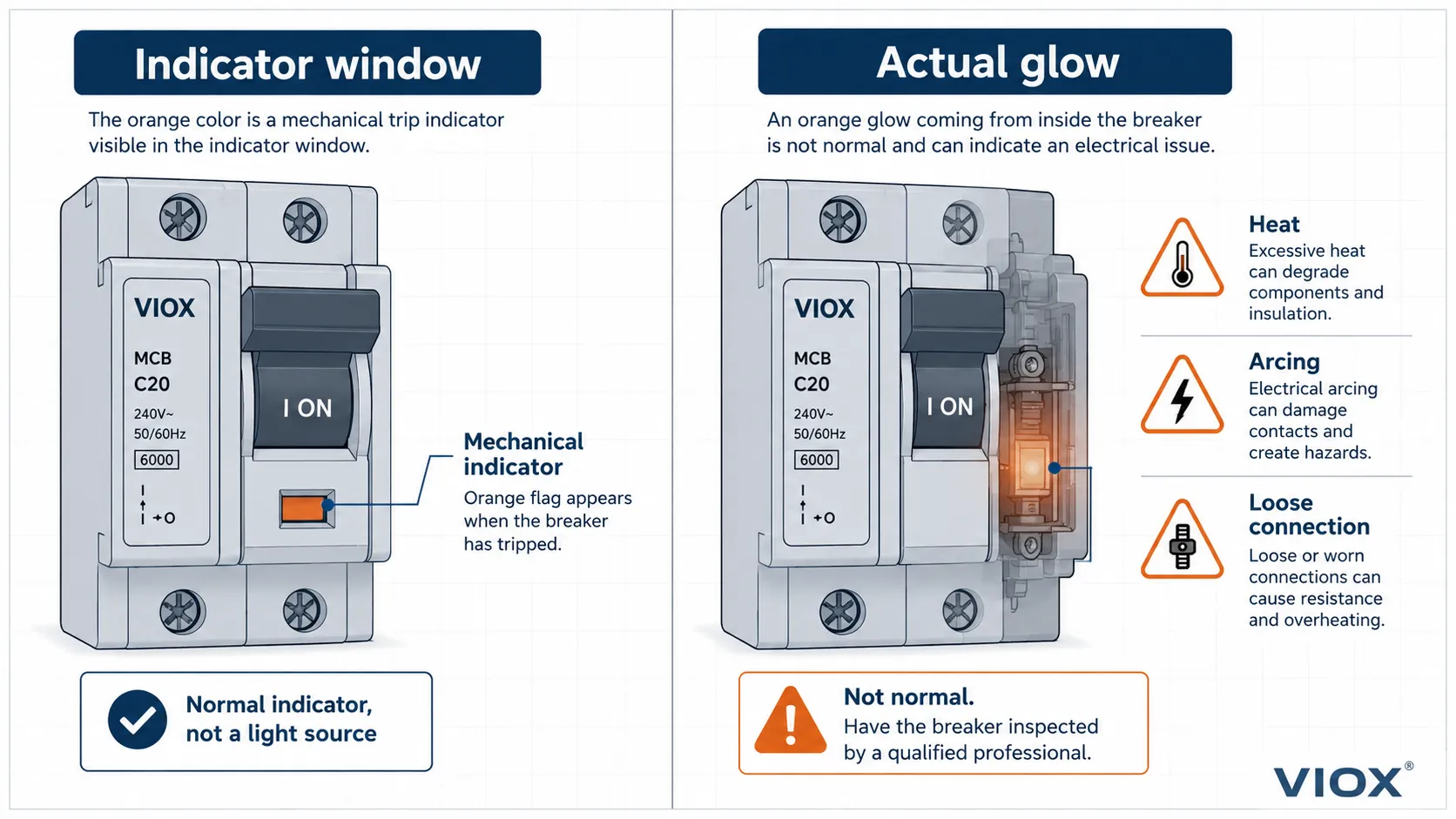

유형 #3: 열 또는 아크로 인한 주황색 발광
주황색 트립 플래그는 주황색 발광과는 다릅니다. 차단기나 패널 내부의 발광은 훨씬 더 심각한 문제입니다.
가능한 원인은 다음과 같습니다:
- 단자 연결 느슨함
- 차단기 내부의 아크 발생
- 차단기 접점 손상
- 도체 과열
- 버스 연결부 결함
- 차단기가 올바르게 장착되지 않음
빛이 나는 차단기를 반복해서 조작하지 마십시오. 전기가 흐르는 전기 설비 내부에서 작업할 자격이 없다면 패널 커버를 제거하지 마십시오. 빛, 윙윙거리는 소리, 열기 또는 타는 냄새가 나는 경우 면허를 소지한 전기 기술자의 점검을 받아야 합니다.
회로 차단기가 주황색이지만 트립되지 않은 경우: 무슨 의미인가요?
회로 차단기가 주황색으로 보이지만 핸들이 명확하게 트립 위치에 있지 않은 경우, 몇 가지 상황이 발생했을 수 있습니다.
| 가능한 원인 | 외관상 모습 | 의미 |
|---|---|---|
| 트립 표시기 플래그 | 창을 통해 보이는 주황색/빨간색 | 핸들 위치가 미세하더라도 차단기가 트립되었을 수 있음 |
| AFCI/GFCI 진단 LED | 깜박이거나 켜져 있는 상태 표시등 | 차단기에 오류 코드 또는 자가 진단 상태 표시 |
| ON과 OFF 사이의 핸들 위치 | 약간 느슨하거나 중간 위치 | 차단기가 트립되어 완전히 OFF로 재설정 필요 |
| 내부 발광 | 본체 또는 패널 내부에서 빛이 보임 | 열 발생, 아크 현상 또는 연결 불량 가능성 |
| 외관 핸들 색상 | 차단기 토글은 주황색으로 제조됨 | 그 자체로는 결함이 아님 |
핵심 질문은 해당 주황색이 인쇄된 색상인지, 기계식 표시기인지, LED인지, 아니면 실제 발광인지 여부입니다. 인쇄된 색상이나 기계식 표시기는 일반적으로 정보 제공용입니다. 발광, 깜박임, 열 또는 냄새는 경고 신호입니다.
재설정 후에도 차단기가 주황색으로 유지됨
재설정 후에도 차단기가 주황색으로 유지된다면, 재설정이 정상적으로 완료되었다고 가정하지 마십시오.
일반적인 원인은 다음과 같습니다:
- ON으로 전환하기 전에 핸들이 OFF 위치로 완전히 이동되지 않음
- 회로에 여전히 결함이 있습니다.
- 회로에 연결된 기기가 트립의 원인입니다.
- AFCI/GFCI 차단기가 진단 메모리를 표시하고 있습니다.
- 차단기 메커니즘이 마모되었거나 손상되었습니다.
- 차단기가 올바르게 장착되지 않았거나 연결되지 않았습니다.
경고 징후가 없다면 정상적인 재설정을 한 번만 시도하십시오. 차단기가 다시 트립되거나, 주황색 상태로 유지되거나, ON 상태를 유지하지 못하면 중단하십시오. 회로에 실제 결함이 있는 경우 차단기를 반복적으로 재설정하면 손상이 악화될 수 있습니다.
차단기 핸들 위치: ON, OFF 및 트립(Tripped)
트립된 위치가 정확히 중앙에 있지 않을 수 있으므로 차단기 핸들 위치는 혼동을 줄 수 있습니다.
| 핸들 위치 | 의미 |
|---|---|
| 완전 ON | 회로가 닫혀 있으며 전원이 공급되어야 함 |
| 완전 OFF | 회로가 의도적으로 차단됨 |
| 중간 또는 느슨한 위치 | 차단기가 트립되었을 수 있음 |
| ON 위치이나 전원 없음 | 차단기 고장, 연결부 느슨함 또는 상위 계통의 문제일 수 있습니다. |
일부 차단기는 핸들 위치가 크게 달라 보이지 않아도 주황색 또는 빨간색 표시기가 나타날 수 있습니다. 이것이 바로 완전히 OFF한 후 다시 ON으로 조작하는 리셋 과정이 중요한 이유입니다.

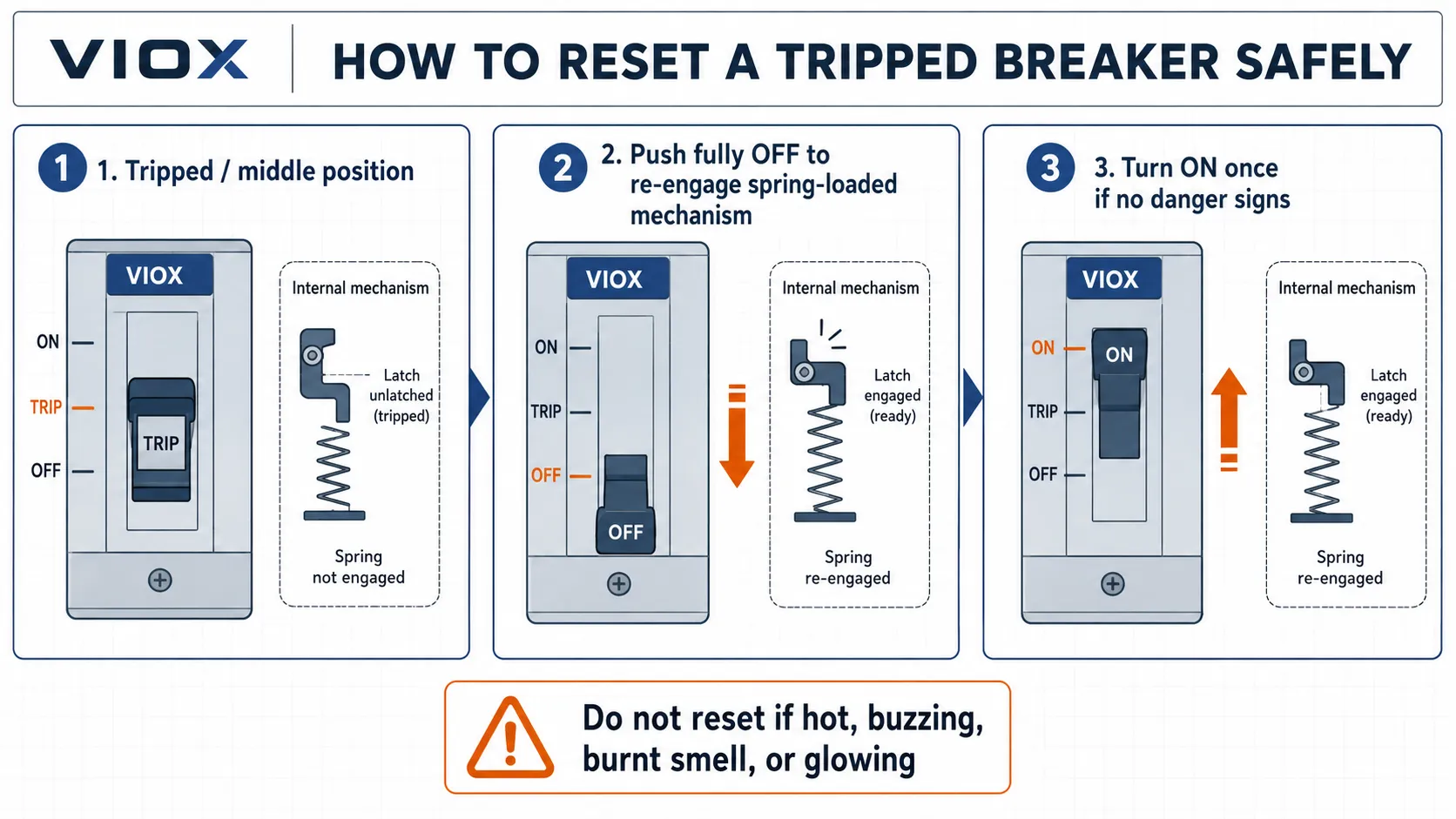

트립된 차단기를 안전하게 리셋하는 방법
위험 징후가 없는 경우에만 차단기를 리셋하십시오.
다음과 같은 징후가 보이면 리셋하지 마십시오:
- 타는 냄새
- 차단기나 배전반에서 열이 발생하는 경우
- 윙윙거리는 소리, 지지직거리는 소리 또는 펑 하는 소리가 나는 경우
- 눈에 띄는 그을음 자국
- 주황색 불빛 또는 불꽃
- 차단기가 즉시 다시 트립됨
- 배전반 근처의 물
위험 징후가 없는 경우:
- 해당 회로의 부하 일부를 끄거나 플러그를 뽑으십시오.
- 차단기 핸들을 완전히 OFF 위치로 미십시오.
- 다시 단단히 ON 위치로 미십시오.
- 전력이 복구된 후 차단기가 켜진 상태를 유지하면 회로를 모니터링하십시오.
- 다시 차단기가 내려가면 재설정을 멈추고 부하를 확인하거나 전기 기술자를 부르십시오.
완전히 OFF로 내렸다가 다시 ON으로 올리는 동작을 수행하는 이유는 기계적인 원리 때문입니다. 대부분의 차단기 메커니즘은 스프링 장력으로 작동합니다. 핸들을 완전히 OFF 위치로 밀어야 내부 래치와 스프링 메커니즘이 다시 맞물려 차단기가 정상적으로 닫힐 수 있습니다. 핸들을 ON 방향으로 살짝만 움직이면 차단기가 여전히 트립(trip) 상태로 남아 있을 수 있습니다.
일반적인 차단기 재설정 기본 사항은 VIOX 가이드를 참조하십시오. 20암페어 차단기가 처리할 수 있는 와트(watt) 수, 이는 눈에 보이는 이상이 없더라도 과부하로 인해 차단기가 내려갈 수 있는 이유를 설명합니다.
집 일부에 전기가 들어오지 않지만 차단기가 내려가지 않은 경우
집 일부에 전력이 공급되지 않는데 차단기가 내려간 것처럼 보이지 않는다면, 주황색 표시기만이 유일한 단서가 아닐 수 있습니다.
가능한 원인은 다음과 같습니다:
- 차단기 핸들은 ON 상태이나 내부 메커니즘 고장
- 상단 회로의 GFCI 콘센트 트립
- 중성선 연결 느슨함
- 차단기 연결부 느슨함
- 콘센트 또는 접속점 불량
- 한쪽 전압선(leg)에 영향을 주는 전력 공급 또는 서비스 문제
- 보조 분전반 피더 문제
여러 방, 집의 절반, 또는 대형 가전제품에 영향을 미치는 경우 이 상태를 심각하게 받아들여야 합니다. 일반적인 차단기 재설정 및 GFCI 재설정으로 전원이 복구되지 않으면 자격을 갖춘 전기 기술자를 부르십시오.

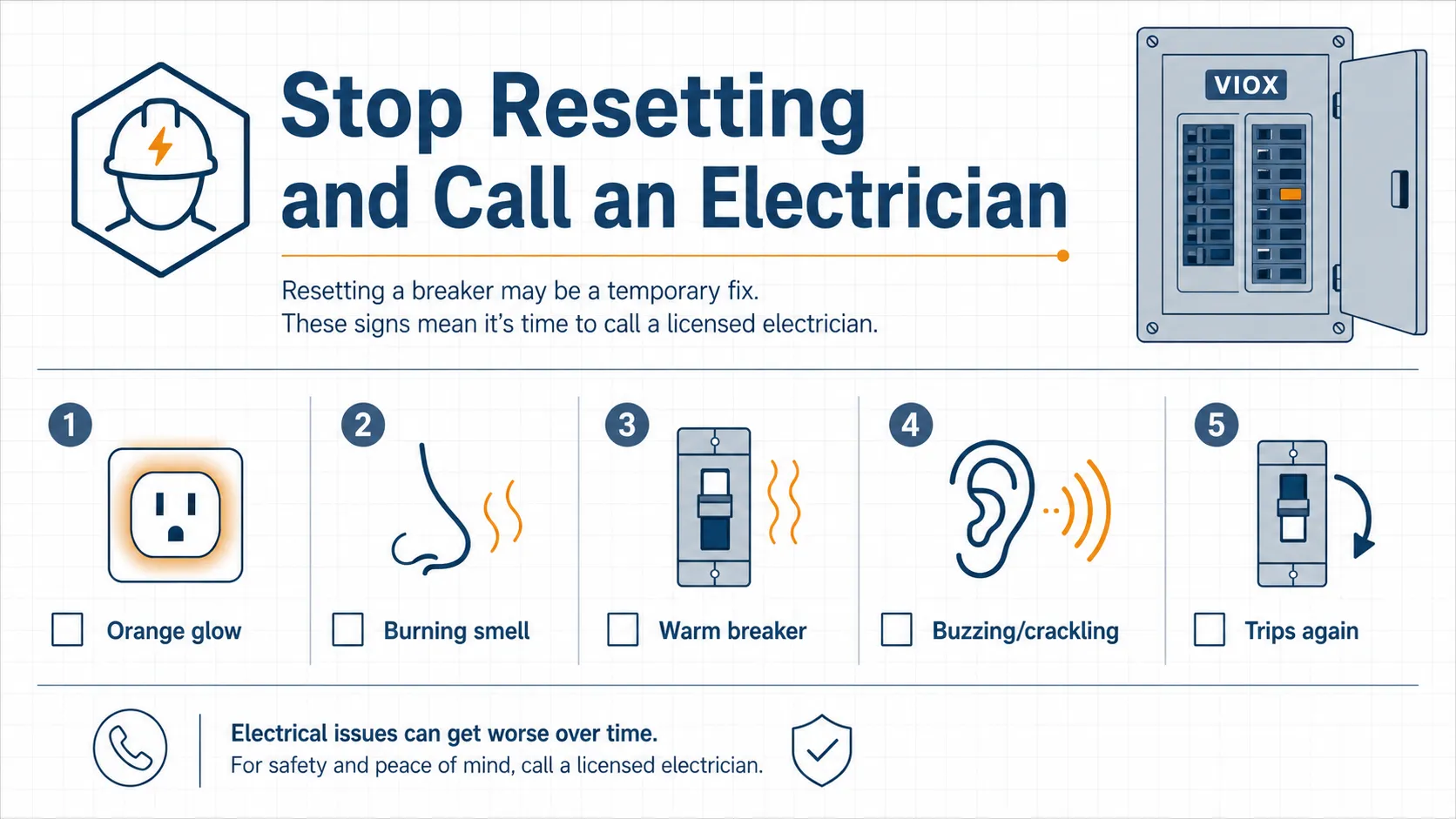

작업을 중단하고 전기 기술자를 불러야 할 때
다음과 같은 경우 전기 기술자를 부르십시오:
- 차단기나 분전반 내부에서 주황색 불빛이 보이는 경우
- 차단기가 뜨겁거나 타는 냄새가 나는 경우
- 재설정 직후 차단기가 즉시 다시 내려가는 경우
- 재설정 후에도 차단기에 주황색 불빛이 계속 남아 있는 경우
- 분전반에서 웅웅거리거나 지지직거리는 소리가 나는 경우
- 부하가 작동할 때 조명이 깜박이는 경우
- 집 일부에 전력이 공급되지 않지만 차단기는 정상으로 보임
- AFCI/GFCI 진단 표시등이 계속 깜박임
- 배전반이 노후되었거나, 손상되었거나, 젖었거나, 라벨이 부착되어 있지 않음
배전반은 시행착오를 겪으며 문제를 해결하는 곳이 아닙니다. 차단기는 보호 장치이므로, 계속해서 경고 신호를 보낸다면 회로에 대한 진단이 필요합니다.
일반적인 실수
실수 1: 모든 주황색 표시를 표시등으로 간주함
많은 주황색 또는 빨간색 “표시등”은 실제로는 기계식 트립 표시기입니다. 차단기에 LED가 있다고 가정하기 전에 주의 깊게 확인하십시오.
실수 2: 반복적인 재설정
반복적으로 트립되는 차단기는 자신의 역할을 수행하고 있는 것입니다. 반복적인 재설정은 결함을 악화시킬 수 있습니다.
실수 3: 열이나 냄새를 무시함
열, 타는 냄새, 윙윙거리는 소리 또는 빛은 심각한 경고 신호로 간주해야 합니다.
실수 4: 차단기 불량으로 단정함
차단기가 불량일 수도 있지만, 회로 부하, 가전제품, 콘센트, 전선 또는 연결 부위가 실제 문제일 수 있습니다.
실수 5: AFCI/GFCI 오류 코드 혼동
제조사마다 LED 코드가 다릅니다. 특정 점멸 패턴이 모든 차단기에 동일하게 적용된다고 가정하지 마십시오.
자주 묻는 질문
차단기에 주황색 불이 들어오는 이유는 무엇인가요?
트립 표시기, AFCI/GFCI 진단 LED 또는 경고등일 수 있습니다. 기계식 표시기는 일반적으로 트립 후 정상 상태이지만, 빛, 열, 냄새가 나거나 반복적으로 트립되는 경우에는 전문가의 점검이 필요합니다.
주황색 차단기는 위험한가요?
주황색 표시기가 반드시 위험한 것은 아닙니다. 주황색 불빛, 차단기의 발열, 타는 냄새, 웅웅거리는 소리, 또는 재설정되지 않는 차단기는 위험할 수 있으므로 전기 기술자의 점검을 받아야 합니다.
회로 차단기가 트립되지 않았는데 왜 주황색인가요?
주황색은 진단용 LED, 트립 표시창, 핸들의 외관상 색상, 또는 차단기가 부분적으로 트립되었음을 나타내는 신호일 수 있습니다. 전원이 차단된 경우 핸들을 완전히 OFF 위치로 옮긴 후 다시 ON으로 한 번 올리십시오. 고정되지 않으면 즉시 중단하십시오.
재설정 후에도 차단기가 왜 계속 주황색인가요?
완전히 재설정되지 않았거나, 회로에 여전히 결함이 있거나, 차단기가 진단 메모리를 표시 중이거나, 차단기가 손상되었을 수 있습니다. 주황색이 유지되거나 다시 트립되면 점검을 받으십시오.
차단기의 빨간색 또는 주황색 표시기는 무엇을 의미하나요?
일반적으로 차단기가 트립되었거나 진단 상태를 나타내는 것을 의미합니다. AFCI/GFCI 차단기의 경우, 그 의미는 브랜드와 깜박임 패턴에 따라 다릅니다.
Eaton GFCI 차단기의 빨간색 점멸등은 무엇을 의미합니까?
의미는 정확한 Eaton 차단기 모델과 점멸 패턴에 따라 다릅니다. 차단기 라벨이나 제조사 지침을 확인하십시오. 반복적으로 트립되거나, 재설정되지 않거나, 중요한 회로를 제어하는 경우 전기 기술자를 부르십시오.
주황색 표시기가 있는 차단기를 재설정할 수 있습니까?
열, 냄새, 윙윙거리는 소리, 손상, 물기 또는 반복적인 트립 현상이 없다면 1회에 한해 정상적인 재설정을 수행할 수 있습니다. 차단기를 완전히 OFF 위치로 옮긴 후 다시 ON으로 하십시오. 다시 트립되면 중단하십시오.
집 일부에 전기가 들어오지 않는데 차단기가 내려가지 않은 이유는 무엇입니까?
차단기 고장, 연결 불량, GFCI 콘센트 트립, 중성선 풀림 또는 상위 전원 공급 문제 등이 원인일 수 있습니다. 차단기와 GFCI를 재설정해도 전원이 복구되지 않으면 전기 기술자를 부르십시오.
결론
차단기의 주황색 표시는 항상 비상 상황을 의미하는 것은 아닙니다. 이는 단순히 어떤 차단기가 작동했는지 보여주는 트립 표시기일 수 있습니다. 그러나 주황색 빛, 점멸하는 진단 표시등, 반복적인 트립, 뜨거운 차단기 또는 재설정 후에도 주황색이 유지되는 차단기는 무시해서는 안 됩니다.
가장 안전한 방법은 간단합니다. 주황색이 표시기(flag), LED, 핸들 색상 또는 빛인지 확인하고, 경고 징후가 없는 경우에만 1회 정상 재설정을 수행하십시오. 차단기가 다시 트립되거나, 뜨겁게 느껴지거나, 타는 냄새가 나거나, 전원이 복구되지 않는 회로를 제어하는 경우에는 면허가 있는 전기 기술자를 부르십시오.
