Közvetlen válasz: Miért narancssárga a kismegszakítóm?
Hajnali 2 óra van. A házad fele sötétbe borul. Zseblámpát ragadsz, kinyitod az elosztószekrényt, és az egyik kismegszakítón narancssárga szín látszik: talán egy kis ablak, egy villogó LED vagy egy halvány derengés. A kérdés egyszerű: ez normális, vagy veszélyes?
A kismegszakító három nagyon különböző okból mutathat narancssárga színt: mechanikus kioldásjelző, AFCI/GFCI megszakítón lévő diagnosztikai LED, vagy hő illetve ívhúzás okozta tényleges narancssárga izzás. A kioldásjelző vagy a diagnosztikai LED azt jelenti, hogy a megszakító információt közöl. Izzó megszakító, égett szag, zümmögés, hő vagy ismételt kioldás esetén hagyd abba az újraindítást, és hívj szakképzett villanyszerelőt.
Ha a megszakító narancssárga, de az áramellátás továbbra is szünetel, előfordulhat, hogy nincs teljesen visszaállítva, továbbra is hibát észlel, vagy belső meghibásodása van. Ne erőltesd tovább a megszakító BE kapcsolását, ha az újra kiold, meleg tapintású, égett szaga van, vagy villódzó fényt bocsát ki.
Narancssárga szín a megszakítón: Három jelentés, amit meg kell különböztetned
| Narancssárga megjelenés | Mit jelent ez általában | Sürgősség |
|---|---|---|
| Narancssárga/piros jelzőzászló egy kis ablakban | Mechanikus kioldásjelző | Veszélyre utaló jelek hiányában egyszeri alaphelyzetbe állítás |
| Villogó narancssárga/piros LED | AFCI/GFCI diagnosztikai vagy hibakód | Ellenőrizze a megszakító címkéjét vagy a kézikönyvet; ismétlődő hiba esetén hívjon villanyszerelőt |
| Halvány narancssárga fény a megszakítóban vagy az elosztószekrényben | Hőfejlődés, ívhúzás, laza csatlakozás vagy belső meghibásodás | Azonnal álljon le és hívjon villanyszerelőt |
1. típus: Narancssárga kioldásjelző ablak
Számos modern megszakító rendelkezik színes kioldásjelzővel. A márkától függően ez piros, narancssárga vagy vöröses-narancssárga színű lehet, amikor a megszakító kioldott.
Ez a jelző általában nem fényforrás. Gyakran egy kis ablakon keresztül látható mechanikus jelzőzászló. Segít a felhasználóknak azonosítani, melyik megszakító kapcsolt le túlterhelés, rövidzárlat, földzárlat vagy ívhiba esetén.
Például egyes Square D QO megszakítók ismertek a Visi-Trip néven emlegetett látható kioldásjelző funkciójukról. Az ilyen típusú jelzővel ellátott megszakítóknál a színes ablak célja a kioldott megszakító gyorsabb azonosítása. Ez nem jelenti automatikusan azt, hogy a megszakító ég vagy izzik.
Ha a narancssárga vagy piros jelző egy ismert túlterhelést követően jelenik meg, a szokásos visszaállítási sorrend a következő:
- Mozgassa a megszakító karját teljesen az OFF (KI) állásba.
- Várjon egy rövid ideig, és győződjön meg arról, hogy nincs hőfejlődés, égett szag, zümmögő hang vagy látható sérülés.
- Állítsa vissza a megszakító karját BE (ON) állásba.
- Ha ismét leold, ne próbálkozzon tovább a visszakapcsolással, és vizsgálja meg az áramkört.
Az ismételten leoldó megszakító önmagában nem a hiba forrása. Ez általában arra figyelmeztet, hogy az áramkör túlterhelt, zárlatos, egy készülék meghibásodott, vezetékezési probléma áll fenn, vagy a megszakító hibásodott meg.
Az áramkör-túlterhelés részletesebb magyarázatáért tekintse meg a VIOX útmutatóját a mit jelent az áramkör-túlterhelés témakörben..
#2 típus: AFCI/GFCI diagnosztikai LED
Az AFCI és GFCI megszakítók LED-kijelzőket használhatnak a diagnosztikai információk megjelenítésére. A gyártótól függően a villogó piros vagy narancssárga fény a következőket jelezheti:
- földzárlat
- ívhiba
- túlterhelés vagy rövidzárlat miatti kioldás memóriája
- önteszt hiba
- vezetékezési probléma
- élettartam vége vagy belső meghibásodás
Ne értelmezze az összes villogó piros vagy narancssárga fényt ugyanúgy. Az egyik márka villogási mintája mást jelenthet, mint egy másik márkáé.
Ez annyira gyakori, hogy a márkaspecifikus keresések, mint például az “Eaton GFCI breaker flashing red” vagy “Eaton GFCI breaker blinking red” gyakran megjelennek. A Siemens, Square D, Eaton és más megszakítócsaládok a termékgenerációtól és a modelltől függően eltérő diagnosztikai viselkedést alkalmazhatnak. A villogási minta többet számít, mint önmagában a szín.
Ha a keresése egy AFCI vagy GFCI megszakítón lévő piros/narancssárga fényre vonatkozik, ellenőrizze a megszakító pontos címkéjét, a modell utasításait vagy a gyártó hibaelhárítási útmutatóját. Ha a megszakító ismételten leold, nem kapcsolható vissza, vagy fontos áramkört vezérel, hívjon szakképzett villanyszerelőt.

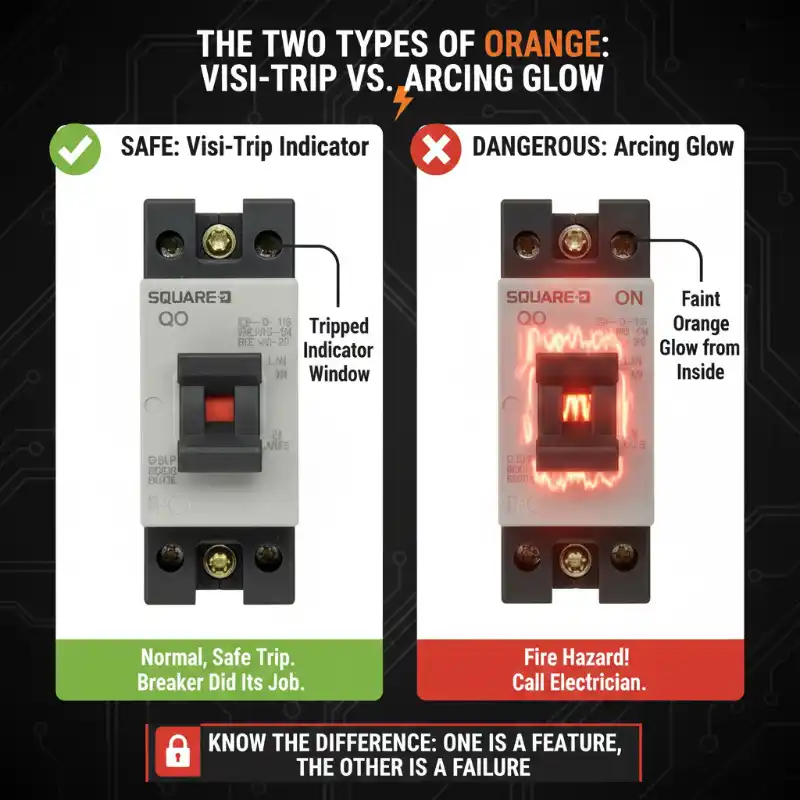

#3 típus: Hő vagy ívhúzás okozta narancssárga izzás
A narancssárga kioldásjelző zászló eltér a narancssárga izzástól. A megszakítón vagy az elosztótáblán belüli izzás sokkal súlyosabb probléma.
A lehetséges okok a következők:
- laza sorkapocs-csatlakozás
- ívhúzás a megszakítón belül
- sérült megszakító érintkezők
- túlmelegedett vezető
- meghibásodó gyűjtősín-csatlakozás
- a megszakító nem megfelelően illeszkedik
Ne kapcsolgassa a világító megszakítót. Ne távolítsa el a panel fedelét, hacsak nem rendelkezik a feszültség alatt álló elektromos berendezéseken végzett munkához szükséges képesítéssel. Izzás, zümmögő hang, hő vagy égett szag esetén hívjon szakképzett villanyszerelőt az ellenőrzéshez.
A kismegszakító narancssárga, de nem oldott ki: Mit jelent ez?
Ha a kismegszakító narancssárgának tűnik, de a karja nem egyértelműen a kioldott állásban van, több dolog is történhetett.
| Lehetséges ok | Hogyan néz ki | Mit jelent |
|---|---|---|
| Kioldásjelző zászló | Narancssárga/piros szín látható egy ablakban | A megszakító akkor is kioldhatott, ha a kar állása alig észrevehető |
| AFCI/GFCI diagnosztikai LED | Villogó vagy folyamatosan világító színes fény | A megszakító hibakódot vagy önteszt állapotot jelez |
| A kapcsolókar az ON és OFF állás között van | Enyhén laza vagy középső pozíció | A megszakító leoldott, és teljes OFF állásba történő visszaállítás szükséges |
| Belső izzás | Fény látható a készülékházon vagy az elosztótáblán belül | Lehetséges melegedés, ívhúzás vagy hibás csatlakozás |
| Esztétikai fogantyúszín | A megszakító kapcsolókarja narancssárga színű | Önmagában nem hiba |
A kulcskérdés az, hogy a narancssárga szín nyomtatott jelölés, mechanikus kijelző, LED vagy tényleges izzás. A nyomtatott vagy mechanikus jelző általában tájékoztató jellegű. Az izzás, villogás, hő vagy szag figyelmeztető jelzés.
A megszakító a visszaállítást követően is narancssárga marad
Ha a megszakító a visszaállítás után is narancssárga marad, ne feltételezze, hogy a visszaállítás sikeres volt.
A gyakori magyarázatok a következők:
- a fogantyú nem lett teljesen OFF (KI) állásba állítva az ON (BE) kapcsolás előtt
- Az áramkörben továbbra is hiba áll fenn
- Az áramkörhöz csatlakoztatott egyik készülék okozza a kioldást
- Az AFCI/GFCI megszakító diagnosztikai memóriát jelez
- A megszakító mechanizmusa elhasználódott vagy megsérült
- A megszakító nincs megfelelően a helyére illesztve vagy csatlakoztatva
Ha nincsenek figyelmeztető jelek, próbálkozzon egyszeri normál visszaállítással. Ha a megszakító ismét kiold, narancssárga színű marad, vagy nem marad BE állásban, hagyja abba a próbálkozást. A megszakító ismételt visszaállítása súlyosbíthatja a károkat, ha az áramkörben valódi hiba van.
A megszakító karjának pozíciói: BE (ON), KI (OFF) és Kioldott (Tripped)
A megszakító karjának állása megtévesztő lehet, mivel a kioldott pozíció nem feltétlenül van pontosan középen.
| Kapcsolókar állása | Jelentése |
|---|---|
| Teljesen BE (ON) | Az áramkör zárt és feszültség alatt kell lennie |
| Teljesen KI (OFF) | Az áramkör szándékosan megszakítva |
| Középállás vagy laza pozíció | A megszakító kioldhatott |
| BE állás, de nincs feszültség | A megszakító meghibásodhatott, a csatlakozás meglazulhatott, vagy a hiba a betáplálási oldalon jelentkezhetett. |
Egyes megszakítók narancssárga vagy piros jelzést mutatnak akkor is, ha a kapcsolókar állása nem tér el jelentősen. Ezért fontos a teljes KI- majd BEkapcsolási folyamat a visszaállításhoz.

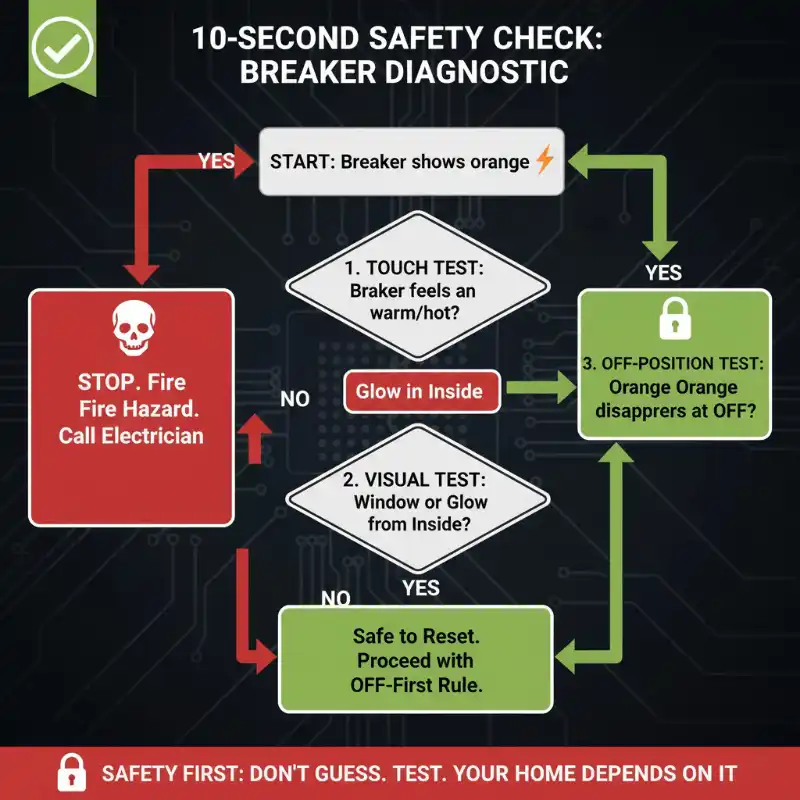

Hogyan állítsunk vissza biztonságosan egy kioldott megszakítót?
Csak akkor állítsa vissza a megszakítót, ha nem tapasztal veszélyre utaló jeleket.
Ne állítsa vissza a megszakítót, ha az alábbiakat észleli:
- égett szag
- hőfejlődés a megszakítónál vagy az elosztótáblánál
- zümmögő, sercegő vagy pattogó hangok
- látható égésnyomok
- narancssárga izzás vagy szikrázás
- a kismegszakító azonnal újra leold
- víz a kapcsolószekrény közelében

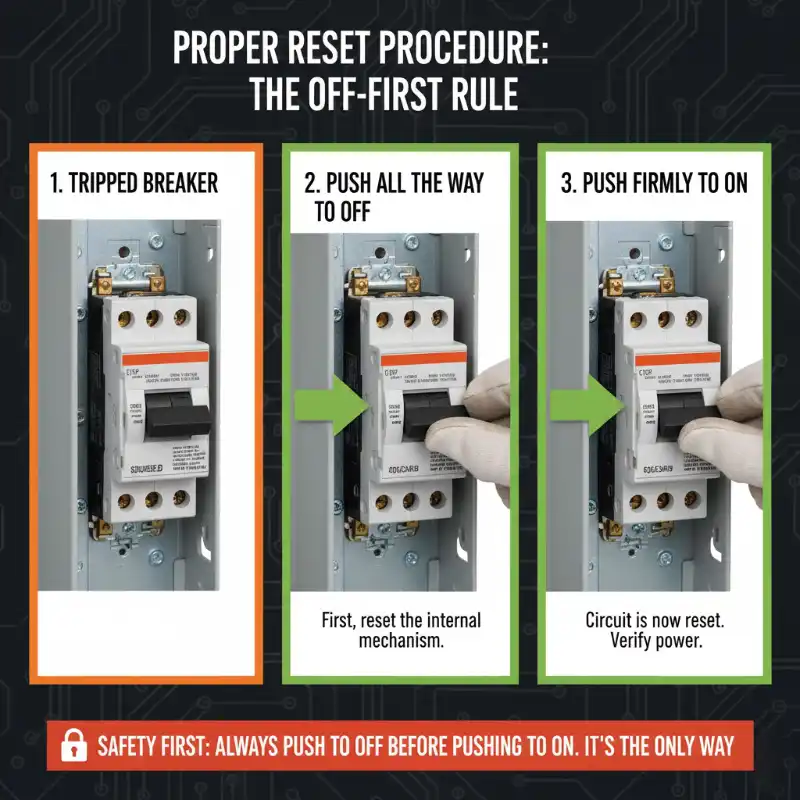

Ha nincsenek veszélyre utaló jelek:
- Kapcsoljon ki vagy húzzon ki néhány fogyasztót az adott áramkörből.
- Nyomja a kismegszakító karját teljesen OFF (KI) állásba.
- Nyomja határozottan vissza ON (BE) állásba.
- Ha visszatér az áram és a megszakító bekapcsolva marad, ellenőrizze az áramkört.
- Ha ismét leold, ne próbálkozzon tovább a visszakapcsolással, hanem azonosítsa a terhelést, vagy hívjon villanyszerelőt.
A teljes KI- majd BE-kapcsolási mozdulat oka mechanikai jellegű. A legtöbb megszakító rugós mechanizmussal rendelkezik; a kar teljesen KI állásba történő nyomása segít újra rögzíteni a belső reteszt és a rugós mechanizmust, mielőtt a megszakító újra záródhatna. Ha csak a BE irányba mozdítja a kart, a megszakító még mindig a leoldott állapotban maradhat.
A megszakítók alapvető visszaállításával kapcsolatos tudnivalókért tekintse meg a VIOX útmutatóját arról, hogy hány wattot képes kezelni egy 20 amperes megszakító, amely elmagyarázza, miért okozhatnak a túlterhelések leoldást akkor is, ha látszólag minden rendben van.
Áramszünet a ház egy részében, de a megszakító nem oldott le
Ha a ház egy részében nincs áram, de egyik megszakító sem tűnik leoldottnak, előfordulhat, hogy a narancssárga jelzőfény nem az egyetlen árulkodó jel.
A lehetséges okok a következők:
- A megszakító karja BE állásban van, de a belső mechanizmus meghibásodott
- A tápvonalon lévő GFCI (áram-védőkapcsoló) leoldott
- laza nullavezető csatlakozás
- Laza megszakító csatlakozás
- Meghibásodott csatlakozóaljzat vagy kötés
- Az egyik fázist érintő közüzemi vagy hálózati hiba
- Az alelosztó betápvezetékének problémája
Ezt az állapotot komolyan kell venni, ha több helyiséget, a ház felét vagy nagy teljesítményű berendezéseket érint. Ha a megszakító és a GFCI alaphelyzetbe állítása nem állítja helyre az áramellátást, hívjon szakképzett villanyszerelőt.
Mikor kell abbahagyni a munkát és villanyszerelőt hívni
Hívjon villanyszerelőt, ha:
- narancssárga izzás jelenik meg a megszakítóban vagy az elosztótáblában
- a megszakító meleg vagy égett szagot áraszt
- a megszakító a visszakapcsolást követően azonnal leold
- a megszakító a visszakapcsolás után is narancssárga marad
- az elosztótábla zümmögő vagy pattogó hangot ad ki
- a fények villognak a fogyasztók bekapcsolásakor
- A ház egy részében nincs áram, de a kismegszakítók normálisnak tűnnek
- Az AFCI/GFCI diagnosztikai lámpa folyamatosan villog
- Az elosztótábla régi, sérült, nedves vagy nincs feliratozva
Az elosztótáblák nem a próbálgatáson alapuló hibaelhárítás helyszínei. A kismegszakító egy védelmi eszköz; ha folyamatosan jelez, az áramkört diagnosztizálni kell.
Gyakori hibák
1. hiba: Minden narancssárga jelzést fényjelzésnek tekinteni
Sok narancssárga vagy piros “fény” valójában mechanikus kioldásjelző. Nézze meg alaposan, mielőtt feltételezné, hogy a kismegszakítón LED van.
2. hiba: Újra és újra visszakapcsolni
Az a kismegszakító, amely folyamatosan leold, teszi a dolgát. Az ismételt visszakapcsolás súlyosbíthatja a hibát.
3. hiba: A hő vagy szag figyelmen kívül hagyása
A hőt, égett szagot, zümmögést vagy izzást komoly figyelmeztető jelként kell kezelni.
4. hiba: Annak feltételezése, hogy a kismegszakító a hibás
Néha a kismegszakító valóban hibás, de a valódi problémát az áramköri terhelés, a készülék, a csatlakozóaljzat, a vezeték vagy a csatlakozás is okozhatja.
5. hiba: Az AFCI/GFCI hibakódok összekeverése
A különböző gyártók eltérő LED-kódokat használnak. Ne feltételezze, hogy egy villogási minta minden kismegszakítóra érvényes.
GYIK
Miért világít narancssárgán a kismegszakítóm?
Ez lehet kioldásjelző, AFCI/GFCI diagnosztikai LED vagy figyelmeztető fény. A mechanikus jelző általában normális kioldás után; az izzás, a hő, a szag vagy az ismételt kioldás szakember általi ellenőrzést igényel.
Veszélyes egy narancssárga kismegszakító?
A narancssárga jelzés nem feltétlenül jelent veszélyt. A narancssárga izzás, a forró megszakító, az égett szag, a zümmögő hang vagy a vissza nem kapcsolható megszakító veszélyes lehet, és villanyszerelővel kell ellenőriztetni.
Miért narancssárga a kismegszakítóm, ha nem oldott le?
A narancssárga szín lehet diagnosztikai LED, kioldásjelző ablak, esztétikai fogantyúszín, vagy annak a jele, hogy a megszakító részlegesen oldott ki. Ha nincs áram, kapcsolja a kart teljesen KI, majd egyszer BE állásba. Ha nem marad bekapcsolva, hagyja abba a próbálkozást.
Miért marad narancssárga a megszakító a visszaállítás után is?
Lehet, hogy nem állt vissza teljesen, a körben még mindig hiba áll fenn, a megszakító diagnosztikai memóriát jelez, vagy a megszakító sérült. Ha narancssárga marad vagy újra leold, vizsgáltassa meg.
Mit jelent a piros vagy narancssárga jelzés a megszakítón?
Általában azt jelenti, hogy a megszakító kioldott, vagy diagnosztikai állapotot jelez. AFCI/GFCI megszakítóknál a jelentés a márkától és a villogási mintától függ.
Mit jelent az Eaton GFCI megszakítón villogó piros fény?
A jelentés az adott Eaton megszakító modelltől és a villogási mintától függ. Ellenőrizze a megszakító címkéjét vagy a gyártói utasításokat. Ha ismételten leold, nem kapcsolható vissza, vagy fontos áramkört vezérel, hívjon villanyszerelőt.
Visszakapcsolhatok egy narancssárga jelzésű megszakítót?
Egyetlen normál visszakapcsolást megkísérelhet, ha nincs hő, szag, zümmögés, sérülés, víz vagy ismételt leoldás. Kapcsolja teljesen KI, majd BE állásba. Ha újra leold, hagyja abba.
Miért nincs áram a házam egy részében, ha egyetlen megszakító sem oldott le?
A lehetséges okok közé tartozik a meghibásodott megszakító, laza csatlakozás, leoldott GFCI aljzat, laza nulla vezeték vagy a hálózati betáp problémája. Ha a megszakítók és GFCI-k alaphelyzetbe állítása nem állítja helyre az áramellátást, hívjon villanyszerelőt.
Következtetés
A megszakítón lévő narancssárga jelzés nem mindig vészhelyzet. Lehet, hogy csak egy leoldásjelző, amely megmutatja, melyik megszakító kapcsolt le. Azonban a narancssárga izzást, a villogó diagnosztikai fényt, az ismételt leoldást, a forró megszakítót vagy azt a megszakítót, amely a visszaállítás után is narancssárga marad, nem szabad figyelmen kívül hagyni.
A legbiztonságosabb megközelítés egyszerű: állapítsa meg, hogy a narancssárga szín egy jelzőzászló, LED, a kar színe vagy izzás-e; csak egy normál visszaállítást végezzen, ha nincsenek figyelmeztető jelek; és hívjon szakképzett villanyszerelőt, ha a megszakító újra leold, forrónak érzi, égett szagot áraszt, vagy olyan áramkört vezérel, amelynél nem áll helyre az áramellátás.
