직접 답변

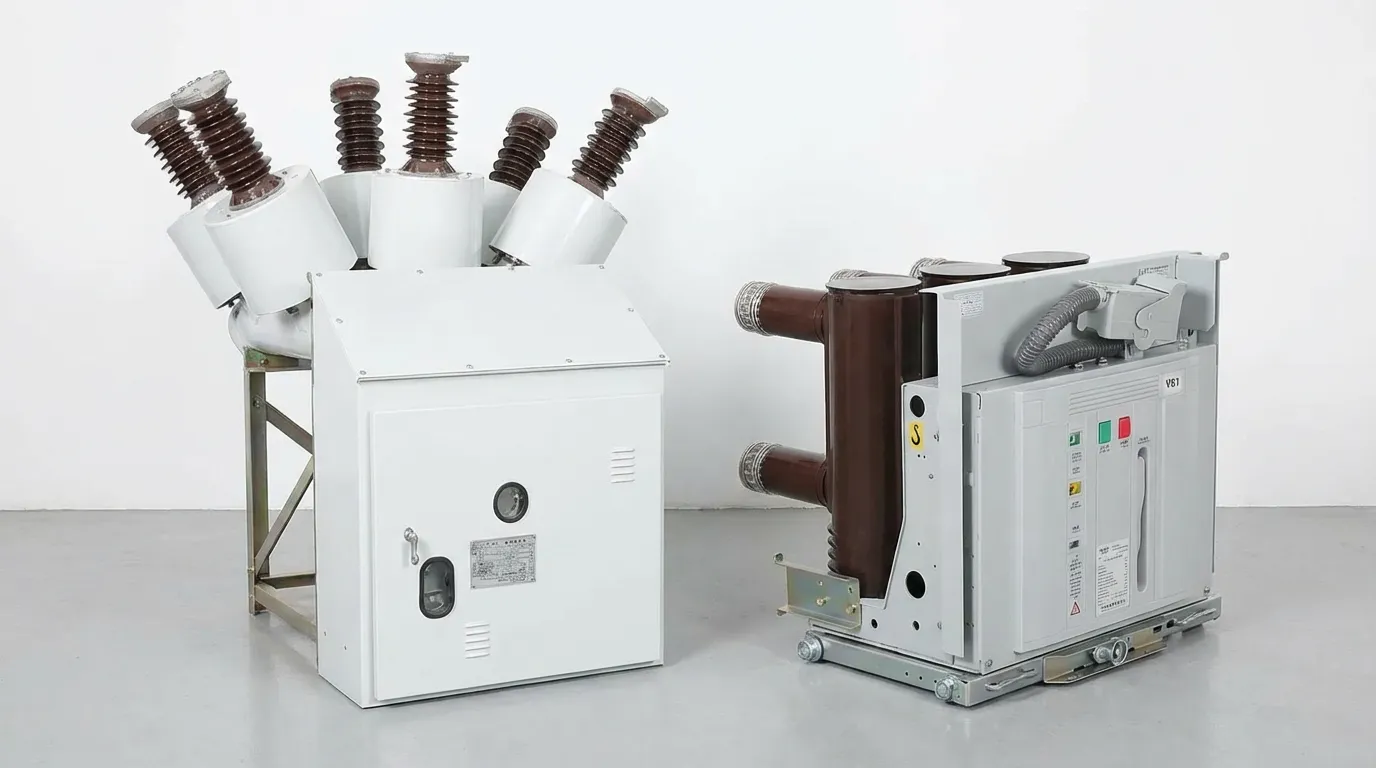

자기 차단, 진공 및 SF6는 회로 차단기에서 아크 소호에 대한 세 가지 근본적으로 다른 접근 방식을 나타냅니다. 자기 차단은 전자기력을 사용하여 공기 중에서 아크를 물리적으로 늘리고 냉각하는 반면(최대 6.3kA의 MCCB 및 ACB에서 일반적), 진공 기술은 3-8ms 내에 빠른 소호를 위해 이온화 매체를 완전히 제거하고(3-40.5kV 시스템에 이상적), SF6 가스는 우수한 전기 음성도를 활용하여 자유 전자를 흡수하고 최대 800kV의 고전압 애플리케이션에서 100kA를 초과하는 차단 용량을 달성합니다. 이러한 기술 간의 선택은 전압 등급, 고장 전류 크기, 환경 고려 사항 및 총 소유 비용에 따라 달라지며, 자기 차단은 저전압 산업 애플리케이션에서, 진공은 중전압 시장에서, SF6는 환경 문제에도 불구하고 초고전압 전송에 필수적입니다.
주요 내용
- 자기 차단 시스템 로렌츠 힘(F = I × B)을 사용하여 아크를 스플리터 플레이트로 구동하여 16-1600A MCCB 및 ACB에 적합한 컴팩트한 설계에서 80-200V의 아크 전압을 달성합니다.
- 진공 회로 차단기 이온화 매체의 부재를 이용하여 전류 제로에서 마이크로초 내에 아크를 소호하여 10,000회 이상의 기계적 사이클에 대해 유지 보수가 필요 없는 작동을 제공합니다.
- SF6 기술 공기의 2-3배의 유전 강도와 전자 포획을 통한 탁월한 아크 소호 기능을 제공하여 전송 전압에서 63kA를 초과하는 고장 전류의 차단을 가능하게 합니다.
- 선택 기준 차단 용량(kA 등급), 전압 등급, 접점 수명, 환경 영향(SF6는 23,900× CO2 GWP를 가짐) 및 유지 보수 요구 사항의 균형을 맞춰야 합니다.
- 하이브리드 접근 방식 DC 애플리케이션을 위한 자기 보조 기능이 있는 진공 차단기와 온실 가스 배출을 줄이기 위해 플루오로니트릴 혼합물을 사용하는 SF6 대안을 포함하여 새롭게 부상하고 있습니다.
아크 소호 과제: 기술이 중요한 이유
회로 차단기 접점이 부하 상태에서 분리되면 전기 아크가 형성됩니다. 이는 물리적 접점 분리에도 불구하고 전류 흐름을 유지하려고 시도하는 고온 플라즈마 채널(15,000-20,000°C)입니다. 이 아크는 전기 시스템에서 가장 파괴적인 현상 중 하나이며, 밀리초 내에 소호되지 않으면 구리 접점을 증발시키고 화재를 일으키며 치명적인 장비 고장을 일으킬 수 있습니다.
근본적인 과제는 아크의 자가 유지 특성에 있습니다. 플라즈마에는 전도성 경로를 생성하는 자유 전자와 이온화된 입자가 포함되어 있으며, 아크의 강렬한 열은 열 이온화를 통해 더 많은 전하 운반체를 지속적으로 생성합니다. 이 사이클을 깨려면 이온화 매체를 제거하거나, 지속 가능한 수준 이상으로 아크 저항을 높이거나, AC 시스템에서 자연적인 전류 제로 교차를 활용하는 정교한 물리 기반 접근 방식이 필요합니다.
현대 회로 차단기 기술은 세 가지 주요 아크 소호 방법을 사용하며, 각 방법은 서로 다른 물리적 원리를 활용합니다. 이러한 메커니즘을 이해하는 것은 보호 장비를 지정하는 전기 엔지니어, 중요 인프라를 유지 관리하는 시설 관리자, 산업, 상업 및 유틸리티 애플리케이션을 위한 차세대 회로 차단기를 설계하는 VIOX Electric과 같은 제조업체에 필수적입니다.
자기 차단 기술: 전자기 아크 제어
물리적 원리

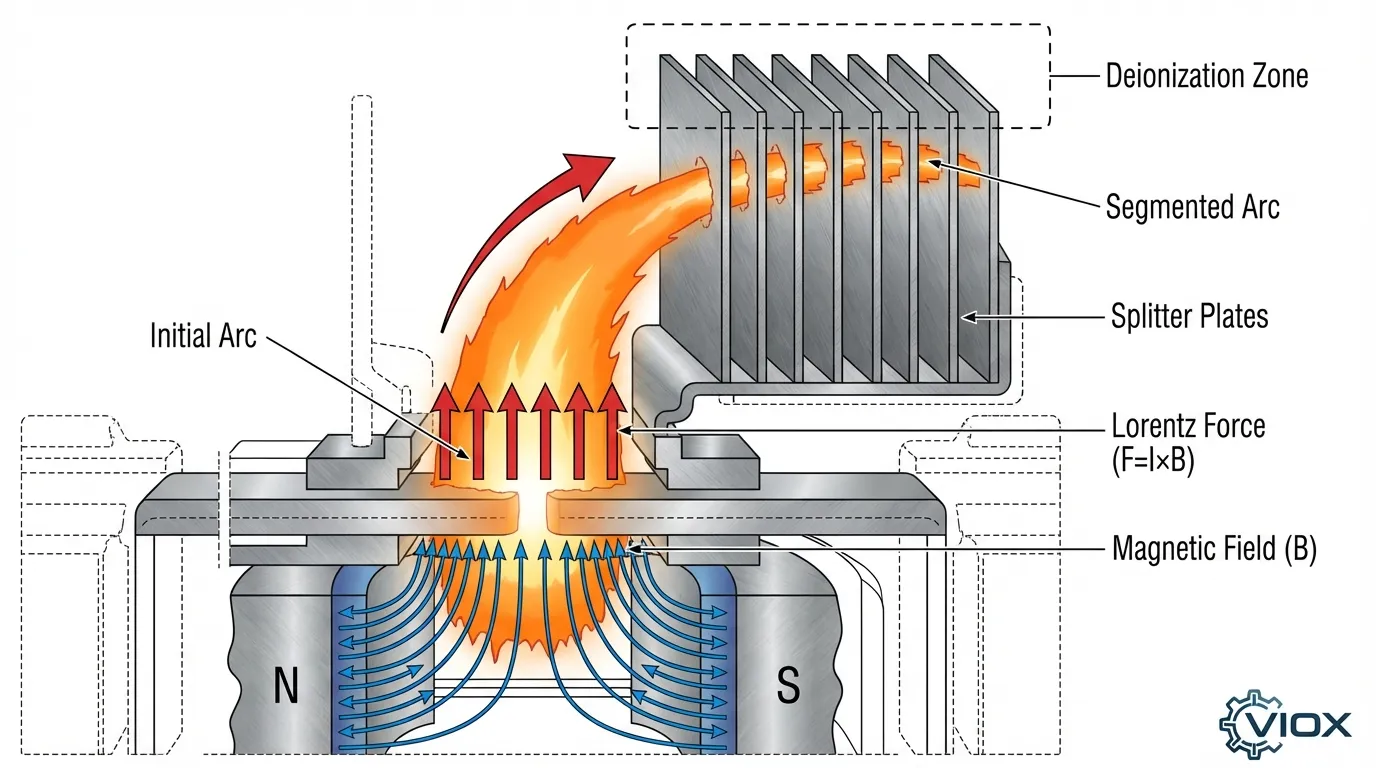

자기 차단 아크 소호는 자기장 내에서 전류가 흐르는 도체가 수직력을 받는 로렌츠 힘 법칙을 활용합니다. F = I × L × B (여기서 I는 아크 전류, L은 아크 길이, B는 자기 플럭스 밀도). 회로 차단기에서 이 전자기력은 아크를 주 접점에서 특수 설계된 스플리터 플레이트가 포함된 아크 슈트로 물리적으로 구동합니다.
프로세스는 접점이 분리되고 아크가 형성될 때 시작됩니다. 아크를 통해 흐르는 전류는 영구 자석 또는 회로와 직렬로 연결된 전자기 차단 코일에 의해 생성된 자기장과 상호 작용합니다. 이 상호 작용은 아크를 초당 100m를 초과하는 속도로 위쪽과 바깥쪽으로 추진하여 탈이온화가 발생할 수 있는 점진적으로 더 차가운 영역으로 늘리는 힘을 생성합니다.
아크 슈트 및 스플리터 플레이트 설계
현대 자기 차단 시스템은 2-5mm 간격으로 배치된 7-15개의 강자성 스플리터 플레이트(일반적으로 강철 또는 구리 코팅 강철)가 포함된 아크 슈트를 사용합니다. 길어진 아크가 슈트에 들어가면 각 플레이트 간격에서 여러 개의 직렬 아크로 나뉩니다. 이 세분화는 세 가지 중요한 기능을 수행합니다.
- 전압 곱셈 효과: 각 아크 세그먼트는 자체 양극 및 음극 전압 강하(세그먼트당 약 15-20V)를 개발합니다. 10개의 플레이트가 9개의 간격을 만들면 총 아크 전압이 135-180V에 도달하여 시스템 전압을 크게 초과하고 전류를 0으로 강제합니다.
- 향상된 냉각: 금속 플레이트는 히트 싱크 역할을 하여 아크 플라즈마에서 열 에너지를 빠르게 추출합니다. 강철 플레이트는 차단력을 향상시키는 우수한 자기 특성을 제공하는 반면, 구리 코팅 변형은 슈트 어셈블리 전체의 전압 강하를 줄입니다.
- 가스 생성: 아크 열은 폴리머 또는 섬유 아크 슈트 구성 요소를 증발시켜 아크를 냉각하고 소호하는 데 도움이 되는 수소가 풍부한 탈이온화 가스를 생성합니다. 이 제어된 가스 진화는 많은 MCCB 아크 챔버에서 의도적인 설계 기능입니다.
VIOX MCCB는 아크 캡처를 보장하기 위해 입구에서 더 좁고 아크 확장을 수용하기 위해 상단에서 더 넓은 점진적인 플레이트 간격을 가진 최적화된 아크 슈트 형상을 활용하여 최대 100kA의 정격 고장 전류에서 10-16ms 내에 안정적인 차단을 달성합니다.
애플리케이션 및 제한 사항
자기 차단 기술은 여러 범주에서 저전압 회로 차단기를 지배합니다.
- 소형 회로 차단기(MCB): 4-6개의 스플리터 플레이트가 있는 단순화된 자기 시스템을 사용하는 6-125A 주거/상업 애플리케이션
- 몰드 케이스 회로 차단기(MCCB): 6-100kA 차단 용량을 달성하는 정교한 아크 슈트가 있는 16-1600A 산업용 주력 제품
- 공기 회로 차단기(ACB): 최대 100kA의 개방형 아크 소호를 위한 대형 전자기 차단 코일이 있는 800-6300A 프레임 크기
주요 제한 사항은 전압 등급입니다. 자기 차단은 필요한 과도한 접점 분리 및 아크 슈트 치수 때문에 1000V AC 이상에서는 비실용적입니다. 또한 DC 애플리케이션은 자연적인 전류 제로 교차가 없기 때문에 문제가 발생합니다. DC 자기 차단 차단기는 3-5배 더 빠른 접점 개방 속도(AC의 경우 1-2m/s 대 3-5m/s)가 필요하며 아크 재점화에 여전히 어려움을 겪을 수 있습니다.
진공 회로 차단기 기술: 매체 제거
진공의 장점
진공 회로 차단기(VCB)는 근본적으로 다른 접근 방식을 사용합니다. 즉, 이온화 매체를 완전히 제거합니다. 10⁻⁴ Pa 미만(대기압의 약 100만분의 1)의 압력에서 작동하는 진공 차단기에는 기존의 이온화 메커니즘을 통해 아크 플라즈마가 스스로 유지할 수 없을 정도로 가스 분자가 거의 포함되어 있지 않습니다.
VCB 접점이 분리되면 아크는 처음에 강렬한 열에 의해 접점 표면에서 증발된 금속 증기를 통해 형성됩니다. 그러나 거의 완벽한 진공 환경에서 이 금속 증기는 주변 쉴드 표면으로 빠르게 확산되어 응축되고 고체화됩니다. 다음 전류 제로 교차(AC 시스템에서)에서 아크는 자연적으로 소호되고 접점 간격은 공기에서 1-2kV/μs에 비해 최대 20kV/μs의 놀라운 속도로 유전 강도를 회복합니다.
이 빠른 유전 회복은 복구 전압이 접점 전체에서 상승하더라도 아크 재점화를 방지합니다. 전체 차단 프로세스는 3-8밀리초 내에 발생하며, 이는 자기 차단 시스템보다 훨씬 빠릅니다.
접점 설계 및 아크 확산
VCB 접점은 아크 동작을 제어하고 접점 침식을 최소화하기 위해 특수 형상을 사용합니다.
- 맞대기 접점 10kA 미만의 전류에 적합한 간단한 평면 또는 약간 윤곽이 있는 표면이 특징입니다. 아크는 단일 지점에 집중되어 국부적인 가열을 유발하지만 제조가 간단합니다.
- 나선형 또는 컵 모양 접점 전류가 흐를 때 축 방향 자기장(AMF)을 생성하는 슬롯 또는 홈을 통합합니다. 이 자체 생성된 필드는 아크가 접점 표면 주위로 빠르게 회전하도록 하여(최대 10,000rpm) 침식을 고르게 분산시키고 집중된 핫스팟을 방지합니다. AMF 접점은 25-40kA 차단 전류를 처리하는 중전압 VCB에 필수적입니다.
진공 차단기 하우징(일반적으로 세라믹 또는 유리-세라믹)은 기계적 충격 및 열 사이클을 견디면서 20-30년 동안 밀폐를 유지해야 합니다. 내부 금속 쉴드는 절연 표면에 금속 증기가 증착되는 것을 방지하여 유전 강도를 손상시킵니다.
성능 특성
진공 기술은 중전압 애플리케이션(3kV ~ 40.5kV)에 대해 강력한 이점을 제공합니다.
- 유지 보수가 필요 없는 작동: 소모성 아크 소호 매체 없음, 가스 모니터링 없음, 접점 청소 없음. 일반적인 기계적 수명은 정격 전류에서 10,000회 이상의 작동을 초과하며, 전기적 수명은 50-100회의 전체 전류 차단입니다.
- 컴팩트한 설치 공간: 아크 슈트 및 가스 저장소가 없으면 동등한 SF6 차단기에 비해 40-60% 크기 감소가 가능합니다. 12kV VCB 패널은 SF6 기술의 경우 약 0.7m²에 비해 약 0.4m²를 차지합니다.
- 환경 안전: 유독 가스 없음, 화재 위험 없음, 온실 가스 배출 없음. 진공 차단기는 수명이 다하면 완전히 재활용할 수 있습니다.
- 빠른 작동: 3-8ms 아크 소호는 배전 네트워크에서 과도 고장 제거를 위한 빠른 재폐로를 가능하게 합니다.
주요 제한 사항은 전압 등급으로 남아 있습니다. 40.5kV 이상에서는 유전 내압에 필요한 접점 간격이 비실용적이 되고 제조 문제가 기하급수적으로 증가합니다. 또한 진공 기술은 DC 차단에 어려움을 겪습니다. 전류 제로 교차가 없으면 외부 회로를 통해 강제 소호하지 않는 한 아크가 무기한 지속될 수 있습니다.
SF6 회로 차단기 기술: 전자 포획 메커니즘
SF6 가스 속성
육불화황(SF6)은 뛰어난 전기적 특성을 통해 고전압 회로 차단기 설계를 혁신했습니다. 이 무색, 무취, 무독성 가스는 대기압에서 공기의 2.5배, 일반 작동 압력(절대 4-6bar)에서 2-3배의 유전 강도를 나타냅니다. 더욱 중요한 것은 SF6가 강한 전기 음성도를 띤다는 것입니다. 즉, 자유 전자를 적극적으로 포획하여 안정적인 음이온(SF6⁻)을 형성합니다.
이 전자 포획 메커니즘은 SF6의 아크 소호 우수성의 핵심입니다. SF6 가스에서 아크가 발생하면 플라즈마에는 전도성을 유지하는 자유 전자가 포함됩니다. 그러나 SF6 분자는 이러한 전자에 빠르게 부착되어 무겁고 상대적으로 움직이지 않는 음이온으로 변환합니다. 이 프로세스는 아크를 유지하는 데 사용할 수 있는 전하 캐리어의 수를 크게 줄여 전류 제로에서 소호가 가능합니다.
SF6의 부착 계수는 공기보다 약 100배 더 큽니다. 즉, 전자 포획이 훨씬 더 빠르게 발생합니다. 우수한 열전도율(SF6는 아크 기둥에서 열을 효율적으로 제거함)과 결합되어 고전압 애플리케이션에서 빠른 아크 소호에 이상적인 조건을 만듭니다.
퍼퍼 및 자체 폭발 설계
최신 SF6 회로 차단기는 두 가지 주요 아크 차단 기술을 사용합니다.
- 퍼퍼형 차단기 작동 메커니즘의 기계적 에너지를 사용하여 퍼퍼 실린더에서 SF6 가스를 압축합니다. 접점이 분리되면 압축된 가스가 노즐을 통해 아크를 가로질러 고속(300m/s에 접근)으로 분사되어 플라즈마를 동시에 냉각시키고 이온화된 입자를 접점 간격에서 쓸어냅니다. 강제 가스 흐름, 전자 포획 및 열 냉각의 조합은 63kA를 초과하는 고장 전류에서도 10-20ms 이내에 아크를 소호합니다.
- 자체 폭발(열팽창) 차단기 퍼퍼 실린더를 제거하고 대신 아크 열을 사용하여 압력 상승을 생성합니다. 아크는 열팽창이 아크를 통해 가스 흐름을 구동하는 압력 차이를 생성하는 밀폐된 챔버에서 형성됩니다. 이 설계는 기계적 복잡성과 작동 에너지를 줄여 빈번한 스위칭 작업에 적합합니다. 최신 자체 폭발 설계에는 안정적인 소전류 차단을 위한 보조 퍼퍼 메커니즘이 통합되어 있습니다.
두 설계 모두 가스 흐름을 형성하고 아크의 열 공격을 견딜 수 있는 절연 노즐(일반적으로 PTFE)을 사용합니다. 노즐 형상은 매우 중요합니다. 너무 좁으면 가스 흐름이 난류가 되어 냉각 효율이 떨어지고, 너무 넓으면 아크가 적절한 냉각 없이 확산됩니다.

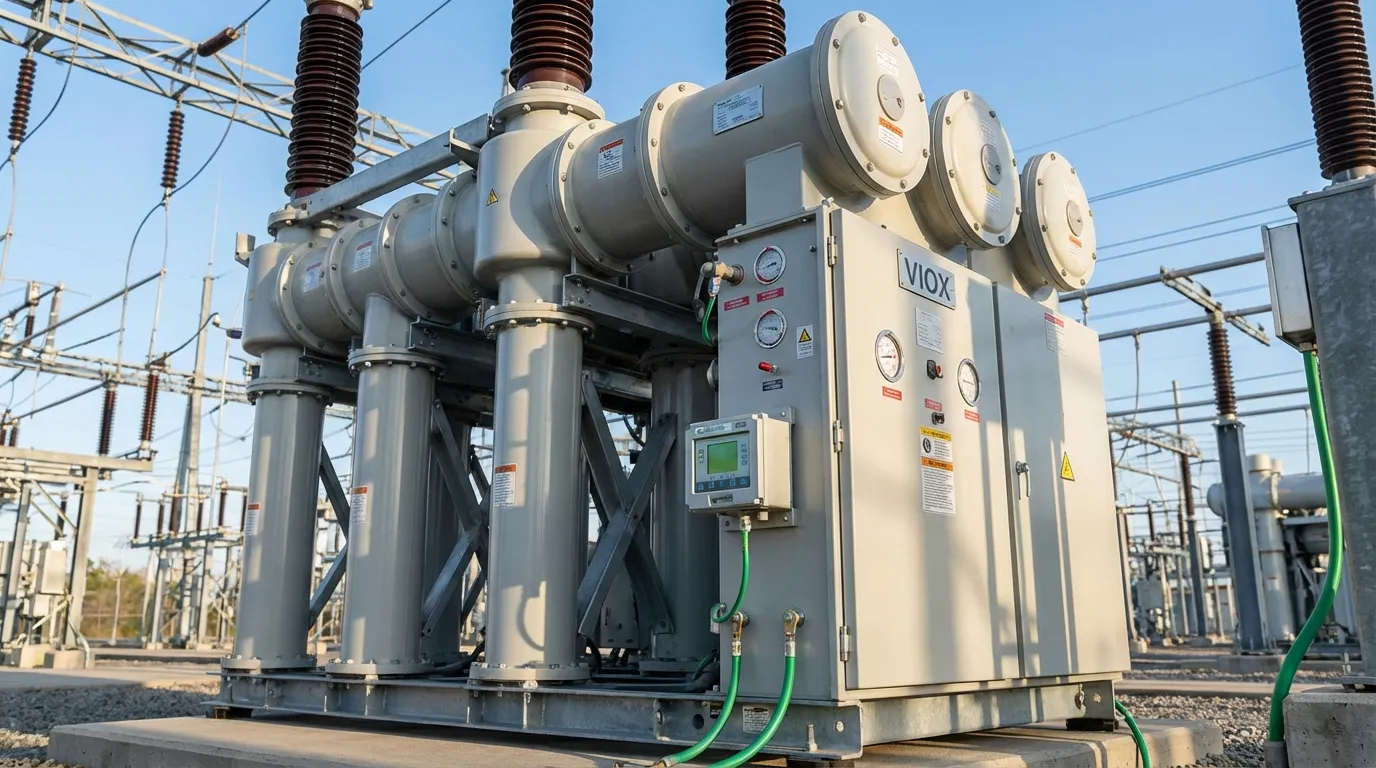

고전압 애플리케이션
SF6 기술은 송전 및 배전 전압 등급을 지배합니다.
- 72.5kV ~ 145kV: 31.5-40kA 차단 용량을 갖춘 표준 배전 변전소 애플리케이션
- 245kV ~ 420kV: 50-63kA 고장 전류 기능을 갖춘 송전 네트워크 보호
- 550kV ~ 800kV: SF6가 안정적인 아크 차단을 위한 유일하게 입증된 기술로 남아 있는 초고전압 시스템
단일 SF6 차단기는 직렬로 여러 개의 진공 병이 필요한 전류를 차단할 수 있습니다. 예를 들어 145kV SF6 차단기는 상당한 진공 설계에 직렬로 4-6개의 차단기가 필요한 반면, 상당한 진공 설계는 복잡성, 비용 및 고장 모드를 크게 증가시킵니다.
환경 문제 및 대안
SF6의 중요한 단점은 환경 영향입니다. 지구 온난화 지수(GWP)가 CO2의 23,900배이고 대기 수명이 3,200년을 초과하는 SF6는 가장 강력한 온실 가스 중 하나입니다. 누출을 최소화하기 위한 업계의 노력에도 불구하고(최신 차단기는 <0.1%의 연간 누출률을 달성함) 대기 SF6 농도는 계속 증가하고 있습니다.
이로 인해 SF6 대안에 대한 집중적인 연구가 진행되었습니다.
- 플루오로니트릴 혼합물 (C4F7N + CO2 완충 가스)는 SF6의 유전 성능의 80-90%를 제공하며 GWP는 <1%입니다. 그러나 이러한 혼합물은 더 높은 작동 압력이 필요하고 더 낮은 온도 범위를 갖습니다.
- 진공-SF6 하이브리드 설계 중전압 섹션에는 진공 차단기를 사용하고 최소한의 SF6만 필요한 경우에만 사용하여 총 가스 재고를 60-80% 줄입니다.
- 청정 공기 기술 고급 노즐 설계를 갖춘 압축 공기 또는 질소를 사용하며 SF6 등가물보다 더 큰 공간을 차지하지만 최대 145kV의 전압에 적합합니다.
이러한 개발에도 불구하고 SF6는 아직 비용과 신뢰성이 비슷한 입증된 대안이 없는 245kV+ 애플리케이션에 필수적입니다.

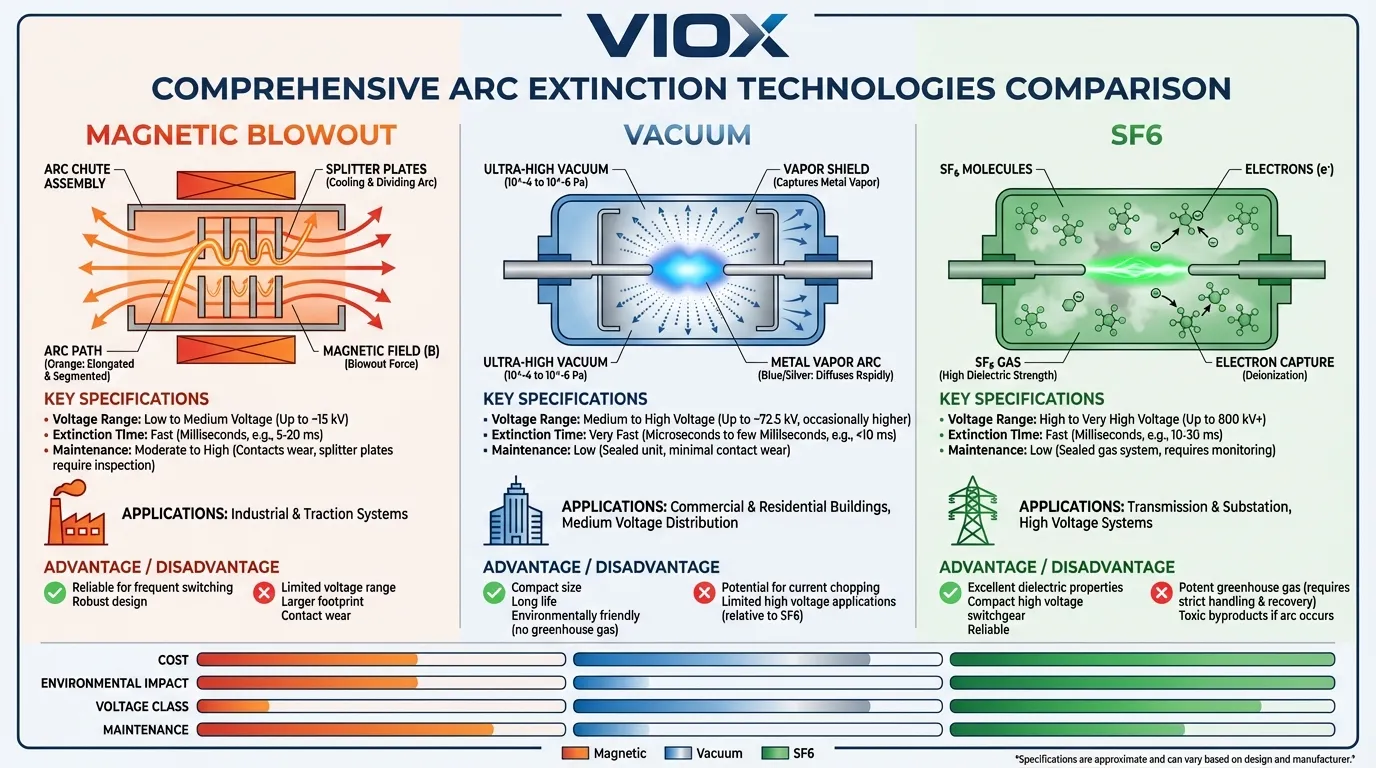

비교 분석: 기술 선택 매트릭스
적절한 아크 소호 기술을 선택하려면 여러 기술적 및 경제적 요소를 균형 있게 조정해야 합니다. 다음 비교 표는 주요 성능 매개변수를 종합합니다.
| 매개변수 | 자기 블로우아웃 | 진공 | SF6 |
|---|---|---|---|
| 전압 범위 | 최대 1kV AC | 3kV – 40.5kV | 12kV – 800kV |
| 일반적인 전류 정격 | 16A – 6,300A | 630A – 4,000A | 630A – 5,000A |
| 인터럽트 용량 | 6kA – 100kA | 25kA – 50kA | 31.5kA – 100kA+ |
| 아크 소호 시간 | 10~20ms | 3-8ms | 10~20ms |
| 기계 수명 | 10,000 – 25,000회 작동 | 30,000 – 50,000회 작동 | 10,000 – 30,000회 작동 |
| 전기적 수명(전류 전체) | 25-50회 차단 | 50-100회 차단 | 100-200회 차단 |
| 유지 보수 간격 | 1~2년 | 5~10년 | 2-5년 |
| 환경 영향 | 최소 | 없음 | 높음(GWP 23,900) |
| 공간(상대적) | Medium | 작음 | 대형 |
| 초기 비용 | 낮음 | Medium | 높음 |
| 운영 비용 | Medium | 낮음 | 중간-높음 |
| DC 기능 | 제한적(수정 필요) | 불량(강제 정류 필요) | 양호(특수 설계 필요) |
| 고도 저감 | 1,000m 이상에서 필요 | 최소 | 1,000m 이상에서 필요 |
| 소음 수준 | 보통 | 낮음 | 보통-높음 |
| 화재 위험 | 낮음(아크 제품) | 없음 | 없음 |
애플리케이션별 권장 사항
- 산업 시설(480V-690V): 자기 차단 MCCB 및 ACB는 최적의 비용 대비 성능 균형을 제공합니다. 열-자기 트립 장치와 50kA 차단 용량을 갖춘 VIOX MCCB는 대부분의 모터 제어 센터, 배전반 및 기계 보호 애플리케이션에 적합합니다.
- 상업용 건물(최대 15kV): 진공 회로 차단기는 제한된 전기 직원에 이상적인 유지 보수가 필요 없는 작동을 제공합니다. VCB 장착 개폐 장치는 확장된 서비스 간격을 통해 수명 주기 비용을 줄이고 환경 규정 준수 부담을 없앱니다.
- 유틸리티 변전소 (72.5kV 이상): SF6 기술은 환경 문제에도 불구하고 안정적인 송전 전압 보호에 여전히 필요합니다. SF6 모니터링 및 누출 감지 기능이 있는 최신 가스 절연 개폐 장치(GIS)는 환경 영향을 최소화하면서 콤팩트하고 내후성이 뛰어난 설치를 제공합니다.
- 재생 에너지 시스템: 태양광 및 풍력 애플리케이션은 배터리 저장 및 PV 스트링 보호를 위한 자기 차단 DC 회로 차단기와 함께 중전압 집전 시스템(12-36kV)에 진공 기술을 점점 더 많이 사용하고 있습니다. 유지 보수가 필요 없는 특성은 원격 설치에 적합합니다.
- 데이터 센터 및 중요 시설: 진공 또는 공기 자기 차단 회로 차단기는 SF6 환경 보고 요구 사항을 피하면서 안정적인 보호 기능을 제공합니다. 빠른 차단 시간(진공의 경우 3-8ms)은 고장 제거 중 전압 강하 지속 시간을 최소화합니다.
성능 비교 표: 아크 소호 물리학
기본적인 물리적 차이점을 이해하면 성능 특성을 설명하는 데 도움이 됩니다.
| 물리적 메커니즘 | 자기 블로우아웃 | 진공 | SF6 |
|---|---|---|---|
| 주요 소호 방법 | 아크 연장 + 냉각 | 매질 제거 | 전자 포획 + 냉각 |
| 아크 전압 개발 | 80-200V (분할판) | 20-50V (짧은 간격) | 100-300V (가스 압축) |
| 절연 내력 복구 | 1-2 kV/μs | 15-20 kV/μs | 3-5 kV/μs |
| 탈이온화 메커니즘 | 가스 냉각 + 재결합 | 금속 증기 확산 | 전자 부착 (SF6⁻) |
| 전류 제로 의존성 | 높음 (AC 전용) | 높음 (AC 전용) | 중간 (DC 차단 가능) |
| 접점 침식률 | 높음 (1000회 작동당 0.1-0.5mm) | 중간 (1000회 작동당 0.01-0.05mm) | 낮음 (1000회 작동당 0.005-0.02mm) |
| 아크 에너지 소산 | 분할판 + 가스 | 접촉면 + 차폐 | 가스 압축 + 노즐 |
| 압력 의존성 | 최소 | 중요 (진공 무결성) | 높음 (가스 밀도) |
| 온도 감도 | 보통 (-40°C ~ +70°C) | 낮음 (-50°C ~ +60°C) | 높음 (-30°C ~ +50°C, 표준 SF6의 경우) |
신기술과 미래 트렌드
회로 차단기 산업은 환경 규제, 재생 에너지 통합 및 디지털화에 의해 주도되는 상당한 혁신을 경험하고 있습니다.
- 솔리드 스테이트 회로 차단기(SSCB) 전력 반도체(IGBT, SiC MOSFET)를 사용하여 기계적 접점을 완전히 제거하여 밀리초 미만의 차단 시간을 달성합니다. 현재 저전압 DC 애플리케이션(데이터 센터, EV 충전)으로 제한되지만 SSCB 기술은 중전압 AC 시스템으로 발전하고 있습니다. 기계적 마모가 없으므로 수백만 번의 작동이 가능하지만 반도체 비용은 유틸리티 규모 애플리케이션에는 여전히 엄청나게 비쌉니다.
- 하이브리드 회로 차단기 정상적인 전도를 위한 기계적 접점(손실 최소화)과 초고속 차단을 위한 병렬 반도체 경로를 결합합니다. 고장 조건에서 전류는 마이크로초 내에 반도체 분기로 정류된 다음 제어된 턴오프를 통해 차단됩니다. 이 접근 방식은 기존 회로 차단기가 DC 아크 소호에 어려움을 겪는 HVDC 전송에 적합합니다.
- 디지털 트윈 기술 접촉 저항, 작동 메커니즘 성능 및 (SF6 회로 차단기의 경우) 가스 품질을 지속적으로 모니터링하여 예측 유지 보수를 가능하게 합니다. 기계 학습 알고리즘은 고장 전에 열화 패턴을 감지하여 유지 보수 간격을 최적화하고 계획되지 않은 중단을 줄입니다.
- 대체 가스 연구 계속 강화되고 있으며, 현재 플루오로니트릴 혼합물(C4F7N/CO2)이 상용 145kV 회로 차단기에 사용되고 있습니다. 차세대 후보에는 <100 GWP의 플루오로케톤 및 과불화 화합물이 포함됩니다. 그러나 아직 SF6의 유전 강도, 아크 소호 성능 및 온도 범위의 조합과 일치하는 것은 없습니다.
FAQ 섹션
Q: 자기 차단 회로 차단기가 DC 전류를 차단할 수 있습니까?
A: AC용으로 설계된 표준 자기 차단 회로 차단기는 자연적인 전류 제로 교차가 없기 때문에 DC를 안정적으로 차단할 수 없습니다. DC 정격 자기 차단 회로 차단기는 3-5배 더 빠른 접점 개방 속도, 15-25개의 분할판이 있는 향상된 아크 슈트 구성 및 종종 보조 아크 소호 메커니즘이 있는 특수 설계가 필요합니다. 그렇더라도 차단 용량은 일반적으로 1000V DC 및 10kA로 제한됩니다. 더 높은 DC 정격의 경우 진공 또는 솔리드 스테이트 기술이 선호됩니다.
Q: 진공 회로 차단기는 진공 무결성을 얼마나 오래 유지합니까?
A: 고품질 진공 인터럽터는 정상적인 조건에서 20-30년 동안 작동 진공(<10⁻⁴ Pa)을 유지합니다. 밀폐 씰은 시간이 지나도 저하되지 않는 금속-세라믹 브레이징 또는 유리-금속 실링을 사용합니다. 그러나 진공 무결성은 배송 중 기계적 충격, 금속 입자를 생성하는 과도한 접점 침식 또는 제조 결함으로 인해 손상될 수 있습니다. 고전압 내전압 테스트를 사용한 연간 테스트는 진공 품질을 간접적으로 확인합니다. 전압 강하는 진공 손실을 나타냅니다.
Q: 환경 문제에도 불구하고 SF6가 여전히 사용되는 이유는 무엇입니까?
A: SF6는 현재 동등한 비용과 신뢰성으로 동등한 성능을 제공하는 대체 기술이 없기 때문에 송전 전압(245kV 이상)에 여전히 필수적입니다. 420kV SF6 회로 차단기는 콤팩트한 공간에서 63kA 고장을 안정적으로 차단합니다. 진공으로 이를 달성하려면 8-12개의 인터럽터를 직렬로 연결해야 하고(고장 확률이 크게 증가함), 대체 가스는 아직 적절한 유전 강도를 제공하지 않습니다. 업계는 배전 전압(72.5-145kV)에서 SF6 대체재로 전환하고 있지만 송전 애플리케이션에는 입증된 대체재가 없습니다.
Q: 회로 차단기 접점 용접의 원인은 무엇이며, 다양한 기술이 이를 어떻게 방지합니까?
A: 접점 용접은 아크 열이 접점 표면을 녹여 금속 결합을 생성할 때 발생합니다. 자기 차단 시스템은 주 접점을 보호하면서 아크 에너지를 흡수하는 전용 아킹 접점(희생 구리-텅스텐 합금)을 사용합니다. 진공 회로 차단기는 용접에 대한 저항이 높은 구리-크롬 접점을 사용하고 빠른 아크 소호는 열 전달을 최소화합니다. SF6 회로 차단기는 가스 블래스트를 사용하여 분리 직후 접점을 냉각하여 용접 형성을 방지합니다. 적절한 접점 압력(일반적으로 150-300N)과 용접 방지 코팅도 도움이 됩니다.
Q: 고도가 회로 차단기 성능에 어떤 영향을 미칩니까?
A: 고도는 공기 밀도를 감소시켜 자기 차단 및 SF6 회로 차단기에 다르게 영향을 미칩니다. 자기 차단 회로 차단기는 해발 1,000m 이상에서 냉각 효율이 감소합니다. 일반적으로 1,000m당 약 10%의 디레이팅이 일반적입니다. SF6 회로 차단기는 밀폐 구조를 통해 가스 밀도를 유지하므로 회로 차단기를 유지 보수를 위해 열지 않는 한 고도 효과는 최소화됩니다. 진공 회로 차단기는 외부 압력에 관계없이 진공 상태에서 작동하므로 고도의 영향을 받지 않습니다. 해발 2,000m 이상의 설치의 경우 제조업체 디레이팅 곡선을 참조하거나 고도 보상 설계를 지정하십시오.
Q: SF6 회로 차단기를 진공 기술로 개조할 수 있습니까?
A: SF6 및 진공 회로 차단기는 장착 치수, 작동 메커니즘 및 제어 인터페이스가 다르기 때문에 직접 교체는 일반적으로 불가능합니다. 그러나 제조업체는 동일한 부스바 연결 및 패널 공간을 유지하면서 일반적인 SF6 개폐 장치 라인업에 대한 “드롭인” 진공 교체품을 제공합니다. 이렇게 하려면 전체 회로 차단기 어셈블리를 교체해야 하지만 개폐 장치 교체는 피할 수 있습니다. 개조는 SF6 환경 규정 준수를 제거하고 유지 보수 비용을 줄이며 종종 신뢰성을 향상시킵니다. 호환성 평가를 위해 VIOX Electric과 같은 제조업체에 문의하십시오.
결론: 애플리케이션에 맞는 기술 매칭
아크 소호 기술 선택은 회로 차단기 성능, 수명 주기 비용 및 환경 영향에 근본적으로 영향을 미칩니다. 자기 차단 시스템은 콤팩트한 설계와 입증된 신뢰성이 가장 중요한 저전압 산업 애플리케이션에 비용 효율적인 보호 기능을 제공합니다. 진공 기술은 유지 보수가 필요 없는 작동과 환경 안전을 통해 중전압 배전을 지배합니다. SF6는 온실 가스 문제에도 불구하고 송전 전압에 여전히 필수적이지만 대체 가스가 점차적으로 더 낮은 전압 등급에서 이를 대체하고 있습니다.
보호 장비를 지정하는 전기 엔지니어의 경우 의사 결정 매트릭스는 전압 등급, 고장 전류 크기, 환경 규정, 유지 보수 기능 및 총 소유 비용을 고려해야 합니다. 480V 모터 제어 센터는 자기 차단 MCCB를 최적으로 사용합니다. 12kV 배전 개폐 장치는 진공 기술의 이점을 누립니다. 145kV 변전소는 환경 비용에도 불구하고 여전히 SF6가 필요할 수 있습니다.
업계가 신재생 에너지 통합, DC 전력 시스템 및 더욱 엄격한 환경 표준으로 발전함에 따라 솔리드 스테이트 차단기 및 대체 가스와 같은 새로운 기술이 점진적으로 이러한 환경을 재구성할 것입니다. 그러나 전자기력, 매질 제거 또는 전자 포획을 통한 아크 소호의 기본 물리학은 앞으로 수십 년 동안 회로 차단기 설계를 계속 지배할 것입니다.
VIOX Electric은 연구 및 제조 시설을 통해 세 가지 기술 모두를 지속적으로 발전시켜 산업, 상업 및 유틸리티 고객에게 모든 전압 등급 및 애플리케이션에 최적화된 아크 소호 솔루션을 제공합니다. 기술 사양, 선택 지침 또는 맞춤형 회로 차단기 솔루션은 엔지니어링 팀에 문의하십시오.
