배터리 에너지 저장 장치를 처음 접하는 경우, 단위들이 복잡하게 느껴질 수 있습니다: kWh, MWh (메가와트시), MW (메가와트), C-rate (C-레이트), P-rate (P-레이트), SOC (충전 상태), SOH (건강 상태), 방전 심도 (DOD), 암페어시 (Ah), 와트시 (Wh), 및 다음과 같은 배터리 표기법 1P416S. 이들은 서로 관련이 있지만 동일한 것을 측정하는 것은 아닙니다.
간단한 답변은 다음과 같습니다:
- kWh, MWh 및 GWh는 에너지를 측정합니다: 배터리가 저장하거나 공급할 수 있는 전력량.
- kW, MW, GW는 전력을 측정하는 단위입니다.: 에너지가 충전되거나 방전되는 속도.
- C-rate는 배터리 용량 대비 전류를 측정합니다..
- P-rate는 저장된 에너지 대비 전력을 측정합니다..
- SOC, SOH, DOD는 배터리의 작동 상태, 노후화 및 사용된 용량을 나타냅니다..
전력과 에너지의 미세한 차이에 대해서는 VIOX 가이드를 참조하십시오. kW 대 kWh. 본 문서는 배터리 에너지 저장 장치(BESS) 유닛 및 배터리 팩 용어에 중점을 둡니다.
빠른 참조 표
| 기 | 전체 의미 | 측정 단위 | BESS에서의 일반적인 사용 |
|---|---|---|---|
| kWh | 킬로와트시(kWh) | 에너지 | 가정용 배터리 용량, 캐비닛 용량, 가용 에너지 |
| MWh (메가와트시) | 메가와트시(MWh) | 에너지 | 상업용 및 계통 연계형 저장 용량 |
| GWh | 기가와트시 | 에너지 | 대규모 국가, 유틸리티 또는 플릿급 저장 용량 |
| kW | 킬로와트 | 전원 | 소형 인버터 출력, 충/방전율 |
| MW (메가와트) | 메가와트 | 전원 | 유틸리티급 PCS 또는 발전소 출력 |
| C-rate (C-레이트) | 용량 기반 전류율 | Ah 용량 대비 충/방전 전류 | 셀 및 팩 스트레스, 열 설계, 수명 영향 |
| P-rate (P-레이트) | 출력 대 에너지 비율 | 에너지 용량 대비 출력 | BESS 지속 시간 및 출력 사이징 |
| SOC (충전 상태) | 충전 상태 (State of Charge) | 잔여 충전량 | 실시간 배터리 작동 상태 |
| SOH (건강 상태) | 상태 건강도 (State of Health) | 노후화 또는 잔여 건강도 | 열화, 보증, 수명 평가 |
| 방전 심도 (DOD / DoD) | 방전 심도 | 배터리 용량 사용분 | 사이클링 윈도우, 가용 에너지, 수명 제어 |
| 암페어시 (Ah) | 암페어-아워 (Ah) | 충전 용량 | 셀 및 모듈 용량 |
| 와트시 (Wh) | 와트시(Watt-hour) | 에너지 | 셀, 모듈, 팩 및 시스템 에너지 |

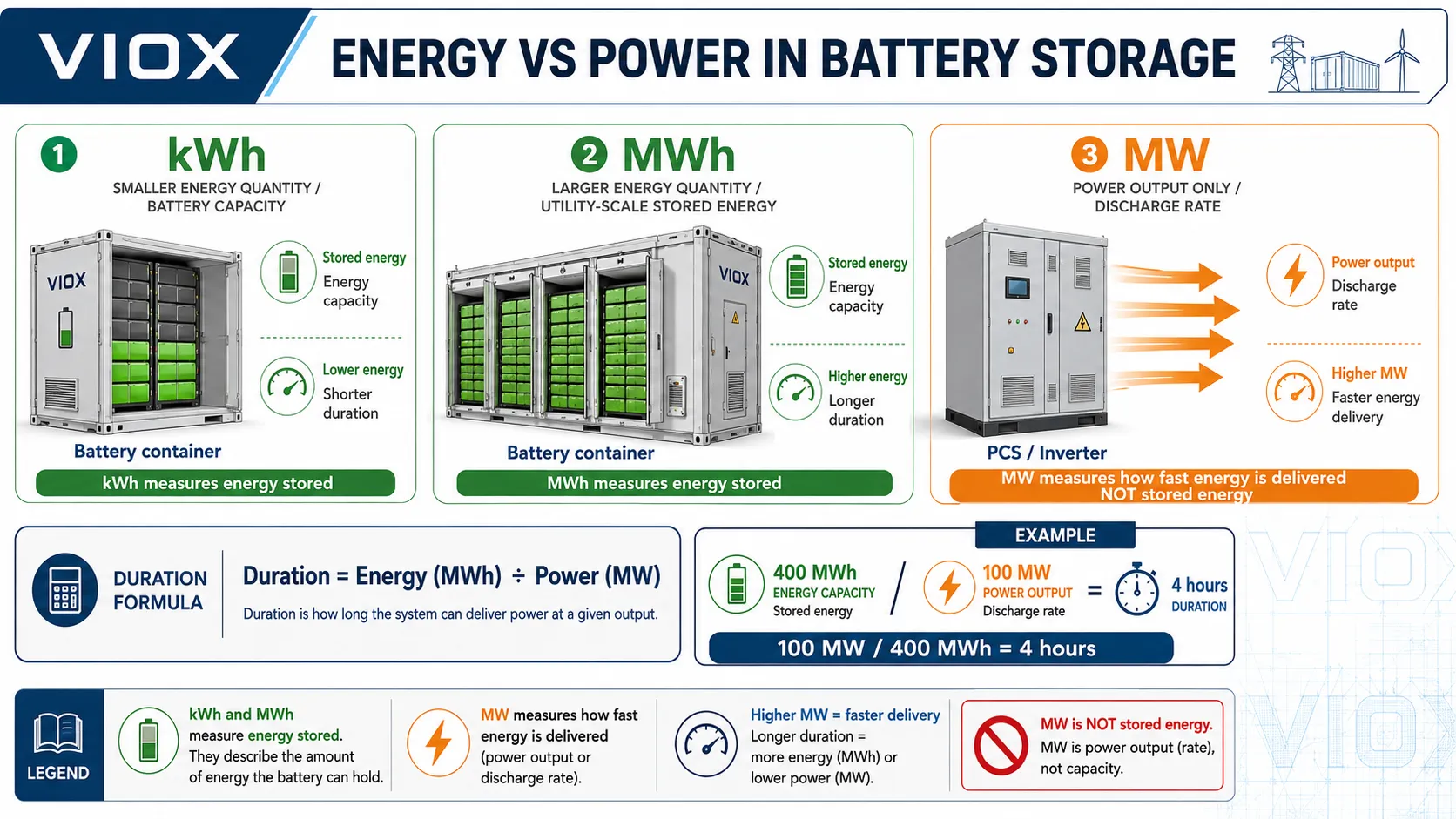

kWh, MWh 및 GWh: 에너지 단위
kWh, MWh 및 GWh는 모두 에너지를 측정하는 단위입니다. 배터리 저장 장치에서 에너지는 배터리가 얼마나 많은 전기를 저장하고 나중에 공급할 수 있는지를 나타냅니다.
변환 단위는 다음과 같습니다:
1 kWh = 1,000 Wh일반적인 사용 사례:
- 가정용 배터리는 다음과 같이 표기될 수 있습니다: 10 kWh.
- 상업용 배터리 컨테이너는 다음과 같을 수 있습니다: 500 kWh 나 1 MWh.
- 그리드 규모의 배터리 플랜트는 다음과 같을 수 있습니다. 100 MWh, 400 MWh, 또는 그 이상입니다.
- 국가별 에너지 저장 장치 파이프라인은 종종 다음과 같은 단위로 논의됩니다. GWh.
에너지 용량은 이 질문에 대한 답을 제공합니다:
배터리에 얼마나 많은 전기를 저장할 수 있는가?
이는 배터리가 얼마나 빨리 전기를 공급할 수 있는지는 알려주지 않습니다. 그것은 출력(Power)입니다.
MW: 전력이 아닌 에너지 (오역 주의: 원문 의미에 따라 '에너지가 아닌 전력'으로 수정)
MW는 저장된 에너지가 아닌 전력을 측정합니다. 전력은 에너지가 충전되거나 방전되는 속도입니다.
변환 단위는 다음과 같습니다:
1 kW = 1,000 WBESS 프로젝트에서 MW 정격은 일반적으로 다음 항목과 관련이 있습니다:
- 전력 변환 장치(PCS) 정격
- 인버터 출력
- 계통 연계 제한
- 충/방전 전력
- 피크 셰이빙 또는 주파수 조정 능력
전력은 다음 질문에 답합니다:
배터리가 얼마나 빠르게 에너지를 공급하거나 흡수할 수 있는가?
A 50 MW 배터리는 5 MW 배터리보다 훨씬 더 높은 비율로 방전할 수 있지만, 5 MW 그것이 자동으로 더 많은 에너지를 저장한다는 것을 의미하지는 않습니다. 에너지는 MWh에 따라 결정됩니다.

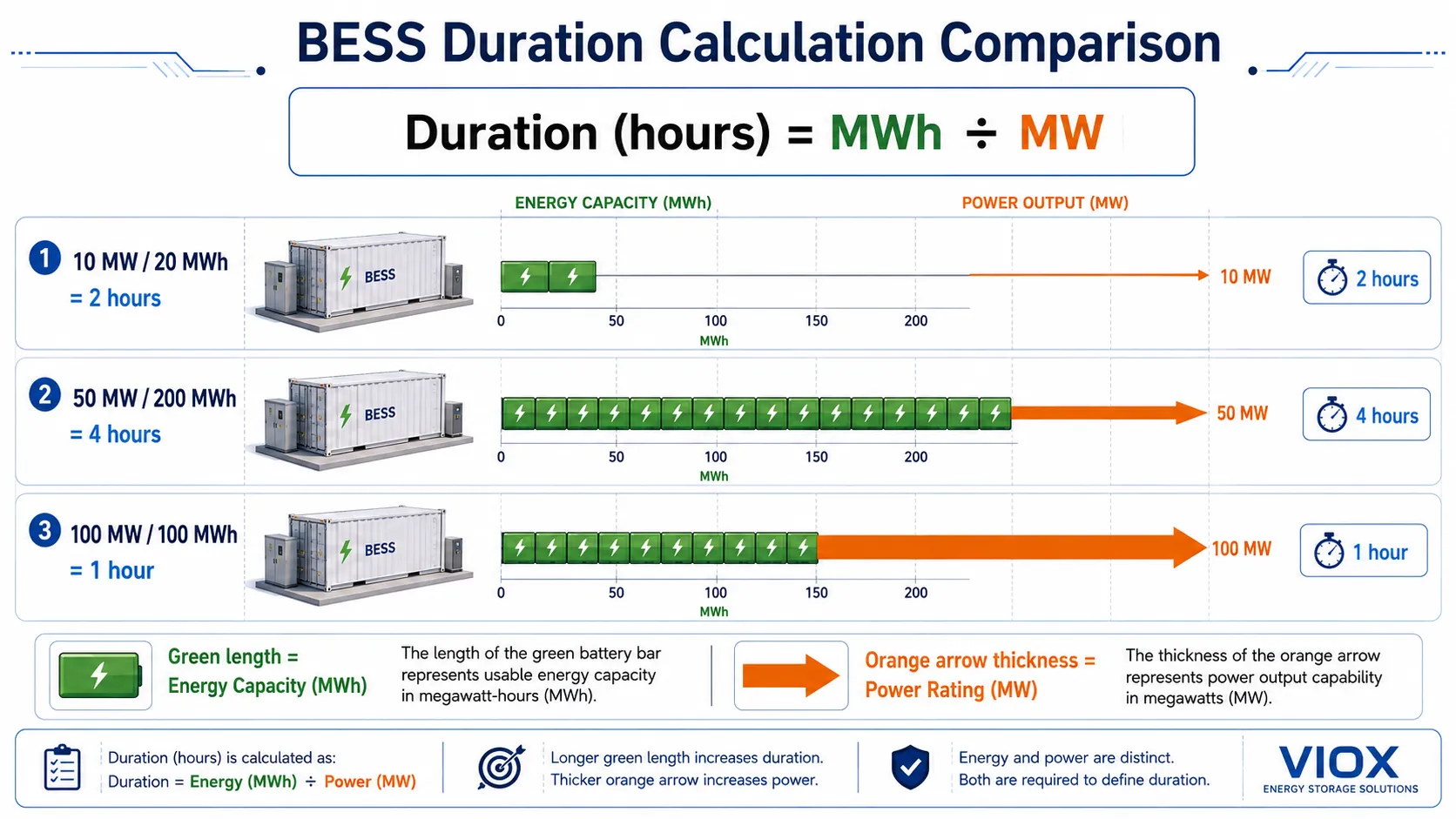

MW 대 MWh: 저장 지속 시간 계산 방법
가장 중요한 BESS 공식은 다음과 같습니다:
지속 시간(시간) = 에너지(MWh) ÷ 출력(MW)또는:
에너지(MWh) = 출력(MW) × 지속 시간(시간)예:
| BESS 정격 | 계산 | 예상 지속 시간 |
|---|---|---|
| 10 MW / 20 MWh | 20 MWh ÷ 10 MW | 2시간 |
| 50 MW / 200 MWh | 200 MWh ÷ 50 MW | 4시간 |
| 100 MW / 100 MWh | 100 MWh ÷ 100 MW | 1시간 |
| 250 MW / 1,000 MWh | 1,000 MWh ÷ 250 MW | 4시간 |
이것이 배터리 프로젝트를 두 가지 수치로 함께 설명하는 이유입니다: 출력 / 에너지.
예를 들어, 100 MW / 400 MWh 시스템은 일반적으로 4시간용 배터리로 설명되는데, 그 이유는 다음과 같습니다:
400 MWh ÷ 100 MW = 4시간명판 에너지(Nameplate Energy) 대 가용 에너지(Usable Energy)
주의: 명판 에너지가 항상 가용 에너지와 동일한 것은 아닙니다.
배터리는 5 MWh로 광고될 수 있지만, 다음과 같은 이유로 실제 사용 가능한 에너지는 더 낮을 수 있습니다:
- 충전 상태(SoC) 제한
- 방전 심도(DoD) 제한
- 열적 제한
- 성능 저하 예비 용량(Degradation reserve)
- 인버터 및 보조 설비 손실
- 보증 운영 범위
프로젝트 작업 시, 항상 다음을 구분하십시오:
- 공칭 또는 명판 에너지
- 가용 에너지
- 정의된 조건에서의 보증 에너지
이것이 BESS 데이터시트와 보증서를 주의 깊게 읽어야 하는 이유 중 하나입니다.
BESS의 P-Rate(출력-에너지 비율)
P-rate는 전력과 에너지 용량 간의 비율입니다. 프로젝트 수준의 시스템은 일반적으로 셀 전류와 Ah가 아닌 MW와 MWh로 설명되기 때문에 BESS에서 널리 유용합니다.
간략화된 공식은 다음과 같습니다:
P-rate = 정격 출력(MW) ÷ 에너지 용량(MWh)예:
| BESS 정격 | P-rate (P-레이트) | 대략적인 최대 출력 지속 시간 |
|---|---|---|
| 10 MW / 40 MWh | 0.25P | 4시간 |
| 10 MW / 20 MWh | 0.5P | 2시간 |
| 10 MW / 10 MWh | 1P | 1시간 |
| 10 MW / 5 MWh | 2P | 0.5시간 |
P-rate 답변:
BESS가 저장된 에너지 대비 얼마나 공격적으로 충전 또는 방전되고 있습니까?
높은 P-rate 시스템은 주파수 응답과 같은 짧고 높은 출력의 이벤트에 최적화되어 있습니다. 낮은 P-rate 시스템은 에너지 시프팅과 같은 더 긴 지속 시간이 필요한 애플리케이션에 더 적합합니다.
셀 및 배터리 팩의 C-rate
C-rate는 배터리 용량 대비 충전 또는 방전 전류를 나타냅니다. 이는 그리드 프로젝트 레벨보다는 셀, 모듈 및 팩 레벨에서 더 일반적으로 사용됩니다.
간략화된 공식은 다음과 같습니다:
C-rate = 전류(A) ÷ 용량(Ah)배터리 셀의 정격 용량이 100 Ah인 경우:
| 현재 | C-rate (C-레이트) | 이상적인 완전 방전 시 대략적인 시간 |
|---|---|---|
| 25 A | 0.25C | 4시간 |
| 50 A | 0.5C | 2시간 |
| 100 A | 1C | 1시간 |
| 200 A | 2C | 0.5시간 |
Battery University는 동일한 기본 개념을 다음과 같이 설명합니다. 단순화된 조건에서 1C 속도는 1시간 방전, 0.5C는 약 2시간, 2C는 약 30분에 해당합니다. 실제 배터리 성능은 내부 손실, 전압 제한, 온도, BMS 제한 및 셀 화학적 특성으로 인해 다를 수 있습니다.

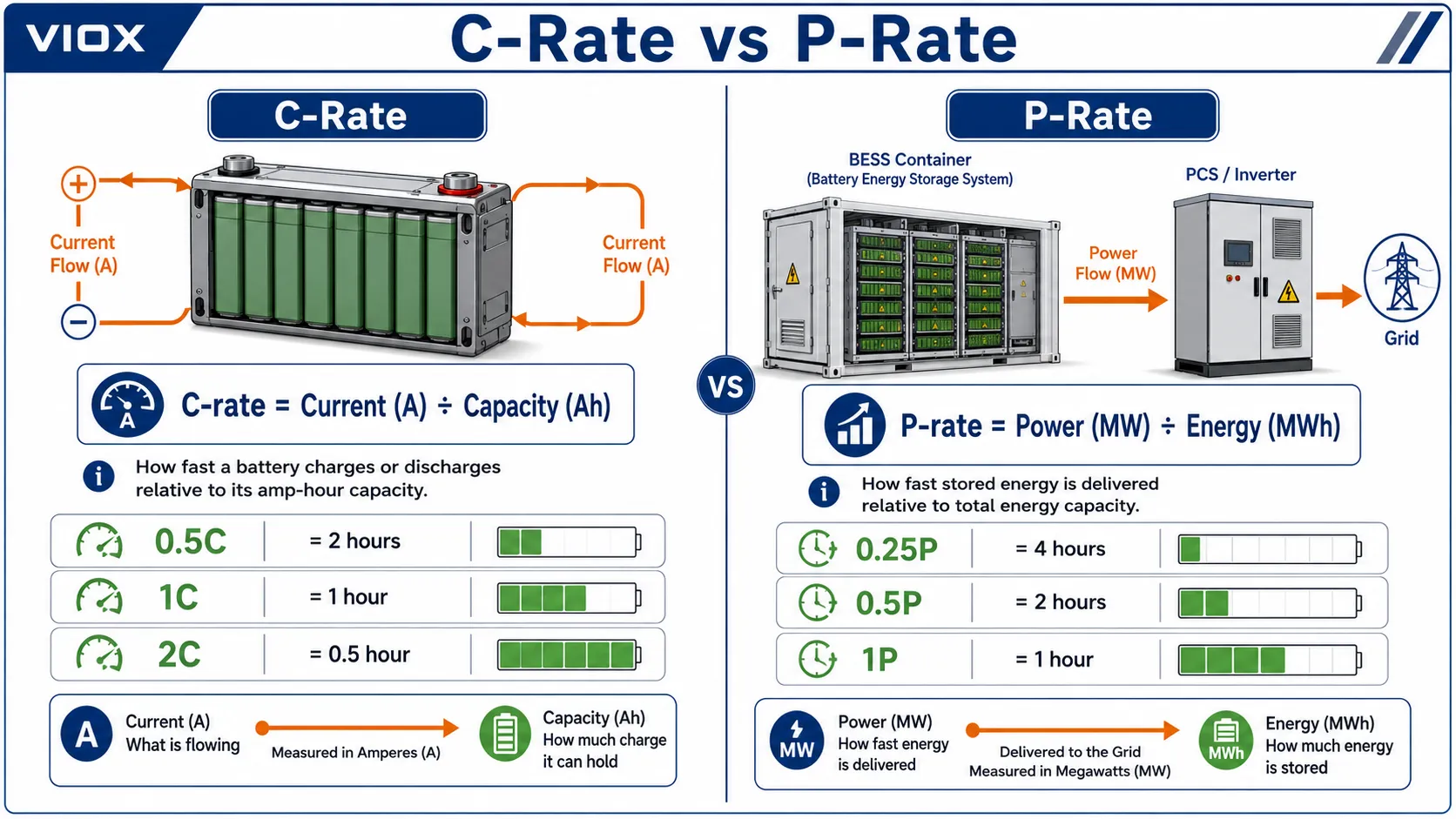

C-Rate 대 P-Rate
| 항목 | C-rate (C-레이트) | P-rate (P-레이트) |
|---|---|---|
| 기준 | 전류 대 Ah 용량 | 전력 대 에너지 용량 |
| 공통 레벨 | 셀, 모듈, 팩 | BESS 프로젝트, PCS, 플랜트 |
| 공식 | A ÷ Ah | MW ÷ MWh |
| 주요 용도 | 배터리 스트레스, 열 설계, 셀 선정 | 저장 지속 시간, 계통 적용, 프로젝트 규모 산정 |
| 예 | 100 Ah 셀에서의 100 A = 1C | 50 MW / 200 MWh = 0.25P |
이들은 서로 관련이 있지만 동일하지는 않습니다. C-레이트는 배터리 전류 및 Ah 용량에 직접적으로 의존합니다. P-레이트는 전력과 에너지에 의존합니다. 이들 간의 관계는 전압, 효율, 동작 범위 및 시스템 구성에 따라 달라집니다.
Ah 대 Wh: 용량 대 에너지
Ah는 충전 용량을 측정합니다. Wh는 에너지를 측정합니다. 이 구분이 중요한 이유는 동일한 Ah 정격을 가진 두 배터리라도 전압이 다르면 저장하는 에너지가 다를 수 있기 때문입니다.
공식은 다음과 같습니다:
Wh = Ah × V또는:
kWh = Ah × V ÷ 1,000예시:
| 배터리 | 암페어시 (Ah) | 공칭 전압 | 에너지 |
|---|---|---|---|
| 배터리 A | 100 Ah | 12 V | 1.2 kWh |
| 배터리 B | 100 Ah | 48 V | 4.8 kWh |
| 배터리 C | 100 Ah | 800 V | 80 kWh |
세 제품 모두 100Ah 배터리이지만 에너지 용량은 동일하지 않습니다. 고전압 저장 시스템에서는 Ah 단독보다 Wh 또는 kWh 단위가 더 유용합니다.
직렬 및 병렬: S와 P의 의미
배터리 팩은 셀이나 모듈을 직렬 및 병렬로 연결하여 구성됩니다.
- 직렬 (S) 전압을 증가시킵니다.
- 병렬 (P) Ah 용량과 전류 성능을 증가시킵니다.
간략화된 규칙:
직렬 전압 = 셀 전압 × 직렬 연결된 셀의 수더 자세한 초보자용 설명은 VIOX 가이드를 참조하십시오. 직렬 및 병렬 회로.
직렬 예시
리튬 셀 하나의 공칭 전압이 3.2 V인 경우:
416개 셀 직렬 연결 = 416 × 3.2 V = 1,331.2 V 공칭 전압Ah 용량은 셀 하나 또는 병렬 그룹 하나와 동일하게 유지되지만, 전압은 상승합니다.
병렬 예시
셀 하나가 100 Ah인 경우:
4개의 셀을 병렬로 연결 = 4 × 100 Ah = 400 Ah공칭 전압은 셀 하나와 동일하게 유지되지만, Ah 용량은 증가합니다.

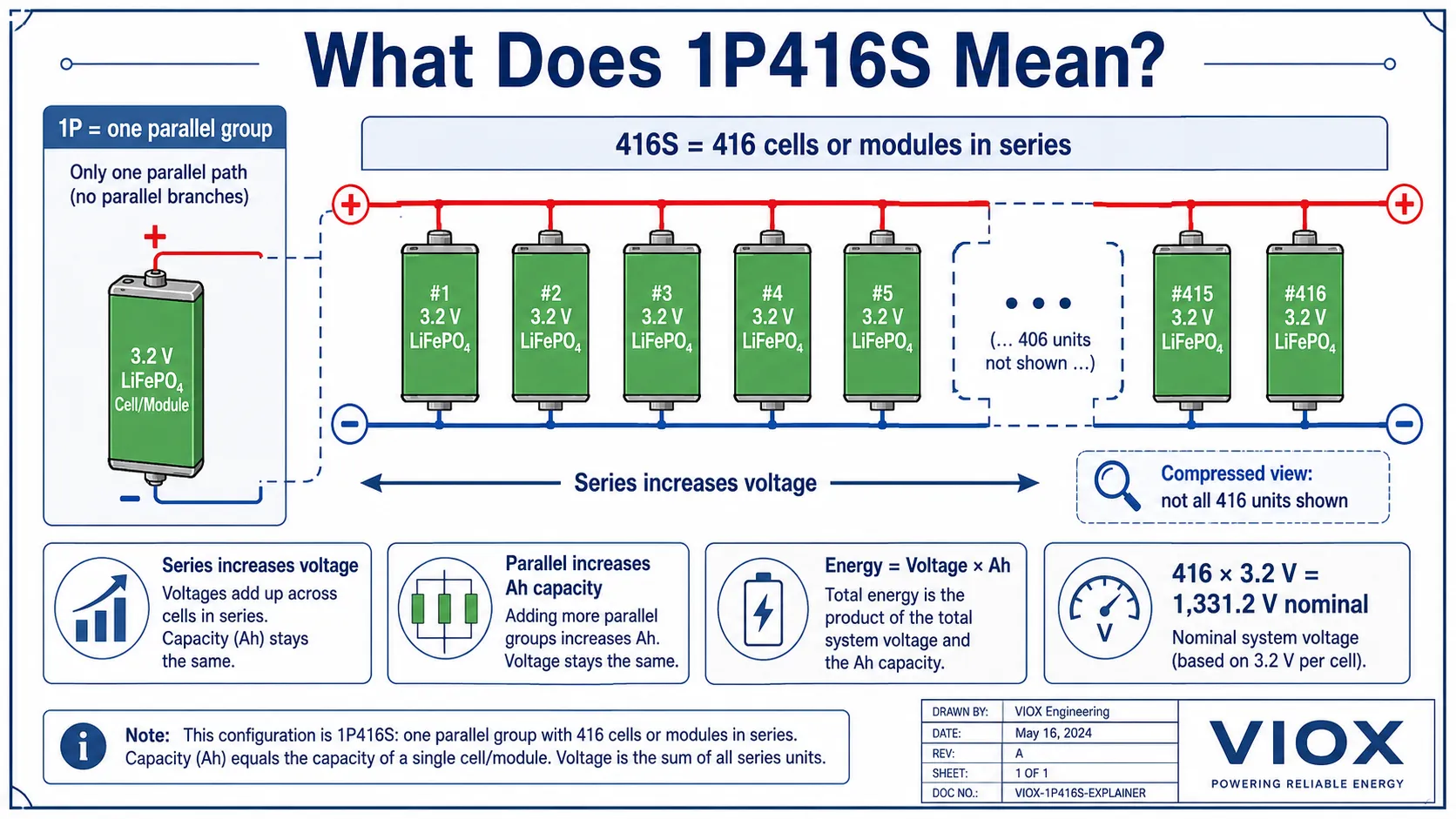

1P416S는 무엇을 의미합니까?
배터리 표기법에서, 1P416S 일반적으로 다음을 의미합니다:
- 1P: 하나의 병렬 그룹
- 416S: 416개의 셀 또는 유닛이 직렬로 연결됨
각 셀의 공칭 전압이 3.2V이고 용량이 100Ah인 경우:
공칭 전압 = 416 × 3.2 V = 1,331.2 V해당 표기가 개별 셀이 아닌 모듈을 의미하는 경우에도 동일한 논리가 적용되지만, 구성 단위당 전압 및 용량은 모듈 데이터시트를 참조해야 합니다.
S/P 표기만으로 팩 전압이나 에너지를 추측하지 마십시오. 다음 정보가 반드시 필요합니다:
- 셀 또는 모듈의 공칭 전압
- 셀 또는 모듈의 Ah 정격
- 사용 가능한 SOC 범위
- BMS 제한 사항
- 직렬/병렬 아키텍처
- 제조사 데이터시트

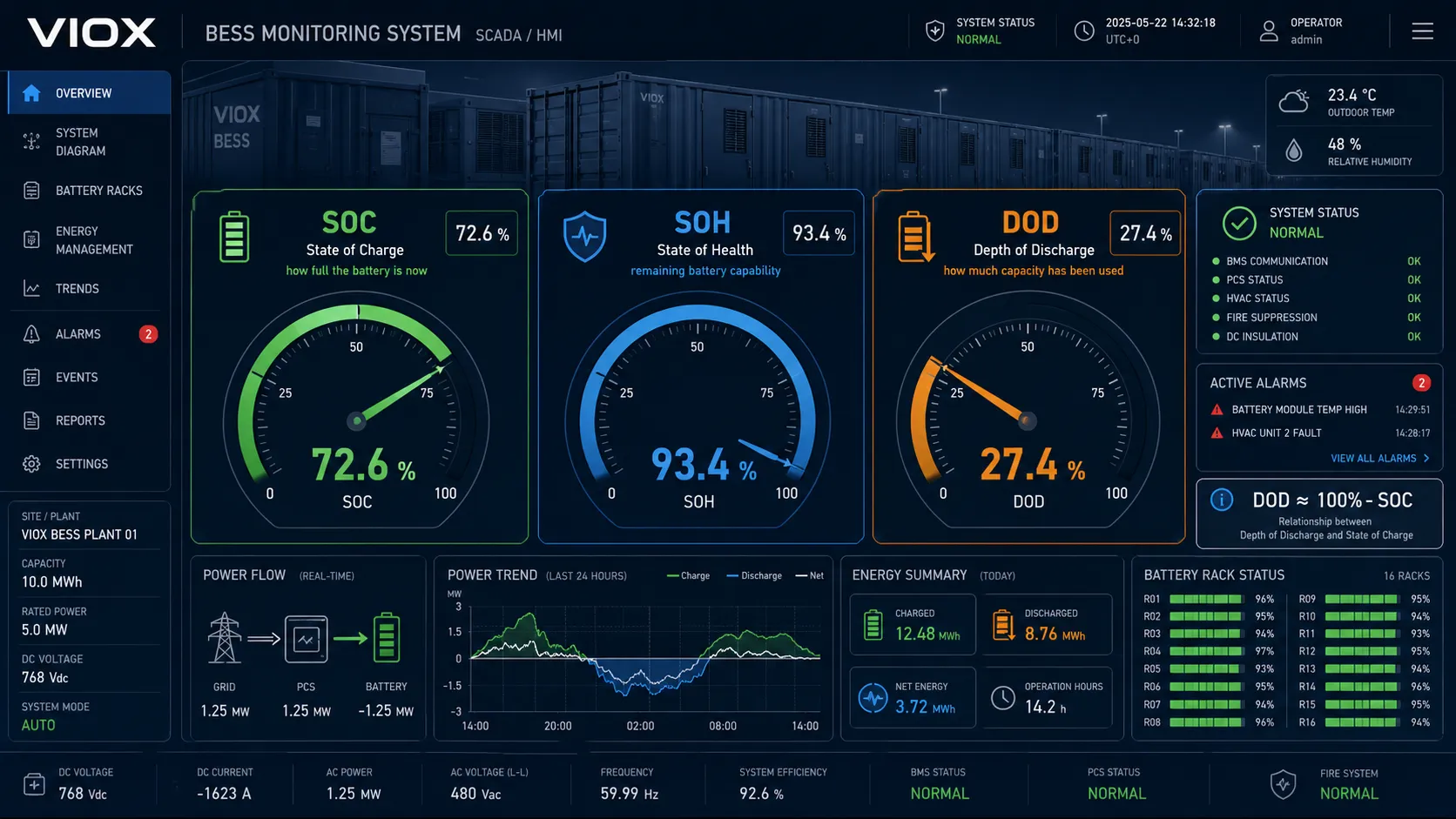

SOC 대 SOH 대 DOD
SOC, SOH, DOD는 배터리 상태를 나타내는 용어입니다. 세 가지 모두 백분율(%)을 사용하기 때문에 혼동하기 쉽습니다.
| 기 | 의미 | 간단한 해석 |
|---|---|---|
| SOC (충전 상태) | 충전 상태 (State of Charge) | 현재 배터리 충전 상태 |
| SOH (건강 상태) | 상태 건강도 (State of Health) | 신품 또는 정격 상태 대비 잔여 배터리 용량 |
| 방전 심도 (DOD) | 방전 심도 | 배터리 사용량 또는 허용 사용 범위 |
SOC: 충전 상태(State of Charge)
SOC는 배터리의 현재 충전 수준을 나타냅니다.
예:
- 100% SOC는 정의된 작동 범위 내에서 배터리가 완전히 충전되었음을 의미합니다.
- 50% SOC는 배터리가 절반 정도 충전되었음을 의미합니다.
- 10% SOC는 배터리가 하한 작동 한계치에 근접했음을 의미합니다.
실제 시스템에서 0% 및 100%로 표시되는 SOC가 반드시 전기화학적 셀이 완전히 비었거나 완전히 충전되었음을 의미하지는 않습니다. BMS는 배터리 수명과 안전을 보호하기 위해 상단과 하단에 여유 용량을 확보할 수 있습니다.
DOD: 방전 심도 (Depth of Discharge)
DOD는 배터리 용량 중 얼마나 사용되었는지 또는 얼마나 사용하도록 허용되었는지를 나타냅니다.
단순화된 현재 상태 관계식:
DOD = 100% - SOC배터리 SOC가 30%라면, 단순한 완전 충전-완전 방전 척도를 기준으로 약 70%의 DOD를 가집니다.
그러나 프로젝트 문서에서 DOD는 종종 허용된 운영 범위를 설명하는 데 사용됩니다. 예를 들어, 80% DOD 운영 전략은 시스템이 노후화를 줄이거나 보증 마진을 유지하기 위해 명판 용량의 80%만 사용한다는 것을 의미할 수 있습니다.
SOH: 상태 건강도 (State of Health)
SOH는 배터리 노화 상태와 잔여 성능을 나타냅니다. 새 배터리는 100% SOH로 간주될 수 있습니다. 배터리가 노화됨에 따라 사용 가능한 용량, 내부 저항, 전력 성능 또는 효율이 저하될 수 있습니다.
일반적으로 SOH는 다음과 같이 정의됩니다:
SOH ≈ 현재 사용 가능 용량 ÷ 초기 사용 가능 용량 × 100%그러나 SOH 계산 방식은 제조사마다 다를 수 있습니다. 일부 BMS 알고리즘은 용량, 임피던스, 사이클 횟수, 온도 이력 및 전력 성능을 고려합니다. 보증이나 자산 가치 평가를 위해서는 공급업체가 SOH를 어떻게 정의하는지 항상 확인해야 합니다.
사용 가능 에너지 예시: SOC와 DOD가 중요한 이유
BESS 사양이 다음과 같다고 가정합니다:
- 명판 에너지: 1 MWh
- 허용 방전 심도(DOD): 90%
- 효율 손실 전 가용 에너지: 0.9 MWh
PCS 정격이 500 kW인 경우:
가용 시간 = 0.9 MWh ÷ 0.5 MW = 1.8시간동일한 1 MWh 배터리를 80% DOD로 제한할 경우:
가용 에너지 = 1 MWh × 80% = 0.8 MWh배터리의 물리적 사양은 변하지 않았습니다. 가용 운용 범위가 변경된 것입니다.
이것이 바로 신중한 BESS 평가 시 항상 다음을 질문해야 하는 이유입니다:
- MWh 값은 명판 기준입니까, 아니면 가용 용량 기준입니까?
- 어떤 SOC 범위에서의 값입니까?
- 어떤 온도 조건에서의 값입니까?
- 어떤 출력 레벨에서의 값입니까?
- 어떤 SOH 또는 보증 시점에서의 값입니까?
- AC 측 효율 손실 전입니까, 후입니까?
일반적인 실수
실수 1: MW와 MWh를 혼용하는 것
MW는 전력이고, MWh는 에너지입니다. 100 MW 배터리와 100 MWh 배터리는 같은 의미가 아닙니다. 완전한 BESS 정격 용량을 표기하려면 일반적으로 두 가지 모두가 필요합니다.
실수 2: MWh 정격이 높을수록 출력이 더 높다고 가정하는 것
200 MWh 배터리는 50 MW PCS 또는 100 MW PCS를 가질 수 있습니다. MWh 정격은 저장된 에너지를 의미하며 인버터 출력 전력을 의미하지 않습니다.
실수 3: 지속 시간을 무시하는 것
100 MW / 100 MWh 시스템과 100 MW / 400 MWh 시스템은 동일한 전력 정격을 가지지만, 하나는 약 1시간, 다른 하나는 약 4시간 동안 지속됩니다.
실수 4: Ah와 에너지를 혼동하는 것
전압을 모르면 Ah만으로는 불완전합니다. 전압이 다른 배터리 시스템을 비교할 때는 항상 Ah를 Wh 또는 kWh로 변환하십시오.
실수 5: C-rate와 P-rate를 동일하게 취급하는 것
C-rate는 전류 기반이고, P-rate는 전력 기반입니다. 이 둘은 종종 같은 방향을 가리키지만, 전압과 효율이 중요하기 때문에 동일하지 않습니다.
실수 6: 100% DOD를 정상 가용 에너지로 인용하는 것
많은 리튬 배터리 시스템은 정상 작동 시 이론적인 셀 범위 전체를 사용하지 않습니다. BMS는 안전, 수명 및 보증 성능을 보호하기 위해 SOC 범위를 제한할 수 있습니다.
실수 7: 셀 데이터 없이 1P416S만 확인하는 것
S/P 표기는 연결 구조를 나타낼 뿐, 그 자체로 최종 kWh를 의미하지는 않습니다. 여전히 셀 전압과 Ah 정격이 필요합니다.
자주 묻는 질문
배터리 저장 장치에서 kWh와 MWh의 차이점은 무엇입니까?
kWh와 MWh는 모두 에너지를 측정하는 단위입니다. 1 MWh는 1,000 kWh와 같습니다. 주거용 및 소규모 상업용 배터리는 주로 kWh로 설명되는 반면, 유틸리티급 BESS 프로젝트는 일반적으로 MWh로 설명됩니다.
MW와 MWh의 차이점은 무엇입니까?
MW는 전력, 즉 에너지가 전달되는 속도를 측정합니다. MWh는 에너지, 즉 저장된 전력량을 측정합니다. 50 MW / 200 MWh 정격의 배터리는 손실과 작동 한계를 고려하기 전까지 약 4시간 동안 50 MW를 공급할 수 있습니다.
배터리 저장 지속 시간은 어떻게 계산합니까?
사용 공식:
지속 시간 = 에너지 ÷ 전력예: 200 MWh ÷ 50 MW = 4시간.
배터리에서 1C란 무엇을 의미합니까?
1C는 배터리가 Ah 용량과 동일한 전류로 충전 또는 방전됨을 의미합니다. 단순화된 조건에서 100 Ah 셀을 1C로 충전하거나 방전하면 100 A가 됩니다.
C-rate와 P-rate의 차이점은 무엇입니까?
C-rate는 전류를 Ah 용량과 비교합니다. P-rate는 전력을 에너지 용량과 비교합니다. C-rate는 셀 및 팩 단위에서 더 일반적으로 사용되며, P-rate는 BESS 프로젝트의 지속 시간 및 전력 사이징에 유용합니다.
SOC는 무엇을 의미합니까?
SOC는 충전 상태(State of Charge)를 의미합니다. 이는 특정 시점에 배터리가 얼마나 충전되어 있는지를 나타내며, 일반적으로 백분율로 표시됩니다.
SOH는 무엇을 의미합니까?
SOH는 상태 건강도(State of Health)를 의미합니다. 이는 배터리의 새 상태 또는 정격 상태와 비교하여 성능이나 용량이 얼마나 남아 있는지를 나타냅니다. 정확한 계산 방법은 BMS 및 제조사에 따라 다릅니다.
DOD는 무엇을 의미합니까?
DOD는 방전 심도(Depth of Discharge)를 의미합니다. 이는 배터리 용량이 얼마나 사용되었는지 또는 사용이 허용되는지를 나타냅니다. 현재 상태를 단순화하여 보면, DOD는 대략 100%에서 SOC를 뺀 값과 같습니다.
1P416S는 무엇을 의미합니까?
1P416S는 일반적으로 1개의 병렬 그룹과 416개의 직렬 연결된 셀 또는 모듈을 의미합니다. 총 전압은 각 직렬 단위의 전압에 따라 결정되며, 총 에너지는 Ah 용량에 따라 결정됩니다.
100 MW 배터리가 50 MW 배터리보다 더 큰가요?
출력 정격은 더 높지만, 반드시 저장된 에너지가 더 많은 것은 아닙니다. 100 MW / 100 MWh 배터리는 50 MW / 200 MWh 배터리보다 출력 정격이 높더라도 저장된 에너지는 더 적습니다.
