네, 하지만 피뢰 시스템의 정의된 부분 내에서만 가능합니다. 서지 보호 장치(SPD)는 전원, 데이터, 통신, 안테나 또는 제어 도체를 통해 장비에 도달하는 낙뢰 관련 과도 현상을 제한할 수 있습니다. 적절한 Type 1 SPD는 설치 경계에서 지정된 부분 낙뢰 전류를 방전할 수 있습니다. 그러나 SPD는 낙뢰를 차단하거나, 건물의 인하 도선 경로를 제공하거나, 외부 피뢰 시스템(LPS)을 대체할 수 없습니다.
따라서 유용한 질문은 단순히 “SPD가 낙뢰를 막을 수 있는가?”가 아닙니다. 질문은 다음과 같습니다: 낙뢰 이벤트가 어떻게 설치 장소로 유입될 수 있는지, 어떤 보호 계층이 해당 경로를 충족하는지, 그리고 연결된 장비가 견딜 수 있는 잔류 응력은 어느 정도인지입니다. 장치 용어가 생소하다면 다음부터 시작하십시오 SPD란 무엇이며 어떤 정격이 이를 설명하는지.

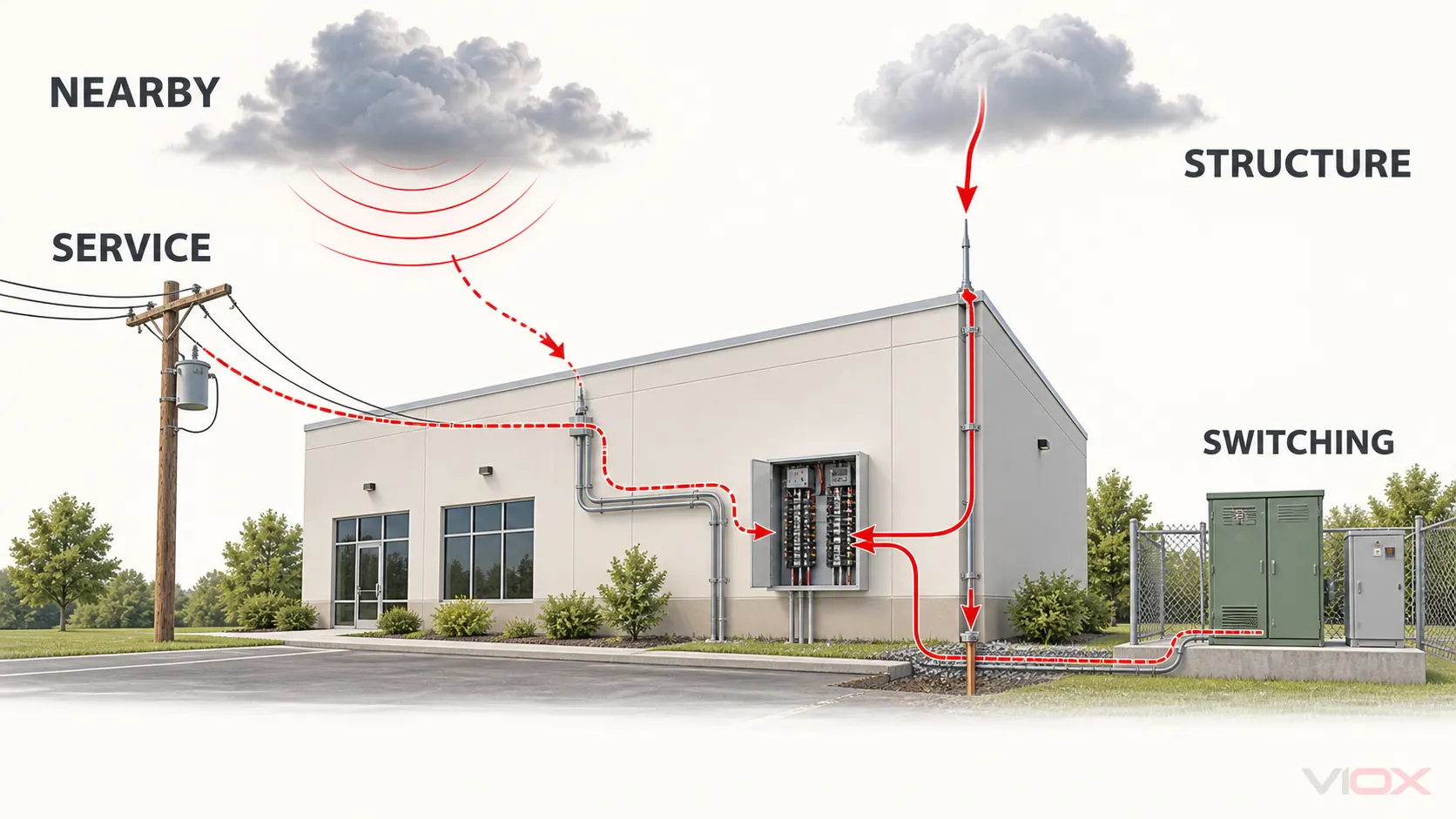

Lightning Path가 제공하는 간단한 답변
| 이벤트 경로 | 전기 시스템에 도달하는 것 | SPD가 할 수 있는 역할 | SPD가 할 수 없는 역할 | 확인해야 할 보호 |
|---|---|---|---|---|
| 근접 낙뢰 | 전원, 신호 또는 제어 배선 내 유도 과도 전압 | 보호된 도체 경계에서 과도 현상 제한 | 낙뢰 방전 자체 방지 | 전원 및 신호 SPD 조정, 본딩, 짧은 연결 |
| 인입 가공선 또는 연결된 라인에 대한 낙뢰 | 전도된 서지 전류 및 과전압 | 올바르게 선정된 인입구 장치는 지정된 서지 전류를 우회시키고 전압을 제한할 수 있습니다 | 연결된 모든 장치의 생존 보장 | 인입구 보호, 하위 계통 협조, 모든 전도성 서비스 경로 |
| 보호 대상 건물에 대한 낙뢰 | 낙뢰 전류가 LPS를 통해 흐르며 전도, 유도 및 전위차 효과를 발생시킴 | Type 1 SPD는 등전위 본딩 및 내부 보호 조치의 일부가 될 수 있습니다 | 에어 터미널 및 하강 도체 대신 낙뢰를 차단하거나 구조적 낙뢰 전류를 전달합니다 | 외부 피뢰 시스템(LPS), 본딩, 접지, Type 1 SPD, 하위 SPD, 이격 거리 조치 |
| 유틸리티 또는 장비 스위칭 이벤트 | 전력 시스템상의 비낙뢰 과도 현상 | SPD 정격과 설치가 회로와 일치할 때 과도 현상을 제한합니다 | 지속적인 과전압, 저전압, 정전 또는 과전류 결함을 수정합니다 | SPD 전압 정격, TOV 동작, 과전류 보호, 장비 내성을 수정합니다 |
“직격뢰”라는 용어는 서로 다른 물리적 상황을 지칭할 수 있으므로 이러한 구분은 중요합니다. 구조물에 대한 낙뢰, 인입선에 대한 낙뢰, 그리고 본딩된 설비를 통해 설치 장소로 유입되는 낙뢰 전류는 동일한 이벤트가 아닙니다. 이들은 패널 장착형 장치에 동일한 부하를 가하지 않습니다.
Type 1 낙뢰 전류 부하는 구조물 낙뢰 보호가 아닙니다
IEC 용어는 여기서 오해의 소지가 있을 수 있습니다. IEC 61643-11:2025 낙뢰 또는 기타 과도 과전압의 간접적 및 직접적 영향으로부터 보호하기 위한 저전압 AC SPD를 다룹니다. Type 1 SPD는 일반적으로 10/350 μs 파형으로 식별되는 임펄스 전류로 테스트되며, 임프 정격이 적용됩니다. 이를 통해 부분적인 낙뢰 전류가 저전압 도체로 유입될 수 있는 곳에 장치를 지정할 수 있습니다.
해당 제품의 의무가 SPD를 피뢰침이나 완전한 LPS로 바꾸는 것은 아닙니다. 구조적 보호는 낙뢰 부착 관리, 낙뢰 전류를 대지로 유도, 위험한 전위차 제한, 화재·물리적 손상·접촉 전압 위험 감소와 같은 다른 역할을 수행합니다. IEC 62305-3:2024 물리적 손상으로부터 구조물을 보호하고 LPS 근처의 사람들을 보호하는 것을 다룹니다. 관련 IEC 62305-4:2024 구조물 내부의 전기 및 전자 시스템에 대한 서지 보호 조치를 다룹니다.

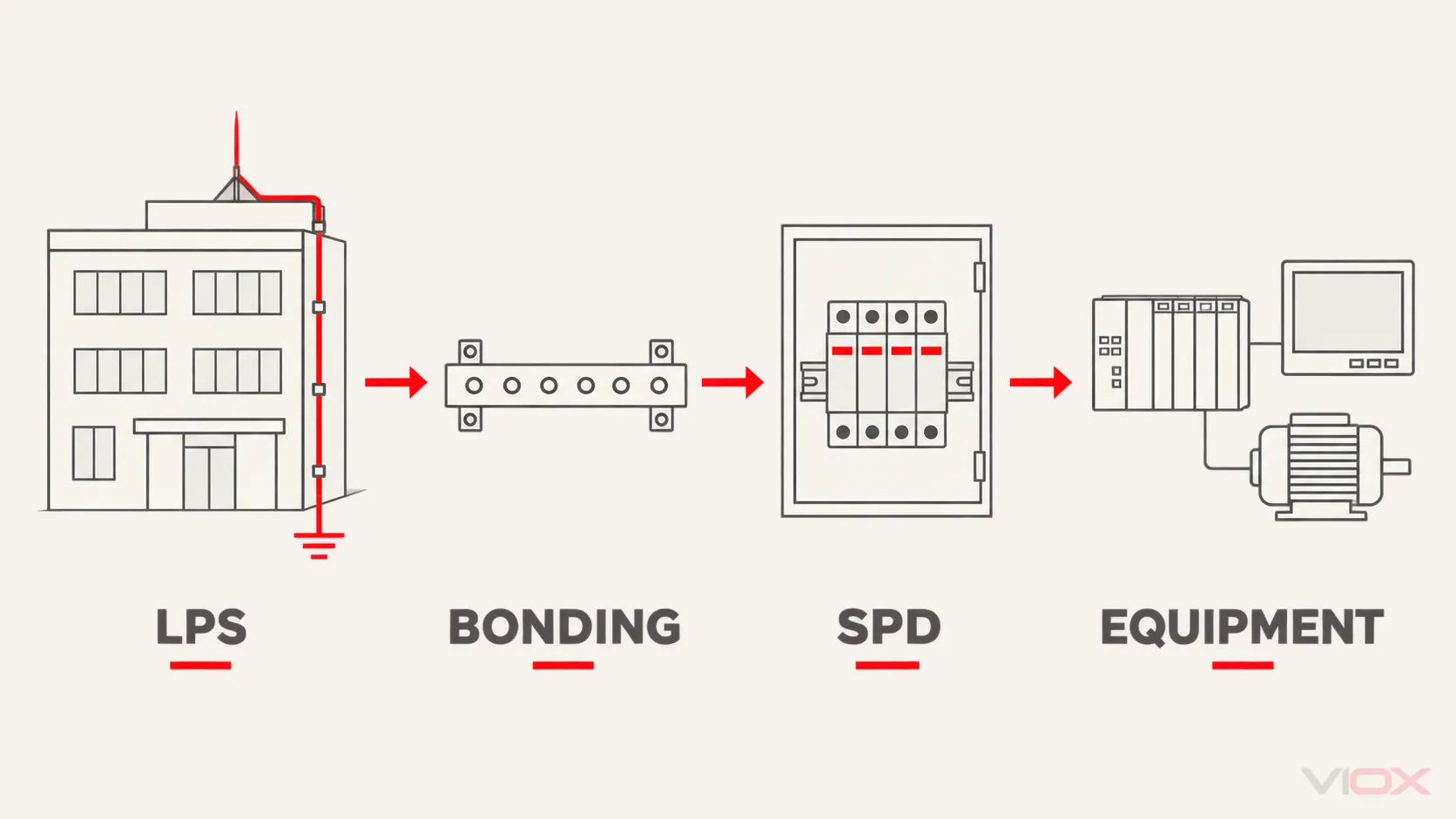

다음과 같은 실용적인 경계를 사용하십시오:
- An 외부 LPS 뇌격 부착 및 구조적 낙뢰 전류 경로를 관리합니다.
- 본딩 및 이격 조치 위험한 전위차와 섬락 위험을 제어합니다.
- 전원 및 신호용 SPD 전기적 경계에서 전도되거나 유도된 과도 전압을 제한합니다.
- 장비 내성 연결된 장비가 허용할 수 있는 잔류 응력의 정도를 결정합니다.
전체 건물 수준의 아키텍처에 대해서는 VIOX 가이드를 참조하십시오. 외부 LPS, 본딩, 접지 및 SPD. 이 기사는 SPD 자체가 무엇을 할 수 있는지에 대한 더 좁은 범위의 질문에 초점을 맞춥니다.
SPD가 낙뢰 관련 스트레스를 줄이는 방법
많은 저전압 전원 SPD는 보호 대상 회로와 병렬로 연결됩니다. 정상 시스템 전압에서 보호 부품은 비전도 상태를 유지하거나 높은 저항을 나타냅니다. 빠른 과도 현상으로 인해 전압이 장치의 동작 범위를 넘어서면, SPD는 보호 경로를 통해 서지 전류를 흘려보내고 보호 대상 회로에 나타나는 전압을 제한합니다.
SPD가 과도 현상을 사라지게 하는 것은 아닙니다. 그 성능은 인과 관계의 사슬로 이해하는 것이 더 정확합니다:
- 낙뢰 이벤트가 도체에 서지 에너지를 결합합니다.
- 서지가 설치 장소나 장비를 향해 이동합니다.
- SPD가 저임피던스 상태로 전환되어 전류를 우회시킵니다.
- 전압은 장치와 실제 설치 상태에 의해 결정되는 잔류 수준으로 제한됩니다.
- 하류측 배선 및 장비는 여전히 어느 정도의 잔류 전압과 전류를 경험합니다.
이것이 바로 “SPD가 작동했다”와 “장비가 안전하게 보호되었다”는 말이 동일한 의미가 아닌 이유입니다. 리드 길이, 본딩, 도체 배선, 보호 모드, 단계 간 거리 및 장비의 임펄스 내전압은 모두 부하에 도달하는 전압을 변화시킬 수 있습니다. VIOX 가이드는 일반적인 SPD 설치 실수 피할 수 있는 배선 임피던스가 어떻게 적합한 장치의 성능을 저하시킬 수 있는지 설명합니다.
보호 장치는 모든 전도성 진입 경로를 커버해야 합니다
전원 패널 SPD는 설치에 포함된 도체와 모드만 보호합니다. 다른 인입 경로를 통해 연결된 장치를 자동으로 보호하지는 않습니다.
예를 들어, 네트워크 스위치는 다음에 연결될 수 있습니다:
- AC 전원;
- 실외 이더넷 케이블;
- 전화 또는 동축 케이블;
- 안테나 급전선;
- RS-485, 센서 또는 경보 배선;
- 다른 건물이나 구역에 있는 접지된 금속 장비.
AC 공급 장치는 보호되지만 실외 데이터 케이블이 보호되지 않는 경우, 낙뢰와 관련된 전위차가 통신 포트를 통해 유입될 수 있습니다. 반대로, 데이터 라인 보호기를 설치한다고 해서 AC 공급 장치의 보호를 대체할 수는 없습니다.
올바른 신호 보호기는 인터페이스 전압, 일반 신호 레벨, 대역폭 또는 데이터 속도, 차폐 및 접지 방식, 커넥터 유형, 예상 서지 환경과 일치해야 합니다. 이러한 결정 사항을 신호 서지 보호기 선택 가이드 전원 SPD를 일반적인 해결책으로 사용하는 대신 적용하십시오.
건물 전체 보호와 사용 지점 보호는 역할이 다릅니다
플러그인 서지 보호기는 인입구 또는 분전반 보호를 대체할 수 없습니다. 해당 위치와 테스트 범주는 설치의 다른 부분을 위한 것입니다. 민감한 부하에서 잔류 과도 전압을 줄이는 데 도움이 될 수는 있지만, 더 큰 서지 전류가 유입될 수 있는 상단에 설치된 장치와 동일한 역할을 수행할 것으로 기대해서는 안 됩니다.
마찬가지로, 인입구에 고전류 SPD를 설치한다고 해서 모든 원격 부하 또는 민감한 부하에서 충분히 낮은 전압이 보장되는 것은 아닙니다. 케이블 길이, 분기, 진동, 보호 모드 및 장비 내전압 특성에 따라 하단 SPD 설치가 정당화될 수 있습니다. 여러 장치는 전압 보호 및 에너지 분담 특성이 호환될 때만 유용합니다.
Type 1, Type 2, Type 3 라벨은 보편적인 처방이 아닙니다. IEC와 UL은 서로 다른 분류 체계를 사용하며, 올바른 장치는 해당 표준, 설치 지점, 시스템 전압 및 선언된 정격에 따라 달라집니다. 전용 Type 1 대 Type 2 대 Type 3 SPD 비교 를 통해 분류 세부 정보를 확인한 다음, 다음을 통해 실제 조합을 검증하십시오. SPD 조정 및 캐스케이딩 가이드.
가장 큰 kA 수치만으로 낙뢰 보호 장치를 선택하지 마십시오
방전 전류 수치가 더 높다고 해서 특정 회로에 대해 더 나은 보호 성능이 보장되는 것은 아닙니다. 낙뢰 관련 위험을 위해 SPD를 선택하기 전에 전체 증거 세트를 확인하십시오.
| 검증을 위한 증거 | 중요한 이유 | 일반적인 실수 |
|---|---|---|
| 제품 표준 및 장치 유형 | 적용 가능한 테스트 프레임워크 및 설치 역할을 설정합니다 | IEC와 UL 유형 라벨이 동일한 것처럼 비교하는 것 |
| 공칭 시스템 전압 및 배선 구성 | 필요한 보호 모드 및 연속 전압 정격을 결정합니다 | L-N, L-PE, N-PE 또는 DC 구성을 확인하지 않고 극 수에 따라 구매 |
유씨 또는 MCOV |
최대 연속 동작 전압 기준을 나타냅니다 | 정상 또는 예상되는 일시적 전압 조건에 너무 근접하게 선택 |
위로 또는 VPR |
적용 가능한 시험 방법에 따른 선언된 전압 제한 성능을 나타냅니다 | 서지 전류 용량만 고려 |
임프, In, 또는 기타 방전 전류 정격 |
명시된 파형 및 테스트 조건에서의 전류 부하를 설명함 | 파형 및 장치 등급을 비교하지 않고 피크 kA 값만 비교 |
| SCCR 및 필수 백업 보호 | 가용 고장 전류 및 제조업체의 보호 구성과의 호환성을 결정함 | SPD의 서지 정격을 단락 정격으로 가정함 |
| 일시적 과전압 특성 | 짧은 과도 현상과 더 긴 비정상적 시스템 전압을 구분하는 데 도움 | SPD가 지속적인 과전압을 수정할 것으로 기대함 |
| 연결 길이, 배선 및 본딩 | 급격한 전류 변화 시 추가적인 유도 전압에 영향을 미침 | 긴 루프를 사용하여 보호 대상 버스로부터 멀리 SPD를 설치하는 경우 |
| 상태 및 원격 표시 | 보호 경로가 유지되고 있음을 확인하는 증거를 제공함 | 설치된 외함을 보호 기능이 활성화되었다는 증거로 간주하는 것 |
IEC 61643-12:2020 은 저전압 AC SPD의 선정, 작동, 위치 및 협조 원칙을 다룹니다. 최종 선택은 여전히 정확한 장치 지침과 프로젝트에 채택된 설치 규정을 따라야 합니다.
낙뢰 사고가 의심될 때 확인해야 할 사항
차단기가 트립되었다고 해서 SPD가 고장 났다고 가정하거나, 차단기가 닫힌 상태를 유지한다고 해서 SPD가 정상이라고 가정하지 마십시오. SPD의 내부 차단기, 상단 과전류 보호 장치, 알람 접점 및 시각적 표시기는 서로 다른 기능을 수행합니다.
의심되는 이벤트 발생 후:
- 열, 연기, 냄새, 균열 또는 노출된 충전부는 전기적 위험으로 간주하십시오. 자격을 갖춘 인원을 통해 장비를 격리하고 현장 안전 절차를 따르십시오.
- 이벤트 및 영향을 받은 회로를 기록하십시오. 연결된 전원, 데이터, 안테나 또는 제어 경로와 다른 보호 장치가 작동했는지 여부를 기록하십시오.
- 정확한 SPD 상태 표시를 확인하십시오. 제조업체의 지침에 따라 창, LED 또는 원격 접점을 해석하십시오. 색상과 NO/NC 로직은 범용적이지 않습니다.
- 관련 보호 장치 및 연결 상태를 점검하십시오. 지정된 백업 퓨즈 또는 회로 차단기, 단자, 본딩 경로, 그리고 과열이나 섬락의 가시적인 징후를 확인하십시오.
- 제조업체가 허용한 방법 내에서만 교체하거나 테스트하십시오. 외관이 온전하다고 해서 잔여 보호 성능이 보장되는 것은 아니며, 안전하지 않은 임의의 테스트는 장치를 손상시키거나 작업자를 위험에 노출시킬 수 있습니다.
다음을 사용하십시오. SPD 상태 표시기 가이드 표시기 해석을 위해. 노후화 및 교체 결정에 대해서는 다음을 참조하십시오. MOV 노후화 및 SPD 수명 가이드. 모든 SPD를 동일한 연수 후에 교체해야 한다는 보편적으로 타당한 규칙은 없습니다.
표준 경계: 제품, 설치 및 전체 시스템
세 가지 증거 수준을 하나의 주장으로 통합해서는 안 됩니다:
- 제품 증거: IEC 61643 또는 UL 1449 평가는 SPD와 그 명시된 범위에 적용되며, 건물 전체의 성능에 적용되는 것은 아닙니다.
- 설치 증거: 배선 구성, 리드 라우팅, 백업 보호, 본딩 및 배치는 해당 설치 규정 및 제조업체 지침을 준수해야 합니다.
- 시스템 증거: IEC 62305, NFPA 780 또는 UL 96A는 프로젝트 및 관할 구역에 따라 더 광범위한 피뢰 시스템을 다룹니다.
그리고 UL 피뢰 설비 적용 가이드 완전한 LPS를 수뢰부 시스템, 도체, 접지 전극, 상호 연결 도체, SPD, 커넥터 및 피팅의 시스템으로 설명합니다. 또한 사용자에게 해당 제품 범주 및 인증 제한 사항에 대해 UL Product iQ를 참조하도록 안내합니다. 따라서 구성 요소 표시는 정확한 모델 및 의도된 설치에 따라 확인해야 하며, 이는 시스템 전체에 대한 보증이 아닙니다.
최종 결정 규칙
서지 보호기는 많은 피뢰 전략에서 필요하지만, 건물 전체를 감싸는 피뢰 방패는 아닙니다. 이벤트 경로와 전체 체인을 통해 보호 성능을 판단하십시오:
낙뢰 또는 결합 지점 → 도전 경로 → 본딩 경계 → SPD 부하 → 설치된 전압 보호 → 장비 내성
입력 전원이나 신호 경로 중 하나라도 해당 체인을 우회하면 장비가 노출된 상태로 남을 수 있습니다. 건물에 구조적 피뢰 시스템이 필요한 경우, 자격을 갖춘 LPS 설계자나 설치업체를 고용하십시오. 프로젝트의 SPD 부분에 대해서는 시스템 전압, 접지 방식, 설치 위치, 가용 단락 전류, 보호 모드, 적용 표준, 상단 및 하단 장치, 통신 인터페이스를 준비한 후 다음을 비교하십시오. VIOX SPD 제품군.
