전기 캐비닛 화재는 산업 운영, 데이터 센터 및 중요 인프라에 심각한 위협을 제기합니다. 단 한 번의 화재 사고로 인해 값비싼 장비 손상, 장기간의 가동 중단 및 잠재적인 안전 위험이 발생할 수 있습니다. 기존의 소방 시스템은 효과적이지만 외부 전원, 복잡한 배관 및 정기적인 유지 보수가 필요하므로 소형 전기 인클로저에는 실용적이지 않습니다.
그리고 DIN 레일 에어로졸 소화기 전기 캐비닛 보호를 위해 특별히 설계된 최신 솔루션을 제공합니다. VIOX Electric의 QRR0.01G/S 시리즈는 콤팩트한 18mm 폭 디자인과 자동 열 활성화를 결합하여 외부 전원 요구 사항 없이 화재 발생원에서 직접 신속한 화재 진압을 제공합니다. 이 완벽한 가이드는 전기 계약자, OEM 제조업체 및 시설 관리자가 최대 보호를 위해 DIN 레일 에어로졸 소화기를 선택, 설치 및 유지 관리하는 데 필요한 모든 것을 다룹니다.
무엇인가 DIN 레일 에어로졸 소화기?
DIN 레일 에어로졸 소화기는 전기 캐비닛, 제어 패널 및 배전함 내부의 표준 35mm DIN 레일에 직접 장착되도록 설계된 콤팩트한 자체 포함형 소방 장치입니다. 전체 실을 보호하는 기존 소방 시스템과 달리 이러한 장치는 개별 인클로저에 대해 국지적이고 직접적인 소스 보호를 제공합니다.
에어로졸 소방 작동 방식
이 기술은 다음을 기반으로 합니다. 응축된 에어로졸 소화 약제일반적으로 질산 스트론튬과 질산 칼륨을 함유한 고체 화합물입니다. 열에 의해 활성화되면 이러한 화합물은 미세한 고체 입자와 불활성 가스로 구성된 미세한 에어로졸 미스트를 생성하는 제어된 반응을 거칩니다.
이 에어로졸은 두 가지 메커니즘을 통해 작동합니다.
- 화학 연쇄 반응 중단: 초미세 입자(일반적으로 0.1-10미크론)는 분자 수준에서 연소 과정을 방해하여 화재의 화학 연쇄 반응을 차단합니다.
- 열 흡수: 에어로졸은 화염에서 열 에너지를 흡수하여 화재를 발화 온도 이하로 냉각시킵니다.
전체 방전은 6초 이내에 완료되어 보호된 인클로저를 채우고 화재가 확산되기 전에 진압합니다. 에어로졸은 캐비닛이 냉각되는 동안 재점화를 방지하면서 몇 분 동안 공중에 떠 있습니다.
DIN 레일 장착을 사용하는 이유는 무엇입니까?
DIN 레일 장착은 기존 전기 부품과의 원활한 통합을 제공합니다. VIOX QRR0.01G/S 시리즈는 단극 소형 회로 차단기와 동일한 18mm 폭만 차지하므로 MCB, 접촉기, 릴레이 및 기타 DIN 레일 장치와 함께 직접 설치할 수 있습니다. 이 “단극”(1P) 공간은 혼잡한 캐비닛에서 공간 효율성을 극대화하는 동시에 소방 장치가 보호가 가장 필요한 위치에 정확히 위치하도록 합니다.
주요 기능 및 이점
VIOX QRR0.01G/S 시리즈는 전기 캐비닛 애플리케이션을 위해 특별히 맞춤화된 포괄적인 화재 보호 솔루션을 제공합니다. 이 시스템의 차별점은 다음과 같습니다.
자동 열 활성화 – 전원 불필요
장치는 170°C(338°F)에서 자동으로 활성화됩니다. 두 개의 열 프로브가 열을 지속적으로 모니터링합니다. 트리거되면 시스템은 15초 이내에 활성화되고 6초 이내에 방전됩니다. 순수한 열 활성화는 정전 중에도 보호를 보장합니다.
초소형 18mm 폭
1극 MCB와 동일한 18mm 폭으로 공간을 희생하지 않고 기존 DIN 레일 구성 요소와 함께 원활하게 맞습니다. VIOX의 T 시리즈 회로 보호 제품과 나란히 호환됩니다.
신속한 화재 진압
활성화되면 10g 에어로졸이 6초 이내에 방출되어 0.1m³ 보호 볼륨을 채웁니다. 초미세 입자(0.1-10미크론)가 모든 구석에 도달하여 화재가 확산되기 전에 진압합니다. 에어로졸은 몇 분 동안 공중에 떠 있어 재점화를 방지합니다.
전기적으로 비전도성 약제
에어로졸은 전기적으로 비전도성이며 통전된 장비에 안전합니다. 단락을 일으키는 수성 시스템과 달리 에어로졸은 전자 장치나 제어 시스템을 손상시키지 않고 화재를 진압합니다.
10년 수명, 유지 보수 불필요
기존 소방 시스템은 정기적인 검사, 압력 점검 및 약제 리필이 필요합니다. QRR0.01G/S 시리즈는 최대 10년 동안 유지 보수 없이 작동합니다. 고체 에어로졸 화합물은 누출, 압력 손실 또는 열화의 위험 없이 서비스 수명 동안 안정적으로 유지됩니다. 이를 통해 총 소유 비용이 크게 절감되는 동시에 안정적인 보호가 보장됩니다.
환경 친화적
에어로졸 약제는 오존 파괴 지수(ODP)가 0이고 지구 온난화 지수(GWP)가 낮습니다. 무독성이며 부식성이 없지만 방전 후에는 적절한 환기가 필요합니다.
간단한 설치
설치에는 특수 도구나 교육이 필요하지 않습니다. 장치는 몇 초 만에 표준 35mm DIN 레일에 끼워집니다. 열 프로브 케이블(표준 10cm, 최대 50cm까지 사용자 정의 가능)을 사용하면 최적의 열 감지를 위해 유연하게 배치할 수 있습니다. 옵션인 3M 접착식 뒷면은 DIN 레일이 아닌 애플리케이션에 대한 대체 장착 방법을 제공합니다.
기술 사양
VIOX QRR0.01G/S 시리즈는 산업용 전기 캐비닛 보호의 까다로운 요구 사항을 충족하도록 설계되었습니다. 다음은 전체 기술 사양입니다.
| 사양 | 가치 |
| 모델 | QRR0.01G/S 시리즈 |
| 소화 약제 | 응축된 에어로졸(질산 스트론튬, 질산 칼륨) |
| 약제 투여량 | 10g |
| 보호 볼륨 | 최대 0.1m³(밀폐된 공간) |
| 활성화 방법 | 열(외부 전원 불필요) |
| 활성화 온도 | 170°C(338°F) |
| 응답 시간 | 활성화 온도에 도달한 후 15초 이내 |
| 방전 시간 | ≤6초 |
| 마운팅 옵션 | 35mm DIN 레일(스냅온) 또는 3M 접착식 측면 장착 |
| 장치 폭 | 18mm(1P 공간) |
| 하우징 재료 | 고온 저항성 플라스틱 |
| 하우징 색상 | 빨간색 |
| 열 프로브 | 2개의 프로브(상단 및 하단 감지) |
| 프로브 케이블 길이 | 표준: 프로브당 10cm 사용자 정의 가능: 프로브당 10-50cm |
| 작동 온도 범위 | -50°C ~ +90°C(-58°F ~ +194°F) |
| 습도 내성 | <95% RH(비응축) |
| 서비스 수명 | 최장 10년 |
| 유지보수 요구사항 | 없음(유지 보수 불필요) |
| 환경 속성 | 무독성, 비부식성, 오존 파괴 지수 0, 낮은 지구 온난화 지수 |
| 전기 전도성 | 비전도성(통전된 장비에 안전) |
성능 특성

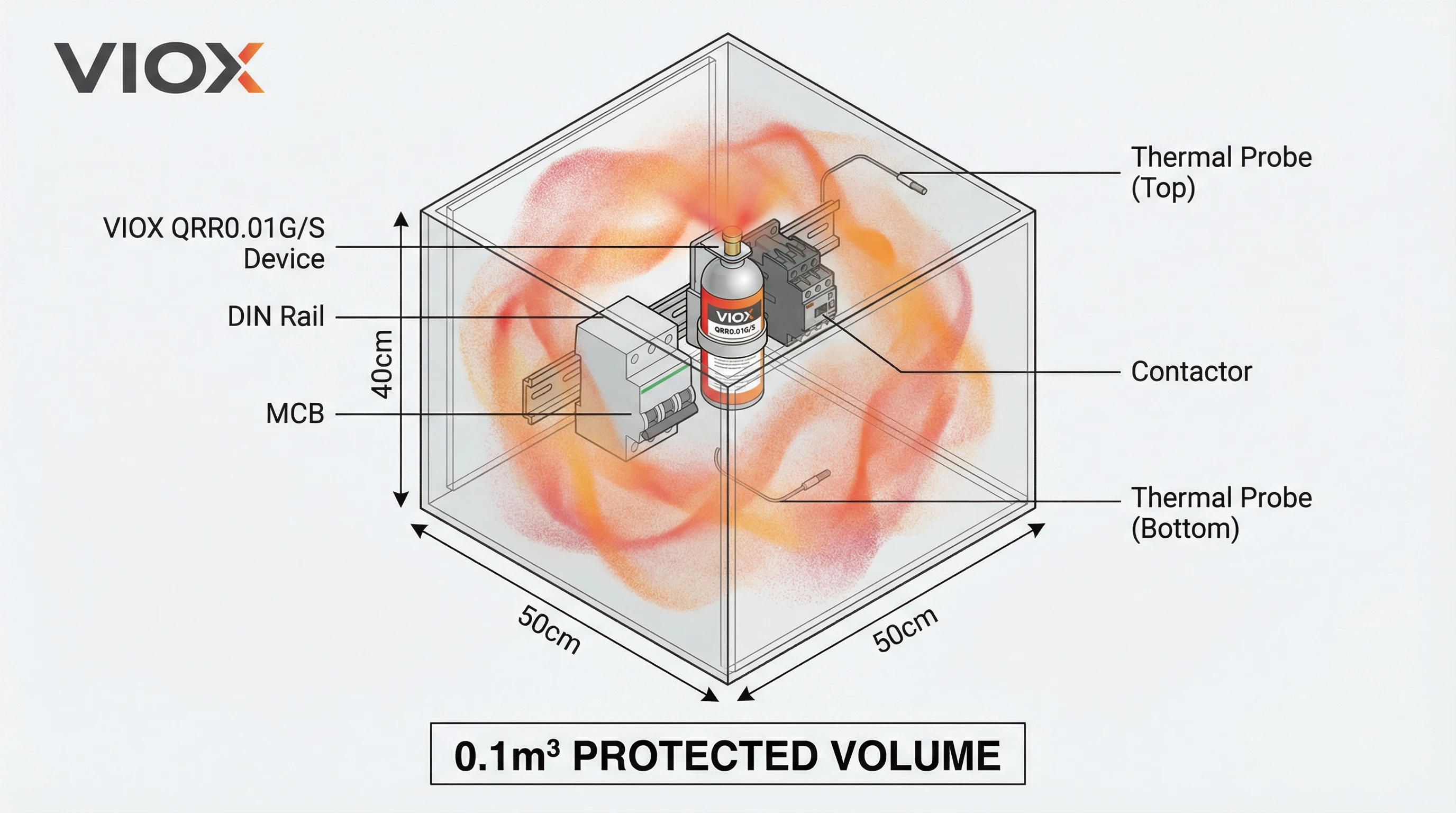

QRR0.01G/S 시리즈는 최대 0.1 입방 미터 부피의 소형 밀폐형 전기 캐비닛에 최적화되어 있습니다. 이는 일반적으로 다음을 포함합니다.
- 표준 전기 분전함
- 대략 50cm × 50cm × 40cm 크기의 단일 도어 제어 패널
- 모터 제어 캐비닛
- PLC 및 자동화 인클로저
- 태양광 결합기 박스
- 소형 서버 랙 및 통신 캐비닛
더 큰 인클로저의 경우 여러 장치를 배치하여 완벽한 커버리지를 제공할 수 있습니다. 넓은 작동 온도 범위(-50°C ~ +90°C)는 추운 기후의 실외 설치에서 고온 산업 환경에 이르기까지 극한 환경에서 안정적인 성능을 보장합니다.
응용 프로그램 및 사용 사례
DIN 레일 에어로졸 소화기는 공간이 제한적이고 외부 전원이 불안정하며 직접적인 화재원 보호가 필수적인 애플리케이션에 탁월합니다. VIOX QRR0.01G/S 시리즈는 다양한 산업 분야에 배치됩니다.
산업 제조: 모터 제어 센터(MCC), CNC 기계 제어 캐비닛, 개폐 장치 및 배전반, PLC 및 자동화 시스템
재생 에너지: 태양광 결합기 박스, 에너지 저장 BMS 캐비닛, 인버터 인클로저, 풍력 터빈 제어 시스템
데이터 센터 및 통신: 서버 랙, 통신 장비 캐비닛, 기지국 장비, UPS 배터리 인클로저
교통편: 철도 신호 캐비닛, 해양 전기 시스템, EV 충전소
상업용 건물: 엘리베이터 제어 패널, 건물 관리 시스템, 비상 전원 시스템
애플리케이션 선택 매트릭스
| 산업 | 장비 유형 | 적합성 | 주요 이점 |
| 제조 | 모터 제어, PLC | 우수 | 생산 중단 시간 최소화 |
| 태양광/재생 에너지 | 결합기 박스, 인버터 | 우수 | 전력망 없이 작동 |
| 데이터 센터 | 서버 랙, 네트워크 캐비닛 | Good | 비전도성 약제가 전자 장치 보호 |
| 교통편 | 철도, 해양 시스템 | 우수 | 넓은 온도 범위, 진동 방지 |
| 통신 | 기지국, 배선반 | 우수 | 원격 사이트에서 유지 보수 불필요 |
| 상업적인 | 엘리베이터 제어, BMS | Good | 긴 수명으로 검사 비용 절감 |
QRR0.01G/S 시리즈는 특히 무인 시설, 원격 설치 및 공간, 전력 또는 유지 보수 제약으로 인해 기존 소화 시스템이 비현실적인 애플리케이션에 적합합니다.
설치 및 장착
올바른 설치는 최적의 화재 감지 및 진압 성능을 보장합니다. VIOX QRR0.01G/S 시리즈는 전기 계약자 및 시설 담당자가 간단하게 설치할 수 있도록 설계되었습니다.
DIN 레일 설치 단계
- 위치 선택: 보호되는 인클로저 중앙 근처의 DIN 레일에 장치를 배치하여 변압기 또는 전력 저항기와 같은 열 발생 구성 요소로부터 적절한 간격(최소 10cm)을 확보합니다.
- 레일에 스냅: 장치의 장착 클립을 표준 35mm DIN 레일에 맞추고 제자리에 고정될 때까지 단단히 누릅니다.
- 열 프로브 위치 지정: 캐비닛 상단(열이 축적되는 곳) 근처에 프로브 하나를 부착하고 잠재적인 발화원(회로 차단기, 접촉기, 케이블 인입점) 근처에 하나를 부착합니다.
- 프로브 케이블 배선: 10cm 프로브 케이블을 지정된 위치로 배선합니다. 더 큰 캐비닛의 경우 최적의 감지 지점에 도달할 수 있도록 맞춤형 케이블 길이(최대 50cm)를 요청하십시오.
- 간격 확인: 장치와 프로브에 방해받지 않는 공기 흐름이 있는지 확인하고 케이블 묶음 또는 기타 장애물로 덮여 있지 않은지 확인합니다.
- 경고 라벨 부착: 자동 소화 장치가 설치되었음을 나타내는 제공된 경고 라벨을 캐비닛 도어에 부착합니다.
대체 장착: 3M 접착제
DIN 레일이 없는 캐비닛 또는 레일 공간이 완전히 활용된 경우 옵션인 3M 접착제 뒷면을 사용하여 측벽 장착이 가능합니다.
- 장착 표면을 청소하고 탈지합니다.
- 접착제 뒷면을 제거하고 30초 동안 단단히 누릅니다.
- 장치가 작동 가능한 것으로 간주하기 전에 접착제가 완전히 경화되도록 24시간 동안 기다립니다.
열 프로브 배치 지침
| 프로브 | 권장 위치 | 목적 |
| 상단 프로브 | 캐비닛 상단 1/3 지점, 통풍구에서 멀리 떨어진 곳 | 열 축적 감지(뜨거운 공기는 상승) |
| 하단 프로브 | 잠재적인 발화원 근처(MCB, 접촉기, 케이블 종단) | 국소적인 화재 발생 조기 감지 |
두 프로브 모두 170°C에 도달해야 작동이 트리거되어 중복성을 제공하고 오작동을 줄입니다.
설치 고려 사항
- 인클로저 밀봉: 반밀폐형에서 완전 밀폐형 인클로저용으로 설계됨
- 다중 장치: 0.1m³를 초과하는 캐비닛의 경우 여러 장치를 균등하게 분산하여 설치하십시오.
- 온도 구역: 일상적으로 높은 온도에서 작동하는 부품 바로 위에 프로브를 배치하지 마십시오.
기존 화재 진압 시스템과의 비교
전기 캐비닛에 대한 화재 보호를 평가할 때 구매자는 일반적으로 응축 에어로졸 시스템을 CO2, FM-200(청정 소화 약제) 및 물 분무의 세 가지 기존 기술과 비교합니다. 각각에는 뚜렷한 장점과 제한 사항이 있습니다.
기술 비교 표
| 기능 | 응축 에어로졸 (VIOX QRR0.01G/S) |
CO2 시스템 | FM-200 (HFC-227ea) |
물 분무 |
| 소화 메커니즘 | 화학 연쇄 반응 중단 + 열 흡수 | 산소 치환 + 냉각 | 열 흡수 | 냉각 + 습윤 |
| 전기 안전 | 비전도성, 통전 장비에 안전 | 비전도성, 통전 장비에 안전 | 비전도성, 통전 장비에 안전 | 전도성, 전원 차단 필요 |
| 공간 요구 사항 | 최소 (DIN 레일에서 18mm) | 큼 (고압 실린더) | 보통 (가압 실린더) | 보통 (펌프, 배관, 노즐) |
| 전원 요구 사항 | 없음 (열 활성화) | 솔레노이드 밸브용 전기 | 솔레노이드 밸브용 전기 | 펌프 및 제어 장치용 전기 |
| 설치 복잡성 | 간단 (스냅온, 배관 없음) | 복잡 (배관, 분배 네트워크) | 복잡 (배관, 분배 네트워크) | 매우 복잡 (배관, 압력 테스트) |
| 방전 시간 | ≤6초 | 30~60초 | 10초 | 10~30초 |
| 잔류물 | 최소 입자상 물질 | 없음 | 없음 | 물 잔류물, 부식 가능성 |
| 유지 관리 | 없음 (10년 수명) | 연간 검사, 압력 점검 | 연간 검사, 약제 샘플링 | 분기별 펌프 테스트, 노즐 청소 |
| 환경 영향 | 제로 ODP, 낮은 GWP | 제로 ODP, 온실 가스 | 높은 GWP, 단계적 폐지 중 | 환경적으로 중립적 |
| 인체 안전 | 점유 공간에 적합하지 않음 | 진압 농도에서 치명적 | 점유 공간에서 안전 | 점유 공간에서 안전 |
| 비용 | 낮음 (장치 + 설치) | 보통 (장비 + 설치) | 높음 (약제 + 설치 + 지속적인 비용) | 높음 (장비 + 설치 + 물 공급) |
| 최고의 응용 프로그램 | 개별 캐비닛, 원격 사이트, 소형 인클로저 | 비점유 개폐 장치실 | 데이터 센터, 인원이 있는 제어실 | 대형 장비실 |
전기 캐비닛에 에어로졸을 선택하는 이유
개별 전기 캐비닛 보호를 위해 VIOX QRR0.01G/S 시리즈는 다음과 같은 강력한 이점을 제공합니다.
직접 소스 보호: 에어로졸 장치는 캐비닛 내부에 직접 설치되어 화재가 확산되기 전에 발생원에서 진압하므로 실내 수준 시스템보다 빠르고 효율적입니다.
외부 종속성 없음: 전력, 제어 패널 또는 복잡한 인프라 없이 완전히 독립적으로 작동합니다. 원격 설치, 개조 및 백업 보호에 이상적입니다.
공간 효율성: 폭이 18mm로 기존 DIN 레일 구성 요소와 함께 장착됩니다. 기존 시스템은 전용 장비실과 광범위한 배관이 필요합니다.
총 소유 비용: 10년 동안 유지 보수가 필요 없어 검사, 압력 테스트 및 약제 리필에 대한 반복 비용이 제거됩니다.
설치 용이성: 특수 자격증이나 화기 작업 허가가 필요하지 않습니다. 전기 계약자는 몇 분 안에 설치를 완료할 수 있습니다.
특히 전기 캐비닛의 경우 에어로졸 기술은 성능, 비용 및 실용성 간의 최상의 균형을 제공합니다.
인증 및 표준 준수
VIOX QRR0.01G/S 시리즈는 응축 에어로졸 시스템에 대한 국제 화재 진압 표준을 충족하도록 설계되었습니다.
- UL 2775: 고정식 응축 에어로졸 소화 시스템 장치 안전 표준
- 2010년 NFPA: 고정식 에어로졸 소화 시스템 표준
- ISO 15779: 응축 에어로졸 소화 시스템 요구 사항
- CE 마킹: EU 안전, 보건 및 환경 보호 지침 준수
모든 화재 방지 장비와 마찬가지로 시스템이 특정 응용 분야에 대한 현지 건축 법규 및 보험 요구 사항을 충족하는지 확인하십시오. VIOX는 허가 및 규정 준수 확인을 지원하기 위해 기술 문서 및 인증 지원을 제공합니다.
중요한 안전 분류: 에어로졸 화합물의 질산칼륨 함량으로 인해 이 장치는 국제 운송을 위해 Class 9 위험물로 분류될 수 있습니다. VIOX는 규정 준수 배송에 필요한 모든 운송 서류를 처리합니다.
자주 묻는 질문
Q: QRR0.01G/S 시리즈를 사람이 있는 공간에서 사용할 수 있습니까?
A: 아니요. 에어로졸 제제는 무독성이지만 방출 시 호흡 곤란 및 시야 감소를 유발할 수 있습니다. 이 장치는 무인 전기 캐비닛용으로 설계되었습니다. 사람이 있는 공간에서 우발적으로 방출된 경우 즉시 대피하십시오.
Q: 장치가 방출된 후에는 어떻게 됩니까?
A: 이 장치는 일회용입니다. 방출 후에는 장치를 교체해야 합니다. 에어로졸은 최소한의 잔여물을 남깁니다. 교체 장치를 설치하기 전에 표면을 닦으십시오. 장비에 다시 전원을 공급하기 전에 캐비닛을 환기시키십시오.
Q: 장치를 언제 교체해야 하는지 어떻게 알 수 있습니까?
A: QRR0.01G/S 시리즈는 제조일(라벨에 인쇄됨)로부터 10년의 서비스 수명을 갖습니다. 서비스 수명이 끝나거나 방출 직후에 장치를 교체하십시오.
Q: 실외 캐비닛에서 작동합니까?
A: 예. 이 장치는 -50°C ~ +90°C에서 작동하고 최대 95%RH(비응축)의 습도를 견딜 수 있어 대부분의 기후에서 실외 인클로저(IP65+ 등급)에 적합합니다.
Q: 폭발성 가스와 함께 또는 위험한 장소에서 사용할 수 있습니까?
A: 아니요. 이 장치는 폭발성 가스가 있거나 위험한 장소로 분류된 지역에는 적합하지 않습니다. 방폭 대안에 대해서는 VIOX에 문의하십시오.
Q: 내 캐비닛에 몇 개의 장치가 필요합니까?
A: QRR0.01G/S 장치 1개는 최대 0.1m³를 보호합니다. 캐비닛 부피(미터 단위의 길이 × 너비 × 깊이)를 측정하십시오. 예를 들어 50cm × 50cm × 40cm 캐비닛 = 0.1m³(장치 1개 필요). 60cm × 60cm × 60cm 캐비닛 = 0.216m³(장치 3개 필요).
결론
전기 캐비닛 화재는 모든 산업 분야에서 운영을 위협합니다. VIOX QRR0.01G/S 시리즈 DIN 레일 에어로졸 소화기는 화재가 확산되기 전에 필요한 정확한 위치(캐비닛 내부)에 자동화된 국소 화재 진압을 제공합니다. 초소형 18mm 풋프린트, 유지 보수 불필요, 10년의 서비스 수명으로 전기 계약자, OEM 제조업체 및 시설 관리자에게 기존 시스템이 따라올 수 없는 실용적인 화재 방지 솔루션을 제공합니다.
태양광 결합기 박스, 모터 제어 센터, PLC 캐비닛 또는 통신 장비를 보호하든 QRR0.01G/S 시리즈는 기존 DIN 레일 인프라와 완벽하게 통합됩니다.
전기 캐비닛을 보호할 준비가 되었습니까? 기술 사양, 사용자 정의 옵션 및 유통업체 정보는 지금 VIOX Electric에 문의하십시오. 당사 팀은 제품 선택부터 설치 지침까지 완벽한 지원을 제공합니다.
VIOX Electric – 산업 및 상업 응용 분야를 위한 안정적인 전기 보호 솔루션.
