An AC 퓨즈와 DC 퓨즈는 과도한 전류로 인해 퓨즈 소자가 가열되고 녹은 후 회로를 차단한다는 동일한 기본 기능을 수행하지만, 단순히 암페어 정격이 일치한다고 해서 상호 교체하여 사용할 수는 없습니다.. 퓨즈의 표시나 제조사 문서에 실제 회로에 필요한 AC 또는 DC 전압 정격 및 차단 용량이 명시된 경우에만 해당 퓨즈를 사용하십시오.
주요 공학적 차이는 소자가 녹은 후에 나타납니다. AC 전류는 매 반주기마다 자연적인 전류 영점을 통과하므로 아크 소멸에 도움이 됩니다. 순수 DC는 주기적인 자연 전류 영점이 없으므로, 퓨즈는 회로 전압, 가용 고장 전류 및 많은 응용 분야에서 DC 회로 시상수를 고려하면서 잠재적으로 지속되는 아크를 차단해야 합니다. 퓨즈는 AC 전용, DC 전용 또는 이중 정격일 수 있습니다. 제품의 외관이 아닌 라벨과 데이터시트가 어떤 경우에 해당하는지 결정합니다.
AC 퓨즈 vs DC 퓨즈: 결정 표
| 결정 지점 | AC 응용 | DC 응용 | 확인해야 할 사항 |
|---|---|---|---|
| 전류 파형 | 교류는 주기적으로 방향이 바뀌며 영점을 통과함 | 순수 DC는 하나의 극성을 유지하며 주기적인 자연 전류 영점이 없습니다 | 장비의 입력 또는 출력 라벨만이 아닌, 퓨즈 위치에서의 전류 유형 |
| 아크 차단 | 자연 전류 영점은 엘리먼트가 용단된 후 소호를 돕습니다 | 퓨즈 구조는 자연 영점 교차 없이 아크를 냉각, 연장, 분할 및 소멸시켜야 합니다 | AC 또는 DC 전압 표시 및 제조사 애플리케이션 데이터 |
| 정격 전압 | 회로의 적용 전압 이상인 명시된 AC 전압 정격을 사용하십시오 | 최대 적용 DC 전압 이상인 명시된 DC 전압 정격을 사용하십시오 | 분리 VAC 그리고 VDC 둘 다 나열된 경우의 값 |
| 단 용량 | 명시된 AC 조건 하에서 예상 단락 전류와 같거나 커야 함 | 명시된 DC 조건 하에서 예상 단락 전류와 같거나 커야 함 | AC 및 DC 차단 용량 항목은 다를 수 있음 |
| 회로 역학 | 주파수, 역률, 전원 임피던스 및 고장 부하가 중요할 수 있음 | 전원 에너지 및 인덕턴스-저항 비율은 전류 상승 및 차단 부하를 변경할 수 있음 | 의도된 회로에 대한 제조사 제한 및 테스트 기준 |
| 시간-전류 특성 | 정확한 퓨즈 제품군 및 AC 부하에 대해 제공된 곡선을 사용하십시오 | AC 및 DC 특성이 다른 경우 적용 가능한 DC 곡선 또는 제조업체의 확인서를 사용하십시오 | 곡선 유형, 시험 조건, 예비 부하, 주변 환경 및 허용 오차 |
| 물리적 구조 | 세라믹 본체, 충전재, 다중 소자, 아크 플레이트 또는 기타 기능을 사용할 수 있습니다 | 유사한 기능을 사용할 수 있으며, 때때로 DC 부하를 위해 다르게 배치되기도 합니다 | 크기, 본체 재질 또는 충전재만으로 퓨즈를 분류하지 마십시오 |
| 대체 | 후보 제품이 적절한 AC 데이터를 갖춘 경우에만 수용하십시오 | 후보 제품이 적절한 DC 데이터를 갖춘 경우에만 수락하십시오 | 시각적으로 유사한 퓨즈가 아닌 정확한 카탈로그 번호여야 합니다 |
실무적인 규칙은 간단합니다: 퓨즈를 전류 유형, 전압, 고장 전류, 작동 요구 사항 및 게시된 적용 조건에 맞추십시오. 전류 정격만으로는 차단 관련 질문에 대한 답이 되지 않습니다.

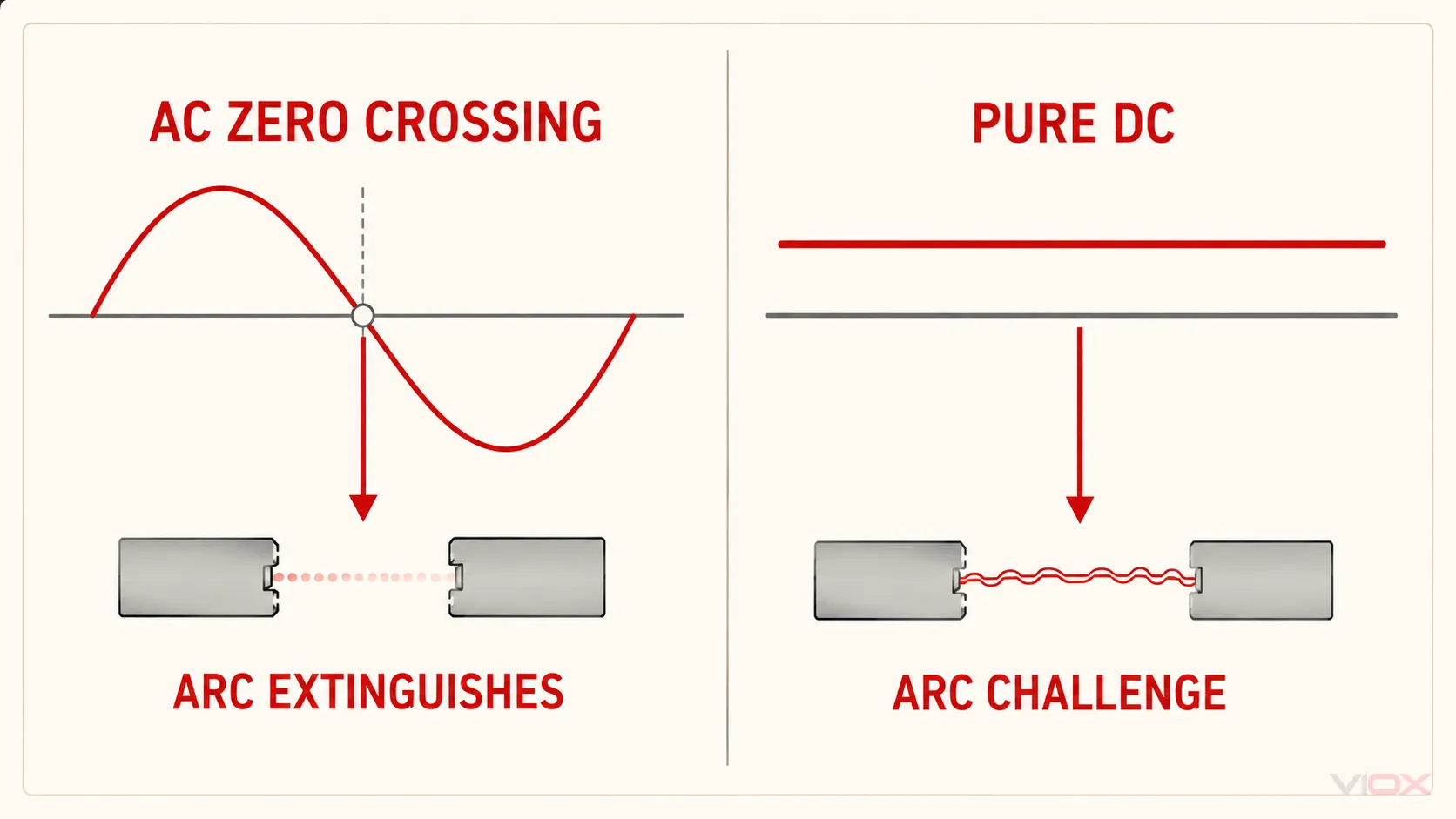

DC 아크 차단이 더 까다로운 이유
퓨즈는 엘리먼트가 녹는 순간 작동이 완료되지 않습니다. 용융으로 인해 간극이 생기지만, 퓨즈가 아크를 소호하고 회복 전압을 견딜 때까지 해당 간극 내부에서 전기 아크를 통해 전류가 계속 흐를 수 있습니다.
AC 회로에서 순간 전류는 매 반주기마다 자연스럽게 0에 도달합니다. 이것이 AC 차단을 자동으로 만들거나 모든 AC 퓨즈를 단순하게 만드는 것은 아닙니다. 시스템 전압, 고장 전류, 역률, 퓨즈 구조 및 시험 표준은 여전히 중요합니다. 그러나 이는 아크가 소호될 수 있는 반복적인 기회를 제공합니다.
순수 DC 회로에서는 전류가 주기적으로 0을 통과하지 않습니다. 퓨즈는 아크 전류를 0으로 만드는 조건을 생성해야 합니다. 퓨즈 설계에 따라 이러한 조건에는 더 긴 아크 경로, 다중 소자 제한, 아크 분할, 냉각 표면 또는 입상 충전재가 포함될 수 있습니다. 이는 설계 가능성일 뿐 시각적 체크리스트가 아닙니다. 산업용 AC 퓨즈도 충전재가 들어 있고 전류 제한형일 수 있는 반면, 일부 저전압 DC 퓨즈는 소형입니다. “모래 충전”, “세라믹” 또는 “더 긴”이라는 사실만으로는 DC 정격을 증명할 수 없습니다.
DC 시정수는 부하를 변화시킵니다
DC 단락 전류가 항상 즉각적으로 상승하는 것은 아닙니다. 회로 인덕턴스는 전류 변화에 저항합니다. 단순 저항-인덕턴스 회로의 경우 시정수는 다음과 같습니다:
τ = L / R전선이 어디로 L 은 인덕턴스이고 R 은 저항입니다. L/R 값이 클수록 전류 상승이 느려지고 차단 중에 퓨즈가 관리해야 할 자기 에너지가 더 많이 저장됩니다. Eaton의 Bussmann 고속 퓨즈 지침은 DC 전압 성능과 퓨즈 동작이 이 시정수에 따라 달라질 수 있음을 설명하며, AC-to-DC 정격을 하나의 범용 백분율로 도출할 수 없는 이유도 보여줍니다.
제조업체가 요구하는 경우 고장 상태 시정수를 사용하십시오. 정상 작동 시정수는 단락 후의 회로를 나타내지 않을 수 있으며, 배터리, 견인, 컨버터 및 대형 DC 드라이브 시스템은 실질적으로 다른 전원 동작을 나타낼 수 있습니다.

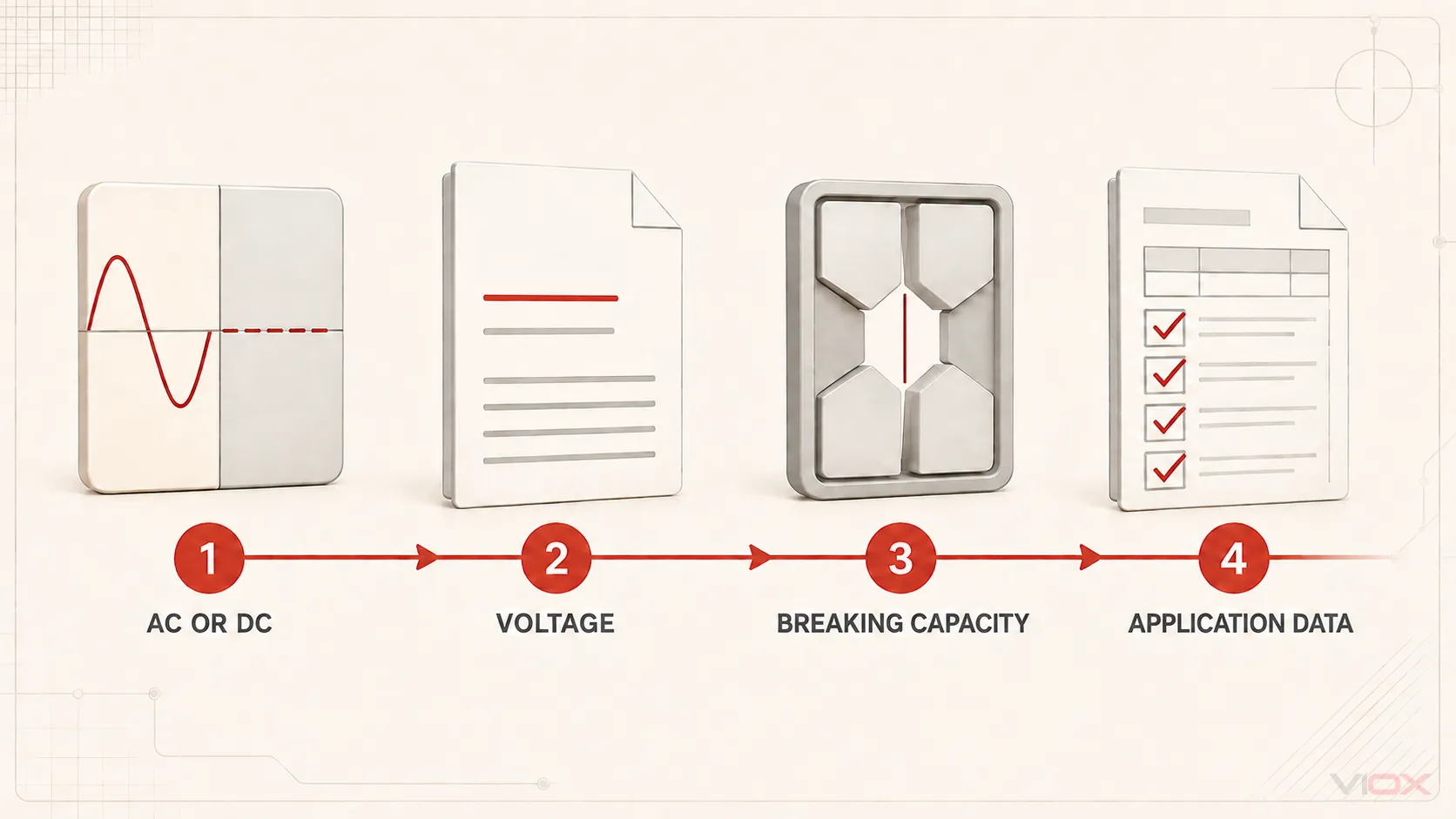

AC/DC 호환성을 위한 4가지 증명 테스트
호환성을 증거 확인으로 간주하십시오. 후보 퓨즈는 정확한 카탈로그 번호에 대해 4가지 증명이 모두 제공될 때만 통과됩니다.
증명 1: 올바른 전류 유형 및 전압 정격
전압 표시와 데이터시트를 문자 그대로 읽으십시오:
250 VAC별도의 DC 데이터가 게시되지 않는 한 AC 정격만 설정합니다.125 VDC별도의 AC 데이터가 게시되지 않는 한 DC 정격만 설정합니다.250 VAC / 125 VDC는 두 가지 별도의 제한이 있는 이중 정격이며, 250 V가 두 경우 모두에 허용된다는 의미는 아닙니다.- AC/DC 기준이 명확하지 않은 단순 전압 값은 제조업체의 문서와 적용되는 제품 표시 규정을 확인해야 합니다.
퓨즈의 전압 정격은 명시된 전류 유형에 대해 적용 가능한 최대 회로 전압 이상이어야 합니다. 임의의 등가 규칙을 사용하여 RMS AC 전압을 DC 전압으로 변환하지 마십시오. 전압 파형은 차단 성능의 일부일 뿐입니다.
증명 2: 해당 정격에서의 적절한 차단 용량
차단 용량(인터럽팅 정격이라고도 함)은 제조업체가 정의된 조건 하에서 퓨즈가 안전하게 차단할 수 있다고 명시한 예상 전류입니다. 이는 퓨즈의 일반 전류 정격과는 다릅니다.
예를 들어, 20 A 퓨즈는 20 A보다 몇 배 더 큰 고장 전류를 공급할 수 있는 회로에 설치될 수 있습니다. 따라서 선택된 퓨즈는 다음 두 가지가 모두 필요합니다:
- 부하 및 보호되는 도체나 장비에 적합한 전류 정격과 시간-전류 특성; 그리고
- 적용 가능한 AC 또는 DC 시험 기준에 따라 설치 지점의 예상 고장 전류보다 작지 않은 차단 용량.
AC 차단 용량이 DC에도 동일하게 적용된다고 가정하지 마십시오. 데이터시트에 별도의 값이 명시된 경우, 실제 회로에 해당하는 값을 사용하십시오. DC 값이 명시되지 않은 경우, 제조사의 서면 적용 지침을 구하거나 문서화된 DC 성능을 갖춘 퓨즈를 선택하십시오.
증명 3: 적합한 동작 특성
전압과 차단 용량을 일치시키는 것만으로는 선택이 완료되지 않습니다. 퓨즈는 회로를 보호하는 데 필요한 시간 내에 작동하면서 정상 부하 및 의도된 과도 전류를 견뎌야 합니다.
해당 퓨즈 제품군의 다음 사항을 확인하십시오:
- 시간-전류 곡선 및 해당 곡선이 최소 용단, 평균 용단, 또는 전체 차단 중 무엇을 나타내는지 여부;
- 장비의 에너지 내성이 중요한 경우의 아크 전 I²t 및 전체 차단 I²t;
- 전류 제한 영역에서의 피크 통과 전류 데이터;
- 사용 범주 또는 퓨즈 등급;
- 주위 온도, 예비 부하, 주기적 부하 및 퓨즈 홀더 조건.
AC 및 DC 시간-전류 특성은 일부 장시간 영역에서 수렴할 수 있으나, 해당 관찰 결과가 DC 차단 능력을 보장하지는 않습니다. 의도된 용도에 제공된 곡선과 애플리케이션 노트를 사용하십시오.
증명 4: 적용 및 설치 조건
그렇지 않으면 유망할 수 있는 정격을 무효화할 수 있는 조건을 확인하십시오:
- DC L/R 시정수 및 전원 구성;
- 배터리 또는 커패시터 에너지;
- 컨버터 또는 회생 드라이브 토폴로지;
- 최소 및 최대 예상 단락 전류;
- 퓨즈 홀더 전압, 전류, 온도 및 차단 용량 적합성;
- 필수 표준, 승인 및 시장 문서;
- 제조업체가 선택 변수로 취급하는 경우의 외함 온도, 환기, 고도 및 주기적 부하.
퓨즈 홀더는 설치된 보호 시스템의 일부입니다. 부적합한 홀더에 올바른 정격의 퓨즈 링크를 사용하는 것은 유효한 조립품이 아닙니다. 해당 퓨즈 링크 대 퓨즈 용어 가이드 는 교체 가능한 링크와 완전한 퓨즈 장치 간의 차이점을 설명합니다.
AC 퓨즈를 DC 회로에 사용할 수 있습니까?
AC 정격 표시나 동일한 암페어 정격에 근거해서는 안 됩니다. AC 정격 퓨즈는 제조업체가 의도된 시스템 조건을 포괄하는 DC 정격 또는 애플리케이션 데이터를 제공하는 경우에만 DC 애플리케이션에 사용할 수 있습니다.
표시가 있는 카트리지 퓨즈를 고려해 보십시오. 250 VAC DC 값이 표시되지 않은 경우입니다. 대상 회로가 48 VDC에 불과하고 암페어 정격이 올바르게 보이더라도, 표시만으로는 해당 퓨즈가 가용 DC 고장 전류를 차단할 수 있다는 것을 증명하지 못합니다. 다음 단계는 고정된 디레이팅 비율을 적용하는 것이 아니라, 정확한 카탈로그 데이터시트를 찾거나 제조업체의 확인을 받는 것입니다.
일부 제조업체 엔지니어링 가이드에는 특정 AC 퓨즈 제품군을 정의된 DC 회로에서 평가하는 제한적인 방법이 설명되어 있습니다. 이러한 절차는 DC 전압, 최소 단락 전류, 시상수 및 회로 토폴로지에 따라 달라질 수 있습니다. 이는 제품군별 엔지니어링 방법일 뿐, 모든 AC 퓨즈를 DC 서비스로 전환할 수 있는 일반적인 허가가 아닙니다.
DC 퓨즈를 AC 회로에 사용할 수 있습니까?
DC 표시가 자동으로 AC 정격을 제공한다고 가정하지 마십시오. 퓨즈가 물리적으로 특정 AC 부하를 차단할 수 있을지는 모르나, 조달 및 설계 승인을 위해서는 해당 용도에 대한 공표된 증거가 필요합니다.
퓨즈에 AC 및 DC 정격이 모두 기재되어 있는 경우, AC 값을 기준으로 AC 회로를 평가하십시오. DC 정격만 기재되어 있는 경우, DC 서비스를 자동으로 AC를 포괄하는 보편적인 “더 까다로운” 인증으로 취급하지 말고 제조업체 문서를 확인하십시오. 시험 방법, 전압 정의, 차단 용량, 사용 범주 및 승인은 상호 교환 가능한 라벨이 아닙니다.

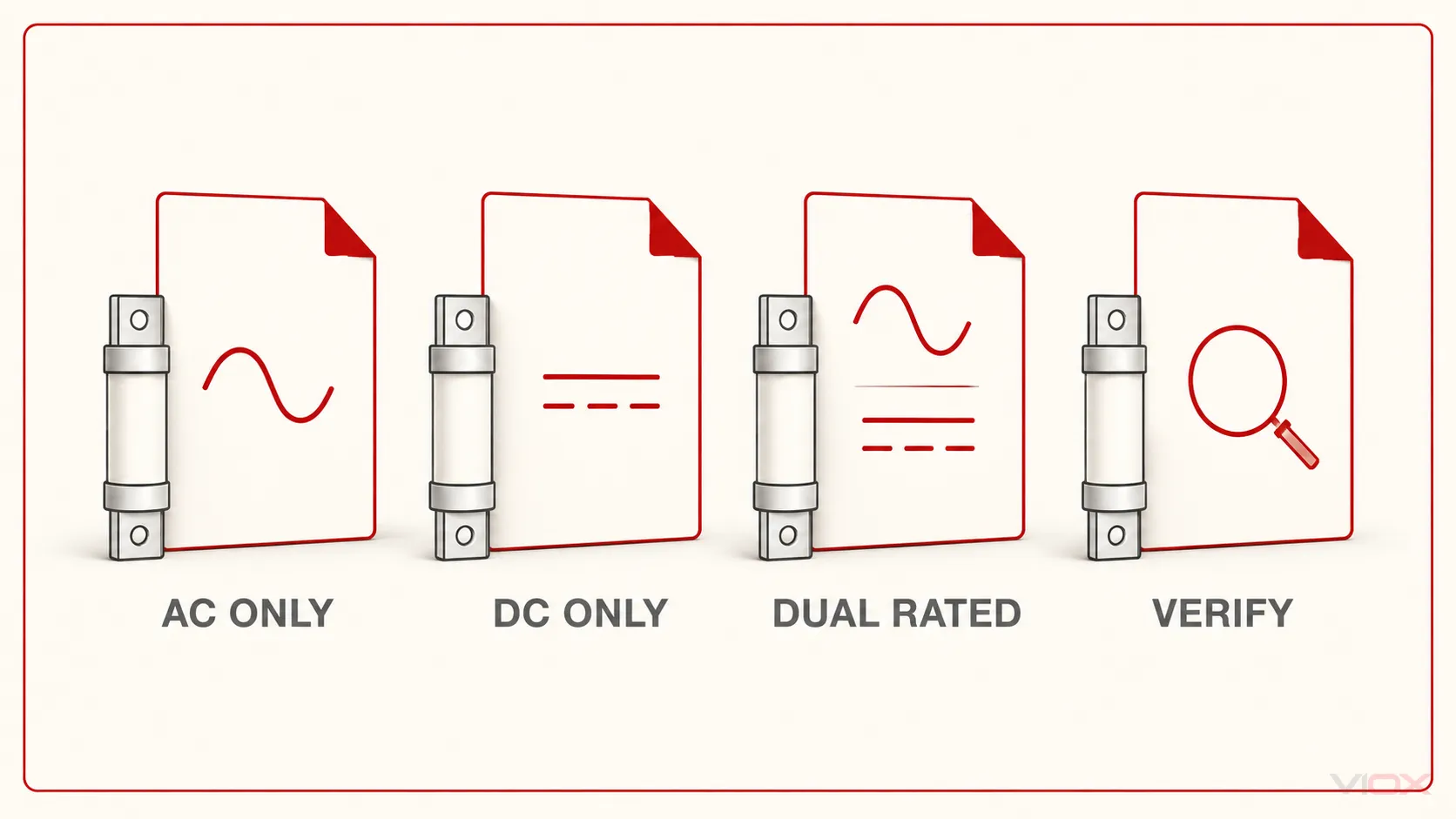

AC 전용, DC 전용 및 이중 정격 읽는 방법
| 문서 확인됨 | 결정 | 필요한 후속 조치 |
|---|---|---|
| AC 전압 및 AC 차단 용량 전용 | 사용 가능한 증거에 따른 AC 전용 | AC 정격 내에서 사용하거나 별도의 DC 적용 데이터 요청 |
| DC 전압 및 DC 차단 용량 전용 | 사용 가능한 증거에 따른 DC 전용 | DC 정격 내에서 사용하거나 별도의 AC 적용 데이터 요청 |
| AC 및 DC 전압과 차단 용량 값을 분리하십시오 | 이중 정격 후보 | 각 회로를 해당 회로의 고유 값 및 작동 조건과 대조하여 확인하십시오 |
| 전압 표시는 있으나 전류 유형이 불분명함 | 미확인 | 정확한 데이터시트 또는 제조사를 통해 표시 내용을 확인하십시오 |
| 전압은 정확하나 적절한 차단 용량 증거가 없음 | 거부하거나 임시 보류하십시오 | 예상 고장 전류를 결정하고 일치하는 차단 데이터를 확보하십시오. |
| 정격은 올바르지만 물리적 시스템이나 사용 범주가 잘못됨 | 상호 교환 불가 | 올바른 퓨즈 링크 및 홀더 시스템을 선택하십시오. |
이중 정격 퓨즈는 범용 퓨즈가 아닙니다. AC 및 DC 한계치가 다를 수 있으며, 동일한 카탈로그 번호라도 각 전류 유형에 따라 차단 용량이나 적용 참고 사항이 다를 수 있습니다. 자재 명세서(BOM) 또는 대체품 검토 시 데이터를 별도로 기록하십시오.
고정된 AC-DC 변환 규칙이 실패하는 이유
“DC의 경우 AC 전압 정격을 절반으로 줄인다”와 같은 규칙은 특정 제품군에 대해 게시된 값과 유사할 수 있으나, 일반적인 선택 규칙으로 사용하기에는 안전하지 않습니다. Eaton은 많은 고속 퓨즈의 경우 DC 정격이 AC 정격보다 낮을 수 있으며 시정수가 증가함에 따라 감소할 수 있다고 언급합니다. 또한 동일한 가이드에서 DC 성능이 다르게 나타날 수 있는 특수 조건에 대해서도 설명합니다. 바로 이것이 제조업체가 정의한 방법이 범용 비율을 대체해야 하는 이유입니다.
다음과 같은 지름길(임의의 계산 방식)은 허용 가능한 증거가 아닙니다:
| 단축키 | 실패 원인 | 정확한 증거 |
|---|---|---|
| 동일한 암페어 정격 | 암페어 정격이 아크 차단 능력을 보장하지는 않음 | AC/DC 전압 및 차단 용량 데이터 |
| DC 전압이 AC 표시보다 낮음 | 낮은 수치만으로는 DC 차단 성능을 입증할 수 없음 | 공표된 DC 정격 또는 적용 방법 |
| DC 퓨즈가 더 깁니다 | 치수는 테스트된 정격 부하를 나타내지 않습니다 | 카탈로그 번호 및 데이터시트 |
| 두 퓨즈 모두 석영 충전재를 포함하고 있습니다 | 구조적 특징이 곧 정격은 아닙니다 | 마킹, 테스트 기준 및 제조사 데이터 |
| 홀더에 퓨즈가 장착됩니다 | 기계적 결합이 전기적 호환성을 보장하지는 않습니다 | 퓨즈 링크/홀더 시스템 전체 검증 |
| 유사한 시리즈는 DC 정격을 가짐 | 정격은 제품군이나 변형 모델 간에 이전되지 않음 | 정확한 부품 번호 문서화 |
세 가지 적용 확인 사항
1. 제어 회로에서 AC 전용 퓨즈 교체
원본과 교체품 모두 필요한 AC 전압, 전류 정격, 차단 용량, 동작 특성 및 물리적 시스템 호환성을 나타내는 경우, AC 데이터를 기준으로 비교를 진행할 수 있습니다. 후보 제품의 DC 정격이 더 높다고 해서 장비 설계에서 요구하는 AC 등급, 곡선 또는 승인이 누락된 것을 보완할 수는 없습니다.
2. AC 및 DC 제품 변형 모델에서 이중 정격 퓨즈 사용
두 가지 변형을 별도의 애플리케이션으로 취급하십시오. AC 제품의 경우 VAC 및 AC 차단 용량 항목을 기록하십시오. DC 제품의 경우 VDC 및 DC 차단 용량 항목과 허용되는 시정수 또는 회로 제한 사항을 기록하십시오. 완료된 평가 하나를 두 변형 모두에 복사하지 마십시오.
3. PV 또는 배터리 회로 보호
AC/DC 비교는 첫 번째 관문일 뿐입니다. 태양광(PV) 스트링은 IEC 60269-6 범위 내의 gPV 퓨즈 링크와 애플리케이션 증빙 자료가 필요할 수 있으며, 배터리 시스템은 높은 가용 고장 전류와 상당한 저장 에너지를 나타낼 수 있습니다. 다음을 사용하십시오. PV 시스템용 DC 퓨즈 차단 용량 가이드 고장 부하 문제에 대해서는 다음을, 그리고 12 V 퓨즈 사이징 가이드 저전압 도체 및 부하 입력에 대해 사용하십시오. 한 시장이나 애플리케이션의 범용 승수를 다른 곳으로 가져오지 마십시오.
더 광범위한 사용 범주 및 IEC 퓨즈 시스템 선택에 대해서는 다음을 사용하십시오. IEC 60269 퓨즈 가이드. 비교 페이지는 AC/DC 적합성을 결정하며, 전체 사이징 및 조정 프로세스를 대체하지 않습니다.
AC/DC 퓨즈 교체 기록
설계 검토, 유지보수 교체 또는 견적 요청(RFQ) 시 이 표를 사용하십시오.
| 분야 | 필수 입력 항목 |
|---|---|
| 기존 및 후보 카탈로그 번호 | |
| 퓨즈 링크 및 홀더 시스템 | |
| 퓨즈 위치에서의 회로 전류 유형 | AC / DC / 정류 또는 컨버터 파형 |
| 최대 적용 회로 전압 | |
| 후보 AC 정격 전압 | 값 / 게시되지 않음 / 해당 없음 |
| 후보 DC 정격 전압 | 값 / 게시되지 않음 / 해당 없음 |
| 예상 고장 전류 | |
| AC 차단 용량 | 값 및 시험 기준 / 해당 없음 |
| DC 차단 용량 | 값 및 시험 기준 / 해당 없음 |
| 필요한 DC L/R 시정수 | 예 / 아니요 / 미해결 |
| 시간-전류 특성 | |
| 아크 전 및 전체 차단 I²t | |
| 퓨즈 등급 또는 사용 범주 | |
| 주위 온도, 주기적 부하, 고도 또는 홀더 조건 | |
| 필수 승인 또는 표준 증빙 | |
| 제조사 문서 및 개정판 | |
| 최종 처리 | 승인됨 / 거부됨 / 제조사 검토 필요 |
