産業オートメーションにおける一般的なシナリオから始まります。包装ラインが稼働中に停止します。メンテナンス技術者は、故障の原因を閉鎖に失敗した24VDCソレノイドバルブに特定します。制御盤を点検すると、そのソレノイドを駆動するタイマーリレーの接点が固着していることが判明します。リレーの定格は10アンペアで、ソレノイドの消費電流はわずか0.5アンペアです。なぜ10Aのリレーが0.5Aの負荷で故障したのでしょうか？
この状況は、典型的な例です。 誘導負荷の故障, これは、製造施設に年間数千ドルのダウンタイムと交換部品の費用をもたらす、広範囲に及ぶ問題です。ヒーターや白熱灯のような抵抗負荷はスイッチングが簡単ですが、ソレノイドバルブ、モーターブレーキ、コンタクタコイル、電磁クラッチのような誘導負荷は、圧縮されたスプリングのように動作します。それらを解放する（回路を開く）と、蓄積されたエネルギーを激しく放出します。.
上級電気エンジニアやパネルビルダーにとって、この故障の背後にある物理を理解することは非常に重要です。これは品質管理の問題ではなく、物理と仕様の問題です。違いは、以下を理解することにあります。 IEC 60947 使用カテゴリ, 特に、AC-1とAC-15の定格の重要な違いです。この記事では、タイマーリレーの接点が誘導負荷で故障する理由を分析し、それを防ぐためのエンジニアリングフレームワークを提供します。.
隠れた敵：誘導負荷が非常に破壊的な理由
接点が溶着または摩耗する理由を理解するには、負荷自体の性質を調べる必要があります。電流と電圧が同相でエネルギーが熱として散逸する抵抗負荷とは異なり、誘導負荷はエネルギーを磁場に蓄積します。.
が発生すると、「磁気」頭脳（「SWATチーム」）が タイマーリレー 誘導負荷（ソレノイドコイルなど）に通電すると、電流が上昇して磁場が生成されます。本当の危険は、リレー接点が開いて負荷への通電を停止するときに発生します。レンツの法則によれば、崩壊する磁場は電流の変化に逆らう電圧を誘導します（V = -L · di/dt）。接点ギャップが急速に開いているため（di/dt が非常に高い）、インダクタは電流を流し続けようとし、 誘導性キックバック または 逆起電力.
故障の物理

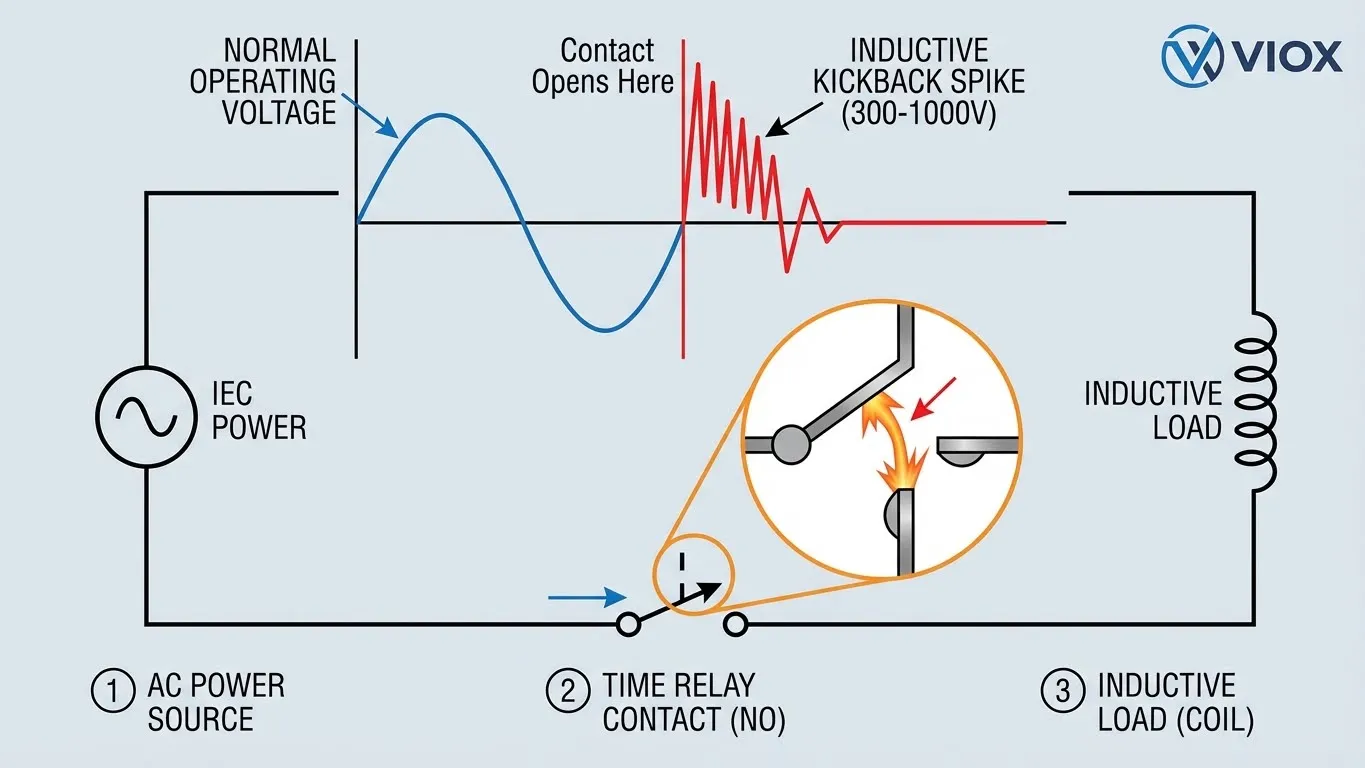

- 電圧スパイク： 抑制がない場合、24Vコイルは300V〜1,000Vのスパイクを生成する可能性があります。230V ACモーターブレーキは、3,000Vを超えるスパイクを生成する可能性があります。.
- アーク放電： この高電圧は、開いている接点間の空気をイオン化し、プラズマアークを生成します。このアークは、 5,000°C〜10,000°Cの温度に達する可能性があります—太陽の表面よりも高温です。.
- 材料の移動： 強烈な熱は、銀合金接点材料の微細な部分を溶かします。アークが消滅して再点弧すると（特にAC回路で）、溶融金属が接点間で移動し、ピットとクレーターが残ります。.
- 溶着： 接点がまだ溶融している間にリレーが再閉鎖された場合、または「メイク」操作中に突入電流が高すぎる場合、接点が融合します。次にオートメーションロジックがリレーを開くように信号を送ると、物理的に開くことができません。.
コンポーネント定格の違いの詳細については、次のガイドを参照してください。 回路保護選択フレームワーク.
IEC 60947-5-1の解読：AC-1対AC-15使用カテゴリ
タイマーリレーの仕様で最も一般的な間違いは、「抵抗負荷」定格（多くの場合、ハウジングに最も大きく印刷されている）のみを見て、それがすべてのアプリケーションに適用されると想定することです。国際電気標準会議（IEC）規格60947-5-1は、特定の使用カテゴリを定義しています。 利用カテゴリ さまざまな電気的ストレス下でリレーがどのように動作するかを予測します。.
タイマーリレーに最も関連性の高い2つのカテゴリは次のとおりです。 AC-1 そして AC-15.
| 特徴 | AC-1（抵抗/低誘導） | AC-15（電磁負荷） |
|---|---|---|
| 主な定義 | 非誘導性またはわずかに誘導性の負荷。. | 72VAを超えるAC電磁負荷の制御。. |
| 力率（cos φ） | ≥ 0.95 | ≤ 0.3（試験条件） |
| 代表的な用途 | 抵抗ヒーター、白熱灯、信号灯、純粋な抵抗入力。. | ソレノイドバルブ、, コンタクタコイル, 、磁気ブレーキ、電磁クラッチ。. |
| 投入電流 | 1倍の定格電流（Ie) | 10倍の定格電流（Ie) |
| 遮断電流 | 1倍の定格電流（Ie) | 1倍の定格電流（Ie) |
| ブレーク電圧ストレス | 1倍の定格電圧（Ue) | 1倍の定格電圧（Ue）+高誘導性キックバック |
| 接点ストレスレベル | 低い。アーク放電は最小限で、容易に消滅します。. | 深刻。重い突入電流は溶着のリスクを生み出し、誘導性の遮断は重いアーク放電を生み出します。. |
| 標準的な電気的寿命 | 全負荷で100,000回以上の動作。. | しばしば 仕様が間違っている場合は25,000回未満の動作。抑制がない場合は大幅に減少します。. |
なぜ違いが重要なのか
定格が 10A AC-1 のリレー接点は、 1.5Aまたは3A AC-15.
AC-15定格のリレーは、多くの場合、以下の特徴があります。
- 異なる接点材料： 銀-酸化スズ（AgSnO2）を、銀-ニッケル（AgNi）の代わりに用いて、溶着を防止します。.
- より強力なスプリング機構： 接点をより速く開き、アークをより迅速に消弧するため。.
- より広い接点ギャップ： 開放接点間の絶縁耐力を高めるため。.
AC-1定格のリレーをAC-15負荷のスイッチングに使用すると、レーシングカーでオフロードを走るようなものです。数マイルは走行できるかもしれませんが、サスペンション（この場合は接点表面）は最終的に破損します。.
リレー接点が故障する理由：5つの根本原因
VIOXで返品された商品やフィールド故障を分析すると、常に5つの要因のいずれかに根本原因を特定できます。.
原因1：誤った使用カテゴリの選択
これは最も頻繁に見られるエラーです。エンジニアはデータシートに「10A 250VAC」と記載されているのを見て、5Aの電磁弁を接続します。ただし、10Aの定格は抵抗負荷（AC-1）専用です。同じリレーの誘導負荷定格は、わずか2Aかもしれません。5Aのソレノイドは、実際的な誘導能力と比較して、接点に250％の過負荷をかけています。.
原因2：突入電流サージ
誘導負荷、特にACソレノイドとコンタクタは、マグネットが開いている（エアギャップがある）とき、インピーダンスが低くなります。そのため、マグネットを励磁するために、非常に大きな電流を消費します。 突入電流――通常、定常状態の「保持」電流の5〜10倍です。.
- 故障： リレー接点が閉じるとき、微視的にバウンスします。このバウンスが10倍の突入ピーク時に発生すると、強烈な熱によりスポット溶接が発生します。.
原因3：誘導性キックバック電圧スパイク
「隠れた敵」のセクションで説明したように、遮断動作時にアーク損傷が発生します。.
- 故障： アーク放電が繰り返されると、金属が一方の接点から他方の接点に移動します（材料移行）。最終的に、接点は表面の粗さのために機械的にロックされるか、完全に腐食して電気的接続ができなくなります。.
原因4：不十分なアーク抑制
多くのパネルビルダーは、リレーの内部エアギャップがアークを処理するのに十分であると考えています。AC-15負荷の場合、そうであることは稀です。外部スナバやバリスタ（MOV）がないと、アークは必要以上に数ミリ秒長く持続し、摩耗を大幅に加速させます。.
原因5：環境および機械的要因
- 高いデューティサイクル： 高速なサイクル（例：, 1秒未満の間隔）では、接点が動作間で冷却されず、熱暴走につながります。.
- 汚染： パネル内の粉塵や化学蒸気が接点に付着すると、抵抗と熱が増加します。.
- 温度： 定格周囲温度を超えてリレーを動作させると、その電流容量が低下します。以下の記事を参照してください。 電気的ディレーティング係数 を参照してください。.
正しいタイマーリレー接点定格の選択方法
正しいリレーを選択するには、体系的なアプローチが必要です。推測せずに、計算してください。.
接点選択のための意思決定マトリックス
| 負荷タイプ | 負荷特性 | 推奨される接点材料 | 低減率（AC-1に対する） |
|---|---|---|---|
| 抵抗ヒーター | 純粋な抵抗、PF=1.0 | AgNi（銀ニッケル） | 1.0（低減なし） |
| コンタクタコイル | 高い突入電流、中程度のインダクタンス | AgSnO2（銀酸化スズ） | 0.3 – 0.4 |
| 電磁弁 | 高い突入電流、高いインダクタンス | AgSnO2 | 0.2 – 0.3 |
| モーターブレーキ | 極端なインダクタンス、深刻なキックバック | AgSnO2 + 外部コンタクタ | 0.15 – 0.2 |
| 白熱灯 | 高い突入電流（冷フィラメント） | AgSnO2（銀酸化スズ） | 0.1（10倍の突入電流のため） |
段階選抜
- 負荷の特定： ヒーター（AC-1）ですか、それともソレノイド/モーター（AC-15）ですか？
- 定常状態電流の決定（I保持): 負荷のデータシートを確認してください。.
- 突入電流の計算（I突入): 誘導性AC負荷の場合、10 × I保持.
- リレーのデータシートを確認してください： 特に AC-15 定格を探してください。AC-1のみがリストされている場合は、AC-15定格はAC-1定格の 15-20% であると想定してください。.
- 電圧の確認： リレーの電圧定格がシステム電圧を上回ることを確認してください。.
- 製品の選択： AC-15定格 > 負荷となるリレーを選択してください。 I保持.
堅牢な産業用途には、AC-15デューティサイクル用に特別にテストおよび定格されたVIOX産業用タイマーリレーをお勧めします。.
VIOXタイマーリレーをご覧ください
保護戦略：早期の接点故障の防止
適切なリレーを使用しても、誘導性負荷は過酷です。保護戦略を実施することで、接点の寿命を20,000サイクルから1,000,000サイクル以上に延ばすことができます。.
戦略1：適切な定格の接点を使用する
負荷が誘導性である場合は、常にAC-15定格の接点を明示的に指定してください。データシートにAC-15の指定がない場合は、ソレノイドまたはモーターには、大幅なディレーティングなしで使用しないでください。.
戦略2：アーク抑制の実装
抑制デバイスは、磁場から放出されるエネルギーを吸収し、リレー接点間のアーク放電を防ぎます。これらは常に設置する必要があります 負荷と並列に, リレー接点間ではなく（漏れ電流の問題を引き起こす可能性があります）。.
アーク抑制の技術仕様
| システム電圧 | 抑制デバイス | 推奨仕様 | インストールに関する |
|---|---|---|---|
| 24 VDC | フライホイールダイオード | 1N4007または類似品 | カソードをプラスに接続します。ドロップアウト時間がわずかに遅くなります。. |
| 24 VAC | RCスナバまたはMOV | MOV：〜30-40Vクランプ | ソレノイド端子に直接取り付けます。. |
| 120 VAC | RCスナバ+ MOV | MOV：150-275Vクランプ | コンデンサ：0.1µF – 0.47µF、抵抗：47Ω – 100Ω（1/2W） |
| 230 VAC | RCスナバ+ MOV | MOV：275-300Vクランプ | コンデンサ：0.1µF – 0.47µF（X2定格）、抵抗：100Ω – 220Ω |
抑制技術の詳細な比較については、以下をお読みください。 フリーホイールダイオード対サージアレスターガイド.
戦略3：ゼロクロススイッチングを検討する
ソリッドステートリレー（SSR）またはゼロクロス回路を備えた特殊な電気機械式リレーは、AC正弦波電圧がゼロのときに負荷をオンまたはオフにします。これにより、アークに使用できるエネルギーが最小限に抑えられます。高価ですが、頻繁なサイクルアプリケーションに非常に効果的です。.
戦略4：サイズアップとディレーティング
抑制を追加できない場合は、単にリレーをオーバーサイズにするのが有効な戦略です。負荷が2Aを消費する場合は、10A AC-15定格のリレー（または10A AC-1リレーを大幅にディレーティングしたもの）を使用してください。接点の表面積が大きいほど、熱放散が向上し、侵食に長く耐えることができます。.
戦略5：定期的なメンテナンス
クリティカルなアプリケーション（発電所制御や重工業など）では、メンテナンススケジュールに接点の検査を含めてください。カーボン堆積またはピッティングを探します。以下を参照してください。 産業用コンタクタメンテナンスチェックリスト ヘビーデューティリレーにも適用される検査プロトコルについて。.
実際のアプリケーション例
シナリオ 自動化エンジニアは、タイマーリレーを使用して油圧ソレノイドバルブを制御する必要があります。.
- 負荷： 230VACソレノイドバルブ
- パワーだ： 150 VA（ボルトアンペア）保持電力
- 制御電圧: 230VAC
計算：
- 定常状態電流： I = P / V = 150 / 230 = 0.65アンペア。.
- 突入電流の推定： 0.65 × 10 = 6.5アンペア。.
- 負荷カテゴリ： 高誘導性（AC-15）。.
「標準的な」間違い：
エンジニアは、定格の安価なリレーを選択します “「5A 250VAC」”.
- 非表示の仕様： その5Aは、おそらくAC-1（抵抗性）です。.
- 実際の能力： AC-15定格はおそらく〜0.5A〜1Aにすぎません。.
- 結果： 6.5Aの突入電流は、溶接限界に近い値です。ブレークアークは接点を急速に侵食します。数週間以内に故障が予想されます。.
VIOXエンジニアリングソリューション：
エンジニアは、VIOX産業用タイマーリレーを選択します。.
- 仕様チェック： データシートには「AC-15定格：3A @ 230VAC」と記載されています。.
- マージン： 3Aの能力 > 0.65Aの負荷。（保持電流に対して4.6倍の安全率）。.
- プロテクション： エンジニアは、ソレノイドコイル端子間に275VのMOVを取り付けます。.
- 結果： 長年の信頼できる動作。.
要点
- 誘導性負荷の反発： ソレノイドとモーターは、標準的な接点を破壊する電圧スパイクとアークを発生させます。.
- カテゴリーを知る： AC-1 は抵抗負荷用です。; AC-15 は電磁負荷用です。決して混同しないでください。.
- ディレーティングは必須： リレーにAC-1定格しか記載されていない場合は、 40-60% 誘導性アプリケーションの場合は、ディレーティングしてください。.
- サプレッションはダウンタイムよりも安価： $0.50 MOVまたはRCスナバは、$50リレーと$5,000の生産ダウンタイムを節約できます。.
- 突入電流を確認する： ACコイルの10倍の突入電流を常に計算し、リレーの「メイク」容量がそれを処理できることを確認してください。.
- VIOXで検証する： 不明な場合は、 VIOXタイマーリレー選択ガイドを参照して、 特定の製品をアプリケーションに適合させます。.
よくある質問（FAQ）
Q：小型のソレノイドバルブにAC-1定格のリレーを使用できますか？
A：リレーを大幅にディレーティングする場合のみ可能です。たとえば、10A AC-1リレーは1Aのソレノイドバルブを処理できる場合がありますが、誘導性スイッチング寿命曲線についてメーカーのデータを確認する必要があります。アーク抑制を追加することを強くお勧めします。.
Q：接点溶着と接点消耗の違いは何ですか？
A: 溶着 通常、「メイク」（閉じる）動作中に、高い突入電流が接点を溶かし、それらを融合させるために発生します。. 消耗 「ブレーク」（開く）動作中に、アーク放電により発生し、接続が失われるまで接点材料を徐々に焼き払います。.
Q：リレーがAC-15定格の場合、スナバは必要ですか？
A：AC-15リレーはアークに耐えるように作られていますが、スナバを追加することが依然として最良の方法です。アークに抵抗するだけでなく、アークの根本原因（電圧スパイク）を取り除くため、リレーの電気的寿命を大幅に延ばします。.
Q：適切なMOV電圧定格を計算するにはどうすればよいですか？
A：予想される最高ライン電圧をわずかに上回る最大連続動作電圧（MCOV）のMOVを選択します。120VACラインの場合、150V MCOVが一般的です。230VACの場合は、275Vまたは300Vを使用します。公称電圧に近すぎると、通常のライン変動により過熱する可能性があるため、サイズを大きくしすぎないでください。.
Q：電流が定格内であるにもかかわらず、接点が故障するのはなぜですか？
A：抵抗（AC-1）定格を見た可能性がありますが、誘導性負荷を切り替えています。または、環境温度が高すぎて、熱ディレーティングが必要になります。データシートの利用カテゴリーを確認してください。.
Q：ソリッドステートリレー（SSR）でこの問題を解決できますか？
A：はい。SSRには可動部品がないため、機械的に溶着または消耗することはありません。ただし、過電圧スパイクによる損傷を受けやすいため、バリスタ保護は、電気機械式リレーよりもSSRの方がさらに重要です。.
Q：これらのリレーの配線端子台に関する詳細情報はどこで入手できますか？
A：適切な終端処理は、リレーの選択と同じくらい重要です。当社の 当社の パネル配線のベストプラクティスについて確認してください。.
