午前6時15分。あなたの携帯電話が鳴ります。.
それは、あなたが6か月前に配線したマリーナの施設管理者からです。屋外照明パネルが故障しています。電気技師が建物の外壁に取り付けられたジャンクションボックスを開けると、塩で覆われた端子と腐食したワイヤーの端がすべてを物語っています。水が浸入し、腐食が広がり、回路が故障しました。.
コールバックには、腐食した部品の交換、再配線、適切な耐候性エンクロージャへのアップグレードに、人件費と材料費で2,800ドルかかります。元の標準ジャンクションボックスの費用は12ドルでした。指定すべきだったIP65耐候性ボックスは？35ドルです。.
では、耐候性ジャンクションボックスと標準ジャンクションボックスを実際に区別するものは何でしょうか？また、このようなことが二度と起こらないように、適切な保護レベルをどのように選択すればよいでしょうか？
簡単な答え：耐候性対標準ジャンクションボックス

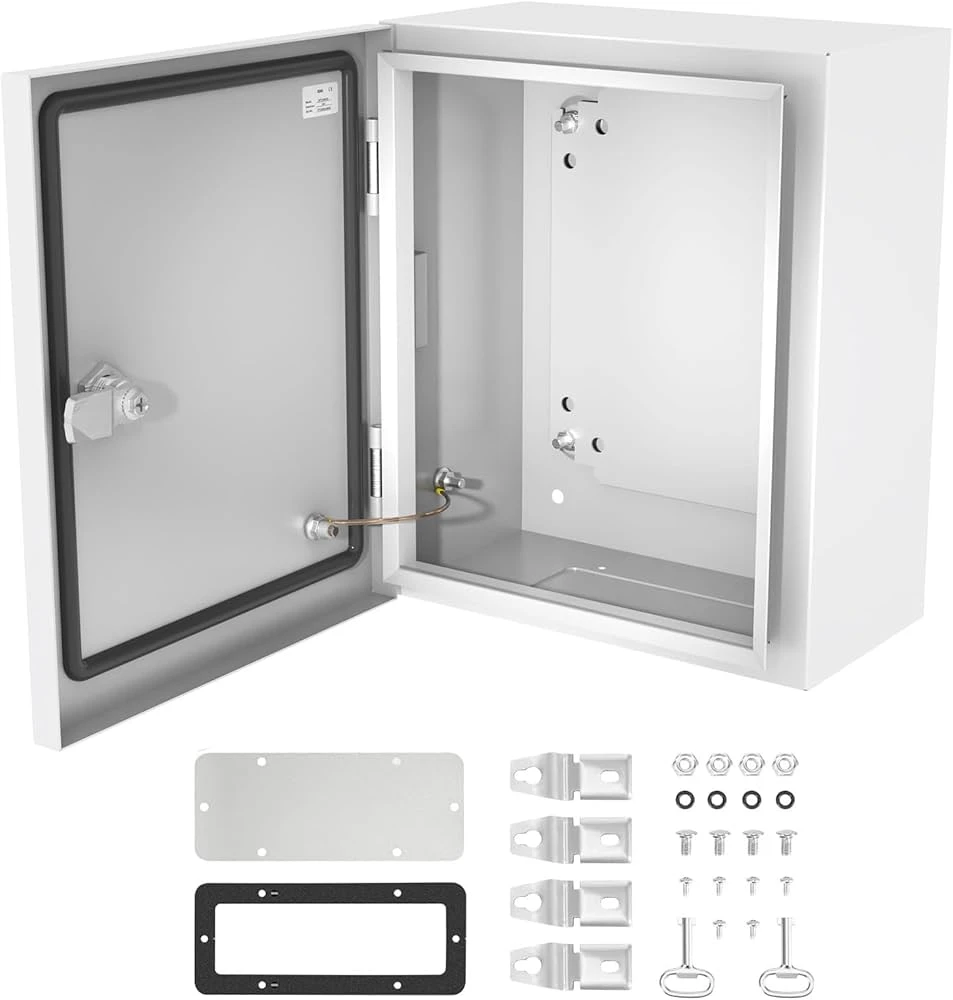

核心的な違いは、 試験済みの環境保護. 標準ジャンクションボックス （通常、NEMAタイプ1または屋内定格）は、乾燥した管理された屋内環境での粉塵や偶発的な接触に対する基本的な保護を提供します。シンプルなスナップオンまたはネジ式カバーを使用し、ケーブルエントリは多くの場合、基本的なコネクタ付きのノックアウト穴であり、塗装されたスチールや基本的なABSプラスチックなどの材料は、最小限の耐腐食性しか提供しません。.

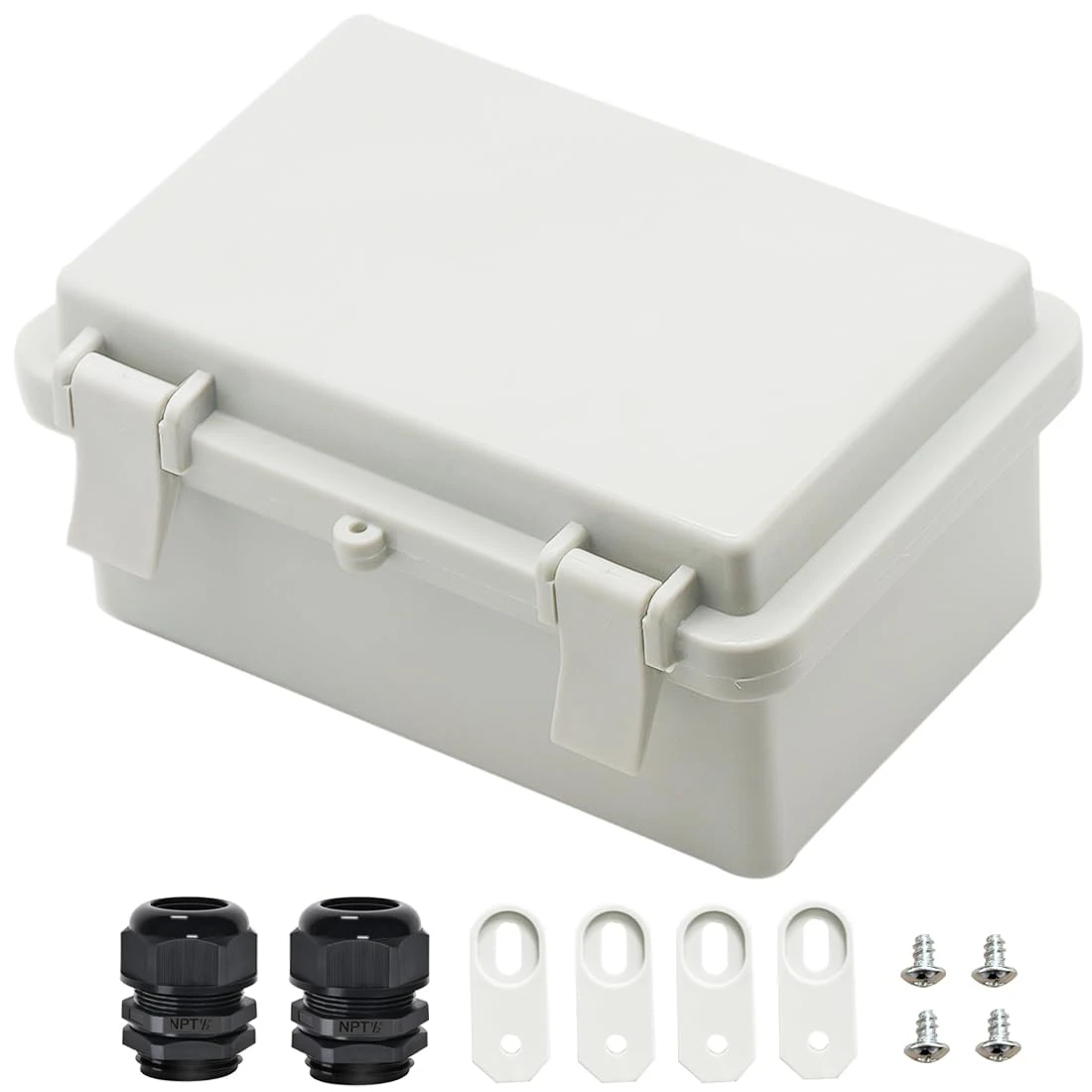

耐候性ジャンクションボックス は、環境からの侵入に対する検証済みの保護を備えた設計されたエンクロージャです。IP65、IP66、IP67、またはIP68などのIP（侵入保護）規格、またはタイプ3R、4、4X、6、および6PなどのNEMA規格に基づいて評価されています。これらのボックスは、カバーに連続的なガスケットシール、圧縮継手付きのねじ式ケーブルグランド、およびUV安定化ポリカーボネート、ダイカストアルミニウム、またはステンレス鋼などの耐腐食性材料を備えています。.
これは単なる価格差ではありません。 保護の分かれ目. です。IPおよびNEMAの定格は、実際の耐久性を予測する検証済みのテストプロトコルを表しています。その分かれ道の間違った側を選択すると、機器を危険にさらすだけでなく、故障モードを保証することになります。.
重要な仕様全体でどのように比較されるかを以下に示します。
| 仕様 | 標準ジャンクションボックス | 耐候性ジャンクションボックス |
| 主要機能 | 乾燥した屋内環境でワイヤースプライスを保護します | 湿った、屋外、または過酷な環境でワイヤースプライスを保護します |
| 一般的な定格 | NEMAタイプ1（屋内、基本的な保護） | IP65–IP68; NEMA 3R、4、4X、6、6P（屋外、湿った、水没可能） |
| 防塵 | 限定的（小さな粒子の侵入の可能性あり） | IP5X（防塵）からIP6X（防塵、侵入ゼロ） |
| 防水保護 | なし（湿った暴露に対して評価されていません） | IPX5（ウォータージェット）からIPX8（連続水没） |
| シール構造 | ガスケットなし; シンプルなスナップオンまたはネジカバー | 連続ガスケットシール（EPDM、シリコン、ポリウレタン） |
| ケーブルエントリー | 基本的なコネクタ付きのノックアウト; シールなし | 圧縮シール付きのねじ式ケーブルグランド; IP定格のエントリ |
| 材料 | 塗装されたスチール、基本的なABSプラスチック | UV安定化ポリカーボネート、ダイカストアルミニウム、304ステンレス鋼 |
| 温度範囲 | −17°C〜80°C（ABS）; 限定的な屋外暴露 | −40°C〜120°C（ポリカーボネート）; 極端な温度とUV暴露向けに設計 |
| 耐食性 | 最小限（塗装されたスチールは錆びる; ABSはUVで劣化する） | 高い（ポリカーボネートはUV安定化; アルミニウム/ステンレス鋼は自然に耐性がある） |
| NEC湿潤場所 | ❌ 湿潤場所向けにリストされていません（NEC 314.15に違反） | ✅ NEC 314.15に従って湿潤場所向けにリストされています |
| 最良の使用例 | 屋内電気室、乾燥した地下室、保護されたユーティリティスペース | 屋外の壁、駐車場、屋上、沿岸地域、地下の保管庫 |
| 標準的な費用範囲 | 5ドル〜20ドル/ボックス | 25ドル〜50ドル（ポリカーボネートIP65）; 160ドル〜340ドル（ステンレス鋼IP66/IP68） |
| 期待寿命 | 屋内で5〜10年; 屋外で2年未満（腐食/UV劣化） | 屋外で15〜25年以上（UV安定性材料、密閉構造） |
保護能力と耐久性の著しい違いに気づきましたか？冒頭の2,800ドルのコールバックは、10ドルのコスト差を交渉可能として扱うのではなく、検証済みの環境保護の価格として認識するときに発生します。.
「耐候性」の実際の意味：IP定格とNEMA規格
“「耐候性」は曖昧なマーケティング用語ではありません。 試験済み、検証済みの保護レベル 国際規格および北米規格によって定義されています。IP65定格またはNEMAタイプ4Xマーキングが表示されている場合は、実際の環境暴露をシミュレートする特定のテストプロトコルの結果を見ています。.
耐候性ジャンクションボックスを管理する2つの規格：
IEC 60529（IPコード）： 侵入保護定格を定義する国際規格。国際電気標準会議によって発行され、IEC技術委員会70によって維持されており、現在の統合版（1989+A1:1999+A2:2013）は、最大72.5 kVの電気および電子機器エンクロージャに適用されます。IPコードは2桁の形式を使用します—IPXX—最初の桁は固体粒子の保護（0〜6）を評価し、2番目の桁は液体の侵入保護（0〜9）を評価します。2025年12月現在、IEC 60529はIP定格のグローバルリファレンスであり続けています。.
NEMA 250（電気機器用エンクロージャ）： 北米の規格であり、全米電気製造業者協会によって発行されています。NEMA 250は、特定の環境条件（屋内、屋外、腐食性、危険性）に対するエンクロージャタイプを定義し、IP定格を超えるテストを含みます。IEC 60529が粉塵と水の侵入のみに焦点を当てている場合、NEMA 250は耐腐食性（塩水噴霧試験）、氷荷重（タイプ3S）、および危険場所での機能に関する要件を追加します。NEMAタイプはIP定格と直接同等ではありませんが、NEMA 250の附属書Aは、おおよその変換表を提供します。.
プロのヒント： 北米の設置では、NECコンプライアンスとAHJ（管轄当局）の承認を確実にするために、NEMAタイプを指定します。国際プロジェクトの場合、または特定の粉塵/水暴露シナリオをターゲットにする場合は、IP定格を指定します。それらは互換性があると想定しないでください—NEMAテストは、IP定格が対処しない条件（腐食や氷結など）をカバーしています。.

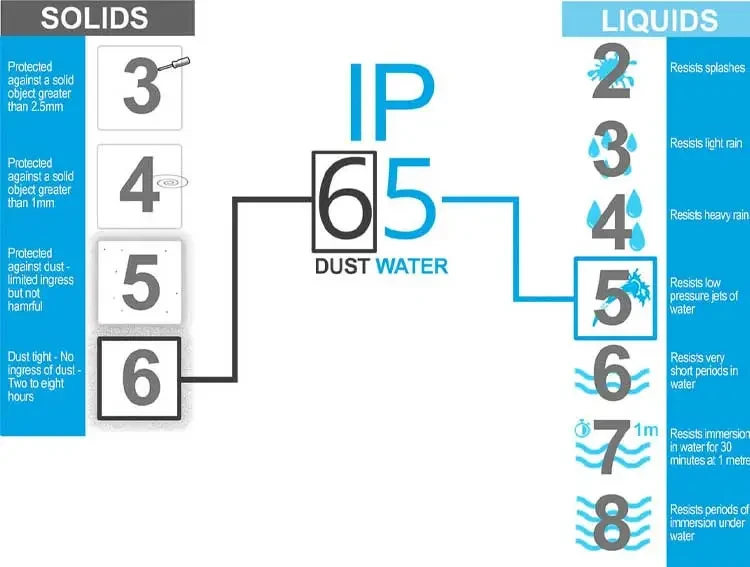

IP定格システム：数字の解読
IPコードは、環境保護を2つの独立した次元に分解します。 固体粒子の侵入 （最初の数字）および 液体の侵入 （2番目の数字）。各数字が実際に何をテストしているかを理解すること（単なるラベルだけでなく）は、ボックスが特定の環境で生き残るかどうかを判断するのに役立ちます。.
最初の数字：粉塵および固形物に対する保護（IPXX）
ジャンクションボックスの場合、実際には2つの定格のみが重要です。
IP5X – 防塵
限定的な粉塵の侵入は許可されますが、安全な動作を妨げたり、危険なレベルまで蓄積したりする量ではありません。このテストでは、エンクロージャーを負圧下（最悪の侵入をシミュレートするため）で、密閉されたチャンバー内で8時間、空気中の粉塵（タルカムパウダーなど）にさらします。テスト後、内部検査により有害な粉塵の蓄積がないことを確認します。.
実際の状況： IP5Xは、時折細かい粉塵が予想されるが、損傷レベルまで蓄積しないほとんどの屋外用途に適しています。都市部/郊外の建物の外装、駐車場照明、HVAC機器パッドなどを考えてください。.
IP6X – 防塵
粉塵の侵入ゼロ。内部部品との接触に対する完全な保護。このテストでは、IP5Xと同じ粉塵チャンバープロトコルを使用しますが、合格基準はより厳しく、負圧暴露後8時間後にエンクロージャー内に目に見える粉塵がまったくないことです。.
実際の状況： IP6Xは、過酷な産業環境（セメント工場、鉱業、穀物処理）、砂漠の設置、および粉塵の蓄積が電気的故障を引き起こしたり、可燃性の粉塵の危険性をもたらす可能性のある場所で必要です。.
プロからのアドバイス：粉塵の分かれ道。. IP5XとIP6Xの違いは、「粉塵が害を及ぼさない」と「粉塵が侵入できない」の違いです。ほとんどの商業用屋外設置（駐車場、建物の外装）では、IP5Xで十分であり、コストも低くなります。粉塵が研磨性または導電性である産業環境では、IP6Xのプレミアムを支払ってください。.
2番目の数字：水および液体の侵入に対する保護（IPXX)
これは、耐候性定格が具体的になる場所であり、多くの仕様作成者がコストのかかる間違いを犯す場所です。.
IPX5 – ウォータージェット
あらゆる方向からのウォータージェットに対する保護。このテストでは、6.3 mmのノズルを使用して、表面積1平方メートルあたり3分間、あらゆる角度からエンクロージャーに3メートルの距離から30 kPa（4.4 psi）で毎分12.5リットルを供給します。合格基準：安全な動作を妨げるような水の侵入がないこと。.
実際の状況： IPX5は、大雨、近くの機器からの水しぶき、および時折のホース洗浄（低圧ガーデンホース）に対応します。激しい雨にさらされる屋外ジャンクションボックスの最小要件です。.
IPX6 – 強力なウォータージェット
強力なウォータージェットに対する保護。このテストは、12.5 mmのノズルを使用して、3メートルの距離から100 kPa（14.5 psi）で毎分100リットルを供給するようにエスカレートします。期間と合格基準はIPX5と同じです。.
実際の状況： IPX6は、高圧洗浄が予想される場所（食品加工施設、化学プラント、海洋デッキ設置、洗車設備エリア）で必要です。誰かが高圧洗浄機で洗浄する可能性がある場合（意図的または偶発的に）、最低限IPX6が必要です。.
IPX7 – 一時的な浸水
最大1メートルの深さまで30分間の一時的な浸水に対する保護。このテストでは、エンクロージャーの最下点を水面下1メートル、最高点を水面下0.15メートル（または小型エンクロージャーの場合は完全に水没）にして水没させます。30分後、内部検査により有害な影響を引き起こす水の侵入がないことを確認します。.
実際の状況： IPX7は、一時的な浸水を受けるジャンクションボックス（洪水が発生しやすい地域の屋外地上設置、時折水の侵入がある地下保管庫、スプリンクラーの過剰散水を受ける景観照明）に必要です。.
IPX8 – 継続的な浸水
メーカーが指定した深さと期間での継続的な浸水に対する保護（通常、長期間にわたって1.5〜3メートル）。テスト条件はメーカーが宣言し、認証中に検証されます。IPX7のような単一の「IPX8テスト」はありません。.
実際の状況： IPX8は、恒久的に水没する用途（水中照明、サンプポンプ接続、滞留水の影響を受ける地下ユーティリティ保管庫）に必須です。メーカーが宣言したテストの深さと期間がアプリケーションと一致していることを常に確認してください。.
浸水の落とし穴：IPX7/IPX8 ≠ IPX5/IPX6
ここに、多くの仕様作成者が陥る重大な間違いがあります。 水の保護等級は累積的ではありません。. IPX7定格のエンクロージャーは一時的な浸水テストに合格していますが、 ない 必ずしもジェットテスト（IPX5またはIPX6）に合格しているわけではありません。IEC 60529規格は、浸水テスト（IPX7/IPX8）とジェットテスト（IPX5/IPX6）が異なる保護メカニズムを検証し、一方に合格しても他方に合格することを意味するものではないことを明示的に述べています。.
これがなぜ重要なのか: IP67（防塵、一時的な浸水）定格のジャンクションボックスは、高圧洗浄機で叩かれると壊滅的な故障を起こす可能性があります。滞留水を防ぐように設計されたガスケットとケーブルグランドシールは、方向性のある水圧に耐えられない場合があります。アプリケーションに潜在的な浸水と そして ジェット暴露（時折洪水が発生するが、ホースで洗浄される屋外設置など）の両方が含まれる場合は、 二重認証が必要です。IP65/IP67またはIP66/IP68とマークされており、両方のテストレジームに合格していることを示します。.
プロのヒント： ウォータージェットと浸水の可能性の両方がある場合は、常に二重IPマーキングを確認してください。「IP67」とだけマークされたボックスは、浸水に対応できることを示していますが、ジェット抵抗については何も示していません。「IP65/IP67」とマークされたボックスは、両方のテストに合格しており、両方の暴露に対応できます。.
北米のNEMA定格：タイプ3R、4、4X、6、6P
IP定格が国際的な仕様を支配していますが、北米の設置では通常、 NEMA 250エンクロージャータイプ. を参照します。NEMA定格は、単なるブランド変更されたIP番号ではありません。粉塵と水の侵入を超えて、環境および機能要件（耐食性、氷の負荷、危険区域の規定）を追加します。.
耐候性ジャンクションボックスに関連するNEMAタイプを次に示します。
タイプ3R – 屋外の雨、みぞれ、雪
雨、みぞれ、雪、および外部の氷の形成に対する保護が必要な屋外での使用向けに設計されています。タイプ3Rは、粉塵、風で吹き飛ばされた粉塵、またはホースで直接噴射された水に対する保護を提供しません。これは、垂直方向の降水専用です。エンクロージャーは、垂直方向から最大15度の角度で落下する場合、雨やみぞれの侵入を防ぐ必要があります。.
実際の状況： タイプ3Rは、雨が主な懸念事項である一般的な屋外設置（建物の壁の屋外ジャンクションボックス、ポールに取り付けられた機器、屋上設置）の最小要件です。費用対効果が高いですが、粉塵の多い環境や洗浄される場所には不十分です。.
NEMAからIPへの大まかな相当： おおよそIP24（> 12 mmの固形物およびあらゆる方向からの水しぶきから保護）。この同等性は方向性のあるガイダンスであり、認証ではないことに注意してください。.
タイプ4 – 屋外防水
雨、雪、風で吹き飛ばされた粉塵、水しぶき、およびホースで直接噴射された水に対する保護を提供します。タイプ4は、水流にさらされた場合でも防水性を維持する必要があります（高圧洗浄機ほど厳しくはありませんが、雨よりも攻撃的です）。.
実際の状況： タイプ4は、単純な雨を超える水にさらされる設置（近くのプロセスからのスプレーを受ける機器、荷積みドックまたは洗浄エリアの近くの場所、またはホース洗浄が発生する可能性のある場所）に必要です。風で吹き飛ばされた粉塵から保護するため、粉塵の多い屋外環境に適しています。.
NEMAからIPへの大まかな相当： おおよそIP66（防塵、強力なウォータージェット）。繰り返しますが、これはガイダンスであり、同等性ではありません。NEMAタイプ4テストには、IPX6プロトコルとは異なる特定の水流テストが含まれています。.
タイプ4X – 屋外防水、耐腐食性
タイプ4のすべての保護に加えて、強化された耐腐食性。タイプ4Xエンクロージャーは、ステンレス鋼、ガラス繊維強化ポリエステル、ポリカーボネート、またはASTM B117に従って200時間以上の塩水噴霧試験に合格するその他の材料で構成されています。.
実際の状況： タイプ4Xは、沿岸設置（海水から10マイル以内）、化学処理環境、食品/飲料施設（頻繁な化学洗浄）、および腐食性汚染物質が存在する場所で必須です。タイプ4を超えるコストプレミアム（通常20〜40%）は、塩水噴霧または化学物質への暴露下で腐食しない材料の代金です。.
プロからのアドバイス：腐食税。. 海が見えたり、匂いがしたりする場合、または施設で腐食性の洗浄剤を使用する場合は、最初からタイプ4Xを指定してください。3年目に腐食したタイプ4ボックスを交換する費用は、最初の4Xプレミアムよりもはるかに高くなります。.
タイプ6 – 水中、一時的な浸水
タイプ4のすべての保護に加えて、限定された深さ（通常、メーカーの宣言に従って6フィートで30分間）での一時的な水没に対する耐性を提供します。タイプ6は、静水圧下で水密である必要があり、水没後の水の侵入テストに合格する必要があります。.
実際の状況： タイプ6は、洪水が発生しやすい地上レベルの屋外設置（時折水の侵入がある地下保管庫、暴風雨による水の蓄積が発生しやすい低地、または季節的に水位が高くなる水域の近くの設置）に必要です。.
NEMAからIPへの大まかな相当： おおよそIP67（防塵、最大1メートルまでの一時的な浸水）。.
タイプ6P – 水中、長時間の浸水
すべてのType 6保護に加え、より深い深度での長時間の水没に対する耐性を提供します（メーカー指定、通常は20フィート以上で長期間）。Type 6Pエンクロージャーは、より高い静圧下でも水密性を維持する必要があり、多くの場合、強化された構造と強化されたシール設計が特徴です。.
実際の状況： Type 6Pは、滞留水のある地下ユーティリティボールト、ポンプ場、下水リフトステーション、および恒久的に水没または頻繁に浸水する用途に必要です。これは、利用可能な最高のNEMA防水保護です。.
NEMAからIPへの大まかな相当： おおよそIP68（防塵、メーカー仕様による連続浸漬）。.
ネマ vs IP：単純に変換できない理由
NEMA 250 Annex Aには、NEMAタイプを近似IP定格にマッピングする換算表が含まれていますが、これは危険な過信を生み出します。. NEMAとIPは異なるものをテストします。
- NEMAには腐食試験が含まれています。 Type 3X、4X、および6Pの塩水噴霧試験（ASTM B117）。IP定格は腐食にまったく対処していません。.
- NEMAには氷荷重試験が含まれています。 Type 3Sは、エンクロージャーが氷で覆われた状態でも動作可能であることを要求します。IPには同等のものはありません。.
- NEMAは構造上の特徴を指定します。 ラッチ、ヒンジ、取り付け規定。IPは侵入のみをテストし、機械的機能はテストしません。.
- NEMAは危険場所に対処します。 一部のNEMAタイプ（12、12K）は、特定の産業環境を対象としています。IPは危険区域を分類しません。.
NEC管轄下で作業している場合、または北米でAHJの承認が必要な場合は、NEMAタイプを指定してください。建築検査官は、「IP66なのでNEMA 4のようなものです」という説明をコンプライアンスとして受け入れません。国際プロジェクトの場合、または正確な粉塵/水侵入仕様が必要な場合は、IP定格を使用してください。.
構造の違い：防水ボックスが水を遮断する方法
保護レベルの定格（IP65、NEMA 4Xなど）は、魔法によって達成されるものではありません。それらは、環境からの侵入に対する障壁を作成する特定の建設技術の結果です。防水ボックスがどのように構築されているかを理解することで、受け取り、設置、およびメンテナンス中に何を検査すべきかがわかります。.
ガスケットシールシステム
水の侵入に対する主要な防御は、 ガスケットシール ボックス本体とカバーの間です。標準的な屋内ジャンクションボックスは、弾性シール材を使用せずに金属同士またはプラスチック同士の接触を使用します。水、粉塵、および空気は、隙間を自由に通過します。防水ボックスは、カバーが固定されると圧縮される連続ガスケットシールを採用し、バリアを作成します。.
ガスケットの材料と用途：
- EPDM（エチレンプロピレンジエンモノマー）： UV、オゾン、および風化に対する優れた耐性。温度範囲は-40°C〜+ 120°Cです。屋外IP65 / IP66ボックスで広く使用されています。オイルおよび石油製品との接触で劣化します。.
- シリコーン： 優れた温度範囲（-55°C〜+ 200°C）、優れたUVおよび耐候性。EPDMよりも高価です。高温環境および極端な気象サイクルが発生する場所で使用されます。.
- ポリウレタンフォーム（FIPFG – 現場発泡ガスケット）： 製造中に、膨張するポリウレタンフォームの連続ビードがボックスの接合面に適用され、カスタムフィットのガスケットプロファイルが作成されます。ポリカーボネートエンクロージャーで一般的です。優れたシール性能を発揮しますが、繰り返し開閉サイクルではEPDMよりも耐久性が劣ります。.
- ネオプレーン： 適度な耐油性を備えた優れた汎用ガスケット材料。温度範囲は-30°C〜+ 100°Cです。最新の防水ボックスでは、EPDMよりも一般的ではありません。.
ガスケットプロファイル：
- フラットコンプレッションガスケット： ガスケット材料のフラットストリップが、一方の接合面の溝に配置されます。シンプルで低コスト、適切に圧縮された場合、IP65に効果的です。.
- Oリングシール： 溝に配置された丸いプロファイルのガスケットは、高い圧縮下で優れたシール性能を提供します。IP67 / IP68水中ボックスで一般的です。.
- ガスケット付きの舌と溝： ボックスとカバーは、溝に配置されたガスケットを備えたインターロックプロファイルを特徴としています。アライメントと一貫した圧縮を提供します。NEMA 4XおよびIP66設計でよく使用されます。.
プロのヒント：ガスケットのギャンブル。. ガスケットシールは、特にUV曝露および熱サイクルで、時間の経過とともに劣化します。メンテナンス中に防水ボックスを検査するときは、ガスケットにひび割れ、圧縮永久ひずみ（永久変形）、または硬化がないか確認してください。劣化したガスケットは、IP65ボックスをIP20の故障に変えます。過酷な屋外環境では、5〜7年ごとにガスケットを交換してください。.
ケーブルエントリシーリング
カバーの完璧なガスケットシールは、シールされていないケーブルエントリから水が流れ込む場合は無意味です。防水ジャンクションボックスは、 ねじ込み式ケーブルグランド （コードグリップまたはケーブルコネクタとも呼ばれます）を使用して、入ってくるケーブルの周りに圧縮シールを作成します。.
ケーブルグランドの構造：
- ねじ込み式ボディ： NPT（National Pipe Thread）またはメートルねじは、ボックスのねじ込み式ノックアウトまたは事前に形成された穴にねじ込まれます。ねじ山は、ボックスの壁に対して機械的シールを作成します。.
- 圧縮インサート： グランドの内側では、グランドの圧縮ナットを締めると、ゴムまたはエラストマーインサートがケーブルジャケットの周りを圧縮します。これにより、ケーブルに水密シールが作成されます。.
- IP定格： 高品質のケーブルグランドは、独自のIP定格（多くの場合IP68）を備えており、定格性能を達成するには、ケーブルの直径に合わせて適切にサイズ設定する必要があります。.
設置上の重要なポイント： ケーブルグランドは、メーカーが指定したトルクで締め付ける必要があります。締め付けが不十分なグランドは漏れます。締め付けすぎたグランドは、ケーブル絶縁を押しつぶす可能性があります。IP67 / IP68保護が必要な場合は、トルクレンチまたは校正されたインストーラーを使用してください。.
未使用のケーブルエントリポイントの場合、防水ボックスには ねじ込み式プラグ または ブランキングプレート 穴を塞ぐものが含まれています。防水ボックスの未使用のノックアウトを開いたままにしないでください。これは、他のすべてのシールをバイパスする直接的な水の侵入経路です。.
材料の耐食性
シールは水の侵入を防ぎますが、材料の選択は、最終的に水が侵入した場合に何が起こるかを決定します（ガスケットの故障、結露、またはメンテナンス中の偶発的な曝露）。.
ポリカーボネート（UV安定化）：
高い耐衝撃性、優れた耐候性、および広い温度範囲（-40°C〜+ 120°C）を備えた熱可塑性ポリマー。UV安定剤は、日光への曝露による黄変と脆化を防ぎます。非金属であるため、自然に耐食性があります。透明なポリカーボネートバージョンを使用すると、ボックスを開かなくても目視検査できます。.
最適な用途: 一般的な屋外設置、屋上機器、駐車場照明、商業ビルの外装。ほとんどの用途に費用対効果の高い防水ソリューション。.
制限： 高RF環境には適していません（シールドなし）、金属よりも傷やえぐれがつきやすく、化学的耐性が限られています（一部の溶剤やクリーナーはポリカーボネートを攻撃します）。.
ダイカストアルミニウム：
表面酸化層による自然な耐食性を備えた軽量金属。電磁シールドを提供します（敏感な電子機器にとって重要です）。カスタム変更のためにステンレス鋼よりも機械加工が容易です。プラスチックよりも熱を放散します。.
最適な用途: 産業用制御盤、RF / EMIの影響を受けやすいアプリケーション、接地/シールド用の金属エンクロージャーが必要な場所、中程度の腐食性環境。.
制限： アルミニウムは、腐食性の高い環境（海岸の塩水噴霧、化学物質への暴露）で腐食する可能性があります。ポリカーボネートやステンレス鋼よりも衝撃によるへこみが発生しやすいです。熱膨張/収縮により、極端な温度サイクルでガスケットにストレスがかかる可能性があります。.
304ステンレス鋼：
鉄-クロム-ニッケル合金（通常、クロム18％、ニッケル8％）で、優れた耐食性を備えています。クロムは、傷がついたときに自己修復する不動態酸化物層を形成します。孔食、隙間腐食、応力腐食割れに対して高い耐性があります。優れた耐スクラッチ性と耐衝撃性。.
最適な用途: 海岸設備（海洋環境、オフショアプラットフォーム）、化学処理施設、食品/飲料処理（過酷な洗浄剤による頻繁な洗浄）、高破壊行為地域、25年以上の耐用年数を必要とする用途。.
制限： 最高コスト（ポリカーボネートの2〜4倍）。より重い（取り付けが複雑になる）。現場での改造のための機械加工が困難。極端な環境（例：濃縮塩化物、高温酸暴露）では腐食する可能性もあります。.
316ステンレス鋼（オプションのアップグレード）：
304の組成にモリブデン（2〜3％）を追加し、塩化物および海洋環境に対する優れた耐性を提供します。恒久的なオフショア設備または塩素化されたプロセスストリームを備えた化学プラントには、316 SSを指定してください。304に対するコストプレミアム：通常30〜50％。.
標準ボックスが故障する場合：実際の故障モード
保護等級は抽象的な数値ではありません。環境暴露がエンクロージャーのテストされた能力を超えた場合に発生する特定の故障モードを予測します。耐候性保護が必要な条件で標準のジャンクションボックスを使用すると、次のようになります。.

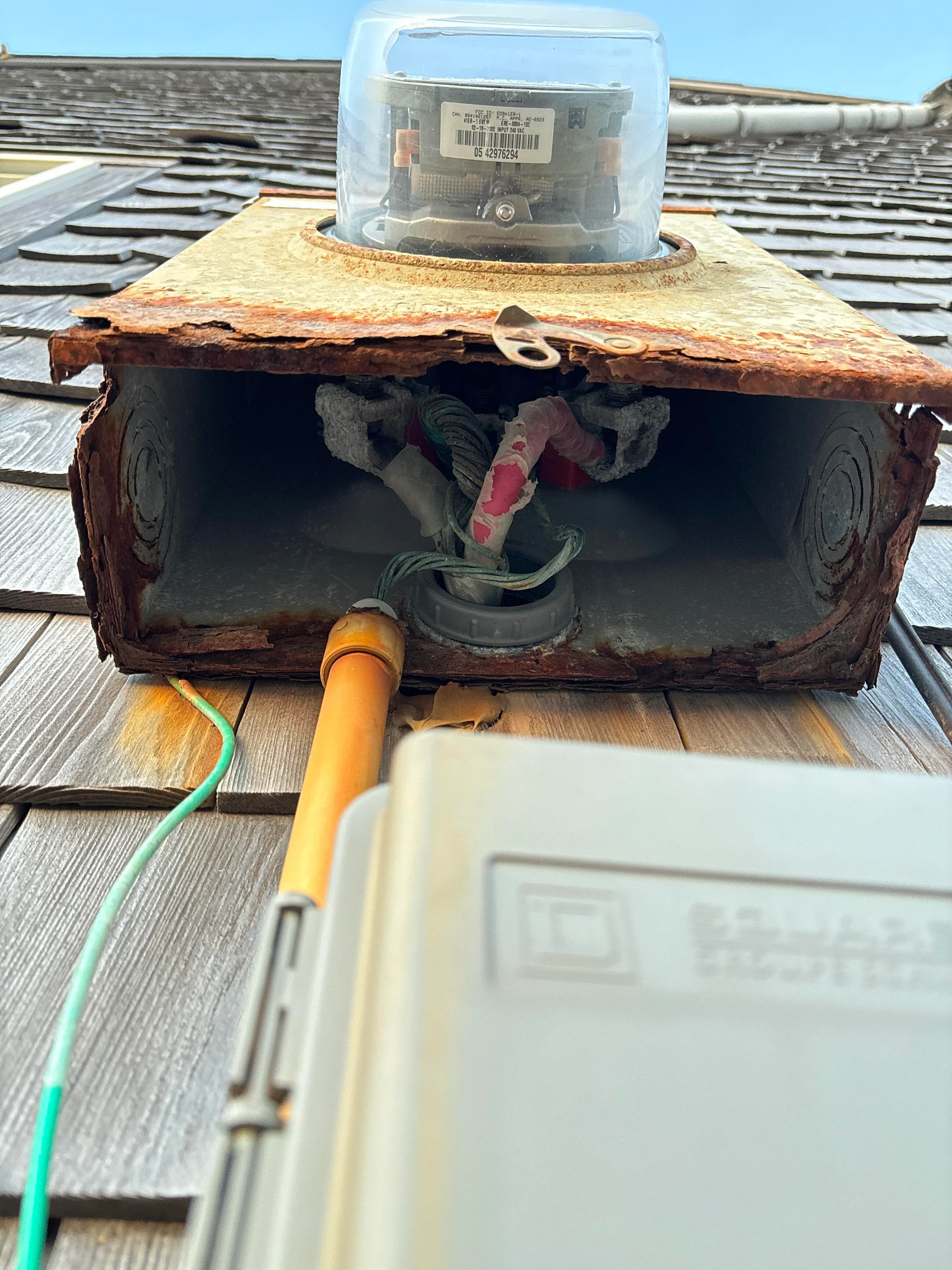

故障モード1：直接的な水の浸入と導体の腐食
雨またはスプレーが、密閉されていないカバーの隙間およびケーブルエントリから侵入します。水がボックスの底に蓄積し、最も低い導体とワイヤナット接続を水没させます。銅導体が酸化（緑色の腐食）、接続抵抗が増加、腐食した接合部で熱が発生し、絶縁が最終的に故障するか、導体がオープン回路になります。.
故障までの時間： 中程度の屋外暴露（建物の外観、覆われているが風雨にさらされる）で6〜18か月。積極的な暴露（直接的な雨、海岸の塩水噴霧）で2〜6か月。.
料金： 故障したボックスあたり800〜3,000ドル（診断、腐食した導体の交換、適切な耐候性エンクロージャーの設置、およびダウンタイムコストの人件費）。.
故障モード2：密閉されたボックス内の内部凝縮
これは厄介なものです。標準のボックスは、「軒下」または「保護された場所」に設置され、直接雨にさらされることはありません。温度サイクル（暑い日、涼しい夜）により、ボックス内の空気が膨張および収縮し、密閉されていない隙間から湿った空気が引き込まれます。ボックスが夜間に冷えると、水蒸気が内部表面と導体に凝縮します。何百もの熱サイクルにわたって、ボックスが雨にさらされなくても腐食が蓄積します。.
故障までの時間： 毎日の温度変化と湿度に応じて12〜36か月。海岸設備はこれを加速します（空気中の塩分が各凝縮サイクルで堆積します）。.
料金： モード1と同様ですが、診断がより困難です（「カバーの下にあるのに、どうして水が入ったのか？」）。根本原因（凝縮）が認識されない場合、繰り返しの故障につながります。.
プロのヒント：凝縮トラップ。. “「保護された場所」は「水分がない」という意味ではありません。毎日の温度変化が15°Cを超える屋外設備は、凝縮のリスクを生み出します。湿った空気の循環を防ぐために、覆われた場所でも密閉されたケーブルエントリを備えた耐候性ボックスを使用してください。.
故障モード3：非安定化プラスチックのUV劣化
基本的なABSプラスチック製のジャンクションボックスは、直射日光に12〜24か月さらされると脆くなります。UV放射はポリマー鎖を破壊します。ボックスは壊れやすくなります。適度な衝撃（メンテナンス作業、雹、風で運ばれる破片）により、エンクロージャーにひびが入ります。ひびが入ると、水の浸入が続き、モード1の故障につながります。.
故障までの時間： 脆化まで12〜24か月、ひび割れから電気的故障まで6〜12か月。.
料金： 500〜1,500ドル（エンクロージャーの交換、人件費、通常は定期的なメンテナンス中または気象イベント後に発見されます）。.
故障モード4：ファスナーとヒンジの腐食
標準のジャンクションボックスは、コーティングされていないスチール製のネジ、ヒンジ、ラッチを使用しています。屋外暴露では、これらが最初に腐食します（異種金属接合部での優先的なガルバニック腐食）。腐食したネジが固着します（メンテナンスのためにカバーを取り外すことができません）。腐食したヒンジが故障します（カバーが外れます）。腐食したラッチがカバーを固定できません（風が吹き飛ばし、水の浸入が続きます）。.
故障までの時間： 海岸環境で6〜12か月、内陸で12〜24か月。.
料金： 300〜800ドル（ステンレス製のファスナーの交換で修理できる場合がありますが、腐食がボックス本体に広がると、多くの場合、エンクロージャー全体の交換が必要になります）。.
故障モード5：粉塵の蓄積とトラッキング
ほこりの多い産業環境または砂漠環境では、細かいほこりが密閉されていない隙間から侵入します。時間の経過とともに、ほこりがバスバー、端子、および導体に蓄積します。水分（湿度、凝縮）が導電性のほこりと結合して、トラッキングパスを作成します。これは、絶縁を介した段階的な電気的破壊です。結果：断続的な短絡、アーク放電、および最終的な壊滅的な故障（火災のリスク）。.
故障までの時間： ほこりの導電率と水分レベルに応じて、大きく異なります（6か月から5年以上）。.
料金： 1,000〜5,000ドル以上（火災による損傷の可能性、機器の交換、調査費用、保険の関与の可能性を含む）。.
アプリケーション決定ガイド：環境への保護のマッチング
標準のジャンクションボックスと耐候性ジャンクションボックスのどちらを選択するか、および適切な耐候性等級を選択するかは、設置環境を保護テスト基準に対して体系的に評価することにかかっています。以下に決定フレームワークを示します。
ステップ1：場所のカテゴリを決定する
屋内、温度管理（特別な保護は不要）
環境：内部電気室、オフィススペース、住宅のインテリア、空調されたサーバー室。.
暴露：安定した温度、低い湿度、通常の建物レベルを超えるほこりなし、水の暴露なし。.
推奨： 標準のNEMAタイプ1ジャンクションボックス。耐候性保護にお金を払う必要はありません。.
屋内、非温度管理（防塵が必要な場合があります）
環境：倉庫、暖房のない保管場所、機械室、ガレージ。.
暴露：温度サイクル、中程度の湿度、換気または活動からのほこり、時折の水分（漏れ、凝縮）。.
推奨： 清潔な倉庫には標準のNEMA 1。ほこりの多い製造エリアにはNEMA 12（産業用、防塵）を検討してください。洗浄または高湿度のある機械室にはNEMA 4を検討してください。.
屋外、直接降水から保護
環境：屋根の張り出しの下、軒下、耐候性キャビネットまたはシェルター内。.
暴露：温度サイクル、湿度（凝縮のリスク）、風で運ばれるほこり、間接的な水分、UV暴露。.
推奨： 最小IP54またはNEMA 3R。より良い：凝縮による故障を防ぐためにIP65またはNEMA 4。「保護された」場所でも、ボックスが屋外から見える場合は、UV安定化ポリカーボネートを使用してください（間接的なUVでも非安定化プラスチックが劣化します）。.
屋外、直接降水暴露
環境：建物の外壁、屋上、ポールに取り付けられた機器、駐車場照明。.
暴露：雨、雪、みぞれ、UV、温度サイクル、風、湿度。.
推奨： 最小NEMA 3RまたはIP65。ほこりの多い環境（工業用地、建設現場）の場合は、防塵保護のためにNEMA 4またはIP66にアップグレードしてください。.
屋外、ホースダウンまたは高圧洗浄エリア
環境：食品加工の外観、化学プラント、洗車施設、荷積みドック、海洋デッキ機器。.
暴露：高圧水噴射、化学物質、温度サイクル、UV。.
推奨： 最小NEMA 4またはIP66。腐食性化学物質（塩水、洗浄剤）が存在する場合は、ステンレス鋼または耐薬品性ポリカーボネートを備えたNEMA 4Xを指定してください。.
洪水が発生しやすいまたは一時的な水没のリスク
環境：洪水地帯の地上設置、低地、雨水排水溝の近く、景観照明。.
暴露：一時的な水没（数時間から数日）、滞留水、シルト/破片。.
推奨： 最小NEMA 6またはIP67。すべてのケーブルエントリがIP68定格のケーブルグランドで密閉されていることを確認してください。可能な場合は、予想される洪水レベルより上にボックスを取り付けてください。.
恒久的な水没または地下保管庫
環境：滞留水のあるユーティリティ保管庫、サンプの場所、水中照明、ポンプステーション。.
暴露：継続的または頻繁な水没、静水圧、シルト、潜在的な汚染物質。.
推奨： NEMA 6PまたはIP68。メーカーが宣言する試験深度と持続時間が、お客様の用途を超えることを確認してください。腐食性の水が存在する場合は、316ステンレス鋼を使用してください。.
ステップ2：腐食性環境の評価
海岸（塩水から10マイル以内）：
塩水噴霧は腐食を劇的に加速させます。標準的な塗装鋼製ボックスは12〜18か月で故障します。最低でもNEMA 4Xを指定してください。材料：ステンレス鋼（ほとんどの海岸では304 SS、直接のサーフゾーンまたは沖合では316 SS）。代替案：ステンレス製ハードウェアを備えた高耐久性UV安定化ポリカーボネート。.
化学処理または洗浄施設：
化学物質への暴露と頻繁な高圧洗浄。NEMA 4Xを指定してください。材料：ハロゲン化洗浄剤または酸が使用される場合は、316ステンレス鋼。ポリカーボネートは、軽度のアルカリ性洗浄剤にのみ適しています（化学的適合性チャートを確認してください）。.
工業用腐食性（製紙工場、廃棄物処理、石油化学）：
空気中の腐食性汚染物質。NEMA 4Xを指定してください。材料の選択は、特定の汚染物質によって異なります—適合性チャートを参照してください。ステンレス鋼（304または316）が一般的に最良の選択です。.
非腐食性（標準的な屋外、塩または化学物質なし）：
NEMA 4またはIP66で十分です。材料：ほとんどの用途でポリカーボネートが費用対効果に優れています。RFシールドが必要な場合は、アルミニウムも許容されます。.
ステップ3：極端な温度を考慮する
標準範囲（−10°C〜+50°C）：
ほとんどの材料とガスケットは良好に機能します。標準的なEPDMまたはポリウレタンガスケットは許容されます。.
極寒（−20°C未満）：
一部のガスケット材料は脆くなります。シリコーンガスケット（−55°Cまで定格）を指定してください。ポリカーボネートは−40°Cまで延性を維持します。ABSは避けてください（−17°C未満で脆くなります）。.
極暑（+60°Cを超える周囲温度）：
暗いエンクロージャーに直射日光が当たると、内部温度が+80°C以上に上昇する可能性があります。シリコーンガスケットを指定してください。ポリカーボネートは+120°Cに対応します。内部コンポーネントが熱に弱い場合は、優れた放熱のためにアルミニウムまたはステンレス鋼のエンクロージャーを検討してください。.
ステップ4：意思決定マトリックス
| アプリケーション環境 | 最小定格 | 推奨素材 | 標準に対する推定コストプレミアム |
| 屋内、温度管理 | NEMA 1 / IP20 | 塗装鋼、ベーシックABS | ベースライン |
| 屋外、保護、腐食なし | NEMA 3R / IP54 | UV安定化ポリカーボネート | +60–100 |
| 屋外、雨、腐食なし | NEMA 4 / IP65 | UV安定化ポリカーボネート | +100–150 |
| 屋外、ほこりの多い工業用 | NEMA 4 / IP66 | ポリカーボネートまたはダイカストアルミニウム | +120–180 |
| 屋外、海岸（海から10マイル以内） | NEMA 4X / IP66 | 304ステンレス鋼 | +400–600 |
| 高圧洗浄、腐食性 | NEMA 4X / IP66 | 316ステンレス鋼 | +500–700 |
| 一時的な水没、洪水が発生しやすい | NEMA 6 / IP67 | ポリカーボネートまたはアルミニウム | +150–200 |
| 恒久的な水没、腐食性の水 | NEMA 6P / IP68 | 316ステンレス鋼 | +600–800 |
プロのヒント： 迷った場合は、最初の評価よりも1つ上の保護レベルを指定してください。IP65とIP66、またはNEMA 4と4Xのコスト差は、通常、ボックスあたり10〜30ドルです。これは、1回のコールバックと比較するとノイズです。過保護は安価な保険です。.
コスト分析：25ドルの初期費用 vs 2,800ドルのコールバック
耐候性と標準の決定は、しばしば「コスト管理」として捉えられます。—調達部門は12ドルの標準ボックスと35ドルの耐候性ボックスを見て、「なぜ3倍も多く支払うのか？」と尋ねます。これが実際の計算です：
総所有コストの公式：
TCO =（材料費）+（設置 labor）+（故障率×コールバックコスト）+（ダウンタイムコスト）
シナリオ：屋外照明制御、20個のジャンクションボックス
オプションA：標準NEMA 1ボックス
- 材料：20ボックス×12ドル= 240ドル
- 設置：20ボックス×0.5時間×85ドル/時間= 850ドル
- 5年間で予想される故障：12ボックス（屋外暴露での60％の故障率）
- ボックスあたりのコールバックコスト：320ドルの材料+ 240ドルの labor（腐食したボックスと導体の1.5時間の取り外し/交換）+ 180ドルのダウンタイム（3時間の生産損失）= 740ドル
- コールバックの合計：12×740ドル= 8,880ドル
- 5年間のTCO：9,970ドル
オプションB：耐候性IP65ポリカーボネートボックス
- 材料：20ボックス×35ドル= 700ドル
- 設置：20箱 × 0.6時間 × $85/時間 = $1,020（ケーブルグランドの設置のため、やや長め）
- 5年間での予想される故障：1箱（5%の故障率、通常はガスケットの劣化または設置ミスによる）
- コールバック費用：1 × $740 = $740
- 5年間のTCO：$2,460
耐候性によるコスト削減： $9,970 – $2,460 = 5年間で$7,510（75%削減）
「高価な」耐候性ボックスは、20ユニット全体で$7,510のコストを削減します。これは、回避されたコールバックとダウンタイムにおいて、1箱あたり平均$375の節約になります。.
損益分岐点： 約1.2個の標準ボックスが故障した後、累積コールバック費用は、プロジェクト全体の耐候性ボックスの初期プレミアム全体を超えます。ほとんどの屋外設置では、18〜24か月以内に損益分岐点に達します。.
標準ボックスが経済的に理にかなう場合
屋内、乾燥した、温度管理された場所で、環境への暴露が完全にゼロの場合。. ボックスが完成したオフィス、空調された電気室、または乾燥した住宅の地下室にある場合、標準ボックスの故障率はゼロに近づきます。必要のないIP65保護に$35を費やすのは無駄です。.
一時的な設置（12か月未満）。. 電気システムが一時的なもので（建設用電源、イベントのセットアップ、短期プロジェクト）、一般的な故障期間（屋外標準ボックスの場合12〜18か月）よりも長持ちしない場合は、標準ボックスを使用し、メンテナンスの予算を立ててください。.
保護された屋内産業環境で、粉塵の管理が可能な場合。. 清潔な倉庫、軽組立エリア、完成した製造スペース。NEMA 1で十分に対応できます。耐候性の予算は、屋外および過酷な屋内環境のために確保してください。.
NECの湿潤場所の要件：第314.15条の準拠
米国電気工事規程（NEC）は、ジャンクションボックスの環境保護について、 第314.15条：湿潤場所. で規定しています。このセクションはオプションのガイダンスではなく、事実上すべての米国の管轄区域で採用されている強制力のある規定です。314.15を理解することで、耐候性ボックスが単なるベストプラクティスではなく、法的に義務付けられている場合を知ることができます。.
NEC 314.15（A）：湿潤または湿った場所のボックス
“「湿潤または湿った場所では、ボックス、コンジットボディ、およびフィッティングは、ボックス、コンジットボディ、またはフィッティング内に湿気が侵入または蓄積するのを防ぐように配置または装備する必要があります。湿潤場所に設置されるボックス、コンジットボディ、およびフィッティングは、湿潤場所での使用がリストされている必要があります。」”
3つの重要な要件：
- 水分の侵入を防ぐ： エンクロージャーは、水を遮断するように構築されている必要があります（ガスケットシール、密閉されたケーブルエントリ）。.
- 水分の蓄積を防ぐ： たとえ水分が侵入しても、蓄積してはなりません（排水設備、密閉構造）。.
- 湿潤場所用にリストされている： ボックスには、「湿潤場所での使用に適している」または同等の文言が明記された認証マーク（UL、ETL、CSA）が付いている必要があります。.
湿潤場所の定義（NEC第100条）：
地下または土壌と直接接触するコンクリートスラブまたは石積みの設置場所。水またはその他の液体で飽和する可能性のある場所。および天候にさらされる保護されていない場所。.
実用的な解釈： 雨にさらされる屋外設置はすべて湿潤場所です。地盤面下の設置はすべて湿潤場所です。水の蓄積が可能な場所（排水溝、スプリンクラー、洗浄エリアの近く）はすべて湿潤場所です。.
湿った場所の定義（NEC第100条）：
天蓋、ひさし、屋根付きのオープンポーチの下の、部分的に保護された場所、および適度な湿気にさらされる屋内の場所（地下室、納屋、冷蔵倉庫）。.
実用的な解釈： “「保護された」屋外の場所（軒下、耐候性キャビネット内）は、最低でも湿った場所です。暴露の程度によっては、湿潤場所と見なされる場合もあります（例：軒下にあるが、風雨にさらされる場合）。.
準拠 = リストされた耐候性ボックス
標準的な屋内NEMA 1ジャンクションボックスは、 ない 湿潤場所用にリストされていません。屋外または湿潤/湿った場所に設置すると、NEC 314.15に違反します。検査に不合格となり、故障が発生した場合に責任が生じ、機器の保証が無効になります。.
準拠するには、「湿潤場所での使用に適している」または「湿潤場所定格」の文言を含む認証マークが付いたジャンクションボックスを指定します。これには以下が必要です。
- IP65以上の定格（国際市場向けボックスの場合）
- NEMA 3R、4、4X、6、または6P定格（北米市場向けボックスの場合）
- 密閉されたケーブルエントリ（ねじ込み式グランドまたはリストされたシーリングフィッティング）
- ガスケットシールされたカバー
ボックスラベルの認証マーク（UL、ETL、CSAなど）は、該当する規格（UL 50、UL 50E、CSA C22.2 No. 94.2）に従って湿潤場所のテストに合格したことを確認します。認証マークがない = リストされていない = NEC違反。.
プロのヒント： AHJ（建築検査官、電気検査官）がボックスの選択に疑問を呈する場合は、認証マークとラベルの「湿潤場所」のリスト表示を指摘してください。それが文書化されたコード準拠です。リストマークのない「IP65です」は、NEC管轄区域では準拠していません。.
結論：保護レベルの選択チェックリスト
耐候性ジャンクションボックスと標準ジャンクションボックスの選択は、製品カテゴリの問題ではなく、テスト済みの保護レベルを環境への暴露に合わせることです。間違った選択をすると、予測可能な故障モードに陥ります。正しい選択をすると、1箱あたり$10〜$30の追加費用で、15〜25年間のメンテナンスフリーサービスを購入したことになります。.
指定または購入する前に、このチェックリストを使用してください。
✅ 環境アセスメント：
☐ この設置場所は、温度管理された屋内の場所ですか？ → 標準NEMA 1で許容されます。.
☐ これは屋外または湿った場所ですか？ → 耐候性、最低NEMA 3RまたはIP54が必要です。.
☐ 直接的な雨、雪、またはスプレーにさらされる可能性はありますか？ → 最低NEMA 4またはIP65。.
☐ 高圧洗浄が予想されますか？ → 最低NEMA 4またはIP66。.
☐ 一時的な浸水または水没の可能性はありますか？ → 最低NEMA 6またはIP67。.
☐ 恒久的な水没または地盤面下の滞留水はありますか？ → 最低NEMA 6PまたはIP68。.
✅ 腐食リスク：
☐ 設置場所は海水から10マイル以内ですか？ → NEMA 4X、304または316ステンレス鋼。.
☐ 腐食性化学物質または強力な洗浄剤はありますか？ → NEMA 4X、材料の適合性を確認してください。.
☐ 標準的な屋外、特別な腐食性暴露はありませんか？ → ポリカーボネートまたはアルミニウムで許容されます。.
✅ 粉塵環境：
☐ 清潔な屋外/屋内ですか？ → IP5X（防塵）で十分です。.
☐ 粉塵の多い産業環境、研磨性または導電性の粉塵ですか？ → IP6X（防塵）が必要です。.
✅ 温度範囲:
☐ 標準範囲（−10°C～+50°C）？ → すべての材料が適しています。.
☐ 極寒（−20°C未満）？ → シリコンガスケット、ポリカーボネートまたは金属。.
☐ 極暑（周囲温度+60°C超）？ → シリコンガスケット、放熱用の金属エンクロージャー。.
✅ 法規準拠:
☐ NEC 314.15が適用される（米国での設置）？ → ボックスは湿潤/多湿場所用としてリストされている必要があります。.
☐ 認証マークの有無（UL、ETL、CSA）？ → ラベルに「湿潤場所」または同等の表示があることを確認してください。.
☐ すべてのケーブルエントリは、リストされたグランドまたはフィッティングで密閉されていますか？ → 水没用のIP68ケーブルグランド。.
✅ 材料の選択:
☐ コスト重視、一般的な屋外、非腐食性？ → UV安定化ポリカーボネート。.
☐ 海岸、化学薬品、または高腐食環境？ → 304または316ステンレス鋼。.
☐ RFシールドまたは放熱が必要ですか？ → ダイカストアルミニウムまたはステンレス鋼。.
☐ 開けずに目視検査が必要ですか？ → 透明なポリカーボネート。.
✅ 長期コスト:
☐ 予想される故障率とコールバックコストを含む5年間のTCOを計算します。.
☐ 屋外設置の場合、耐候性ボックスは約1.2回の故障後に損益分岐点に達します。.
☐ 迷った場合は、1つ上の保護レベルを指定してください。コールバックのリスクと比較して、コストの差はごくわずかです。.
冒頭のマリーナ設置からの2,800ドルのコールバック？ それは23ドルの決定に帰着しました：標準ボックスが12ドル、耐候性IP65が35ドル。 塩害は予算の圧力を気にしませんでした。 端子が腐食し、回路が故障し、23ドルの節約が2,800ドルの損失に変わりました。.
環境保護は交渉の余地がありません。 それは物理学です。 保護レベルを露出に合わせて、コンプライアンスを確認し、数十年の信頼できるサービスを確保してください。.
参照規格とソース
- IEC 60529:1989+A1:1999+A2:2013（エンクロージャーによる保護等級 - IPコード）
- NEMA 250-2020（最大1000ボルトの電気機器用エンクロージャー）
- NEC 2023 第314.15条（湿潤または多湿場所）
- ASTM B117（塩水噴霧装置の運転に関する標準的な実施方法）
- UL 50（電気機器用エンクロージャー、非環境的考慮事項）
- UL 50E（電気機器用エンクロージャー、環境的考慮事項）
適時性に関する声明
すべての保護等級、規格版、および材料仕様は、2025年12月現在で正確です。 IEC 60529統合版は引き続き最新です。 NEMA 250-2020版が有効です。 NECの参照は2023年版に基づいています。.
VIOX Electric Co., Ltd.向けに作成された記事 – 2025年12月4日
