IP67 と IP68 はどちらも防水等級ですが、IP68 の方が優れた防水性能を備えています。 IP67規格のデバイスは、水深1メートルまで30分間浸水しても耐えられます。一方、IP68規格のデバイスは、メーカーが規定するより深い水深とより長い浸水時間に耐えられます。どちらの規格も完全な防塵性能を備えています。
屋外使用、産業用途、または水にさらされる環境で電子機器を選択する際には、これらの侵入保護規格を理解することが不可欠です。適切なIP等級を選択することで、機器の信頼性の高い動作が保証され、水や粉塵の侵入による高額な損害を防ぐことができます。
IP等級とは？基本的な定義
侵入保護（IP）等級 国際標準は、 IEC 60529 電気筐体が固形物や液体の侵入に対してどの程度保護されているかを分類します。
IP 等級は 2 桁の数字で構成されます。
- 最初の数字（0～6）: 固形粒子および粉塵に対する保護
- 2桁目（0～9）: 水の浸入に対する保護

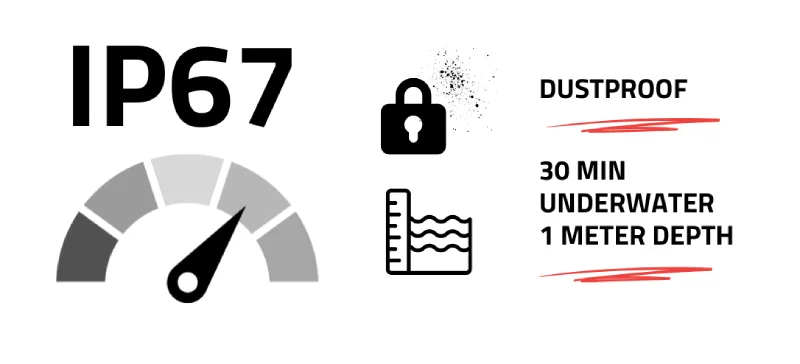

IP67の定義
IP67定格 デバイスが完全に防塵性（6）を備え、最大1メートルの深さまで水に最大30分間浸漬しても耐えられることを意味します（7）。

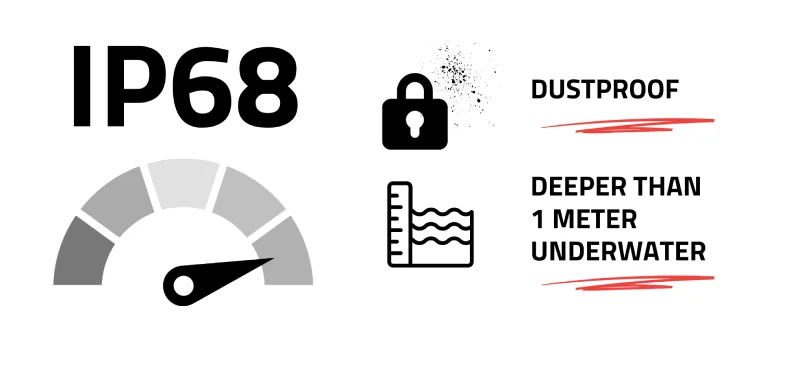

IP68の定義
IP68定格 デバイスが完全に防塵（6）されており、製造元が定義する特定の条件下で、1メートルの深さを超える水に連続して浸漬しても耐えられることを意味します（8）。
IP67とIP68：主な違いの比較
| 特徴 | IP67 | IP68 |
|---|---|---|
| 防塵 | 完全保護（レベル6） | 完全保護（レベル6） |
| 水深 | 最大1メートル | 1メートルを超える場合（メーカー指定） |
| 没入時間 | 最大30分 | 連続（メーカー指定） |
| 代表的なアプリケーション | スマートフォン、屋外カメラ | 潜水器具、潜水艦 |
| コスト係数 | 製造コストの低減 | 製造コストの上昇 |
| 試験基準 | IEC 60529標準化 | IEC 60529 + メーカー仕様 |
| 共通の深さ | 0.15m～1mのテスト | デザインに応じて1.5mから10m以上 |
詳細な水保護分析
IP67防水仕様
IP67 デバイスは、次の条件下で標準化されたテストを受けます。
- テスト期間: 最大30分
- 水深: 0.15メートルから1メートル
- 水温: 室温
- 試験方法: 水循環なしの静的浸漬
⚠️ 安全に関する注意事項: IP67 等級は、高圧水噴流や動水条件に対する保護を保証するものではありません。
IP68防水仕様
IP68 テストはメーカーによって異なりますが、通常は次の内容が含まれます。
- テスト期間: 継続的な浸漬（数時間から数日）
- 水深: 1.5メートルから10メートル以上
- 耐圧性: IP67よりも大幅に高い
- テスト条件: 循環と圧力のシミュレーションが含まれることが多い
専門家のヒント: 「IP68」だけでは正確な深度と持続時間の制限が指定されていないため、IP68 デバイスについては必ず製造元の仕様を確認してください。
アプリケーションと使用例
IP67を選ぶべきタイミング
IP67 は次の場合に最適です:
- 日常生活防水に対応したスマートフォンとタブレット
- 通常の気象条件下での屋外防犯カメラ
- インダストリアル センサー やや湿った環境
- 雨や洗浄にさらされる自動車用電子機器
- プールサイドやビーチで使える家電製品
IP68を選択する場合
IP68 は以下に必須です:
- 水中写真撮影機材
- 海洋航行計器
- スイミングプール照明システム
- 水中ポンプとセンサー
- プロ仕様のダイビング器材
- 水中ドローンとROV
業界アプリケーションの内訳
家電
- スマートフォン: ほとんどの主力携帯電話は現在IP67またはIP68に対応しています
- スマートウォッチ: 水泳に特化したモデルは通常IP68を使用します
- アクションカメラ: プロフェッショナルモデルは、基本的なIP68基準を超えることが多い
産業用途
- プロセス制御センサー: 水中監視用IP68
- 屋外ネットワーク機器: IP67は耐候性に優れています
- 海洋計器: 連続浸水にはIP68が必須
自動車産業
- エンジンベイセンサー: 通常操作時のIP67規格
- 水中車両システム: カスタムIP68+定格が必要
選択基準：適切な評価を選択する方法
段階的な選考プロセス
- 環境を評価する
- 最大予想水深
- 潜在的な水への曝露期間
- 水圧またはジェットの存在
- コストと利益を評価する
- IP67はほとんどのアプリケーションに優れた保護を提供します
- 水没がIP67の制限を超える場合にのみIP68が必要です
- メーカーの仕様を確認する
- IP68の正確な深度と時間定格を確認してください
- 試験基準と条件を確認する
- 長期的な信頼性を考慮する
- IP68は通常、長期間にわたって優れたシール性を提供します
- 初期コストが高いと交換頻度が減る可能性がある
専門家の意思決定フレームワーク
次の場合は IP67 を選択してください:
- 水への曝露は偶発的または一時的である
- 予算の制約は大きい
- 標準的な耐候性で十分です
次の場合は IP68 を選択してください:
- 意図的な水没が必要
- 継続的な水中作業が必要
- 最大限の保護には追加コストをかける価値がある
試験基準と認証
IEC 60529規格の要件
IP67 と IP68 はどちらも国際電気標準会議の規格に準拠する必要があります。
粉塵試験（最初の数字 – 6）：
- ほこりの侵入を完全に防ぎます
- タルカムパウダーチャンバーでの8時間テスト
- 筐体内に塵埃粒子が侵入してはならない
水質検査手順:
- IP67：指定された深さと時間での浸漬試験
- IP68: メーカー定義のパラメータによる拡張浸漬
専門資格認定プロセス
デバイスは認定された研究所でテストを受ける必要があります。
- テスト前の準備: シールの完全性検証
- 環境調整: 温度と湿度の循環
- 浸漬試験: プロトコル仕様に正確に従う
- 試験後検査：内部浸水検査
- ドキュメンテーション: 詳細なテストレポートと認証
よくある誤解と説明
神話と現実
❌ 神話：「IP68は常にIP67よりも優れています」
✅ 現実IP68はコストが高く、多くの用途では不要な場合があります
❌ 神話：「IP等級はあらゆる種類の水への曝露から保護します」
✅ 現実: 高圧ジェットと蒸気はIP68機器でも浸透する可能性があります
❌ 神話「IP等級は永久的で、決して低下することはありません」
✅ 現実: シールは時間の経過とともに劣化するため、メンテナンスが必要になります
トラブルシューティングとメンテナンス
知的財産保護の侵害の兆候
次の警告インジケーターに注意してください。
- シールやガスケットに目に見える亀裂がある
- 透明ハウジング内部の曇り
- 接続点周辺の腐食
- 湿度の高い環境ではパフォーマンスが低下する
メンテナンスのベストプラクティス
- 定期的なシール検査: 6～12ヶ月ごとにガスケットを点検してください
- 適切な清掃: メーカー認定の洗浄剤を使用する
- 温度サイクリング: 極端な温度変化を避ける
- プロフェッショナルなサービス: 重要なアプリケーションの年次検査
⚠️ 安全に関する警告: 適切なトレーニングを受けず、元の仕様に適合する交換用シールがない状態で、IP 定格のエンクロージャの修理を試みないでください。
コスト分析とROIの考慮
価格影響要因
| ファクター | IP67 耐衝撃 | IP68耐衝撃 |
|---|---|---|
| 製造の複雑さ | 中程度の増加 | 大幅な増加 |
| 材料費 | 標準シーリング材 | プレミアムシーリングシステム |
| 試験要件 | 標準プロトコル | さらなる検査が必要 |
| 設計上の制約 | 中程度の制限 | 重大な設計上の課題 |
長期的な価値評価
IP67 ROIのメリット:
- 初期投資が低い
- ほとんどのアプリケーションに適切な保護
- 修理とメンテナンスが容易
IP68 ROIのメリット:
- 交換頻度の削減
- 機器の信頼性向上
- 拡張されたアプリケーションの可能性
将来への備えと技術トレンド
新たな基準
エレクトロニクス業界は、IP保護の進化を続けています。
- 強化されたテストプロトコル 極限環境向け
- スマートシーリングシステム 自己監視機能付き
- ナノコーティング技術 補完的なメカニカルシール
業界の進化
IP 評価の選択に影響を与える現在の傾向:
- 防水デバイスに対する消費者の需要の増加
- より厳しい産業安全要件
- 海洋および水中アプリケーションの増加
クイックリファレンスガイド
IP67 vs IP68 決定チェックリスト
✅ 次の場合は IP67 を選択してください:
- 水深1メートルまで浸水可能
- 浸漬時間30分以内
- コスト最適化が優先
- 標準的な耐候性保護が必要
✅ 次の場合は IP68 を選択してください:
- 1メートル以上の水没が必要
- 継続的な水中作業が必要
- 最大限の保護には高いコストが伴う
- 専門/産業用アプリケーション
緊急時評価の質問
- デバイスが耐えられる最大水深はどのくらいですか?
- 装置はどのくらいの時間水没したままになるのでしょうか?
- 装置は高圧水にさらされる可能性はありますか?
- 保護と交換のコストにかかる予算はいくらですか?
よくある質問
IP67 と IP68 の主な違いは何ですか?
主な違いは、防水の深さと持続時間です。IP67は水深1メートルまで30分間の浸水に対して保護しますが、IP68はメーカーの指定に従い、より深く、より長時間の浸水に対しても保護します。
IP67 デバイスは水中で使用できますか?
はい、ただし一時的な使用に限られます。IP67規格のデバイスは、水深1メートルまで最大30分間の水中使用に耐えます。水中で長時間使用する場合は、IP68規格のデバイスをお選びください。
IP68 は常に IP67 よりも高価ですか?
一般的にはそうです。IP68 では、より高度なシーリング システムと広範なテストが必要となるため、製造コストが高くなり、それが消費者に転嫁されます。
IP 等級は海水に対して保護しますか?
IP67とIP68の試験は通常、真水で行われます。海水は腐食性がより強いため、標準的なIP等級を超えた追加の保護対策が必要になる場合があります。
IP シールの持続期間はどのくらいですか?
シールの寿命は使用条件によって異なりますが、適切なメンテナンスを行えば、通常、民生用デバイスの場合は 2 ～ 5 年、産業用機器の場合は 5 ～ 10 年になります。
デバイスを IP67 から IP68 にアップグレードできますか?
いいえ。IP等級は元の設計と製造方法によって決定されます。異なるシーリングシステムを後付けする場合は、完全な再設計と再認証が必要になります。
IP 定格デバイスの内部に水が入るとどうなりますか?
すぐにデバイスの電源を切り、可能であればバッテリーを取り外し、専門家の修理を依頼してください。IP規格に適合したデバイスであっても、水による損傷が密閉不良を示している場合は、保証が無効になることがよくあります。
IP68 より高い IP 定格はありますか?
IP68は最高水準の防水性能です。一部のメーカーは、特定の高圧用途向けに「IP69K」などの独自の等級を使用していますが、これらは標準的な等級ではありません。
専門家の推奨と専門的なガイダンス
専門家による設置に関する考慮事項
商業用または工業用のアプリケーションに IP 定格の機器を指定する場合:
- 認定設置業者に相談する IP定格要件に精通している
- 地域のコンプライアンスコードを確認する 特定の保護レベルを義務付ける可能性がある
- インストール手順を文書化する 保証範囲を維持するため
- メンテナンススケジュールを計画する 長期にわたって知的財産保護を維持する
専門医に相談すべきタイミング
以下の場合は専門家のアドバイスを受けてください:
- 故障により傷害が発生する可能性がある重要な安全アプリケーション
- 特定の業界標準への準拠を必要とする設備
- 標準のIP定格パラメータを超えるカスタムアプリケーション
- 保護投資が正当化される高価値機器
⚠️ 専門家の推薦: ミッションクリティカルなアプリケーションの場合、IP 定格を最小要件として考慮し、特定の動作条件に基づいて追加の保護対策を評価します。
最終勧告一般的な防水性能が必要な場合はIP67を、特定の浸水要件が追加費用を正当化する場合にのみIP68をお選びください。どちらの等級も優れた防塵性能を備えているため、水に浸かる深さと時間要件に基づいてお選びください。
これらの侵入保護規格を理解することで、不必要なコストや特定のアプリケーションのニーズに対する不十分な保護を回避しながら、信頼性の高いパフォーマンスを提供する機器を選択できるようになります。
