ソーラーパネル接続箱の配線方法

はじめに

太陽光パネル接続箱の配線は、すべての太陽光発電（PV）システムの信頼性と安全性の重要な基礎です。小規模な住宅用アレイを設置する場合でも、大規模な商業用システムを設置する場合でも、太陽光パネルを適切に配線および接続する方法を理解することは、システムの効率、寿命、そして最も重要な安全性に直接影響します。不適切に配線された接続箱は、太陽光関連の火災、電気的故障、および保証の無効の主な原因です。.

この包括的なガイドでは、UV定格のPVケーブルの準備から、プログレードの技術を使用したMC4コネクタの固定まで、プロセスのすべてのステップを順を追って説明します。認定インストーラーが世界中で使用しているのと同じ安全基準と、以下を満たす業界のベストプラクティスを学びます。 NEC 690 そして IEC 61010 規制。.

太陽光パネル接続箱とは？

太陽光パネル接続箱は、各太陽光モジュールの背面に搭載された密閉された電気エンクロージャです。これは、次の3つの重要な機能を果たします。

1. 接続ハブ： 接続箱は、内部パネル配線と外部PVケーブルを結合し、インバーターまたは コンバイナーボックス.
2. 安全コンポーネント： 1つのパネルが日陰になっているときに他のパネルが完全に日光に当たっている場合、「ホットスポット」（過度の熱が発生する領域）を防ぐバイパスダイオードを収容します。.
3. 耐候性: 密閉されたIP65/IP67定格のエンクロージャは、湿気、ほこり、および昆虫が内部電気部品を腐食または損傷させないようにします。.

これらの機能を理解することは不可欠です。接続箱の配線ミスは、次の結果につながる可能性があるためです。

• アークフラッシュ事故（致命的な可能性あり）
• 湿気による腐食および短絡
• システム出力の15〜30％の低下
• 完全なシステム障害

必要なツールと材料

配線作業を開始する前に、次の業界標準ツールを収集します。

ツール/材料	仕様	目的	なぜそれが重要なのか
PVワイヤ	10 AWG、USE-2またはPV定格、UV耐性	主導体	標準ケーブルは電圧降下を最小限に抑えます。非UVワイヤは日光で劣化します
ワイヤーストリッパー	精密モデル、1/16インチの公差	きれいな銅を露出させる	導体を傷つけると、弱い点と腐食ゾーンが作成されます
マイナスドライバー	3/16インチまたは1/4インチ	接続箱カバーを開ける	サイズが間違っていると、ネジ頭がなめる可能性があります
MC4圧着工具	ラチェット式、プライヤーではありません	オス/メスピンを圧着する	ラチェット圧着工具は、一貫した「気密」圧力を保証します
熱収縮チューブ	接着剤付き、UV定格	防水絶縁	二次的な水分バリアを作成します
MC4スパナ	Staubliオリジナルまたは同等品	グランドナットを締める	過剰なトルクとコネクタの損傷を防ぎます
マルチメーター	DCV +抵抗モード	極性と障害をテストする	安全検証に不可欠
絶縁手袋	1000V定格	個人的な保護	DCは手袋なしで安全に触れることはできません
トルクドライバー	0.5〜2.5 Nmの範囲	端子台の締め付け	接続が緩いと、太陽光火災の主な原因になります

ト: 多くの太陽光発電の専門家は、保護を維持しながら器用さを向上させるために、絶縁手袋の上に「コールドワーク」手袋（綿の裏地付きゴム）を使用しています。.

ステップ1：安全第一–危険性の理解

太陽光パネルは、日中は「常にオン」です。曇りの日や部分的に日陰になっている場合でも、危険なDC電圧を生成します。.

重要な安全対策：

1. パネルを覆う： 不透明なタープまたは段ボールを太陽光アレイの上に置いて、発電を停止します。開始する前に電圧を測定します。ゼロと表示されるはずです。.
2. DCアイソレーターを切断する： システムに DC遮断器 （パネルとインバーターの間）が含まれている場合は、「OFF」に切り替え、マルチメーターで確認します。.
3. 絶縁工具を使用する： 標準的な金属製ドライバーは電気を通します。1000Vの電気作業用に定格されたツールを使用してください。.
4. PPEを着用する： 絶縁手袋、安全メガネ、およびゴム底の靴は必須です。.
5. 決して一人で作業しないこと： 必要に応じて緊急サービスに連絡できるパートナーを同席させること。.

これが重要な理由： DC電源のワイヤーを持っているときに一度滑ると、心室細動（VF）を引き起こす可能性があります。太陽光パネルのDC電圧は、たとえ2〜3kWの小規模なアレイでも、多くの場合300〜600Vであり、致死的とみなされる50Vの閾値をはるかに超えています。.

ステップ2：PV導体の準備

適切なワイヤーの準備は、多くの設置が失敗し始める場所です。.

詳細な手順：

1. 測定と切断： 2本の長さに切断： 10 AWG PVワイヤー—1本はプラスリード用、もう1本はマイナス用。将来のメンテナンスのために新しいワイヤーを再配線することなく対応できるように、6〜12インチの余分な長さを追加します。.
2. ワイヤーのストリップ： 精密ワイヤーストリッパーを使用して：
   • ストリッパーを10 AWGに設定します。.
   • ワイヤーの端を挿入し、ストリッパーを2〜3回回転させます。.
   • 穏やかな圧力で絶縁体を取り外します。.
   • 露出： 1/4〜1/2インチ（6〜12mm） の裸の銅線。.
   • 重要： 銅線を傷つけたり切断したりしないでください。傷は電流容量を減少させます。.
3. 銅線の検査： 十分な光の下で露出した端を見ます。すべての銅線は光沢があり、無傷である必要があります。黒い酸化が見られる場合は、柔らかい真鍮のワイヤーブラシで清掃します。.
4. 傷のテスト： 絶縁体をそっと引っ張ります。滑ってはいけません。滑る場合は、再度ストリップして、導体の新しい部分を露出させます。.

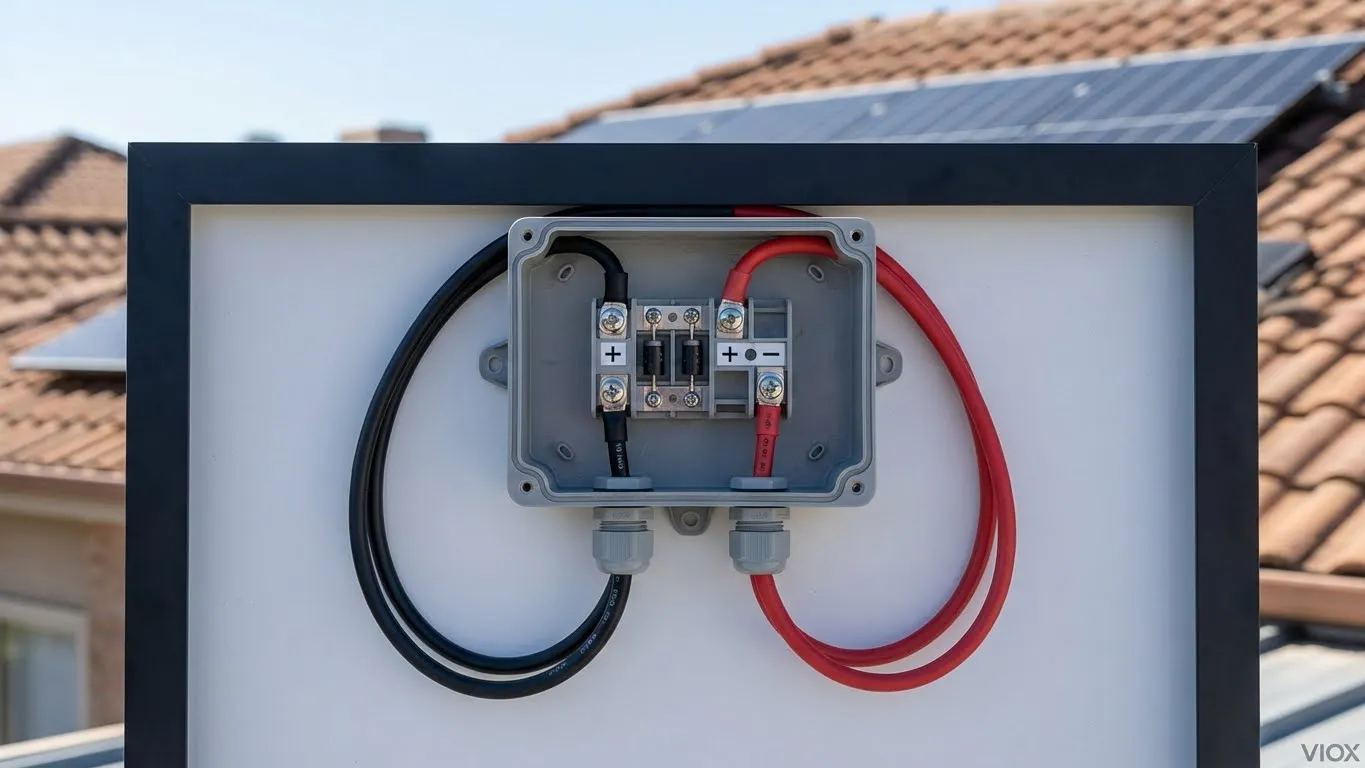

ステップ3：ジャンクションボックスを開けて検査する

最初の確認：

1. 小さなマイナスドライバーを使用して、ジャンクションボックスのカバーを慎重にこじ開けます。ほとんどのボックスには4本のネジまたはスナップオン式の蓋があります。ネジはラベル付きの容器に保管してください。.
2. 内部には、次のものがあります。
   • 2つまたは3つの端子 （マイナス、プラス、および場合によってはアース端子）。.
   • バイパスダイオード （内部ワイヤーにはんだ付けされた小さな長方形のコンポーネント）。.
   • 内部PVケーブル （ダイオードを端子に接続する薄いリボンのようなワイヤー）。.

警告： 内部ダイオードまたはリボンワイヤーを邪魔しないでください。触れると内部接続が壊れ、パネルが損傷する可能性があります。.

1. 極性マーキングの位置を確認する：
   • 探す (+) そして (–) ボックス内の記号。.
   • 通常、赤いワイヤーは（+）に接続され、黒いワイヤーは（–）に接続されます。.
   • マルチメーターで確認する 赤いプローブを（+）端子に、黒いプローブを（–）に接触させます。パネルあたり約35〜45Vの開放電圧（Voc）が表示されるはずです。.

ステップ4：ケーブルグランドを通してワイヤーを通す

ケーブルグランド（ストレインリリーフコネクターとも呼ばれます）は、通常、水やほこりがジャンクションボックスに侵入する場所です。.

プロの設置技術：

1. グランドの識別： ボックスの左側（マイナス）と右側（プラス）にあるゴム製のストレインリリーフコネクターの位置を確認します。.
2. マイナスリードを通す： 黒いPVケーブルをマイナス側のグランドに通します。グランドナットは手で締める必要があります（まだ締めすぎないでください）。.
3. プラスリードを通す： プラス側で赤いケーブルで繰り返します。.
4. 「ドリップループ」を作成する： ボックスに入る前に、各ケーブルをボックスの下約6インチで下向きのU字型に曲げます。これにより、雨がケーブルに沿ってグランドに流れ込むのを防ぎます。.

ステップ5：端子への接続を固定する

端子の締め付けは、火災に対する最初の防御線です。.

端子トルク手順（NEC 690.31）：

1. ワイヤーの位置決め： マイナスケーブルのストリップされた端をマイナス端子に挿入します。少なくとも1/4インチの裸の銅線が端子内にあることを確認してください。.
2. トルクドライバーで締める： 0.5〜0.7 Nmのトルクドライバー（または手動ドライバーで、「ぴったりと締めてから1/4回転」するまで締めます）を使用して、端子ネジを固定します。.
3. ストレインリリーフを圧着する： ワイヤークリンパーを使用して、端子のすぐ外側のマイナスケーブルの露出した部分の周りに、しっかりとバレル圧着を形成します。これにより、ワイヤーが所定の位置にロックされ、引き抜きが防止されます。.
4. プラスで繰り返す： プラス（赤）リードについても同じ手順に従います。.
5. 締め付けの確認： 各ワイヤーをしっかりと引っ張ります。動いてはいけません。.

よくある間違い：

• より線をよじって端子に無理やり押し込む（より良い接触のためにはリングまたはスペードコネクタを使用してください）。.
• 締め付け不足（アークや火災の原因となります）。.
• 締め付けすぎ（端子ネジを破損する可能性があります）。.

ステップ6：MC4コネクタの理解と取り付け

MC4コネクター 耐候性があり、逆極性を防ぐためのキーが付いており、主要なパネルブランドと互換性があるため、業界標準となっています。.

MC4コネクタの構造：

• オスコネクタ （プラス/赤線用）– 内部に金属ピン。.
• メスコネクタ （マイナス/黒線用）– 内部にソケット。.
• 金属圧着ピン – 電流を伝達する重要な部品。.
• ストレイン・リリーフ – 機械的なサポートを提供するプラスチックカラー。.
• グランドナット – 防水シールを締めるバックキャップ。.
• ゴムOリング – 水分を遮断します。.
• ロックタブ – 振動下でもコネクタが確実に嵌合した状態を保ちます。.

ステップ7：MC4圧着の完成

不良な圧着は、太陽光発電設置の故障や火災の#1の原因です。プロの方法を以下に示します。

圧着手順：

1. ピンの準備： オスの銅製圧着ピン（プラス/赤線用）を取り、光の下で調べます。酸化していない、光沢のあるものである必要があります。.
2. 圧着工具の設定： ラチェット式MC4圧着工具を使用し、10 AWGのワイヤ用に設定します。ラチェットは一貫した圧力を保証します。.
3. 挿入と圧着： 赤線のストリップされた端を圧着ピンバレルに完全にスライドさせます。圧着工具のハンドルが解放されるまで（カチッという音が聞こえます）握ります。 クリック音です。).
4. 圧着の確認： ワイヤをそっと引っ張ります—滑ってはいけません。滑る場合は、圧着が失敗しています。ピンを廃棄して、もう一度試してください。.
5. 保護部品のスライド： ピンをコネクタハウジングに挿入する前に、次の部品を順番にワイヤにスライドさせます。
   • ゴム製グランドナット（バックキャップ）
   • 圧縮スリーブ
   • ゴム製Oリングシール
6. 挿入とロック： カチッという音がはっきりと聞こえるまで、圧着されたピンをMC4オスハウジングに押し込みます。 クリック音です。.
7. グランドの締め付け： MC4スパナを使用して、バックナットを約 3.4 Nm（25 in-lbs）. で締めます。接続は手で締め付け、目に見える隙間がないようにする必要があります。.
8. マイナスの繰り返し： 黒/マイナス線にメスコネクタを使用して、同じ手順に従います。.

重要なテスト：

• 目視検査： プラスチックの溶解、変色、または歪みがないこと。.
• 「カチッ」という音のテスト： コネクタは明確なクリック音で嵌合する必要があります。.
• 温度テスト： 設置後、サーマルカメラを使用して、コネクタが周囲のケーブルよりも暖かくないことを確認します。.

ステップ8：PVケーブルの延長

ほとんどの設置では、ジャンクションボックスから出ているケーブルよりも長いケーブルが必要です。VIOXはPVケーブルを製造しており、 MC4コネクター 安全なフィールド延長用です。.

延長ケーブルの取り付け：

ケーブル長	推奨AWG	電圧降下	これが重要な理由
0–50 ft	10AWG	<2%	標準的な住宅用; 効率損失なし
50–100 ft	8AWG	~2%	長い配線には、より大きな導体が必要です
100–200 ft	6AWG	~1.5%	業務用/地上設置アレイ
200フィート超	4 AWGまたは並列配線	1%未満	ユーティリティ規模；高電圧システム

延長プロセス：

1. 延長ケーブルの端を準備し（1/4～1/2インチ剥ぎ取り）、ステップ7で説明したのと同じ専門的な技術を用いて、適切なMC4コネクタを圧着します。.
2. 重要： プラスはプラスへ（メス-メスカプラを介してオス-オス）、マイナスはマイナスへ接続します。.
3. UV定格のケーブルクリップを使用して、3フィートごとにケーブルを屋根または架台に固定します。.
4. ケーブルが自由にぶら下がらないようにしてください（重量により内部接続にストレスがかかります）。.
5. ジャンクションボックスとインバータの両方のケーブルに、色分けされたタグまたは印刷されたタグを使用してラベルを付けます。.

ステップ9：MC4コネクタの取り外しとトラブルシューティング

安全な取り外しは、アークフラッシュによる怪我や機器の損傷を防ぎます。.

安全な取り外しプロセス：

1. インバータをオフにする： インバータを「スタンバイ」または「オフ」モードにします。.
2. 電圧ゼロの確認： マルチメータを使用して、コネクタ間のDC電圧が0Vであることを確認します。.
3. MC4スパナの使用： スパナの突起をメスコネクタのロッキングタブに合わせ、ゆっくりと後方に引いてメカニカルロックを解除します。.
4. ゆっくりと分離する： ロックが解除されたら、コネクタを慎重に引き離します。無理に引っ張らないでください。.
5. 開いたコネクタを覆う： アレイの電源を数時間以上切る場合は、開いたプラスコネクタの端を絶縁テープまたはキャップで覆います。.

高抵抗コネクタのトラブルシューティング：

症状	原因	液
コネクタが触ると暖かい	高抵抗の圧着またはピンの緩み	コネクタを取り外し、新しいピンで再圧着するか、コネクタを交換します
断続的な電力または低電圧	ピンの腐食または不完全なロック	マルチメータを使用して導通をテストし、コネクタを清掃または交換します
コネクタが簡単に外れる	ロッキングタブが係合していない	明確なクリック音がするまでしっかりと再結合します。それでも緩い場合は、ハウジングを交換します
コネクタ内部の湿気	グランドナットが締め付けられていない；Oリングが損傷している	分解し、完全に乾燥させ、Oリングを交換し、トルクをかけて再組み立てします

コンプライアンスと安全基準

お客様の設置は、以下の規制を満たす必要があります。

• NEC 690 (米国電気工事規程、太陽光発電システム) – 端子の締め付けトルク、電線サイズ、取り外し手順.
• IEC 61010 (電気計測機器の安全規格) – 試験および検査プロトコル。.
• UL 4703 (PV電線規格) – UV耐性と温度定格を保証します。.
• IP65/IP67定格 – お客様のジャンクションボックスは、噴流水（IP65）または一時的な浸水（IP67）に対する定格が必要です。.
• バイパスダイオード試験 – マルチメータのダイオードモードを使用して、各ダイオードが一方向にのみ導通することを確認します。.

要点

1. 適切な準備が問題を防止します： 銅の清掃、適切な電線サイズ、および正確なストリッピングにより、設置不良の95%を削減します。.
2. 端子の締め付けは重要です： トルクドライバーを使用し、すべての接続が機械的に安全であることを確認します。.
3. MC4圧着の品質が信頼性を決定します： ラチェット式圧着工具、純正のStaubliコネクタのみを使用し、すべてのピンで「クリック」音を確認します。.
4. 安全は速度に勝る： パネルを覆い、PPEを使用し、すべての作業ステップの前に電圧がゼロであることを確認します。.
5. 湿気は静かなる殺人者： ドリップループ、締め付けられたグランドナット、損傷のないOリング、および密閉されたケーブルエントリポイントを確保します。.
6. 通電前にテストする： マルチメータを使用して、インバータまたはコンバイナボックスに接続する前に、極性、導通、および絶縁抵抗を確認します。 Q1：UV定格のPV電線の代わりに標準的な電気配線を使用できますか？.

よくある質問（FAQ）

A：いいえ。標準的な電線絶縁材は、直射日光下で6〜12か月以内に劣化します。PV電線（USE-2定格）は、25年以上のUV線に耐えるように特別に配合されています。

Q2：パネルがインバータから100フィート以上離れている場合、どの電線ゲージを使用する必要がありますか？.

Q2: What wire gauge should I use if my panels are 100+ feet from the inverter?

A: 50～100フィートの配線には8 AWG、それ以上の距離には6 AWGを使用してください。距離が2倍になるごとに、電圧降下を2%未満に抑えるために、ワイヤゲージを1つ上げる必要があります。.

Q3: MC4コネクタが暖かく感じるのはなぜですか？

A: 暖かさは、接触抵抗が高いことを示しており、通常は不完全な圧着、腐食、または小さすぎるワイヤが原因です。直ちに接続を解除し、導通を確認してください。.

Q4: Staubliと「互換性のある」MC4コネクタを混在させることはできますか？

A: これは太陽光発電火災の主な原因です。絶対に異なるブランドを混在させないでください。設置全体で1つのブランド（できればオリジナルのStaubli）を使用してください。.

Q5: ジャンクションボックスの配線はどのくらいの頻度で点検する必要がありますか？

A: 年に1回、または悪天候の後に点検してください。サーマルイメージングを使用して、ホットスポットを検出します。.

Q6: ジャンクションボックスの接地は必要ですか？

A: はい、NEC 690.43に基づきます。すべての非通電金属部品は、UL 2703にリストされた接地クリップを使用して接地にボンディングする必要があります。.
