配電系統を設計する際、乾式変圧器と油入変圧器のどちらを選択するかは、安全性、効率、長期的な運用コストに影響を与える最も重要な決定事項の一つです。どちらも電圧を昇圧または降圧するという基本的な目的は同じですが、構造、冷却方法、用途は大きく異なります。この包括的なガイドでは、お客様の特定の用途に合わせて情報に基づいた意思決定を行うために、主な違いを検証します。.
要点
- 冷却媒体： 乾式変圧器は冷却に空気を使用し、油入変圧器は冷却材と絶縁材の両方として絶縁油を使用します。
- 安全性： 乾式変圧器は可燃性液体による火災のリスクを排除し、屋内や人口密集地域に最適です。
- 電圧容量： 油入変圧器は、乾式変圧器（通常35 kVに制限）と比較して、より高い電圧（最大1000 kV）に対応します。
- メンテナンス 乾式変圧器は最小限のメンテナンスで済みますが、油入変圧器は定期的な油の試験とろ過が必要です。
- 初期費用： 油入変圧器は初期費用が低いですが、乾式変圧器は屋内用途ではライフサイクル全体のコストが低くなります。
- 環境への影響: 乾式変圧器は、油漏れや汚染のリスクがなく、環境に優しいです。
変圧器の基本を理解する

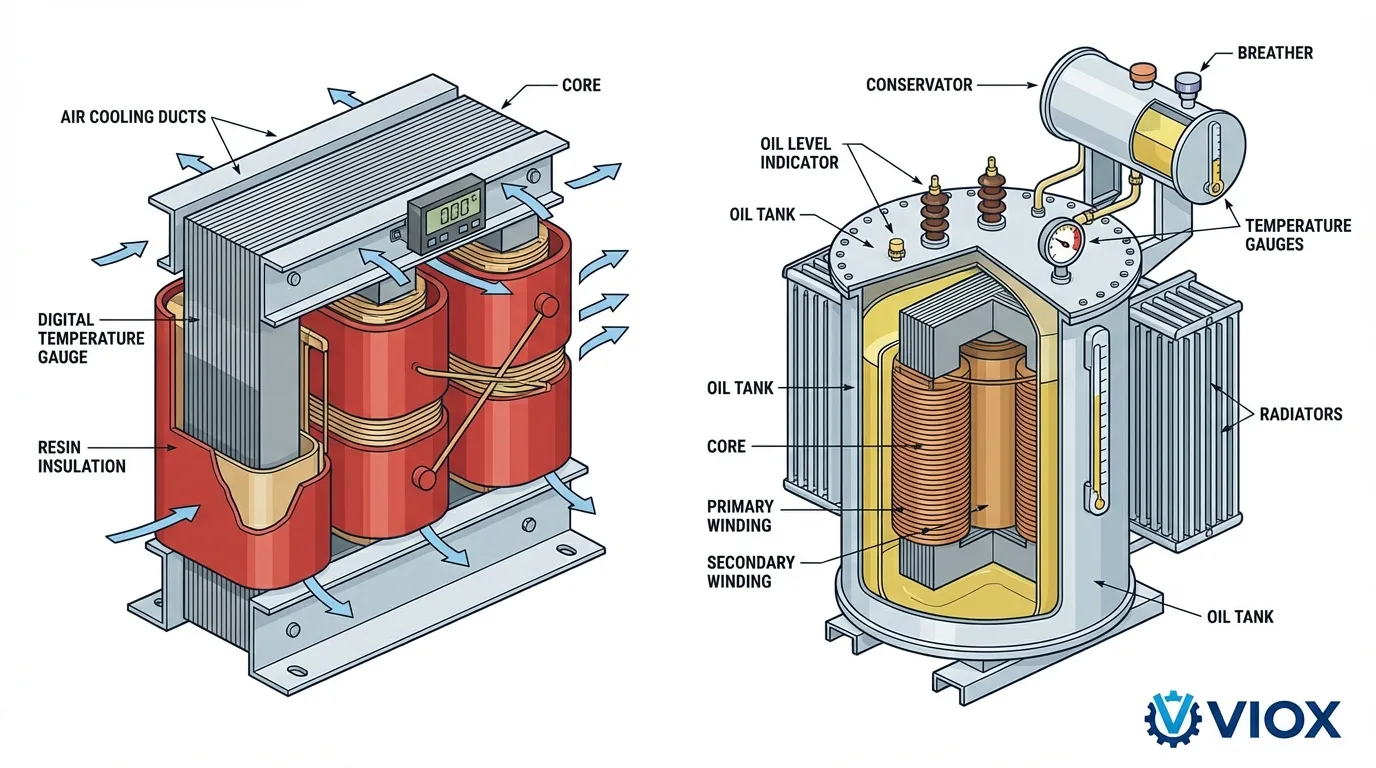

乾式変圧器と油入変圧器はどちらも同じ電磁誘導の原理で動作し、磁心と銅またはアルミニウムの巻線で構成されています。基本的な違いは、運転中に発生する熱を管理するために採用される絶縁システムと冷却システムにあります。.

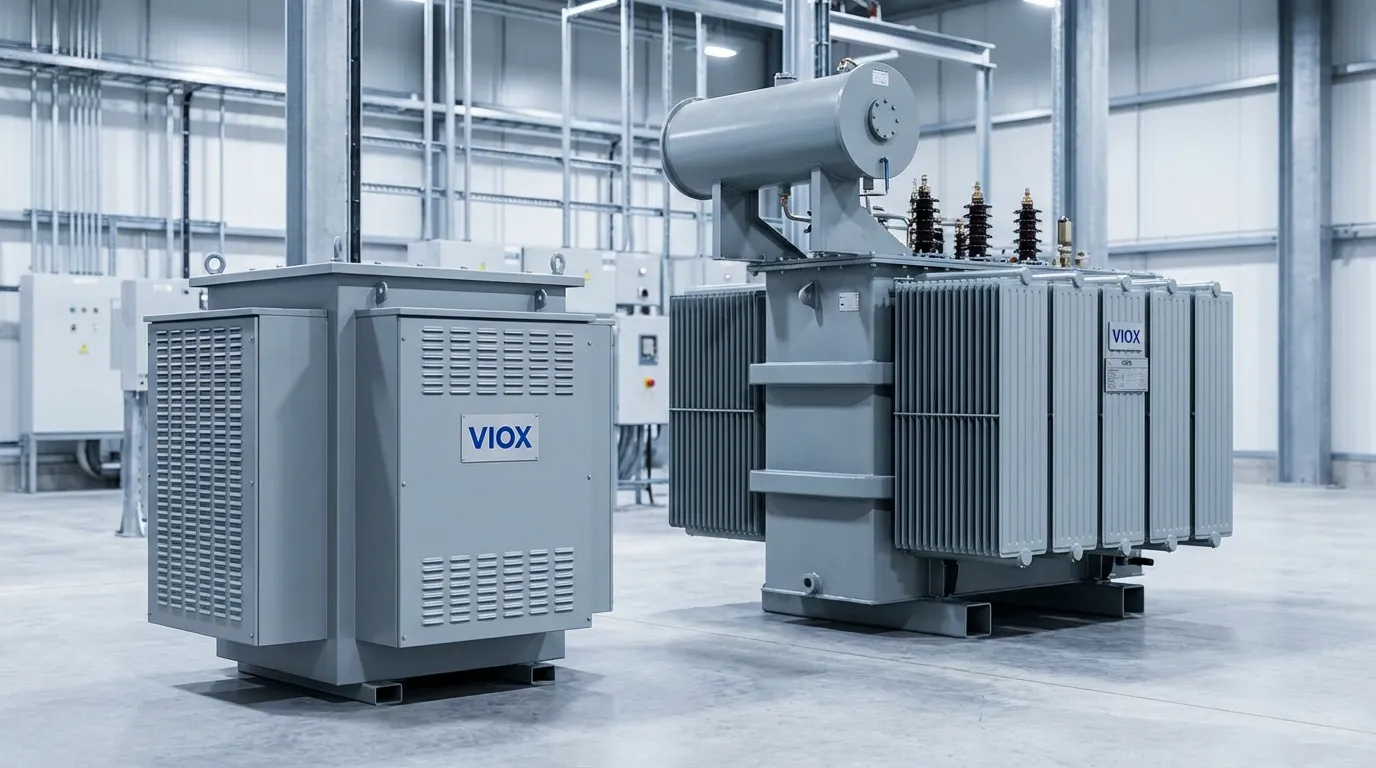

コアの違い：乾式変圧器 vs 油入変圧器
1. 絶縁システムと冷却システム
乾式変圧器：
- エポキシ樹脂、真空圧力含浸（VPI）、または鋳造樹脂などの固体絶縁材料を使用します。
- 冷却媒体として空気（自然または強制）を利用します。
- 熱は対流と放射によって放散されます。
- 運転に可燃性液体は関与しません。
油入変圧器：
- 絶縁に鉱物油または合成エステル油を使用します。
- 油は電気絶縁と熱伝達という二重の目的を果たします。
- 熱は巻線から油へ、次に外部ラジエーターへ伝達されます。
- 優れた冷却効率により、より高い電力定格が可能です。
油の冷却効率（熱伝導率約0.13 W/m・K）は空気（0.026 W/m・K）を大幅に上回り、油入変圧器は屋外用途向けに、よりコンパクトな設計でより高い負荷を処理できます。.
2. 安全性と火災リスク
| 安全性 | 乾式変圧器 | 油入変圧器 |
|---|---|---|
| 火災の危険性 | 最小限 – 可燃性液体なし | 高い – 油は可燃性 |
| 爆発の危険性 | 非常に低い | 中程度（油が過熱した場合） |
| 有毒ガス排出 | 故障時の排出は最小限 | 有毒ガスを生成する可能性あり |
| 屋内設置 | 完全承認 | 特別な防火対策が必要 |
| 環境汚染リスク | なし | 油漏れの可能性あり |
| 自己消火性 | はい（クラスF/H絶縁） | いいえ – 抑制システムが必要 |
乾式変圧器は、病院、学校、商業ビル、データセンター、および火災安全が最も重要な場所で推奨される選択肢です。油入変圧器は、NFPAおよびNEC規格に従って、封じ込めシステム、防火壁、および適切な間隔が必要です。 NFPAおよびNEC規格.
3. 電圧と電力容量
乾式変圧器：
- 電圧定格：通常最大35 kV
- 電力容量：通常、空冷ユニットの場合は2,500〜5,000 kVAに制限されます。
- 冷却の制限により、より高い定格は制限されます。
- 低〜中電圧配電に最適
油入変圧器：
- 電圧定格：最大1,000 kV以上
- 電力容量：小型配電ユニットから500+ MVA電力変圧器まで
- 優れた冷却により、無制限のスケーリングが可能
- 送電および高電圧アプリケーションの標準
乾式変圧器の電圧制限は、変圧器油と比較して空気の絶縁耐力が低いことに起因します。より高い電圧では、絶縁システムが非現実的に大きく、高価になります。.
4. 設置要件
| 設置要因 | 乾式 | 油入 |
|---|---|---|
| 屋内使用 | 優秀 – 推奨される選択肢 | 防火対策が可能 |
| 屋外使用 | 耐候性エンクロージャが必要 | 標準 – 自然保護 |
| スペース要件 | 同定格で設置面積が大きい | 高出力に対してよりコンパクト |
| 基礎 | より軽量な基礎で対応可能 | より強固な基礎が必要 |
| 換気 | 適切な空気の流れが不可欠 | 最小限の換気で済む |
| 防火 | 不要 | オイル封じ込め、防火壁が必要 |
| 騒音レベル | 高い（特にファン付きの場合） | 運転音が低い |
| アクセシビリティ | 負荷センターの近くに設置可能 | 安全クリアランスを維持する必要がある |
屋内設置の場合、乾式変圧器はオイル封じ込めピット、特殊な消火システム、広範な安全クリアランスの必要性をなくし、設置コストと複雑さを大幅に削減します。.
5. メンテナンスとライフサイクルコスト
乾式変圧器：
- メンテナンス：最小限 – 定期的な清掃と目視検査
- オイル試験やろ過は不要
- ライフサイクル全体でオイル交換費用は不要
- サービス間隔が長い
- 継続的な運用コストが低い
- 標準的な寿命：適切なメンテナンスで25〜30年
油入変圧器：
- 定期的なオイル試験が必要（年1回または半年ごと）
- オイルのろ過と処理が必要
- 故障検出のための溶解ガス分析（DGA）
- ガスケットとシールのメンテナンス
- 10〜15年ごとにオイル交換
- メンテナンスの労働コストの増加
- 標準的な寿命：適切なオイルメンテナンスで30〜40年
油入変圧器はメンテナンス要件が高いものの、堅牢な設計と優れた冷却性能により、適切にメンテナンスされていれば、全体的な耐用年数が長くなる可能性があります。総所有コストは、特定の用途と場所によって大きく異なります。.
性能比較分析
効率比較
| パラメータ | 乾式変圧器 | 油入変圧器 |
|---|---|---|
| 無負荷損失 | 高い（定格の1.5〜2.5％） | 低い（定格の0.5〜1.5％） |
| 負荷損失 | 同程度 | わずかに優れている |
| 全体効率 | 96-98% | 98-99.5% |
| 過負荷容量 | 限定的（110〜120％） | より良い（130〜150％） |
| 温度上昇 | 80〜115°C | 55〜65°C |
| ホットスポット温度 | より高い | オイル循環により低い |
油入変圧器は一般的に、特に高出力定格で優れた効率を発揮します。優れた放熱性により、過負荷状態をより効果的に処理できるため、変動または周期的な負荷のある用途に最適です。.

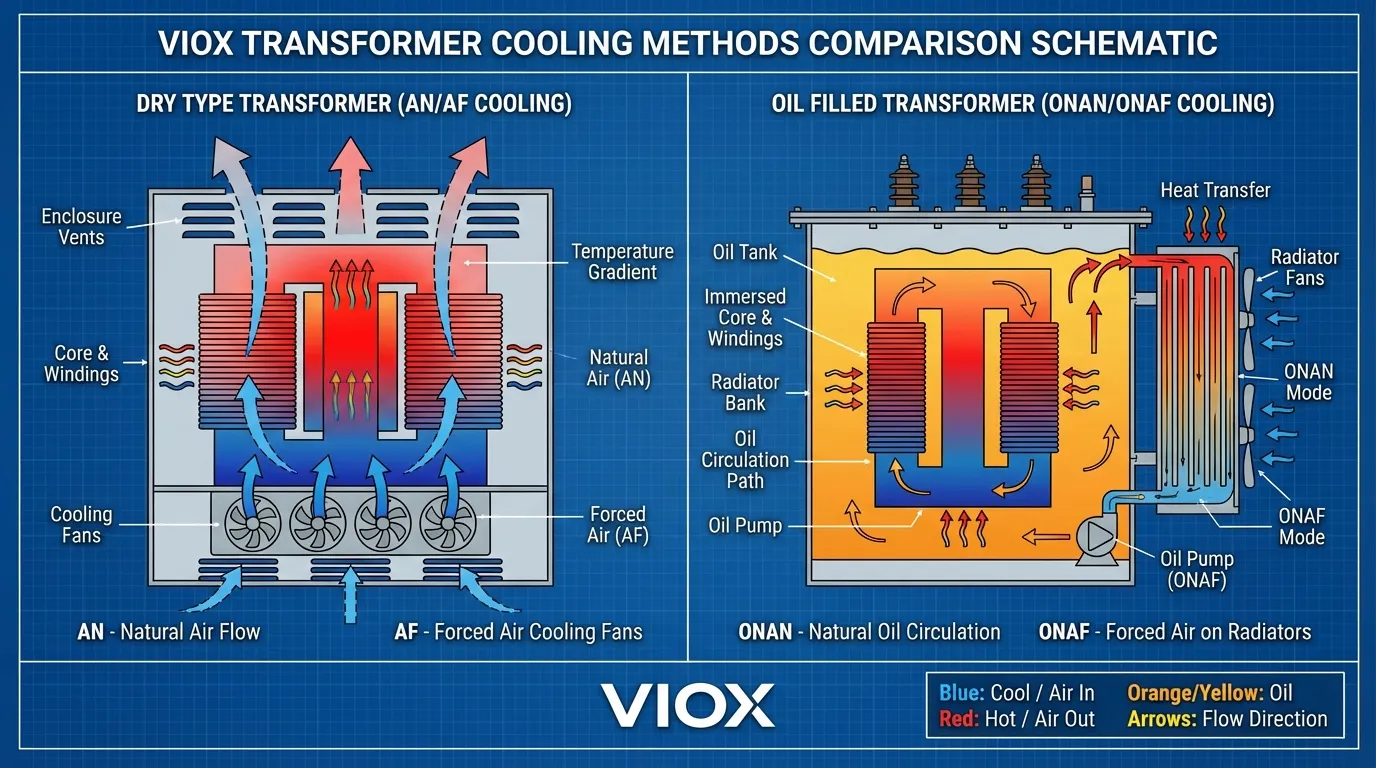

変圧器冷却クラスの指定
| 冷却クラス | 説明 | の応用 |
|---|---|---|
| 乾式 | ||
| AN（自然空冷） | 自然対流 | 小型屋内変圧器 |
| AF（強制空冷） | ファンによる強制空冷 | 中電力屋内ユニット |
| 油入 | ||
| ONAN | 自然油冷、自然空冷 | 標準配電変圧器 |
| ONAF | 自然油冷、強制空冷 | ファン冷却付き中電力 |
| OFAF | 油強制空冷 | 大型電力変圧器 |
| ODAF | 油 направленный 空冷 | 大容量ユニット |
| OFWF | 油強制水冷 | 特殊な高電力アプリケーション |
理解 変圧器の冷却方法 適切な選択と運用に不可欠です。.
環境と規制に関する考慮事項
乾式変圧器：
- ✅ 油漏れのリスクなし – 環境に配慮
- ✅ 土壌や水の汚染の可能性なし
- ✅ リサイクル可能な樹脂および金属部品
- ✅ 厳格な室内空気質基準に適合
- ✅ グリーンビルディング認証（LEED）に準拠
- ✅ 屋内アプリケーション向けのより低いカーボンフットプリント
油入変圧器：
- ⚠️ 油漏れ防止システムの必要性
- ⚠️ 土壌および地下水の汚染の可能性
- ⚠️ 油の廃棄規制とコスト
- ⚠️ PCB汚染の懸念（古いユニット）
- ✅ 代替として利用可能な生分解性エステル油
- ✅ より良い効率により、運用上のカーボンフットプリントを削減
現代の環境規制は、屋内および環境に配慮した場所での乾式変圧器をますます支持しています。ただし、天然エステル油（FR3など）は、屋外設置が必要な場合に、油入変圧器のより環境に優しい代替手段を提供します。.

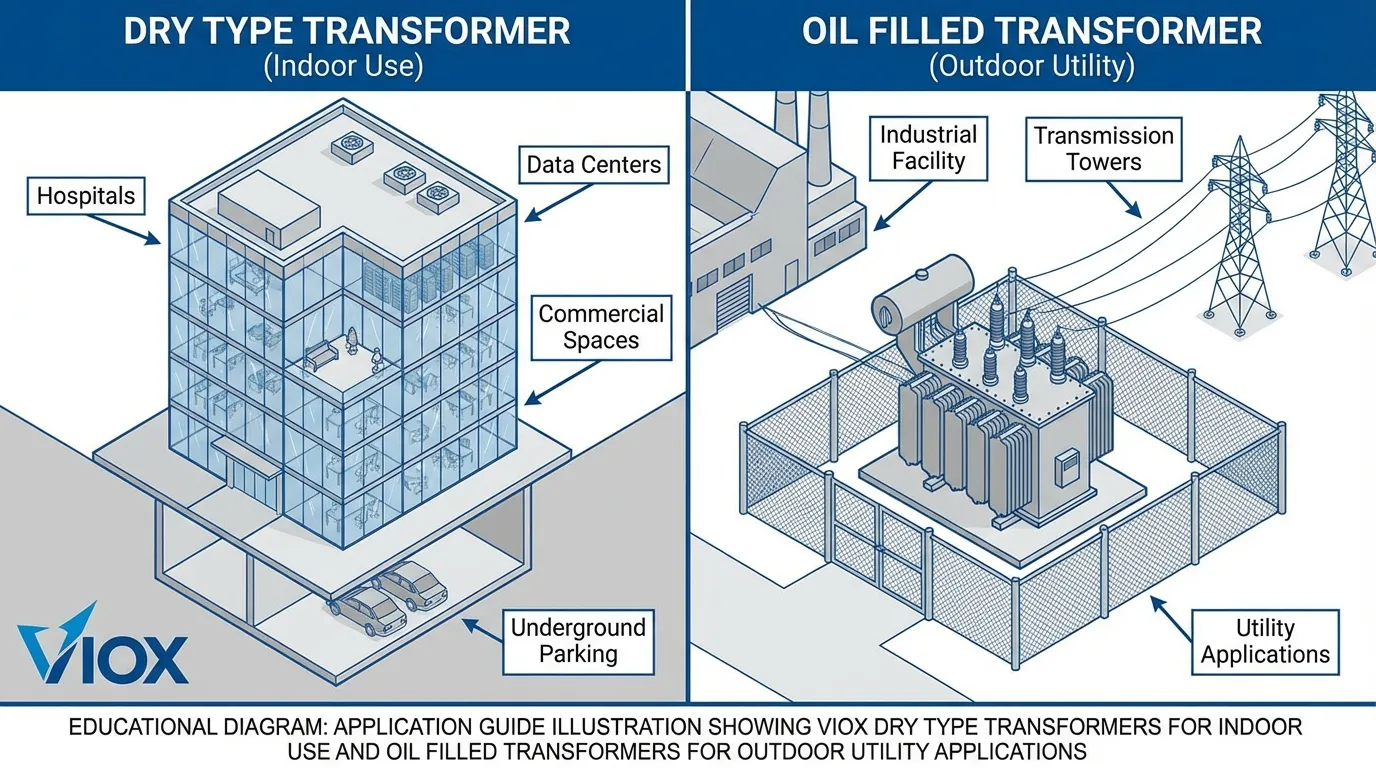

アプリケーション固有の選択ガイド
配電システムを設計する場合、乾式変圧器と油入変圧器のどちらを選択するかは、複数の要因を慎重に評価する必要があります。
乾式変圧器を選択する場合：
- 屋内設置： 商業ビル、病院、学校、データセンター
- 火災に敏感なエリア： 高層ビル、地下施設、公共スペース
- 環境への配慮： 水源の近く、保護地域、都市部
- 低〜中電圧： 最大35 kVの配電システム
- 限られたメンテナンスリソース： 最小限の技術スタッフがいる場所
- 規制要件： 厳格な防火法規のある管轄区域
油入変圧器を選択する場合：
- 屋外変電所： 電力配電および送電システム
- 高電圧アプリケーション： 35 kVを超える電圧クラス
- 大電力定格： 5 MVAを超える容量要件
- コスト重視のプロジェクト： より低い初期投資の優先順位
- 過負荷能力： 大きな負荷変動のあるアプリケーション
- 極端な環境： 非常に高い周囲温度または過酷な条件
コスト分析：初期投資対総ライフサイクル
初期購入コストの比較（1000 kVA、11kV / 0.4kVの例）
| コスト要素 | 乾式 | 油入 |
|---|---|---|
| 変圧器ユニット | $45,000 – $60,000 | $30,000 – $40,000 |
| インストール | $8,000 – $12,000 | $15,000 – $25,000* |
| 防火 | 不要 | $10,000 – $20,000 |
| 油封じ込め | 不要 | $5,000 – $10,000 |
| 総初期費用 | $53,000 – $72,000 | $60,000 – $95,000 |
*防火対策を施した屋内設置の場合、より高い
20年間のライフサイクルコストの比較
| コスト要因 | 乾式 | 油入 |
|---|---|---|
| 初期投資 | $60,000 | $75,000 |
| 年間メンテナンス | 年間$500 = $10,000 | 年間$2,000 = $40,000 |
| 油のテストと処理 | $0 | $15,000 |
| エネルギー損失（2%対1%） | $80,000 | $40,000 |
| 保険料の差 | より低い | より高い（+$10,000） |
| 20年間の総コスト | $150,000 | $180,000 |
屋内用途では、乾式変圧器は初期購入価格が高いにもかかわらず、通常、総所有コストが15〜25％低くなります。屋外の電力用途では、油入変圧器の方が依然として経済的です。.
技術仕様の比較
| 仕様 | 乾式変圧器 | 油入変圧器 |
|---|---|---|
| 電圧クラス | 最大36 kV | 最大1000 kV+ |
| 電力定格 | 最大30 MVA（標準最大） | 無制限（500+ MVA利用可能） |
| 絶縁階級 | F種（155℃）またはH種（180℃） | A種（105℃） |
| 温度上昇 | 80〜115 K | 55〜65 K |
| 過負荷容量 | 短時間で110〜120℃ | 持続的に130〜150℃ |
| 全負荷時の効率 | 96-98.5% | 98.5-99.7% |
| 騒音レベル | 55〜70 dB（ファン付き） | 45〜55 dB |
| 期待寿命 | 25～30年 | 30〜40年 |
| 重量（kVAあたり） | より重い | ライター |
| 設置面積（kVAあたり） | 大きい | 小さい |
これらの仕様を理解することは、電気システムの要件に基づいて適切な変圧器タイプを選択するのに役立ちます。.
よくある質問（FAQ）
Q1：乾式変圧器を屋外で使用できますか？
はい、ただし、適切な換気を備えた耐候性エンクロージャーが必要です。乾式変圧器は主に屋内での使用を想定して設計されていますが、NEMA 3RまたはIP54エンクロージャーを備えた屋外定格モデルも入手可能です。ただし、一般的に屋外設置には油入変圧器の方が適しており、費用対効果も高くなります。.
Q2：どちらの変圧器タイプがより環境に優しいですか？
乾式変圧器は、油漏れのリスクや土壌汚染がないため、屋内用途においてより環境に優しいです。しかし、天然エステル油（生分解性）を使用した油入変圧器は、屋外での使用において環境的に許容され、より優れたエネルギー効率を提供し、運用時の二酸化炭素排出量を削減できます。.
Q3：油入変圧器はどのくらいの頻度でメンテナンスが必要ですか？
油入変圧器は、年1回の油試験（溶解ガス分析）、6ヶ月ごとの目視点検、および運転条件に応じて2〜5年ごとの油ろ過が必要です。全油交換は通常10〜15年ごとに必要です。乾式変圧器は、年1回の定期的な清掃と目視点検のみが必要です。.
Q4：乾式変圧器の最大電圧定格は何ですか？
乾式変圧器は、空気の絶縁耐力が油よりも低いため、通常36 kVクラスに制限されています。一部のメーカーは最大46 kVのユニットを提供していますが、油入変圧器はより高い電圧アプリケーションの標準です。配電システムの場合、この制限が問題になることはほとんどありません。 配電システム, 、この制限が問題になることはほとんどありません。.
Q5：乾式変圧器は油入変圧器よりも安全ですか？
はい、屋内用途では。乾式変圧器は、可燃性液体による火災のリスクを排除し、故障時に有毒ガスを発生させず、自己消火性の絶縁材料を使用しています。これにより、居住者がいる建物にとって非常に安全になります。油入変圧器は、追加の防火システムと封じ込め対策が必要です。.
Q6：どちらの変圧器タイプが損失が少なく、効率が良いですか？
油入変圧器は一般的に、特に高電力定格において、乾式変圧器（96～98.5%）と比較して損失が少なく、効率が高い（98.5～99.7%）。油による優れた冷却性能が、より効率的な設計を可能にする。ただし、小～中程度の定格においては、効率の差は最小限であり、油入変圧器の追加的なメンテナンスコストを正当化できない場合がある。.
Q7：油入変圧器を乾式に変えることはできますか？
はい、しかし、考慮すべき点がいくつかあります。利用可能なスペース（乾式変圧器は大型です）、換気要件、電圧および電力定格、そして用途が乾式変圧器の特性に適しているかどうかです。多くの施設では、改修時に安全性の向上とメンテナンスの軽減のために乾式変圧器にアップグレードしています。適切なサイズ選定と設置のために、資格のあるエンジニアにご相談ください。.
Q8：各変圧器タイプの一般的な寿命はどれくらいですか？
乾式変圧器は通常、最小限のメンテナンスで25〜30年持続しますが、油入変圧器は適切なオイルメンテナンスとテストで30〜40年持続します。実際の寿命は、動作条件、負荷パターン、メンテナンスの質、および環境要因によって異なります。適切なメンテナンスは、変圧器の寿命を大幅に延ばします。 回路保護 変圧器の寿命を大幅に延ばします。.
結論
乾式変圧器と油入変圧器はどちらも、現代の配電システムで不可欠な役割を果たしています。乾式変圧器は、屋内、火災に敏感な、および環境に配慮したアプリケーションに優れており、初期投資は高いものの、優れた安全性と低いライフサイクルコストを提供します。油入変圧器は、優れた冷却効率、過負荷能力、およびコンパクトな設計が比類のない性能を提供する高電圧、高電力の屋外アプリケーションを支配しています。.
冷却方法、安全プロファイル、メンテナンス要件、およびアプリケーションの適合性の基本的な違いを理解することで、安全性と総所有コストの両方を最適化する情報に基づいた意思決定が可能になります。環境規制が強化され、防火基準が進化するにつれて、乾式変圧器は商業および産業部門で市場シェアを獲得し続けていますが、油入変圧器はユーティリティ規模の電力伝送および配電に不可欠なままです。.
VIOX Electricは、商業、産業、およびユーティリティアプリケーションにおける多様な顧客要件を満たすために、乾式変圧器と油入変圧器の両方を製造しています。当社のエンジニアリングチームは、お客様の特定のニーズに最適な変圧器ソリューションを選択するお手伝いをし、安全性、効率、および長期的な信頼性を確保します。.
変圧器の選択に関する技術的な相談、または当社の完全な範囲の詳細については、 配電機器, 、今すぐVIOX Electricにお問い合わせください。.
