Il Il termine esteso di AC in ambito elettrico è Corrente Alternata. Descrive una corrente elettrica che cambia direzione periodicamente. Nella maggior parte dei sistemi di alimentazione, anche la tensione associata cambia polarità seguendo una forma d'onda ripetitiva.
Nel linguaggio quotidiano, AC può anche significare condizionatore d'aria o aria condizionata. Il contesto circostante determina il significato. Su uno schema elettrico, una targhetta identificativa, un multimetro, un interruttore, un contattore, un motore o un'etichetta di alimentatore, AC significa normalmente Corrente alternata.
| Termine | Forma estesa o significato | Interpretazione pratica |
|---|---|---|
| AC | Corrente alternata | La corrente inverte periodicamente la direzione |
| DC | Corrente continua | La corrente mantiene una direzione costante |
| VAC | Volt AC | Tensione in corrente alternata, solitamente espressa come valore RMS |
| Hz | Hertz | Numero di cicli di corrente alternata al secondo |
| CA monofase | Corrente alternata monofase | Una forma d'onda di tensione alternata |
| CA trifase | Corrente alternata trifase | Tre forme d'onda sfasate di 120 gradi elettrici |
Se stai cercando altre abbreviazioni elettriche, VIOX mantiene anche un riferimento per le forme estese dei termini elettrici.
Cosa significa CA nei sistemi elettrici?
La corrente alternata cambia direzione nel tempo. Una semplice forma d'onda sinusoidale CA sale da zero a un picco positivo, ritorna attraverso lo zero, raggiunge un picco negativo e poi ritorna a zero. Tale sequenza costituisce un ciclo completo.
Una tensione sinusoidale ideale può essere rappresentata come:
v(t)=V_{peak}\sin(2\pi ft+\phi)Dove:
v(t)è la tensione istantanea;V_{peak}è l'ampiezza massima della tensione;fè la frequenza in hertz;tè il tempo;\phiè l'angolo di fase.
Questa equazione è utile perché separa quattro concetti che vengono spesso confusi: tensione istantanea, tensione di picco, frequenza e fase.
La corrente alternata nei sistemi di potenza è generalmente progettata attorno a una forma d'onda sinusoidale, ma non tutte le forme d'onda CA sono sinusoidi perfette. I carichi elettronici, i raddrizzatori, gli azionamenti a frequenza variabile e gli alimentatori switching possono distorcere la forma d'onda della corrente e introdurre armoniche. La corrente può rimanere alternata anche quando la sua forma non è una sinusoide ideale.
Come funziona la frequenza CA
La frequenza indica quanti cicli CA completi si verificano ogni secondo. La sua unità di misura è l'hertz, abbreviato Hz.
T=\frac{1}{f}Dónde T è la durata di un ciclo in secondi e f è la frequenza in hertz.
A 50 Hz:
- si verificano 50 cicli completi ogni secondo;
- un ciclo dura 20 millisecondi;
- la polarità cambia ogni mezzo ciclo, ovvero ogni 10 millisecondi per una forma d'onda periodica ideale.
A 60 Hz, un ciclo completo dura circa 16,67 millisecondi.
L'India utilizza i 50 Hz come frequenza di rete standard. La pubblicazione IS 12360 del Bureau of Indian Standards definisce i valori preferenziali di tensione e frequenza, identificando i 50 Hz per le installazioni elettriche ordinarie. Altri paesi possono utilizzare i 60 Hz, pertanto un prodotto non dovrebbe essere scelto basandosi solo sulla tensione.
Le apparecchiature a 50 Hz possono funzionare a 60 Hz?
A volte, ma non automaticamente. Molti prodotti elettronici e dispositivi di controllo sono contrassegnati 50/60 Hz, indicando che il produttore li ha progettati per entrambe le frequenze. Un dispositivo contrassegnato solo 50 Hz o solo 60 Hz richiede una verifica più approfondita.
La frequenza può influenzare:
- la velocità del motore;
- il flusso e il riscaldamento del trasformatore;
- la reattanza induttiva;
- il comportamento delle bobine di contattori e relè;
- i circuiti di temporizzazione e di misura;
- le prestazioni di ventilatori, pompe e compressori.
La targhetta e la documentazione del produttore, non un'ipotesi generale, dovrebbero determinare la compatibilità.

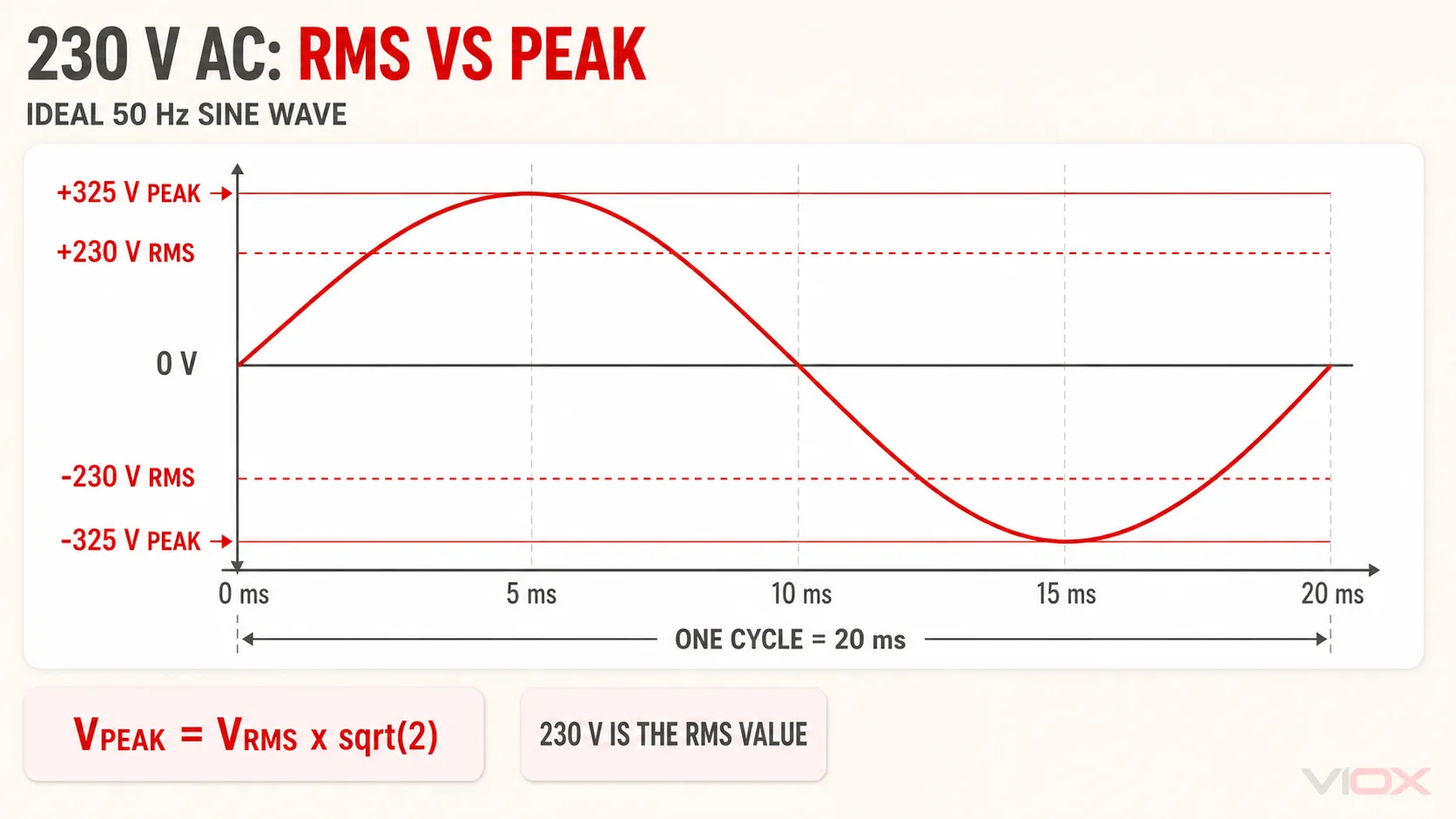

Tensione RMS: perché 230 V AC non è la tensione di picco
La tensione AC cambia continuamente, quindi i tecnici necessitano di un valore pratico per confrontare il suo effetto di potenza con la DC. Questo valore è il valore efficace, o RMS.
Per un'onda sinusoidale ideale:
V_{RMS}=\frac{V_{peak}}{\sqrt{2}}Pertanto:
V_{peak}=V_{RMS}\sqrt{2}Un'onda sinusoidale nominale a 230 V AC ha un'ampiezza di picco di circa:
230\times\sqrt{2}\approx325\text{ V}La forma d'onda oscilla quindi tra circa +325 V e -325 V secondo il calcolo idealizzato. Il 230 V valore solitamente riportato sulle apparecchiature è il valore RMS, non il valore di picco.
Questa distinzione è importante per la progettazione dell'isolamento, la scelta dei raddrizzatori, la tensione dei condensatori, l'analisi delle sovratensioni e le apparecchiature di prova. Spiega inoltre perché tensioni AC e DC con lo stesso valore numerico non impongono necessariamente lo stesso stress su un componente.
Per relazioni più pratiche su potenza e corrente, consultare la guida VIOX alle formule elettriche per la progettazione e la manutenzione di quadri a bassa tensione.
Corrente alternata monofase e trifase
I sistemi in corrente alternata possono utilizzare una o più forme d'onda di tensione sfasate.
| Funzione | Corrente alternata monofase | Corrente alternata trifase |
|---|---|---|
| Forme d'onda | Uno | Tre, normalmente sfasate di 120 gradi |
| Ruolo comune | Carichi residenziali e commerciali di piccole dimensioni | Motori, macchinari industriali, carichi di distribuzione più grandi |
| Conduttori tipici | Fase e neutro, più terra di protezione dove richiesto | Tre fasi, con o senza neutro, più terra di protezione dove richiesto |
| Erogazione di potenza | Potenza istantanea pulsante per un semplice carico monofase | Potenza totale più uniforme in un sistema equilibrato |
| Principale criterio di selezione | Tensione fase-neutro e disconnessione del conduttore | Tensione fase-fase, tensione fase-neutro, sequenza delle fasi e configurazione dei poli |
La tensione trifase deve essere letta attentamente. Una targhetta può riferirsi alla tensione fase-fase, mentre un circuito di controllo può utilizzare una diversa tensione fase-neutro o trasformata. Non dedurre mai il numero di poli richiesto o la disposizione del cablaggio dalla parola AC da soli.
La distinzione completa è trattata separatamente in Monofase contro trifase: qual è la differenza?.
CA vs CC: La differenza essenziale
Il significato completo di CC è Corrente continua. La sua caratteristica distintiva è il flusso di corrente unidirezionale. La CA inverte periodicamente la direzione.
| Punto di confronto | AC | DC |
|---|---|---|
| Forma estesa | Corrente alternata | Corrente continua |
| Direzione della corrente | Inverte periodicamente | Rimane in una sola direzione |
| Polarità | Alterna | Fissa in condizioni di regime stazionario |
| Frequenza | Normalmente espressa in hertz | Frequenza zero per corrente continua costante |
| Fonti comuni | Rete elettrica, alternatore, uscita inverter | Batteria, modulo solare, raddrizzatore, alimentatore CC |
| Conversione di tensione | Il trasformatore è ampiamente utilizzato | Richiede conversione elettronica o apparecchiature specializzate per la conversione in CC |
| Comportamento di commutazione | La corrente passa attraverso gli attraversamenti naturali dello zero | Assenza di passaggio naturale per lo zero della corrente in regime di corrente continua (DC) stazionario |
| Selezione dei componenti | Richiede verifiche su tensione AC, frequenza, categoria di carico e capacità di interruzione del guasto | Richiede verifiche su tensione DC, polarità, disposizione dei poli e interruzione della corrente continua |
La corrente alternata (AC) è ampiamente utilizzata per la generazione e la distribuzione di energia poiché i trasformatori possono variare la tensione AC in modo efficiente. L'aumento della tensione riduce la corrente a parità di potenza trasmessa, diminuendo così le perdite nei conduttori. Ciò non significa che la AC sia universalmente migliore. Batterie, elettronica, impianti fotovoltaici, sistemi di elaborazione dati e molte applicazioni di accumulo energetico dipendono dalla DC, mentre la corrente continua ad alta tensione viene utilizzata per specifici progetti di trasmissione.
Per un confronto più approfondito, leggere Corrente AC vs DC: Differenza, significato e perché le abitazioni utilizzano la corrente alternata.
Come leggere le marcature AC sulle apparecchiature elettriche
Conoscere il significato di AC è solo il primo passo. Ingegneri e acquirenti devono interpretare l'intera marcatura circostante.
| Esempio di marcatura | Significato | Cosa non dimostra |
|---|---|---|
230 V~ o 230 V CA |
Progettato per un funzionamento nominale a 230 V CA | Idoneità per qualsiasi frequenza o tipo di carico |
50/60 Hz |
Progettato per entrambe le frequenze dichiarate entro le condizioni documentate | Compatibilità con uscita a frequenza variabile |
Bobina a 24 V CA |
L'alimentazione della bobina deve essere a 24 V CA | I contatti principali sono dimensionati solo per 24 V |
400 V CA, 3~ |
Applicazione in corrente alternata trifase alla tensione dichiarata | Sequenza di fase, poli, corrente o categoria di utilizzo corretti |
AC-1 |
Categoria di utilizzo IEC associata a carichi non induttivi o leggermente induttivi | Capacità di manovra motori |
AC-3 |
Categoria di utilizzo IEC associata al servizio di avviamento e arresto di motori a gabbia | Idoneità per ogni servizio di marcia a impulsi, inversione o controcorrente |
6 kA |
Potere di cortocircuito secondo uno standard di prodotto e una condizione di prova definiti | Idoneità universale a ogni livello di guasto del sistema |
La tensione AC non è la stessa della tensione della bobina
Un contattore può gestire un'elevata tensione di carico AC utilizzando una tensione di controllo molto più bassa per la sua bobina. Ad esempio, un dispositivo può commutare un circuito motore a 400 V AC ma utilizzare una bobina a 24 V AC o 24 V DC.
Confondere questi valori può impedire il funzionamento o danneggiare la bobina. La distinzione è spiegata in Perché il mio contattore riporta 24 V e 600 V?.
AC-1, AC-3 e AC-15 non sono tipi di tensione
Le lettere e i numeri nelle categorie di impiego descrivono il servizio di manovra secondo standard di prodotto definiti. Non indicano diverse forme di corrente alternata.
Ad esempio:
AC-1è associato a carichi non induttivi o leggermente induttivi nelle apparecchiature di commutazione pertinenti;AC-3è associato al normale avviamento e arresto di motori a gabbia di scoiattolo nelle applicazioni con contattori;AC-15è associato al controllo di carichi elettromagnetici in corrente alternata nei dispositivi dei circuiti di controllo.
Un valore di corrente citato in una categoria non può essere trasferito automaticamente a un'altra. La categoria corretta dipende dallo standard del dispositivo e dal ciclo di carico effettivo.
Dove viene utilizzata la corrente alternata
La corrente alternata è presente in tutti i sistemi elettrici a bassa tensione:
- fornitura di rete per abitazioni, uffici, edifici commerciali e fabbriche;
- circuiti monofase per prese, illuminazione ed elettrodomestici;
- motori trifase, pompe, ventilatori, compressori e macchinari;
- trasformatori e sistemi di distribuzione;
- Contattori AC, relè, avviatori motore e quadri di controllo;
- gruppi di continuità (UPS) e uscite AC di inverter;
- apparecchiature di protezione come MCB, MCCB, RCCB, RCBO, fusibili e SPD quando specificamente dimensionati per il sistema AC.
La presenza di alimentazione AC non rende intercambiabile ogni componente etichettato come AC. Un dispositivo di protezione deve inoltre corrispondere alla tensione, alla corrente, al livello di guasto, ai poli, al sistema di messa a terra, al comportamento del carico e alle norme di installazione applicabili.
Lista di controllo per la selezione dei componenti AC
Prima di specificare un componente per un circuito AC, verificare quanto segue:
- Tensione operativa nominale: Corrispondenza con l'effettiva tensione di sistema fase-fase o fase-neutro.
- Frequenza: Verificare 50 Hz, 60 Hz o un intervallo di frequenza esplicitamente indicato.
- Numero di fasi: Confermare il funzionamento monofase o trifase.
- Corrente nominale: Utilizzare la corrente nominale applicabile al carico reale e alle condizioni operative.
- Categoria di utilizzazione: Verificare il servizio per carichi motore, resistivi, induttivi, capacitivi o di controllo, ove applicabile.
- Configurazione dei poli: Determinare quali conduttori sotto tensione e il neutro, se richiesto, devono essere sezionati o protetti.
- Potere di cortocircuito: Verificare la corrente di guasto presunta e la taratura secondo lo standard di prodotto applicabile.
- Alimentazione di controllo: Mantenere la tensione della bobina o del controllo elettronico separata dalla tensione nominale del circuito principale.
- Condizioni ambientali: Verificare i requisiti relativi a temperatura, altitudine, involucro, inquinamento e declassamento.
- Requisiti di mercato: Verificare lo standard, la certificazione e le regole di installazione richieste per il mercato di destinazione.
Questa lista di controllo è più utile del semplice chiedere se un prodotto è “AC rated”. La compatibilità AC è un insieme di condizioni, non un'etichetta universale.
Errori comuni sulla corrente alternata (AC)
Scrivere AC come “Alternate Current”
La forma estesa elettrica corretta è Corrente alternata, non “Alternate Current”. Alternating descrive la continua inversione della direzione della corrente.
Dare per scontato che AC significhi sempre Air Conditioner (condizionatore d'aria)
Nelle conversazioni sugli impianti degli edifici, AC significa spesso aria condizionata. Su uno schema elettrico o sulla marcatura di un dispositivo, indica normalmente la corrente alternata (Alternating Current). Leggere l'unità di misura, il simbolo e il contesto dell'apparecchiatura.
Considerare la tensione RMS e la tensione di picco come lo stesso valore
Una marcatura di 230 V AC esprime normalmente la tensione RMS. Per un'onda sinusoidale ideale, il suo picco è di circa 325 V. Confondere i due valori può portare a un isolamento o a una selezione dei componenti errati.
Ignorare la frequenza
Due alimentazioni possono avere la stessa tensione RMS ma frequenze diverse. Motori, trasformatori, relè, timer e bobine elettromagnetiche possono reagire in modo differente a 50 Hz e 60 Hz.
Utilizzo di un dispositivo AC in corrente continua (DC) perché il valore di tensione corrisponde
La commutazione in AC e DC impone condizioni di interruzione dell'arco differenti. Un dispositivo contrassegnato per 230 V AC non è automaticamente idoneo per 230 V DC. Utilizzare solo i valori nominali assegnati esplicitamente dal produttore secondo lo standard di prodotto applicabile. Le implicazioni progettuali sono illustrate nel confronto VIOX di contattori AC vs DC.
Domande Frequenti
Qual è il significato completo di AC?
Il significato completo di AC in ingegneria elettrica è Corrente alternata.
Qual è il significato completo di AC in fisica?
In fisica, AC sta anche per Corrente alternata, ovvero corrente che cambia direzione periodicamente.
Quali sono le forme estese di AC e DC?
AC sta per Corrente alternata, mentre DC sta per Corrente continua.
AC è tensione o corrente?
Strettamente parlando, l'acronimo si espande in Corrente Alternata (Alternating Current). Nella pratica ingegneristica, AC viene utilizzato anche come aggettivo in termini quali tensione AC, potenza AC, alimentazione AC e circuito AC.
L'elettricità domestica è AC o DC?
L'elettricità fornita alle abitazioni è generalmente AC. Molti apparecchi elettronici convertono poi internamente tale AC in una o più tensioni DC.
Cosa significa 230 V AC 50 Hz?
Normalmente indica una tensione nominale di 230 V RMS in corrente alternata che compie 50 cicli al secondo. Di per sé, non specifica la capacità di corrente, la disposizione delle fasi, il livello di guasto o l'idoneità per un dispositivo specifico.
Perché la corrente alternata (AC) si misura in hertz?
La corrente alternata si ripete in cicli. L'hertz indica quanti cicli completi si verificano ogni secondo.
230 V AC equivalgono a 230 V DC?
Condividono lo stesso valore numerico di tensione, ma non producono forme d'onda, tensioni di picco, isolamento, commutazione o condizioni di interruzione dell'arco identiche. L'apparecchiatura deve riportare una specifica per l'effettiva applicazione in AC o DC.
Conclusione
Il Il termine AC sta per Alternating Current (Corrente Alternata).. La sua caratteristica distintiva è l'inversione periodica della direzione della corrente, ma l'ingegneria elettrica pratica in AC comporta molto più della semplice espansione dell'acronimo. La frequenza, la tensione RMS, la forma d'onda, la disposizione delle fasi, la categoria di utilizzo e le specifiche dell'apparecchiatura influenzano l'idoneità di un dispositivo per un sistema in AC.
Quando si legge una targhetta, non fermarsi a AC. Leggere le specifiche complete: tensione, frequenza, fase, corrente, poli, categoria di carico, capacità di interruzione, tensione di controllo, standard di prodotto e limiti ambientali.
