Pilih unit konsumen campervan yang sesuai dengan setiap mode suplai AC yang akan digunakan kendaraan, bukan hanya jumlah soket. Papan harus menyediakan isolasi, proteksi sirkuit, dan distribusi yang ditentukan saat terhubung ke daya pantai, berjalan dari inverter, atau melewatkan daya pantai melalui inverter/pengisi daya. Papan yang berfungsi pada sambungan perkemahan tidak secara otomatis cocok ketika inverter menjadi sumbernya.
Panduan ini membantu perancang konversi dan pembeli menentukan papan AC 230 V untuk hunian dalam konteks UK/IEC. Ini bukan panduan pengkabelan terminal, desain sistem baterai, atau spesifikasi panel RV Amerika Utara.
Oleh Tim VIOX. Sumber diperiksa: 9 Oktober 2026.
Mulai dengan Mode Pasokan, Kemudian Pilih Papan
Catat sumber mana yang dapat memberi energi pada setiap sirkuit sebelum memilih selungkup atau perangkat pelindung.
| Susunan kendaraan | Apa yang harus diselesaikan oleh spesifikasi unit konsumen | Bukti diperlukan sebelum persetujuan |
|---|---|---|
| Hanya daya dermaga | Perlindungan inlet, isolasi utama, dan perlindungan sirkuit akhir | Susunan suplai, desain sirkuit, dan persyaratan instalasi karavan yang berlaku |
| Hanya inverter | Perlindungan efektif pada output inverter yang tepat | Penggunaan pengkabelan tetap yang diizinkan, perilaku gangguan, pengaturan pembumian, dan perangkat protektif yang kompatibel |
| Daya dermaga ditambah inverter terpisah | Pemilihan sumber terkontrol tanpa umpan balik yang tidak disengaja | Pengaturan perubahan yang disetujui, pengalihan konduktor, dan perlindungan spesifik mode |
| Inverter/pengisi daya dengan pass-through AC | Operasi pass-through dan inversi baterai | Persyaratan perlindungan input/output, fungsi transfer, dan output maksimum di bawah setiap mode yang diaktifkan |
Pemeriksaan pemilihan utama: membedakan arus beban dari arus gangguan; mempertahankan proteksi masuk yang disyaratkan; dan mengonfirmasi pengaturan netral, pembumian, dan isolasi secara terpisah untuk setiap mode sumber.
Jangan menghubungkan output inverter dan suplai dermaga secara bersamaan hanya karena keduanya secara nominal 230 V. Di mana peralatan mengizinkan fungsi bantu atau paralel, itu termasuk dalam arsitektur yang didokumentasikan peralatan tersebut, bukan koneksi improvisasi pada papan.

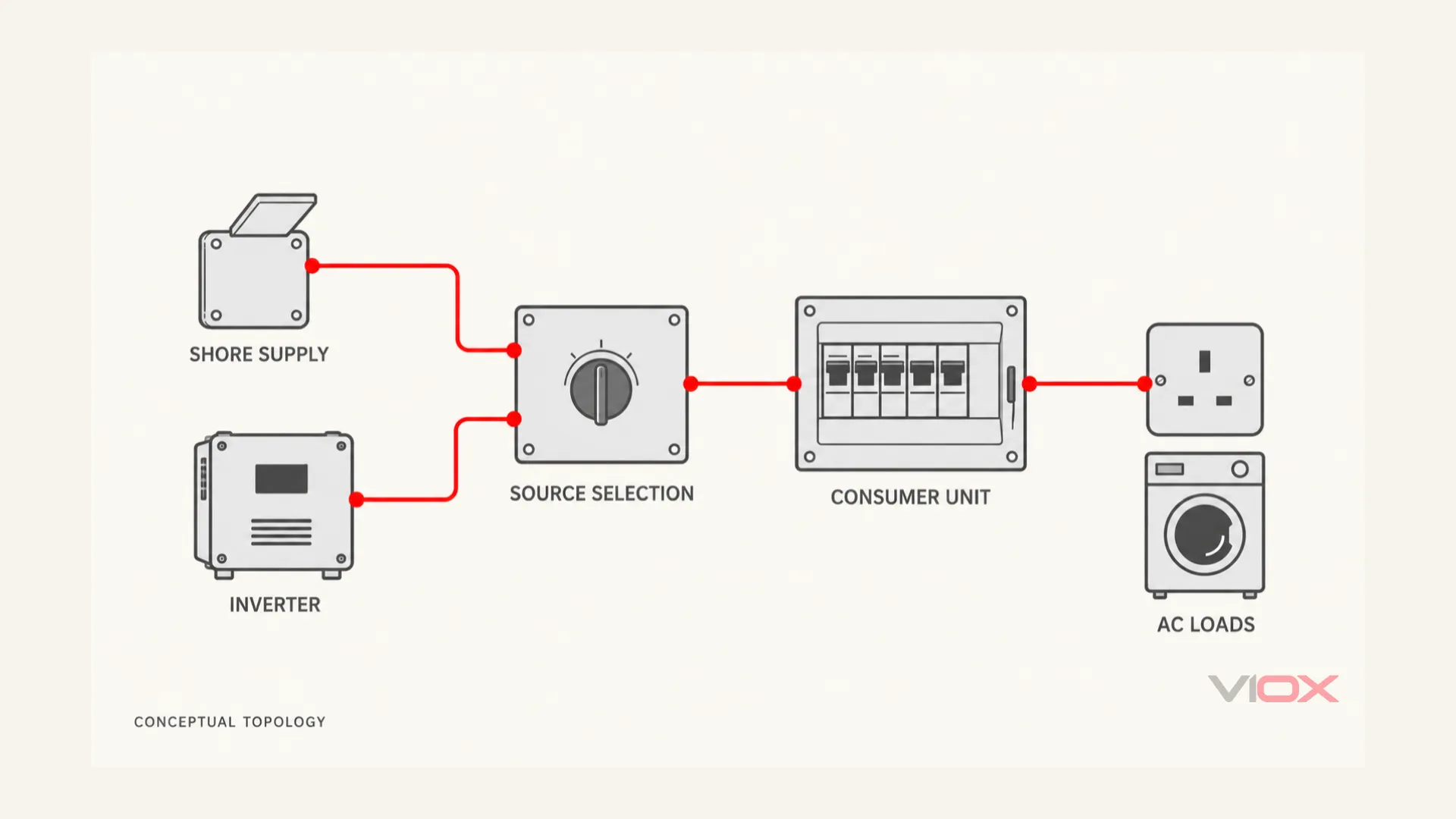

Konsep pemilihan sumber inverter terpisah; inverter/charger dapat mengintegrasikan fungsi transfer. Proteksi masuk, proteksi input/output inverter, switching konduktor, dan bonding harus ditetapkan dalam desain proyek. Ini bukan diagram pengkabelan terminal.
Posisi Unit Konsumen Campervan
Unit konsumen adalah rakitan distribusi AC kabin kendaraan. Ini tidak menggantikan proteksi untuk baterai, pengisian alternator, atau pengkabelan fotovoltaik. Untuk komponen papan dasar, lihat apa yang terkandung dalam unit konsumen.
IEC 60364-7-721:2017 secara khusus membahas sirkuit dan peralatan kabin karavan dan motorcaravan. Ringkasan yang diterbitkan mengharuskan sakelar isolasi utama yang dapat diakses yang memutuskan semua konduktor hidup untuk setiap instalasi independen.
Untuk proyek Inggris, identifikasi edisi BS 7671 yang berlaku dan amandemennya, termasuk Bagian 721. Gunakan Pemeriksa edisi IET daripada mengandalkan diagram pengkabelan yang tidak bertanggal. Pasokan perkemahan dan instalasi kendaraan adalah batas desain yang terpisah; menerima sambungan tidak menetapkan bahwa semuanya di hilir terlindungi dengan benar.

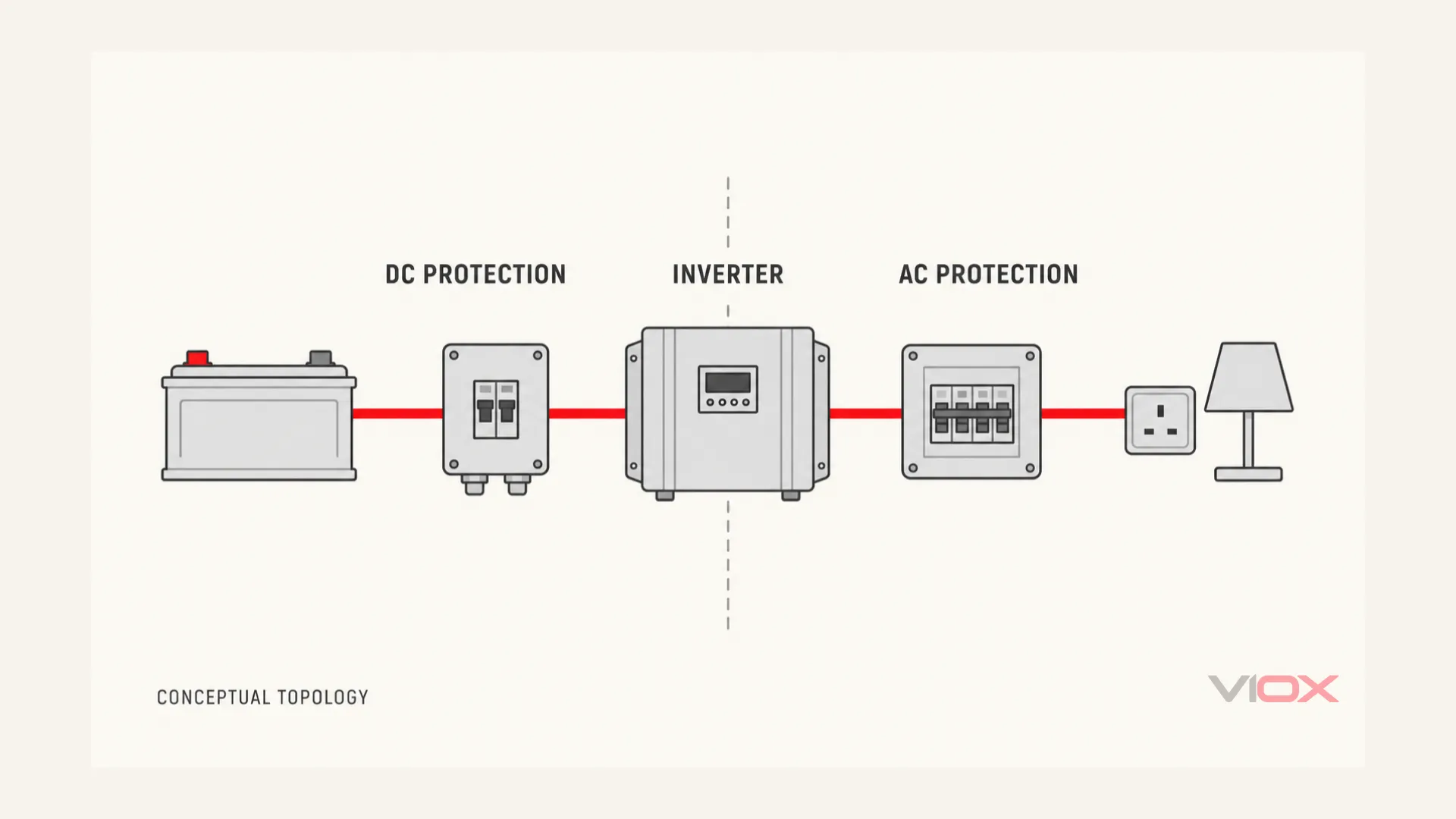

Inverter menginteraksikan dua domain proteksi. Unit konsumen AC tidak menyediakan proteksi gangguan DC baterai atau sirkuit PV. Gambar ini menghilangkan pengkabelan instalasi dan posisi perangkat protektif spesifik model.
Tentukan Proteksi Isolasi, Arus Lebih, dan Arus Sisa Secara Terpisah
Ini adalah fungsi yang berbeda bahkan ketika satu perangkat menggabungkan beberapa di antaranya.
| Fungsi | Perangkat atau pengaturan untuk mengevaluasi | Poin pemilihan |
|---|---|---|
| Isolasi utama | Perangkat isolasi utama yang sesuai atau pengaturan gabungan yang diverifikasi | Konduktor bertegangan terputus; operasi yang dapat diakses; semua sumber ditangani oleh rencana isolasi |
| Perlindungan kelebihan beban dan korsleting | Pemutus sirkuit miniatur (MCB), RCBO atau perangkat proteksi arus lebih lain yang ditentukan | Proteksi kabel, karakteristik trip, kemampuan arus gangguan dan koordinasi pabrikan |
| Proteksi arus sisa | Perangkat arus sisa (RCD) yang sesuai, termasuk RCCB atau RCBO | Arus operasi, tipe gelombang, konduktor yang dialihkan, posisi dan perilaku di bawah setiap mode suplai |
| Pemilihan sumber | Susunan transfer/peralihan yang kompatibel, terkadang terintegrasi ke dalam inverter/charger | Kombinasi sumber yang diizinkan, urutan peralihan, dan pencegahan umpan balik |
Sebuah RCCB, pemutus sirkuit yang dioperasikan oleh arus sisa tanpa proteksi arus lebih integral, memerlukan proteksi arus lebih yang terkoordinasi. Sebuah RCBO, pemutus sirkuit yang dioperasikan arus sisa dengan proteksi beban lebih terintegrasi, menggabungkan kedua fungsi tersebut. Fungsi-fungsi ini dibedakan dalam IEC 61008-1:2024 dan IEC 61009-1:2024. Tidak ada label, dengan sendirinya, yang membuktikan bahwa perangkat memenuhi setiap persyaratan isolasi atau kendaraan. Minta desainer untuk mengidentifikasi fungsi protektif tambahan yang disyaratkan oleh aturan proyek.
Jangan Lepaskan Proteksi Inlet Hanya Karena Papan Memiliki RCBO
IET penjelasan tahun 2018 tentang Bagian 721 menjelaskan RCD terkait yang terhubung langsung ke setiap inlet suplai. Di mana pemutusan suplai otomatis adalah tindakan protektif, ini menjelaskan proteksi arus sisa tidak melebihi 30 mA dan pemutusan semua konduktor aktif. Penjelasan historis ini adalah pemeriksaan batas yang berguna, bukan pengganti persyaratan lengkap edisi proyek.
RCBO individual dapat memisahkan proteksi sirkuit akhir, tetapi tidak secara otomatis melindungi bagian inlet ke papan atau menghilangkan RCD hulu yang diperlukan. Desainer harus menyelesaikan cakupan proteksi dan koordinasi sebelum memilih pengaturan RCBO saja atau RCD bersama. Yang lebih luas panduan pemilihan unit konsumen RCBO mengatasi arsitektur papan; kondisi sumber dan saluran masuk kendaraan masih memerlukan tinjauan tersendiri.
Untuk peralatan satu fasa, verifikasi secara tepat apa yang dialihkan oleh perangkat yang dipilih dan apa yang dilindunginya. Rumah dua modul atau penandaan seperti 1P+N tidak, dengan sendirinya, menetapkan persyaratan kutub dan isolasi lengkap untuk instalasi.
Buat Setiap Mode Operasi Lulus Tinjauan Proteksinya Sendiri
Gunakan matriks berikut sebagai catatan penerimaan. Bidang konsekuensial yang kosong berarti desain belum siap untuk dirilis, bahkan jika peralatan beroperasi secara normal.
| Periksa | Mode terhubung ke dermaga | Mode inverter | Mode transfer atau pass-through |
|---|---|---|---|
| Pasokan yang tersedia | Batas pasokan saluran masuk dan hulu yang dinyatakan | Keluaran kontinu dan perilaku beban lebih yang diizinkan | Batas lulus dan fungsi bantuan apa pun yang diaktifkan |
| Perlindungan gangguan | Penilaian arus gangguan/pemutusan untuk suplai eksternal | Keluaran gangguan spesifik model dan perilaku perlindungan | Jalur protektif yang berlaku di setiap keadaan |
| Cakupan RCD | Sirkuit masuk dan sirkuit akhir dicakup sesuai kebutuhan | Beban yang dilindungi tetap tercakup saat terputus dari jaringan utama | Tidak ada jalan pintas yang tidak ditinjau selama perubahan sumber |
| Pembumian dan netral | Pengaturan suplai eksternal teridentifikasi | Referensi keluaran dan strategi pengikatan didokumentasikan | Urutan pengalihan/referensi ditetapkan oleh desain peralatan |
| Isolasi | Bagian yang disuplai dari dermaga dan sumber lain teridentifikasi | AC yang berasal dari baterai tidak dapat menggagalkan rencana isolasi | Kontrol dan prosedur menangani kedua sumber |
Watt Inverter Tidak Membuktikan Operasi Pemutus Sirkuit
Inverter elektronik dapat membatasi arus gangguan alih-alih menahan arus tinggi yang tersedia dari pasokan publik. Oleh karena itu, daya nominalnya tidak dapat menetapkan bahwa MCB yang dipilih akan mencapai pemutusan gangguan yang diperlukan. IET membahas perbedaan ini dalam panduan perlindungan mode pulau; artikel tersebut berkaitan dengan instalasi prosumer residensial, bukan desain karavan yang sudah jadi.
Untuk inverter yang tepat, minta perilaku arus gangguan/waktu, karakteristik pemadaman, dan perlindungan hilir yang diizinkan. Peringkat pemutus sirkuit yang lebih tinggi bukanlah obat untuk bukti gangguan yang hilang. Mengubah kurva trip juga memerlukan penilaian perlindungan sirkuit.
Pemilihan Netral, Pembumian, dan RCD Termasuk dalam Desain Sistem
Konfirmasikan pengaturan keluaran, sakelar referensi internal apa pun, tipe RCD yang kompatibel, dan perilaku jika tegangan suplai runtuh. Ini tergantung pada sumber dan peralatan yang terhubung; instruksi Tipe A atau Tipe B universal tidak sesuai di sini.
Jangan menyalin sambungan netral ke pentanahan dari gambar van generik. Sambungan yang sesuai untuk satu keadaan operasi mungkin bertentangan dengan keadaan lain. Mintalah instruksi inverter/charger yang tepat dan pengaturan pentanahan serta transfer yang disetujui oleh perancang. Bukti yang diperlukan adalah desain yang terkoordinasi, bukan foto konversi lain.
IET juga menjelaskan bahwa studi proteksi harus ditinjau untuk operasi sumber yang terhubung dan independen. Pengujian hanya dengan daya pantai terhubung membuat kondisi operasi off-grid tidak terselesaikan.
Buat Jadwal Sirkuit Tanpa Menebak Ukuran Pemutus Sirkuit
Cantumkan beban setiap sirkuit, desain kabel, dan sumber yang diizinkan. Misalnya, konverter mungkin menginginkan soket tertentu tersedia secara off-grid sambil menjaga charger besar atau beban pemanas hanya dari daya pantai. Itu adalah keputusan alokasi sirkuit, bukan alasan untuk menghubungkan kedua sumber secara sembarangan.
Berikut adalah jadwal ilustratif, bukan kit sekering atau pemutus yang direkomendasikan:
| Sirkuit | Ketersediaan sumber yang diperlukan | Input sebelum memilih proteksi |
|---|---|---|
| Soket AC umum | Dermaga dan/atau inverter, sebagaimana ditentukan | Peralatan yang terhubung, permintaan simultan yang diharapkan, instalasi kabel, dan persyaratan arus sisa |
| Pengisi daya baterai | Biasanya ditetapkan oleh arsitektur pengisian daya | Peringkat input pengisi daya, arus start-up, dan apakah pengaktifan di luar jaringan diizinkan |
| Peralatan daya tinggi tetap | Hanya dermaga atau secara eksplisit didukung oleh inverter | Masukan listrik, perilaku awal, manajemen permintaan, dan kapasitas sumber |
| Sirkuit cadangan | Kapasitas cadangan, tidak diasumsikan tersedia | Alokasi beban masa depan, ruang papan, dan tinjauan mode sumber yang direvisi |
Pilih peringkat sirkuit terhadap kapasitas hantar arus kabel setelah faktor instalasi, penurunan tegangan yang diizinkan, beban normal, dan persyaratan pemutusan hubung singkat. Catat jenis konduktor aktual, rute, dan kondisi terminasi; penampang kabel saja tidak cukup.
Pemeriksaan kapasitas ilustratif: a declared 230 V, 16 A supply represents approximately 3.68 kVA. A hypothetical unity-power-factor 2,000 W appliance draws about 8.7 A at 230 V. That helps assess remaining supply capacity; it does not select the cable, breaker or RCD, and it does not establish that a 2,000 W inverter is suitable for every appliance start-up.
Untuk papan, tetapkan arus beban maksimum yang diizinkan di setiap mode, penurunan peringkat perangkat, peringkat busbar, dan kontribusi sumber simultan apa pun yang diotorisasi oleh peralatan. Meningkatkan peringkat MCB tidak dapat meningkatkan kapasitas inlet perkemahan atau keluaran inverter.
Periksa Perakitan dan Lingkungan Kendaraan
Panel rumah tangga yang ringkas mungkin terlihat nyaman, tetapi dimensi hanyalah pemeriksaan pertama. Kombinasi yang dipilih memerlukan bukti untuk tugas perakitannya dan lingkungan yang dimaksud.
The Cakupan IEC 61439-3:2024 mencakup rakitan distribusi stasioner tertutup. Klaim terhadap kerangka produk ini saja bukanlah bukti bahwa panel telah dinilai untuk getaran kendaraan jalan, kondisi pemasangan, atau instalasi hunian yang lengkap.
Tanyakan kepada pemasok rakitan dan perancang kendaraan untuk menyelesaikan:
- Pemasangan dan pergerakan: metode pemasangan yang didukung, pengekangan kabel yang terhubung, dan kesesuaian untuk kondisi layanan kendaraan yang dinyatakan.
- Suhu dan selungkup: batas ambien, ventilasi, sumber panas yang berdekatan, paparan kelembaban/kondensasi, dan perlindungan masuk yang diperlukan di lokasi sebenarnya.
- Antarmuka kelistrikan: kombinasi perangkat/busbar yang disetujui, rentang konduktor terminal, instruksi pemasangan, dan susunan netral/konduktor protektif.
- Akses dan identifikasi: isolasi utama yang dapat dijangkau, label sirkuit/sumber yang dapat dibaca, komponen internal yang terlindungi, dan ruang untuk inspeksi atau penggantian.
IET panduan tentang integrasi perangkat dan komponen menjelaskan mengapa dimensi serupa atau kepatuhan produk individual tidak menetapkan kompatibilitas rakitan. Dapatkan deklarasi produsen rakitan untuk kombinasi aktual; rel DIN yang sama atau nama merek umum tidak cukup sebagai bukti.
Sepakati Catatan Verifikasi Sebelum Pemasangan
Pemasok papan menyediakan dokumentasi komponen dan rakitan. Perancang kelistrikan kendaraan menetapkan persyaratan pemasangan dan arsitektur sumber. Pemasang yang kompeten memverifikasi pemasangan yang telah selesai. Tanggung jawab ini harus eksplisit dalam spesifikasi pembelian.
Rencana inspeksi dan pengujian yang disepakati harus mengidentifikasi:
- Setiap mode sumber yang dapat memberi daya pada sirkuit hunian, termasuk mode yang dapat dipilih pengguna.
- Pemeriksaan kontinuitas sirkuit, bonding, isolasi, dan polaritas yang berlaku, dengan peralatan elektronik sensitif ditangani sesuai instruksinya.
- Bagaimana proteksi gangguan dan proteksi arus sisa akan diverifikasi dalam setiap mode yang relevan.
- Bagaimana perpindahan, pemisahan sumber, dan prosedur isolasi akan diperiksa.
- Jadwal sirkuit, pengaturan, hasil, gambar, dan penanggung jawab yang dicatat untuk serah terima.
Ini adalah kategori penerimaan, bukan instruksi untuk melakukan pengujian berenergi. Pasokan inverter mungkin memerlukan metode verifikasi spesifik peralatan; pembacaan loop konvensional atau tombol uji RCD saja tidak menunjukkan keseluruhan pengaturan protektif. Pengujian dan pekerjaan berenergi apa pun menjadi tanggung jawab personel yang kompeten menggunakan standar yang berlaku dan instruksi peralatan.
Spesifikasi Unit Konsumen Campervan Siap Pemasok
Lengkapi lembar kerja ini sebelum meminta kutipan papan atau komponen. Jika suatu input tidak diketahui, identifikasi siapa yang akan menyediakannya alih-alih membiarkan pemasok menebak.
| Bidang spesifikasi | Informasi yang akan diserahkan |
|---|---|
| Dasar pasar dan desain | Negara tujuan, aturan instalasi yang berlaku, dan edisi proyek; cakupan AC untuk hunian |
| Sumber | Detail pasokan dermaga; model inverter/charger yang tepat; mode operasi dan mode bantu yang diizinkan |
| Alokasi sirkuit | Jumlah sirkuit, beban kelistrikan, sirkuit khusus dermaga versus sirkuit cadangan, cadangan yang tersedia |
| Desain arus normal | Permintaan per mode, data instalasi kabel, batas hulu, dan arus rakitan yang diperlukan |
| Bukti proteksi | Perilaku pemutusan yang diperlukan, data sumber gangguan, koordinasi pemutus sirkuit, dan karakteristik/cakupan RCD |
| Isolasi dan transfer | Topologi yang disetujui, pensakelaran konduktor bertegangan, pengaturan pembumian/netral, dan prosedur isolasi |
| Perakitan dan lingkungan | Perangkat yang kompatibel secara tepat, pemasangan, ruang, suhu, kelembaban, bukti layanan kendaraan, dan akses |
| Serah terima | Gambar yang diperlukan, instruksi, catatan verifikasi, dan tanggung jawab untuk persetujuan instalasi akhir |
Untuk evaluasi komponen, tinjau MCB VIOX dan RCBO VIOX, lalu kirimkan persyaratan yang telah dilengkapi ke [email protected]. Ajukan permintaan dokumen spesifik model dan konfirmasi kompatibilitas. Kategori produk ini bukan merupakan pernyataan bahwa rakitan atau pemasangan karavan yang lengkap telah disetujui oleh kendaraan.
Sumber dan Standar
- IEC 60364-7-721:2017: cakupan pemasangan dan isolasi utama untuk karavan dan motorcaravan.
- Pemeriksa edisi IET BS 7671: informasi transisi edisi dan amandemen terkini di Inggris.
- Penjelasan Bagian 721 IET 2018: penjelasan publik historis mengenai ketentuan inlet, RCD, dan isolasi; verifikasi edisi proyek.
- IEC 61008-1:2024 dan IEC 61009-1:2024: fungsi produk RCCB dan RCBO.
- Diskusi pemutusan otomatis mode pulau IET, 2026: latar belakang terbatas mengenai perilaku kesalahan sumber elektronik, bukan spesifikasi desain karavan.
- Webinar proteksi pembumian IET: tinjauan proteksi saat sumber berubah.
- IEC 61439-3:2024 dan Panduan integrasi komponen IET, 2025: cakupan perakitan dan batas kompatibilitas.
