Une prise sur rail DIN est une prise de courant modulaire conçue pour se clipser sur un rail DIN standard à l'intérieur d'une armoire de commande, d'un tableau de distribution ou d'une enveloppe électrique. Elle offre un point d'alimentation local pratique pour les outils de maintenance, les instruments de test, les ordinateurs portables, l'éclairage de panneau ou les petits équipements auxiliaires.
Contrairement à une prise murale classique, une prise montée sur rail DIN est conçue pour l'intégration en tableau. Les points de sélection importants ne concernent pas seulement la forme de la fiche, mais aussi la tension, le courant nominal, la norme de prise régionale, la largeur du module, la conception des bornes, la mise à la terre, la coordination des dispositifs de protection et l'environnement à l'intérieur de l'enveloppe.
Pour les tableautiers et les acheteurs OEM, la manière la plus sûre de spécifier ce produit est simple : choisir la norme de prise requise par le marché final, confirmer la tension et le courant nominal du tableau, fournir une protection contre les surintensités et les courants résiduels appropriée si nécessaire, et vérifier que la prise s'adapte à l'espace disponible sur le rail DIN de 35 mm.
Réponse rapide : Qu'est-ce qu'une prise sur rail DIN ?
Une prise sur rail DIN, également appelée prise montée sur rail DIN ou prise de courant sur rail DIN, est une prise électrique qui se monte directement sur un rail DIN. Elle est couramment installée à l'intérieur des tableaux électriques pour fournir une alimentation de service sans avoir à percer une prise murale séparée dans l'enveloppe.
La plupart des unités sont conçues pour le rail DIN standard de 35 mm (profil chapeau) défini par la norme IEC/EN 60715. Le rail assure uniquement le montage mécanique ; il ne s'agit pas d'un jeu de barres sous tension. L'alimentation est fournie par des bornes situées sur le corps de la prise, généralement avec des connexions de phase, de neutre et de terre de protection selon le type de prise.
Les cas d'utilisation typiques incluent :
- Alimentation d'un ordinateur portable lors de la mise en service d'un automate programmable industriel (API)
- Alimentation d'un instrument de test ou d'une lampe de travail portable à l'intérieur d'une armoire de commande
- Fourniture d'une prise de service dans un tableau de distribution
- Alimentation de petits équipements auxiliaires à l'intérieur d'une enveloppe
- Création d'un point d'alimentation modulaire à côté des disjoncteurs modulaires (MCB), des borniers, des minuteries et des relais
Si vous avez besoin du rail de montage physique lui-même, consultez le VIOX Page produit des rails DIN. Si vous avez besoin du dispositif de prise, consultez le VIOX Options de prises sur rail DIN.
Prise sur rail DIN vs Prise montée sur rail DIN vs Prise de courant
Ces termes sont souvent utilisés pour le même produit, mais les acheteurs doivent être vigilants car certaines expressions similaires désignent des appareils différents.
| Terme | Ce que cela signifie généralement | Note importante |
|---|---|---|
| Prise pour rail DIN | Terme général pour une prise de courant montée sur rail DIN | Catégorie de produit principale |
| Prise montée sur rail DIN | Même appareil, en mettant l'accent sur la méthode de montage | Terme courant utilisé par les acheteurs |
| Prise de courant sur rail DIN | Terminologie électrique plus formelle | Souvent utilisé dans les spécifications |
| Prise de courant pour rail DIN | Met l'accent sur l'accès à l'alimentation CA à l'intérieur du coffret | Utile pour les applications de prises de service |
| Prise électrique pour rail DIN | Terminologie nord-américaine pour le même concept | Souvent recherché avec des prises US/NEMA |
| Support de relais pour rail DIN | Une embase de relais, pas une prise de courant | Utilisé pour maintenir des relais embrochables |
| Socle DIN | Désigne souvent un connecteur de signal circulaire | Différent d'une prise pour rail DIN |
Cette distinction est importante. Un client recherchant une “ embase de relais pour rail DIN ” peut avoir besoin d'une embase de relais. Un client recherchant une “ prise pour rail DIN US ” souhaite généralement une prise de courant de type NEMA montée sur rail DIN pour une armoire nord-américaine.
Où les prises pour rail DIN sont utilisées
Les prises pour rail DIN sont particulièrement utiles lorsqu'une armoire nécessite un point d'alimentation de service sûr, fixe et organisé.
Armoires de commande
Dans les armoires d'automatisation, les techniciens ont souvent besoin d'une alimentation temporaire pour les câbles de programmation, les ordinateurs portables, les appareils de mesure portatifs, les imprimantes d'étiquettes ou les lampes d'inspection. Une prise de courant sur rail DIN permet de conserver cet accès à l'intérieur de l'armoire au lieu de dépendre de rallonges volantes.
Tableaux de distribution
Dans les tableaux de distribution basse tension, une prise sur rail DIN peut fournir une prise de service à proximité des dispositifs de protection tels que MCBs, les minuteries, les compteurs ou les borniers. Elle doit toujours être protégée par un dispositif de protection de circuit approprié conformément aux règles d'installation locales.
Panneaux de machines
Les constructeurs de machines peuvent installer une prise sur rail DIN pour la mise en service et la maintenance. Pour les panneaux destinés à l'exportation, la norme de la prise doit correspondre au pays de destination. Une prise Schuko peut être appropriée pour certaines parties de l'Europe, tandis qu'une version BS1363 ou NEMA peut être requise pour le marché britannique ou nord-américain.
Panneaux d'automatisation du bâtiment
Les panneaux de chauffage, de ventilation, d'éclairage, de contrôle d'accès et de gestion technique de bâtiment nécessitent souvent une prise compacte pour les équipements de maintenance. Dans ces panneaux, la largeur de rail disponible et le dégagement frontal sont généralement les facteurs limitants.

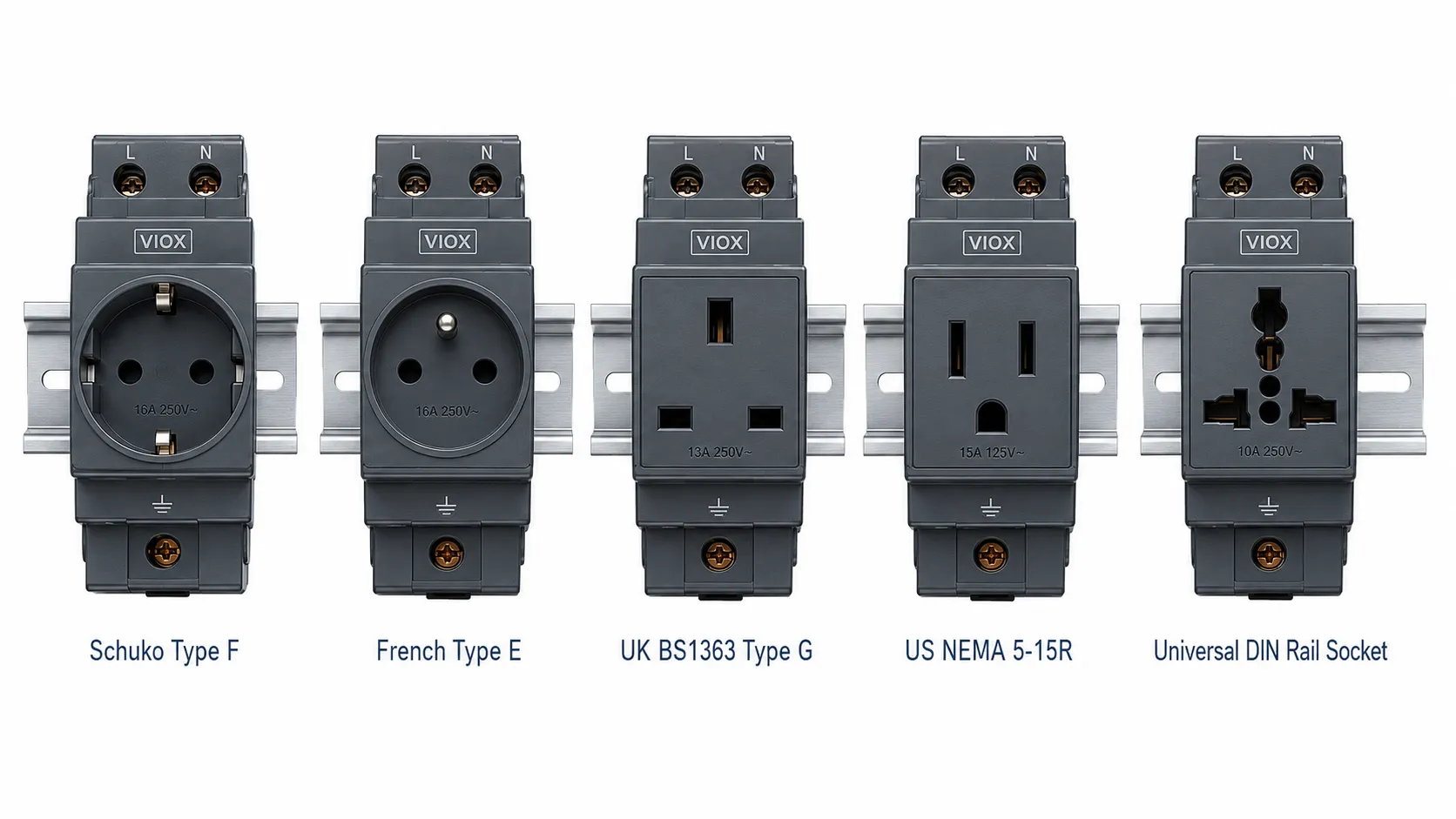

Types de prises pour rail DIN selon la norme de fiche
La différence la plus visible entre les prises pour rail DIN est la norme de fiche. Une prise pour rail DIN n'est pas universelle simplement parce qu'elle se monte sur un rail DIN. La face de la prise doit correspondre au marché, au système de tension et aux exigences d'homologation.
| Type de prise | Marché courant | Utilisation typique en tableau | Note de sélection |
|---|---|---|---|
| Schuko / Type F | Allemagne et nombreux marchés européens | Prise de service dans les tableaux 230 V | Vérifier les exigences locales en matière de mise à la terre et d'obturateurs |
| Type E français | France, Belgique et marchés associés | Compatibilité des prises locales | La disposition de la broche de terre diffère du standard Schuko |
| BS1363 / Type G | Royaume-Uni et certains marchés du Commonwealth | Prise de service de tableau 13 A | Les attentes concernant les fusibles côté fiche et les obturateurs diffèrent de celles des prises UE |
| NEMA 5-15R / 5-20R | États-Unis, Canada, Mexique | Prise de service pour tableau de commande 120 V | Vérifier les exigences en matière de tension, de courant, de mise à la terre et de norme de tableau |
| Australien / Type I | Variantes Australie, Nouvelle-Zélande, Chine | Tableaux d'exportation régionaux | Vérifier la configuration nationale des prises |
| Prise universelle | Tableaux électriques mixtes pour l'export | Commodité pour les produits destinés à des marchés multiples | Utiliser avec précaution ; vérifier l'acceptation des homologations locales |
Les prises universelles peuvent sembler pratiques, mais elles ne sont pas toujours acceptées dans les installations réglementées. Pour les équipements destinés à l'export, il est généralement préférable de spécifier la norme de prise régionale correcte plutôt que d'utiliser une face universelle par défaut.
Caractéristiques nominales clés à vérifier avant de choisir une prise de courant sur rail DIN
Une prise sur rail DIN semble simple, mais une mauvaise spécification peut entraîner une surchauffe, une mauvaise rétention de la fiche, des déclenchements intempestifs ou des problèmes d'homologation.
| Paramètre | Pourquoi c'est important |
|---|---|
| Tension nominale | Doit correspondre à l'alimentation du tableau, telle que 120 V CA ou 230 V CA selon le marché |
| Courant nominal | Doit correspondre à la prise, au câblage, au dispositif de protection et à la charge prévue |
| Norme de prise | Détermine quelle fiche peut être insérée en toute sécurité |
| Largeur du module | Détermine l'espace occupé par la prise sur le rail DIN |
| Type de terminal | Affecte la vitesse de câblage, la compatibilité des conducteurs et la maintenance |
| Connexion de terre de protection | Crucial pour les équipements de classe I et la sécurité du service |
| Conception avec obturateurs | Requis ou attendu dans de nombreux systèmes de prises |
| Voyant lumineux | Utile pour indiquer la présence de tension, mais ne remplace pas un test de vérification |
| Interrupteur intégré | Permet une isolation locale de la prise uniquement si elle est conçue et dimensionnée pour cette fonction |
| Fusible intégré | Fonctionnalité optionnelle ; ne pas supposer que chaque prise sur rail DIN inclut une protection par fusible |
| Certification ou homologation | Doit correspondre au marché cible et à la procédure d'homologation du tableau |
Pour le câblage du tableau, une installation correcte de la prise dépend également de borniers adaptés, du cheminement des conducteurs et de l'étiquetage. VIOX fournit également blocs de jonction pour un câblage organisé des armoires de commande.

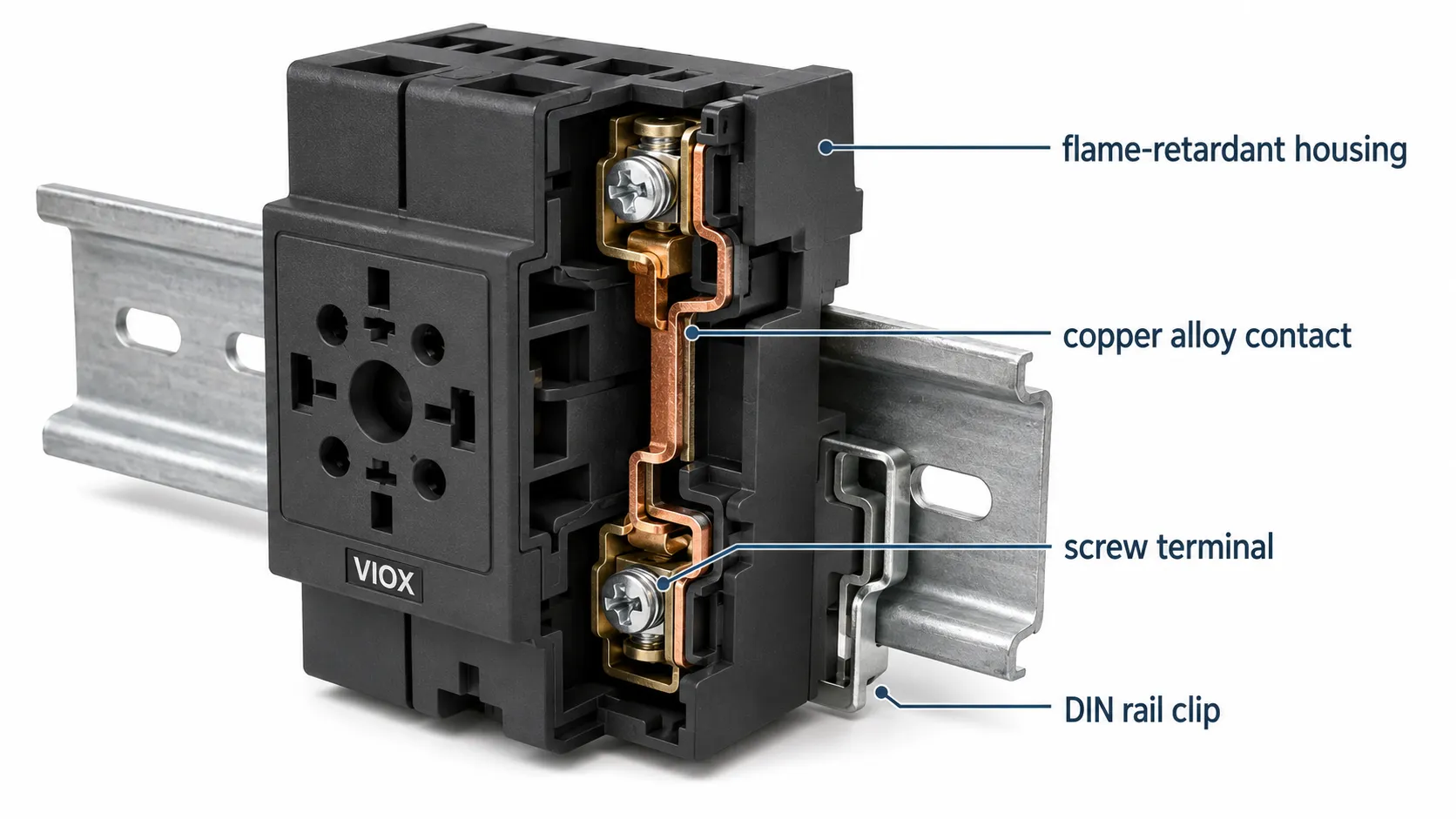

Construction physique : Boîtier, contacts, bornes et largeur du module
Pour les tableaux OEM et les commandes de distributeurs, la construction mécanique est presque aussi importante que la face de la prise. Une prise sur rail DIN peut passer un contrôle visuel de base mais devenir un point faible si le boîtier se ramollit, si les contacts perdent leur pression de ressort ou si la borne n'est pas adaptée à la section du conducteur utilisé dans le tableau.
Lors de la comparaison des fournisseurs, demandez les spécifications physiques suivantes sur la fiche technique :
| Élément de construction | Ce qu'il faut vérifier | Pourquoi c'est important |
|---|---|---|
| Matériau du boîtier | Plastique technique ignifuge tel que PA66 ou PC, avec un indice d'inflammabilité UL94 V-0 ou équivalent si nécessaire | Réduit le risque de propagation des flammes à l'intérieur des coffrets électriques encombrés |
| Matériel de contact | Alliage de cuivre ou laiton à haute conductivité avec placage approprié | Affecte la résistance de contact, l'élévation de température et la rétention de la fiche dans le temps |
| Type de terminal | Borne à vis, borne à cage ou borne à ressort selon le modèle | Détermine la vitesse d'installation, la tenue aux vibrations et les besoins de maintenance |
| Capacité de câblage | Confirmer la plage de conducteurs rigides et souples, telle que les sections courantes de 1,5 mm² à 6 mm² ou des plages plus larges selon le modèle | Empêche l'utilisation de conducteurs sous-dimensionnés ou mal serrés |
| Couple de serrage | Respecter scrupuleusement la valeur indiquée sur la fiche technique ; certaines références d'installation de prises sur rail DIN VIOX indiquent 1,2 N·m pour les modèles standard et 2,8 N·m pour la série M1011 | Un couple de serrage incorrect peut provoquer une surchauffe, un desserrage des câbles ou des dommages aux bornes |
| Largeur du module | Confirmer le nombre de modules de 18 mm ou la largeur totale en millimètres | Évite les problèmes de disposition sur rail DIN de dernière minute |
Ne pas considérer ces valeurs comme universelles pour toutes les prises. Une prise Schuko compacte sur rail DIN, une prise BS1363 et une prise NEMA américaine peuvent présenter des largeurs de boîtier, des profondeurs de bornes, des plages de conducteurs et des exigences de serrage différentes.

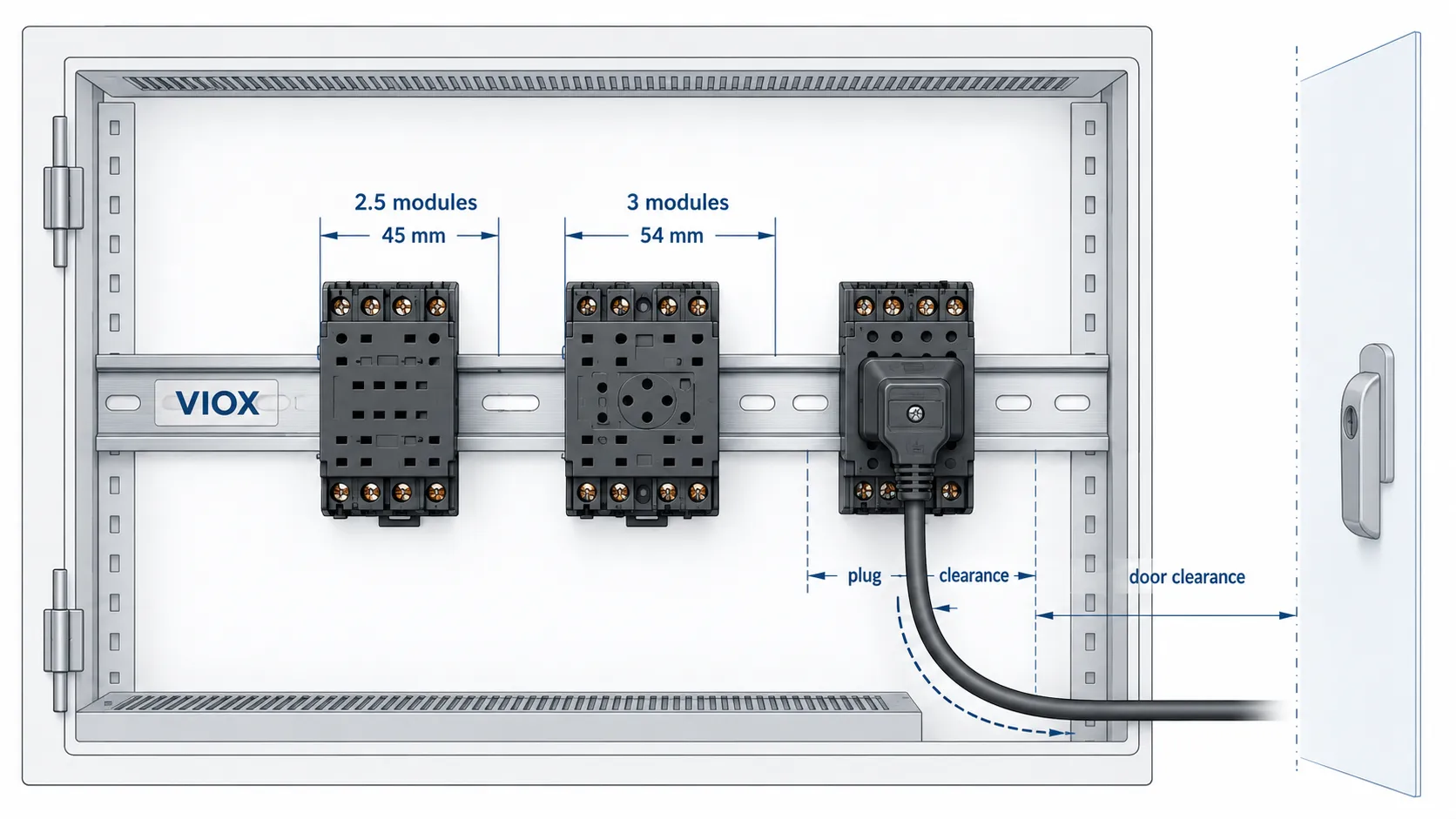

Largeurs typiques des modules de prises sur rail DIN
Les appareils sur rail DIN sont généralement planifiés en modules de 18 mm. Dans les exemples de produits de prises sur rail DIN VIOX, les largeurs de module courantes sont :
| Version de la prise | Largeur de module typique | Largeur approximative |
|---|---|---|
| Schuko allemand | 2,5 modules | Environ 45 mm |
| Norme française | 2,5 modules | Environ 45 mm |
| Standard italien double | 2,5 modules | Environ 45 mm |
| UK BS1363 | 3 modules | Environ 54 mm |
| Standard suisse | 3 modules | Environ 54 mm |
| US NEMA 5-15 | 3 modules | Environ 54 mm |
Ceci est une référence de planification utile, et non un substitut au dessin dimensionnel final. Confirmez toujours la largeur frontale, la profondeur de montage, le dégagement pour l'insertion de la fiche et le dégagement de la porte avant de figer la disposition de l'armoire.
Prise pour rail DIN versions US, UK, EU et universelle
Les données de recherche séparent souvent les prises pour rail DIN par région, car la face de la prise est la première préoccupation de l'acheteur.
Prise sur rail DIN type US
Une prise sur rail DIN type US désigne généralement une prise de courant de type NEMA montée dans un boîtier modulaire pour rail DIN. Celles-ci sont souvent utilisées dans les armoires de commande industrielles nord-américaines lorsqu'une alimentation de service de 120 V est requise.
Pour les projets aux États-Unis, vérifiez :
- La configuration NEMA, telle que 5-15R ou 5-20R
- La tension et le courant nominaux
- Le schéma de mise à la terre
- Si la norme du tableau ou le code local exige une protection supplémentaire
- Si la prise de service doit être alimentée par un transformateur de commande ou par un circuit de dérivation dédié
Prise pour rail DIN type UK
Une prise pour rail DIN type UK fait généralement référence à une prise BS1363 de type G montée sur un module pour rail DIN. Ces prises sont physiquement plus grandes que de nombreuses façades de prises européennes ; il convient donc de vérifier rapidement l'espace disponible sur le rail et le dégagement de la découpe du capot.
Prise pour rail DIN type EU
Les prises pour rail DIN européennes utilisent couramment des modèles Schuko de type F ou français de type E. Le choix approprié dépend du marché de destination. Pour les tableaux destinés à l'exportation, ne présumez pas que toutes les fiches et tous les systèmes de mise à la terre européens sont interchangeables.
Prise pour rail DIN universelle
Une prise pour rail DIN universelle peut accepter plusieurs formes de fiches, mais elle peut ne pas convenir à toutes les installations. Elle ne doit être utilisée que lorsque les spécifications du projet, les réglementations locales et les exigences d'homologation l'autorisent.

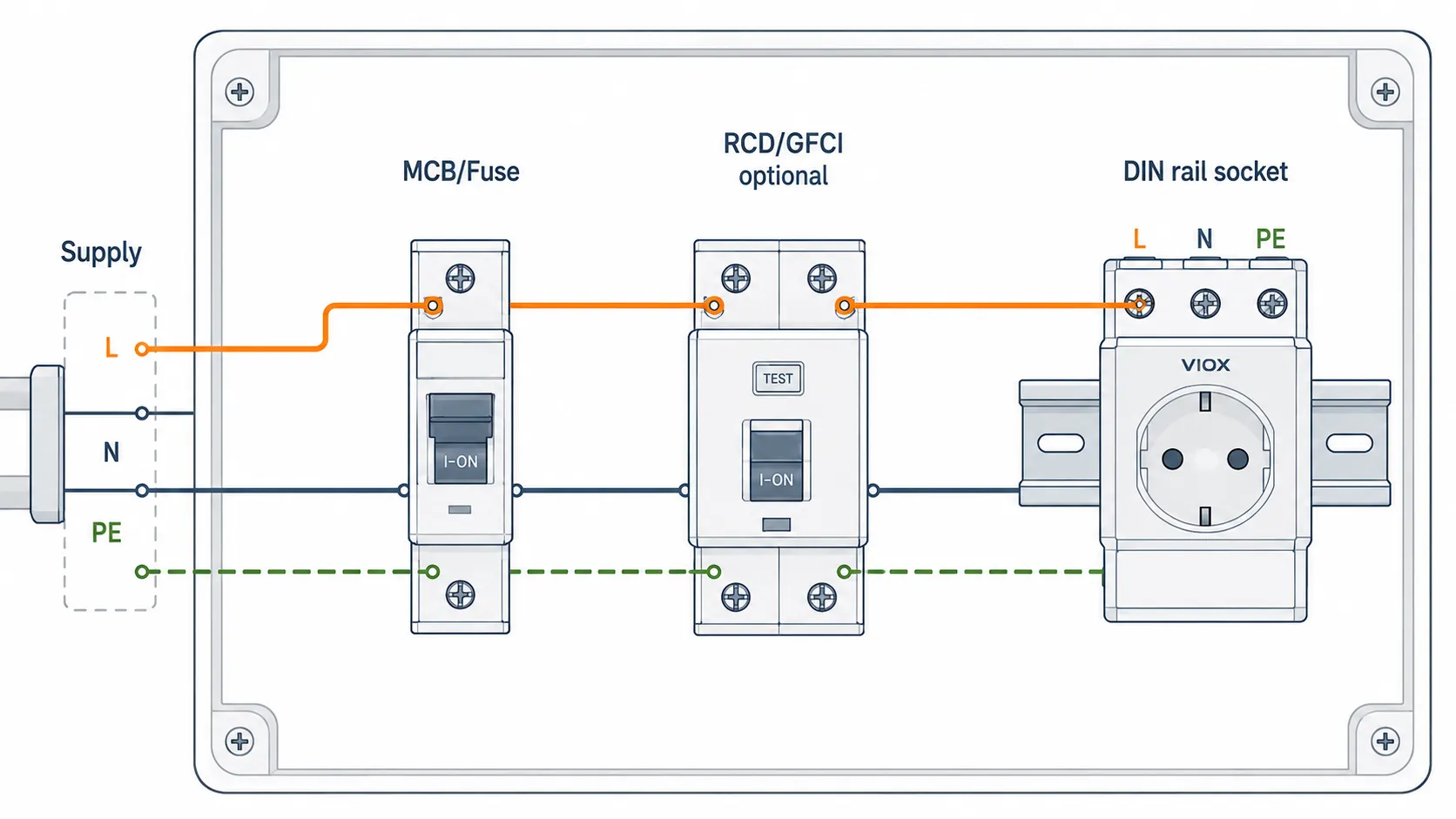

Câblage des prises pour rail DIN : ce que le concepteur de tableau doit prévoir
Le câblage d'une prise pour rail DIN doit être traité comme un véritable circuit de dérivation ou auxiliaire, et non comme une réflexion après coup.
Un circuit de prise CA typique comprend :
- Conducteur de phase ou actif
- Conducteur neutre lorsque requis par le système d'alimentation
- Conducteur de protection (terre)
- Protection contre les surintensités telle qu'un disjoncteur (MCB) ou un fusible
- Protection différentielle telle qu'un interrupteur différentiel (RCD/GFCI) lorsque requis par les réglementations locales
- Étiquetage clair de la tension et de la source
Le rail DIN lui-même ne fournit pas d'alimentation à la prise. La prise doit être câblée via ses bornes conformément aux instructions du fabricant. La section des conducteurs, le couple de serrage des bornes, la longueur de dénudage et le calibre du dispositif de protection doivent respecter la fiche technique du produit et la norme électrique locale.
En pratique, de nombreuses défaillances sur le terrain proviennent de détails ordinaires : un conducteur multibrin inséré sans embout là où il est requis, une borne à vis serrée au jugé au lieu d'utiliser le couple spécifié, ou une prise de 3 modules ajoutée alors que l'agencement de l'armoire était déjà encombré. Pour les tableautiers, la prise doit être placée sur le schéma avec la même rigueur qu'un disjoncteur (MCB), un relais ou un bornier.
Pour la sécurité du tableau, évitez de connecter une prise sur rail DIN directement à un jeu de barres ou à une borne d'alimentation sans protection de circuit appropriée. Une prise de service à l'intérieur d'une armoire peut toujours présenter un risque d'électrocution, d'incendie ou de surcharge si elle est considérée comme une simple “ prise de confort ”.”
Prise sur rail DIN vs Alimentation sur rail DIN
Une prise sur rail DIN et une alimentation sur rail DIN répondent à des besoins différents.
| Dispositif | Fonction | Sortie typique |
|---|---|---|
| Prise pour rail DIN | Fournit une prise secteur à l'intérieur du tableau | Même type d'alimentation CA que le circuit de la prise |
| Alimentation sur rail DIN | Convertit l'entrée CA en sortie CC pour les dispositifs de contrôle | Généralement 12 V CC, 24 V CC ou d'autres sorties CC |
Utilisez une prise sur rail DIN lorsqu'un technicien ou un appareil a besoin d'une prise secteur. Utilisez une alimentation sur rail DIN lorsque les composants de contrôle nécessitent une alimentation CC stable, tels que les automates programmables (API), les relais, les capteurs et les modules de communication.
Prise sur rail DIN vs Embase de relais sur rail DIN
Il s'agit de l'un des pièges les plus courants lors des recherches par mots-clés.
Une prise de courant sur rail DIN est une prise électrique. Une embase de relais sur rail DIN est un support de relais utilisé pour monter et câbler un relais embrochable. Tous deux se montent sur rail DIN, mais ils ne sont pas interchangeables.
| Fonctionnalité | Prise de courant sur rail DIN | Embase de relais pour rail DIN |
|---|---|---|
| Objectif principal | Fournir une alimentation enfichable | Maintenir et câbler un relais |
| Interface utilisateur | Accepte une fiche d'alimentation | Accepte un module de relais |
| Circuit typique | Alimentation de service ou alimentation auxiliaire | Commutation de circuit de commande |
| Erreur courante | Le traiter comme une prise de courant générale sans protection | Confondre le support de relais avec une prise de courant |
Si l'application concerne la commutation de commande, un support de relais ou de relais temporisé peut être nécessaire au lieu d'une prise de courant.
Comment choisir la bonne prise pour rail DIN
Utilisez cette liste de contrôle avant de passer commande.
| Question de sélection | Ce qu'il faut confirmer |
|---|---|
| Dans quel pays ou région le panneau sera-t-il utilisé ? | Schuko, BS1363, NEMA, type E français, australien ou autre norme de prise |
| Quelle est la tension d'alimentation du panneau ? | Faire correspondre la tension nominale de la prise et le système de câblage |
| Quel courant le circuit de prise peut-il fournir en toute sécurité ? | Faire correspondre le calibre de la prise, la section des fils et le dispositif de protection |
| Quel espace est disponible sur le rail DIN ? | Vérifier la largeur du module, la largeur totale en millimètres, la profondeur de montage et le dégagement pour la fiche |
| Quels matériaux de boîtier et de contact sont spécifiés ? | Confirmer le plastique ignifuge, le matériau de contact, le placage et la performance d'échauffement |
| Quelle section de conducteur et quel couple de serrage sont autorisés ? | Faire correspondre la capacité des bornes, l'utilisation d'embouts, la longueur de dénudage et le couple de serrage à la fiche technique |
| La prise nécessite-t-elle un interrupteur ou un voyant lumineux ? | Sélectionnez la version avec interrupteur ou voyant LED en option uniquement si nécessaire |
| Une protection différentielle est-elle requise ? | Respectez les normes locales et les spécifications du projet |
| Le tableau sera-t-il exporté ? | Confirmez rapidement la norme de prise locale et la procédure d'homologation |
| La prise est-elle destinée à un usage ponctuel ou à une charge continue ? | N'utilisez pas une petite prise de service comme sortie permanente dissimulée pour une charge élevée |
Les Erreurs courantes à Éviter
Erreur 1 : Se baser uniquement sur la face de la prise
La face de la prise est importante, mais elle ne constitue pas l'intégralité des spécifications. Une prise de courant sur rail DIN conforme doit également correspondre au système de tension, au calibre de courant, à la configuration du boîtier, à la méthode de câblage et aux exigences d'homologation.
Erreur 2 : Confondre la prise sur rail DIN avec la prise DIN
“Le terme ” prise DIN » fait souvent référence à un connecteur de signal rond utilisé dans les applications électroniques ou audio. Cela ne signifie pas automatiquement une prise de courant montée sur rail DIN.
Erreur 3 : Utiliser une prise universelle pour chaque tableau d'exportation
Les prises universelles peuvent simplifier les achats, mais elles peuvent soulever des questions d'homologation ou de sécurité. Une version de prise régionale est généralement préférable pour les équipements professionnels lorsque le marché de destination est connu.
Erreur 4 : Absence de protection dédiée
Une prise de tableau doit être protégée comme un circuit réel. Le dispositif de protection approprié dépend du système de tension, du calibre de la prise, de la section des conducteurs et des règles d'installation locales.
Erreur 5 : Oublier le dégagement pour la fiche
La largeur du rail DIN n'est pas la seule exigence en matière d'espace. Le corps de la fiche et le rayon de courbure du câble nécessitent également un dégagement par rapport à la porte de l'armoire, aux goulottes de câblage et aux appareils adjacents.
Erreur 6 : Ignorer la qualité du boîtier et des bornes
Deux prises sur rail DIN ayant la même face de connexion et le même courant nominal ne sont pas automatiquement équivalentes. Pour les tableaux industriels, vérifiez le matériau ignifuge du boîtier, le métal des contacts, la conception des bornes, la plage de conducteurs et le couple de serrage avant d'approuver un fournisseur. Ces détails déterminent si la prise restera froide et mécaniquement sécurisée après des années d'utilisation pour la maintenance.
FAQ
À quoi sert une prise sur rail DIN ?
Une prise sur rail DIN est utilisée pour fournir une sortie de courant enfichable à l'intérieur d'un panneau de contrôle, d'un tableau de distribution ou d'une enveloppe électrique. Elle est couramment utilisée pour les outils de maintenance, les ordinateurs portables de mise en service, les équipements de test portables et les petites charges auxiliaires.
Une prise sur rail DIN est-elle la même chose qu'une alimentation sur rail DIN ?
Non. Une prise sur rail DIN fournit une sortie secteur enfichable. Une alimentation sur rail DIN convertit le courant alternatif en courant continu pour les dispositifs de contrôle tels que les automates programmables (API), les capteurs, les relais et les modules de communication.
Un support de relais pour rail DIN est-il identique à une prise de courant pour rail DIN ?
Non. Un support de relais pour rail DIN est une embase destinée à recevoir un relais embrochable. Une prise de courant pour rail DIN est une prise électrique destinée à recevoir une fiche mâle.
Qu'est-ce qu'une prise pour rail DIN version US ?
Une prise pour rail DIN version US désigne généralement une prise de type NEMA montée sur rail DIN pour les tableaux électriques nord-américains. La configuration NEMA exacte, la tension, l'intensité nominale, la mise à la terre et les exigences d'homologation doivent être vérifiées pour le projet.
Une prise pour rail DIN peut-elle être installée dans n'importe quel tableau électrique ?
Uniquement s'il y a suffisamment d'espace sur le rail DIN, un dégagement suffisant pour la fiche, un câblage approprié, une protection adéquate et une conformité avec les normes locales et les standards du tableau électrique en vigueur. La prise doit être installée conformément aux instructions du fabricant.
Une prise pour rail DIN nécessite-t-elle un disjoncteur (MCB) ou un fusible ?
Dans la plupart des tableaux professionnels, le circuit de la prise doit disposer d'une protection contre les surintensités appropriée. Le dispositif de protection exact dépend de l'intensité nominale de la prise, de la section des conducteurs, de la tension d'alimentation et des règles d'installation locales.
Une prise sur rail DIN peut-elle être utilisée pour l'alimentation permanente d'équipements ?
Elle ne peut alimenter des équipements que si la prise, le câblage, le dispositif de protection et l'installation sont dimensionnés pour cet usage. De nombreuses prises de tableau sont principalement destinées à la maintenance ; les charges continues doivent donc être vérifiées avec soin.
Quelle taille de rail DIN une prise sur rail DIN utilise-t-elle ?
La plupart des prises sur rail DIN sont conçues pour un rail symétrique standard de 35 mm conforme à la norme IEC/EN 60715. Vérifiez toujours la fiche technique du produit, car la largeur du module et la profondeur de montage varient selon le type de prise.
Conclusion
Une prise sur rail DIN est un petit composant, mais elle influe sur l'ergonomie du tableau, la sécurité de maintenance et la compatibilité à l'exportation. Le meilleur choix n'est pas simplement la prise la moins chère qui se clipse sur un rail. Il s'agit de la version qui correspond à la norme de fiche de destination, à la tension du tableau, au courant nominal, à l'espace sur rail, à la méthode de mise à la terre et à la protection requise.
Pour les armoires de commande, les tableaux de distribution et les panneaux électriques OEM, spécifiez la prise dès le début, en même temps que la disposition du rail DIN, la protection par disjoncteur (MCB) ou fusible, le câblage des borniers et le dégagement dans l'enveloppe. Cela évite une reconception du tableau à la dernière minute et offre aux techniciens un point d'alimentation de maintenance plus sûr et plus propre.
