DDR4-40L RCBO
Le VIOX VON4-40L est un disjoncteur différentiel (DDR) 1P+N haute performance conçu pour la distribution sur rail DIN. Il offre une protection complète contre les surcharges, les courts-circuits et les fuites à la terre pour les applications commerciales et industrielles.
Envoyez-nous vos demandes, nous vous ferons un devis dans les 12 heures.
- TEL:+8618066396588
- Whatsapp:+8618066396588
- Email:[email protected]

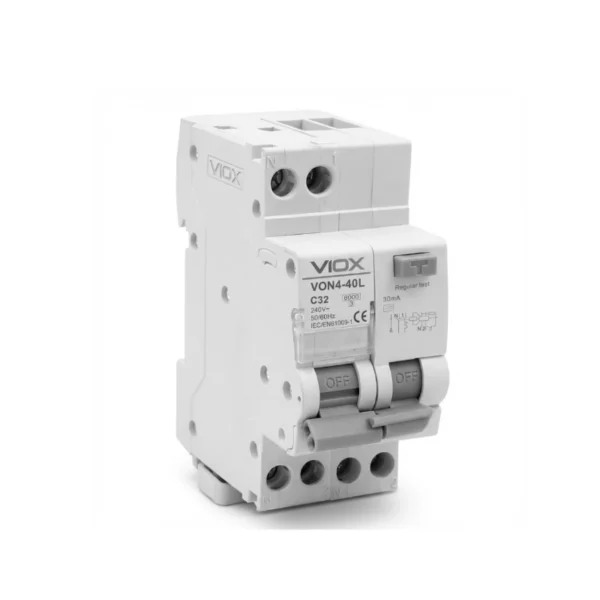

Disjoncteur différentiel avec protection contre les surintensités VON4-40L (RCBO)
Les VIOX VON4-40L est un disjoncteur différentiel avec protection contre les surintensités (DDR), de qualité supérieure, méticuleusement conçu pour les tableaux de distribution sur rail DIN. Conçu pour maximiser à la fois la sécurité électrique et la continuité de service, ce dispositif 1P+N offre une réponse rapide aux défauts de fuite à la terre tout en assurant une défense robuste contre les surcharges de circuit et les courts-circuits. Construit selon les normes strictes IEC/EN 61009-1, le VON4-40L minimise le temps d'intervention et garantit une distribution d'énergie fiable dans les environnements industriels, commerciaux et B2B exigeants.
Principales caractéristiques et avantages
- Protection complète : Combine la protection contre les courants résiduels (fuite à la terre) avec une protection fiable contre les surintensités et les courts-circuits dans un format modulaire compact.
- Capacité de rupture élevée : Capacité de coupure nominale de 6000A (6kA), assurant une isolation fiable lors de conditions de défaut élevé pour protéger l'infrastructure en aval.
- Technologie de déclenchement électromagnétique : Fournit un déclenchement précis et immédiat lors de la détection de courants de défaut, disponible dans des configurations très sensibles de 10mA, 30mA et 100mA en fonction des exigences de sécurité de l'application.
- Fiabilité certifiée : Entièrement conforme aux normes IEC/EN 61009-1, aux directives européennes RoHS et bénéficiant de la certification Intertek pour une qualité garantie, une responsabilité environnementale et une conformité aux exigences d'approvisionnement B2B.
- Durabilité exceptionnelle : Conçu pour une stabilité opérationnelle à long terme avec une durabilité mécanique de 10 000 cycles et une durabilité électrique de 4 000 cycles.
- Facilité d'installation et de maintenance : Optimisé pour un montage sur rail DIN standard avec des options de câblage supérieur et inférieur flexibles, acceptant des conducteurs de 1 à 16 mm² pour un assemblage de panneau simplifié.
Spécifications techniques
| Nombre de pôles | 1P+N |
| Courant nominal (In) | 6A, 10A, 16A, 20A, 25A, 32A, 40A |
| Tension opérationnelle nominale (Ue) | 230V/240V AC |
| Sensibilité aux fuites à la terre (IΔn) | 10mA, 30mA, 100mA |
| Technologie de l'Unité de Déclenchement | Électromagnétique |
| Code de Courbe | B, C |
| Pouvoir de coupure nominal (Icn) | 6 000 A |
| Pouvoir de coupure différentiel assigné (IΔm) | 500A |
| Tension d'isolation nominale (Ui) | 400V |
| Tension nominale de tenue aux impulsions (Uimp) | 4000V |
| Degré de Protection IP | IP20 (conforme à la norme IEC 60529) ; IP40 (dans un boîtier modulaire) |
| Durabilité mécanique | 10 000 cycles |
| Durabilité électrique | 4 000 cycles |
| Température ambiante de fonctionnement | De -5°C à 40°C |
| Capacité de câblage | 1-16mm² (Câblage supérieur et inférieur) |
| Couple de serrage | M4 2N.m |
Applications
Le DDR VIOX VON4-40L est un composant de sécurité essentiel pour les infrastructures électriques basse tension modernes. Il est conçu pour une performance optimale dans :
- Distribution commerciale et industrielle : Protection du personnel et des équipements sensibles dans les usines, les immeubles de bureaux de grande hauteur et les complexes de vente au détail.
- Panneaux de machines OEM : Fourniture d'une protection de circuit intégrée pour les panneaux de commande construits sur mesure, les systèmes HVAC et les machines automatisées.
- Infrastructure critique : Assurer la continuité de service et minimiser les temps d'arrêt dans les environnements où la fiabilité de l'alimentation et la sécurité humaine sont primordiales.
