Bloc terminal VIOX TC

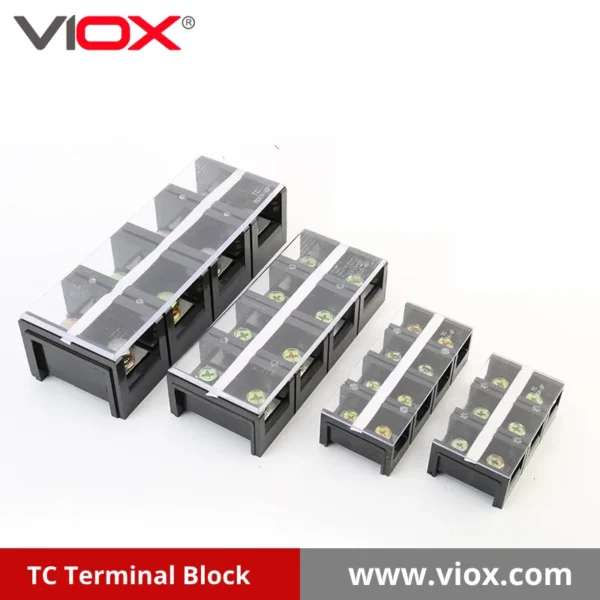

Présentation de la série de borniers VIOX TC

La série de borniers VIOX TC représente notre solution de bornes à courant fort haut de gamme, conçue pour offrir des performances exceptionnelles dans les systèmes de distribution électrique à haute puissance. Ces borniers robustes sont dotés d'une structure fermée et intégrée avec des bases de connexion à sertissage à vis de type plaque, spécialement conçues pour supporter des charges de courant importantes tout en maintenant la fiabilité opérationnelle et la simplicité d'installation.

Fabriquée par VIOX Electric, un leader dans le domaine des composants électriques basse tension, la série de borniers TC est le résultat d'une recherche et d'un développement approfondis visant à répondre aux exigences rigoureuses des applications de distribution d'énergie industrielle. Avec des tensions nominales de 600 V et des capacités de courant allant de 60 A à 600 A, ces borniers offrent les performances nécessaires pour les connexions d'alimentation critiques dans les environnements industriels.

Conception et construction de qualité supérieure

Les borniers VIOX TC adoptent une conception structurelle fermée et intégrée avancée qui offre une stabilité et une fiabilité de connexion supérieures. La base de connexion à sertissage à vis de type plaque assure un contact électrique optimal tout en minimisant la résistance aux points de connexion - un facteur essentiel dans les applications à courant fort où la génération de chaleur et l'efficacité énergétique sont des préoccupations primordiales.

La conception bien pensée de la série TC permet une construction simple et une installation pratique, réduisant considérablement le temps de travail et la complexité lors de l'assemblage du panneau. Lorsqu'ils sont utilisés avec des bornes de type OT et UT, ces blocs offrent une fermeté et une fiabilité de connexion encore plus grandes, ce qui les rend idéaux pour les applications où les vibrations ou les cycles thermiques pourraient compromettre les systèmes de connexion de moindre qualité.

Chaque bornier de la série TC est équipé de capuchons de protection contre la poussière et de marquages en PVC transparent, ce qui améliore à la fois la sécurité opérationnelle et l'efficacité de la maintenance du système. La flexibilité d'installation est encore améliorée par la possibilité de perforer la plaque de base pour un montage direct, ce qui permet de s'adapter à diverses configurations de panneaux et aux contraintes d'espace.

Spécifications techniques et capacités

La série de borniers VIOX TC est conçue pour supporter des charges électriques importantes en toute confiance :

• Haute tension: Tous les modèles conservent une tension nominale constante de 600 V pour les applications industrielles exigeantes
• Large gamme de courants: Six spécifications de courant distinctes (60 A, 100 A, 150 A, 200 A, 300 A, 400 A et 600 A) pour répondre aux exigences précises de l'application
• Options de configuration polyvalentes: Disponible en configurations à 3 et 4 pôles pour s'adapter aux différentes conceptions de systèmes
• Logement généreux pour le conducteur: Prend en charge les sections de conducteur de 6 mm² à 300 mm², ce qui permet de connecter des câbles de très forte section
• Matériel de qualité professionnelle: Bornes de sertissage de précision avec options de matériel M6, M8, M10 et M12 en fonction du courant nominal
• Montage standardisé: Espacement constant des trous de montage de 10 mm ou 11,5 mm pour une conception et une installation simplifiées du panneau

Applications et Cas d'Utilisation

Les borniers VIOX TC pour courant fort excellent dans les applications nécessitant des connexions fiables à courant élevé, notamment :

• Panneaux de distribution d'énergie industrielle: Fournir des terminaisons d'alimentation principale avec une capacité de transport de courant exceptionnelle
• Centres de contrôle des moteurs: Fournir des connexions stables pour les grands circuits de démarreur de moteur
• Systèmes de connexion de générateur: Assurer un transfert d'énergie fiable des générateurs vers les systèmes de distribution
• Systèmes d'énergie renouvelable: Prise en charge des connexions pour les panneaux solaires, les éoliennes et les systèmes de stockage d'énergie
• Équipement de fabrication lourde: Fournir des connexions d'alimentation robustes pour les machines industrielles
• Infrastructure d'alimentation des centres de données: Assurer une distribution d'énergie fiable dans les environnements critiques
• Systèmes de distribution des bâtiments commerciaux: Prise en charge des alimentations principales dans les grandes installations commerciales
• Systèmes de CVC à usage intensif: Fournir des connexions sécurisées pour les grands équipements de refroidissement et de chauffage

Installation et considérations de sécurité

Les borniers VIOX TC sont conçus dans un souci de sécurité et de commodité pour l'installateur. La conception des bornes facilite la terminaison sécurisée des câbles tout en minimisant le risque de connexions incorrectes. Les points de connexion clairement marqués et les couvercles de protection réduisent la probabilité de contact accidentel avec des pièces sous tension pendant les activités de maintenance.

Pour des performances et une sécurité optimales, VIOX Electric recommande :

• D'utiliser les couples de serrage appropriés lors de la fixation des connexions des conducteurs
• De s'assurer que les longueurs de dénudage sont correctes pour tous les conducteurs
• De vérifier que la taille des conducteurs correspond à la capacité nominale de la borne
• D'installer les bornes dans des environnements protégés contre l'humidité excessive ou les atmosphères corrosives
• D'effectuer des inspections visuelles régulières des connexions dans le cadre de la maintenance préventive

Gamme complète de modèles

VIOX Electric propose une gamme complète de modèles de borniers TC pour répondre à pratiquement toutes les exigences des applications à courant fort. Notre sélection complète garantit que les ingénieurs électriciens et les entrepreneurs peuvent spécifier exactement la bonne borne pour leurs besoins spécifiques.

Dimension du bornier VIOX TC

Assurance qualité et fiabilité

VIOX Electric maintient des normes de contrôle de la qualité rigoureuses tout au long du processus de fabrication de tous les borniers TC. Chaque produit est soumis à des tests complets pour garantir la conformité aux normes de sécurité internationales et aux spécifications de performance. Notre système de gestion de la qualité garantit une qualité de produit constante, vous assurant que vos connexions d'alimentation critiques resteront sûres et fiables tout au long de leur durée de vie.

Tous les borniers TC sont fabriqués à partir de matériaux de qualité supérieure sélectionnés pour leurs excellentes propriétés électriques, leur résistance mécanique et leurs caractéristiques ignifuges. Cet engagement envers la qualité garantit que les borniers VIOX TC conservent leur intégrité de performance, même dans les environnements industriels difficiles.

Pourquoi choisir les borniers électriques VIOX ?

• Excellence en matière d'ingénierie: Développé par des ingénieurs électriciens ayant une connaissance approfondie des exigences en matière de distribution d'énergie
• Conception spécifique à l'application: Conçu spécialement pour les applications à courant fort avec des caractéristiques qui améliorent les performances et la sécurité
• Gamme complète de produits: Plusieurs modèles couvrant diverses intensités nominales, configurations de pôles et tailles de conducteurs
• Sélection de matériaux de qualité supérieure: Les composants de première qualité garantissent une durabilité et des performances à long terme.
• Conformité aux normes mondiales: Fabriqué pour répondre aux normes internationales de sécurité et de performance
• Support technique: Assistance d'un expert pour la sélection des produits et l'orientation des applications
• Prix compétitifs: Une qualité professionnelle à un prix direct fabricant

Conclusion

La série de borniers VIOX TC représente notre engagement à fournir des solutions de connexion électrique haute performance pour les applications industrielles exigeantes. Grâce à leur construction robuste, à leurs options de configuration polyvalentes et à leurs capacités de transport de courant exceptionnelles, les borniers TC offrent la fiabilité et la sécurité que les professionnels exigent pour les systèmes de distribution d'énergie critiques.

Pour plus d'informations sur la série de borniers VIOX TC ou pour discuter de solutions personnalisées pour vos besoins spécifiques, veuillez contacter notre équipe d'assistance technique ou visiter notre site Web à l'adresse viox.com. Notre personnel d'ingénierie est prêt à vous aider à sélectionner la configuration de bornier optimale pour les besoins de votre projet.
