Pourquoi les réglages du déclencheur MCCB sont importants : Les fondations de la protection électrique
Les systèmes de distribution électrique modernes exigent une protection précise et fiable contre les surcharges et les courts-circuits. Au cœur de cette protection se trouve le (MCCB) limiteur de courant déclencheur, le “ cerveau ” qui détermine quand et à quelle vitesse un disjoncteur réagit aux conditions de défaut. Contrairement aux disjoncteurs miniatures à déclenchement fixe, MCCBs équipés de déclencheurs réglables offrent aux ingénieurs la flexibilité d'adapter les caractéristiques de protection à des applications spécifiques, d'optimiser la coordination entre les dispositifs de protection et d'éviter les temps d'arrêt inutiles dus à des déclenchements intempestifs.
Comprendre les quatre paramètres fondamentaux du déclencheur—Ir (protection longue durée), Im (protection courte durée), Isd (seuil de court-circuit), et Ii (protection instantanée)—est essentiel pour toute personne impliquée dans la conception de systèmes électriques, la construction de panneaux ou la maintenance des installations. Des réglages incorrects peuvent entraîner une protection inadéquate, des défauts de coordination ou des déclenchements intempestifs fréquents qui perturbent les opérations. Ce guide complet explique chaque paramètre, fournit des méthodes de calcul pratiques et montre comment configurer VIOX Déclencheurs MCCB pour une performance et une sécurité optimales.

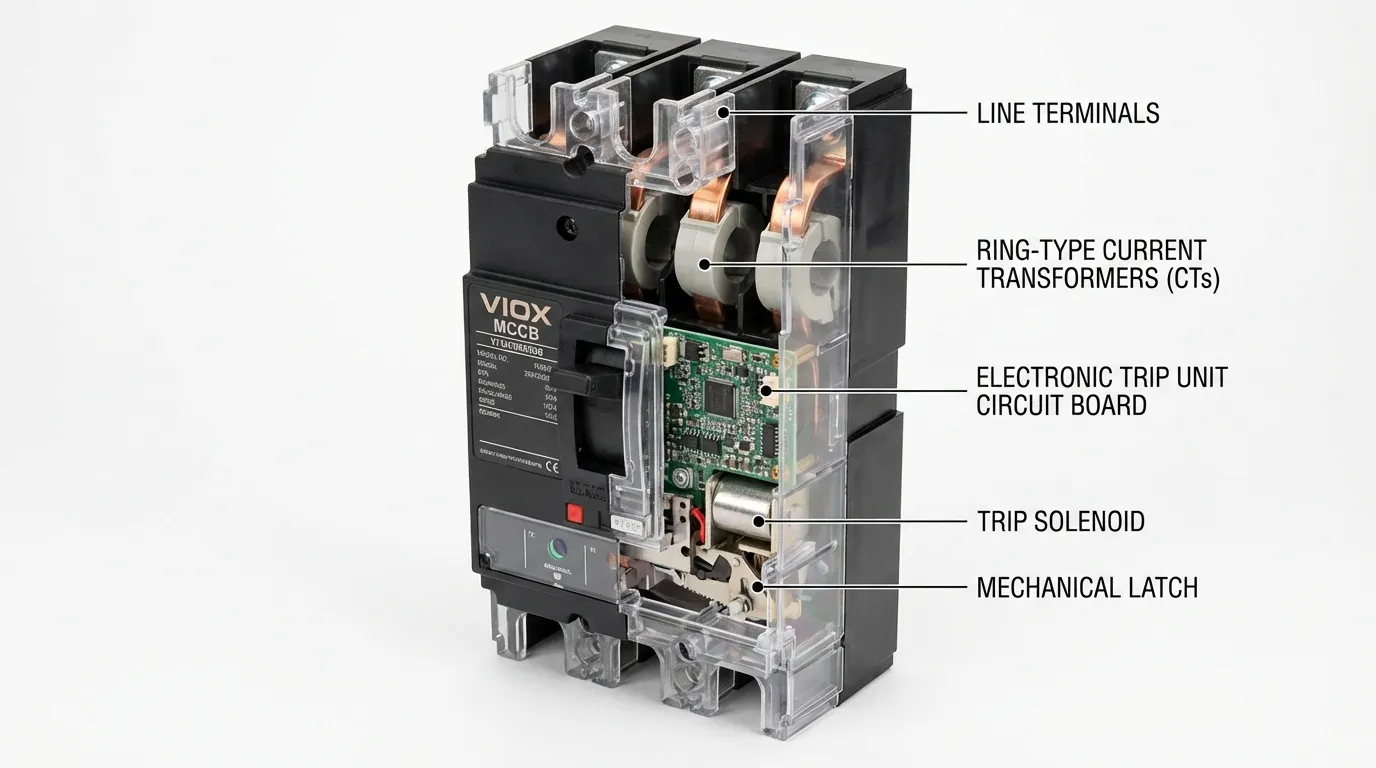

Déclencheurs thermomagnétiques vs. électroniques : Comprendre la technologie
Avant de plonger dans des paramètres spécifiques, il est crucial de comprendre les deux principaux types de disjoncteurs technologies de déclenchement et comment elles diffèrent en termes de fonctionnalité et de réglage.
Tableau 1 : Comparaison des déclencheurs thermomagnétiques et électroniques
| Fonctionnalité | Déclencheur thermomagnétique | Déclencheur électronique |
|---|---|---|
| Principe De Fonctionnement | Lame bimétallique (thermique) + bobine électromagnétique (magnétique) | Transformateurs de courant (TC) + microprocesseur |
| Réglage Ir | Limité ou fixe (généralement 0,7-1,0 × In) | Large plage (généralement 0,4-1,0 × In) |
| Réglage Isd | Non disponible (combiné avec Ii) | Entièrement réglable (1,5-10 × Ir) |
| Réglage Ii | Plage fixe ou limitée (généralement 5-10 × In) | Large plage (2-15 × Ir ou plus) |
| Réglage du délai | Courbe inverse fixe | Tsd réglable (0,05-0,5 s typique) |
| Protection I²t | Pas disponible | Disponible sur les unités avancées |
| Précision | ±20% typique | ±5-10% typique |
| Sensibilité à la température | Affecté par la température ambiante | Compensé électroniquement |
| Protection contre les défauts à la terre | Nécessite un module séparé | Souvent intégré (réglage Ig) |
| Affichage/Diagnostics | Aucun | Écran LCD, enregistrement des événements, communication |
| Coût | Plus bas | Plus élevé |
| Les Applications Typiques | Alimentations simples, charges fixes | Moteurs, générateurs, coordination complexe |
Point clé: Les déclencheurs électroniques offrent une flexibilité et une précision bien supérieures, ce qui les rend essentiels pour les applications nécessitant une coordination étroite, une protection du moteur ou une intégration avec les systèmes de gestion de bâtiment. VIOX propose les deux technologies, les unités électroniques étant recommandées pour les installations exigeant des fonctions de protection avancées.
Les quatre paramètres de protection de base : Ir, Im, Isd et Ii expliqués
Tableau 2 : Référence rapide des paramètres du déclencheur
| Paramètre | Nom Complet | Fonction de protection | Gamme typique | Caractéristique temporelle | Objectif principal |
|---|---|---|---|---|---|
| Ir | Courant de seuil de longue durée | Protection thermique/contre les surcharges | 0,4-1,0 × In | Temps inverse (tr) | Protège les conducteurs contre les surcharges soutenues |
| Im | Protection de courte durée | N/A (combiné avec Isd) | N/A | N/A | Terme hérité, voir Isd |
| Isd | Courant de seuil de court-circuit | Protection contre les courts-circuits avec délai | 1,5-10 × Ir | Temps défini (tsd) | Permet aux appareils en aval d'éliminer les défauts en premier |
| Ii | Courant de déclenchement instantané | Protection immédiate contre les courts-circuits | 2-15 × Ir (ou plus) | Pas de délai (<0.05s) | Protège contre les défauts graves |
| tr | Délai long | Temps de déclenchement de surcharge | Courbe inverse fixe | Inverse (I²t) | Correspond à la capacité thermique du conducteur |
| tsd | Délai court | Délai de court-circuit | 0.05-0.5s | Temps défini | Permet la coordination sélective |
Note sur la terminologie: Le terme “ Im ” est parfois utilisé de manière interchangeable avec “ Isd ” dans les ouvrages plus anciens, mais les normes modernes IEC 60947-2 et UL 489 font principalement référence à Isd pour le déclenchement court-circuit et Ii pour le déclenchement instantané. Ce guide utilise la terminologie standard actuelle.

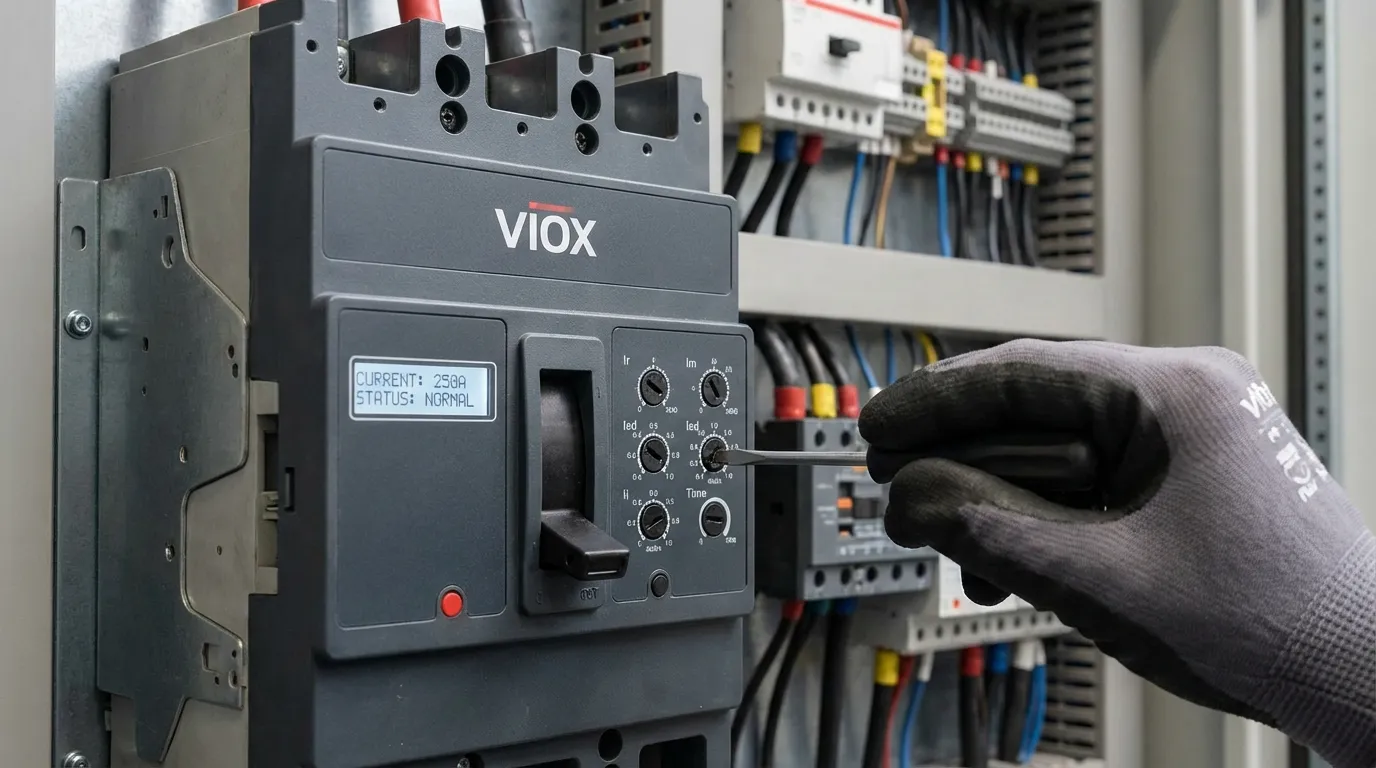

Ir (Protection longue durée) : Réglage du courant nominal continu
Ir représente le courant nominal continu de l'unité de déclenchement - le courant maximal que le disjoncteur supportera indéfiniment sans déclencher. Il s'agit du réglage le plus fondamental et il doit être soigneusement adapté à la charge et à l'ampérage du conducteur.
Comment fonctionne Ir
La fonction de protection longue durée utilise soit une bilame (thermomagnétique), soit une détection électronique (unités de déclenchement électroniques) pour surveiller le courant de charge. Lorsque le courant dépasse le réglage Ir, une caractéristique de temps inverse commence : plus la surcharge est élevée, plus le déclenchement est rapide. Cela imite le comportement thermique des conducteurs et des équipements connectés, laissant le temps aux surcharges temporaires (démarrage du moteur, appel de courant du transformateur) tout en protégeant contre les surcharges soutenues qui pourraient endommager l'isolation.
Calcul de Ir
Formule de base :
Ir = Courant de charge (IL) ÷ Facteur de charge
Pratique standard :
- Pour les charges continues :
Ir = IL ÷ 0.8(charge 80% selon NEC/IEC) - Pour les charges non continues :
Ir = IL ÷ 0.9(charge 90% acceptable)
Exemple :
Une charge continue de 100A nécessite : Ir = 100A ÷ 0.8 = 125A
Si votre MCCB a In = 160A, réglez le cadran Ir sur : 125A ÷ 160A = 0.78 (arrondir au réglage disponible le plus proche, généralement 0.8)
Considérations relatives au réglage Ir
- Ampérage du conducteur: Ir ne doit pas dépasser l'ampérage du plus petit conducteur du circuit
- Température ambiante: Les unités de déclenchement électroniques compensent automatiquement ; les unités thermomagnétiques peuvent nécessiter une réduction de puissance
- Charges du moteur: Tenez compte du facteur de service et de la durée du courant de démarrage
- Expansion future: Certains ingénieurs règlent Ir légèrement plus haut pour tenir compte de la croissance de la charge, mais cela ne doit pas compromettre la protection du conducteur
Isd (Déclenchement court-circuit) : Protection coordonnée contre les courts-circuits
Isd définit le niveau de courant auquel la protection court-circuit s'active. Contrairement à la protection instantanée, la protection court-circuit comprend un délai intentionnel (tsd) pour permettre aux dispositifs de protection en aval d'éliminer les défauts en premier - l'essence de la coordination sélective.
Comment fonctionne Isd
Lorsque le courant de défaut dépasse le seuil Isd, l'unité de déclenchement démarre une minuterie (tsd). Si le défaut persiste au-delà du délai tsd, le disjoncteur se déclenche. Si un disjoncteur en aval élimine le défaut avant l'expiration de tsd, le disjoncteur en amont reste fermé, limitant la coupure à la branche en défaut.
Calcul de Isd
Formule de base :
Isd = (1.5 à 10) × Ir
Critères de sélection :
- Réglage minimum: Doit dépasser les courants transitoires maximaux attendus (démarrage du moteur, appel de courant du transformateur)
- Réglage maximal: Doit être inférieur au courant de défaut disponible à l'emplacement du disjoncteur
- Exigence de coordination: Doit être supérieur au réglage Ii du disjoncteur en aval
Exemple :
Pour Ir = 400A :
- Isd minimum :
1.5 × 400A = 600A(évite les déclenchements intempestifs dus à l'appel de courant) - Isd typique :
6 × 400A = 2 400A(courant pour la protection des départs) - Isd maximale : Limitée par le pouvoir de coupure du disjoncteur (Icu/Ics) Pouvoir de coupure en court-circuit (Icu/Ics)
Isd vs. Ii : Quand utiliser l’un ou l’autre
- Utiliser Isd (avec temporisation tsd) : Sur les disjoncteurs principaux et de départ où la sélectivité avec les dispositifs en aval est requise
- Utiliser Ii (sans temporisation) : Sur les circuits de dérivation finaux où le déclenchement immédiat est acceptable et où aucune coordination en aval n’est nécessaire
- Désactiver Isd : Dans certaines applications, Isd est réglé sur “ OFF ” et seul Ii est utilisé par souci de simplicité
Ii (Protection instantanée) : Protection immédiate contre les défauts importants
Ii assure un déclenchement instantané (généralement < 50 ms, souvent < 20 ms) lorsque le courant de défaut atteint des niveaux extrêmement élevés. Il s’agit de la dernière ligne de défense contre les défauts catastrophiques qui pourraient provoquer des arcs électriques, un incendie ou la destruction de l’équipement.
Comment Ii fonctionne
Lorsque le courant dépasse le seuil Ii, l’unité de déclenchement envoie immédiatement un signal de déclenchement au mécanisme du disjoncteur sans temporisation intentionnelle. Cette réponse rapide minimise l’énergie d’arc et limite les dommages lors de défauts graves comme les courts-circuits francs.
Calcul de Ii
Formule de base :
Ii ≥ 1,5 × Isd
Critères de sélection :
- Réglage minimum : Doit être au moins 1,5 fois supérieur à Isd pour éviter le chevauchement
- Applications motrices : Doit dépasser le courant de rotor bloqué (généralement 8 à 12 × FLA)
- Coordination : Doit être inférieur à l’Isd du disjoncteur en amont pour maintenir la sélectivité
- Courant de défaut disponible : Doit être inférieur au courant de court-circuit prospectif au point d’installation
Exemple :
Pour Isd = 2 400A :
- Ii minimale :
1,5 × 2 400A = 3 600A - Ii typique :
12 × Ir = 12 × 400A = 4 800A(réglage courant)
Considérations spéciales pour Ii
- Courant d’appel du transformateur : Ii doit dépasser le courant d’appel magnétisant (généralement 8 à 12 × le courant nominal pendant 0,1 s)
- Démarrage du moteur : Pour applications de protection des moteurs, Ii doit dépasser le courant de rotor bloqué
- Réduction de l’arc électrique : Des réglages Ii plus faibles (lorsque cela est permis) réduisent l’énergie incidente de l’arc électrique
- Déclenchement intempestif : Un réglage Ii trop bas provoque des déclenchements intempestifs pendant les opérations de commutation normales
Temporisations : tr et tsd expliquées
tr (Temporisation longue durée)
Les tr Le paramètre définit la caractéristique de temps inverse de la protection longue durée. Dans la plupart des unités de déclenchement électroniques, tr n’est pas directement réglable, mais suit une courbe I²t normalisée. La courbe garantit que le temps de déclenchement diminue à mesure que l’amplitude de la surcharge augmente :
- À 1,05 × Ir : Pas de déclenchement (bande de tolérance)
- À 1,2 × Ir : Déclenchement en < 2 heures (électronique) ou < 1 heure (thermomagnétique)
- À 6 × Ir : Déclenchement en quelques secondes (transition vers la zone de courte durée)
Point clé : La courbe tr est étalonnée en usine pour correspondre aux limites thermiques des conducteurs selon les normes IEC 60947-2 et UL 489. Les ingénieurs ne règlent généralement pas tr directement, mais le sélectionnent en choisissant le modèle d’unité de déclenchement approprié.
tsd (Temporisation courte durée)
Les tsd Le paramètre est la temporisation définie pour la protection courte durée. Les réglages courants incluent :
- 0,05 s : Délai minimal pour la coordination de base
- 0.1s : Réglage standard pour la plupart des applications
- 0,2 s : Coordination améliorée dans les systèmes complexes
- 0,4 s : Délai maximal pour la coordination profonde (nécessite un pouvoir de coupure Icw élevé)
Règle de coordination : La tsd en amont doit être au moins 0,1 à 0,2 s plus longue que le temps total de coupure du disjoncteur en aval pour assurer la sélectivité.
Protection I²t : Mémoire thermique pour une coordination améliorée
Les unités de déclenchement électroniques avancées incluent la protection I²t, qui tient compte de l’effet de chauffage cumulatif des surcharges ou des défauts répétés. Cette “ mémoire thermique ” empêche les déclenchements intempestifs dus à de brèves pointes de courant inoffensives tout en protégeant contre les contraintes thermiques soutenues.
Quand activer I²t :
- Circuits de moteur avec démarrages fréquents
- Circuits de transformateur avec courant d’appel répétitif
- Systèmes avec charges transitoires élevées
- Coordination avec les fusibles en amont
Quand désactiver I²t :
- Protection du générateur (réponse immédiate requise)
- Charges critiques où tout retard est inacceptable
- Systèmes radiaux simples sans besoins de coordination complexes
Exemples pratiques de réglage par application
Tableau 3 : Réglages typiques des unités de déclenchement par application
| Application | Courant de charge (IL) | Réglage Ir | Réglage Isd | Réglage Ii | Réglage tsd | Notes |
|---|---|---|---|---|---|---|
| Disjoncteur principal (1600A) | 1280A | 1.0 × In = 1600A | 10 × Ir = 16 000A | 15 × Ir = 24 000A | 0,4 s | Sélectivité maximale avec les départs |
| Départ (400A) | 320A | 0.8 × In = 320A | 6 × Ir = 1 920A | 12 × Ir = 3 840A | 0,2 s | Coordonnées avec l'alimentation principale et les dérivations |
| Dérivation moteur (100A) | 75A FLA | 0.9 × In = 90A | 8 × Ir = 720A | 12 × Ir = 1 080A | OFF (Ii seulement) | Accommode 6× LRA |
| Éclairage/Prise (63A) | 50A | 0.8 × In = 50A | OFF | 10 × Ir = 500A | N/A | Protection simple, aucune coordination nécessaire |
| Primaire du transformateur (250A) | 200A | 0.8 × In = 200A | 10 × Ir = 2 000A | 12 × Ir = 2 400A | 0.1s | Résiste à 10× inrush pendant 0,1s |
| Générateur (800A) | 640A | 0.8 × In = 640A | 3 × Ir = 1 920A | 6 × Ir = 3 840A | 0,05 s | Déclenchement rapide pour protéger l'alternateur |
| Sortie UPS (160A) | 128A | 0.8 × In = 128A | OFF | 8 × Ir = 1 024A | N/A | Instantané seulement, aucun dommage à la batterie |
Exemples de calcul de réglage étape par étape
Tableau 4 : Exemples de calcul de réglage
| Étape | Exemple 1 : Départ 400A | Exemple 2 : Dérivation moteur 100A | Exemple 3 : Alimentation principale 1600A |
|---|---|---|---|
| 1. Déterminer la charge | Charge continue de 320A | Moteur 75A (FLA), 450A LRA | Charge totale de 1280A |
| 2. Calculer Ir | 320A ÷ 0.8 = 400A Régler Ir = 1.0 × 400A = 400A |
75A ÷ 0.9 = 83A Arrondir à la taille 100A Régler Ir = 0.9 × 100A = 90A |
1280A ÷ 0.8 = 1600A Définir Ir = 1,0 × 1600A = 1600A |
| 3. Calculer Isd | Nécessite une coordination avec les départs 100A Définir Isd = 6 × 400A = 2 400A |
Démarrage moteur : 450A LRA Définir Isd = 8 × 90A = 720A (Dépasse 450A LRA) |
Coordonner avec les départs 400A Définir Isd = 10 × 1600A = 16 000A |
| 4. Calculer Ii | Doit dépasser Isd de 1,5× Définir Ii = 12 × 400A = 4 800A (2× Isd, bonne marge) |
Doit dépasser LRA Définir Ii = 12 × 90A = 1 080A (2,4× LRA, adéquat) |
Doit dépasser Ii du départ Définir Ii = 15 × 1600A = 24 000A (5× Ii du départ) |
| 5. Définir les temporisations | tsd = 0,2s (Permet aux départs 100A de s'éliminer en 0,1s) |
tsd = OFF (Utiliser Ii uniquement pour simplifier) |
tsd = 0,4s (Sélectivité maximale) |
| 6. Vérifier la coordination | ✓ Isd (2 400A) > Ii du départ (1 080A) ✓ tsd (0,2s) > Temps d'élimination du départ |
✓ Ii (1 080A) < Isd du départ (2 400A) ✓ Aucune coordination amont nécessaire |
✓ Isd (16 000A) > Ii du départ (4 800A) ✓ tsd (0,4s) > tsd du départ + 0,2s |

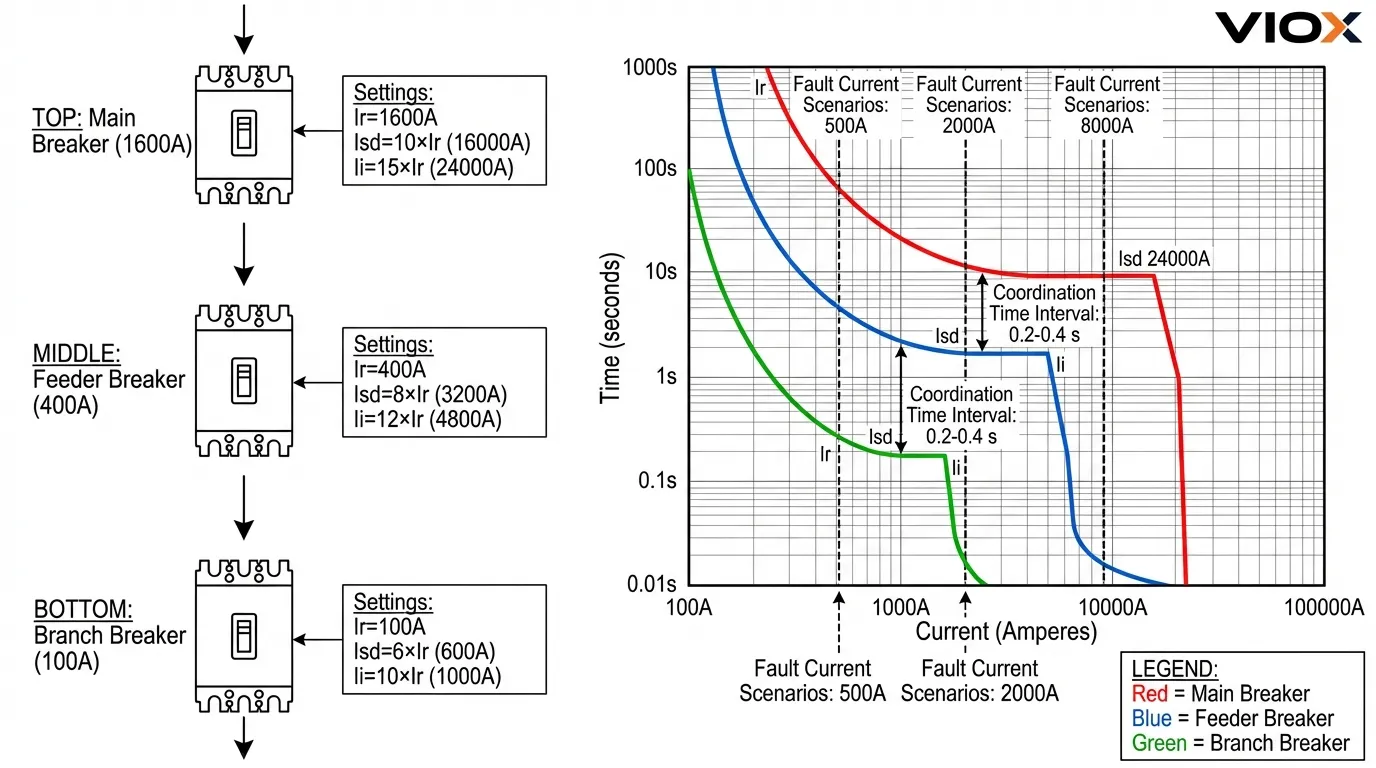

Sélectivité et coordination : la relation critique
Une coordination appropriée entre les dispositifs de protection en amont et en aval est essentielle pour minimiser l'étendue des coupures lors des défauts. L'objectif : seul le disjoncteur le plus proche du défaut doit se déclencher, laissant le reste du système sous tension.
Tableau 5 : Règles de coordination de la sélectivité
| Exigence de coordination | Règle | Exemple |
|---|---|---|
| Ir amont vs. Ir aval | Ir amont ≥ 2× Ir aval | Principal 1600A, Départ 400A (rapport de 4×) |
| Isd amont vs. Ii aval | Isd amont > Ii aval | Isd principal 16 000A > Ii du départ 4 800A |
| tsd amont vs. Temps d'élimination aval | tsd amont ≥ Élimination totale aval + 0,1-0,2s | Tsd principal 0,4s > Départ (0,2s + 0,1s d'élimination) |
| Ii amont vs. Ii aval | Ii amont ≥ 2× Ii aval | Ii principal 24 000A > Ii du départ 4 800A (rapport de 5×) |
| Coordination I²t | I²t amont > I²t aval | I²t principal ON, I²t du départ ON ou OFF |
Principe clé de coordination: Chaque dispositif en amont doit avoir des réglages de seuil plus élevés et des temporisations plus longues que le dispositif en aval qu'il protège. Cela crée une “ cascade ” de protection où le plus petit disjoncteur se déclenche en premier, puis le suivant plus grand, et ainsi de suite.
Coordination avancée: Pour les systèmes complexes, utilisez un logiciel d'analyse des courbes temps-courant (de nombreux fabricants fournissent des outils gratuits) pour vérifier la coordination à tous les niveaux de courant de défaut. Le support technique VIOX peut vous aider dans la sélection des protections de circuit et les études de coordination.
Erreurs de réglage courantes et solutions
Tableau 6 : Erreurs de réglage courantes et solutions
| Erreur | Conséquence | Approche correcte | La prévention |
|---|---|---|---|
| Ir réglé trop haut | Surchauffe du conducteur, endommagement de l'isolation | Calculer Ir en fonction de l'ampérage du conducteur, pas de la taille du calibre du disjoncteur | Toujours vérifier Ir ≤ ampérage du conducteur |
| Ir réglé trop bas | Déclenchement intempestif en fonctionnement normal | Tenir compte de la charge continue + marge de sécurité (règle 80%) | Mesurer le courant de charge réel avant de régler |
| Isd = Ii (pas de séparation) | Perte de sélectivité, les deux fonctions se déclenchent simultanément | S'assurer que Ii ≥ 1,5 × Isd | Utiliser les rapports recommandés par le fabricant |
| tsd trop court | Le disjoncteur en amont se déclenche avant que celui en aval n'élimine le défaut | Ajouter une marge de 0,1 à 0,2 s au temps d'élimination du défaut en aval | Calculer le temps total d'élimination du défaut, y compris le temps d'arc |
| tsd trop long | Durée excessive du courant de défaut, endommagement de l'équipement | Équilibrer les besoins de coordination avec les valeurs nominales de tenue de l'équipement | Vérifier que le pouvoir de coupure Icw du disjoncteur supporte la durée tsd |
| Ii réglé en dessous du courant de démarrage moteur (LRA) | Le disjoncteur se déclenche au démarrage du moteur | Régler Ii ≥ 1,2 × courant de rotor bloqué | Obtenir les données de la plaque signalétique du moteur avant de régler |
| Ignorer I²t | Déclenchement prématuré dû à des transitoires inoffensifs | Activer I²t pour les charges avec des appels de courant fréquents | Comprendre les caractéristiques de la charge |
| Pas d'étude de coordination | Schémas de déclenchement aléatoires, pannes importantes | Effectuer une analyse de la courbe temps-courant | Utiliser un logiciel de coordination ou consulter le fabricant |
| Oublier la température ambiante | Les unités thermiques-magnétiques se déclenchent prématurément dans les environnements chauds | Appliquer des facteurs de réduction de courant ou utiliser des unités de déclenchement électroniques | Mesurer la température réelle à l'intérieur du panneau |
Conseil de pro: Documenter tous les réglages de l'unité de déclenchement sur les schémas du panneau et maintenir une base de données des réglages. De nombreuses unités de déclenchement électroniques permettent de télécharger/téléverser les réglages via un logiciel, ce qui facilite la mise en service et le dépannage.
Dépannage des problèmes d'unité de déclenchement
- Symptôme : Déclenchements intempestifs fréquents
- Vérifier si Ir est réglé trop bas pour la charge réelle
- Vérifier que Ii n'est pas inférieur aux courants de démarrage du moteur ou d'appel de courant du transformateur
- Confirmer que la température ambiante est dans les limites nominales du disjoncteur
- Inspecter les connexions desserrées causant une chute de tension et des pics de courant
- Symptôme : Le disjoncteur ne se déclenche pas en cas de surcharge
- Vérifier que le réglage Ir correspond aux exigences de la charge
- Vérifier si l'unité thermique-magnétique est compensée en température
- Tester la fonctionnalité de l'unité de déclenchement selon les procédures du fabricant
- Confirmer que le disjoncteur n'a pas atteint la fin de sa durée de vie électrique
- Symptôme : Perte de sélectivité (le mauvais disjoncteur se déclenche)
- Examiner l'étude de coordination - Isd en amont peut être trop bas
- Vérifier que les réglages tsd fournissent une marge de temps adéquate
- Vérifier si Ii du disjoncteur en aval dépasse Isd en amont
- Confirmer que les niveaux de courant de défaut correspondent aux hypothèses de conception
- Symptôme : Impossible de régler la valeur Ir souhaitée
- Vérifier si la prise de calibre (si équipée) limite la plage de réglage
- Vérifier que le modèle d'unité de déclenchement prend en charge la plage Ir requise
- Envisager de passer à une taille de châssis ou un modèle d'unité de déclenchement différent
Pour les problèmes persistants, le support technique de VIOX peut fournir un diagnostic à distance pour les unités de déclenchement électroniques avec des capacités de communication, ou vous guider à travers des procédures de test systématiques.
Intégration avec les systèmes modernes
Les unités de déclenchement électroniques avancées de VIOX offrent des fonctionnalités allant au-delà de la protection LSI de base :
- Communication Protocols: Modbus RTU, Profibus, Ethernet pour l'intégration avec SCADA/BMS
- Enregistrement des événements: Enregistre les événements de déclenchement, les profils de charge et les conditions d'alarme
- Maintenance prédictive: Surveille l'usure des contacts, le nombre d'opérations et la contrainte thermique
- Réglage à distance: Ajuster les paramètres via un logiciel sans ouvrir le panneau
- Protection contre les défauts à la terre: Réglage Ig intégré pour la protection du personnel et de l'équipement
- Réduction de l’arc électrique: Le mode maintenance abaisse temporairement Ii pour réduire l'énergie incidente
Ces caractéristiques sont particulièrement précieuses dans Recharge de véhicules électriques commerciale, centres de données et infrastructures critiques où les temps d'arrêt coûtent cher et où la maintenance proactive est essentielle.
FAQ : Paramètres de l'unité de déclenchement MCCB
Q : Que signifie Ir sur une unité de déclenchement MCCB ?
R : Ir signifie “ courant de prise longue durée ” ou “ réglage du courant nominal ”. Il représente le courant continu que le disjoncteur supportera sans déclencher et est généralement réglable de 0,4 à 1,0 fois le calibre nominal du disjoncteur (In). Par exemple, si vous avez un disjoncteur de 400 A (In = 400 A) et que vous réglez Ir sur 0,8, le calibre continu effectif devient 320 A. Ir protège contre les surcharges soutenues en utilisant une caractéristique à temps inverse : plus la surcharge est élevée, plus le déclenchement est rapide.
Q : Comment calculer le réglage Ir correct pour ma charge ?
R : Utilisez la formule : Ir = Courant de charge ÷ 0,8 (pour les charges continues selon la règle NEC/IEC 80%). Par exemple, une charge continue de 100 A nécessite Ir = 100 A ÷ 0,8 = 125 A. Si votre disjoncteur a In = 160 A, réglez le cadran Ir sur 125 A ÷ 160 A = 0,78 (arrondissez à 0,8 si c'est le réglage le plus proche). Vérifiez toujours que Ir ne dépasse pas l'ampérage du plus petit conducteur du circuit et tenez compte de réduction de puissance en fonction de la température ambiante si nécessaire.
Q : Quelle est la différence entre Isd et Ii ?
A : Isd (prise court retard) et Ii (prise instantanée) protègent tous deux contre les courts-circuits, mais avec des temps de réponse différents. Isd comprend un délai intentionnel (tsd, généralement de 0,05 à 0,4 s) pour permettre aux disjoncteurs en aval d'éliminer les défauts en premier, ce qui permet la sélectivité. Ii assure un déclenchement immédiat (< 50 ms) sans délai pour les défauts graves. Considérez Isd comme une “ protection coordonnée ” et Ii comme une “ protection de dernier recours ”. Dans un système correctement coordonné, Ii doit être réglé au moins 1,5 fois plus haut que Isd pour éviter tout chevauchement.
Q : Pourquoi ai-je besoin d'un court retard (tsd) au lieu d'un déclenchement instantané ?
R : Le court retard permet une sélectivité—la capacité d'isoler uniquement le circuit en défaut tout en maintenant le reste du système sous tension. Sans tsd, un défaut n'importe où dans le système pourrait déclencher le disjoncteur principal, provoquant une panne totale. En ajoutant un délai de 0,1 à 0,4 s aux disjoncteurs en amont, vous donnez aux disjoncteurs en aval le temps d'éliminer les défauts en premier. Cela minimise l'étendue de la panne et améliore la fiabilité du système. Cependant, tsd exige que le disjoncteur puisse supporter le courant de défaut pendant la durée du délai (vérifiez la valeur nominale Icw).
Q : Puis-je régler Ii plus bas que Isd ?
R : Non, c'est une erreur courante qui annule l'intérêt d'avoir deux zones de protection distinctes. Ii doit toujours être supérieur à Isd (généralement 1,5 à 2 fois plus élevé) pour maintenir une coordination appropriée. Si Ii ≤ Isd, les deux fonctions s'activeraient simultanément lors d'un défaut, éliminant ainsi l'avantage de la protection court retardée. La plupart des unités de déclenchement modernes empêchent cette erreur en ajustant automatiquement Ii si vous essayez de le régler en dessous de Isd, mais vérifiez toujours vos réglages après l'ajustement.
Q : Qu'est-ce que la protection I²t et quand dois-je l'utiliser ?
A : la protection I²t (également appelée “ mémoire thermique ”) tient compte de l'effet de chauffage cumulatif du courant au fil du temps. Elle empêche les déclenchements intempestifs dus à de brèves pointes de courant inoffensives (démarrage du moteur, appel de courant du transformateur) tout en protégeant contre les contraintes thermiques soutenues. Activez I²t pour : les circuits de moteur avec des démarrages fréquents, les primaires de transformateur ou toute charge avec des courants d'appel élevés répétitifs. Désactivez I²t pour : la protection du générateur (où une réponse immédiate est essentielle), les systèmes radiaux simples ou les applications où tout délai est inacceptable. I²t est particulièrement utile pour réaliser la coordination avec les fusibles en amont.
Q : Comment coordonner les réglages de déclenchement entre les disjoncteurs en amont et en aval ?
R : Suivez ces règles : (1) Ir amont ≥ 2× Ir aval pour gérer les charges combinées ; (2) Isd amont > Ii aval afin que la protection instantanée du disjoncteur en aval ne chevauche pas le court retard en amont ; (3) Tsd en amont ≥ Temps total d'élimination en aval + marge de 0,1 à 0,2 s pour s'assurer que le disjoncteur en aval se déclenche en premier ; (4) Ii amont ≥ 2× Ii aval pour la sauvegarde finale. Utilisez un logiciel d'analyse de courbe temps-courant pour vérifier la coordination à tous les niveaux de défaut. VIOX offre une assistance de coordination gratuite : contactez notre équipe technique avec votre schéma unifilaire du système.
Principaux enseignements
- Ir (protection longue durée) définit le calibre de courant continu et doit être calculé en fonction du courant de charge réel divisé par 0,8 (règle de charge 80%), sans jamais dépasser l'ampérage du conducteur.
- Isd (prise court retard) permet la sélectivité en ajoutant un délai intentionnel (tsd) avant le déclenchement, permettant aux disjoncteurs en aval d'éliminer les défauts en premier, ce qui est essentiel pour minimiser l'étendue de la panne dans les systèmes coordonnés.
- Ii (protection instantanée) assure un déclenchement immédiat pour les défauts graves et doit être réglé au moins 1,5 fois plus haut que Isd pour maintenir une séparation appropriée entre les zones de protection.
- déclencheurs électroniques offrent une flexibilité et une précision bien supérieures à celles des unités thermomagnétiques, avec des plages Ir (0,4 à 1,0 × In), Isd (1,5 à 10 × Ir) et Ii (2 à 15 × Ir) réglables, ainsi que des fonctions avancées telles que la protection I²t et la communication.
- La coordination nécessite une planification systématique: les disjoncteurs en amont doivent avoir des réglages de prise plus élevés et des délais plus longs que les dispositifs en aval, en suivant les règles Isd en amont > Ii en aval et Tsd en amont ≥ Temps d'élimination en aval + marge.
- la protection I²t (mémoire thermique) empêche les déclenchements intempestifs dus à de brefs courants d'appel tout en maintenant la protection contre les surcharges soutenues : activez-le pour les applications de moteur et de transformateur, désactivez-le pour les générateurs et les systèmes simples.
- Erreurs courantes incluent le réglage de Ir trop haut (risquant d'endommager le conducteur), le réglage de Ii ≤ Isd (perte de sélectivité) et l'ignorance des courants de démarrage du moteur (provoquant des déclenchements intempestifs) : vérifiez toujours les réglages par rapport aux caractéristiques de la charge et aux exigences de coordination.
- Analyse de la courbe temps-courant est essentielle pour les systèmes complexes : utilisez le logiciel fourni par le fabricant ou consultez le support technique de VIOX pour vérifier la coordination à tous les niveaux de courant de défaut et assurer une sélectivité appropriée.
- Documentation et tests sont essentiels : enregistrez tous les réglages de l'unité de déclenchement sur les schémas du panneau, effectuez des tests de mise en service pour vérifier le fonctionnement et maintenez une base de données des réglages pour le dépannage et les modifications futurs.
Pour une protection de circuit fiable et configurée avec précision, explorez la gamme complète de VIOX de MCCB avec unités de déclenchement électroniques avancées. Notre équipe d'ingénierie fournit une assistance complète pour la sélection des unités de déclenchement, les études de coordination et l'assistance à la mise en service afin de garantir que votre système de distribution électrique fonctionne de manière sûre et efficace. Contactez-nous pour obtenir des conseils spécifiques à l'application sur l'optimisation des réglages Ir, Isd et Ii pour vos besoins uniques.
