Un défaut RCCB (Disjoncteur à courant résiduel) ne vous protégera pas quand cela compte le plus. Lors d'un défaut à la terre, un DDR défectueux échoue silencieusement : les contacts ne se déclenchent pas, le courant continue de circuler dans le chemin de défaut et le risque de choc électrique ou d'incendie reste non atténué. La triste réalité : de nombreux DDR restent dans les tableaux de distribution pendant des années sans vérification, se dégradant silencieusement jusqu'à ce qu'ils soient nécessaires et ne répondent pas.
Les tests de fonctionnalité réguliers ne sont pas une maintenance optionnelle, ils sont prescrits par IEC 61008-1 et intégrés aux codes de sécurité électrique du monde entier. La norme est claire : vérifiez le mécanisme de déclenchement de votre DDR à intervalles spécifiés pour confirmer qu'il déconnectera le circuit en moins de 300 millisecondes lorsque le courant différentiel atteint le seuil nominal (IΔn). Ce guide vous présente trois méthodes de test, du contrôle rapide du bouton de test mensuel aux tests instrumentaux professionnels, ainsi que les calendriers de maintenance, les étapes de dépannage et les critères de remplacement.
Qui doit tester les DDR ? Les électriciens professionnels, les gestionnaires d'installations et les techniciens de maintenance gérant des installations commerciales ou industrielles.
Méthode 1 : Contrôle mensuel du bouton de test
Chaque DDR comprend un bouton de test intégré marqué “ T ” ou “ TEST ”. Il s'agit de votre outil de vérification de première ligne, conçu pour des contrôles fonctionnels réguliers sans équipement externe.
Ce que fait le bouton de test
Lorsqu'il est enfoncé, le bouton de test crée un déséquilibre intentionnel dans le transformateur de courant toroïdal du DDR en faisant passer un petit courant à travers un circuit de résistance interne. Cela simule une condition de défaut à la terre à environ 1 × IΔn (le courant différentiel assigné de fonctionnement). Si le mécanisme de déclenchement fonctionne correctement, le DDR doit se déconnecter immédiatement, généralement en 30 à 40 millisecondes.
Exigence critique : Le DDR doit être alimenté pour que le bouton de test fonctionne. La plupart des appareils nécessitent une tension de fonctionnement minimale (souvent 100 V ou plus) pour alimenter le circuit de test interne. Tester un DDR hors tension ne donnera aucun résultat, non pas parce que l'appareil est défectueux, mais parce que le circuit de test n'est pas alimenté.
Procédure de test pas à pas du bouton de test
- Vérifier la tension d'alimentation – Confirmez que le DDR est alimenté et que la manette est en position ON.
- Appuyez fermement sur le bouton de test – Appliquez une pression constante ; ne le tapotez pas rapidement.
- Observer la réponse de déclenchement – La manette du DDR doit immédiatement passer en position OFF (0) avec un clic audible.
- Réarmer l'appareil – Remettez la manette sur ON pour rétablir l'alimentation.
- Documenter le résultat – Enregistrez la date, l'emplacement de l'appareil et l'état de réussite/échec.

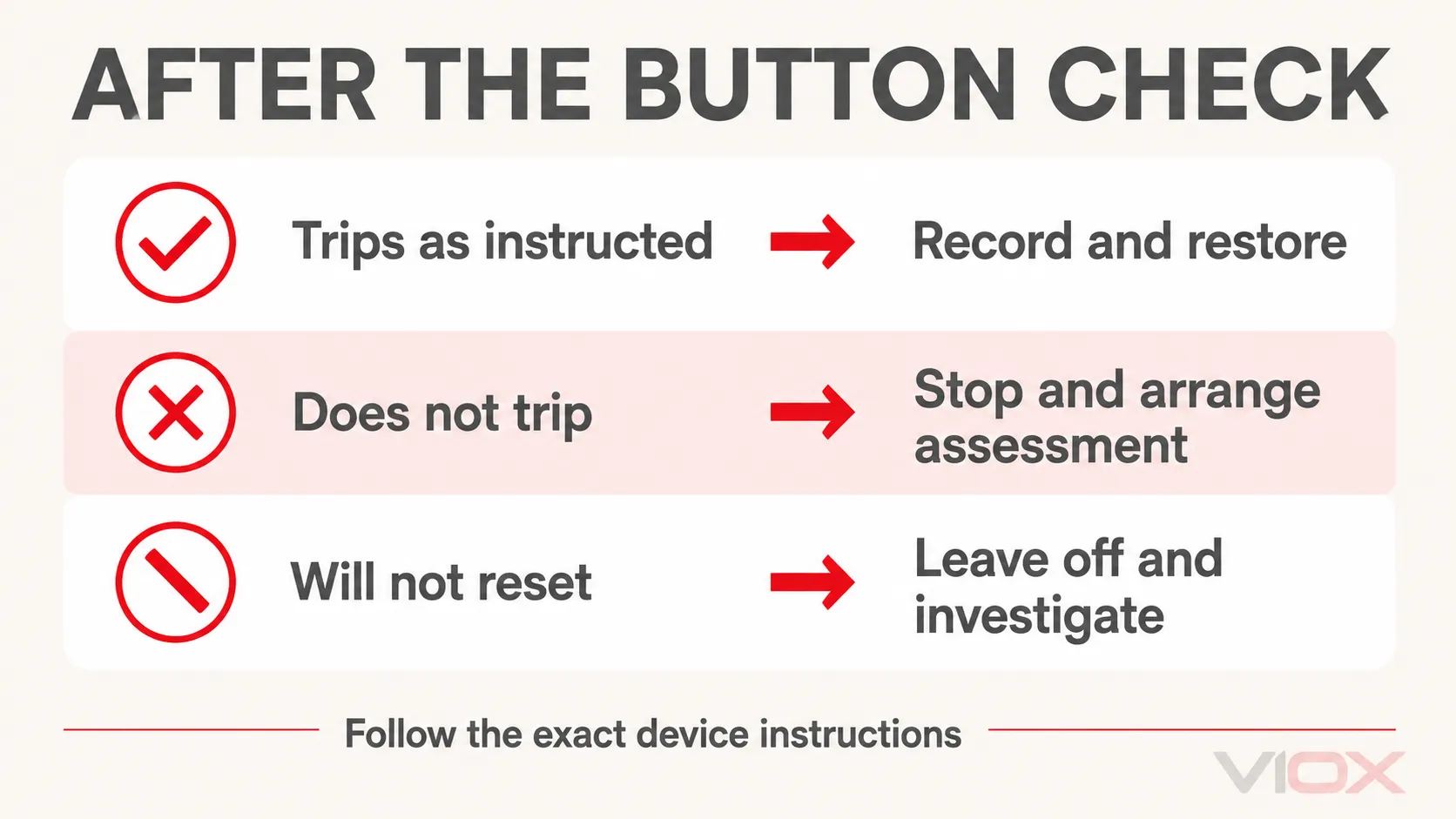

Interprétation des résultats du bouton de test
RÉUSSITE – Déclenchement immédiat : Le mécanisme de détection, la bobine de déclenchement électromagnétique et l'ensemble de contact fonctionnent. L'appareil a satisfait à son exigence opérationnelle de base.
ÉCHEC – Pas de déclenchement ou déclenchement retardé : Trois possibilités existent :
- Pas de tension d'alimentation – Vérifiez les disjoncteurs en amont et vérifiez la tension de ligne avec un multimètre.
- Mauvais câblage – Confirmez que le neutre est correctement connecté via le DDR ; un routage incorrect du neutre contourne le transformateur de courant.
- La défaillance du dispositif – Si l'installation est correcte et que le DDR ne se déclenche toujours pas, l'unité est défectueuse. Remplacez-le immédiatement. N'essayez pas d'ouvrir ou de réparer l'appareil, les DDR ne sont pas réparables sur le terrain.
Les fabricants recommandent des contrôles mensuels du bouton de test pour les installations critiques ou des tests semestriels pour un usage résidentiel.
Méthode 2 : Testeur de DDR professionnel (conformité à la norme CEI 61008-1)
Le bouton de test confirme la fonctionnalité de base, mais il ne vérifie pas la conformité aux critères de performance de la norme CEI 61008-1, en particulier, que le DDR se déclenche dans les 300 millisecondes prescrites au courant différentiel assigné. Pour la mise en service de l'installation, les inspections périodiques et la conformité réglementaire, vous avez besoin d'un testeur de DDR étalonné (conforme à la norme BS EN 61557-6 ou équivalente).
Équipement requis
- Testeur de DDR/RCCB avec courant de test réglable (0,5 × IΔn, 1 × IΔn, 5 × IΔn)
- Cordons de test adaptés à la tension du circuit
- Équipement de protection individuelle (EPI) si vous effectuez des tests sous tension
- Multimètre pour la vérification de la tension
Procédure de test de conformité à la norme CEI 61008-1
Conformément aux exigences de la norme BS 7671:2018+A2:2022, le contrôle de conformité obligatoire est le suivant :
- Isoler les circuits en aval (recommandé) – Déconnectez le câblage sortant du côté de la charge pour éliminer les effets de la capacité du câble sur le temps de déclenchement.
- Configurer le testeur – Réglez sur le mode de test AC à 1 × IΔn (généralement 30 mA, 100 mA ou 300 mA).
- Connecter les cordons de test – Fixez-les entre les bornes amont et aval.
- Lancer le test – Appuyez sur Démarrer pour injecter un courant différentiel et mesurer le temps de déclenchement.
- Vérifier le temps de déclenchement – Doit se déconnecter en ≤300 ms (général) ou 130-500 ms (Type S).
- Enregistrer les résultats – Documentez l'ID de l'appareil, IΔn, le temps de déclenchement, la réussite/l'échec, le modèle du testeur et la date.
Tests de diagnostic supplémentaires (facultatif)
Ces tests aident à diagnostiquer les appareils limites ou à dépanner les déclenchements intempestifs :
- Test de non-déclenchement à 0,5×IΔn – Confirme que le DDR ne se déclenche PAS en dessous de son seuil.
- Test de courant élevé à 5×IΔn – Vérifie le déclenchement rapide (≤40 ms) en cas de courants différentiels résiduels élevés.
- Test de rampe – Détermine le seuil de déclenchement exact pour les dispositifs vieillissants.
Précautions de sécurité
- Mettre hors tension lorsque possible. Si un test sous tension est nécessaire, suivez les procédures de travail sous tension de votre organisation et portez l'équipement de protection individuelle (EPI) approprié (gants isolants, écran facial, vêtements résistants à l'arc électrique).
- Confirmer l'étalonnage du testeur. Utilisez uniquement des testeurs récemment étalonnés avec une certification valide.
- Respecter la polarité. Certains testeurs ont des connexions spécifiques phase/neutre ; un branchement incorrect peut donner de faux résultats.
Méthode 3 : Contrôles de diagnostic supplémentaires
Au-delà des tests fonctionnels et de conformité, ces contrôles supplémentaires aident à évaluer l'état du DDR et à diagnostiquer les problèmes intermittents.
Mesure du courant de fuite
Objet : Quantifier le courant de fuite permanent dans le circuit protégé pour identifier les sources de déclenchement intempestif.
Procédure : Utilisez une pince ampèremétrique de courant de fuite autour de tous les conducteurs en aval. Les installations normales affichent ≤0,3×IΔn. Une fuite approchant 0,5×IΔn augmente le risque de déclenchement intempestif.
Sources de fuite courantes : Filtres CEM/EMI dans les variateurs de fréquence (VFD), les alimentations à découpage, les longues longueurs de câble (couplage capacitif), les chauffe-eau et l'isolation dégradée.
Inspection visuelle
- Bouton de test : Assurez-vous qu'il bouge librement et qu'il n'est pas bloqué ou endommagé mécaniquement.
- La mesure de la résistance d'isolement avec un mégohmmètre (500 V CC) peut identifier les composants dégradés, mais testez uniquement avec le DDR hors tension et tous les conducteurs déconnectés.
- Terminaux : Vérifiez la présence de corrosion, de connexions desserrées ou de signes de surchauffe (décoloration, isolation fondue).
- Le logement : Recherchez les fissures, les infiltrations d'humidité ou les preuves d'amorçage.
Calendrier d'entretien recommandé
Établir un programme de test à plusieurs niveaux basé sur le niveau de risque de l'installation et les exigences réglementaires :
| Méthode de test | Fréquence | Interprété par | But |
|---|---|---|---|
| Vérification du bouton de test | Mensuel (installations critiques) Semestriel (résidentiel) |
Personnel de l'installation ou électricien | Vérification fonctionnelle rapide |
| Testeur de DDR (conformité) | Annuel (minimum) Trimestriel (à haut risque) |
Électricien qualifié | Conformité à la norme CEI 61008-1 ; vérification du temps de déclenchement |
| Inspection visuelle | Annuel | Électricien lors d'une inspection de routine | Identifier la dégradation physique |
| Mesure de fuite | Au besoin | Électricien | Dépanner les déclenchements intempestifs |
| Diagnostic complet | Après tout événement de défaut ou suspicion de dysfonctionnement | Électricien | Évaluation complète |
Exigences de documentation : Tenez un registre des tests indiquant l'emplacement de l'appareil, le numéro de série, la date du test, la méthode, les valeurs mesurées, le résultat de réussite/échec et le nom du technicien. De nombreuses juridictions exigent ces enregistrements pour l'assurance et la conformité réglementaire.
Problèmes courants et dépannage
Problème 1 : Le DDR ne se déclenche pas avec le bouton de test
Causes possibles :
- Pas de tension d'alimentation – Vérifiez que les disjoncteurs en amont sont fermés et mesurez la tension de ligne.
- Connexion incorrecte du neutre – Le neutre doit passer par le transformateur de courant du DDR. Si le neutre est mis à la terre en amont ou contourne l'appareil, le circuit de test interne ne créera pas le déséquilibre nécessaire.
- Bouton de test ou résistance interne défectueux – Défaillance mécanique ou circuit de test ouvert. Remplacez le DDR.
- Mécanisme de déclenchement défaillant – Bobine électromagnétique ou défaillance du loquet. Remplacez immédiatement.
Problème 2 : Déclenchement intempestif (déclenchements intempestifs fréquents)
Causes possibles :
- Fuite permanente élevée – Mesurez la fuite avec une pince ampèremétrique. Si >0,3×IΔn, identifiez et isolez les circuits ou équipements qui fuient.
- Surtensions transitoires – La foudre, la commutation de réseau ou le démarrage du moteur peuvent produire de brèves pointes de fuite. Envisagez de passer à un DDR de type K “ super résistant ” ou d'installer des dispositifs de protection contre les surtensions (SPD).
- Couplage capacitif – Les longues longueurs de câble accumulent des fuites capacitives. Réduisez la longueur du câble, utilisez des câbles blindés ou augmentez la valeur nominale IΔn (lorsque cela est sûr).
- Type de DDR incorrect – Les DDR de type AC peuvent être “ aveuglés ” par des composantes CC provenant de charges électroniques (drivers de LED, VFD, chargeurs de VE). Passez au minimum au type A, ou au type B/F pour les applications CC à haute fréquence.
- La surcharge – Un courant de charge excessif peut induire de petits déséquilibres. Vérifiez que la charge ne dépasse pas le courant nominal (In) du DDR.
Problème 3 : Déclenchement lent ou retardé
Causes possibles :
- Contacts vieillissants ou usés – L’érosion des contacts augmente la résistance et retarde la réponse au déclenchement. Remplacez le DDR.
- Contamination environnementale – Poussière, humidité ou corrosion sur le mécanisme de déclenchement. Nettoyez (si accessible) ou remplacez.
- Sélection incorrecte du type S – Les DDR sélectifs ont des retards intentionnels (130-500 ms). Confirmez que le type correct est installé pour l’application.
Problème 4 : Le DDR se déclenche immédiatement à la fermeture
Causes possibles :
- Défaut à la terre réel en aval – Le DDR fonctionne correctement. Isolez les circuits un par un pour localiser le défaut.
- Défaut neutre-terre – Les conducteurs neutre et terre sont incorrectement liés en aval du DDR.
- Câblage incorrect – Phase/neutre inversée ou neutres mélangés provenant de plusieurs circuits.
Quand remplacer votre DDR
Les DDR sont des dispositifs de sécurité essentiels conçus pour une longue durée de vie, généralement de 15 à 20 ans dans des conditions normales. Cependant, certaines conditions exigent un remplacement immédiat :
- Non-déclenchement lors de l’appui sur le bouton de test (après avoir confirmé la tension d’alimentation et le câblage correct)
- Temps de déclenchement supérieur à 300 ms à 1 × IΔn lors des tests professionnels
- Déclenchements intempestifs répétés qui ne peuvent pas être résolus par des modifications du circuit
- Dégâts visibles : Boîtier fissuré, bornes fondues, marques de brûlure ou corrosion
- Usure mécanique : Manette de commande rigide ou bloquée, bouton de test endommagé
- Après un événement de défaut : Si le DDR a éliminé un défaut à la terre important, inspectez et testez ; remplacez si le temps de déclenchement s’est dégradé
- Âge et obsolescence : Appareils de plus de 20 ans ou DDR de type AC dans les installations modernes avec des charges électroniques
Important: Les DDR ne sont pas réparables sur le terrain. N’ouvrez pas le boîtier et ne tentez pas de régler les composants internes. Le remplacement est la seule action corrective acceptable pour un appareil défaillant.
Foire Aux Questions
Q : À quelle fréquence dois-je tester mon DDR ?
R : Appuyez sur le bouton de test mensuellement pour les installations critiques (installations commerciales, industrielles, médicales) ou semestriellement pour un usage résidentiel. La vérification professionnelle avec un testeur de DDR doit avoir lieu au minimum une fois par an, ou tous les trimestres pour les environnements à haut risque. Testez toujours après tout travail électrique sur les circuits protégés.
Q : Puis-je utiliser le bouton de test comme seule méthode de vérification ?
R : Non. Le bouton de test confirme que le mécanisme de déclenchement fonctionne, mais ne vérifie pas la conformité à la norme CEI 61008-1 (temps de déclenchement ≤ 300 ms). Un test professionnel annuel avec un testeur de DDR calibré est requis à des fins de conformité au code et d’assurance.
Q : Qu’est-ce que cela signifie si mon DDR se déclenche immédiatement lorsque je le ferme ?
R : L’appareil détecte un défaut à la terre dans le circuit en aval. C’est un fonctionnement correct. Isolez les circuits de dérivation un par un pour identifier le circuit défectueux, puis dépannez cette dérivation spécifique pour rechercher une défaillance d’isolation, un équipement endommagé ou des défauts neutre-terre.
Q : Mon DDR ne se déclenche pas lorsque j’appuie sur le bouton de test. Est-il cassé ?
R : Pas nécessairement. Vérifiez d’abord que le DDR est alimenté : la plupart des boutons de test nécessitent une tension de fonctionnement minimale (généralement 100 V). Vérifiez que les disjoncteurs en amont sont fermés et mesurez la tension de ligne avec un multimètre. Si la tension d’alimentation est présente et que le câblage du neutre est correct, alors oui, le DDR est défectueux et doit être remplacé.
Q : Puis-je réparer un DDR qui ne fonctionne pas correctement ?
R : Non. Les DDR sont des dispositifs de sécurité scellés et ne sont pas réparables sur le terrain. Toute tentative d’ouverture du boîtier annule toute garantie et peut créer un risque mortel pour la sécurité. Remplacez toujours un DDR défectueux par un nouvel appareil conforme aux normes CEI 61008-1 actuelles.
Q : Pourquoi mon DDR se déclenche-t-il lorsqu’il pleut ou en cas d’humidité élevée ?
R : L’humidité crée des chemins de fuite à la terre à travers une isolation dégradée, un équipement extérieur endommagé ou des entrées de câbles compromises. Vérifiez les prises extérieures, les boîtes de jonction et l’équipement pour détecter toute infiltration d’eau. Mesurez le courant de fuite permanent pour identifier le circuit affecté, puis réparez ou remplacez les composants endommagés.

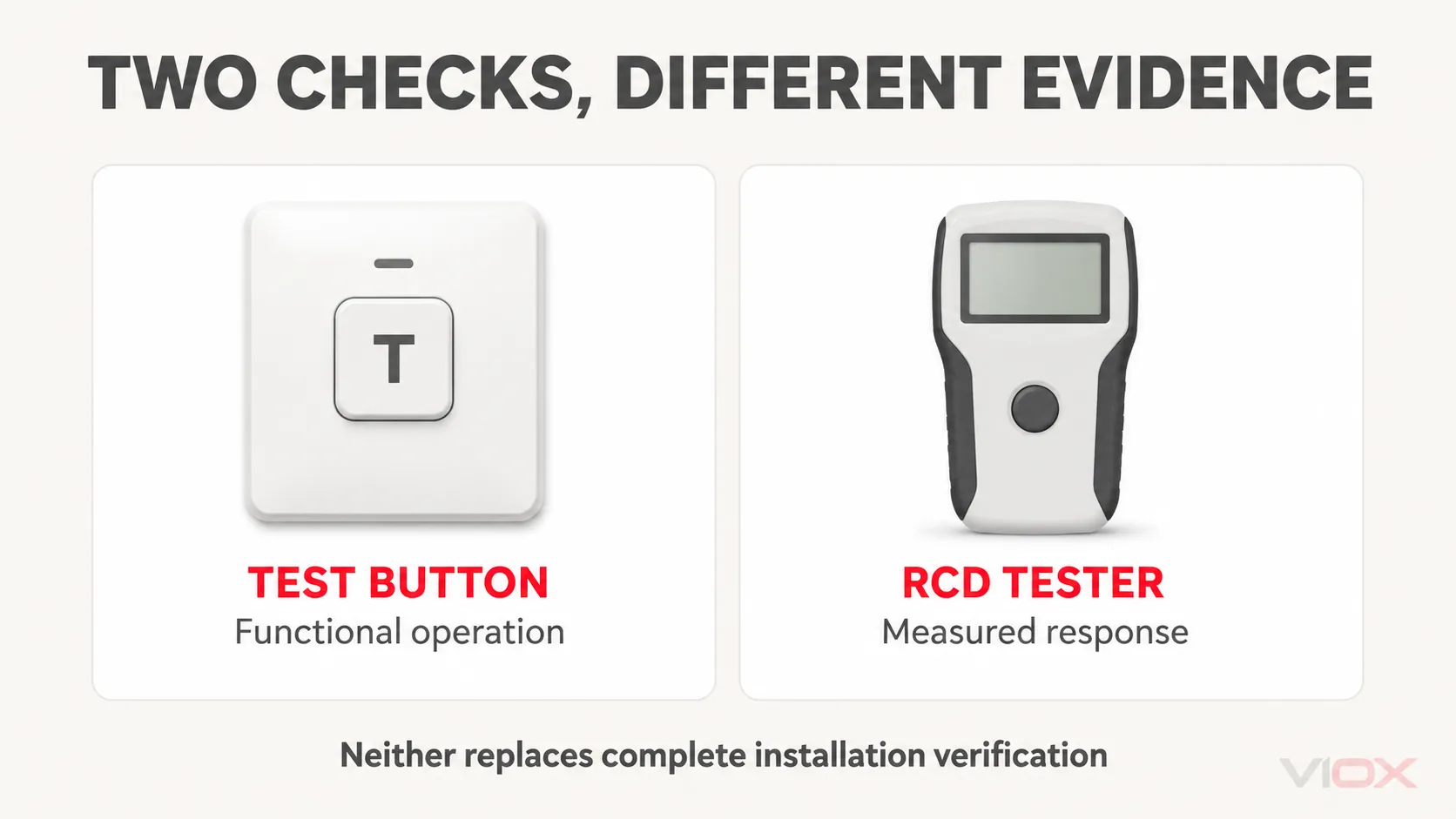

Q : Quelle est la différence entre un test avec le bouton et un testeur de DDR ?
R : Le bouton de test crée un simple déséquilibre pour vérifier que le mécanisme de déclenchement fonctionne, mais il ne mesure pas le temps de déclenchement ni la précision du seuil de courant. Un testeur de DDR injecte des courants de test précis (0,5 ×, 1 ×, 5 × IΔn) et mesure le temps de déclenchement en millisecondes, vérifiant que l’appareil est conforme aux spécifications de performance de la norme CEI 61008-1. Un test professionnel est requis pour la mise en service et la conformité réglementaire.
