Comment fonctionne un MCB ? À l'intérieur du processus de déclenchement et d'arc

Un MCB utilise une lame bimétallique pour détecter les surcharges prolongées et un déclencheur électromagnétique pour détecter les courants de court-circuit élevés dans sa plage de déclenchement instantané. L'un ou l'autre de ces déclencheurs peut déverrouiller un mécanisme à ressort qui ouvre les contacts. Un arc se forme lors de la séparation des contacts, et le système de contrôle d'arc doit l'éteindre avant que l'intervalle ouvert puisse supporter en toute sécurité la tension de rétablissement.

Cet article décrit principalement les MCB magnétothermiques à limitation de courant pour les circuits CA dans le contexte de la norme IEC 60898-1. La construction des MCB pour courant continu (CC), la disposition des pôles, les exigences de polarité, le contrôle de l'arc et le comportement à l'interruption doivent être vérifiés séparément à partir de la documentation du produit.

Un disjoncteur miniature (MCB) n'interrompt pas un défaut simplement parce que son mécanisme s'est déclenché ou que ses contacts ont commencé à s'ouvrir. Le processus complet dépend de l'événement :

Surcharge prolongée : déclenchement thermique → libération du verrou → séparation des contacts → contrôle de l'arc → passage naturel du courant alternatif par zéro → rétablissement diélectrique.
Courant de court-circuit élevé : déclenchement magnétique → séparation rapide des contacts → montée de la tension d'arc → courant de crête et I²t limitation → passage du courant par zéro → rétablissement diélectrique.

Les deux détecteurs couvrent des échelles de temps très différentes, mais agissent tous deux sur le même mécanisme de déclenchement. L'ouverture des contacts n'est que le début : le disjoncteur doit ensuite contrôler l'arc et interrompre le courant conformément à ses caractéristiques nominales déclarées.

Cet article examine ce processus interne. Pour une définition plus large, les utilisations, les caractéristiques nominales et les comparaisons d'appareils, commencez par Qu'est-ce qu'un disjoncteur miniature (MCB) ?. Pour une décision réelle de dimensionnement de circuit, utilisez le Guide de sélection des MCB.

La séquence de fonctionnement complète

Le fonctionnement d'un disjoncteur magnétothermique CA typique peut être divisé en sept étapes fonctionnelles.

Scène	Événement physique	Composants principaux	Échelle de temps dominante
1. Conduction	Le courant nominal traverse le circuit principal fermé	Bornes, chemin conducteur, bobine, bimétal, contacts	Continu
2. Détecter	Une surcharge prolongée chauffe le bimétal, ou une forte surintensité produit une force magnétique	Déclencheurs thermiques et électromagnétiques	De quelques secondes à plusieurs heures pour les faibles surcharges ; quelques millisecondes dans la zone instantanée
3. Déclencher	Le détecteur actionne la barre de déclenchement ou le verrou	Bimétal ou armature, barre de déclenchement, verrou	Dépendant du mécanisme
4. Séparé	L'énergie mécanique stockée accélère le contact mobile pour l'éloigner du contact fixe	Levier, ressorts, bras de contact mobile	Sous-cycle ; dépend du produit
5. Former et contrôler l'arc	Le courant est transféré du dernier pont de contact métallique vers un chemin de gaz ionisé ; l'arc s'éloigne des contacts principaux	Contacts, cornes d'arc, champ magnétique, flux de pression	Dépendant de l'événement et du produit
6. Interruption	Lors d'une ouverture en surcharge ordinaire, l'arc est contrôlé jusqu'au passage à zéro du courant alternatif. Lors d'un court-circuit élevé, une montée rapide de la tension d'arc peut également limiter le courant de crête et I²t	Cornes d'arc, chambres de coupure, parois latérales isolantes, canal d'échappement	Généralement à l'échelle de la milliseconde dans les cas de courants élevés et de limitation de courant
7. Rétablissement	L'intervalle se désionise et retrouve sa rigidité diélectrique après que le courant a atteint zéro	Intervalle de contact, chambre d'arc, système d'isolation	Immédiatement après l'interruption

La distinction technique importante est que le déclenchement, l'ouverture des contacts et l'interruption totale ne sont pas le même événement. Un déclencheur magnétique peut amorcer le processus très rapidement, mais le courant peut continuer à circuler à travers un arc après la séparation des contacts. L'élimination totale n'est effective que lorsque le courant a été interrompu et que l'intervalle d'isolement peut supporter la tension de rétablissement sans réamorçage.

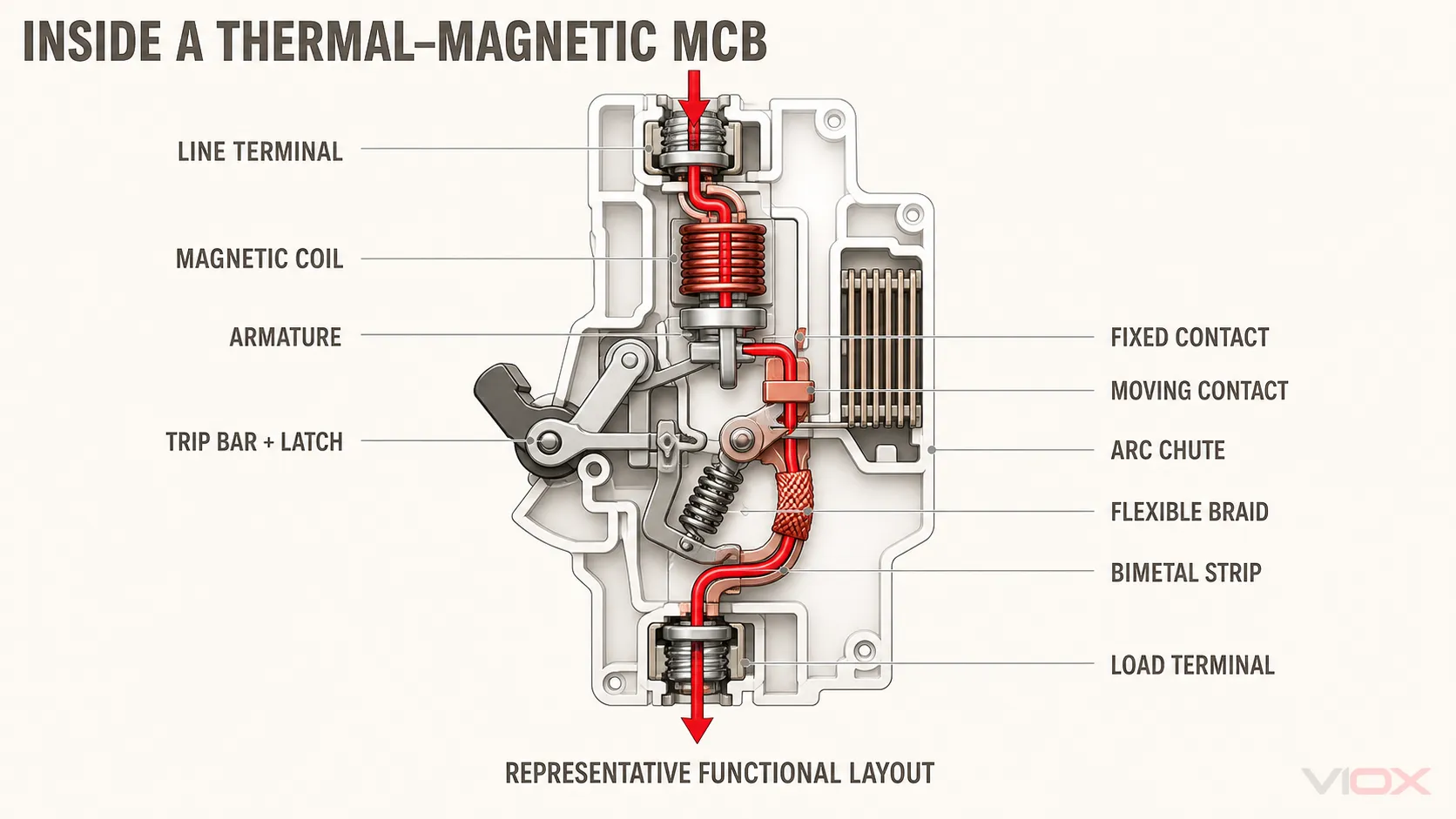

À l'intérieur du chemin de courant principal

Un disjoncteur modulaire (MCB) unipolaire représentatif contient les éléments fonctionnels suivants :

bornes d'alimentation et de charge ;
un chemin de courant principal continu ;
un déclencheur thermique bimétallique ;
une bobine électromagnétique avec une armature ou un plongeur ;
une barre de déclenchement et un verrou ;
un mécanisme à genouillère et ressort à point mort ;
des contacts fixes et mobiles ;
des cornes d'arc et une chambre de coupure ;
un boîtier isolant moulé et un système de montage sur rail DIN.

L'ordre et la géométrie des composants varient selon le fabricant et la série. Certaines conceptions chauffent le bimétal directement par sa propre résistance ; d'autres utilisent une résistance chauffante associée ou une disposition conductrice différente. Certains déclencheurs magnétiques actionnent principalement le verrou, tandis que les conceptions à haute vitesse peuvent également utiliser un plongeur ou un percuteur pour accélérer directement l'ouverture des contacts. Un schéma fonctionnel ne doit donc pas être confondu avec un dessin de fabrication de chaque disjoncteur modulaire (MCB).

Dans une conception magnétothermique, le courant protégé doit influencer les deux systèmes de détection. L'élément thermique réagit à l'effet Joule, proportionnel dans les grandes lignes à I²R. L'élément magnétique réagit au champ magnétique produit par le courant traversant sa bobine. Il ne s'agit pas de deux relais externes connectés à un interrupteur ; ils sont intégrés au même système de conduction de courant et d'interruption mécanique.

Fonctionnement normal : passage du courant sans déclenchement

Avec le disjoncteur miniature (MCB) fermé et fonctionnant dans ses conditions déclarées, le courant circule à travers les bornes, les éléments conducteurs, les contacts fermés, l'élément thermique et la bobine magnétique. L'ordre exact dépend de la construction, mais le chemin du courant doit conserver une faible résistance et une stabilité thermique.

Les contacts ne conduisent pas sur toute leur surface visible. Au niveau microscopique, le courant est concentré à travers de nombreux petits points de contact. La pression de contact est donc essentielle : une pression insuffisante augmente la résistance de constriction et l'échauffement, tandis qu'une charge mécanique excessive ou mal contrôlée peut affecter l'usure et l'énergie nécessaire à l'ouverture des contacts.

La manette place le mécanisme en position ON, mais elle ne maintient pas les contacts ensemble de manière rigide. Les contacts sont maintenus par un agencement de verrou, de ressort et de genouillère conçu pour assurer une pression de contact stable en fonctionnement normal et une séparation rapide après un ordre de déclenchement.

Fonctionnement en surcharge thermique : le bimétal comme intégrateur thermique

Une surcharge n'est pas nécessairement une pointe de courant spectaculaire. Il s'agit d'un courant supérieur à la capacité continue prévue du circuit qui persiste assez longtemps pour créer un échauffement inacceptable. Le MCB doit tolérer les transitoires de courte durée normaux tout en réagissant aux surintensités prolongées.

Pourquoi le bimétal se courbe

Une lame bimétallique combine deux couches métalliques liées ayant des coefficients de dilatation thermique différents. Si les couches étaient libres, une augmentation de température produirait des déformations thermiques différentes :

ε_T,1 = α_1ΔT et ε_T,2 = α_2ΔT

Parce que les couches sont liées et ne peuvent pas se dilater indépendamment, la déformation différentielle produit une courbure. À un niveau conceptuel simplifié :

κ ∝ (α_1 − α_2)ΔT

À mesure que le bimétal se courbe, le déplacement de son extrémité libre finit par actionner un levier de déclenchement ou par libérer le verrou. Le bimétal n'a pas besoin de fournir toute la puissance nécessaire pour ouvrir les contacts. Son rôle est de libérer le mécanisme à accumulation d'énergie.

Un modèle thermique utile

Le bimétal peut être compris comme un intégrateur thermique. Un modèle simplifié à paramètres localisés est :

C_θ · dT/dt = I²R(T) − (T − T_a)/R_θ

où :

C_θ est la capacité thermique équivalente ;
R_θ est la résistance thermique équivalente vers l'environnement et les conducteurs connectés ;
T_a est la température ambiante ;
R(T) représente la résistance dépendante de la température dans le circuit de chauffage.

Si la résistance est considérée comme constante pour l'illustration, l'élévation de température suivant un échelon de courant est approximativement :

ΔT(t) = I²RR_θ(1 − e^(−t/τ_θ)), où τ_θ = R_θC_θ

Si le déclenchement se produit à une élévation de température seuil simplifiée, alors :

t_trip = −τ_θ ln[1 − ΔT_trip/(I²RR_θ)]

Ce modèle explique la tendance à temps inverse : un courant plus élevé produit un échauffement beaucoup plus rapide, de sorte que le mécanisme atteint sa condition de déclenchement plus tôt.

Il est pas un substitut à la courbe temps-courant du fabricant. Un disjoncteur miniature (MCB) réel comprend des gradients de température distribués, une variation de résistance, une conduction thermique vers les bornes et les conducteurs, un échauffement des pôles adjacents, la température du coffret, la géométrie du bimétal, les tolérances d'étalonnage, le frottement du verrouillage et la précharge du ressort. Le comportement certifié est représenté par une bande caractéristique autorisée, et non par une équation idéale unique.

Pourquoi la température ambiante et la charge précédente sont importantes

Le déclencheur thermique ne fonctionne pas indépendamment du tableau. La chaleur quitte le MCB par les conducteurs, les bornes, l'air ambiant, les pôles adjacents et le coffret. Un tableau de distribution chaud et densément peuplé crée donc une condition de départ différente de celle d'un appareil froid isolé à l'air libre.

Le même principe explique un redémarrage à chaud. Après un déclenchement sur surcharge, le bimétal, la bobine, les bornes et les conducteurs internes restent chauds. Si le disjoncteur est réarmé avant refroidissement, le système thermique démarre plus près de sa condition de déclenchement et peut se déclencher plus rapidement sous le même courant. Les courbes temps-courant du fabricant doivent être lues conjointement avec leurs hypothèses déclarées concernant l'état froid, la température ambiante et les conditions d'installation.

Le temps de déclenchement thermique n'a pas de valeur unique

Pour les caractéristiques B, C et D de la norme IEC 60898-1, les données des fabricants indiquent généralement des points d'essai thermiques conventionnels tels que 1,13 × le courant nominal et 1,45 × le courant nominal, avec des résultats évalués sur une échelle horaire pour les calibres concernés. Résumé de la norme IEC 60898-1 publié par Schneider Electric identifie 1,13 × I_n comme courant conventionnel de non-déclenchement et 1,45 × I_n comme courant conventionnel de déclenchement, avec un temps conventionnel d'une heure pour la gamme Acti9 référencée. Des multiples de surcharge plus élevés déplacent le point de fonctionnement plus profondément dans la zone à temps inverse et accélèrent le déclenchement.

Condition de courant	Ce qui prédomine	Interprétation correcte
Légèrement au-dessus du courant nominal	L'échauffement et la dissipation thermique s'équilibrent	Le disjoncteur peut supporter le courant pendant une longue période à l'intérieur de sa courbe caractéristique
Surcharge modérée prolongée	La température et le déplacement du bilame s'accumulent	Le temps de déclenchement diminue à mesure que le courant augmente
Courant élevé proche de la plage de déclenchement magnétique	Les comportements thermique et magnétique peuvent se chevaucher	La courbe de fonctionnement réelle dépend de la plage caractéristique et de la conception de l'appareil
À ou au-dessus de la limite instantanée garantie	Déclenchement électromagnétique	Le disjoncteur fonctionne dans sa zone instantanée selon les conditions d'essai indiquées

C'est pourquoi la question “ À quelle vitesse un disjoncteur miniature (MCB) se déclenche-t-il ? ” ne peut pas recevoir une réponse universelle unique.

Fonctionnement magnétique : conversion d'une forte surintensité en force mécanique

L'élément thermique est volontairement trop lent pour offrir une réponse ultra-rapide en cas de court-circuit sévère. Le déclencheur électromagnétique fournit une seconde voie.

Le courant traversant une bobine établit un flux magnétique. Une représentation simplifiée du circuit magnétique est :

Φ ≈ NI/ℜ_m et B ≈ Φ/A

où N est le nombre de spires, I est le courant, ℜ_m est la réluctance magnétique, et Un est une section transversale magnétique efficace.

Si la réluctance dominante est concentrée dans un entrefer, une force d'attraction idéalisée peut s'écrire :

F_m ≈ B²A/(2μ_0)

Ceci illustre pourquoi la force magnétique augmente fortement avec le courant avant que la saturation magnétique ne devienne significative. Le point de déclenchement réel dépend également de la géométrie de la bobine, de l'entrefer, du matériau magnétique, de la masse de l'armature, de la force du ressort de rappel, du frottement, des tolérances et du mécanisme de déclenchement.

Lorsque le seuil de déclenchement est atteint, l'armature ou le plongeur se déplace. Selon la conception, il actionne la barre de déclenchement, frappe le système de contact mobile, ou les deux. Le verrou se libère et l'énergie accumulée du ressort accélère l'ouverture des contacts.

Le déclencheur magnétique réagit donc à une surintensité atteignant sa plage de déclenchement instantané, et non au concept abstrait de “ court-circuit ” seul. Un court-circuit en est la cause habituelle, mais le démarrage d'un moteur, la mise sous tension d'un transformateur, la charge capacitive ou l'appel de courant d'une alimentation peuvent également entrer dans la plage de déclenchement si le courant est suffisamment élevé.

Ce que les courbes B, C et D modifient physiquement

Dans le contexte de la norme IEC 60898-1, les caractéristiques B, C et D modifient principalement la plage de déclenchement magnétique instantané. Il ne s'agit pas de niveaux de qualité et elles ne signifient pas “ disjoncteur rapide, moyen ou lent ” sur l'ensemble de la courbe temps-courant.

Caractéristiques	Plage magnétique instantanée	Implication physique
B	3–5 × I_n	Seuil de déclenchement magnétique inférieur
C	5–10 × I_n	Tolérance accrue aux courants d'appel avant le déclenchement magnétique
D	10–20 × I_n	Plage de déclenchement encore plus élevée ; nécessite un courant de défaut adéquat et une vérification de la protection

Pour un appareil de 16 A, les plages correspondantes sont :

B16 : 48–80 A | C16 : 80–160 A | D16 : 160–320 A

Il s'agit de plages caractéristiques et non de courants de déclenchement uniques précis. Par exemple, la limite inférieure d'une plage C16 ne doit pas être présentée comme un point de déclenchement instantané garanti. La décision de sélection complète doit également vérifier la protection des conducteurs, le courant de démarrage, le courant de défaut minimal, le comportement de coupure requis et la courbe du fabricant. Voir Types de MCB : Courbes B, C, D, K, Z, calibres, pôles et applications et Explication des courbes de déclenchement des disjoncteurs pour cette décision distincte.

Le mécanisme de déclenchement libre : pourquoi maintenir la manette ne peut pas empêcher la protection

Un mécanisme de protection efficace sépare la commande manuelle du déclenchement de protection. La manette déplace le système de genouillère et de ressort entre des états stables, mais la barre de déclenchement peut libérer le verrou indépendamment.

La logique mécanique est la suivante :

Déplacement ou force du détecteur → mouvement de la barre de déclenchement → libération du verrou → libération de l'énergie du ressort → accélération du contact mobile.

Cela produit un fonctionnement en déclenchement libre : le mécanisme de protection peut ouvrir les contacts même si la manette est maintenue en position ON. La géométrie exacte peut utiliser des genouillères, des fentes, des cliquets, des leviers ou plusieurs étages articulés, mais l'exigence fonctionnelle reste la même.

Le mécanisme résout également un conflit de conception. Les contacts fermés nécessitent une pression adéquate et une stabilité mécanique. L'interruption d'un défaut nécessite une séparation rapide. Un système à accumulation d'énergie maintient la pression de contact pendant le fonctionnement normal, puis libère rapidement l'énergie mécanique après que le petit élément de détection a déverrouillé le loquet.

Après un déclenchement, de nombreux mécanismes doivent d'abord être déplacés complètement sur OFF pour se reverrouiller avant de pouvoir être refermés. La réinitialisation du mécanisme ne prouve pas que le défaut électrique initial a disparu ou que le disjoncteur n'a pas été sursollicité.

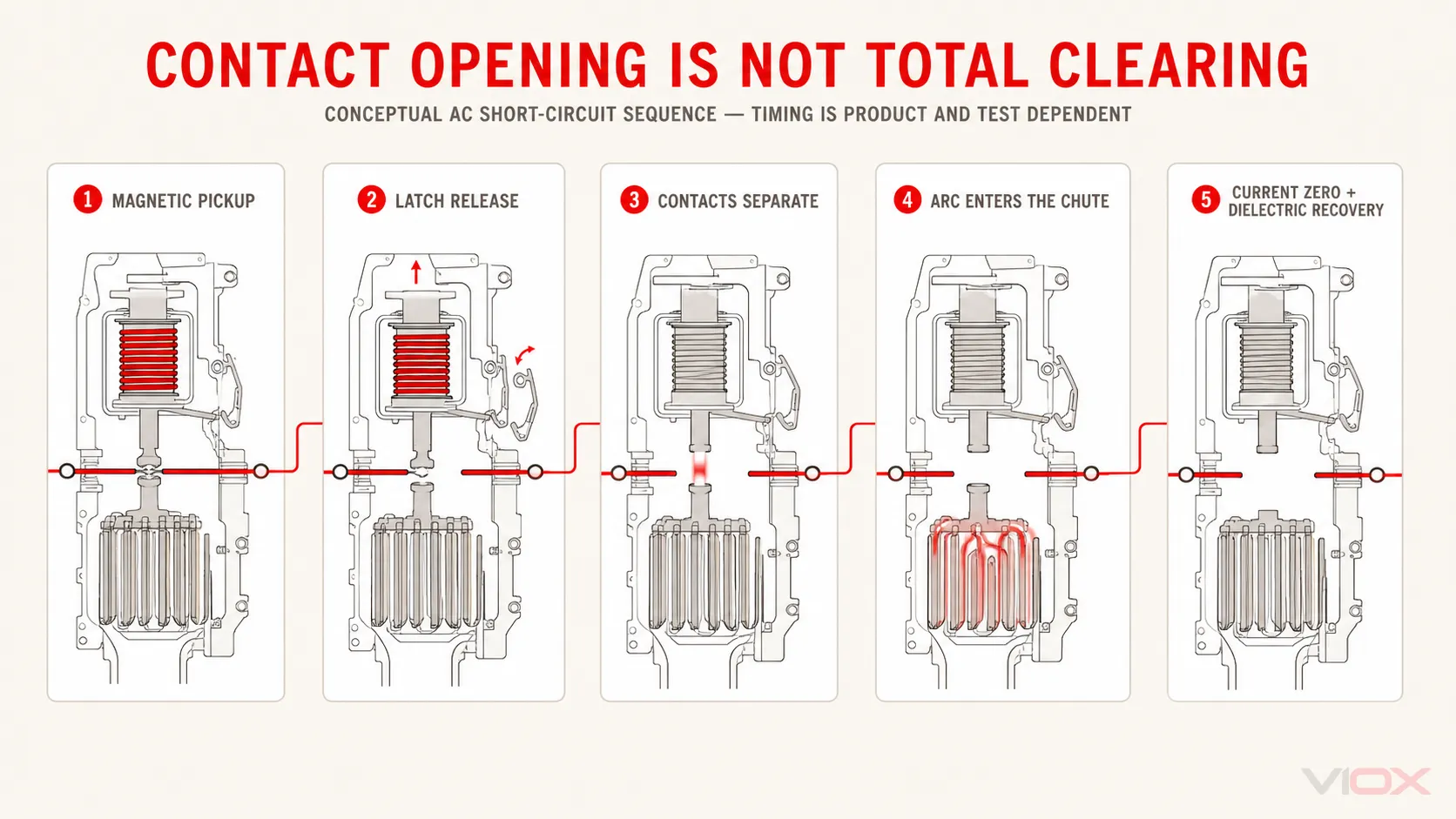

La séparation des contacts n'est pas l'interruption du courant.

Lorsque les contacts mobile et fixe commencent à se séparer, leur zone de contact réelle s'effondre vers les points de conduction microscopiques finaux. La densité de courant augmente brusquement. Le dernier pont métallique chauffe, fond et se rompt. La vapeur de métal chaud et le gaz ionisé créent un chemin de plasma conducteur entre les contacts.

Ce chemin correspond à l'arc de coupure.

L'arc signifie que le courant peut continuer à circuler après que les contacts solides sont physiquement séparés. Le disjoncteur doit éloigner l'arc des surfaces de contact principales, augmenter la tension nécessaire pour le maintenir, extraire l'énergie du plasma, forcer le courant vers zéro et rétablir l'isolation par la suite.

Cette distinction crée trois quantités temporelles distinctes :

Temps de déclenchement ou de déverrouillage : le système de détection déplace le mécanisme de déclenchement.
Temps d'ouverture des contacts : le contact mobile se sépare du contact fixe.
Temps de coupure total : le courant finit par s'interrompre et la coupure est terminée.

Documentation technique d'ABB sur l'application de la technologie des disjoncteurs modulaires (MCB) fournit un exemple dans lequel les contacts commencent à s'ouvrir en moins de 0,5 ms et décrit une coupure à limitation de courant sur une échelle de 2,3 à 2,5 ms. Le même document rapporte un exemple de test sur un S200 de 20 A interrompant un défaut de 28 kA en 1,7 ms. Ces chiffres illustrent une famille de produits et un contexte de test spécifiques ; ils ne sont pas des exigences universelles de la norme CEI concernant les temps de déclenchement pour tous les disjoncteurs modulaires.

Comment l'arc se déplace dans la chambre de coupure

L'arc est un plasma conducteur transportant une densité de courant J. Dans un champ magnétique B, l'arc subit une force électromagnétique volumique :

f = J × B

La géométrie du chemin du courant, le déclencheur magnétique, les structures ferromagnétiques et, dans certaines conceptions, des éléments magnétiques dédiés influencent le champ autour de l'arc. Parallèlement, l'arc chauffe le gaz environnant, créant une expansion, des gradients de pression et un flux à haute vitesse.

Le mouvement de l'arc ne peut donc pas être décrit précisément comme une étincelle “ tirée par un aimant ”. Il s'agit d'un processus couplé électromagnétique, thermique, fluide, de surface et de plasma. Les racines de l'arc se déplacent le long des cornes d'arc conductrices tandis que la colonne d'arc s'étire vers la chambre de coupure. Le matériau des parois, la géométrie des évents, la vapeur métallique, la forme des contacts, la position des ailettes de fractionnement et la forme d'onde instantanée du courant affectent tous le résultat.

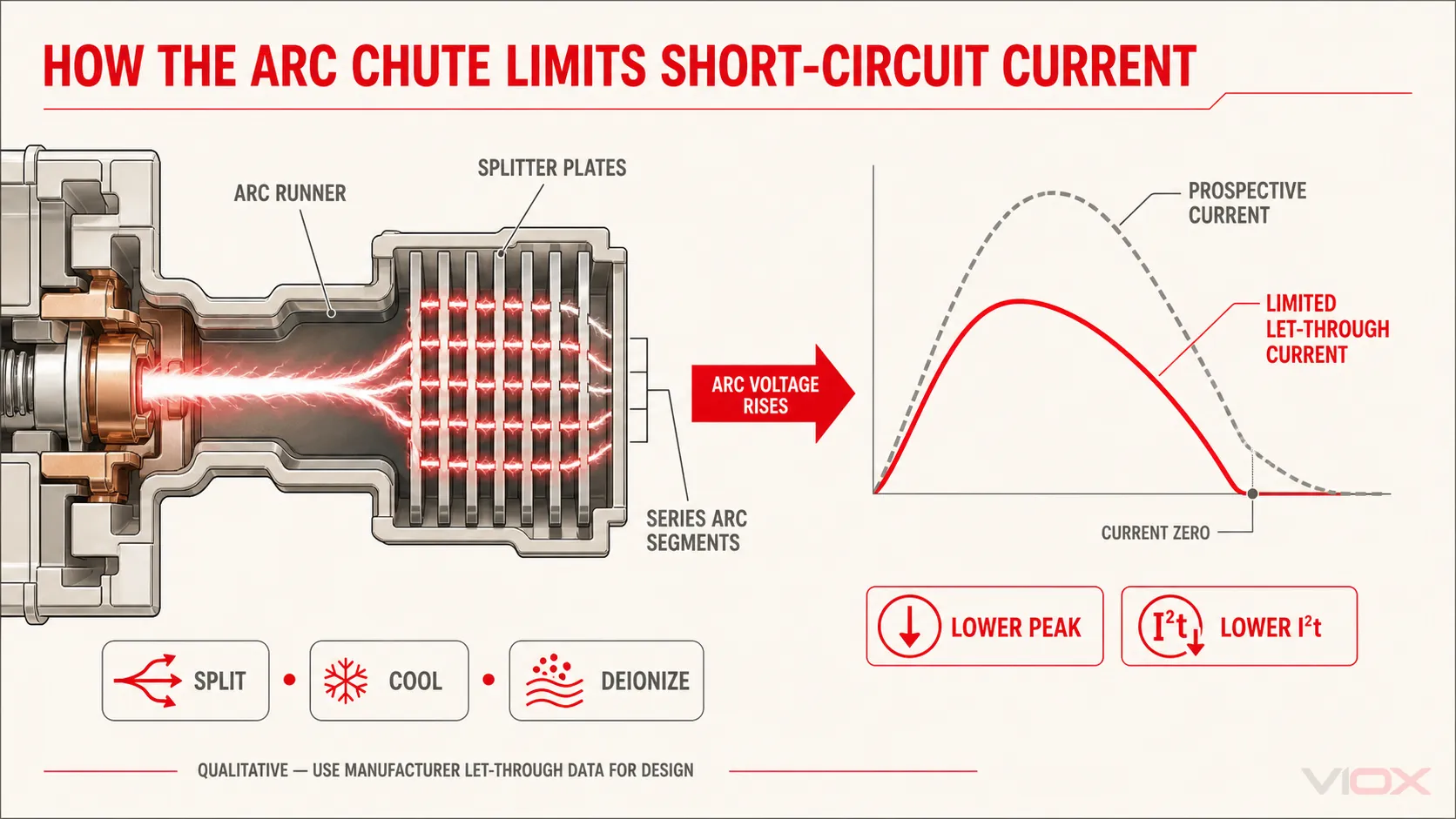

Ce que fait réellement la chambre de coupure

La chambre de coupure contient normalement plusieurs ailettes de fractionnement métalliques isolées les unes des autres. Lorsque l'arc pénètre dans l'empilement, il forme de nouvelles zones de racines d'arc au niveau des ailettes successives et est divisé en plusieurs segments d'arc en série.

Cela produit plusieurs effets liés :

le chemin total de l'arc est allongé ;
les chutes de tension multiples au niveau des zones d'électrodes contribuent à la tension totale de l'arc ;
les plaques métalliques absorbent la chaleur de l'arc et du gaz environnant ;
le plasma est refroidi et désionisé ;
l'augmentation du courant est contrée par la tension d'arc croissante ;
la zone de contact est soulagée d'un échauffement prolongé au niveau de la racine de l'arc.

L'affirmation simplifiée selon laquelle “ chaque plaque ajoute toujours une tension fixe ” est incorrecte. La tension par segment dépend du courant, du matériau et de la géométrie des plaques, de l'espacement, de l'état de la racine de l'arc, de la température, de la composition du gaz, de la vapeur métallique et de l'écoulement. Le nombre de plaques ne peut pas non plus être optimisé de manière isolée : l'ajout de plaques modifie la géométrie d'entrée, la pression, la résistance à l'écoulement, la distribution du champ électrique, la surface et les distances d'isolement diélectrique.

Un Étude de 2020 par Kolimas et ses collègues a comparé des chambres de coupure de disjoncteurs (MCB) B16/1 contenant 13 et 9 plaques dans un montage d'essai en laboratoire défini à 230 V et 6 kA. La conception à 13 plaques a terminé les itérations de test rapportées, avec des temps de coupure exemplaires de 1,5 à 2,1 ms. La variante à 9 plaques n'a pas terminé les itérations avec succès ; les exemples rapportés atteignaient 4,5 ms et 11 ms, avec des dommages aux contacts dans le cas de 11 ms. Le résultat n'est pas une règle universelle selon laquelle chaque MCB nécessite 13 plaques. Il démontre que des modifications apparemment mineures de la chambre de coupure peuvent altérer la migration de l'arc, le temps de coupure, les dommages aux contacts et la performance diélectrique après défaut.

Limitation du courant : la tension d'arc s'oppose au courant de défaut

Sans limitation de courant, le courant de court-circuit présumé est déterminé par la tension de la source et l'impédance du système. Un disjoncteur miniature (MCB) rapide tente d'établir une tension d'arc élevée avant que le courant de défaut n'atteigne sa valeur de crête présumée naturelle.

Une boucle simplifiée d'interruption de court-circuit élevé peut s'écrire comme suit :

L · di/dt = u_s(t) − Ri − u_arc(t)

À mesure que la tension d'arc u_arc augmente, le taux d'accroissement du courant diminue. Si la tension d'arc devient suffisamment élevée par rapport à la tension instantanée de la source et aux chutes de tension du circuit, le courant est forcé à la baisse. La chambre de coupure fait donc plus qu'absorber la chaleur : elle contribue à créer la contre-tension qui rend possible la limitation du courant de court-circuit.

Deux sorties sont importantes lors de l'évaluation de la contrainte transmise en aval :

I_crête, courant limité (let-through)

I²t = ∫i²(t)dt

Le courant de crête limité est fortement lié aux contraintes électrodynamiques. L'intégrale de Joule I²t est une mesure utile de la contrainte d'énergie thermique transmise pendant l'événement. Lors d'un court-circuit élevé, un disjoncteur limiteur de courant peut réduire ces quantités par rapport à la forme d'onde de défaut présumé, mais les valeurs réelles doivent provenir des données d'essai du fabricant pour l'appareil et les conditions d'application. Ces termes de limitation de crête ne sont normalement pas utilisés pour décrire une ouverture ordinaire sur surcharge thermique de faible niveau.

Le pouvoir de coupure et la limitation de courant sont liés mais ne sont pas interchangeables. La valeur nominale de court-circuit déclarée établit si le disjoncteur peut interrompre en toute sécurité le courant de défaut spécifié selon la norme applicable. Les courbes de limitation et I²t les données décrivent avec quelle intensité un appareil particulier limite le défaut dans sa plage testée. Pour la sélection du calibre, voir Pouvoir de coupure des MCB : 6kA vs 10kA.

Le passage par zéro du courant n'est pas la fin : le rétablissement diélectrique

Pour une coupure en courant alternatif, atteindre le zéro du courant crée l'opportunité d'éteindre l'arc, mais le disjoncteur doit encore empêcher le réamorçage. Immédiatement après le passage par zéro du courant, l'espace entre les contacts et la chambre d'arc peuvent contenir des gaz chauds partiellement ionisés et des vapeurs métalliques. Au même moment, la tension commence à se rétablir aux bornes du disjoncteur ouvert.

Une coupure réussie nécessite que la rigidité diélectrique de l'espace se rétablisse plus rapidement que la contrainte électrique qui s'y exerce. En termes fonctionnels :

Contrôler l'arc → atteindre le zéro de courant → refroidir et désioniser le gaz → restaurer la rigidité diélectrique → éviter le réamorçage

C'est pourquoi la conception de la chambre d'arc, le flux de gaz, les surfaces d'isolation, la contamination, le dépôt métallique et l'écartement des contacts restent importants après le premier passage par zéro. Un disjoncteur pouvant être réarmé mécaniquement après un défaut sévère n'a pas pour autant prouvé que ses contacts, sa chambre d'arc et son isolation conservent leur état d'origine.

Un disjoncteur modulaire (MCB), trois échelles de temps très différentes

L'expression “ temps de déclenchement du MCB ” mélange souvent des phénomènes sans rapport.

Échelle de temps	Processus	Signification du chiffre
De quelques secondes à plus d'une heure	Échauffement du bimétal en cas de surcharge faible ou modérée	Comportement thermique à temps inverse dans les conditions de démarrage et ambiantes spécifiées
Jusqu'à la limite de la caractéristique instantanée	Déclenchement magnétique et fonctionnement du mécanisme	Conformité à une bande caractéristique, et non à un temps mécanique fixe universel
Millisecondes dans les exemples de limitation de courant à haute vitesse	Séparation des contacts, migration de l'arc, montée de la tension d'arc et coupure	Performance de coupure en court-circuit spécifique au produit et à l'essai

Par exemple, Données caractéristiques ABB S300P identifie les limites magnétiques conventionnelles B, C et D selon la norme IEC/EN 60898-1 en utilisant des tests de 0,1 s, tandis que le guide d'application des disjoncteurs (MCB) limiteurs de courant d'ABB présente des exemples de produits avec une ouverture des contacts et une coupure à une échelle beaucoup plus courte, en millisecondes. Ces déclarations ne sont pas contradictoires : l'une décrit la caractéristique autorisée et la limite de vérification, tandis que l'autre décrit un comportement spécifique d'interruption à haute vitesse.

Pourquoi deux disjoncteurs (MCB) similaires peuvent se comporter différemment

Le marquage frontal ne révèle pas toutes les variables internes. Deux disjoncteurs ayant le même courant nominal et la même courbe nominale peuvent différer par :

la géométrie du bimétal, le chemin thermique et l'étalonnage ;
la géométrie de la bobine, l'entrefer, le matériau magnétique et la masse de l'armature ;
le frottement du verrou, l'énergie du ressort, la course des contacts et la vitesse d'ouverture ;
le matériau des contacts, la pression de contact et le comportement anti-soudure ;
la forme du guide d'arc et la géométrie de l'entrée de la chambre de coupure ;
nombre, forme, espacement et matériau des plaques de soufflage ;
chemins de circulation interne des gaz et d'échappement ;
matériau du boîtier et comportement de l'isolation après arc ;
classe de limitation de courant et performance de passage d'énergie ;
contrôle et vérification des tolérances de production.

C'est pourquoi les lettres B, C ou D ne suffisent pas à décrire la qualité d'un produit. Ces lettres identifient une caractéristique temps-courant, principalement la plage de déclenchement magnétique dans le contexte de la norme IEC 60898-1. Elles ne révèlent rien sur la métallurgie des contacts, la performance de la chambre de coupure, l'endurance mécanique, le pouvoir de coupure ou la constance de la production.

Limites d'ingénierie et interprétations erronées courantes

“ Un disjoncteur miniature (MCB) se déclenche dès que le courant dépasse son calibre nominal ”

Incorrect. Une faible surcharge est normalement traitée par le mécanisme thermique à temps inverse. Le disjoncteur peut supporter un courant supérieur I_n pendant une période définie par sa caractéristique et ses conditions d'essai.

“ Le déclencheur magnétique ne détecte que les courts-circuits ”

Pas exactement. Il réagit lorsque la surintensité atteint sa plage de déclenchement instantané. Les courts-circuits créent généralement cette condition, mais un courant d'appel élevé peut également franchir ce seuil.

“ Les contacts s'ouvrent, donc le courant s'arrête immédiatement ”

Incorrect. La séparation des contacts crée normalement un arc électrique. L'interruption totale n'est effective qu'une fois l'arc maîtrisé et le courant interrompu.

“ Un disjoncteur courbe D est un disjoncteur courbe C plus lent et donc plus robuste ”

Incorrect. La courbe D possède une plage de déclenchement magnétique plus élevée. Cela peut permettre de tolérer des courants d'appel plus importants, mais cela nécessite également un courant de défaut adéquat et une vérification complète de la protection. Ce n'est pas automatiquement plus sûr ou de meilleure qualité.

“ Un nombre plus élevé de chambres de coupure améliore toujours un disjoncteur modulaire (MCB) ”

Trop simpliste. Le nombre de plaques est une variable parmi d'autres dans un système de chambre d'arc couplé. La géométrie, l'espacement, la distribution du champ, la pression, l'échappement, la conception des cornes d'arc, les matériaux et le rétablissement de l'isolement doivent être conçus de manière cohérente.

“ Un MCB réarmable n'est pas endommagé après un court-circuit ”

Incorrect. La capacité de réarmement ne prouve pas le maintien des performances d'interruption. Le défaut doit se situer dans les limites des caractéristiques assignées du disjoncteur et l'appareil doit être évalué conformément aux instructions du fabricant et aux circonstances de l'événement.

Contexte des normes

IEC 60898-1 couvre les disjoncteurs pour la protection contre les surintensités dans les installations domestiques et analogues en courant alternatif, dans le cadre de son domaine d'application. La boutique en ligne de l'IEC répertorie la publication consolidée IEC 60898-1:2015+A1:2019 ainsi que son corrigendum de 2020. Dans ce contexte, les courbes familières B, C et D ainsi que les courants d'essai thermiques conventionnels doivent être interprétés selon la norme et la documentation du fabricant.

IEC 60947-2:2024 s'applique aux disjoncteurs destinés à être installés et utilisés par des personnes averties ou qualifiées, avec des contacts principaux connectés à des circuits ne dépassant pas 1 000 V AC ou 1 500 V DC dans le cadre du domaine d'application de la norme. Elle utilise la terminologie et les caractéristiques assignées des disjoncteurs basse tension industriels. Les produits nord-américains peuvent être évalués et marqués selon la norme UL 489 ou d'autres cadres applicables. Un facteur de forme similaire à un MCB ne rend pas interchangeables les étiquettes de caractéristiques, les pouvoirs de coupure ou les hypothèses d'application des normes IEC et UL.

Cet article décrit la physique d'un MCB à coupure dans l'air thermomagnétique représentatif. La construction exacte, les séquences d'essai, les courbes de déclenchement, le comportement en courant continu, les caractéristiques assignées et le statut de certification doivent être confirmés à partir de la documentation spécifique du produit.

Le principe de fonctionnement dans un modèle d'ingénierie

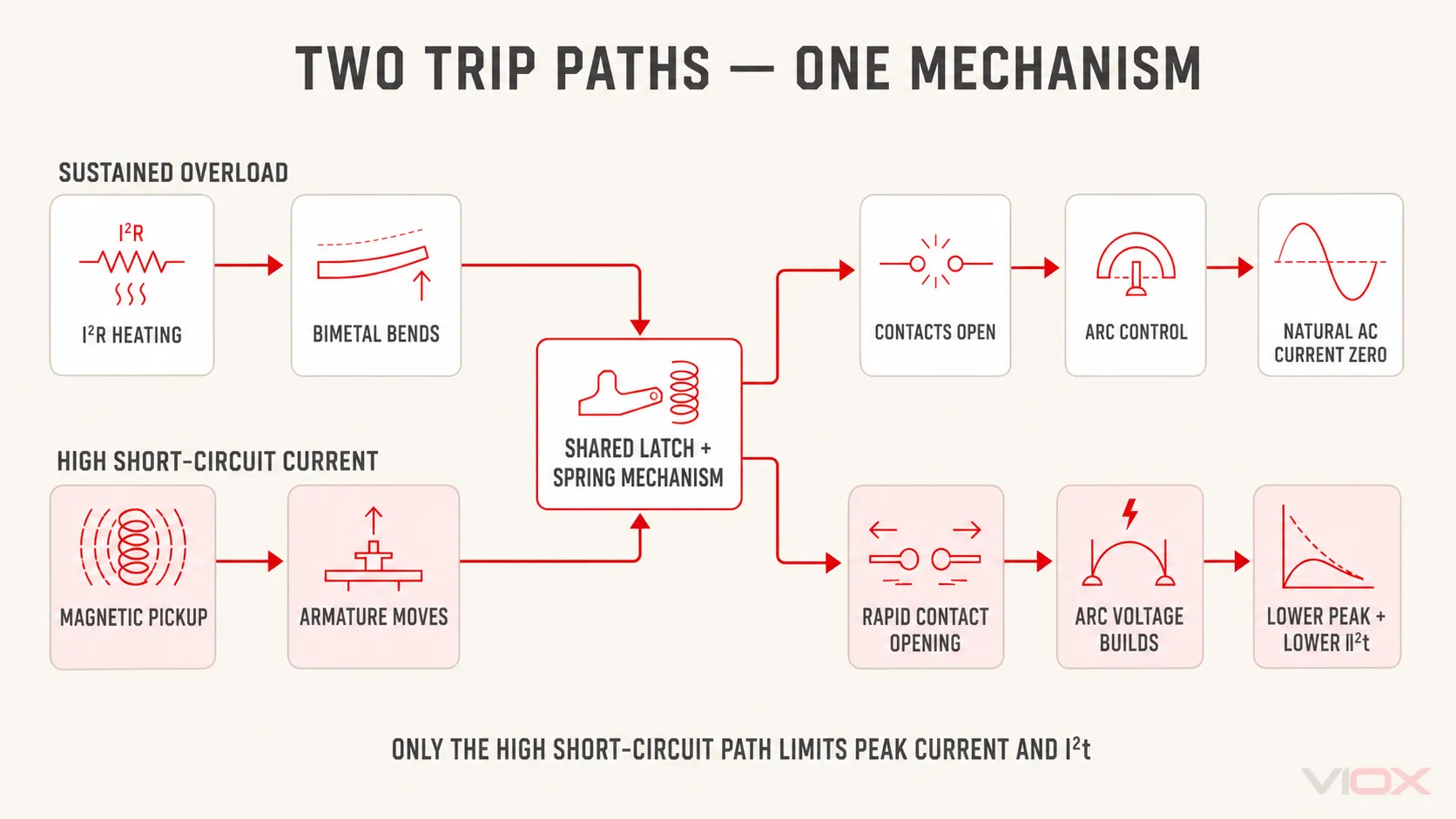

Un disjoncteur magnétothermique contient deux voies de détection qui convergent vers le même mécanisme de déclenchement, le même système de contacts et le même dispositif de coupure d'arc. Leur comportement à l'interruption doit néanmoins être décrit séparément, car une surcharge prolongée ordinaire n'est pas le même événement qu'un court-circuit à fort pouvoir de limitation.

Pour une surcharge prolongée :

I²R échauffement → élévation de température dans le temps → courbure du bilame → barre de déclenchement → libération du verrou

Pour une forte surintensité dans la zone de déclenchement instantané :

Courant → ampères-tours (NI) → densité de flux magnétique (B) → force magnétique (F_m) → armature ou noyau plongeur → barre de déclenchement/système de contact

Après un déclenchement sur surcharge prolongée, la chaîne d'interruption est la suivante :

Déverrouillage du loquet → l'énergie mécanique stockée entraîne la séparation des contacts → contrôle de l'arc → passage naturel du courant alternatif par zéro → rétablissement diélectrique

Lors d'un court-circuit élevé dans les limites de capacité déclarées d'un disjoncteur limiteur de courant, la chaîne devient :

Déclenchement magnétique → séparation rapide des contacts → migration et fractionnement de l'arc → montée rapide de la tension d'arc → réduction du courant de crête limité et I²t → passage du courant par zéro → rétablissement diélectrique

Les chemins de détection partagent le même matériel, mais seul le chemin de court-circuit élevé doit être décrit comme un processus significatif de limitation du courant de crête. I²t Dans les deux cas, le déclenchement du mécanisme ne constitue pas à lui seul une interruption ; les contacts, le système de contrôle d'arc et le rétablissement de l'isolation doivent accomplir la tâche dans les limites conçues et déclarées du disjoncteur modulaire (MCB).

Foire Aux Questions

Comment un disjoncteur miniature (MCB) détecte-t-il une surcharge ?

Le courant chauffe un élément bimétallique situé sur le trajet du courant du disjoncteur. Une surintensité prolongée produit une élévation de température et une flexion suffisantes pour actionner le mécanisme de déclenchement. Comme la chaleur s'accumule avec le temps, la réponse est à temps inverse plutôt qu'instantanée.

Comment un MCB détecte-t-il un court-circuit ?

Une forte surintensité traversant la bobine magnétique produit une force suffisante pour déplacer une armature ou un plongeur lorsque la plage de déclenchement instantané est atteinte. Cela libère le verrouillage et peut également accélérer directement l'ouverture des contacts, selon la conception.

Pourquoi un MCB utilise-t-il à la fois des déclencheurs thermiques et magnétiques ?

Les deux mécanismes couvrent différentes échelles de temps de défaut. Le bimétal peut distinguer l'échauffement dû à une surcharge prolongée des transitoires courts et inoffensifs. Le déclencheur magnétique réagit beaucoup plus rapidement lorsque le courant atteint la plage de déclenchement instantané.

Le courant s'arrête-t-il dès que les contacts du MCB s'ouvrent ?

Non. Un arc se forme normalement entre les contacts qui se séparent. Le MCB doit déplacer l'arc dans sa chambre de coupure, augmenter la tension d'arc, refroidir et désioniser le plasma, interrompre le courant et rétablir la rigidité diélectrique.

À quelle vitesse un disjoncteur miniature (MCB) se déclenche-t-il ?

Il n'existe pas de temps universel unique. Les faibles surcharges peuvent prendre plusieurs secondes, voire plus, via le mécanisme thermique. Le fonctionnement dans la zone instantanée est défini par la courbe caractéristique applicable. Certains produits limiteurs de courant spécifiques peuvent interrompre des courants de défaut élevés en quelques millisecondes dans des conditions d'essai définies.

Pourquoi un MCB chaud peut-il se déclencher plus rapidement qu'un MCB froid ?

Le système thermique démarre plus près de sa température de déclenchement. La chaleur ambiante, les appareils adjacents sous charge, l'échauffement des bornes et l'historique récent de la charge peuvent donc réduire la marge thermique restante. Utilisez les données de correction du fabricant plutôt qu'une règle de température universelle.

Quel est le rôle de la chambre de coupure ?

Elle reçoit l'arc de commutation, le divise en segments en série, augmente la tension totale d'arc, absorbe la chaleur, favorise la désionisation et aide l'intervalle ouvert à retrouver sa rigidité diélectrique. Lors d'un court-circuit important, l'augmentation rapide de la tension d'arc peut également limiter le courant de crête traversant et I²t.

Un MCB peut-il être réarmé immédiatement après un court-circuit ?

Le défaut doit d'abord être identifié et éliminé. Le réarmement mécanique ne garantit pas que l'installation est sûre ou que le disjoncteur n'a pas été soumis à des contraintes dépassant ses capacités nominales. Suivez les instructions du fabricant de l'appareil et les procédures électriques applicables.
