استانداردهای IEC 61000-4-2 و IEC 61000-4-5 دو شدت از یک اختلال واحد را آزمایش نمی‌کنند. استاندارد IEC 61000-4-2 مصونیت تجهیزات در برابر تخلیه الکترواستاتیک ناشی از افراد و اشیاء نزدیک را ارزیابی می‌کند؛ استاندارد IEC 61000-4-5 مصونیت تجهیزات در برابر سرج‌های یک‌جهته مرتبط با اثرات کلیدزنی و صاعقه که به پورت‌های سیستم الکتریکی کوپل شده‌اند را ارزیابی می‌کند. آن‌ها از ژنراتورها، روش‌های کوپلینگ، مسیرهای جریان، رفتار زمانی و استراتژی‌های حفاظتی متفاوتی استفاده می‌کنند.
بنابراین، قبولی در آزمون ESD ثابت‌کننده مصونیت در برابر سرج نیست و قبولی در آزمون سرج نیز ثابت‌کننده مصونیت در برابر ESD نمی‌باشد. پرسش مهندسی صحیح این نیست که “کدام آزمون سخت‌گیرانه‌تر است؟” بلکه این است که: کدام اختلال می‌تواند به کدام رابط برسد، از چه مسیری، و تجهیزات باید چه عملکردی را حفظ کنند؟

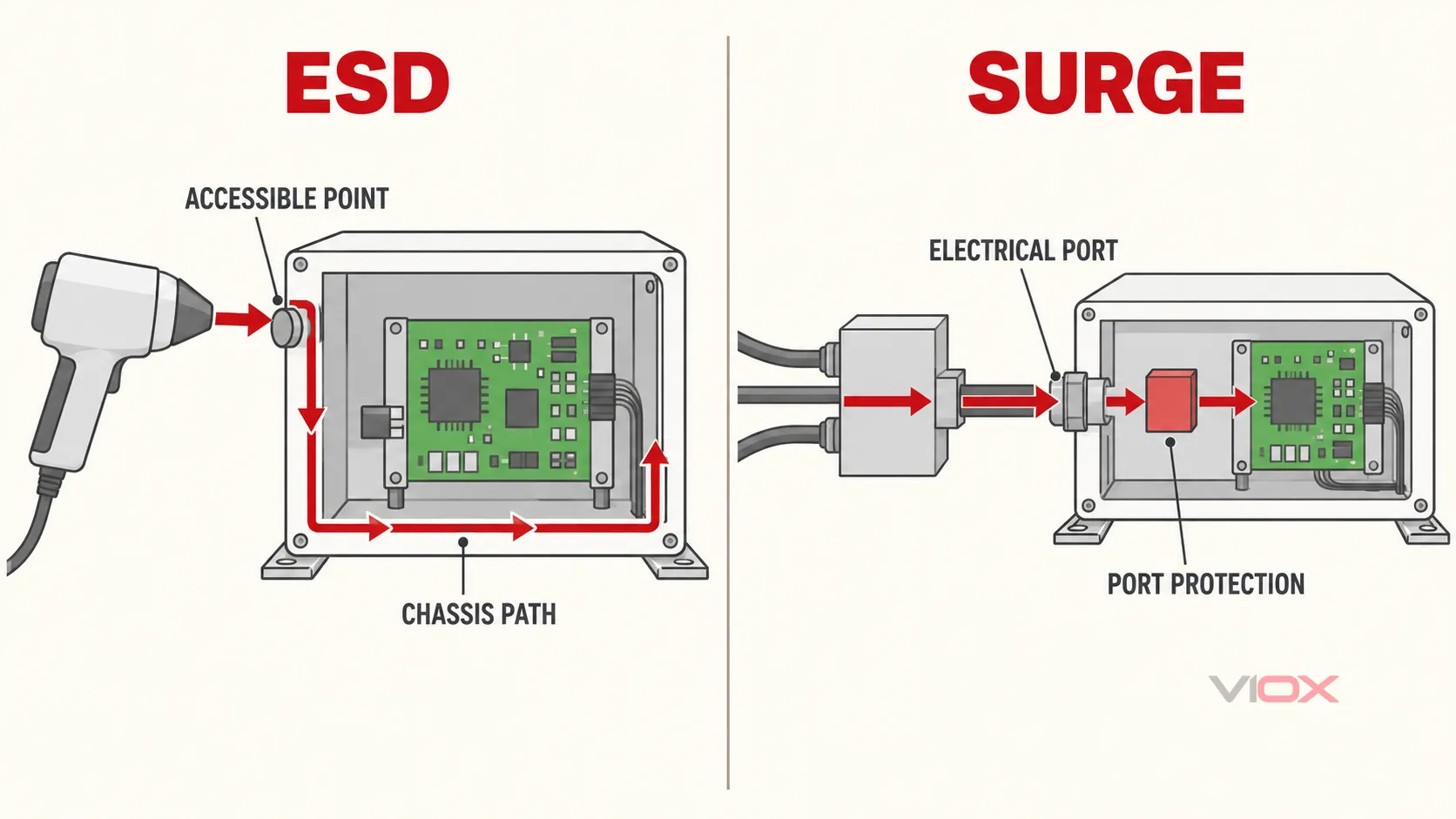

نگاهی اجمالی به IEC 61000-4-2 در مقابل IEC 61000-4-5
| نقطه تصمیم‌گیری | IEC 61000-4-2: مصونیت در برابر ESD | IEC 61000-4-5: ایمنی در برابر ضربه (Surge) |
|---|---|---|
| اختلال نمایش داده شده | تخلیه الکترواستاتیک از اپراتور یا پرسنل به یک شیء نزدیک | ضربه (Surge) یک‌جهته ناشی از کلیدزنی یا اثرات صاعقه |
| محل ورود معمول | محفظه، فلزات در دسترس، کنترل‌ها، پوسته‌های کانکتور، یا نقاطی که از طریق تخلیه مستقیم یا غیرمستقیم در دسترس هستند | پورت‌های برق AC/DC، سیگنال، کنترل یا مخابراتی از طریق آرایش‌های کوپلینگ تعریف‌شده |
| دغدغه مهندسی غالب | تزریق جریان بسیار سریع، افزایش ولتاژ محلی، مسیر بازگشت شاسی، اختلال یا آسیب در مدارهای مجاور | تنش انرژی بالاتر در ورودی پورت، تنش عایقی و قطعات، ولتاژ باقی‌مانده، انحراف انرژی و هماهنگی |
| تمرکز آزمون | اعمال مستقیم و غیرمستقیم ESD به تجهیزات و ساختارهای کوپلینگ مجاور تحت تنظیمات مربوطه | اعمال سرج به پورت‌ها، حالت‌ها و شبکه‌های کوپلینگ/دکوپلینگ مشخص‌شده تحت شرایط عملیاتی تعریف‌شده |
| تأکید حفاظتی | مسیر جریان محفظه و شاسی، هم‌بندی، شیلدینگ، عملیات روی کانکتور، هندسه مسیر بازگشت PCB و سرکوب‌سازی رابط در صورت نیاز | حفاظت مرز ورودی، هم‌بندی، انتخاب SPD برای توان یا سیگنال، محدودسازی مرحله‌ای، حفاظت پشتیبان و هماهنگی تحمل تجهیزات |
| نتیجه قبولی به معنای | تجهیزات تست‌شده، معیار عملکرد بیان‌شده برای شرایط ESD مستندشده را برآورده کردند | تجهیزات تست‌شده، معیار عملکرد بیان‌شده برای شرایط سرج (surge) مستندشده را برآورده کردند |
| نتیجه قبولی به معنای اثبات | تایید صلاحیت قطعه HBM/CDM، ایمنی در برابر سرج، یا ایمنی در نقاط و شرایط تست‌نشده نیست | تحمل جریان مستقیم صاعقه، تحمل دی‌الکتریک عمومی، ایمنی ESD، یا ایمنی در پورت‌ها و شرایط تست‌نشده نیست |
این استانداردها مراجع پایه EMC هستند. استاندارد محصول، مشخصات مشتری یا طرح تست همچنان باید پورت‌های قابل اعمال، سطوح تست، حالت‌های عملکرد، قطبیت‌ها، معیارهای عملکرد و سایر جزئیات را برای تجهیزات تحت تست تعیین کنند.
ESD و سرج باید از منبع اختلال تا رابط تحت تنش و مسیر بازگشت نقشه‌برداری شوند. قطعات حفاظتی آن‌ها ممکن است همپوشانی داشته باشند، اما معماری حفاظتی کامل آن‌ها چنین نیست.
چرا ESD صرفاً یک Surge کوچک‌تر نیست
هر دو رویداد، اضافه ولتاژهای گذرا هستند، اما این عنوان کلی، تفاوت‌هایی را که محرک طراحی تجهیزات است، پنهان می‌کند.
یک رویداد ESD با بار الکترواستاتیک ذخیره‌شده آغاز می‌شود. هنگامی که تخلیه رخ می‌دهد، جریان دارای یک لبه پیشرو بسیار سریع است و می‌تواند از طریق سلف‌های پارازیت کوچک، تفاوت‌های ولتاژ محلی بزرگی ایجاد کند. تخلیه ممکن است مستقیماً با یک نقطه در دسترس تماس پیدا کند یا به‌طور غیرمستقیم از طریق یک ساختار مجاور جفت شود. یک دستگاه ممکن است حتی زمانی که هیچ قطعه‌ای آسیب ظاهری نشان نمی‌دهد، ریست شود یا داده‌ها را خراب کند، زیرا جریان تزریق‌شده، یک مرجع، شیلد، خط ریست، کلاک یا رابط ارتباطی را مختل کرده است.
تست سرج تحت استاندارد IEC 61000-4-5 نشان‌دهنده خانواده متفاوتی از رویدادها است: گذراهای یک‌جهته مرتبط با اثرات کلیدزنی و صاعقه. این تست از رفتار سرج استانداردشده در حوزه میکروثانیه استفاده می‌کند و اختلال را از طریق آرایش جفت‌سازی مناسب به پورت‌های الکتریکی تعریف‌شده اعمال می‌کند. این رویداد ممکن است یک یکسوساز، نیمه‌هادی قدرت، سد ایزولاسیون، منبع تغذیه، فرستنده-گیرنده ارتباطی یا دستگاه حفاظتی را با انرژی بیشتری نسبت به آنچه یک سرکوب‌گر ESD برای مدیریت آن طراحی شده است، تحت تنش قرار دهد.
این تفاوت منجر به دو قانون مهم می‌شود:
- ولتاژ پیک به‌تنهایی نمی‌تواند تهدیدها را با هم مقایسه کند. امپدانس منبع، شکل موج، حالت جفت‌سازی، مسیر جریان و انرژی موجود، همگی اهمیت دارند.
- سرعت پاسخ به‌تنهایی نمی‌تواند حفاظت را انتخاب کند. سرکوب‌گر باید در برابر تنش دوام بیاورد، ولتاژ را به‌اندازه کافی محدود کند و جریان را بدون ایجاد ولتاژ بدتر در جای دیگری از تجهیزات، هدایت نماید.
برای مقایسه جداگانه فناوری‌های حفاظتی، از راهنمای VIOX برای حفاظت در برابر نوسان ولتاژ MOV، GDT و TVS استفاده کنید. آن تصمیم‌گیری فناورانه، پیرو تحلیل اختلالات و پورت است؛ و جایگزین آن نمی‌شود.
استاندارد IEC 61000-4-2 در واقع چه مواردی را پوشش می‌دهد
IEC 61000-4-2:2025 مبنایی مشترک و قابل بازتولید برای ارزیابی تجهیزات الکتریکی و الکترونیکی فراهم می‌کند که در معرض تخلیه الکترواستاتیک از سوی اپراتورها به طور مستقیم و یا از سوی پرسنل به اشیاء مجاور قرار می‌گیرند. دامنه کاربرد آن شامل شکل موج ایده‌آل جریان تخلیه، سطوح تست، تجهیزات، چیدمان، رویه، کالیبراسیون و عدم قطعیت اندازه‌گیری است.
این استاندارد در مورد ایمنی تجهیزات. این موضوع با صلاحیت جابجایی نیمه‌هادی‌ها متفاوت است. دامنه رسمی این استاندارد به صراحت تست‌های مورد استفاده برای ارزیابی حساسیت ESD دستگاه در حین جابجایی و بسته‌بندی را مستثنی می‌کند و هدف آن تعیین مشخصات عملکرد یک مدار حفاظتی ESD نیست. HBM و CDM به پرسش متفاوتی در سطح قطعه مربوط می‌شوند.
این مرز زمانی اهمیت پیدا می‌کند که یک تأمین‌کننده می‌گوید یک IC کانکتور یا دیود حفاظتی دارای رتبه‌بندی ESD است. رتبه‌بندی قطعه به‌تنهایی نشان نمی‌دهد که محصول مونتاژ شده، آزمون تجهیزات IEC 61000-4-2 را با موفقیت پشت سر می‌گذارد. نتیجه به محفظه، نقطه تخلیه، اتصال شیلد، اتصال بدنه (شاسی)، چیدمان PCB، کابل، وضعیت عملکرد و مسیری که جریان تزریق‌شده برای بازگشت به مرجع آزمون طی می‌کند، بستگی دارد.
پرسش طراحی ESD
برای هر نقطه قابل دسترس، بپرسید:
- جریان تخلیه از کجا وارد می‌شود؟
- آیا می‌تواند قبل از عبور از مدارهای حساس، به شاسی یا مسیر بازگشت کنترل‌شده برسد؟
- چه اختلاف ولتاژهایی بین شاسی، زمین سیگنال و مراجع منطقی ایجاد می‌شود؟
- آیا تجهیزات می‌توانند بدون رفتار ناایمن، از دست دادن داده، قفل‌شدگی (latch-up) یا آسیب دائمی تحت معیار عملکرد مورد نیاز، بازیابی شوند؟
یک سرکوب‌گر ESD ممکن است بخشی از پاسخ در یک کانکتور یا رابط در معرض دید باشد. این قطعه جایگزینی برای مسیر جریان شاسیِ طراحی‌شده نیست.
استاندارد IEC 61000-4-5 در واقع چه مواردی را پوشش می‌دهد
IEC 61000-4-5:2014 روشی متداول برای ارزیابی ایمنی تجهیزات یا سیستم در برابر سرج‌های یک‌جهته ناشی از کلیدزنی و گذراهای صاعقه ارائه می‌دهد. این استاندارد محدوده‌های سطوح آزمون، تجهیزات آزمون، چیدمان‌ها و رویه‌ها را تعریف کرده و سپس پاسخ تجهیزات را تحت شرایط عملیاتی مشخص‌شده بررسی می‌کند.
این استاندارد همچنین دو محدودیت مفید برای تفسیر تعیین می‌کند. این یک آزمون عمومی تحمل عایقی ولتاژ بالا نیست و تزریق مستقیم جریان‌های صاعقه یا برخورد مستقیم صاعقه را پوشش نمی‌دهد. حفاظت در برابر صاعقه مستقیم و ریسک صاعقه در سطح ساختمان به طراحی سیستم گسترده‌تری تعلق دارد؛ VIOX راهنمای سیستم حفاظت در برابر صاعقه آن مرز جداگانه را پوشش می‌دهد.
پرسش طراحی سرج
برای هر پورت رسانای خارجی، بپرسید:
- کدام حالت‌های سرج را می‌توان تحت برنامه آزمون قابل‌اجرا به این پورت اعمال کرد؟
- جریان از چه مسیری در تجهیزات عبور کرده و به ژنراتور یا مرجع بازمی‌گردد؟
- آیا حفاظت ورودی می‌تواند بدون تجاوز از ظرفیت کاری خود، تنش را منحرف یا محدود کند؟
- آیا ولتاژ حاصله پایین‌تر از سطح تحمل مربوط به مدارهای پایین‌دست است؟
- آیا رابط‌های قدرت و سیگنال در یک مرز سازگار محافظت می‌شوند تا ولتاژ مخربی بین آن‌ها ایجاد نشود؟
یک SPD قدرت AC، یک SPD سیگنال و یک سرکوب‌گر گذرا روی PCB، بخش‌های متفاوتی از این مشکل را حل می‌کنند. استاندارد IEC 61643-11:2025 الزامات محصول و روش‌های تست برای SPDهای متصل به سیستم‌های قدرت AC ولتاژ پایین را پوشش می‌دهد، در حالی که IEC 61643-21:2025 SPDهای مربوط به شبکه‌های مخابراتی و سیگنالینگ را پوشش می‌دهد. هیچ‌کدام از این استانداردهای محصول به این معنی نیست که مجموعه تجهیزات نصب‌شده به‌طور خودکار تست ایمنی IEC 61000-4-5 را می‌گذراند.
تطبیق اختلال با پشته حفاظتی
یک بررسی طراحی مفید، به جای درخواست برای یک “محافظ برق‌گیر”، چهار لایه را از هم تفکیک می‌کند.”
| لایه حفاظتی | نقش ESD | نقش سرج (اضافه‌ولتاژ) | مستندات جهت بررسی |
|---|---|---|---|
| محفظه و سطح قابل دسترس | کنترل‌هایی که محل ورود تخلیه هستند و از ایجاد جرقه ناخواسته به مدارات حساس جلوگیری می‌کنند | ممکن است جداسازی فیزیکی و هم‌بندی را فراهم کند، اما جایگزینی برای حفاظت پورت نیست | ساختار محفظه، نقاط قابل دسترس، درزها، کنترل‌ها، در معرض بودن کانکتور |
| شاسی، شیلد و مسیر هم‌بندی | مسیر با اندوکتانس پایین برای جریان ESD تزریق‌شده در اطراف مراجع حساس فراهم می‌کند | هم‌بندی هم‌پتانسیل و مسیر بازگشت برای جریان سرج منحرف‌شده فراهم می‌کند | هندسه هم‌بندی، ترمینال‌بندی شیلد، رابطه PE/شاسی، مرز نصب |
| حفاظت ورودی پورت | ممکن است از یک سرکوب‌گر ESD یا کانکتور فیلتردار در نزدیکی نقطه ورودی استفاده شود | ممکن است از یک SPD توان، SPD سیگنال، GDT، MOV، TVS یا شبکه هماهنگ متناسب با رابط استفاده شود | درجه‌بندی‌های دستگاه، حالت‌های حفاظتی، رفتار محدودکننده، ظرفیت جریان، شرایط منبع |
| PCB و مدار عملکردی | یکپارچگی مرجع را حفظ می‌کند، اختلالات جریان باقی‌مانده را فیلتر می‌کند و از بازیابی کنترل‌شده پشتیبانی می‌کند | تنش باقی‌مانده در گره‌های حساس را محدود کرده و با حفاظت بالادست هماهنگ می‌شود | چیدمان، فواصل خزشی/هوایی در صورت لزوم، مقاومت رابط، و رفتار بازنشانی و پایش |

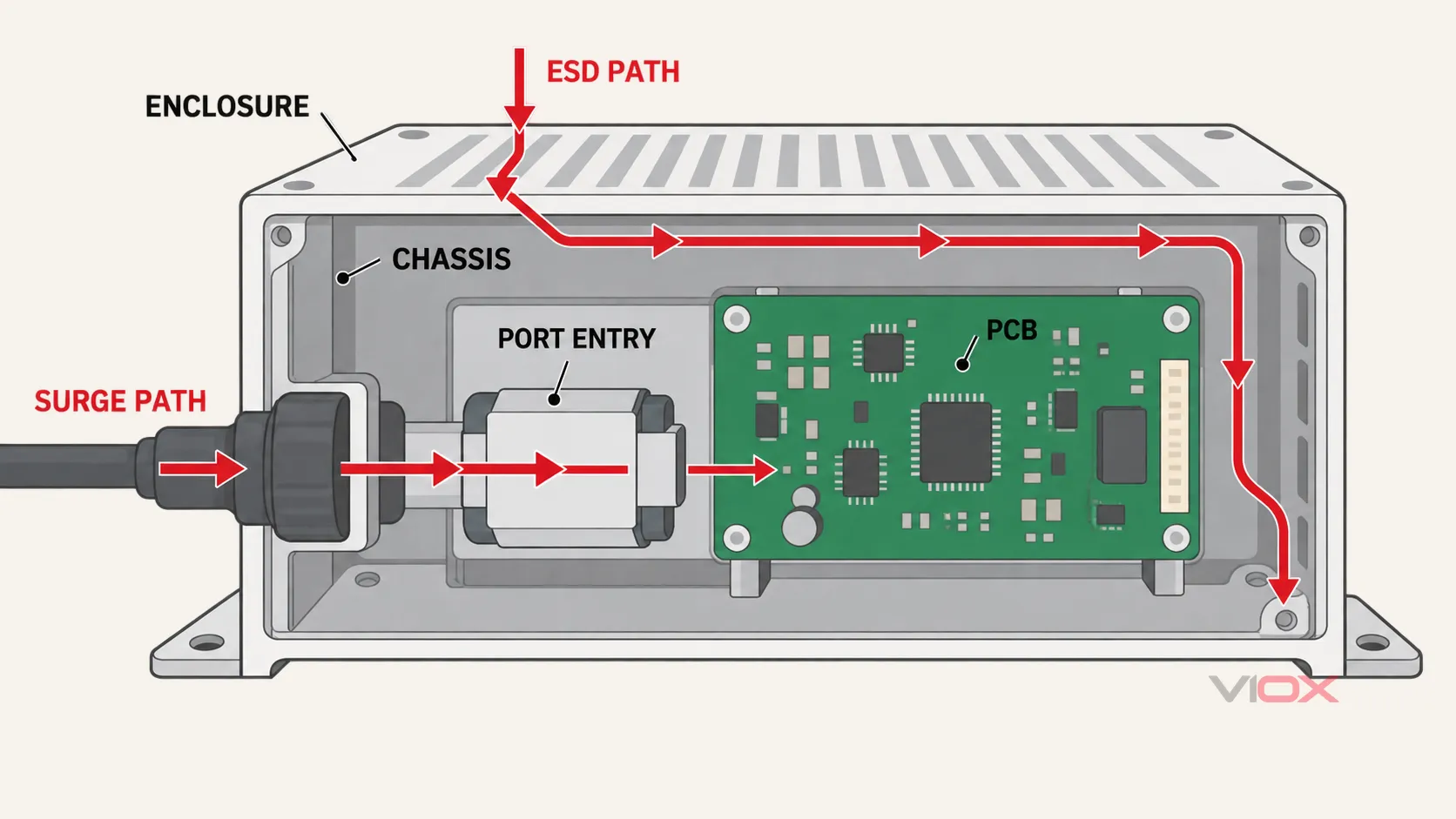

دو مسیر حفاظتی در داخل تجهیزات به هم می‌رسند، اما از مرزهای اختلال متفاوتی شروع می‌شوند. این نمودار مفهومی است و دستورالعمل سیم‌کشی در سطح ترمینال نیست.
قطعات را با هم اشتباه نگیرید
- یک آرایه ESD با ظرفیت خازنی پایین می‌تواند از یک رابط پرسرعت در برابر تخلیه سریع محلی محافظت کند، اما ممکن است توانایی انرژی مورد نیاز برای شرایط سرج IEC 61000-4-5 را نداشته باشد.
- یک SPD تابلوی توزیع می‌تواند جریان سرج قابل توجهی را در مرز تأسیسات منحرف کند، اما تمام مسیرهای جریان ESD را در نمایشگر، دکمه یا کانکتور تجهیزات کنترل نمی‌کند.
- یک TVS در سطح برد می‌تواند ولتاژ باقی‌مانده را در نزدیکی یک مدار کاهش دهد، اما لزوماً یک مجموعه SPD کامل با ویژگی‌های قطع، خطا و استانداردهای محصول مورد نیاز در مرز تأسیسات برقی نیست.
- بازیابی نرم‌افزاری می‌تواند عملکرد را پس از اختلال بازگرداند، اما نمی‌تواند جایگزین حفاظت سخت‌افزاری در برابر خرابی عایق یا آسیب دائمی قطعات شود.
The راهنمای انتخاب محافظ نوسان ولتاژ سیگنال استفاده کنید پس از اثبات نیاز به حفاظت سرج خط سیگنال، به ولتاژ رابط، پهنای باند سیگنال، ظرفیت خازنی، زمین‌کردن و توپولوژی می‌پردازد.
یک تست موفق چه چیزی را اثبات می‌کند—و چه چیزی را اثبات نمی‌کند
یک نتیجه آزمون تنها با پیکربندی آن معنادار است. عباراتی مانند “IEC 61000-4-2 پاس شد” یا “مطابق با IEC 61000-4-5” ناقص هستند، مگر اینکه مستندات مشخص کنند چه چیزی آزمایش شده و عملکرد چگونه ارزیابی شده است.
حداقل موارد زیر را بررسی کنید:
- استاندارد و ویرایش. گزارش باید نام دقیق ویرایش یا نسخه تلفیقی استفاده‌شده را ذکر کند.
- هویت تجهیزات. مدل، ویرایش سخت‌افزار، میان‌افزار، لوازم جانبی، مجموعه کابل و پیکربندی نمونه باید با تجهیزات ارائه‌شده مطابقت داشته باشد.
- پورت‌ها و نقاط تست. گزارش باید نقاط بدنه یا پورت‌های الکتریکی که آزمایش شده‌اند را مشخص کند، نه فقط خانواده محصول را.
- کوپلینگ و حالت. اعمال مستقیم یا غیرمستقیم ESD و حالت کوپلینگ سرج مربوطه باید مستند شوند.
- سطح تست و قطبیت. این موارد باید به استاندارد محصول مربوطه، مشخصات مشتری یا طرح تست توافق‌شده مرتبط باشند.
- حالت عملکرد. بارها، ارتباطات، ورودی‌ها، خروجی‌ها و شرایط پایش بر آنچه یک اختلال می‌تواند آشکار کند، تأثیر می‌گذارند.
- معیار عملکرد. گزارش باید بیان کند که آیا افت عملکرد موقت، مداخله اپراتور، بازیابی خودکار، از دست رفتن داده یا آسیب دائمی مجاز بوده است یا خیر.
- نتیجه مشاهده‌شده. “قبول” باید با رفتار ثبت‌شده تجهیزات و بررسی‌های پس از آزمون، شامل هرگونه انحراف یا محدودیت، پشتیبانی شود.

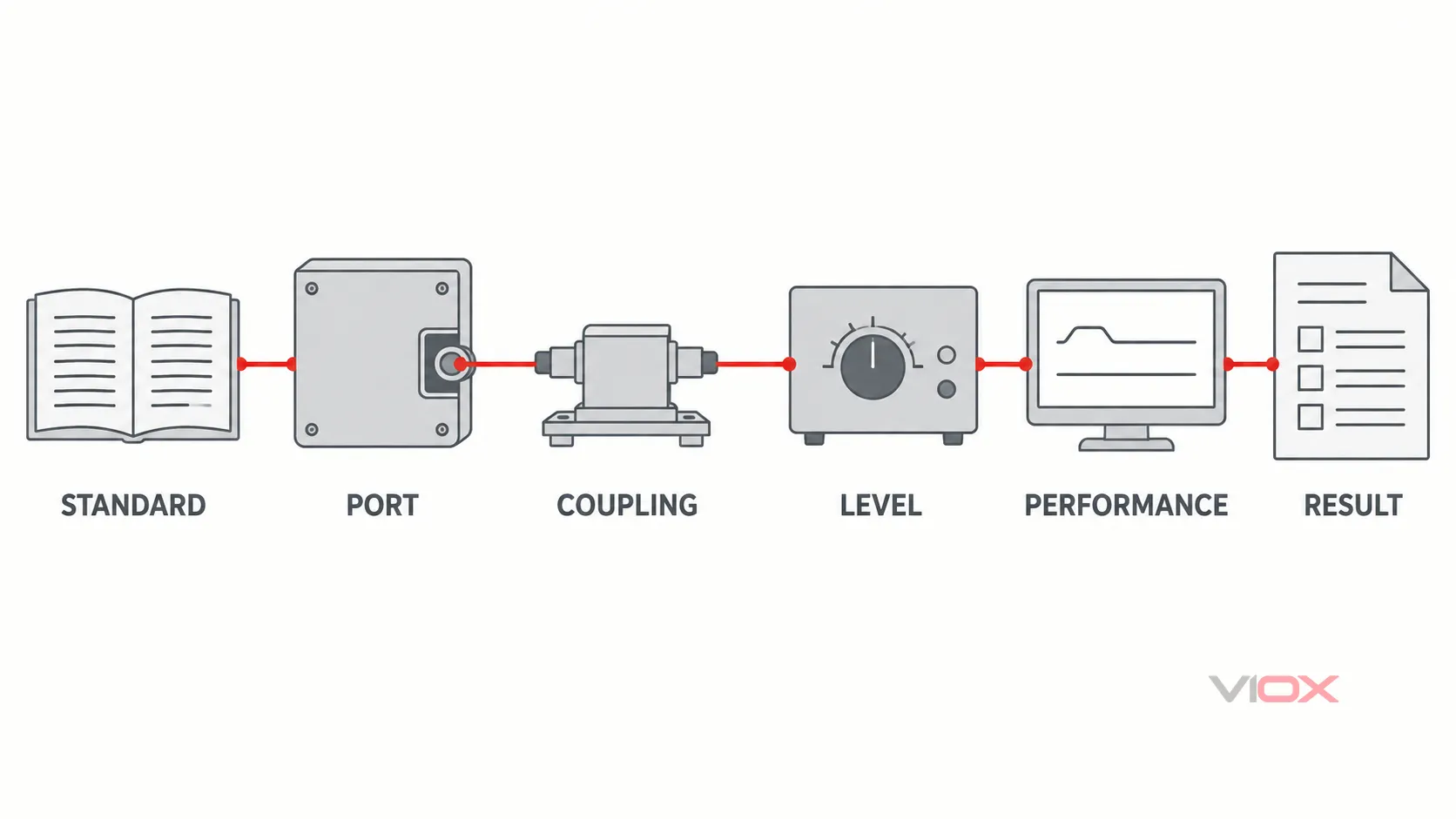

شماره استاندارد تنها فیلد اول است. پورت، کوپلینگ، سطح، وضعیت عملکرد، معیار عملکرد و نتیجه مشاهده‌شده تعیین می‌کنند که گزارش از چه چیزی پشتیبانی می‌کند.
ادعاهایی که باید منجر به پیگیری شوند
هنگامی که در یک گزارش یا پیش‌فاکتور موارد زیر ذکر شده است، مدارک بیشتری درخواست کنید:
- “محافظت‌شده در برابر ESD” بدون ذکر استاندارد در سطح تجهیزات، نقاط تست یا معیار عملکرد؛;
- “محافظت‌شده در برابر سرج” بدون مشخص کردن پورت، حالت، سطح و شرایط عملکرد؛;
- “تایید شده طبق IEC 61000-4-5” اما تنها برگه اطلاعات قطعه ارائه شده است؛;
- “ضد صاعقه” بر اساس آزمون IEC 61000-4-5، که تزریق مستقیم جریان صاعقه را مستثنی می‌کند؛;
- “مطابق با IEC 61000-4-2” که تنها بر اساس رتبه‌بندی HBM/CDM در سطح تراشه است؛;
- “همه پورت‌ها تأیید شدند” در صورتی که پیکربندی آزمون یا مجموعه لوازم جانبی وجود نداشته باشد.
مثال گویا: یک کنترل‌کننده صنعتی 24 V
یک کنترل‌کننده فرضی با محفظه فلزی، کلیدهای پنل جلویی، ورودی 24 V DC، پورت RS-485 و کانکتور اترنت را در نظر بگیرید. این یک نمونه بررسی طراحی است، نه نتیجه آزمون ادعایی VIOX.
بررسی ESD
نقاط احتمالی ورود ESD شامل کلیدها، درزهای محفظه، پوسته‌های کانکتور در معرض دید و ساختارهای کوپلینگ مجاور هستند. این بررسی، جریان تخلیه را به سمت شاسی ردیابی کرده و بررسی می‌کند که آیا جریان از مراجع منطقی، مدار ریست یا زمین‌های ارتباطی عبور می‌کند یا خیر. سرکوب‌سازی رابط ممکن است در نزدیکی کانکتور مورد نیاز باشد، اما اتصال شیلد و مسیر شاسی همچنان بخشی از راهکار باقی می‌مانند.
بررسی سرج (Surge)
کابل 24 V و کابل طولانی میدانی RS-485 مسیرهای جداگانه‌ای برای ورود سرج هستند. هر پورت به حالت آزمون و ارزیابی حفاظتی خاص خود نیاز دارد. یک سرکوب‌گر ورودی برق نمی‌تواند از ظاهر شدن ولتاژ مخرب بین یک خط ارتباطی محافظت‌نشده و مرجع کنترل‌کننده جلوگیری کند. برعکس، یک شبکه حفاظتی RS-485 ثابت نمی‌کند که ورودی 24 V می‌تواند آزمون سرج مورد نیاز خود را تحمل کند.
بررسی شواهد
ماتریس آزمون نهایی باید برای هر پورت موارد زیر را مشخص کند:
- استاندارد و ویرایش قابل اعمال؛;
- حالت کوپلینگ و پلاریته؛;
- شدت انتخاب‌شده توسط الزامات محصول یا طرح آزمون حاکم؛;
- آرایش کابل و ارتینگ؛;
- وضعیت عملکرد کنترلر و فعالیت‌های ارتباطی؛;
- معیار عملکرد و عملکردهای تحت پایش؛;
- بازنگری قطعات حفاظتی و مونتاژ؛;
- رفتار مشاهده‌شده و بازرسی پس از آزمون.
این ماتریس از یک خطای رایج در تدارکات جلوگیری می‌کند: تلقی کردن یک آزمون موفق روی یک پورت به عنوان ادعای ایمنی برای کل محصول.
چک‌لیست بازبینی طراحی
پیش از تثبیت طراحی حفاظتی یا پذیرش گزارش آزمون، موارد زیر را بررسی کنید.
مرز اختلال
مسیر جریان
لایه حفاظتی
مستندات آزمون
قاعده تصمیم نهایی
هنگامی که پرسش مهندسی در مورد ایمنی تجهیزات در برابر تخلیه الکترواستاتیک از افراد یا اشیاء نزدیک است، از IEC 61000-4-2 استفاده کنید. هنگامی که پرسش در مورد ایمنی تجهیزات در برابر نوسانات ناشی از کلیدزنی یا اثرات صاعقه است که به پورت‌های سیستم الکتریکی کوپل شده‌اند، از IEC 61000-4-5 استفاده کنید. زمانی که محصول و محیط آن در معرض هر دو اختلال قرار دارند، هر دو را اعمال کنید.
حفاظت را تنها بر اساس یک عدد ولتاژ انتخاب نکنید. با اختلال، پورت، روش کوپلینگ، مسیر جریان و عملکرد مورد نیاز شروع کنید. سپس محفظه، هم‌بندی، ورودی پورت و لایه‌های حفاظتی PCB را که به آن مسیر خاص می‌پردازند، انتخاب و هماهنگ کنید.
