الف RCBO دوطرفه یک کلید مدار با جریان باقیمانده همراه با حفاظت در برابر اضافهجریان است که سازنده آن قصد دارد منبع تغذیه به هر یک یا هر دو مجموعه ترمینالهای اتصال متصل شود. در مقابل، یک RCBO یکطرفه تنها برای دریافت منبع در یک مجموعه ترمینال مشخص طراحی شده است.
بنابراین پرسش در انتخاب، صرفاً این نیست که “آیا جریان میتواند در هر دو جهت جاری شود؟” جریان متناوب در هر سیکل جهت خود را تغییر میدهد و توان خالص میتواند در یک ساختمان بدون نیاز به دوطرفه بودن تمام RCBOهای مدار نهایی، معکوس شود. پرسش تعیینکننده این است:
آیا مدار مورد نظر میتواند منبع تغذیه را در هر یک از مجموعههای ترمینال این RCBO در هر وضعیت عادی، منبع جایگزین، تست، ایزولاسیون یا خطا قرار دهد—و آیا مستندات دقیق مدل، چنین شرایطی را مجاز میداند؟
اگر پاسخ ممکن است مثبت باشد، از دستگاهی با اظهارنامه صریح سازنده که برای آن آرایش منبع مناسب است، استفاده کنید. تناسب دستگاه را از روی ظاهر، قابلیت نصب روی ریل DIN، مدل دیگری از همان سری، یا عدم وجود پیکان قابل مشاهده استنباط نکنید.
محدوده ایمنی: نقشهبرداری منبع، انتخاب تجهیزات حفاظتی، اتصال، بازرسی و تست باید توسط افراد ذیصلاح و تحت قوانین حاکم بر تاسیسات انجام شود. این مقاله یک راهنمای مشخصات فنی است، نه یک دستورالعمل سیمکشی.
نکات کلیدی انتخاب
- دوطرفه بودن به معنای اتصال مجاز منبع است، نه فقط جهت جریان بار.
- علامتگذاریهای Line/Load، In/Out یا پیکانهای جهتدار نشان میدهند که جهتگیری ترمینال اهمیت دارد.
- تجهیزات خورشیدی، ذخیرهسازی یا EV به طور خودکار هر RCBO موجود در تابلو را دوطرفه نمیکند. مسیر منبع واقعی را از طریق هر دستگاه بررسی کنید.
- جهتداری تنها یکی از الزامات است. نوع جریان باقیمانده، حساسیت، تعداد پلها، قطع نول، منحنی، قدرت قطع، وابستگی به ولتاژ و سازگاری مونتاژ، تصمیمات جداگانهای باقی میمانند.
- شماره کاتالوگ دقیق را تأیید کنید. تأییدیه برای یک RCBO به طور خودکار برای نسخه قدیمیتر یا مدل مجاور اعمال نمیشود.

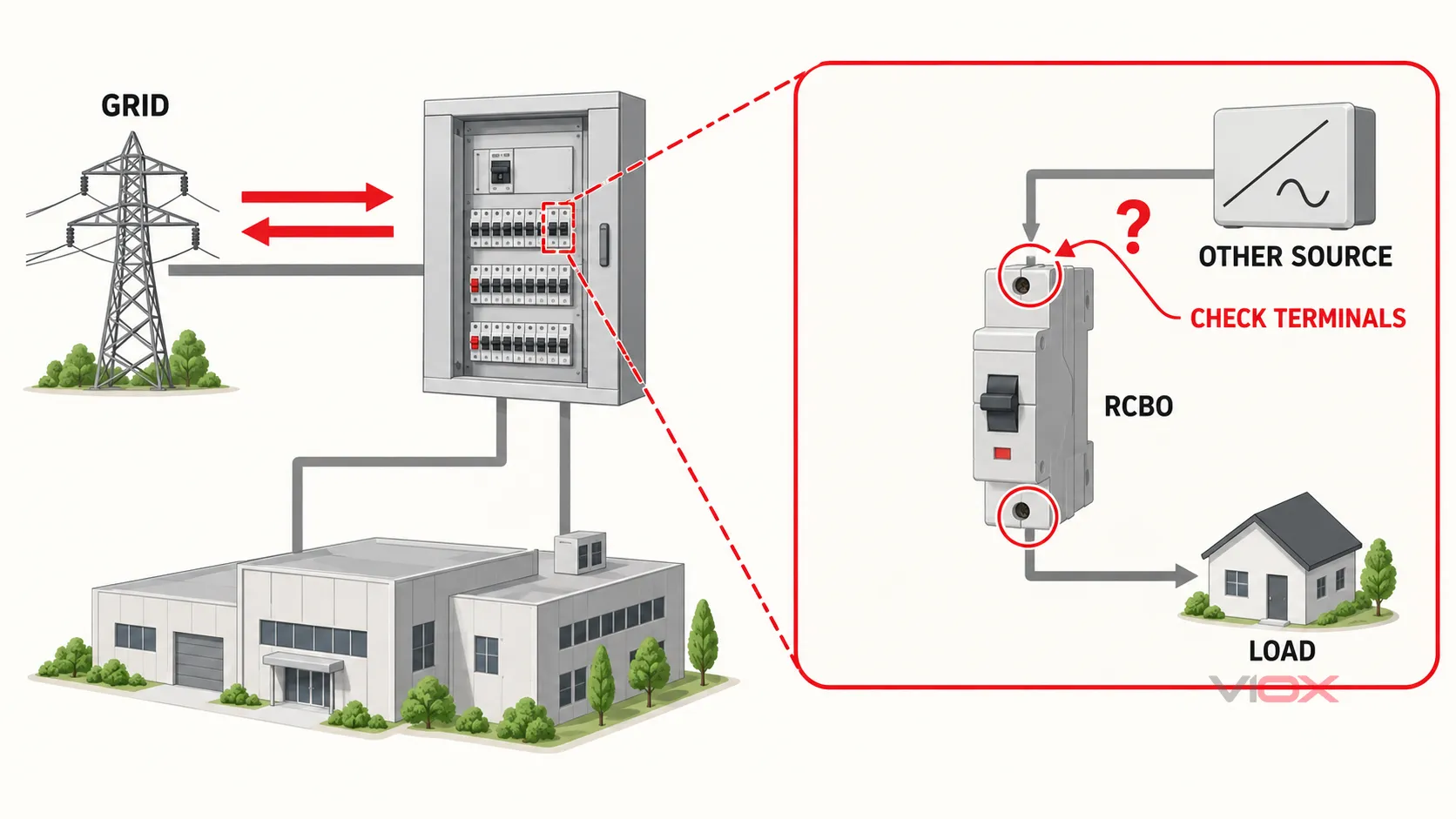

چهار مفهومی که نباید با هم اشتباه گرفته شوند
بسیاری از توضیحات ضعیف، چهار ایده متفاوت را با هم ترکیب میکنند:
| مفهوم | مفهوم آن | آنچه اثبات نمیکند |
|---|---|---|
| جهت جریان AC | جریان لحظهای با شکل موج AC تغییر جهت میدهد | اینکه هر کدام از مجموعههای ترمینال میتوانند به عنوان اتصال منبع استفاده شوند |
| جهت خالص شارش توان | تاسیسات در طول زمان انرژی وارد یا صادر میکند | اینکه هر وسیله حفاظتی در هر مدار نیاز به ساختار دوجهته دارد |
| موقعیت منبع در RCBO | یک منبع تغذیه میتواند یک مجموعه ترمینال، مجموعه ترمینال دیگر، یا هر دو را در حالتهای مختلف برقدار کند | اینکه RCBO انتخابشده برای آن حالتها مناسب است |
| اعلامیه سازنده | مدل دقیق برای آرایش ترمینال-منبع ذکر شده در نظر گرفته شده است | اینکه تمام سایر رتبهبندیهای RCBO و الزامات نصب برآورده شده باشند |
این تمایز اهمیت دارد زیرا یک RCBO ممکن است حاوی مدار الکترونیکی جریان باقیمانده یا سایر ویژگیهای حساس به جهت باشد. یک دستگاه میتواند جریان عادی را در جهتی غیرمنتظره هدایت کند، اما همچنان خارج از شرایط اتصالی باشد که عملکردهای حفاظتی و رفتار قطع آن برای آن اعلام شده است.
تعریف بریتانیا یک مدل مفید و دقیق ارائه میدهد. BS 7671:2018 Amendment 3:2024 یک دستگاه حفاظتی دوجهته را بر اساس قصد سازنده تعریف میکند که یک منبع میتواند به هر یک یا هر دو مجموعه ترمینال متصل شود. این استاندارد همچنین ایجاب میکند که انتخاب و نصب، استفاده مناسب از دستگاههای یکجهته یا دوجهته را در نظر بگیرد. برای کارهای در بریتانیا، همیشه بررسی کنید ویرایش IET و وضعیت اصلاحیه که در تاریخ طراحی و صدور گواهینامه قابل اجرا است.
ماتریس تصمیمگیری جهتداری
به جای تکیه صرف بر دستهبندی تجهیزات، از توپولوژی واقعی مدار استفاده کنید.
| وضعیت مدار | مفهوم جهتداری | نیاز به ارائه مستندات پیش از تایید |
|---|---|---|
| یک منبع شناختهشده که همیشه به مجموعه ترمینال Line/In تعیینشده متصل است | یک RCBO یکجهته ممکن است مناسب باشد | نقشه سیمکشی دقیق، علائم ترمینالها، مقادیر نامی و انطباق با قوانین محلی |
| یک منبع میتواند در هر وضعیت عملکردی به مجموعه ترمینال مقابل متصل شود | قابلیت دوجهته بودن باید مورد بررسی قرار گیرد | اعلامیه مدل دقیق صریح که اجازه اتصال آن منبع را میدهد |
| دو منبع میتوانند دو سمت مخالف RCBO را برقدار کنند | دستگاه و معماری حفاظتی کامل نیازمند بررسی چندمنبعی هستند | نمودار وضعیت عملکرد، قوانین جداسازی/موازیسازی منابع، اعلامیه دستگاه، استراتژی نول و هماهنگی |
| صادرات خالص در جای دیگری از تأسیسات رخ میدهد، اما این RCBO در یک مدار معمولی فقط-بار باقی میماند | صادرات به تنهایی ثابت نمیکند که این RCBO نیاز به تعویض دارد | توپولوژی تابلو که تأیید میکند هیچ منبعی روی ترمینالهای بار آن ظاهر نمیشود |
| علامتگذاریها یا مستندات مفقود، متناقض یا وابسته به ویرایش هستند | توقف؛ جهتدار بودن نامشخص است | تاییدیه کتبی سازنده مرتبط با شماره کاتالوگ دقیق و ویرایش سند |
این ماتریس عمداً اجازه پاسخ “شواهد کافی نیست” را میدهد. انتخاب یک RCBO دوجهته، زمانی که مستندات محصول نامشخص است، یک تمرین شناسایی بصری نیست.

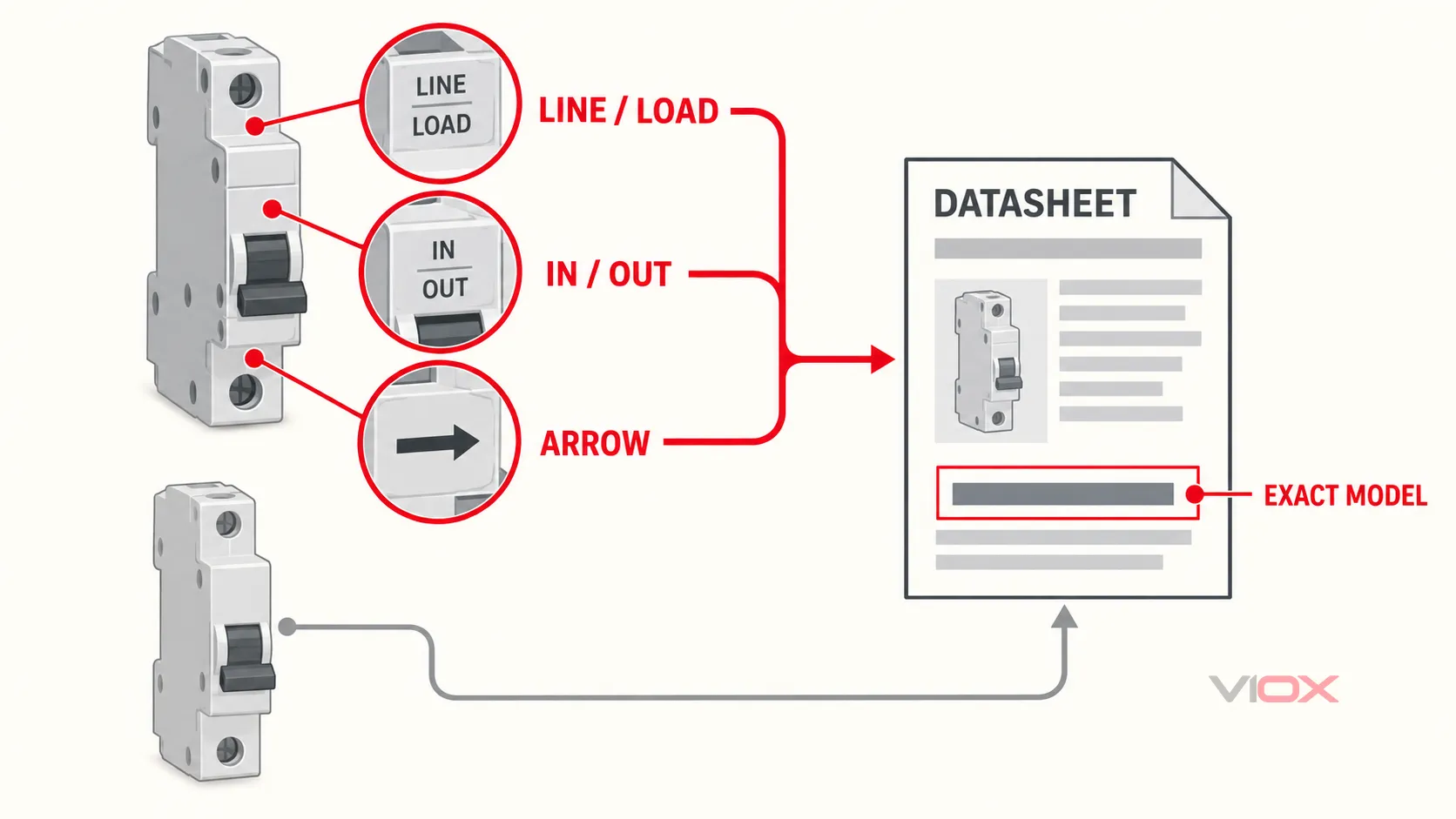

نحوه خواندن علائم جهتداری روی RCBO
دستگاه، برچسب کناری، نمودار اتصال، دستورالعملهای نصب و برگه اطلاعات فعلی را بررسی کنید. نشانههای مرتبط عبارتند از:
LINE (ورودی)وLOAD (خروجی);دروOUT;- فلشهایی که جهت اتصال الزامی را نشان میدهند؛;
- شمارههای ترمینال مرتبط با یک نمودار اجباری؛;
- عباراتی مانند
دوطرفه طراحی شدهاند,خط/بار قابل تعویض, ، یا بیانی صریح مبنی بر اینکه منبع میتواند به هر یک از مجموعههای ترمینال متصل شود؛ و - محدودیتهای خاص مدل در رابطه با نول، سیم رابط (flying lead)، سمت شینهبندی، تغذیه کمکی یا مدار تست.
بولتن فنی BEAMA در مورد تجهیزات حفاظتی یکطرفه و دوطرفه توضیح میدهد که علائم Line/Load، In/Out یا پیکانهای جهتنما باید رعایت شوند. همچنین هشدار میدهد که نباید فرض کرد اعلام قابلیت دوطرفه برای یک نسخه، ثابتکننده همان قابلیت برای محصولات قدیمیتر یا مشابه است.
اگر هیچ علامت Line/Load وجود نداشته باشد چه؟
عدم وجود علامت جهت میتواند سرنخ مفیدی در چارچوب استاندارد محصول کنترلشده باشد، اما به تنهایی برای تأیید خرید کافی نیست. ممکن است یک برچسب پنهان باشد، برگه دستورالعمل حاوی محدودیت باشد، محصولی بین نسلهای مختلف تغییر کرده باشد، یا عکس موجود همه وجوه را نشان ندهد.
از دستورالعملهای فعلی همان مدل دقیق یا اظهارنامه کتبی سازنده استفاده کنید. اگر هیچکدام در دسترس نیست، جهتداری را به عنوان «حلنشده» ثبت کنید، نه اینکه اطلاعات مفقود را به یک ادعای ایمنی تبدیل کنید.
دوطرفه به معنای Type B نیست
دوطرفه شرایط مجاز ترمینال منبع را توصیف میکند. نوع AC, الف, ف، و ب پاسخ شکلموج جریان باقیمانده را توصیف کنید. ب, سی، و دی ممکن است منحنیهای قطع اضافهجریان را نیز در بخش دیگری از مشخصات فنی توصیف کند. این برچسبها به پرسشهای متفاوتی پاسخ میدهند.
از راهنمای VIOX برای انواع جریان باقیمانده RCBO جهت تصمیمگیری در مورد شکلموج استفاده کنید، سپس جهتداری را بهطور جداگانه ثبت نمایید.
چه زمانی ممکن است به یک RCBO دوجهته نیاز باشد؟
کاربردهای زیر باید منجر به بازبینی مسیر منبع شوند، نه نتیجهگیری خودکار در مورد محصول.
تولید برق خورشیدی فتوولتائیک
یک مدار AC اینورتر میتواند توان را به سمت تابلوی توزیع صادر کند. تعیین کنید کدام کلید مدار مستقیماً آن منبع را متصل میکند، کدام مجموعه ترمینال میتواند برقدار باقی بماند، اینورتر چگونه قطع میشود، و آیا طبق دستورالعملهای تجهیزات و قوانین مربوطه، حفاظت در برابر جریان باقیمانده مورد نیاز است یا خیر.
فرض نکنید که هر RCBO روشنایی یا پریز غیرمرتبط، صرفاً به دلیل وجود پنلهای خورشیدی در ساختمان، باید دوطرفه شود. منبع را از طریق معماری واقعی تابلو ردیابی کنید.
ذخیرهسازی انرژی باتری
یک اینورتر باتری متصل به شبکه ممکن است از تاسیسات شارژ شده و دوباره به آن تخلیه شود. حالتهای ممکن—شارژ، تخلیه، عملکرد پشتیبان، عملکرد متصل به شبکه و جداسازی—باید نقشهبرداری شوند. سپس جهتداری در هر کلید مدار که در مسیر منبع احتمالی قرار دارد، ارزیابی میشود.
تولید پراکنده و ژنراتورهای موازی
در مواردی که تولید میتواند به صورت موازی با شبکه توزیع کار کند، محل منبع، قطع هادیهای برقدار، نحوه برخورد با نول، سهم جریان خطا، رفتار در زمان قطع شبکه و نقش هر RCD/RCBO نیاز به ارزیابی در سطح سیستم دارند. علامتگذاری دوطرفه تنها به یکی از این متغیرها میپردازد.
خودرو به خانه (V2H) یا خودرو به شبکه (V2G)
شارژ معمولی خودروی برقی یک وضعیت بار است. V2H یا V2G یک منبع صادراتی اضافه کرده و توپولوژی متفاوتی ایجاد میکند. تأیید کنید که تجهیزات تأمین برق خودروی برقی، آرایش انتقال یا موازی، حفاظت در برابر جریان باقیمانده و RCBO همگی برای حالتهای عملکردی مورد نظر تأیید شده باشند. از کلمه “دوطرفه” روی شارژر به عنوان مدرکی برای RCBO جداگانه استفاده نکنید.
مدارهای نهایی معمولی
یک مدار معمولی فقط مصرفکننده ممکن است همچنان از یک RCBO دوطرفه استفاده کند، اما معماری سیستم بهطور خودکار نیازی به آن ندارد. به جای در نظر گرفتن قابلیت دوطرفه بودن به عنوان یک ارتقای عمومی، بر اساس مشخصات کامل مدار و سیستم واحد مصرفکننده مستند شده انتخاب کنید.
گردش کار پنج مرحلهای انتخاب RCBO دوجهته
۱. شناسایی تمام منابع ممکن
تغذیه شبکه، اینورتر PV، اینورتر باتری، ژنراتور، UPS، تجهیزات V2H/V2G و هر منبع انتقال یا موازی را فهرست کنید. وضعیتهای ایجاد شده توسط تعمیر و نگهداری، عملکرد جزیرهای، عملکرد پشتیبان یا کلیدزنی را لحاظ کنید—نه فقط شرایط عادی روزانه.
۲. ترسیم وضعیتهای توان و برقدار شدن
برای موقعیت RCBO که در حال ارزیابی است، نشان دهید که در هر وضعیت مجاز، کدام سمت میتواند برقدار شود. یک دیاگرام تکخطی مفهومی، مفیدتر از این فرض است که ترمینالهای بالا همیشه Line و ترمینالهای پایین همیشه Load هستند.
۳. مطالعه تمام شواهد جهتدار
شماره کاتالوگ دقیق، ویرایش برچسب، علامتهای Line/Load یا In/Out، پیکان، دیاگرام ترمینال، دستورالعملها و اظهارنامه دوطرفه بودن را ثبت کنید. زمانی که SKU نصبشده یا سفارشدادهشده مشخص نیست، از توصیفات فروش در سطح خانواده محصول استفاده نکنید.
۴. بررسی الزامات حفاظتی باقیمانده
جهتدار بودن، جایگزین فرآیند معمول انتخاب RCBO نمیشود. بررسی کنید:
- ولتاژ و فرکانس نامی؛;
- جریان نامی
درو هماهنگی اضافهبار هادی؛; - جریان عملکرد باقیمانده
IΔn; - نوع AC، A، F، B یا سایر پاسخهای جریان باقیمانده اعلامشده؛;
- منحنی قطع جریان اضافه و عملکرد مورد نیاز برای قطع خطا؛;
- آرایش قطبها، قطبهای حفاظتشده و کلیدزنی نول؛;
- عملکرد وابسته به ولتاژ یا مستقل از ولتاژ در موارد مربوطه؛;
- ظرفیت قطع اتصال کوتاه و هرگونه ترکیب پشتیبان مستند شده؛;
- محدودیتهای محیطی، ترمینالها، شینهها، محفظه و سازگاری مونتاژ؛ و
- تاییدیه بازار مقصد و قوانین نصب قابل اجرا.
کامل راهنمای انتخاب RCBO این پارامترها را پوشش میدهد. IEC 61009-1:2024 چارچوب استاندارد عمومی محصول بینالمللی فعلی را در محدوده ولتاژ AC، فرکانس، جریان و ظرفیت اتصال کوتاه منتشر شده خود ارائه میدهد؛ این استاندارد جایگزین قوانین نصب ملی یا دستورالعملهای دقیق محصول نمیشود.
۵. یک پیکربندی مستند دقیق را تایید کنید
خروجی باید دقیقتر از “RCBO دوطرفه مورد نیاز است” باشد. یک الزام قابل استفاده به این صورت بیان میشود:
مدل دقیق RCBO: [شماره کاتالوگ]، اعلامشده توسط سازنده برای منبع در [مجموعه ترمینال / آرایش ترمینال مشخصشده]، [رفتار قطبها و نول]، [ولتاژ/فرکانس]،,
در[A]، [منحنی قطع]،,IΔn[mA]، جریان باقیمانده نوع [A/F/B/و غیره]، قدرت قطع [kA تحت استاندارد و ولتاژ مربوطه]، بهعلاوه مونتاژ مورد نیاز و تاییدیههای بازار.
برگه اطلاعات، دستورالعملها، نقشه ترمینال، اظهارنامه و هرگونه مکاتبات سازنده را به سوابق پروژه پیوست کنید.
با یک RCBO تکجهته موجود چه باید کرد
اگر در بازرسی مشخص شد که منبعی به سمت Load/Out دستگاهی متصل شده که به عنوان یکطرفه علامتگذاری شده است، تصور نکنید که عملکرد عادی یا موفقیتآمیز بودن فشار دکمه تست، اثباتکننده تداوم حفاظت است. پاسخ به دستگاه دقیق، نحوه استفاده از آن برای حفاظت در برابر خطا یا حفاظت اضافی، وضعیت آن، قوانین نصب و مستندات سازنده بستگی دارد.
RCBO را معکوس نکنید، هادیها را جابجا نکنید یا مدل مجاور را به عنوان اصلاح غیررسمی جایگزین نکنید. علامتگذاریها و شماره کاتالوگ دقیق را ثبت کنید، آرایش منبع را شناسایی کنید، تحت دستورالعمل ایمنی کار مربوطه ایزوله و تست کنید و ارزیابی تخصصی به همراه راهنمایی سازنده را دریافت کنید. بولتن BEAMA برای موارد نصبشده، پاسخ متناسب و مشاوره با سازنده را توصیه میکند.
محدوده مستندات محصول VIOX
جریان صفحه RCBO مدل VIOX VRL22 بیان میکند ورودی برق از بالا یا پایین برای سریهای مستند شده. این یک شواهد جهتدار مرتبط است، اما یک پروژه همچنان باید مدل دقیق سفارش داده شده، دیاگرام ترمینال، آرایش نول و ویرایش سند فعلی را با توپولوژی منبع مورد نظر مطابقت دهد. این مقاله این بیانیه را به تمام RCBOهای VIOX یا تمام گونههای قدیمی VRL22 تعمیم نمیدهد.
برای استعلام قیمت یا بررسی مدل-سند، موارد زیر را برای VIOX ارسال کنید:
- کشور مقصد و قوانین نصب قابل اجرا؛;
- یک دیاگرام تکخطی که تمام منابع و حالتهای عملکرد را نشان دهد؛;
- اینکه کدام مجموعه ترمینال RCBO میتواند در هر وضعیت برقدار شود؛;
- تعداد قطبهای مورد نیاز و کلیدزنی نول؛;
- ولتاژ، فرکانس،,
در, ، منحنی،,IΔn, ، نوع جریان باقیمانده، و حداکثر جریان اتصال کوتاه احتمالی؛; - جزئیات واحد مصرفکننده یا تابلوی توزیع؛ و
- اظهارنامهها، گواهینامهها، نقشهها و زبان مستندات مورد نیاز.
بررسی گستردهتر سری RCBO مدل VIOX تنها پس از مشخص شدن ورودیهای آن سیستم، یا ارسال نیازمندی تکمیلشده به [email protected] برای تطبیق دقیق مدل مستندات.
