پاسخ سریع: کلید مینیاتوری در مقابل کلید جداکننده
الف مدار شکن با قطع خودکار جریان در هنگام اضافه بار یا اتصال کوتاه، از مدار محافظت میکند. سوئیچ ایزوله یک نقطه قطع عمدی برای بازرسی یا نگهداری ایمن تجهیزات فراهم میکند. کلید مینیاتوری عمدتاً برای حفاظت در برابر خطا. است. کلید جداکننده عمدتاً برای جداسازی ایمن است.. در بسیاری از سیستمهای الکتریکی، هر دو مورد نیاز هستند زیرا مشکلات متفاوتی را حل میکنند.
نکته ظریف و مهم این است: هر جداکنندهای (ایزولاتور) لزوماً یک دستگاه قطعکننده تحت بار نیست. یک جداکننده یا ایزولاتور خالص معمولاً در حالت بدون بار استفاده میشود، در حالی که سوئیچ-دیسکانکتور (کلید جداکننده) یا جداکننده تحت بار (Load-break isolator) میتواند جریان را در شرایط نامی خود قطع و وصل کند. به همین ترتیب، برخی از کلیدهای اتوماتیک (Circuit Breakers) ممکن است برای جداسازی مناسب باشند، مشروط بر اینکه استاندارد، علامتگذاری و روش نصب آنها این اجازه را بدهد، اما هرگز نباید صرفاً با تکیه بر ظاهر دسته کلید، چنین فرضی را در نظر گرفت.

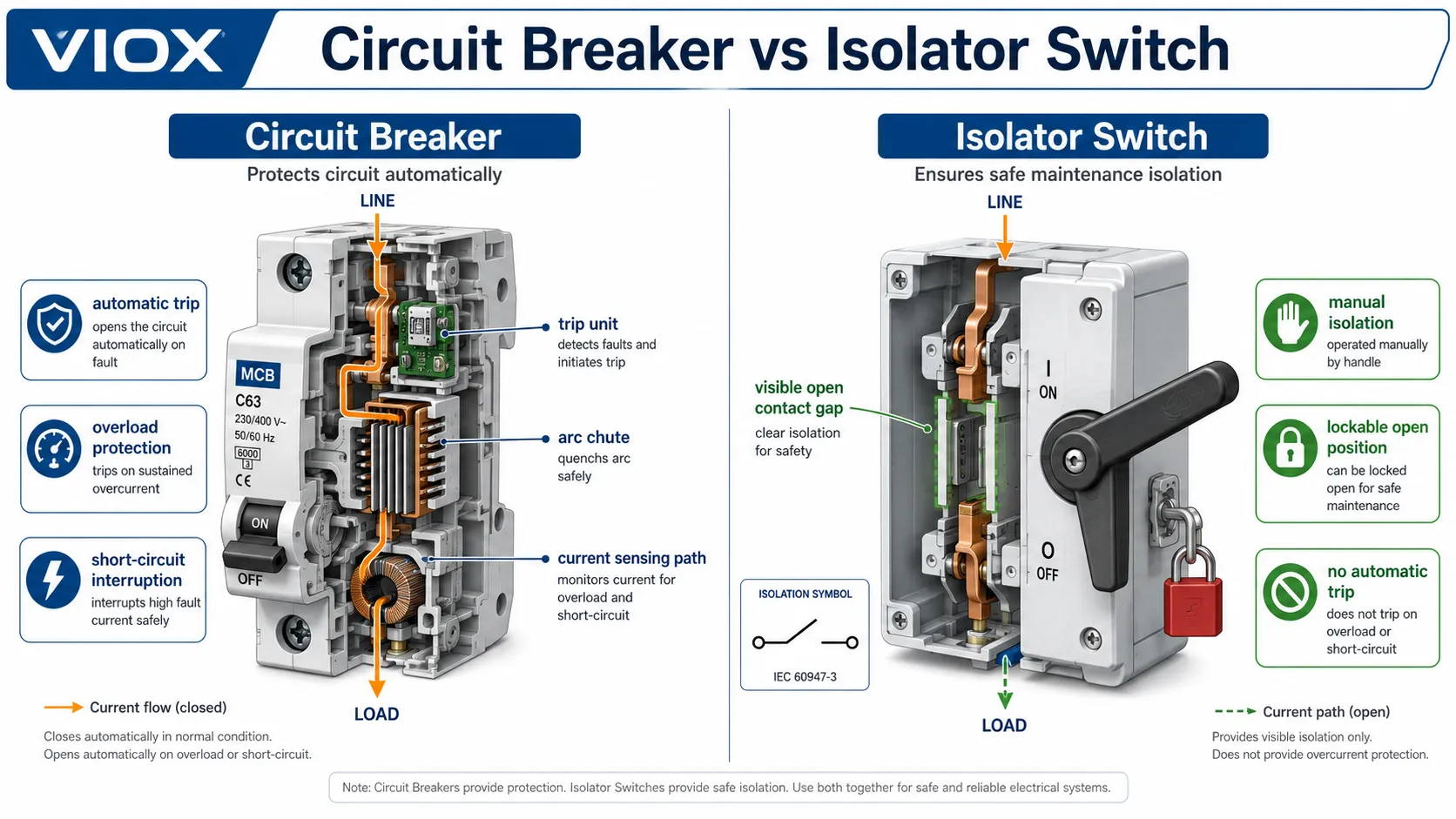

مقایسه کلید اتوماتیک (Circuit Breaker) با کلید جداکننده (Isolator Switch): مقایسه اصلی
| ویژگی | قطع کننده مدار | سوئیچ ایزوله |
|---|---|---|
| عملکرد اصلی | حفاظت خودکار | Manual isolation |
| وظیفه اصلی | قطع جریان اضافه بار یا اتصال کوتاه | قطع تجهیزات جهت تعمیر یا سرویس |
| آیا به صورت خودکار تریپ میدهد؟ | بله | خیر |
| حفاظت در برابر جریان اضافه؟ | بله، در صورت انتخاب صحیح | خیر |
| قطع جریان اتصال کوتاه؟ | بله، در محدوده ظرفیت قطع نامی | خیر، مگر اینکه بخشی از یک کلید فیوز محافظتشده یا مجموعه خاص باشد |
| سوئیچینگ بار | بله، اگر برای آن کاربرد رتبهبندی شده باشد | تنها در صورتی که کلید جداکننده (switch-disconnector) یا ایزولاتور قطع بار باشد |
| ایزولاسیون نگهداری | تنها در صورتی امکانپذیر است که برای عملکرد ایزولاسیون فهرست/علامتگذاری و نصب شده باشد | هدف اصلی |
| ایزولاسیون قابل مشاهده یا مثبت | معمولاً کنتاکتهای داخلی؛ بستگی به علامتگذاری دستگاه دارد | بسته به طراحی، اغلب نشانگر باز بودن واضح یا ایزولاسیون قابل مشاهده را فراهم میکند |
| قابلیت قفلگذاری (Lockout) | گاهی اوقات موجود است | معمولاً مورد نیاز یا ارائه شده |
| استانداردهای متداول | IEC 60898-1, IEC 60947-2, UL 489 | IEC 60947-3, UL 98, UL 98B بسته به بازار هدف |
| Typical products | کلید مینیاتوری (MCB)، کلید اتوماتیک کمپکت (MCCB)، کلید هوایی (ACB)، کلید قطعکننده جریان مستقیم (DC) | کلید ایزولاتور، کلید جداکننده، ایزولاتور DC، کلید فیوز جداکننده |
قطع کننده مدار چیست؟
الف مدار شکن یک وسیله حفاظتی خودکار است که هنگام عبور جریان بیش از حد مجاز، مدار را قطع میکند. این وسیله برای محافظت از کابلها، تجهیزات و سیستمهای الکتریکی در برابر آسیبهای ناشی از اضافه بار یا جریان اتصال کوتاه طراحی شده است.
انواع رایج کلیدهای اتوماتیک فشار ضعیف عبارتند از:
- MCB (قطع کننده مدار مینیاتوری) برای مدارهای انشعابی و تابلوهای توزیع
- MCCB (قطع کننده مدار با قاب قالبگیری شده) برای فیدرها، بارهای بزرگتر و تابلوهای صنعتی
- ACB (مدارشکن هوایی) برای توزیع اصلی فشار ضعیف و تابلوهای برق با جریان بالا
- قطع کننده مدار DC برای سیستمهای خورشیدی (PV)، باتری، خودروهای برقی، مخابرات و سیستمهای توزیع جریان مستقیم (DC)
برای مراجع در سطح محصول، به VIOX مراجعه کنید MCB و MCCB صفحات.
عملکرد کلید مینیاتوری (فیوز)
یک کلید مینیاتوری میتواند:
- جریان نامی را به صورت مداوم در محدوده ظرفیت خود عبور دهد
- اضافه بار را از طریق مکانیزمهای حرارتی، الکترونیکی یا مغناطیسی تشخیص دهد
- اتصال کوتاه را از طریق حفاظت لحظهای یا تأخیری تشخیص دهد
- بدون دخالت انسان به صورت خودکار قطع شود
- قوس الکتریکی ایجاد شده هنگام جدا شدن کنتاکتها را خاموش کند
- پس از تریپ (قطع شدن)، در صورتی که بازرسی ایمنی مجدد را تأیید کند، بازنشانی شود
رتبهبندی حیاتی، قدرت قطع است. یک کلید باید قادر باشد جریان اتصال کوتاه احتمالی در نقطه نصب را قطع کند. برای کاربردهای MCB، راهنمای مربوط به تفاوت قدرت قطع 6kA و 10kA در MCB این مرز انتخاب را با جزئیات بیشتری توضیح میدهد.
آنچه یک کلید مینیاتوری همیشه انجام نمیدهد
یک کلید بهطور خودکار همان اطمینان تعمیر و نگهداری یک جداکننده (ایزولاتور) اختصاصی را فراهم نمیکند. بسیاری از کلیدها دارای کنتاکتهای داخلی هستند که از بیرون محفظه قابل مشاهده نیستند. وضعیت دسته ممکن است نشاندهنده خاموش یا زمین گیر کرد, باشد، اما جدایش کنتاکتها همچنان در داخل دستگاه است.
این بدان معنا نیست که یک کلید هرگز نمیتواند برای جداسازی استفاده شود. برخی از کلیدها طبق استاندارد مربوطه برای عملکرد جداسازی رتبهبندی و علامتگذاری شدهاند. سوال درست این نیست که "آیا باز به نظر میرسد؟" بلکه این است که:
آیا این کلید خاص برای استفاده به عنوان جداکننده در این کاربرد، فهرست، علامتگذاری و نصب شده است؟
اگر پاسخ نامشخص است، از یک ایزولاتور یا کلید جداکننده اختصاصی برای جداسازی جهت تعمیر و نگهداری استفاده کنید.
کلید ایزولاتور چیست؟
یک سوئیچ ایزوله, ، که همچنین نامیده میشود جداکننده یا کلید جداکننده (دیسکانکت سوئیچ), ، یک دستگاه سوئیچینگ با عملکرد دستی است که برای جدا کردن یک مدار یا قطعهای از تجهیزات از منبع تغذیه آن استفاده میشود. هدف اصلی آن حفاظت در برابر خطا نیست. هدف آن ایجاد یک نقطه جداسازی ایمن و عمدی برای بازرسی، سرویس، تعویض یا قفلگذاری/برچسبگذاری (Lockout/Tagout) است.
کاربردهای معمول عبارتند از:
- جداسازی یک تابلوی توزیع
- قطع کردن یک موتور یا ماشین قبل از تعمیر و نگهداری
- جداسازی یک اینورتر، جعبه ترکیبی (کامباینر باکس) یا مدار DC
- فراهم کردن امکان قطع تجهیزات در محل
- جداسازی یک فیدر یا مدار خروجی در حین عملیات سرویس
برای اطلاع از جزئیات محصول، به VIOX مراجعه کنید سوئیچ ایزوله و Switch Disconnector صفحات.
کلید ایزولاتور چه کاری انجام میدهد
یک کلید ایزولاتور میتواند:
- یک وضعیت قطع مشخص ایجاد کند
- یک نقطه قطع دستی محلی فراهم کند
- از دستورالعملهای قفلگذاری/برچسبگذاری (LOTO) پشتیبانی کند
- تجهیزات را برای تعمیر و نگهداری از منبع تغذیه جدا کند
- کمک به تکنسینها برای تایید وضعیت ایزولاسیون مورد نظر
بسیاری از ایزولاتورها دارای دسته قابل قفلگذاری و نشانگر وضعیت هستند. برخی از طراحیها جداسازی فیزیکی کنتاکتها را به صورت بصری نمایش میدهند؛ برخی دیگر به جای نمایش مستقیم کنتاکتها، نشانگر وضعیت مثبت کنتاکت را ارائه میدهند. اطمینان دقیق از ایزولاسیون به ساختار دستگاه، استاندارد، علائم درج شده و نحوه نصب بستگی دارد.
کارهایی که کلید ایزولاتور انجام نمیدهد
یک کلید ایزولاتور پایه، قابلیتهای زیر را ندارد:
- تشخیص جریان اضافه بار
- تشخیص جریان اتصال کوتاه
- قطع خودکار (تریپ)
- جایگزینی برای کلید مینیاتوری (MCB) یا فیوز
- لزوماً جریان بار را قطع نمیکند مگر اینکه بهطور خاص بهعنوان کلید جداکننده (Switch-disconnector) یا تجهیز قطعکننده بار (Load-break device) ردهبندی شده باشد.
این رایجترین سوءتفاهم است. جریان نامی بالایی که روی یک ایزولاتور درج شده، لزوماً به این معنی نیست که میتواند جریان خطا را قطع کند. ظرفیت حمل جریان و قابلیت قطع جریان خطا دو مقوله متفاوت هستند.

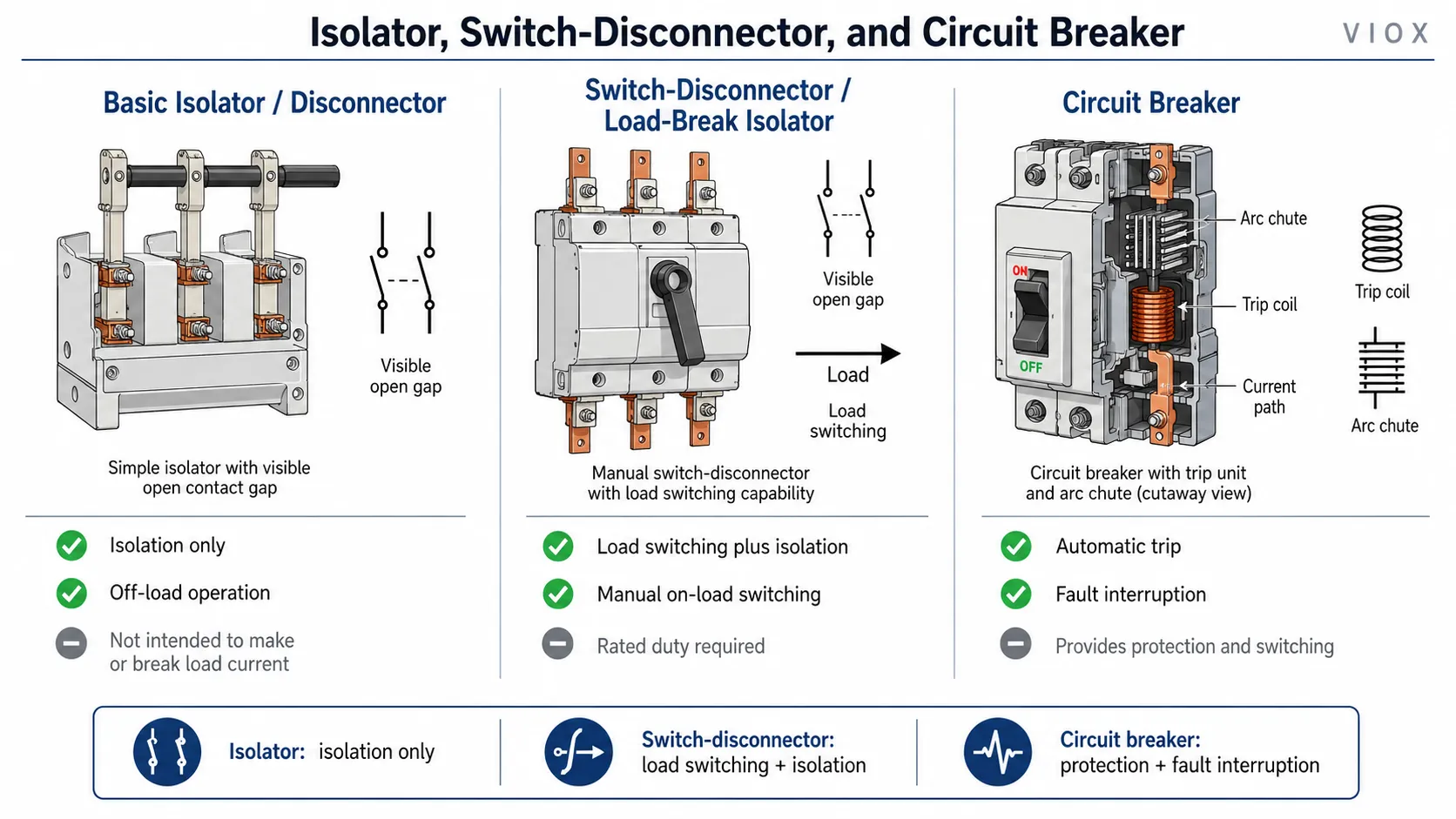

ایزولاتور در مقابل کلید جداکننده (Switch-Disconnector) در مقابل کلید قطع بار (Load Break Switch)
این تمایز، حلقه گمشده در بسیاری از توضیحات مربوط به "کلید اتوماتیک در مقابل ایزولاتور" است.
طبق استاندارد IEC 60947-3، خانواده این محصولات شامل کلیدها، جداکنندهها، کلیدهای جداکننده و واحدهای ترکیبی فیوزدار است که در مدارهای توزیع و موتور تا محدودههای ولتاژ پایین مشخصشده استفاده میشوند. این اصطلاحات با هم مرتبط هستند، اما وظایف آنها یکسان نیست.
| اصطلاح دستگاه | نقش اصلی | آیا قابلیت قطع جریان بار را دارد؟ | آیا ایزولاسیون (جداسازی) فراهم میکند؟ | کاربرد معمول |
|---|---|---|---|---|
| کلید جداکننده / ایزولاتور | انزوا | معمولاً فقط در حالت بدون بار، مگر اینکه دارای درجهبندی خاصی باشد | بله | جداسازی جهت تعمیر و نگهداری پس از قطع جریان |
| کلید-جداکننده | قطع و وصل + جداسازی | بله، در محدوده ظرفیت نامی | بله | کلید اصلی، قطعکننده محلی، جداسازی تابلو |
| کلید قطع بار | سوئیچینگ بار | بله، در محدوده ظرفیت نامی | بستگی به طراحی و استاندارد دارد | کلیدزنی دستی بار |
| فیوز-کلید جداکننده | جداسازی + حفاظت فیوزی | بله، در محدوده ظرفیت نامی | بله | حفاظت فیدر و جداسازی با فیوزها |
| قطع کننده مدار | حفاظت خودکار | بله، در محدوده ظرفیت قطع و محدودیتهای بهرهبرداری | تنها در صورتی که برای جداسازی علامتگذاری/لیست شده باشد | حفاظت از اضافه بار و اتصال کوتاه |
The practical rule:
هر جداکنندهای را به عنوان کلید قطع بار در نظر نگیرید. هر کلید اتوماتیکی را به عنوان جداکننده تعمیر و نگهداری در نظر نگیرید. علامتگذاری دستگاه و دیتاشیت آن را مطالعه کنید.
آیا یک کلید ایزولاتور میتواند مانند کلید مینیاتوری (MCB) عمل قطع خودکار (Trip) داشته باشد؟
خیر. یک کلید ایزولاتور معمولی به صورت خودکار قطع نمیشود.
این کلید فاقد واحد تریپ حرارتی-مغناطیسی، واحد تریپ الکترونیکی و سیستم تشخیص جریان اضافه خودکار است. اگر اتصال کوتاهی در پاییندست رخ دهد، ایزولاتور قادر به تشخیص خطا نبوده و به تنهایی مدار را قطع نمیکند. مدار باید توسط یک کلید یا فیوز با درجهبندی مناسب محافظت شود.
به همین دلیل است که ایزولاتور به تنهایی یک وسیله حفاظتی محسوب نمیشود. این دستگاه صرفاً یک وسیله قطع و وصل و جداسازی است. برای طراحی ایمن، معمولاً در کنار تجهیزات حفاظتی زیر استفاده میشود:
- MCB
- MCCB
- فیوز
- کلید فیوز جداکننده
- کلید محافظ موتور (MPCB)
- کلید DC یا فیوز DC
آیا میتوان از یک کلید اتوماتیک (Circuit Breaker) به عنوان ایزولاتور استفاده کرد؟
گاهی اوقات، اما تنها زمانی که دستگاه برای وظیفه جداسازی (ایزولاسیون) طراحی، علامتگذاری و نصب شده باشد.
برخی از کلیدهای اتوماتیک کمپکت (MCCB) و کلیدهای مینیاتوری (MCB) ممکن است طبق استانداردهای IEC یا استانداردهای منطقهای برای جداسازی مناسب باشند. در این موارد، مستندات سازنده باید عملکرد جداسازی را به وضوح بیان کند و نصب باید نشانگر و روش قفلگذاری مورد نیاز را فراهم نماید.
با این حال، نباید فرض کرد که یک کلید صرفاً به دلیل داشتن وضعیت قطع، یک جداکننده (ایزولاتور) است. خاموش برای ایمنی در تعمیر و نگهداری، بسیاری از سیستمها همچنان از یک جداکننده یا کلید-جداکننده اختصاصی استفاده میکنند، زیرا نقطه قطع واضحتر و مطمئنتری را برای تکنسینها فراهم میکند.
در موارد زیر از یک جداکننده یا کلید-جداکننده اختصاصی استفاده کنید:
- تیم تعمیر و نگهداری به یک قطعکننده محلی با قابلیت قفلگذاری نیاز دارد
- کنتاکتهای کلید قابل مشاهده نیستند یا وضعیت آنها به طور قطعی مشخص نشده است
- کلید از تجهیزات فاصله دارد
- ممکن است خود کلید مینیاتوری نیاز به سرویس و نگهداری داشته باشد
- سیستم نیازمند جداسازی در هر دو سمت منبع و بار است
- آییننامههای محلی، قوانین ایمنی ماشینآلات یا مشخصات فنی پروژه آن را الزامی میدانند

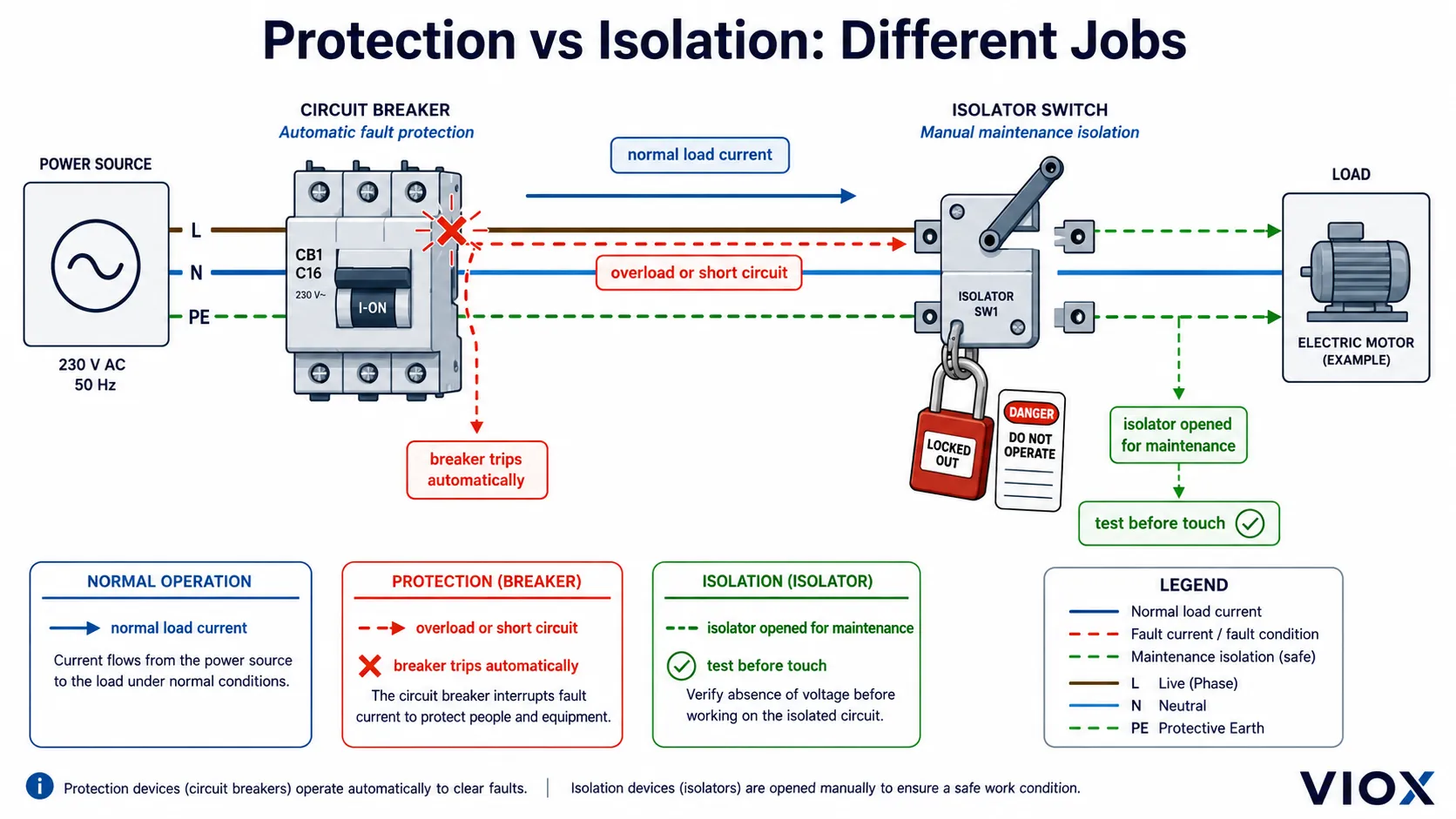

چه زمانی به هر دو نیاز دارید؟
بسیاری از مدارها به دلیل انجام وظایف متفاوت، هم به کلید مینیاتوری و هم به کلید جداکننده (ایزولاتور) نیاز دارند.
کلید مینیاتوری از مدار در حین کار محافظت میکند. کلید جداکننده، نقطه قطع ایمنتری را پیش از انجام تعمیرات فراهم میآورد.
| کاربرد | نقش کلید مینیاتوری (Circuit Breaker) | نقش کلید جداکننده (Isolator Switch) | چیدمان معمول |
|---|---|---|---|
| فیدر تابلوی توزیع | حفاظت از کابل و تابلوی پاییندست | امکان ایزولاسیون تابلو جهت سرویس و نگهداری | کلید اتوماتیک در بالادست + کلید جداکننده اصلی در تابلو |
| تابلوی کنترل موتور | حفاظت از مدار فیدر یا موتور | فراهمسازی ایزولاسیون محلی با قابلیت قفلگذاری | کلید اتوماتیک یا MPCB + جداکننده محلی / کلید قطعکننده |
| تجهیزات تهویه مطبوع | محافظت از مدار تغذیه | امکان قطع سرویس در نزدیکی تجهیزات | کلید مینیاتوری (MCB) / کلید اتوماتیک (MCCB) + ایزولاتور محلی |
| جعبه کمباینر خورشیدی (Solar PV) | محافظت از رشتهها یا مدار خروجی در صورت استفاده از بریکرها | فراهمسازی ایزولاسیون دستی در سمت DC | بریکر/فیوز DC + ایزولاتور DC |
| کابینت باتری یا DC | در صورت داشتن رتبهبندی DC، جریان اضافه را قطع میکند | نقطه ایزولاسیون دستی فراهم میکند | بریکر/فیوز DC + ایزولاتور DC |
| تابلوی ورودی اصلی | در صورت استفاده از نوع کلید مینیاتوری (Breaker)، حفاظت در برابر اتصال کوتاه و اضافه بار را فراهم میکند | در صورت استفاده از نوع کلید جداکننده (Switch-disconnector)، ایزولاسیون دستی اصلی را فراهم میکند | بسته به طراحی، MCCB/ACB یا کلید جداکننده است |
برای جعبههای ترکیبی خورشیدی (Combiner Boxes)، مرزبندی اهمیت ویژهای دارد زیرا رفتار قوسهای DC با قوسهای AC متفاوت است. راهنمای مربوطه جداکننده DC در مقابل کلید اتوماتیک DC توضیح میدهد که چرا جداسازی و قطع جریان اضافه در سیستمهای فتوولتائیک (PV) دو وظیفه مجزا هستند.
نمونههای فشار ضعیف: MCB، MCCB، کلید جداکننده (Switch-Disconnector) و جداکننده DC.
تفاوت MCB و کلید جداکننده (Isolator Switch).
یک MCB از مدارهای نهایی در برابر اضافه بار و اتصال کوتاه محافظت میکند. یک کلید جداکننده امکان قطع دستی مدار را فراهم میآورد. در یک تابلوی توزیع کوچک، MCBها از مدارهای خروجی مجزا محافظت میکنند، در حالی که کلید اصلی یا کلید جداکننده ممکن است کل تابلو را ایزوله کند.
تفاوت MCCB و کلید جداکننده (Isolator Switch).
یک MCCB از مدارها و فیدرهای با جریان بالاتر محافظت میکند. یک جداکننده قابقالبگیری شده (Molded Case Isolator) یا کلید جداکننده ممکن است ظاهری مشابه داشته باشد، اما فاقد مکانیزم تریپ (قطع خودکار) مشابه است. برای مقایسه دقیقتر در سطح محصول، مراجعه کنید به: سوئیچ ایزوله کننده قالبی در مقابل بریکر مدار قالبی.
تفاوت کلید جداکننده (Switch-Disconnector) و جداکننده (Isolator).
یک کلید جداکننده (Switch-Disconnector)، وظیفه کلیدزنی را با وظیفه جداسازی ترکیب میکند. این کلید میتواند جریان بار را در محدوده نامی خود قطع و وصل کرده و همچنین عمل جداسازی را انجام دهد. یک جداکننده ساده بدون بار (Off-load Isolator)، عمدتاً برای جداسازی پس از قطع جریان استفاده میشود.
جداکننده DC در مقابل کلید اتوماتیک DC
یک جداکننده DC امکان جداسازی دستی در مدار DC را فراهم میکند. یک کلید مینیاتوری (MCB) DC حفاظت خودکار در برابر جریان اضافه را ارائه میدهد. کاربردهای DC نیازمند توجه ویژه به ولتاژ، قطبیت، پیکربندی قطبها و خاموشسازی قوس الکتریکی هستند، زیرا جریان DC فاقد نقطه عبور از صفر طبیعی است.
برای انتخاب محصول، به VIOX مراجعه کنید. DC جداکننده سوئیچ ادامه دهید.

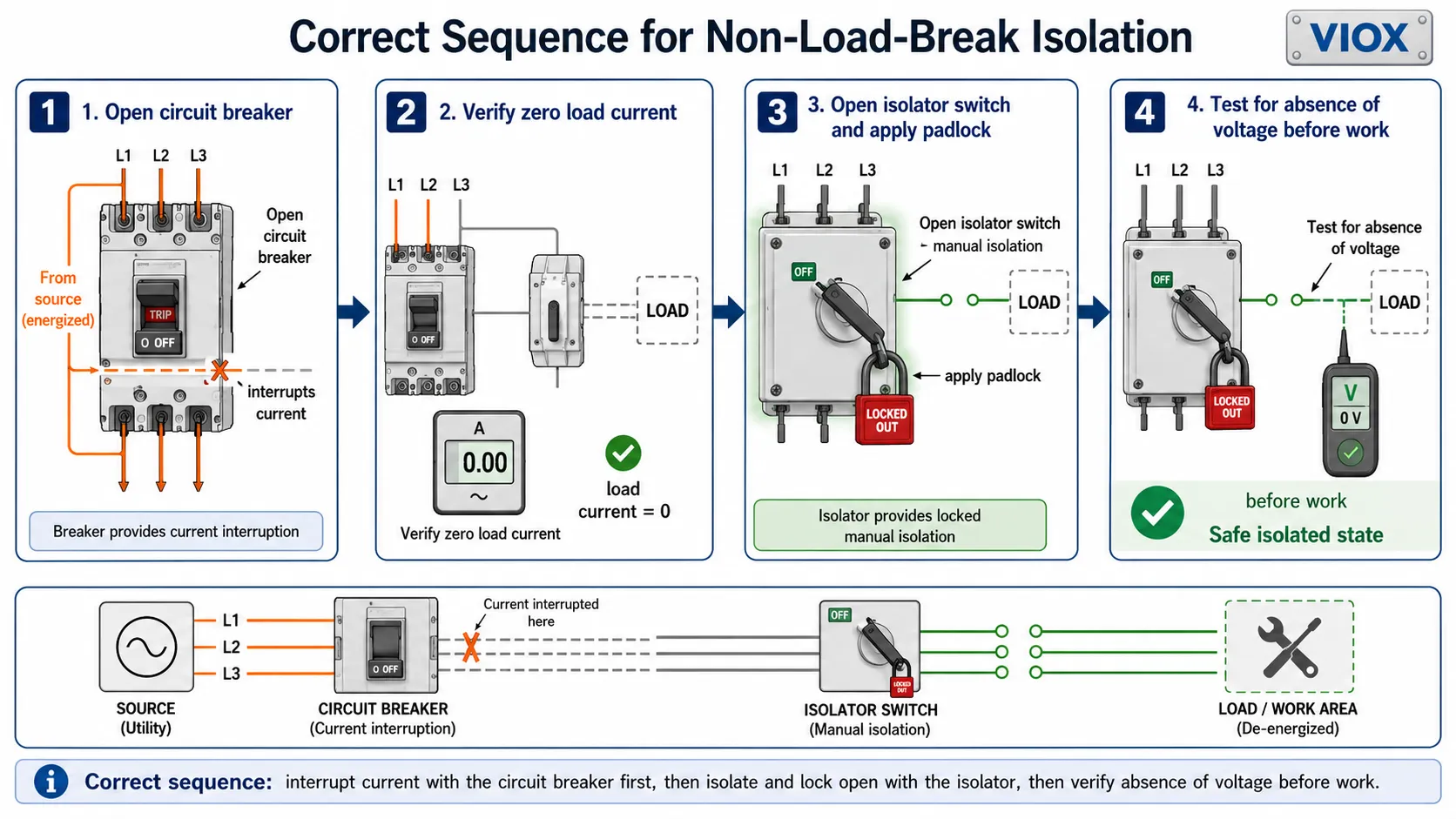

توالی عملیاتی صحیح
برای یک جداکننده غیرقابل قطع زیر بار، منطق عملیاتی کلی به شرح زیر است:
- ابتدا کلید مدار یا تجهیز حفاظتی بالادست را باز کنید.
- تأیید کنید که جریان بار متوقف شده است.
- جداکننده را باز کنید.
- در صورت نیاز، جداکننده (ایزولاتور) را در وضعیت باز قفل کنید.
- عدم وجود ولتاژ را در محل کار تست کنید.
برای برقدار کردن مجدد:
- اطمینان حاصل کنید که محدوده کار پاکسازی شده است.
- جداکننده (ایزولاتور) را ببندید.
- کلید مینیاتوری (MCB) یا تجهیز حفاظتی بالادست را ببندید.
- عملکرد عادی را تایید کنید.
اگر دستگاه یک کلید-جداکننده (Switch-disconnector) دارای رتبهبندی باشد، ممکن است برای قطع جریان بار در محدوده ظرفیت خود طراحی شده باشد. با این حال، دستورالعمل بهرهبرداری باید طبق توصیههای سازنده، قوانین ایمنی سایت و مقررات ملی برق انجام شود.
اشتباهات رایج در انتخاب
اشتباه اول: استفاده از ایزولاتور به عنوان کلید مینیاتوری (MCB)
ایزولاتور قادر به تشخیص خطا نیست. اگر ایزولاتور را در محلی نصب کنید که نیاز به حفاظت در برابر جریان اضافه بار است، مدار ممکن است در شرایط اضافه بار یا اتصال کوتاه تا زمانی که یک تجهیز حفاظتی دیگر خطا را رفع نکند، برقدار باقی بماند.
اشتباه دوم: قطع کردن ایزولاتور غیرقابل قطع زیر بار (Non-Load-Break) در هنگام وجود بار
یک جداکننده یا ایزولاتور پایه ممکن است برای قطع جریان بار طراحی نشده باشد. قطع کردن آن زیر بار میتواند منجر به ایجاد قوس الکتریکی خطرناک و آسیب به تجهیزات شود. اگر نیاز به کلیدزنی تحت بار دارید، از کلید-جداکننده (Switch-disconnector) یا ایزولاتور قابل قطع زیر بار با دستهبندی بهرهبرداری و رتبه مناسب استفاده کنید.
اشتباه سوم: فرض بر اینکه کلید اتوماتیک (Breaker) همیشه ایزولاسیون ایمن فراهم میکند
برخی از کلیدها در صورت علامتگذاری و نصب صحیح میتوانند ایزولاسیون فراهم کنند. به برخی دیگر نباید به عنوان تنها نقطه ایزولاسیون برای تعمیر و نگهداری تکیه کرد. استاندارد، علامتگذاری محصول، قابلیت قفلگذاری (Lockout) و الزامات نصب را بررسی کنید.
اشتباه چهارم: نادیده گرفتن رتبهبندیهای جریان مستقیم (DC)
کلیدزنی AC و DC قابل جایگزینی با یکدیگر نیستند. قطع کردن مدارهای DC دشوارتر است زیرا عبور از صفر جریان به صورت طبیعی وجود ندارد. تجهیز مورد استفاده در سیستمهای فتوولتائیک (PV)، باتری، خودروهای برقی یا توزیع DC باید به طور مشخص برای ولتاژ، جریان، آرایش قطبها و شرایط کاری واقعی DC رتبهبندی شده باشد.
اشتباه ۵: اشتباه گرفتن جریان نامی با قدرت قطع
یک ایزولاتور ممکن است قادر به عبور جریان مداوم مشخصی باشد، اما این بدان معنا نیست که میتواند جریان اتصال کوتاه را قطع کند. یک کلید اتوماتیک دارای قدرت قطع نامی است. یک ایزولاتور معمولاً برای رفع خطا به یک کلید یا فیوز بالادست وابسته است.
اشتباه ۶: عدم در نظر گرفتن نقطه ایزولاسیون محلی
اگر کلید از تجهیزات دور باشد، تعمیر و نگهداری دشوارتر و کمخطرتر میشود. ایزولاتورهای محلی یا کلیدهای قطعکننده اغلب در نزدیکی الکتروموتورها، تجهیزات تهویه مطبوع، ماشینآلات، کابینتهای اینورتر و تابلوهای توزیع استفاده میشوند تا یک نقطه سرویس مشخص فراهم کنند.
نحوه انتخاب بین کلید اتوماتیک و کلید ایزولاتور
از این توالی تصمیمگیری استفاده کنید:
گام ۱: تعیین کنید که آیا به حفاظت نیاز دارید یا خیر
اگر مدار به حفاظت در برابر اضافه بار یا اتصال کوتاه نیاز دارد، از کلید اتوماتیک یا فیوز استفاده کنید. یک ایزولاتور به تنهایی کافی نیست.
گام ۲: تصمیمگیری در مورد نیاز به جداسازی دستی
اگر تکنسینها نیاز به سرویس ایمن تجهیزات دارند، از کلید ایزولاتور، کلید جداکننده (Switch-disconnector)، قطعکننده محلی یا بریکری که طبق استانداردهای مربوطه برای وظیفه جداسازی تأیید شده است، استفاده کنید.
گام ۳: تصمیمگیری در مورد نیاز به کلیدزنی تحت بار
اگر دستگاه باید در حین عبور جریان بار باز یا بسته شود، از یک کلید جداکننده (Switch-disconnector) یا سایر تجهیزات قطعکننده تحت بار استفاده کنید، نه یک ایزولاتور ساده که فقط در حالت بیباری عمل میکند.
گام ۴: بررسی کاربرد AC یا DC
برای سیستمهای AC، ولتاژ، جریان، دستهبندی بهرهبرداری و هماهنگی اتصال کوتاه را تأیید کنید. برای سیستمهای DC، ولتاژ DC، قطبیت، پیکربندی قطبها، طراحی خاموشکننده جرقه و اینکه آیا دستگاه برای وظیفه واقعی DC رتبهبندی شده است یا خیر را بررسی کنید.
گام ۵: بررسی قفلگذاری و نشانگر وضعیت
برای تعمیر و نگهداری، دستگاه باید از روشهای قفلگذاری/برچسبگذاری (Lockout/Tagout) مورد نیاز پشتیبانی کرده و نشانگر وضعیت باز/بسته قابل اطمینانی ارائه دهد. برخی کاربردها ممکن است به جداسازی فیزیکی و قابل مشاهده کنتاکتها نیاز داشته باشند، در حالی که برخی دیگر طبق طراحی و استانداردهای مربوطه، نشانگر مثبت وضعیت کنتاکتها را میپذیرند.
سوالات متداول
تفاوت اصلی بین کلید مینیاتوری (MCB) و کلید جداکننده (ایزولاتور) چیست؟
کلید مینیاتوری حفاظت خودکار در برابر اضافه بار و اتصال کوتاه فراهم میکند. کلید جداکننده امکان قطع دستی برای تعمیر و نگهداری را فراهم میسازد. کلید مینیاتوری از مدار در حین کار محافظت میکند، در حالی که کلید جداکننده ایمنی تجهیزات را برای انجام عملیات تعمیراتی تضمین میکند.
آیا میتوانم از کلید جداکننده به جای کلید مینیاتوری استفاده کنم؟
خیر، در مواردی که حفاظت در برابر جریان اضافه مورد نیاز است، نمیتوان از آن استفاده کرد. کلید جداکننده به صورت خودکار قطع نمیشود و جایگزین کلید مینیاتوری یا فیوز نیست. این کلید باید همراه با یک وسیله حفاظتی مناسب استفاده شود.
آیا میتوان از کلید مینیاتوری به عنوان جداکننده استفاده کرد؟
گاهی اوقات، اما تنها در صورتی که کلید مینیاتوری مربوطه دارای علامت، درجهبندی و نصب استاندارد برای عملکرد ایزولاسیون باشد. تصور نکنید که هر کلید مینیاتوری صرفاً به دلیل داشتن خاموش وضعیت دسته، قابلیت ایزولاسیون برای تعمیرات را دارد.
آیا میتوان کلید جداکننده را زیر بار قطع و وصل کرد؟
یک جداکننده یا دیسکانکتور پایه معمولاً برای عملکرد در حالت بدون بار در نظر گرفته شده است. یک کلید-جداکننده یا جداکننده قطعکننده بار میتواند جریان بار را در محدوده ظرفیت نامی خود قطع کند. برگه اطلاعات فنی و مشخصات درجشده روی دستگاه باید بررسی شود.
کلید-جداکننده چیست؟
یک کلید-جداکننده، عملکردهای کلیدزنی بار و جداسازی را با هم ترکیب میکند. این دستگاه میتواند جریان را در محدوده وظیفه نامی خود وصل و قطع کند و همچنین قابلیت جداسازی را فراهم نماید. این دستگاه معمولاً به عنوان کلید اصلی، جداکننده تجهیزات یا دستگاه جداساز تابلو استفاده میشود.
آیا کلید جداکننده در برابر اتصال کوتاه محافظت میکند؟
خیر. کلید جداکننده به تنهایی قادر به تشخیص یا قطع جریان اتصال کوتاه نیست. حفاظت در برابر اتصال کوتاه باید توسط یک کلید مینیاتوری (MCB)، فیوز یا سایر تجهیزات حفاظتی دارای ظرفیت نامی تأمین شود.
کدامیک باید در ابتدا قرار گیرد: کلید مینیاتوری یا جداکننده؟
این موضوع به طراحی مدار بستگی دارد. در بسیاری از سیستمها، یک کلید مینیاتوری از مدار محافظت میکند و یک کلید-جداکننده یا جداکننده، وظیفه جداسازی محلی را بر عهده دارد. برای تعمیر و نگهداری، یک جداکننده غیرقابل قطع زیر بار، تنها پس از قطع جریان توسط کلید مینیاتوری یا سایر تجهیزات مناسب باید باز شود.
چه استانداردی برای کلیدهای جداکننده اعمال میشود؟
برای بسیاری از کاربردهای ولتاژ پایین مطابق با استاندارد IEC، استاندارد IEC 60947-3 کلیدها، جداکنندهها (دیسکانکتورها)، کلید-جداکنندهها و واحدهای ترکیبی فیوز را پوشش میدهد. در آمریکای شمالی، بسته به نوع محصول و کاربرد، استانداردهای UL 98 و UL 98B ممکن است مرتبط باشند.
چه استانداردی برای کلیدهای اتوماتیک (مدارشکنها) اعمال میشود؟
استانداردهای رایج شامل IEC 60898-1 برای کلیدهای مینیاتوری خانگی و مشابه، IEC 60947-2 برای کلیدهای اتوماتیک ولتاژ پایین در تابلوهای برق صنعتی و تجهیزات کنترل، و UL 489 برای کلیدهای اتوماتیک کمپکت و مینیاتوری در کاربردهای آمریکای شمالی است.
پاسخ نهایی
کلید اتوماتیک (مدارشکن) و کلید جداکننده (ایزولاتور) قابل جایگزینی با یکدیگر نیستند.
هرگز 5 سیم را مستقیماً وصل نکنید. آنها را به دو گروه 3 تایی تقسیم کنید، آنها را با یک سیم جامپر (pigtail) وصل کنید و آنها را به هم متصل کنید. مدار شکن زمانی که مدار به حفاظت خودکار در برابر اضافه بار یا اتصال کوتاه نیاز دارد، از یک ... استفاده کنید. سوئیچ ایزوله زمانی که تجهیزات به یک نقطه قطع دستی، قابل قفلگذاری و مشخص برای سرویس یا نگهداری نیاز دارند.
اگر دستگاه باید هم جریان بار را قطع و وصل کند و هم قابلیت ایزولاسیون (جداسازی) را فراهم نماید، یک ... مشخص کنید. سوئیچ-دیسکانکتور (کلید جداکننده) یا جداکننده تحت بار (Load-break isolator) با درجهبندی صحیح. اگر مدار DC است، تأیید کنید که دستگاه بهطور صریح برای ولتاژ، جریان، آرایش قطبها و وظیفه کلیدزنی واقعی، دارای رتبهبندی DC باشد.
ایمنترین طراحی، انتخاب بین "کلید مینیاتوری یا جداکننده" نیست. در بسیاری از تابلوها، ماشینآلات، سیستمهای فتوولتائیک (PV)، سیستمهای باتری و تابلوهای توزیع، پاسخ صحیح عبارت است از: کلید مینیاتوری (Breaker) برای حفاظت، جداکننده (Isolator) برای ایزولاسیون، و کلید-جداکننده (Switch-disconnector) در مواردی که ایزولاسیون تحت بار مورد نیاز است..
