شکل کامل PCC در برق: مرکز کنترل قدرت (Power Control Center) تشریح شد

The عبارت کامل PCC در نقشه‌های تابلو برق معمولاً مرکز کنترل قدرت (Power Control Center) است یا مرکز کنترل قدرت. این عبارت به یک مجموعه اصلی توزیع برق اشاره دارد که منبع تغذیه ورودی اصلی را دریافت کرده و آن را به فیدرهای بزرگ، مراکز کنترل موتور (MCCs)، تابلوهای توزیع و سایر بارهای پایین‌دست توزیع می‌کند. با این حال، در اسناد مربوط به کیفیت توان، شرکت‌های برق، انرژی خورشیدی و اتصال به شبکه،, PCC معمولاً به معنای نقطه اتصال مشترک (Point of Common Coupling) است. زمینه متن سند، عبارت صحیح را تعیین می‌کند.

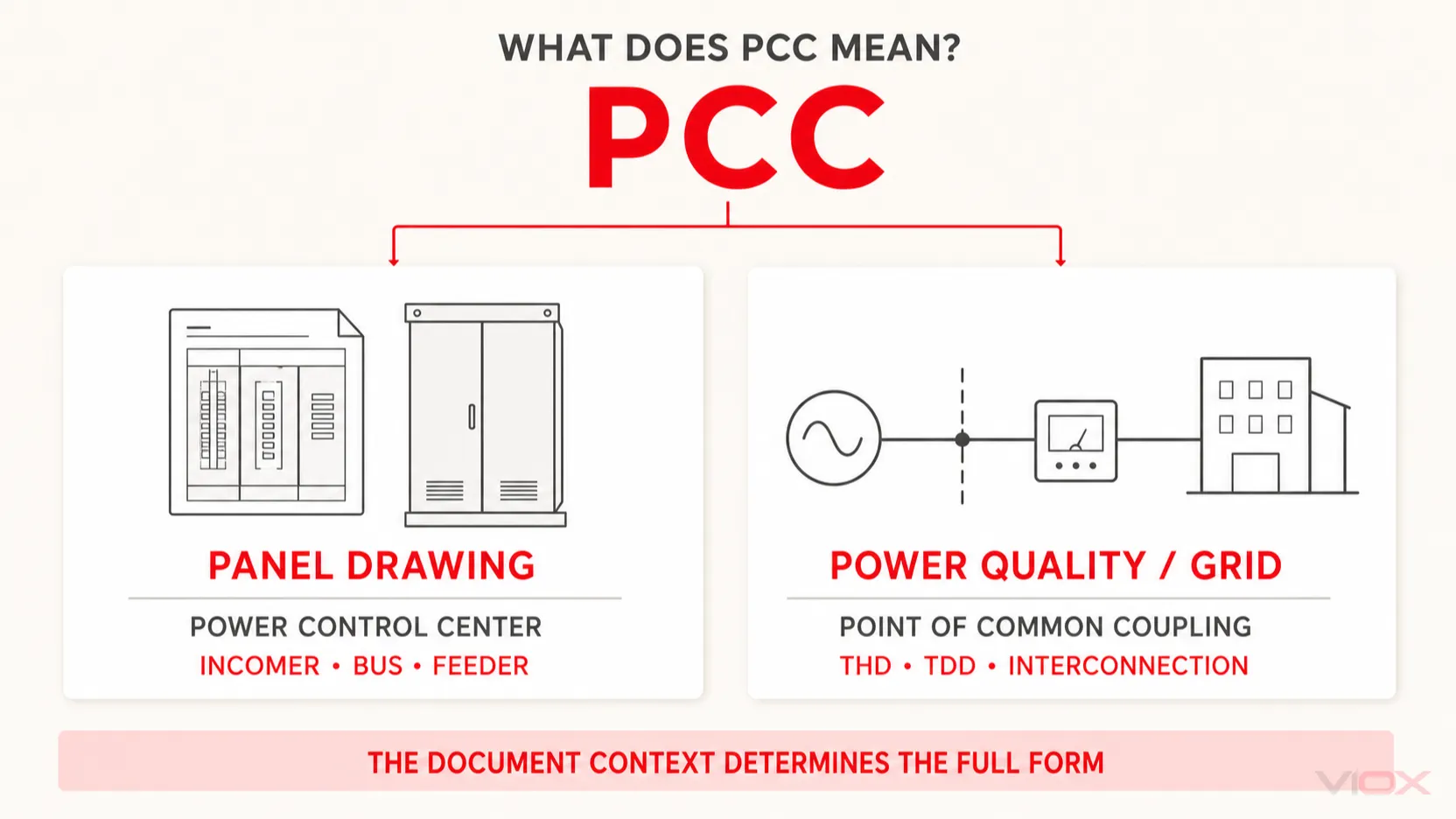

کدام معنای PCC صحیح است؟

به جای بسط خودکار مخفف، از کلمات و نمادهای پیرامون آن استفاده کنید.

جایی که PCC ظاهر می‌شود	محتمل‌ترین عبارت کامل	آنچه شناسایی می‌کند
جدول زمان‌بندی تابلو، چیدمان اتاق سوئیچ، لیست تجهیزات، یا نام فیدر	مرکز کنترل قدرت	یک مجموعه توزیع برق فشار ضعیف یا ردیف تابلوی تعریف‌شده در پروژه
ورودی PCC, شینه PCC, فیدر PCC, PCC-1	مرکز کنترل قدرت	یک مجموعه نام‌گذاری‌شده و مدارهای ورودی، شینه‌بندی یا خروجی آن
مطالعه هارمونیک، گزارش IEEE 519، اندازه‌گیری THD/TDD	نقطه اتصال مشترک	رابط الکتریکی که در آن محدودیت‌ها یا اندازه‌گیری‌های کیفیت توان اعمال می‌شود
اتصال به شبکه سراسری، نیروگاه خورشیدی، BESS یا مطالعه انرژی توزیع‌شده	نقطه اتصال مشترک	مرز اتصال بین یک تأسیسات و شبکه یا یک سیستم تعریف‌شده دیگر

این تمایز اهمیت دارد. درخواست برای یک “فیدر 800 A PCC” احتمالاً به یک مدار مرکز کنترل قدرت اشاره دارد. درخواست برای “اندازه‌گیری TDD در PCC” به نقطه اتصال مشترک اشاره دارد، نه یک تابلو.

پنل مرکز کنترل قدرت (PCC) چیست؟

الف مرکز کنترل قدرت معمولاً در پروژه‌های صنعتی به عنوان مجموعه اصلی فشار ضعیف برای دریافت، کنترل، حفاظت، اندازه‌گیری و توزیع توان الکتریکی استفاده می‌شود. این پنل معمولاً در پایین‌دست ترانسفورماتور یا ژنراتور و در بالادست بارهای بزرگ و مجموعه‌های ثانویه قرار می‌گیرد.

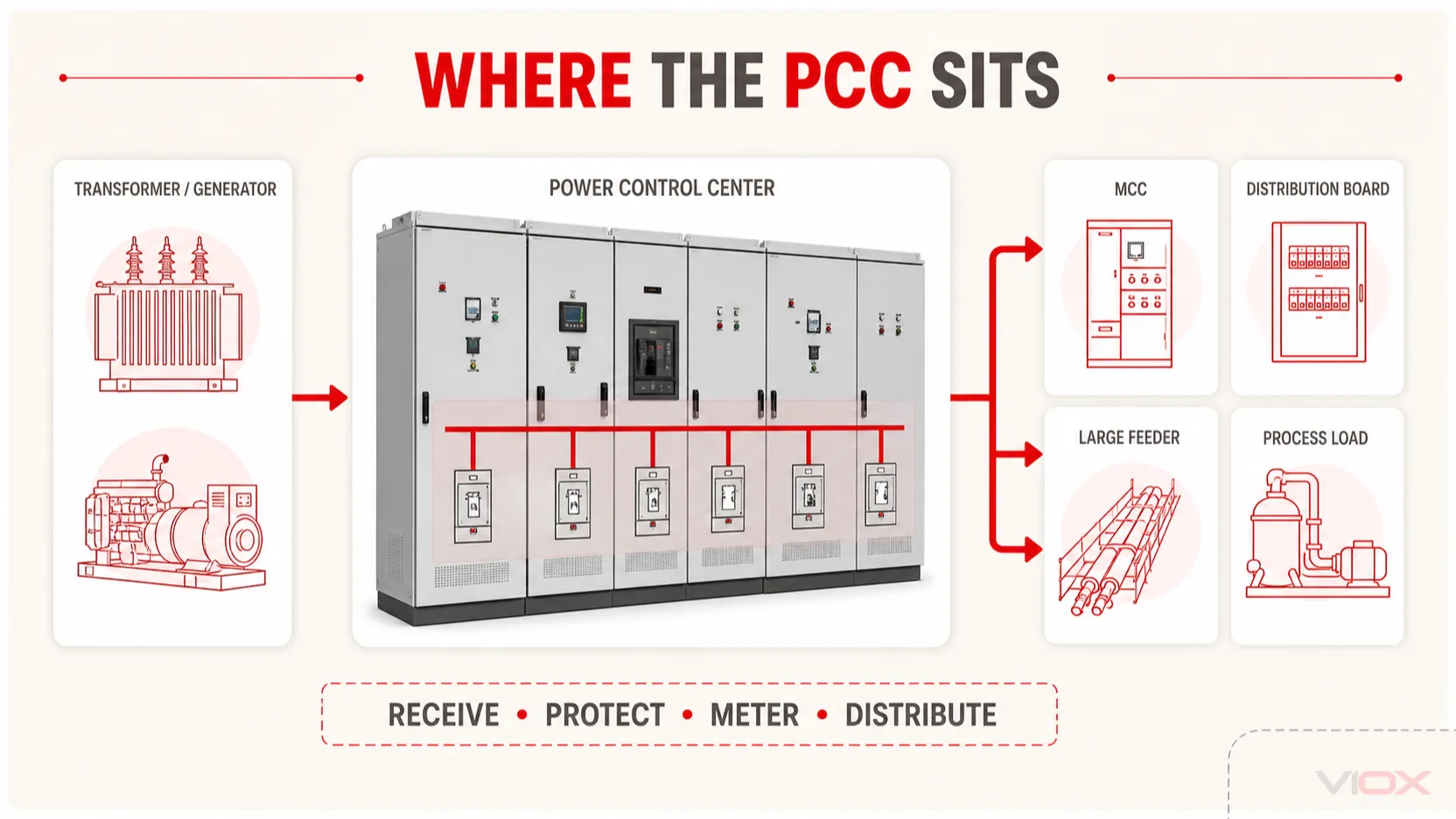

یک مسیر ساده‌شده سیستم عبارت است از:

ترانسفورماتور یا ژنراتور → ورودی اصلی → شینه PCC → MCCها، تابلوهای توزیع، فیدرهای بزرگ و سایر مجموعه‌ها

مرز دقیق به پروژه بستگی دارد. ممکن است در یک مشخصات فنی، کل تابلوی برق اصلی، PCC نامیده شود. در مشخصات دیگر ممکن است PCC برای بخش‌های ورودی و فیدرهای جریان بالا رزرو شده و بخش‌های موتوری به صورت جداگانه MCC نامیده شوند. نقشه تک‌خطی، لیست تجهیزات و استاندارد مونتاژ مربوطه بر مخفف‌ها اولویت دارند.

چه اجزایی معمولاً در یک PCC یافت می‌شوند؟

یک PCC بسته به طراحی سیستم، ممکن است شامل گروه‌های عملکردی زیر باشد:

• کلیدهای مدار هوایی (ACB) ورودی، کلیدهای مدار قالب‌موردی (MCCB)، یا سایر تجهیزات سوئیچینگ و حفاظتی تأییدشده؛;
• شینه‌های اصلی و توزیع؛;
• کوپلرهای شینه یا کلیدهای اتصال برای سیستم‌های بخش‌بندی‌شده؛;
• کلیدهای فیدر خروجی یا واحدهای سوئیچ-فیوز؛;
• ترانسفورماتورهای جریان، حسگرهای ولتاژ، کنتورهای انرژی و کنتورهای چندمنظوره؛;
• رله‌های حفاظتی، منابع تغذیه کنترل، تجهیزات نشان‌دهنده و ارتباطی؛;
• حفاظت در برابر نوسانات ولتاژ (SPD) و سایر عملکردهای کمکی مشخص‌شده در پروژه؛;
• محفظه‌های سربندی کابل، هادی‌های ارتینگ و ساختارهای جداسازی داخلی.

این یک لیست مواد (BOM) جامع نیست. یک تابع انتقال خودکار، بانک خازنی، فیلتر هارمونیک یا راه‌انداز موتور ممکن است در همان تابلو قرار داشته باشد، در بخش جداگانه‌ای نصب شده باشد یا به عنوان مجموعه‌ای دیگر عرضه شود. به جای فرض اینکه هر PCC شامل تجهیزات یکسانی است، نمودار تک‌خطی و مشخصات پروژه را تأیید کنید.

یک PCC ممکن است تغذیه‌کننده یک مرکز کنترل موتور (MCC) باشد، اما این صفحه تعاریف، این دو مجموعه را به عنوان موارد قابل جایگزینی در نظر نمی‌گیرد. مشاهده کنید شکل کامل MCC در برق برای صفحه اصطلاحات جداگانه MCC.

آیا PCC یک نام محصول استاندارد شده IEC یا UL است؟

به تنهایی خیر. PCC یک اصطلاح رایج در پروژه‌ها و صنعت است، اما این برچسب به تنهایی استاندارد محصول یا رده گواهی‌نامه قابل اعمال را تعیین نمی‌کند.

برای بسیاری از پروژه‌های فشار ضعیف IEC، چارچوب مجموعه‌سازی مربوطه عبارت است از استاندارد IEC 61439-1 به همراه IEC 61439-2. استاندارد IEC 61439-2 از اصطلاح رسمی مجموعه تابلو برق و تجهیزات کنترل (PSC-assembly) استفاده می‌کند و مجموعه‌هایی را که در محدوده ولتاژ و کاربرد تعیین‌شده آن قرار دارند، پوشش می‌دهد. PSC-assembly نباید بدون اطلاع بازنویسی شود به نقطه اتصال مشترک (PCC); ؛ یکی اصطلاح رسمی استاندارد است، در حالی که دیگری معمولاً یک عنوان پروژه است.

در آمریکای شمالی، تجهیزاتی که به صورت تجاری به عنوان PCC توصیف می‌شوند، ممکن است نیاز داشته باشند تحت دسته‌بندی متناسب با ساختار و کاربرد واقعی‌شان ارزیابی شوند. نمونه‌ها شامل استاندارد UL 891 برای تابلوهای برق یا استاندارد UL 1558 برای تابلوهای توزیع فشار ضعیف با کلید مدار محصور در فلز. مراکز کنترل موتور (MCC) دارای دسته‌بندی جداگانه‌ای تحت UL 845. عبارات چاپ‌شده روی برچسب تجهیزات پروژه، جایگزین طبقه‌بندی، رده‌بندی‌ها، علائم و مستندات الزامی نمی‌شوند.

نحوه خواندن PCC در نقشه یا مشخصات فنی

پیش از استفاده از این مخفف در طراحی، تدارکات یا سوابق نگهداری، موارد زیر را بررسی کنید:

1. زمینه سند: آیا این یک جدول لیست تابلو است یا یک مطالعه کیفیت توان/اتصال متقابل؟
2. موقعیت سیستم: آیا PCC یک مجموعه در پایین‌دست ترانسفورماتور را مشخص می‌کند یا مرز اتصال شبکه را؟
3. عملکرد تک‌خطی: آیا مدارهای خروجی، فیدرهای قدرت بزرگ، فیدرهای موتور یا مدارهای انشعاب نهایی هستند؟
4. داده‌های نامی: ولتاژ نامی، جریان، ظرفیت اتصال کوتاه، آرایش شینه‌ها، فرکانس و شرایط سرویس‌دهی چقدر است؟
5. طبقه‌بندی مجموعه: کدام استاندارد IEC، UL، ملی یا پروژه در واقع اعمال می‌شود؟
6. جداسازی داخلی و دسترسی: چه نوع جداسازی، محفظه، درجه حفاظت (IP) و آرایش تعمیر و نگهداری مشخص شده است؟
7. مستندات: آیا نقشه‌ها، سوابق تاییدیه، فهرست تجهیزات و اصطلاحات پلاک مشخصات با یکدیگر سازگار هستند؟

برای مشخصات فنی تابلوهای فشار ضعیف، از راهنمای طراحی IEC 61439 استفاده کنید، به جای اینکه “PCC” را به عنوان اطلاعات فنی کافی در نظر بگیرید. برای تابلوهای توزیع نهایی کوچک‌تر، راهنمای انتخاب جعبه توزیع نقش متفاوتی را در سیستم تعریف می‌کند.

سوالات متداول

عبارت کامل پنل PCC چیست؟

در اسناد تابلوهای صنعتی و اتاق‌های برق، PCC معمولاً مخفف مرکز کنترل قدرت یا مرکز کنترل قدرت. این عبارت به‌طور کلی نشان‌دهنده یک مجموعه اصلی توزیع برق است که مدارات بزرگ و تابلوهای پایین‌دست را تغذیه می‌کند.

PCC در کیفیت توان به چه معناست؟

در مطالعات هارمونیک، شبکه و کیفیت توان، PCC معمولاً مخفف نقطه اتصال مشترک. استاندارد IEEE 519 رابط بین منابع و بارها را به عنوان PCC توصیف کرده و اهداف اعوجاج ولتاژ و جریان را در آن رابط اعمال می‌کند.

آیا PCC یک نام محصول رسمی IEC است؟

خیر. PCC معمولاً به عنوان یک مخفف پروژه‌ای یا صنعتی استفاده می‌شود. طبق استاندارد IEC 61439-2، اصطلاح رسمی، مجموعه کلید و کنترل‌گر قدرت (PSC-assembly) است. طبقه‌بندی قابل اعمال باید بر اساس مجموعه واقعی و الزامات بازار تعیین شود.

تعریف نهایی

چه زمانی PCC روی نقشه تابلوی الکتریکی ظاهر می‌شود, ، ابتدا آن را به صورت مرکز کنترل قدرت؛ مجموعه‌ای اصلی که برق را دریافت کرده و به فیدرهای بزرگ و تابلوهای پایین‌دست توزیع می‌کند. هنگامی که PCC در گزارش هارمونیک، مطالعه شبکه یا سند اتصال متقابل ظاهر می‌شود، آن را به صورت نقطه اتصال مشترک. بخوانید. در هر دو حالت، معنا را از متن استنباط کرده و از دسته‌بندی تجهیزات تعریف‌شده در استاندارد مربوطه در مشخصات فنی و سوابق انطباق استفاده کنید.

منابع و مراجع فنی

• IEC 61439-2:2020، مجموعه‌های کلید و تجهیزات کنترل ولتاژ پایین – بخش ۲: مجموعه‌های کلید و تجهیزات کنترل قدرت
• IEEE 519، استاندارد کنترل هارمونیک در سیستم‌های قدرت الکتریکی
• مروری بر دامنه کاربرد تابلوهای برق UL 891
• دسته‌بندی‌های توزیع ولتاژ پایین و متوسط UL
• تابلوهای برق و تجهیزات سوئیچ‌گیر ولتاژ پایین اشنایدر الکتریک: اصطلاحات PCC و MCC
