Los interruptores automáticos son dispositivos de protección críticos en los sistemas eléctricos, diseñados para interrumpir las corrientes de falla y evitar daños a los equipos y la infraestructura. Si bien muchos asumen que los arcos eléctricos son fenómenos no deseados en el funcionamiento de los interruptores automáticos, la realidad es bastante diferente. En los sistemas de CA, los arcos eléctricos controlados arcos desempeñan un papel esencial en la interrupción de corriente segura y eficaz. La comprensión de los cuatro procesos clave de la desconexión del interruptor automático revela por qué la gestión del arco, en lugar de la eliminación del arco, es fundamental para la protección eléctrica moderna.
Por qué los arcos eléctricos son necesarios en el funcionamiento del interruptor automático
Muchos ingenieros creen intuitivamente que la eliminación de los arcos eléctricos mejoraría el rendimiento del interruptor automático. Sin embargo, en los sistemas de CA, intentar “cortar bruscamente” la corriente sin un arco crea consecuencias peligrosas. Cuando los contactos se separan abruptamente sin formación de arco, la energía magnética almacenada en las cargas inductivas no tiene dónde disiparse. Esta energía se transfiere instantáneamente a la capacitancia parásita, creando sobretensiones peligrosas que pueden causar fallas de aislamiento y fenómenos de reencendido.
Un arco eléctrico controlado funciona como un interruptor manejable, lo que permite que la energía de la carga regrese ordenadamente a la fuente de alimentación. El arco proporciona una trayectoria conductora hasta que la corriente alterna alcanza naturalmente el cero, momento en el que se produce la extinción en condiciones favorables. El interruptor automático debe entonces soportar la tensión transitoria de recuperación (TRV) para completar el restablecimiento seguro del sistema.

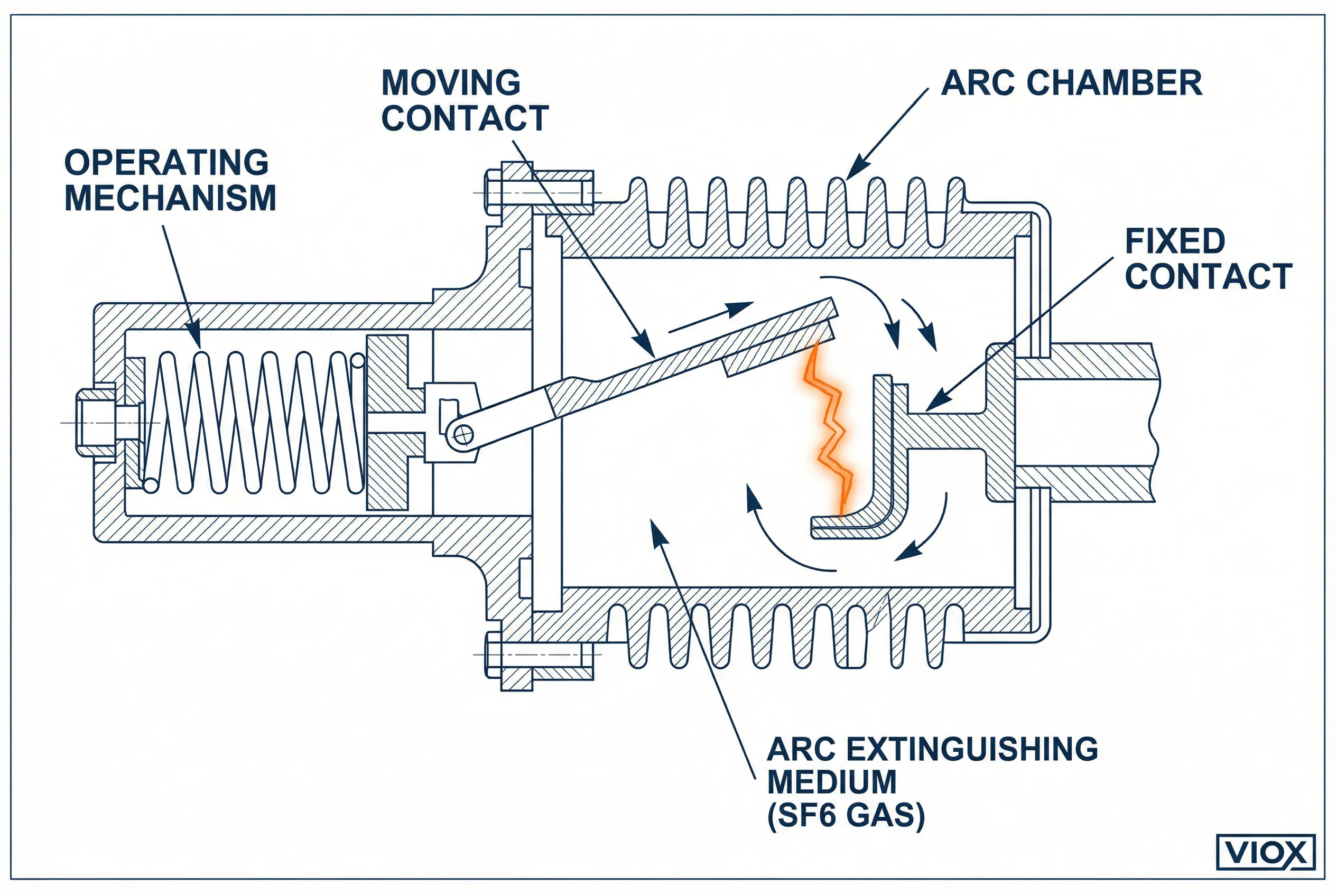

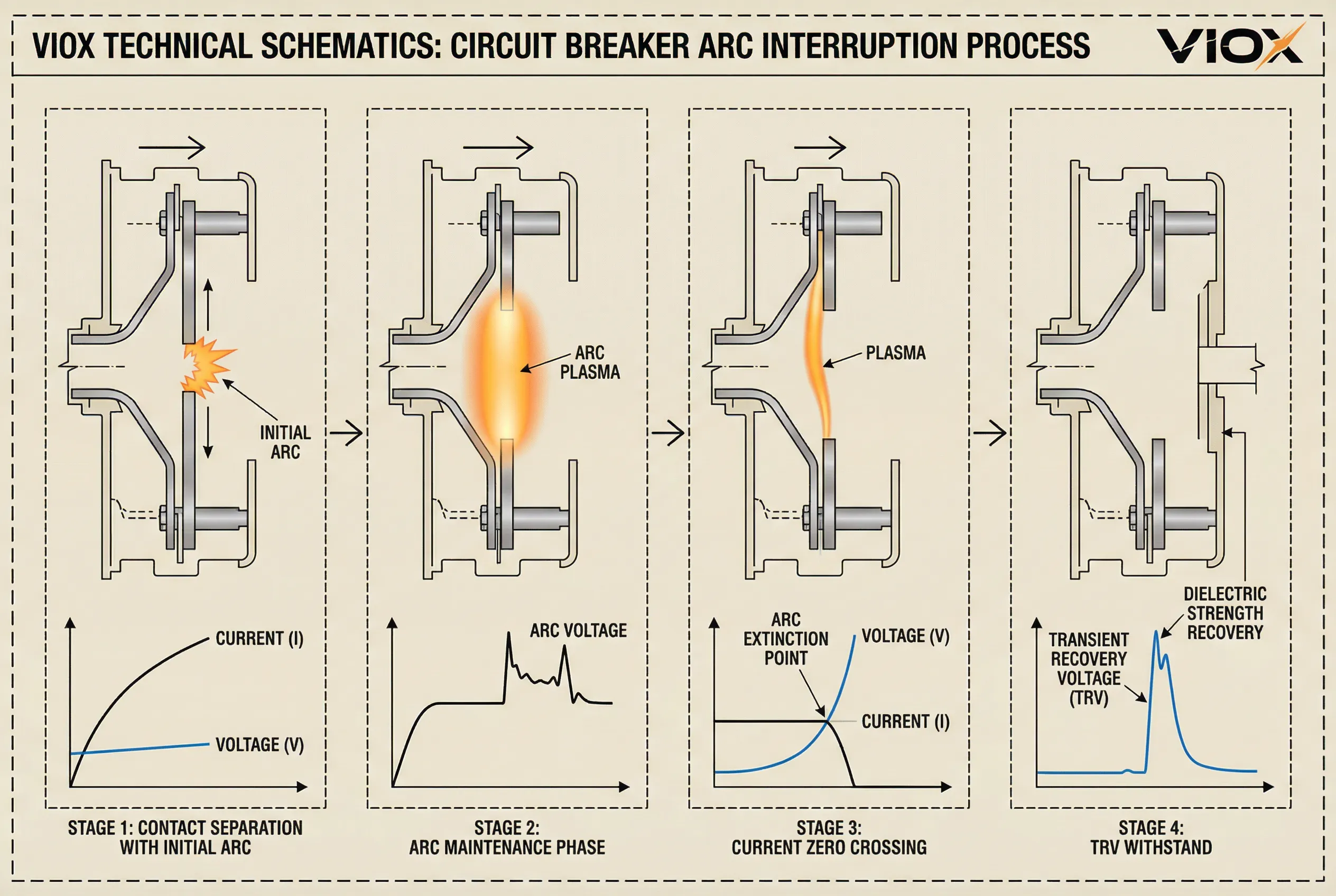

Los cuatro procesos clave de la desconexión del interruptor automático
Proceso 1: Separación de contactos y establecimiento del arco
Cuando los contactos del interruptor automático se separan inicialmente, queda un puente de contacto microscópico entre ellos. En esta unión, la densidad de corriente se vuelve extremadamente alta, lo que hace que el material de contacto se someta a fusión, vaporización e ionización. Este proceso crea un canal de plasma (el arco eléctrico) dentro del medio de extinción de arco (aire, aceite, gas SF₆ o vapor de metal en vacío).
La fase de establecimiento del arco no representa una falla del sistema; más bien, canaliza la energía hacia una vía conductora manejable, evitando picos de tensión inmediatos. Durante esta etapa, el interruptor automático crea una distancia de separación de contactos suficiente y establece las condiciones de refrigeración necesarias para la posterior extinción del arco. La temperatura del canal de plasma puede alcanzar los 20.000 °C (36.000 °F), lo que hace que el diseño adecuado de la cámara de extinción de arco sea fundamental para un funcionamiento seguro.
Proceso 2: Mantenimiento del arco y retorno de energía
Durante la fase de mantenimiento del arco, la corriente continúa fluyendo a través del plasma del arco mientras la energía magnética de las cargas inductivas regresa gradualmente a la fuente de alimentación. Los interruptores automáticos modernos emplean diversas técnicas para gestionar este proceso:
- Sistemas de soplado de gas o aceite crean flujos de alta velocidad que enfrían y dispersan las partículas ionizadas
- Mecanismos de soplado magnético alargan y dividen el arco utilizando fuerzas electromagnéticas
- Entornos de vacío permiten una rápida difusión y refrigeración del vapor de metal
- Conductos de arco dividen el arco en múltiples segmentos más pequeños para una refrigeración mejorada
El interruptor automático debe mantener el arco durante una duración mínima mientras logra una separación de contactos suficiente. Este tiempo de arco mínimo varía según la tensión del sistema y la magnitud de la corriente, pero normalmente oscila entre 8 y 20 milisegundos a 50 Hz. Un tiempo de arco inadecuado o una separación de contactos insuficiente provocan un reencendido cuando se produce la recuperación de la tensión.
Proceso 3: Cruce por cero de corriente y extinción del arco
A medida que la corriente alterna se acerca a su cruce por cero natural, los contactos enfriados adecuadamente con una separación adecuada permiten una rápida desionización del arco. La rigidez dieléctrica entre los contactos se recupera rápidamente (hasta 20 kV/μs en los interruptores automáticos de vacío), lo que permite la extinción del arco en el punto de corriente cero.
Este momento crítico determina el éxito de la interrupción. El arco no se extingue cuando los contactos se separan inicialmente; la verdadera interrupción de la corriente se produce solo en el cero de corriente con una desionización exitosa. Varios factores influyen en el éxito de la extinción del primer cruce:
- Velocidad de apertura y distancia de recorrido del contacto
- Propiedades del medio de extinción de arco y características de flujo
- Composición del material de contacto y propiedades térmicas
- Tensiones y magnitudes de corriente del sistema
- Condiciones de temperatura y presión dentro de la cámara de extinción de arco
Los interruptores automáticos diseñados para altas corrientes de cortocircuito incorporan tecnologías avanzadas de división de arco y mecanismos de refrigeración mejorados para garantizar una extinción fiable en el primer cruce por cero de corriente.
Proceso 4: Resistencia TRV y recuperación de tensión
Inmediatamente después de la extinción del arco, aparece una tensión transitoria de recuperación (TRV) a través de los contactos abiertos. Esta tensión resulta de la superposición de los componentes del lado de la fuente y del lado de la carga, que normalmente exhiben un comportamiento oscilatorio multifrecuencia. Las características de la forma de onda TRV incluyen:
- Velocidad de aumento de la tensión de recuperación (RRRV): Velocidad de aumento de la tensión inicial, medida en kV/μs
- Amplitud máxima de TRV: Tensión máxima en los contactos abiertos
- Componentes de frecuencia: Múltiples frecuencias de oscilación de las inductancias y capacitancias del sistema
Los interruptores automáticos deben soportar TRV dentro de los límites estandarizados (IEC 62271-100, IEEE C37.04) para evitar el reencendido. Si la recuperación dieléctrica es incompleta cuando la TRV alcanza su punto máximo, se produce el reencendido del arco, lo que puede provocar una falla catastrófica. A medida que las oscilaciones transitorias se atenúan, la tensión se estabiliza en la tensión de recuperación de frecuencia de red (RV), completando la secuencia de interrupción y permitiendo la reenergización inmediata del sistema.

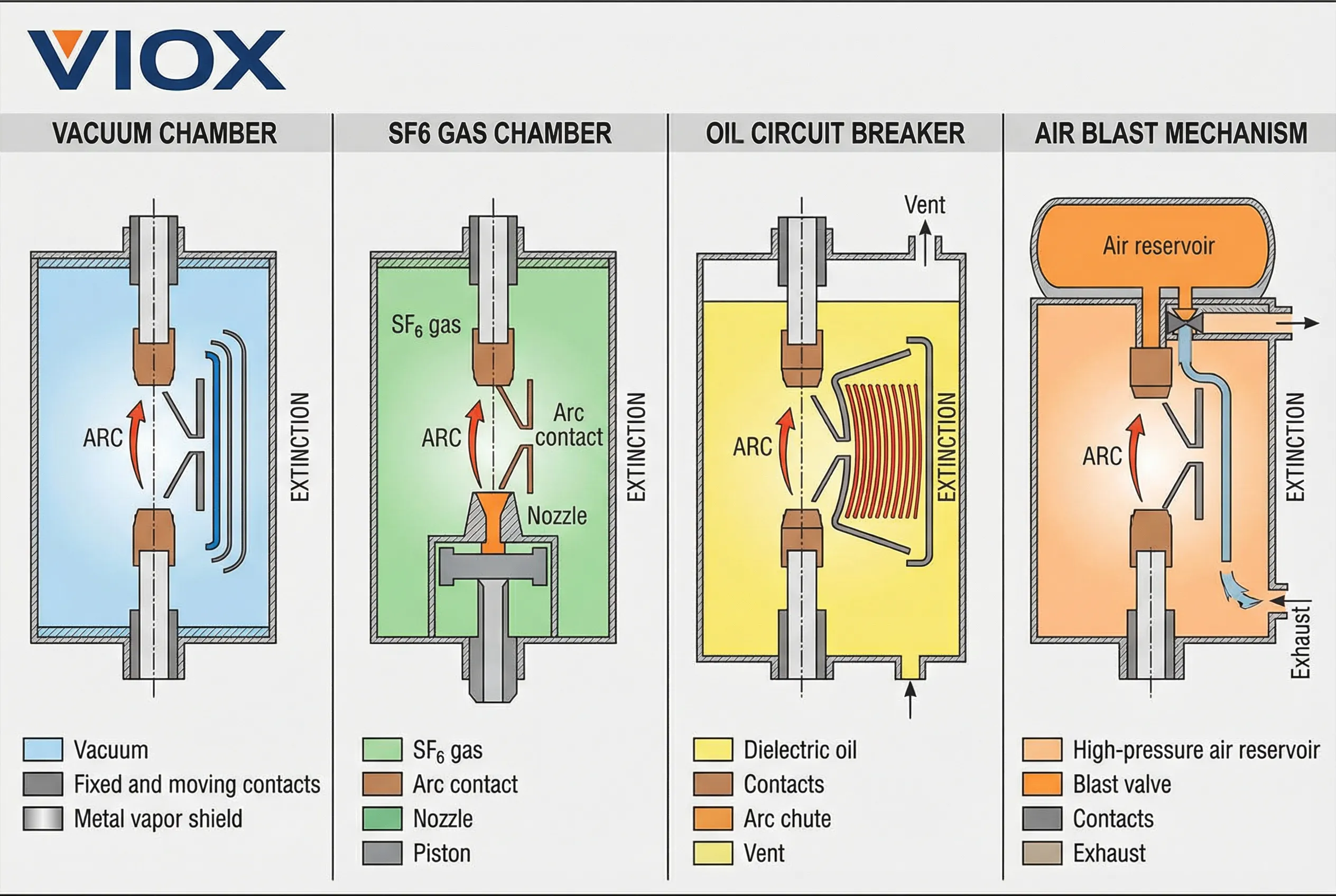

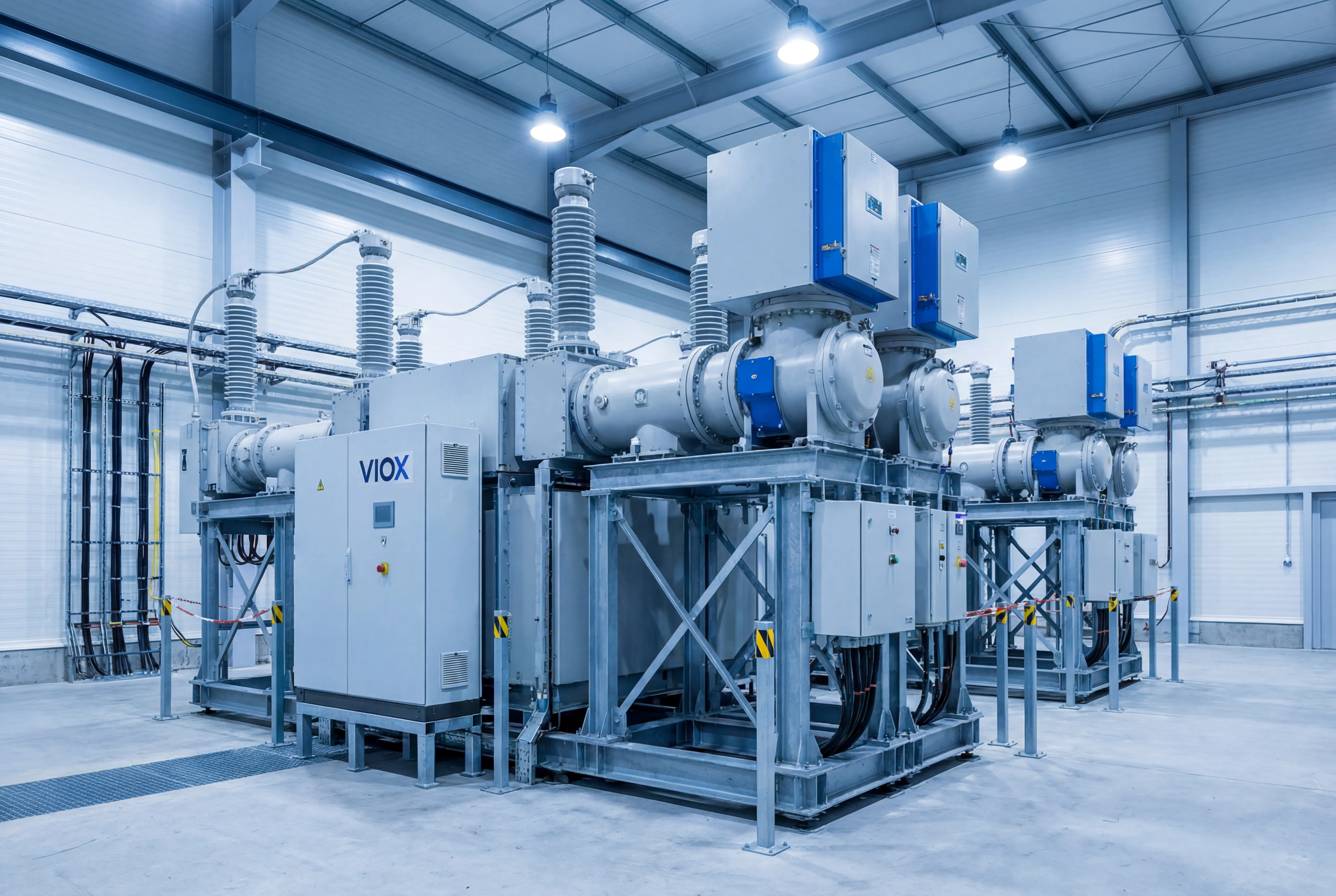

Tipos de interruptores automáticos y métodos de extinción de arco
| Interruptor De Circuito Tipo De | Medio de extinción de arco | Mecanismo de extinción primario | Rango de Voltaje Típico | Principales ventajas | Limitaciones |
|---|---|---|---|---|---|
| Los interruptores automáticos al vacío (VCB) | Alto vacío (10⁻⁴ a 10⁻⁷ Pa) | Rápida difusión y condensación del vapor de metal | 3,6 kV a 40,5 kV | Mantenimiento mínimo, diseño compacto, sin problemas ambientales | Limitado a aplicaciones de media tensión |
| Interruptor automático SF₆ | Gas hexafluoruro de azufre | Resistencia dieléctrica superior y conductividad térmica | 72,5 kV a 800 kV | Excelente capacidad de interrupción, rendimiento fiable | Problemas ambientales (gas de efecto invernadero), se requiere monitoreo de gas |
| Interruptor automático de soplado de aire | Aire comprimido (20-30 bar) | El soplado de aire de alta velocidad enfría y dispersa el arco | 132 kV a 400 kV | Tecnología probada, sin gases tóxicos | Requiere infraestructura de compresores, generación de ruido |
| Disyuntor de aceite | Aceite mineral aislante | La generación de gas hidrógeno por la descomposición del aceite crea un efecto de explosión | 11 kV a 220 kV | Construcción simple, económico | Riesgo de incendio, se requiere mantenimiento regular del aceite |
| Interruptor automático magnético de aire | Aire atmosférico | El campo magnético desvía y alarga el arco hacia las cámaras de extinción | Hasta 15 kV | No se requiere un medio especial, mantenimiento simple | Capacidad de ruptura limitada, diseño voluminoso |
Especificaciones técnicas: Parámetros del arco en interruptores automáticos
| Parámetro | Valores Típicos | Significado |
|---|---|---|
| Temperatura del arco | 15.000°C a 30.000°C | Determina la tasa de erosión del material y los requisitos de refrigeración |
| Tensión del arco | 30V a 500V (varía según el tipo) | Afecta la disipación de energía y las características de TRV |
| Tiempo mínimo de arco (50 Hz) | 8-20 milisegundos | Requerido para una separación y enfriamiento adecuados de los contactos |
| Tasa de recuperación dieléctrica | 5-20 kV/μs | Velocidad de restauración de la resistencia del aislamiento después de la extinción |
| Factor de pico de TRV | 1.4 a 1.8 × tensión del sistema | Tensión máxima durante el período de recuperación |
| RRRV (Tasa de aumento) | 0.1-5 kV/μs | Determina la probabilidad de re-ignición |
| Tasa de erosión del contacto | 0.01-1 mm por 1000 operaciones | Afecta los intervalos de mantenimiento y la vida útil del contacto |
Preguntas Frecuentes
P: ¿Por qué los interruptores automáticos no eliminan completamente los arcos durante la desconexión?
R: En los sistemas de CA, los arcos controlados son esenciales para una interrupción segura de la corriente. La eliminación de arcos causaría que la energía inductiva cree sobretensiones peligrosas. El arco proporciona una trayectoria conductora gestionada que permite que la energía regrese de forma segura a la fuente hasta que la corriente alcance naturalmente cero, evitando daños al equipo e inestabilidad del sistema.
P: ¿Cuál es la diferencia entre TRV y RRRV en el funcionamiento del interruptor automático?
R: TRV (Tensión de recuperación transitoria) es la tensión oscilatoria total que aparece a través de los contactos del interruptor después de la extinción del arco. RRRV (Tasa de aumento de la tensión de recuperación) mide específicamente la rapidez con la que aumenta inicialmente esta tensión, expresada en kV/μs. RRRV es crítico porque si la tensión aumenta más rápido de lo que se recupera la resistencia dieléctrica, se produce una re-ignición del arco.
P: ¿Cómo extinguen los interruptores automáticos de vacío los arcos sin gas ni aceite?
R: Los interruptores automáticos de vacío utilizan vapor de metal de la erosión del contacto como medio de arco. En alto vacío (10⁻⁴ a 10⁻⁷ Pa), el vapor de metal se difunde y se condensa rápidamente en las superficies de contacto y los blindajes. El entorno de vacío proporciona una excelente recuperación del aislamiento (hasta 20 kV/μs), lo que permite la extinción del arco en el primer cruce por cero de la corriente.
P: ¿Qué factores determinan el tiempo mínimo de arco en un interruptor automático?
R: El tiempo mínimo de arco depende de la velocidad de apertura del contacto, la distancia de separación requerida, las propiedades del medio de extinción del arco y el nivel de tensión del sistema. Un tiempo de arco insuficiente resulta en un espacio de contacto inadecuado o un enfriamiento incompleto, lo que provoca una re-ignición cuando aparece la tensión de recuperación. Los sistemas trifásicos requieren la consideración de las diferencias de ángulo de fase para la operación mecánica simultánea.
P: ¿Por qué los interruptores automáticos de alta tensión requieren métodos de extinción de arco más sofisticados?
R: Las tensiones más altas crean arcos más largos y energéticos con mayor ionización. La mayor densidad de energía requiere mecanismos de enfriamiento mejorados, un recorrido de contacto más largo y medios de extinción de arco superiores. Los sistemas de alta tensión también generan amplitudes de TRV y tasas de RRRV más altas, lo que exige una recuperación dieléctrica más rápida y una mayor capacidad de resistencia para evitar fallas catastróficas de re-ignición.
Conclusión: La ciencia detrás de la protección segura del circuito
La comprensión de los cuatro procesos clave de la desconexión del interruptor automático (separación de contactos y establecimiento del arco, mantenimiento del arco y retorno de energía, cruce por cero de la corriente y extinción, y resistencia a TRV) revela por qué los arcos eléctricos controlados son fundamentales para la protección del sistema eléctrico en lugar de defectos de diseño para eliminar.
Los diseños avanzados de interruptores automáticos de VIOX Electric incorporan tecnologías de gestión de arco de última generación, materiales de contacto optimizados y cámaras de arco diseñadas con precisión para garantizar una protección confiable en todas las condiciones de funcionamiento. Al gestionar la energía del arco de manera eficaz y resistir el TRV dentro de los estándares internacionales, los interruptores automáticos de VIOX brindan la seguridad, la confiabilidad y la longevidad que exigen los sistemas eléctricos modernos.
Para especificaciones técnicas, orientación sobre aplicaciones o soluciones de interruptores automáticos personalizados, póngase en contacto con el equipo de ingeniería de VIOX Electric para analizar sus requisitos de protección específicos.
