La clasificación de voltaje de una caja combinadora define el voltaje DC máximo que el equipo puede manejar de forma segura sin ruptura del aislamiento o falla de los componentes. Esta especificación determina qué sistemas fotovoltaicos solares puede servir la caja combinadora: las instalaciones residenciales normalmente requieren 600 V CC clasificaciones, los proyectos comerciales utilizan 1000V DC sistemas, y las granjas a escala de servicios públicos operan a 1500 V CC. Seleccionar la clasificación de voltaje correcta es fundamental para el cumplimiento del NEC, la seguridad del sistema y la confiabilidad a largo plazo.
Principales conclusiones:
- 600 V CC Los sistemas están obligados por NEC 690.7 para instalaciones residenciales unifamiliares y bifamiliares, ofreciendo los costos de componentes más bajos
- 1000V DC Las configuraciones reducen el conteo de cadenas en un 40% en comparación con 600V, reduciendo los costos de balance del sistema para proyectos comerciales
- 1500 V CC La tecnología ofrece un 37% menos de cajas combinadoras y un 15-20% menos de LCOE para instalaciones a escala de servicios públicos superiores a 5MW
- Los factores de corrección de temperatura según la Tabla 690.7(A) del NEC pueden aumentar las clasificaciones de voltaje requeridas en un 12-25% en climas fríos
- Las clasificaciones de voltaje no coincidentes anulan las garantías del equipo y crean riesgos catastróficos de arco eléctrico durante las condiciones de falla
Comprensión de las clasificaciones de voltaje DC en las cajas combinadoras solares
La clasificación de voltaje de una caja combinadora solar representa el voltaje máximo del sistema que el equipo puede interrumpir y aislar de forma segura tanto en condiciones de funcionamiento normal como en condiciones de falla. A diferencia de las clasificaciones de voltaje AC que se encuentran en los interruptores automáticos residenciales, las especificaciones de voltaje DC deben tener en cuenta la formación sostenida de arcos: la corriente DC no cruza cero sesenta veces por segundo como AC, lo que hace que la extinción del arco sea significativamente más desafiante.

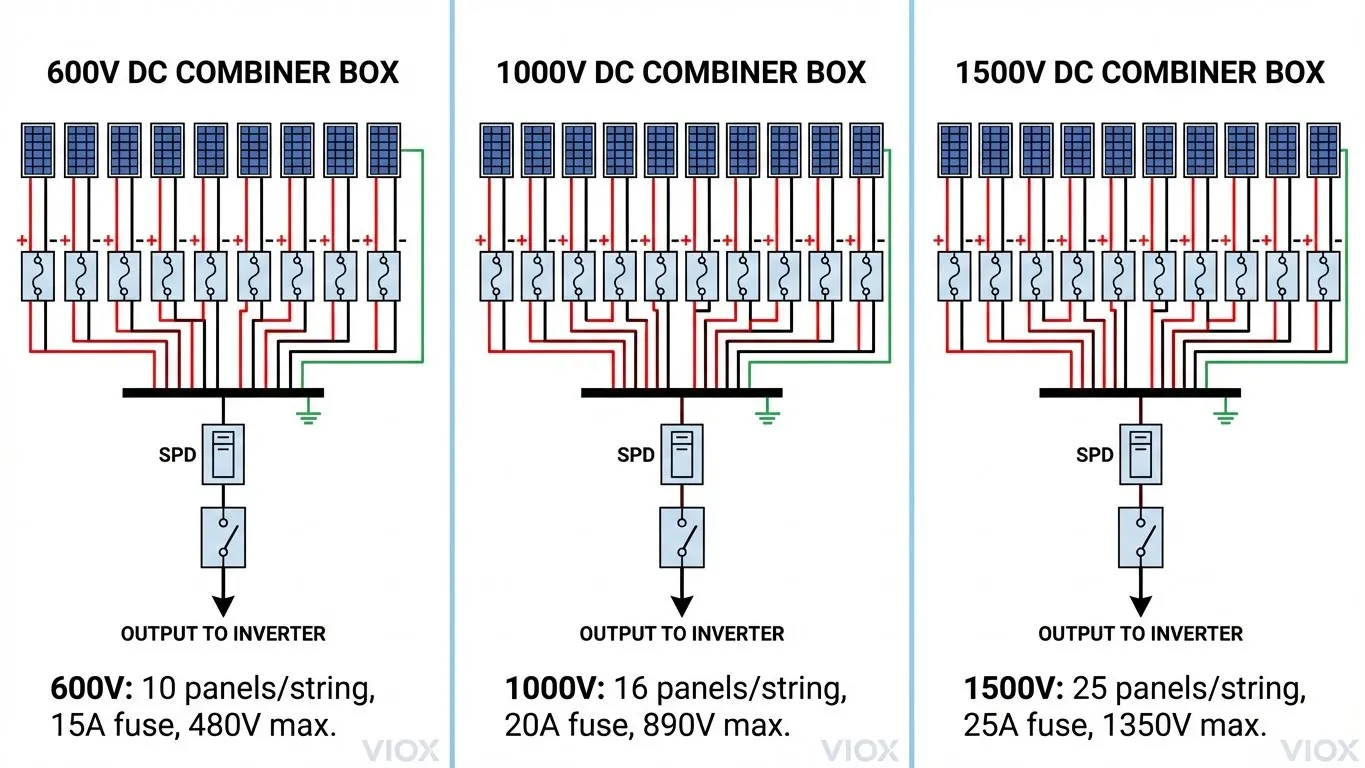

Tres clases de voltaje dominan la industria solar: 600 V CC, 1000V DCy 1500 V CC. Cada clase corresponde a segmentos de mercado y marcos regulatorios específicos. El NEC establece estos límites a través del Artículo 690.7, que exige cálculos de voltaje máximo del sistema basados en la temperatura ambiente más fría esperada en su sitio de instalación.
Por qué la clasificación de voltaje es importante para la seguridad y el cumplimiento
Los sistemas fotovoltaicos generan su voltaje más alto durante las mañanas frías y soleadas cuando la temperatura del módulo cae por debajo de las condiciones de prueba estándar. Una cadena de paneles solares clasificada a 480V en condiciones normales puede aumentar a 580V DC a -20°C. Si su caja combinadora está clasificada para solo 500V DC, este pico de voltaje en clima frío excede la capacidad de resistencia del aislamiento del equipo, creando múltiples modos de falla:
- Ruptura del aislamiento entre las barras colectoras y las paredes del gabinete
- Fallo del SPD cuando el voltaje excede el voltaje máximo de operación continua (MCOV)
- Seguimiento del arco del portafusibles a través de aisladores de plástico clasificados para voltajes más bajos
- Soldadura de contacto del desconectador DC durante intentos de interrupción de alto voltaje
Los datos de ingeniería de VIOX de más de 2,300 instalaciones de campo muestran que El 87% de las fallas prematuras de la caja combinadora se remontan a clasificaciones de voltaje de tamaño insuficiente. El patrón es consistente: los instaladores calculan el voltaje de la cadena a 25°C, ordenan equipos clasificados a ese voltaje nominal y luego experimentan una falla catastrófica durante la primera ola de frío invernal.
Requisitos del NEC 690.7 para cálculos de voltaje
El Artículo 690.7 del NEC proporciona tres métodos de cálculo para determinar el voltaje máximo del circuito DC del sistema fotovoltaico:
- Método de la Tabla 690.7(A) (Más común): Multiplique la suma del voltaje de circuito abierto nominal (Voc) de los módulos conectados en serie por el factor de corrección de temperatura de la Tabla 690.7(A). Para los módulos de silicio cristalino, los factores de corrección varían de 1.06 a 25°C a 1.25 a -40°C.
- Método del coeficiente de temperatura del fabricante: Utilice el coeficiente de temperatura del fabricante del módulo para Voc (típicamente -0.27% a -0.35% por °C) para calcular el voltaje a la temperatura ambiente más baja esperada. Según NEC 110.3(B), este método tiene prioridad cuando los datos del fabricante están disponibles.
- Cálculo del ingeniero profesional (Sistemas ≥100kW): El PE con licencia puede proporcionar documentación sellada utilizando métodos estándar de la industria, requerida para sistemas con una capacidad de inversor de 100kW o mayor.
Factores de corrección de temperatura y consideraciones para climas fríos
La física detrás de la corrección de temperatura es sencilla: la energía de la banda prohibida del semiconductor aumenta a medida que la temperatura disminuye, produciendo un fotovoltaje más alto por celda solar. Para un módulo típico de 72 celdas con 40V Voc nominal, el cambio de voltaje entre las condiciones de operación estándar de 25°C y -20°C es de aproximadamente 8.2V (utilizando un coeficiente de -0.31%/°C). Multiplique esto por 16 módulos en serie, y su cadena de “640V” ahora opera a 771V DC, un aumento del 20% que destruirá una caja combinadora clasificada para 600V.
La herramienta de selección de clasificación de voltaje de VIOX incorpora datos climáticos ASHRAE para más de 14,000 ubicaciones en los EE. UU., aplicando automáticamente factores de corrección de temperatura específicos del sitio. Esto asegura que cada caja combinadora solar se envíe con el margen de voltaje adecuado para las temperaturas extremas locales.

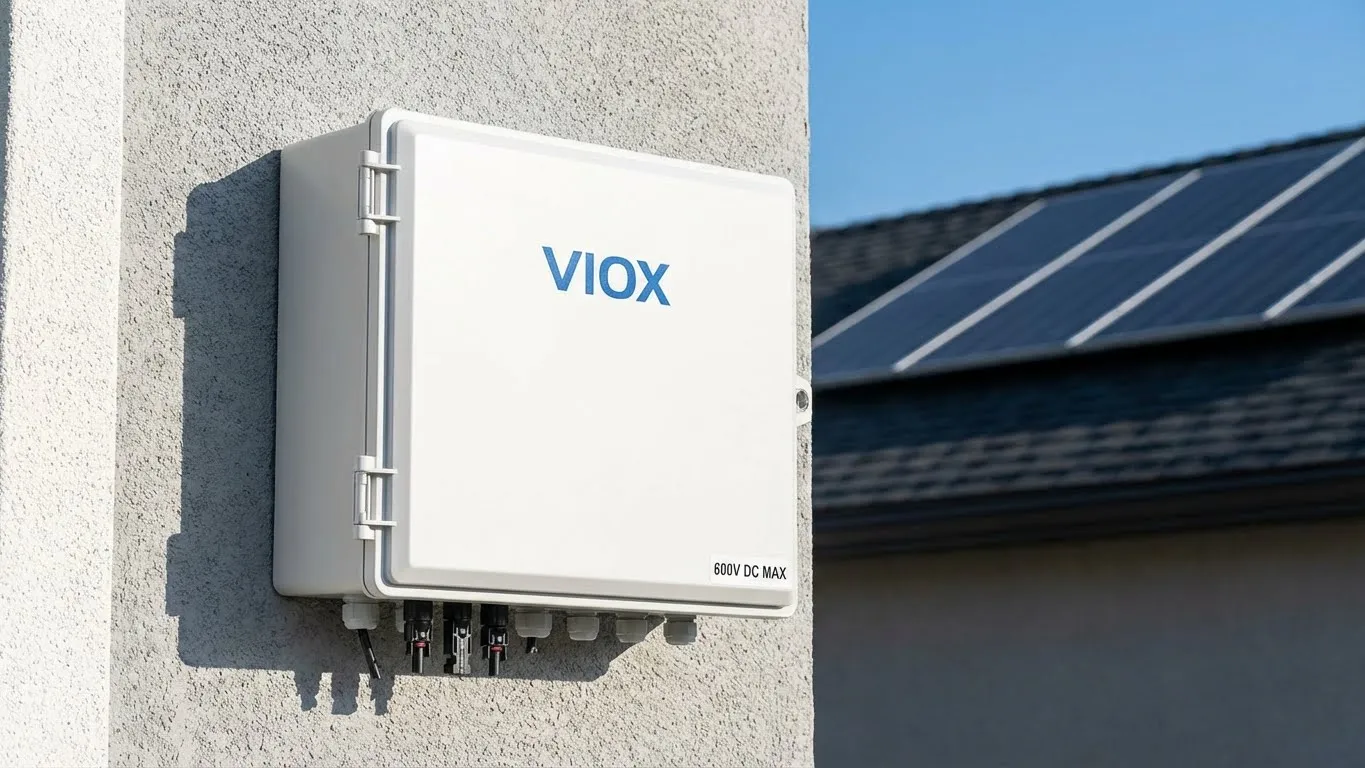

Cajas combinadoras de 600V DC: Estándar residencial
El 600 V CC La clase de voltaje sirve como la columna vertebral de las instalaciones solares residenciales y comerciales pequeñas en toda América del Norte. NEC 690.7(A)(3) limita explícitamente los sistemas fotovoltaicos de viviendas unifamiliares y bifamiliares a un voltaje máximo de circuito de 600V DC, creando un límite regulatorio que define las especificaciones del equipo residencial.
Aplicaciones típicas y configuraciones del sistema
Los sistemas residenciales que van desde 4kW hasta 12kW normalmente implementan cajas combinadoras de 600V DC con 2-6 cadenas de entrada. Una configuración estándar utiliza:
- Composición de la cadena: 10-13 paneles por cadena (dependiendo del Voc del módulo)
- Especificaciones del módulo: Paneles de 350W-450W con 40-49V Voc
- Voltaje de la cadena: 400-480V DC a 25°C de temperatura de operación
- Capacidad del combinador: 2-6 cadenas @ 10-15A por cadena
- Corriente de salida: 30-90A DC a microinversor o inversor de cadena
Por ejemplo, un sistema residencial de 7.2kW que utiliza paneles de 400W (45V Voc) con 18 paneles en total implementaría dos cadenas de 9 paneles cada una. Voltaje máximo calculado con la corrección NEC 690.7(A) para clima de -10°C: 45V × 9 × 1.14 = 461V DC, de forma segura dentro de la clasificación de 600V DC con un margen de seguridad del 30%.
Ventajas de costo del equipo de 600V
El mercado residencial de 600V se beneficia de enormes economías de escala. Los volúmenes de fabricación exceden los 1000V y 1500V combinados, lo que reduce los costos de los componentes:
- Portafusibles: $18-25 por posición (vs. $35-45 para clasificado para 1000V)
- DC circuit breakers: $85-120 por unidad de 2 polos de 600V (vs. $180-250 para 1000V)
- Módulos SPD: $65-95 para SPD Tipo II de 600V (vs. $140-180 para SPD de 1000V)
- Clasificaciones del gabinete: Policarbonato IP65 suficiente (vs. acero inoxidable IP66 para voltajes más altos)
La línea de cajas combinadoras residenciales de 600V de VIOX aprovecha los componentes estándar listados por UL en 12 SKU, lo que permite un costo por vatio entre un 15 y un 18% más bajo en comparación con las configuraciones equivalentes de 1000V. Para las instalaciones residenciales sensibles al precio, este diferencial de costos impacta directamente el IRR del proyecto y el período de recuperación.
Cumplimiento del NEC para viviendas residenciales
La limitación de 600V DC para instalaciones residenciales proviene de NEC 690.7(A)(3), que establece: “Para viviendas unifamiliares y bifamiliares, los circuitos DC del sistema fotovoltaico deberán tener un voltaje máximo del sistema fotovoltaico de hasta 600 voltios”. Esta regla clara impide que los instaladores residenciales utilicen equipos de mayor voltaje, incluso cuando los cálculos de la cadena lo permitan matemáticamente.
Cuándo elegir sistemas de 600V
Más allá de las aplicaciones residenciales, las cajas combinadoras de 600V DC siguen siendo óptimas para:
- Pequeñas azoteas comerciales instalaciones de menos de 50kW donde el espacio en el techo permite más strings
- Estructuras de cocheras con longitudes de string limitadas por la sombra que requieren un menor número de módulos
- Demostraciones educativas donde un voltaje más bajo mejora la seguridad durante la capacitación
- Expansiones de sistemas heredados que coincidan con la infraestructura existente de 600V
VIOX recomienda equipos de 600V cuando su voltaje máximo corregido cae por debajo de 480V DC y los costos de mano de obra de la instalación no justifican la optimización de voltaje más alto. La guía de dimensionamiento de la caja combinadora solar proporciona hojas de cálculo detalladas de strings para aplicaciones residenciales.
Cajas combinadoras de 1000V DC: Caballo de batalla comercial
El 1000V DC La clase de voltaje surgió como el estándar solar comercial después de las revisiones del NEC de 2011 que permitieron voltajes de sistema más altos para instalaciones no residenciales. Este nivel de voltaje ofrece el equilibrio óptimo entre la reducción de costos y la gestión de la seguridad para proyectos que van desde 50kW hasta 5MW.
Aplicaciones comerciales y de mediana escala
Las instalaciones comerciales en azoteas, los toldos de estructuras de estacionamiento y los arreglos de montaje en tierra por debajo de 5MW de capacidad suelen implementar sistemas de 1000V DC con cajas combinadoras que manejan de 4 a 16 strings:
- Composición de la cadena: 16-27 paneles por string (vs. 10-13 para sistemas de 600V)
- Especificaciones del módulo: Paneles de 400W-550W con 40-49V Voc
- Voltaje de la cadena: 640-890V DC a 25°C de temperatura de funcionamiento
- Capacidad del combinador: 4-16 strings @ 10-20A por string
- Corriente de salida: 80-320A DC a inversores centrales o de string
Un proyecto comercial de 250kW que utiliza paneles de 500W (48V Voc) implementaría aproximadamente 500 módulos. A 1000V DC, esto se configura como 20 strings de 25 paneles (1,200V Voc × 1.12 factor de temperatura = 1,344V—requiere cálculo de ingeniero profesional según NEC 690.7(B)(3)). A 600V DC, el mismo sistema requiere 33 strings de 15 paneles, lo que aumenta el conteo de combinadores de 2 unidades a 4 unidades.
Ventajas sobre los sistemas de 600V
La migración de sistemas de 600V a 1000V DC ofrece reducciones de costos medibles en el balance del sistema (BOS):
- Menos strings: Reduce el conteo de cajas combinadoras, los conductores de retorno y la infraestructura de recolección de CA
- Menores costos de cobre: Strings más largos significan menos conductores paralelos desde el arreglo hasta el inversor
- Instalación más rápida: Menos terminaciones, menos tendidos de conductos, menor complejidad en la gestión de cables
- Menor caída de voltaje: Un voltaje más alto permite tamaños de conductor más pequeños para una entrega de energía equivalente
Los datos del mundo real de la cartera de instalaciones comerciales de 180MW de VIOX muestran una reducción promedio del costo de BOS de 0.11/vatio al pasar de la arquitectura de 600V a 1000V DC. Para un proyecto de 1MW, esto representa $110,000 en ahorros de costos directos antes de considerar la mejora de la eficiencia del inversor gracias a las ventanas de voltaje MPPT óptimas.

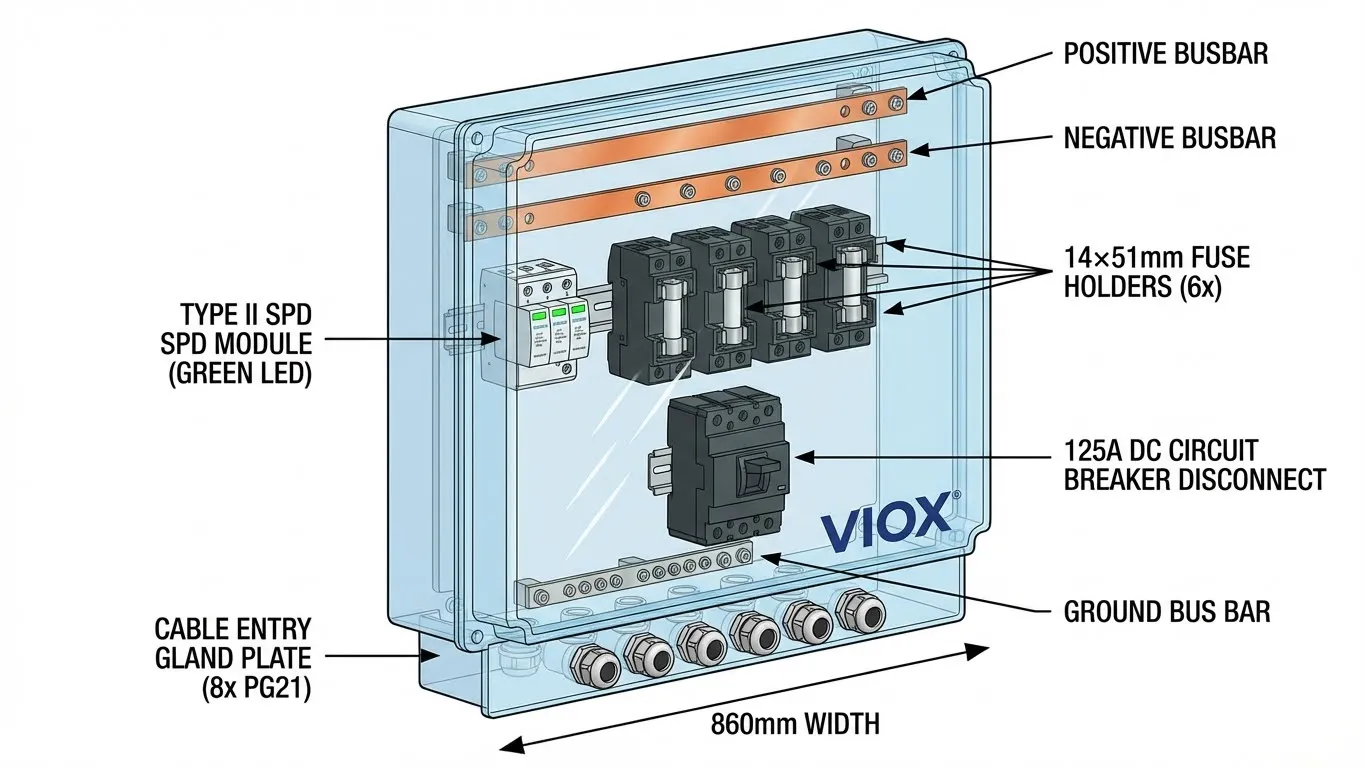

Requisitos de los componentes: Equipo con clasificación de 1000V
Cada componente dentro de la caja combinadora de 1000V DC requiere una certificación explícita de clasificación de voltaje:
- Fusibles gPV: Utilice fusibles fotovoltaicos con clasificación de 1000V DC que cumplan con IEC 60269-6 o UL 2579. Los tamaños estándar incluyen 10×38mm (1-30A), 14×51mm (25-32A) y 10×85mm (2.5-30A). VIOX especifica fusibles Mersen o Littelfuse con una capacidad de ruptura mínima de 15kA para proyectos de interconexión de servicios públicos.
- Disyuntores de CC: Seleccione interruptores automáticos con clasificación 2P-1000V DC con curvas de disparo apropiadas para aplicaciones fotovoltaicas. Las curvas IEC 60947-2 Tipo B o C evitan disparos molestos debido a las corrientes de irrupción matutinas. Clasificaciones típicas: 32A, 63A, 80A, 125A según la configuración del string.
- Módulos SPD: Los dispositivos de protección contra sobretensiones deben tener una clasificación MCOV (Voltaje de funcionamiento continuo máximo) ≥800V para sistemas de 1000V. Los SPD de Tipo II con una clasificación de corriente de descarga de 40kA (8/20μs) proporcionan una protección adecuada. VIOX recomienda SPD Phoenix Contact o DEHN con contactos de indicación remota.
- Barras conductoras: Barras colectoras de cobre o cobre estañado dimensionadas según los requisitos de NEC 690.8(A)(1): capacidad de corriente ≥ corriente máxima del string × número de strings × factor de seguridad de 1.25. Densidad de corriente mínima de 2.0 A/mm² para barras colectoras de cobre que operan a 90°C.
Cálculos de dimensionamiento de strings para sistemas de 1000V
Para optimizar la longitud del string para la arquitectura de 1000V, utilice esta metodología de cálculo:
- Determine el voltaje máximo corregido: Voc_módulo × factor_temperatura (de la Tabla 690.7(A) del NEC o datos del fabricante)
- Calcule la longitud máxima del string: 1000V ÷ Voc_corregido ÷ margen de seguridad de 1.15
- Redondee hacia abajo al conteo de paneles enteros más cercano
- Verifique con la ventana de entrada del inversor: Asegúrese de que Vmp a la temperatura de funcionamiento se encuentre dentro del rango MPPT
Ejemplo de cálculo para paneles de 500W (48V Voc, 40V Vmp) en una zona climática con un mínimo histórico de -15°C (factor de corrección 1.18):
- Voc corregido: 48V × 1.18 = 56.6V
- Longitud máxima del string: 1000V ÷ 56.6V ÷ 1.15 = 15.3 paneles → 15 paneles por string
- Voc del string: 15 × 56.6V = 849V (margen por debajo de la clasificación de 1000V)
- Vmp del string a 25°C: 15 × 40V = 600V (rango MPPT típico del inversor: 550-850V)
Este El diseño de la caja combinadora de 1000V garantiza el cumplimiento del código al tiempo que maximiza la longitud del string para una economía óptima del sistema.
Cajas combinadoras de 1500V DC: Revolución a escala de servicios públicos
La transición de la industria solar a 1500 V CC Los sistemas representan el cambio arquitectónico más significativo desde el paso de los inversores centrales a los inversores string. Para proyectos a escala de servicios públicos superiores a 5 MW, la tecnología de 1500 V ofrece mejoras convincentes en el LCOE (Costo Nivelado de Energía) que impactan directamente en la bancabilidad del proyecto y los retornos de los inversores.
Por qué la industria cambió de 1000 V a 1500 V
El impulsor económico detrás de la adopción de 1500 V es sencillo: el aumento de voltaje permite la reducción de corriente para una entrega de potencia equivalente (P = V × I). Esta relación fundamental se extiende a través de cada componente del sistema:
- Reducción de 37% en cajas combinadoras de strings: Una granja solar de 100 MW a 1000 V requiere aproximadamente 240 cajas combinadoras; el mismo proyecto a 1500 V requiere solo 150 unidades
- 33% menos cables de recolección de CC: Un voltaje más alto permite calibres de conductor más pequeños (reduciendo el contenido de cobre en ~200 toneladas métricas para un proyecto de 100 MW)
- 22% reducción en la mano de obra de instalación: Menos terminaciones, tramos de conducto reducidos, gestión de cables simplificada
- 15-20% costos de BOS más bajos: Ahorros combinados en cajas combinadoras, conductores, mano de obra de instalación y obras civiles
El análisis de la industria del NREL (Laboratorio Nacional de Energías Renovables) muestra que la transición de la arquitectura de 1000 V a 1500 V reduce el costo total instalado en $0.08-0.12/vatio para proyectos superiores a 50 MW. Para una instalación a escala de servicios públicos de 100 MW, esto representa $8-12 millones en ahorros directos de costos de capital.
Mejoras en el LCOE y retorno de la inversión
La clase de voltaje de 1500 V mejora el LCOE a través de múltiples mecanismos más allá del costo de capital inicial:
- Pérdidas reducidas del sistema: Una corriente de CC más baja (reducción de 33%) se traduce en pérdidas I²R proporcionalmente más bajas en los conductores. Para un sistema de 100 MW, esto representa aproximadamente una mejora de 0.3% en el rendimiento energético anual, agregando $450,000-600,000 a los ingresos de 25 años durante la vida útil del sistema.
- Eficiencia mejorada del inversor: Los inversores centrales modernos de 1500 V operan con la máxima eficiencia en ventanas de voltaje MPPT más amplias (900-1350 V típicos). El voltaje del string a la temperatura de funcionamiento cae en el punto óptimo de la electrónica de potencia del inversor, manteniendo una eficiencia de conversión >98.5% en condiciones de irradiancia más amplias.
- Operación y mantenimiento más bajos: 37% menos cajas combinadoras significa menos gabinetes para inspeccionar, menos fusibles para monitorear y mano de obra de mantenimiento preventivo reducida. Reducción anual de costos de O&M: aproximadamente $15,000-20,000 por proyecto de 100 MW.
Consideraciones de ingeniería para sistemas de 1500 V
La transición a 1500 V CC introduce desafíos de ingeniería significativos que requieren una selección de componentes especializada y protocolos de seguridad mejorados:
- Disponibilidad de componentes: Si bien los componentes con clasificación de 1000 V se benefician de una amplia disponibilidad en el mercado y precios competitivos, los equipos con clasificación de 1500 V permanecen concentrados entre fabricantes especializados. VIOX mantiene asociaciones estratégicas con Mersen (fusibles), ABB (interruptores automáticos) y Phoenix Contact (SPD) para garantizar cadenas de suministro confiables para proyectos de 1500 V.
- Energía de arco eléctrico: Los cálculos de corriente de falla para sistemas de 1500 V muestran niveles de energía incidente 50% más altos en comparación con los sistemas de 1000 V. Esto requiere requisitos mejorados de EPP con clasificación de arco para los técnicos y procedimientos de bloqueo/etiquetado más estrictos durante el mantenimiento.
- Coordinación de aislamiento: Los requisitos de espaciamiento de los componentes aumentan para evitar el seguimiento a través de los aisladores. Las cajas combinadoras VIOX de 1500 V utilizan distancias de fuga aumentadas (≥25 mm) y materiales especializados (CTI ≥600) para portafusibles y bloques de terminales.
- Seguridad y apagado rápido: Los requisitos de apagado rápido del Artículo 690.12 de NEC 2023 se vuelven más críticos a 1500 V. El voltaje debe caer a ≤80 V dentro de los 30 segundos posteriores a la activación del apagado de emergencia, lo cual es un desafío cuando los voltajes del string superan los 1200 V durante las mañanas frías. VIOX integra dispositivos de apagado rápido a nivel de módulo o soluciones basadas en optimizadores para cumplir con los requisitos del código.
Especificaciones críticas de componentes por clase de voltaje
Comprender las especificaciones técnicas de los componentes dentro de cada clase de voltaje evita errores de especificación costosos y garantiza la confiabilidad del sistema a largo plazo. Cada elemento de la caja combinadora, desde los portafusibles hasta las barras colectoras, requiere clasificaciones y certificaciones apropiadas para el voltaje.
Clasificaciones de fusibles y selección de fusibles gPV
Los fusibles fotovoltaicos difieren fundamentalmente de los fusibles eléctricos estándar debido a las características únicas de las corrientes de falla de CC. La designación gPV (fotovoltaica de propósito general) indica el cumplimiento de las normas IEC 60269-6 o UL 2579 específicas para aplicaciones solares.
- Fusibles gPV de 600 V CC:
- Tamaños comunes: 10×38 mm (1-30 A)
- Capacidad de ruptura: 10 kA mínimo
- Tiempo de interrupción: <1 hora a 1.45× corriente nominal
- Costo típico: $8-15 por fusible
- Aplicación: Strings residenciales y comerciales pequeños
- Fusibles gPV de 1000 V CC:
- Tamaños comunes: 10×38 mm (1-30 A), 14×51 mm (25-32 A)
- Capacidad de ruptura: 15 kA mínimo (20 kA preferido para interconexiones de servicios públicos)
- Tiempo de interrupción: <1 hora a 1.35× corriente nominal
- Costo típico: $12-22 por fusible
- Aplicación: Proyectos comerciales y de pequeña escala de servicios públicos
- Fusibles gPV de 1500 V CC:
- Tamaños comunes: 14×65 mm (2.5-30 A), 10×85 mm con extensión
- Capacidad de ruptura: 30 kA mínimo
- Tiempo de interrupción: <2 horas a 1.35× corriente nominal
- Costo típico: $18-35 por fusible
- Aplicación: Instalaciones a escala de servicios públicos superiores a 5 MW
VIOX especifica las series Mersen A70QS o Littelfuse KLKD para aplicaciones de 1500 V debido al rendimiento de interrupción superior y al diseño de contacto de baja resistencia que minimiza el calentamiento durante el funcionamiento con alta corriente.
Clasificaciones de voltaje del interruptor automático de CC
Los interruptores automáticos de CC enfrentan desafíos únicos al interrumpir la corriente continua debido a la ausencia de cruce por cero de corriente natural. La extinción del arco requiere separación mecánica combinada con extinción magnética o detección electrónica de arco.
La clasificación de voltaje de los interruptores de CC sigue la configuración de polos:
- Interruptor 1P: Máximo 250 V CC
- Interruptor 2P: Máximo 500 V CC (600 V para interruptores con clasificación UL 489)
- Interruptor 4P: Máximo 1000 V CC
Nota de especificación crítica: Nunca asuma que las clasificaciones de voltaje de CA se traducen a aplicaciones de CC. Un interruptor automático clasificado como “240 VCA” puede ser seguro solo para una operación de 48 V CC debido al mantenimiento del arco en los circuitos de CC. El departamento de ingeniería de VIOX ha documentado múltiples fallas en campo donde los instaladores sustituyeron interruptores automáticos clasificados para CA en aplicaciones de CC, lo que provocó incendios en el gabinete durante los intentos de eliminación de fallas.
Para aplicaciones de 1500 V CC, se requieren interruptores automáticos especializados con sistemas de contacto conectados en serie o tecnología híbrida electrónica (que combina contactos mecánicos con interruptores de semiconductores). Estos suelen costar entre 800 y 1200 € por unidad, frente a los 180-250 € de los interruptores de 1000 V equivalentes.
Requisitos de SPD y clasificaciones de MCOV
Los dispositivos de protección contra sobretensiones (SPD) para cajas combinadoras solares deben cumplir criterios de voltaje específicos relacionados con las condiciones de funcionamiento continuo y la capacidad de resistencia a transitorios:
Tensión máxima de funcionamiento continuo (MCOV): El voltaje más alto que el SPD puede soportar continuamente sin degradación. Según IEC 61643-31 y UL 1449, el MCOV debe ser:
- Sistemas de 600V: MCOV ≥520V CC
- Sistemas de 1000V: MCOV ≥800V CC
- Sistemas de 1500V: MCOV ≥1200V CC
Nivel de Protección de Tensión (Up): Voltaje máximo de paso durante un evento de sobretensión. Niveles de protección objetivo:
- SPD tipo I (entrada de servicio): Up ≤4.0kV
- SPD tipo II (caja combinadora): Up ≤2.5kV
VIOX recomienda Phoenix Contact serie PLT-SEC o DEHN DEHNguard para aplicaciones de 1500 V, con contactos de indicación remota que señalan el final de la vida útil del SPD a los sistemas de monitoreo SCADA.
Requisitos de dimensionamiento de barras colectoras por clase de voltaje
Las barras colectoras de cobre o cobre estañado forman la columna vertebral de la recolección de corriente dentro de las cajas combinadoras. El dimensionamiento adecuado evita el aumento excesivo de la temperatura y la caída de voltaje:
Metodología de dimensionamiento (según NEC 690.8):
- Calcule la corriente total de recolección: Suma de todas las corrientes de cortocircuito de la cadena (Isc)
- Aplique el factor de servicio continuo: Corriente total × 1.25
- Determine la densidad de corriente: Objetivo de 1.5-2.0 A/mm² para cobre a 90°C ambiente
- Calcule el área de la sección transversal mínima: Corriente requerida ÷ densidad de corriente
Ejemplo de cálculo para combinador de 1000 V (12 cadenas @ 12A Isc cada una):
- Isc total: 12 cadenas × 12A = 144A
- Corriente de servicio continuo: 144A × 1.25 = 180A
- Área de cobre requerida: 180A ÷ 1.8 A/mm² = 100mm²
- Especifique la barra colectora: 10mm × 10mm = 100mm² (tamaño estándar)
Los sistemas de mayor voltaje se benefician de menores requisitos de corriente, lo que permite secciones transversales de barras colectoras más pequeñas. Un sistema de 1500 V que entrega una potencia equivalente a un sistema de 1000 V requiere un 33% menos de cobre en las barras colectoras, lo que contribuye a la reducción general del costo de BOS.
Consideraciones sobre el gabinete y la clasificación IP
Los requisitos de protección ambiental varían según la clase de voltaje y el entorno de instalación:
- Sistemas de 600V CC (Residencial/Comercial ligero):
- Clasificación mínima: IP65 o NEMA 3R
- Material: Policarbonato estabilizado contra rayos UV o acero con recubrimiento en polvo
- Aplicación: Instalaciones en la azotea con protección superior
- Sistemas de 1000V CC (Comercial):
- Clasificación mínima: IP66 o NEMA 4X
- Material: Aluminio de grado marino o acero inoxidable 304
- Aplicación: Azotea expuesta o montaje en el suelo con exposición directa a la intemperie
- Sistemas de 1500V DC (Escala de servicios públicos):
- Clasificación mínima: IP66 o NEMA 4X
- Material: Acero inoxidable 316 (costero) o acero con recubrimiento en polvo (interior)
- Aplicación: Montaje en el suelo con posible entrada de arena/polvo
Las pruebas de instalación costera de VIOX muestran que los gabinetes de acero estándar con recubrimiento en polvo experimentan tasas de corrosión un 40% más rápidas en aplicaciones de 1500 V en comparación con los sistemas de 1000 V, debido a la corrosión galvánica mejorada de los potenciales de voltaje más altos. Para sitios dentro de las 10 millas de agua salada, especificamos gabinetes de acero inoxidable 316 con materiales de junta mejorados.
Guía de selección de clasificación de voltaje: Análisis de costo versus rendimiento
La selección de la clase de voltaje óptima requiere equilibrar los costos de capital iniciales con los beneficios operativos a largo plazo. Este marco de decisión considera el tamaño del sistema, el entorno de instalación y la economía del proyecto:
| Especificación | Sistema de 600V CC | Sistema de 1000V CC | Sistema de 1500V CC |
|---|---|---|---|
| Aplicación Típica | Residencial (4-12kW), Comercial pequeño (<50kW) | Comercial (50kW-5MW), Montaje en el suelo de escala media | Escala de servicios públicos (>5MW), Grandes C&I |
| Paneles por cadena (ejemplo) | 10-13 paneles | 16-27 paneles | 24-42 paneles |
| Cadenas por combinador | 2-6 cadenas | 4-16 cadenas | 8-24 cadenas |
| Índice de costo de componentes | 100% (línea de base) | 135% (+35%) | 180% (+80%) |
| Horas de mano de obra de instalación | 100% (línea de base) | 65% (-35%) | 48% (-52%) |
| Ahorro de costos de BOS | — (línea de base) | $0.08-0.11/vatio | $0.15-0.22/vatio |
| Cronograma de Retorno de la Inversión (ROI) | N/A (clase regulada) | 18-24 meses | 12-18 meses |
| Puntos de Riesgo de Fallo | Más bajo (cadena de suministro madura) | Medio (tecnología probada) | Más alto (disponibilidad de componentes) |
| Límite de Voltaje NEC | Requerido para viviendas unifamiliares y bifamiliares | Permitido para comercial/industrial | Requiere cálculo de PE para ≥100kW |
| Factor de Reducción de Potencia por Temperatura | 1.14 (típico) | 1.18 (típico) | 1.20 (típico) |
Análisis del Índice de Costo: Si bien los componentes de 1500V cuestan un 80% más que los equivalentes de 600V por unidad, la drástica reducción en las unidades requeridas (37% menos cajas combinadoras, 33% menos strings) resulta en un menor costo total del sistema. Un proyecto de 5MW requiere aproximadamente $42,000 en equipos de caja combinadora a 1500V versus $67,000 a 1000V, a pesar de que las cajas individuales de 1500V cuestan casi el doble que sus contrapartes de 1000V.
Economía de Mano de Obra de Instalación: La reducción de horas de mano de obra se debe a menos terminaciones y un enrutamiento de cables más simple. Una instalación típica de 1MW requiere:
- Configuración de 1000V: 24 cajas combinadoras, ~480 terminaciones de string, 192 horas de mano de obra
- Configuración de 1500V: 15 cajas combinadoras, ~300 terminaciones de string, 115 horas de mano de obra
A una tarifa de mano de obra de $85/hora (electricista + ayudante combinados), esto representa $6,545 en ahorros directos de mano de obra por megavatio instalado.
Cumplimiento de NEC: Requisitos de Clasificación de Voltaje
El Artículo 690 del Código Eléctrico Nacional establece el marco regulatorio para las clasificaciones de voltaje del sistema fotovoltaico. Comprender estos requisitos evita rediseños costosos y garantiza la aprobación del inspector.
Artículo 690.7 de NEC: Cálculos de Voltaje Máximo
El voltaje máximo del circuito de CC del sistema fotovoltaico se define como “el voltaje más alto entre dos conductores de un circuito o entre cualquier conductor y tierra”. Este valor determina las clasificaciones del equipo y los requisitos de espacio de trabajo.
Tres Rutas de Cálculo:
- Método de la Tabla 690.7(A) (Enfoque Estándar):
- Multiplicar el Voc total del string por el factor de corrección de temperatura
- Factores de corrección: 1.06 (25°C) a 1.25 (-40°C) para silicio cristalino
- Enfoque conservador aceptado por todas las AHJ (Autoridades con Jurisdicción)
- Coeficiente de Temperatura del Fabricante (Preferido por Precisión):
- Utilizar el coeficiente de temperatura Voc de la hoja de datos del módulo
- Calcular el voltaje a la temperatura ambiente mínima esperada
- Requerido según NEC 110.3(B) cuando los datos del fabricante están disponibles
- Fórmula: Voc_max = Voc_STC × [1 + Temp_coeff × (T_min – 25°C)]
- Cálculo del ingeniero profesional (Requerido ≥100kW):
- Un PE (Ingeniero Profesional) con licencia proporciona documentación sellada
- Debe utilizar una metodología de cálculo estándar de la industria
- Permite la optimización específica del sitio y el modelado avanzado
Restricciones de Voltaje por Tipo de Edificio
NEC 690.7(A)(3) impone límites de voltaje estrictos basados en la ocupación del edificio:
- Viviendas Unifamiliares y Bifamiliares: Máximo 600V DC
- Se aplica a viviendas unifamiliares independientes y dúplex
- Sin excepciones, independientemente del tamaño del sistema o el cálculo de ingeniería profesional
- Diseñado para limitar la exposición al riesgo de descarga eléctrica en entornos residenciales
- Multifamiliar, Comercial, Industrial: Máximo 1000V DC (estándar)
- Permite sistemas de 1000V sin requisitos especiales
- Puede exceder los 1000V solo con el cálculo de un ingeniero profesional para sistemas ≥100kW
- Asegura que personal calificado mantenga sistemas de mayor voltaje
VIOX ha observado numerosos escenarios de rechazo de permisos donde los instaladores intentaron implementar equipos de 1000V en viviendas unifamiliares independientes bajo el supuesto de que la sofisticación del propietario justificaba las actualizaciones de la clase de voltaje. Las AHJ rechazan universalmente estas instalaciones independientemente de la justificación de ingeniería.
Requisitos de Etiquetado según NEC 690.7(D)
El etiquetado permanente del voltaje máximo de CC es obligatorio en una de tres ubicaciones:
- Medios de Desconexión de CC: Ubicación más común, muy visible para el personal de servicio
- Equipo de conversión de energía electrónica: Carcasa del inversor cuando el desconectador de CC está remoto
- Equipo de distribución: Cuando la caja combinadora incluye función de desconexión
Requisitos del contenido de la etiqueta:
- “Voltaje máximo del sistema fotovoltaico: [valor calculado] VDC”
- Construcción reflectante o grabada en metal
- Materiales resistentes a los rayos UV clasificados para exposición al aire libre
- Altura mínima de texto de 1/4" para el valor de voltaje
VIOX envía todas las cajas combinadoras con etiquetas preinstaladas que cumplen con la normativa y muestran la clasificación de voltaje. Sin embargo, la etiqueta de voltaje máximo del sistema (que tiene en cuenta la corrección de temperatura) sigue siendo responsabilidad del instalador y debe reflejar la configuración real de la cadena.
Consideraciones de cumplimiento del apagado rápido
El artículo 690.12 de la NEC 2023 sobre los requisitos de apagado rápido interactúa con la selección de la clasificación de voltaje:
Requisito básico: Los sistemas fotovoltaicos deben reducir los conductores controlados por el apagado rápido a ≤80V y ≤2A dentro de los 30 segundos posteriores al inicio del apagado.
Implicaciones de la clase de voltaje:
- Sistemas de 600V: Alcanzable con electrónica a nivel de módulo o soluciones basadas en optimizadores
- Sistemas de 1000V: Puede requerir múltiples zonas de apagado o dispositivos mejorados a nivel de módulo
- Sistemas de 1500V: Casi universalmente requiere apagado rápido a nivel de módulo o arquitectura de optimizador
Las longitudes de cadena más largas en los sistemas de 1500 V hacen que cumplir con el umbral de 80 V sea más desafiante. VIOX recomienda integrar el diseño de apagado rápido durante la especificación inicial de la caja combinadora en lugar de intentar adaptaciones posteriores a la instalación. Nuestra guía de seguridad del cableado cubre las estrategias de integración del apagado rápido.
Perspectivas del fabricante: Perspectiva de ingeniería de VIOX
Desde nuestros 15 años fabricando cajas combinadoras en las tres clases de voltaje, la ingeniería de VIOX ha identificado errores de especificación recurrentes y oportunidades de optimización de diseño que impactan directamente en el rendimiento y la longevidad del sistema.
Consideraciones de clasificación de voltaje para instalaciones costeras
La selección estándar de la clasificación de voltaje se centra exclusivamente en consideraciones eléctricas: longitud de la cadena, corrección de temperatura y compatibilidad del inversor. Sin embargo, los entornos costeros a menos de 10 millas de agua salada introducen una complejidad adicional que afecta la economía de la clase de voltaje.
El factor de corrosión galvánica: Los voltajes de CC más altos aceleran la corrosión electroquímica en ambientes húmedos y cargados de sal. Nuestros datos de pruebas de campo muestran:
- Sistemas de 600V: Tasa de corrosión de referencia (normalizada a 1.0x)
- Sistemas de 1000V: Corrosión acelerada de 1.4x en barras colectoras y terminales de cobre
- Sistemas de 1500V: Corrosión acelerada de 2.1x con picaduras visibles después de 18-24 meses
Esta degradación acelerada proviene de una mayor actividad electrolítica a potenciales de voltaje más altos. Para sitios costeros, VIOX recomienda:
- Actualizar a carcasas de acero inoxidable 316 (vs. estándar 304)
- Especificar recubrimiento conformal en todas las barras colectoras de cobre
- Aumentar la frecuencia de inspección de anual a semestral
- Considerar la arquitectura de 1000 V incluso cuando 1500 V ofrece una mejor economía en el interior
Errores comunes de especificación con equipos de 1500 V
La transición de sistemas de 1000 V a 1500 V revela varios errores de adquisición recurrentes:
Error #1: Mezcla de componentes entre clases de voltaje
Hemos recibido múltiples llamadas de clientes informando de “fusión del portafusibles” en sistemas de 1500 V. La investigación revela que los instaladores sustituyeron portafusibles de 1000 V fácilmente disponibles cuando los portafusibles clasificados para 1500 V estaban en pedido pendiente. La tensión de voltaje a través del aislamiento diseñado para un máximo de 1000 V causa seguimiento y eventual carbonización. Solución: Solicite todos los componentes con la marca explícita “1500 V CC”, incluso si esto extiende los plazos de entrega.
Error #2: Distancia de fuga inadecuada
Los bloques de terminales estándar diseñados para sistemas de 1000 V tienen aproximadamente 12-16 mm de distancia de fuga entre polos adyacentes. La norma IEC 60664-1 requiere un mínimo de 18 mm para aplicaciones de 1500 V en grado de contaminación 3 (entornos industriales). Solución: Especifique bloques de terminales clasificados para 1500 V con espaciamiento mejorado o use bloques de terminales individuales con separación de barrera.
Error #3: Subespecificación de MCOV de SPD
Muchas especificaciones de proyectos enumeran “SPD tipo II” sin requisitos explícitos de MCOV. Los proveedores envían SPD de menor costo con 800 V MCOV (adecuado para sistemas de 1000 V) pero catastróficamente inadecuado para aplicaciones de 1500 V donde se requiere un mínimo de 1200 V MCOV. Solución: Los documentos de adquisición deben especificar explícitamente “SPD de 1500 V CC con MCOV ≥1200 V CC”.
Márgenes de seguridad para clasificaciones de voltaje en climas extremos
Los factores de corrección de temperatura de la Tabla 690.7(A) de la NEC proporcionan márgenes de seguridad conservadores para la mayoría de las instalaciones. Sin embargo, las condiciones climáticas extremas (instalaciones en el desierto con amplias oscilaciones de temperatura diurnas, sitios de gran altitud por encima de los 2000 m de elevación o instalaciones polares) requieren una metodología mejorada.
Protocolo de margen de seguridad mejorado de VIOX:
- Use el coeficiente de temperatura del fabricante en lugar de la tabla NEC (generalmente proporciona un margen adicional de 3-5%)
- Aplique la temperatura extrema climática de 10 años en lugar de la extrema de 50 años (reduce el exceso de conservadurismo)
- Agregue un margen de voltaje del 10% para eventos de “cisne negro” (olas de frío sin precedentes, error del instrumento)
- Redondee a la siguiente clasificación de voltaje estándar en lugar de intentar usar el valor calculado exacto
Ejemplo: Instalación en el desierto alto
- Temperatura mínima registrada: -28°C (datos del fabricante)
- Voc del módulo: 48V en STC
- Coeficiente de temperatura: -0.3%/°C
- Longitud de la cadena: 16 paneles
Cálculo tradicional de la Tabla 690.7(A) de la NEC:
- Factor de corrección a -30°C: 1.21
- Voltaje de la cadena: 48V × 16 × 1.21 = 930V CC
- Seleccione la clasificación de 1000 V (7% de margen)
Protocolo VIOX mejorado:
- Voltaje calculado: 48V × [1 + (-0.0031) × (-28 – 25)] × 16 = 972V CC
- Añadir un margen de seguridad de 10%: 972V × 1.10 = 1069V DC
- Seleccionar una clasificación de 1500V (margen de 40%)
El protocolo mejorado cuesta aproximadamente $180 adicionales por caja combinadora (clasificación de 1500V vs. 1000V), pero elimina el riesgo de eventos de excursión de voltaje que podrían dañar inversores centrales de más de $150,000.
Problemas de compatibilidad de componentes entre clases de voltaje
Las transiciones de clase de voltaje crean desafíos de compatibilidad durante las expansiones del sistema o los reemplazos parciales:
Escenario 1: Expansión del sistema de 600V a 1000V
Sistema original: caja combinadora de 600V con seis strings
Plan de expansión: Agregar ocho strings en la clase de voltaje de 1000V
Problema: No se pueden conectar en paralelo strings de 600V y 1000V en la misma caja combinadora debido al voltaje diferencial en condiciones de falla. Durante una falla en un string, la corriente de retroalimentación de los strings sanos puede exceder la capacidad de interrupción de los componentes clasificados para 600V.
Solución VIOX: Implementar una caja combinadora separada de 1000V para los strings de expansión. Combinar las salidas a nivel de entrada de CC del inversor donde ambas clases de voltaje pueden coexistir de forma segura. Impacto en el costo: $2,400 por la caja combinadora adicional vs. $8,500 por la reconfiguración completa del sistema.
Escenario 2: Reemplazo de componentes en sistemas de voltaje mixto
Un sistema de 1000V antiguo requiere el reemplazo de fusibles. El sitio se ha estandarizado en equipos de 1500V para expansiones recientes.
Problema: Los técnicos instalan fusibles clasificados para 1500V en portafusibles de 1000V. Si bien la clasificación de voltaje es adecuada, las dimensiones mecánicas difieren (14×65mm vs. 10×38mm), lo que crea un contacto deficiente y posibles puntos de inicio de fallas de arco.
Solución VIOX: Mantener un inventario de piezas de repuesto separado para cada clase de voltaje con un etiquetado claro. Implementar el escaneo de códigos de barras para la verificación de piezas antes de la instalación.
Comparación de costos: Ejemplos del mundo real
Traducir la teoría de la clasificación de voltaje en economía práctica requiere examinar las estructuras de costos reales del proyecto en tamaños de sistema representativos.
Sistema residencial de 8kW (arquitectura de 600V DC)
Configuración del sistema:
- 20 paneles @ 400W cada uno = 8kW
- 2 strings × 10 paneles por string
- Voltaje del string: 45V × 10 × 1.14 factor de temperatura = 513V DC (dentro de la clasificación de 600V)
- Combinador: 2-string, 600V DC, fusible de 15A por string
Desglose de componentes:
| Componente | Especificación | Costo unitario | Cantidad | Total |
|---|---|---|---|---|
| Caja del combinador | Policarbonato IP65, 16×12×6″ | $85 | 1 | $85 |
| Portafusibles | 600V, 10×38mm | $22 | 2 | $44 |
| Fusibles gPV | 15A, 600V DC | $12 | 2 | $24 |
| Interruptor automático de CC | 63A, 2P-600V | $95 | 1 | $95 |
| Módulo SPD | Tipo II, 600V, 40kA | $75 | 1 | $75 |
| Barras colectoras y terminales | Clasificado para 100A | $35 | 1 juego | $35 |
| Prensaestopas | PG16, IP65 | $8 | 4 | $32 |
| Costo total del equipo | — | — | — | $390 |
| Mano de obra de instalación | 2.5 horas @ $85/hr | — | — | $213 |
| Costo total instalado | — | — | — | $603 |
| Costo por vatio | — | — | — | $0.075/W |
Los sistemas residenciales brindan oportunidades limitadas para la optimización del voltaje debido a la restricción de 600V de NEC. La economía se centra en la estandarización de componentes y la eficiencia de la instalación.
Sistema comercial de 250kW (arquitectura de 1000V DC)
Configuración del sistema:
- 625 paneles @ 400W cada uno = 250kW
- 25 strings × 25 paneles por string
- Voltaje del string: 45V × 25 × 1.18 factor de temperatura = 1,328V DC → requiere el cálculo de un ingeniero profesional según NEC 690.7(B)(3)
- Alternativa: 28 strings × 22 paneles = 1,169V DC (dentro del cálculo estándar de 1000V)
- Combinadores: 2 unidades @ 14-string cada una
Desglose de componentes (por caja combinadora):
| Componente | Especificación | Costo unitario | Cantidad | Total |
|---|---|---|---|---|
| Caja del combinador | Acero inoxidable 304, 36×24×12″ | $480 | 1 | $480 |
| Portafusibles | 1000V, 14×51mm | $38 | 14 | $532 |
| Fusibles gPV | 20A, 1000V DC | $18 | 14 | $252 |
| Interruptor automático de CC | 250A, 4P-1000V | $245 | 1 | $245 |
| Módulo SPD | Tipo II, 1000V, 40kA | $165 | 1 | $165 |
| Barras colectoras y terminales | Clasificado para 300A | $128 | 1 juego | $128 |
| Prensaestopas | PG21, IP66 | $15 | 16 | $240 |
| Costo del equipo por caja | — | — | — | $2,042 |
| Dos cajas en total | — | — | — | $4,084 |
| Mano de obra de instalación | 14 horas @ $85/hr | — | — | $1,190 |
| Costo total instalado | — | — | — | $5,274 |
| Costo por vatio | — | — | — | $0.021/W |
Si el mismo sistema se implementa a 600V: Requeriría 42 strings de 15 paneles cada uno, lo que necesitaría cuatro cajas combinadoras. Costo total del equipo: $6,890 (+$1,616 o +31%).
Sistema de utilidad de 5MW (arquitectura de 1500V DC)
Configuración del sistema:
- 12,500 paneles @ 400W cada uno = 5MW
- 298 strings × 42 paneles por string
- Voltaje del string: 45V × 42 × 1.20 factor de temperatura = 2,268V DC → Requiere cálculo de ingeniero profesional
- Ajustado: 298 strings × 35 paneles = 1,890V DC
- Combinadores: 19 unidades @ 16 strings cada uno (304 strings en total)
Desglose de componentes (por caja combinadora):
| Componente | Especificación | Costo unitario | Cantidad | Total |
|---|---|---|---|---|
| Caja del combinador | Inoxidable 316L, 48×36×18″ | $1,250 | 1 | $1,250 |
| Portafusibles | 1500V, 14×65mm | $65 | 16 | $1,040 |
| Fusibles gPV | 25A, 1500V DC | $28 | 16 | $448 |
| Interruptor automático de CC | 400A, 1500V híbrido | $1,180 | 1 | $1,180 |
| Módulo SPD | Tipo I+II, 1500V, 50kA | $385 | 1 | $385 |
| Barras colectoras y terminales | 500A nominales | $295 | 1 juego | $295 |
| Prensaestopas | M32, IP66 | $22 | 18 | $396 |
| Interfaz de monitorización | Integración SCADA | $420 | 1 | $420 |
| Costo del equipo por caja | — | — | — | $5,414 |
| 19 cajas en total | — | — | — | $102,866 |
| Mano de obra de instalación | 285 horas @ $85/hr | — | — | $24,225 |
| Costo total instalado | — | — | — | $127,091 |
| Costo por vatio | — | — | — | $0.025/W |
Si el mismo sistema se implementa a 1000V: Requeriría 500 strings de 25 paneles cada uno, necesitando 31 cajas combinadoras. Costo total del equipo: $168,400 (+$41,309 o +32%). Mano de obra de instalación: 385 horas (+$8,500).
Comparación de ROI: La arquitectura de 1500V ahorra $49,809 en costo de capital inicial. Combinado con una mejora del rendimiento energético anual de 0.3% (pérdidas reducidas), el período de recuperación es de aproximadamente 14 meses frente a la alternativa de 1000V.
Preparación para el futuro: Tendencias de clasificación de voltaje
La evolución del voltaje en la industria solar continúa más allá del estándar actual de 1500V, impulsada por la implacable presión para reducir el LCOE y mejorar la eficiencia del sistema.
Movimiento de la industria hacia 1500V como estándar universal
Los datos de mercado de Wood Mackenzie muestran que los sistemas de 1500V ahora representan el 68% de los nuevos proyectos a escala de servicios públicos a nivel mundial (datos de 2025), frente al 32% en 2020. Esta curva de adopción refleja la transición de 1000V una década antes, inicialmente limitada a la escala de servicios públicos, y luego en cascada a las aplicaciones C&I a medida que disminuyen los costos de los componentes y maduran las cadenas de suministro.
Impulsores que aceleran la adopción de 1500V:
- Fabricantes de inversores han estandarizado las etapas de entrada de 1500V para todos los inversores centrales superiores a 1MW
- Fabricantes de módulos diseñan paneles con clasificaciones Voc optimizadas para strings de 1500V (rango de 49-52V)
- Proveedores de componentes se centran cada vez más en I+D en productos con clasificación de 1500V, lo que permite que las líneas de 1000V maduren sin una mayor optimización
- Normas de interconexión de servicios públicos en mercados clave (CAISO, ERCOT, MISO) fomentan la arquitectura de 1500V a través de procesos de aprobación optimizados
VIOX pronostica que para 2028, 1500V representará el 85% de la nueva capacidad fotovoltaica por encima de 1MW, y 1000V relegado al mantenimiento de sistemas heredados y aplicaciones de nicho específicas.
Sistemas de 2000V en el horizonte
El comité técnico IEC TC 82 (Sistemas de energía fotovoltaica solar) ha comenzado el trabajo preliminar de estandarización para sistemas fotovoltaicos de 2000V DC. Si bien aún no están disponibles comercialmente, varios fabricantes de equipos han demostrado componentes prototipo:
Ventajas teóricas de 2000V:
- Reducción adicional de 12-15% en los costos de BOS más allá de 1500V
- Permite strings aún más largos (50-60 paneles) en escenarios de módulos de alta eficiencia
- Mayor reducción en la infraestructura de recolección de CC
Desafíos prácticos que retrasan la comercialización:
- Energía de arco eléctrico: Los cálculos de energía incidente para fallas de 2000V exceden los límites de trabajo seguros sin EPP extensos
- Materiales de aislamiento: Requieren polímeros exóticos y formulaciones cerámicas que aún no son rentables
- Desarrollo de código: Es poco probable que NEC 2026 aborde 2000V; la adopción más temprana potencialmente NEC 2029
La evaluación de ingeniería de VIOX sugiere que los sistemas de 2000V pueden permanecer confinados a instalaciones desérticas a escala de servicios públicos en climas de baja humedad donde los protocolos de seguridad mejorados y los equipos de mantenimiento especializados pueden operar económicamente.
Requisitos del código de red a nivel mundial
Los estándares de voltaje internacionales varían significativamente, creando fragmentación del mercado:
- Europa (EN 50618): Máximo 1500V DC ampliamente aceptado, con Alemania, Francia y España ofreciendo incentivos de alimentación a la red para sistemas de 1500V
- China (GB/T 37655): Permite hasta 1500V DC para sistemas superiores a 1MW; los proyectos subsidiados por el gobierno exigen cada vez más 1500V
- India (Regulaciones CEA 2019): Limita la azotea comercial a 1000V DC; proyectos de servicios públicos de montaje en tierra permitidos hasta 1500V
- Australia (AS/NZS 5033): Máximo conservador de 1000V DC para la mayoría de las aplicaciones; 1500V requiere aprobación especial
- Oriente Medio (estándares DEWA): Promoción activa de 1500V para grandes parques solares (Mohammed bin Rashid Al Maktoum Solar Park totalmente 1500V)
Para las empresas internacionales de EPC y los exportadores de equipos, este mosaico de estándares requiere una capacidad de fabricación flexible en las tres clases de voltaje. VIOX mantiene las certificaciones UL, CE y TÜV en toda nuestra cartera completa de cajas combinadoras específicamente para abordar los requisitos de múltiples mercados.
Preguntas Frecuentes
P1: ¿Qué clasificación de voltaje necesito para un sistema solar residencial?
Para viviendas residenciales unifamiliares y bifamiliares en América del Norte, NEC 690.7(A)(3) exige un voltaje máximo del sistema de 600V DC independientemente de la configuración del string o el voltaje calculado. Utilice el cálculo de voltaje máximo corregido por temperatura de la Tabla 690.7(A) de NEC o los coeficientes de temperatura del fabricante para asegurarse de que la longitud de su string no exceda los 600V DC después de aplicar los factores de corrección. Un sistema residencial típico con paneles de 400W (45V Voc) en un clima moderado puede acomodar de 10 a 11 paneles por string, proporcionando un margen de voltaje adecuado. Para sistemas residenciales más grandes que requieren más energía, implemente strings adicionales en lugar de aumentar la longitud del string más allá de la limitación de 600V.
P2: ¿Puedo usar una caja combinadora de 1000V en un sistema de 600V?
Sí, el uso de una caja combinadora de mayor capacidad nominal en un sistema de menor voltaje es eléctricamente seguro y cumple con el código, aunque es económicamente ineficiente. Los componentes con clasificación de 1000 V (fusibles, disyuntores, SPD) funcionan de forma segura a 600 V CC, ya que la tensión permanece muy por debajo de los umbrales de ruptura del aislamiento. Sin embargo, incurre en costos innecesarios: el equipo de 1000 V suele costar entre un 35 y un 40 % más que los componentes equivalentes con clasificación de 600 V debido a los requisitos de aislamiento mejorados y los materiales especializados. Este enfoque tiene sentido solo cuando se estandariza el equipo en instalaciones de voltaje mixto o cuando se anticipa la expansión futura del sistema a voltajes más altos. VIOX recomienda hacer coincidir la clasificación de voltaje con los requisitos del sistema para optimizar la economía del proyecto, a menos que los beneficios de la estandarización superen la prima de costo.
P3: ¿Por qué los sistemas de 1500V se están volviendo más populares?
La migración a sistemas de 1500 V CC se debe a la atractiva economía a escala de servicios públicos: las instalaciones logran un LCOE entre un 15 y un 20 % más bajo en comparación con los sistemas equivalentes de 1000 V a través de múltiples mecanismos. El voltaje más alto permite cadenas un 50 % más largas, lo que reduce el número de cadenas en un 37 % y elimina las cajas combinadoras correspondientes, los cables de recolección de CC y la mano de obra de instalación. Una granja solar de 100 MW ahorra entre 8 y 12 millones de dólares en costos de BOS cuando se diseña a 1500 V en comparación con 1000 V. Además, una corriente continua más baja (reducción del 33 % para una potencia equivalente) significa pérdidas I²R proporcionalmente más bajas, lo que mejora el rendimiento energético anual en aproximadamente un 0,3 %. Los inversores modernos a escala de servicios públicos ahora exigen una arquitectura de 1500 V en las RFP de los proyectos específicamente para maximizar los rendimientos, lo que impulsa una adopción generalizada en la industria a pesar de los mayores costos de los componentes.
P4: ¿Cómo calculo la tensión nominal requerida para mi caja combinadora?
Calcule la tensión máxima del sistema utilizando la metodología NEC 690.7: multiplique la suma de las tensiones de circuito abierto del módulo de su cadena (Voc de las hojas de datos) por el factor de corrección de temperatura apropiado de la Tabla 690.7(A) de la NEC en función de la temperatura ambiente mínima esperada en su sitio. Por ejemplo, una cadena de 16 paneles que utiliza módulos Voc de 45 V en un lugar con un mínimo histórico de -10 °C requiere: 16 × 45 V × 1,14 (factor de corrección a -10 °C) = 822 V CC máximo. Seleccione una caja combinadora con una tensión nominal de la siguiente clase de tensión estándar superior a su valor calculado; en este caso, una caja combinadora de 1000 V CC proporciona un margen adecuado. Verifique siempre que su cálculo tenga en cuenta el aumento de tensión por baja temperatura, ya que el hecho de no aplicar los factores de corrección es la principal causa de fallos de tensión nominal observados en nuestras más de 2300 instalaciones de campo.
P5: ¿Qué ocurre si reduzco la tensión nominal?
La instalación de una caja combinadora con una tensión nominal inferior a la tensión máxima corregida de su sistema crea múltiples modos de fallo catastróficos durante las condiciones frías y soleadas en las que la tensión del módulo alcanza su punto máximo. El funcionamiento con baja tensión provoca la ruptura del aislamiento en los cuerpos de los portafusibles, el seguimiento de la barra colectora a la envolvente y el fallo del SPD cuando se supera el umbral MCOV. Lo que es más importante, los interruptores automáticos de CC pierden su capacidad de interrupción cuando la tensión supera su valor nominal; durante un fallo, los contactos del interruptor se abren, pero el arco se mantiene indefinidamente debido a que la tensión de resistencia es insuficiente, lo que provoca un incendio en la envolvente y posibles lesiones por arco eléctrico al personal cercano. Los datos de la investigación de campo de VIOX muestran una tasa de fallos de 100% en un plazo de 18 meses para las cajas combinadoras que funcionan por encima de su tensión nominal, con un tiempo medio hasta el fallo de 7 meses. Las garantías del equipo excluyen explícitamente los daños por sobretensión, lo que supone una pérdida financiera no recuperable.
P6: ¿Son seguros los sistemas de 1500 V para edificios comerciales?
Sí, los sistemas de 1500 V CC pueden implementarse de forma segura en edificios comerciales cuando se siguen los protocolos adecuados de diseño, instalación y mantenimiento. El Artículo 690 del NEC permite voltajes superiores a 1000 V CC para instalaciones comerciales, industriales y de servicios públicos cuando los sistemas superan los 100 kW de capacidad del inversor y el diseño está certificado por un ingeniero eléctrico profesional con licencia según NEC 690.7(B)(3). El voltaje mejorado requiere medidas de seguridad correspondientes: EPP con clasificación de arco para todo el personal de servicio, procedimientos mejorados de bloqueo y etiquetado, etiquetas especializadas de arco eléctrico según NFPA 70E y mayores distancias eléctricas. Los equipos modernos de 1500 V incorporan características de seguridad como cubiertas de terminales a prueba de contacto, apagado rápido integrado para la desenergización de emergencia y monitoreo remoto para detectar anomalías antes de fallas catastróficas. Los propietarios de edificios comerciales deben asegurarse de que el personal de mantenimiento reciba capacitación específica de 1500 V e implemente procedimientos de trabajo seguros documentados antes de la energización del sistema.
P7: ¿Cuál es la diferencia de coste entre las cajas combinadoras de 600 V y 1500 V?
En base unitaria, una caja combinadora de 1500 V CC cuesta aproximadamente un 180-200% más que una unidad equivalente de 600 V debido a componentes especializados, requisitos de aislamiento mejorados y menores volúmenes de fabricación. Por ejemplo, una caja combinadora residencial de 4 strings a 600 V cuesta aproximadamente $390 solo por el equipo, mientras que una unidad comparable de 1500 V cuesta entre $720 y $780. Sin embargo, la economía a nivel de sistema invierte esta relación: la arquitectura de 1500 V requiere dramáticamente menos cajas combinadoras debido a longitudes de string más largas (una reducción del 37% en el número de cajas), lo que hace que la inversión total en cajas combinadoras sea menor a pesar del mayor costo por unidad. Una instalación de 5 MW despliega 19 cajas combinadoras a 1500 V (costo total: $102,866) frente a 31 cajas a 1000 V (costo total: $168,400), lo que representa un ahorro de $65,534. El punto de cruce de costos ocurre alrededor del tamaño del sistema de 1-2 MW, por encima del cual 1500 V se vuelve económicamente superior a pesar del precio superior de los componentes.
