VIOX VRO8-63 2P 10kA 63A 30mA RCBO
VIOX VRO8-63 2P RCBO ofrece protección avanzada para sistemas eléctricos. Este dispositivo, que cumple la norma IEC61009-1, tiene un poder de corte de 10kA y soporta hasta 63A a 240V CA. Con una sensibilidad de corriente residual de 30 mA, proporciona una protección completa de tipo A/AC contra faltas a tierra, cortocircuitos y sobrecargas. El RCBO ofrece curvas de disparo B, C y D, protección IP20 y funciona entre -25°C y +40°C. Entre sus principales ventajas se incluyen la indicación de corriente de defecto, la versatilidad de las conexiones de terminales y la tensión de resistencia a impulsos de 4 kV. Con 20.000 ciclos de vida mecánicos y 4.000 eléctricos, este RCBO garantiza una protección duradera y fiable para diversas aplicaciones. Su fácil montaje en carril DIN y sus claras características de sobrecarga/corriente residual lo hacen ideal para instalaciones residenciales y comerciales.
Envíenos sus requisitos, le haremos un presupuesto en 12 horas
- TEL:+8618066396588
- Whatsapp:+8618066396588
- Email:sales@viox.com

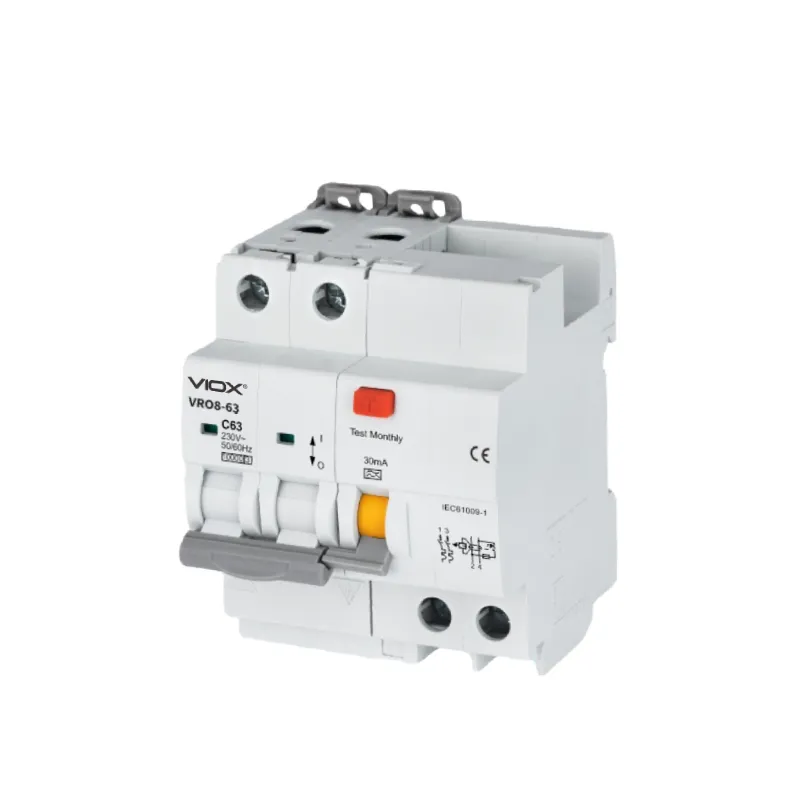

VIOX VRO8-63 2P 10kA 63A 30mA RCBO, Interruptor automático diferencial con protección contra sobrecarga
Visión general
El VIOX VRO8-63 es un interruptor diferencial bipolar de alto rendimiento con protección contra sobreintensidades (RCBO) diseñado para una protección fiable en sistemas eléctricos. Con un poder asignado de corte de 10kA y una intensidad asignada de 63A, este dispositivo ofrece una protección completa contra fallos de corriente residual y sobrecargas.
Características principales
- Norma: IEC61009-1
- Modo: Electrónica
- Tipo: A/AC
- Curva de disparo: B, C, D
- Número de polo: 2P
- Tensión nominal: 240V~
- Frecuencia nominal: 50/60Hz
- Corriente nominal: 63A
- Corriente residual de funcionamiento nominal (I△n): 30mA
- Tensión nominal soportada a impulsos (Uimp): 4kV
- Poder de corte nominal (Icn): 10000A
- Clase limitadora de energía: 3
- Vida útil eléctrica y mecánica: 4000/20.000 operaciones
Especificaciones técnicas
- Indicador de corriente de fallo: SÍ
- Grado de protección: IP20
- Temperatura ambiente: de -25°C a +40°C (media de 24 horas no superior a +35°C)
- Temperatura de almacenamiento: de -25°C a +70°C
- Tipo de conexión de terminales: Cable/Barra colectora tipo U/Barra colectora tipo pin
- Tamaño del terminal superior para cable: 25 mm².
- Par de apriete: 2,5N.m
- Montaje: En carril DIN EN 60715 (35mm) mediante dispositivo de clip rápido.
- Conexión: Superior e inferior
Características de protección contra sobrecarga de corriente
| Procedimiento de ensayo | Tipo | Corriente de prueba | Estado inicial | Límite de tiempo con o sin viaje | Resultado esperado | Observación |
|---|---|---|---|---|---|---|
| a | B,C,D | 1,13In | frío | t≤1h | sin disparos | |
| b | B,C,D | 1.45In | después de la prueba a | t＜1h | tropezando | La corriente aumenta de forma constante hasta el valor especificado en 5 s. |
| c | B,C,D | 2.55In | frío | 1s＜t＜60s | tropezando | |
| d | B C D |
3En 5En 10En |
frío | t≤0.1s | sin disparos | Encienda el interruptor auxiliar para cerrar la corriente |
| e | B C D |
5En 10En 20en |
frío | t＜0.1s | tropezando | Encienda el interruptor auxiliar para cerrar la corriente |
Corriente residual Tiempo de ruptura
| Tipo | En/A | I△n/A | La Corriente Residual (I△) Corresponde Al Siguiente Tiempo De Rotura (S) | ||||
| Tipo CA | cualquier valor |
cualquier valor |
1ln | 2En | 5En | 5A,10A,20A,50A 100A,200A,500A |
|
| Tipo A | ＞0.01 | 1,4In | 2.8In | 7En | |||
| 0.3 | 0.15 | 0.04 | Tiempo máximo de pausa | ||||
| El RCBO de tipo general cuya corriente IΔn es de 0,03mA o inferior puede utilizar 0,25A en lugar de 5IΔn. | |||||||
