Terminal bimetálico DTL-2S

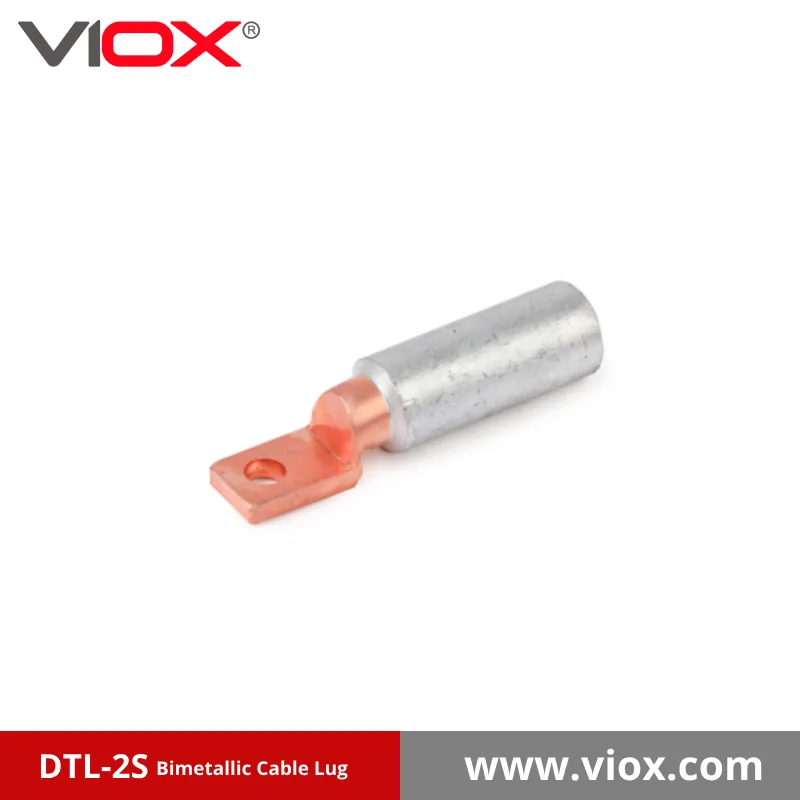

El terminal de cable bimetálico de cabeza cuadrada VIOX DTL-2S ofrece una estabilidad inigualable con su diseño de palma cuadrada para transiciones de aluminio a cobre. Con una cobertura de 10-300 mm², es perfecto para la distribución de energía y los sistemas industriales. Elija VIOX para conexiones eléctricas fiables y resistentes a las vibraciones.

Envíenos sus requisitos, le haremos un presupuesto en 12 horas

Diseño avanzado de palma cuadrada para mejorar el rendimiento de la terminación

El terminal de cable bimetálico de cabeza cuadrada VIOX DTL-2S representa el pináculo de la tecnología de conexión para sistemas eléctricos de baja tensión. Diseñado específicamente para proporcionar una transición segura y fiable entre los conductores de aluminio y los terminales de cobre del equipo, este diseño de palma cuadrada ofrece una estabilidad mecánica y un rendimiento eléctrico superiores en comparación con los terminales bimetálicos estándar.

Con más de 15 años de experiencia en soluciones de transmisión y distribución de energía, VIOX ELECTRIC ha desarrollado la serie DTL-2S para satisfacer las exigentes demandas de las instalaciones eléctricas profesionales en las que la integridad de la conexión es primordial para la fiabilidad del sistema.

Construcción y materiales superiores

Cada terminal bimetálico DTL-2S de cabeza cuadrada está fabricado con materiales de primera calidad para garantizar un rendimiento excepcional en aplicaciones exigentes:

Cañón de aluminio de alta pureza: Fabricado con contenido de aluminio ≥99,5% para una conductividad óptima con cables de aluminio.
Palma cuadrada de cobre de primera calidad: El contenido de cobre ultrapuro ≥99,9% garantiza la máxima eficiencia eléctrica en los puntos de terminación de los equipos
Unión soldada por fricción: Nuestro avanzado proceso de unión metalúrgica crea una conexión molecular permanente entre metales distintos.
Diseño de palma sólida: El diseño integrado de la palma de la cabeza cuadrada elimina las vías de entrada de humedad, mejorando la fiabilidad de la conexión a largo plazo.

Características innovadoras de los conectores bimetálicos de cabeza cuadrada VIOX DTL-2S

La serie DTL-2S incorpora varias innovaciones de ingeniería que elevan su rendimiento por encima de los conectores bimetálicos estándar:

Configuración de la palma cuadrada: Proporciona una mayor resistencia a la torsión y evita la rotación cuando se instala en terminales de equipos.
Diseño de unión sellada: La sólida estructura de la palma elimina eficazmente las vías de humedad que podrían comprometer la interfaz bimetálica
Compuesto para juntas preaplicado: Relleno de fábrica con compuesto antioxidante para evitar la corrosión galvánica en la interfaz del conductor.
Dimensiones diseñadas con precisión: La geometría optimizada del cañón garantiza una profundidad de inserción del conductor y unas características de compresión adecuadas

Aplicaciones de los conectores bimetálicos de cabeza cuadrada VIOX DTL-2S

Los versátiles pasacables bimetálicos de cabeza cuadrada DTL-2S destacan en numerosas aplicaciones eléctricas que requieren transiciones seguras de aluminio a cobre:

Cuadros de distribución y conmutación
Conexiones de equipos de control industrial
Sistemas eléctricos de maquinaria pesada
Instalaciones solares y de energías renovables
Infraestructura eléctrica de edificios comerciales
Terminaciones de motores y transformadores
Aplicaciones que requieren resistencia a las vibraciones
Instalaciones al aire libre y con alta humedad

Directrices de instalación profesional

Para un rendimiento y una integridad de conexión óptimos, VIOX ELECTRIC recomienda seguir estos procedimientos de instalación profesionales:

Seleccione el terminal DTL-2S adecuado en función de la sección del conductor
Utilice herramientas de calidad para pelar el aislamiento y preparar el extremo del conductor de aluminio.
Asegurar la inserción completa del conductor en el barril de aluminio
Coloque el manguito aislante termorretráctil en la interfaz de conexión antes de prensar
Utilice herramientas de compresión calibradas con matrices adecuadas para un prensado óptimo.
Apriete la conexión del terminal según las especificaciones del equipo
Realice una inspección visual minuciosa de la conexión terminada

Precauciones de seguridad esenciales

Para garantizar la seguridad del instalador y la fiabilidad del sistema, respete estas medidas de seguridad críticas:

Verifique que los circuitos eléctricos estén completamente desconectados antes de comenzar la instalación.
Confirmar el potencial cero utilizando el equipo de comprobación de tensión adecuado
Verifique la compatibilidad entre el conductor y el tamaño del terminal antes de crimpar.
Utilice únicamente herramientas de engaste homologadas y en buen estado.
Cumpla todos los códigos eléctricos y normas de instalación aplicables

Especificaciones técnicas

Modelo	φ±0,3 (mm)	D±0,2 (mm)	d±0,2 (mm)	L±2 (mm)	L1±2 (mm)	W±0,2 (mm)
DTL-2S-10	8.5	16	4.8	85.5	43	14
DTL-2S-16	8.5	16	5.5	85.5	43	14
DTL-2S-25	8.5	16	7	85.5	43	14
DTL-2S-35	8.5	16	8.8	85.5	43	14
DTL-2S-50	10.5	20	9.5	102	50	17.5
DTL-2S-70	10.5	20	11	102	50	17.5
DTL-2S-95	10.5	20	12.8	102	50	17.5
DTL-2S-120	13	25	14.8	123	60	21.5
DTL-2S-150	13	25	15.8	123	60	21.5
DTL-2S-185	13	32	18.2	131	62	26
DTL-2S-240	13	32	20.1	131	62	26
DTL-2S-300	13	34	22.8	150	67	32

Leyenda dimensional: φ = Diámetro del agujero de la palma, D = Diámetro exterior del cañón de aluminio, d = Diámetro interior del cañón de aluminio, L = Longitud total, L1 = Longitud del cañón de aluminio, W = Anchura de la palma.

Dimensión

Comprender la importancia de los terminales de cable bimetálicos de cabeza cuadrada

El diseño de cabeza cuadrada del terminal de cable bimetálico DTL-2S representa un importante avance de ingeniería con respecto a los diseños estándar de palma redonda. Cuando las conexiones de los terminales están sometidas a vibraciones, ciclos térmicos o tensiones mecánicas, los terminales estándar pueden sufrir una rotación que afloje la conexión con el tiempo. La configuración de cabeza cuadrada evita eficazmente esta rotación, manteniendo una presión de contacto y un rendimiento eléctrico constantes durante toda la vida útil de la instalación.

Además, la sólida estructura de palma de la serie DTL-2S proporciona una mayor protección contra los factores ambientales que pueden comprometer las conexiones bimetálicas. Al eliminar las posibles vías de entrada de humedad, estos terminales ofrecen una fiabilidad superior a largo plazo en entornos de instalación difíciles en los que los terminales convencionales podrían sufrir una degradación acelerada.

La ventaja de VIOX ELECTRIC

Como fabricante líder de soluciones de conexión eléctrica, VIOX ELECTRIC ofrece varias ventajas distintivas con nuestra línea de productos de terminales de cable bimetálicos de cabeza cuadrada DTL-2S:

Ingeniería avanzada: Nuestro equipo de I+D perfecciona continuamente nuestra tecnología de conexión bimetálica para satisfacer los requisitos cambiantes de los sistemas eléctricos.
Fabricación de precisión: Las instalaciones de producción más modernas garantizan la calidad constante del producto y la precisión dimensional.
Control de calidad exhaustivo: Los rigurosos protocolos de pruebas verifican el rendimiento eléctrico y la integridad mecánica de cada lote de producción.
Red mundial de distribución: Los productos VIOX están disponibles en todo el mundo a través de nuestros amplios acuerdos de distribución
Excelencia en asistencia técnica: Nuestro equipo de ingenieros ofrece asistencia en la aplicación y orientación en la instalación.

Póngase en contacto con VIOX ELECTRIC hoy mismo para saber cómo nuestros conectores bimetálicos DTL-2S de cabeza cuadrada pueden mejorar la fiabilidad y el rendimiento de sus conexiones eléctricas. Nuestros especialistas técnicos están preparados para ayudarle con la selección de productos, orientación sobre aplicaciones e información sobre pedidos para garantizar que recibe la solución óptima para sus requisitos específicos.

Terminal bimetálico DTL-2S
