Ein Trennschalter ist ein mechanisches Schaltgerät, das dazu dient, einen Stromkreis oder ein Betriebsmittel von seiner elektrischen Versorgung zu trennen. Seine Hauptaufgabe besteht darin, einen definierten Trennpunkt für Inspektion, Wartung, Austausch oder Sperrung bereitzustellen – nicht darin, Überlasten oder Kurzschlüsse zu erkennen.
Der Name allein legt nicht fest, was das Gerät unterbrechen darf. In der IEC-Terminologie ist ein Trennschalter bietet in der geöffneten Stellung eine Trennung. Ein Lasttrennschalters bietet eine Trennung und kann zudem Ströme innerhalb seines deklarierten Schaltvermögens ein- und ausschalten. Viele Produkte, die als “Trennschalter” vermarktet werden, sind Lasttrennschalter, während andere für die Trennung im lastfreien Zustand vorgesehen sind. Das genaue Datenblatt und die Gerätekennzeichnung entscheiden darüber, welche Funktion verfügbar ist.
Das Öffnen eines Trennschalters ist für sich genommen auch kein Beweis dafür, dass ein Arbeitsbereich spannungsfrei ist. Eine sichere elektrische Trennung hängt vom gesamten elektrischen System, jeder möglichen Quelle, einem geeigneten Arbeitsverfahren, der erforderlichen Verriegelung sowie der Überprüfung durch qualifiziertes Personal gemäß den geltenden Regeln ab.
Leitfaden zur Auswahl des richtigen Trennschalters finden
Diese Seite bietet eine Themenübersicht. Wählen Sie den Pfad, der zu der Frage passt, die Sie tatsächlich beantworten müssen.
| Ihre Frage | Was diese Seite festlegt | Weiter mit |
|---|---|---|
| Was bewirkt ein Trennschalter? | Er schafft einen bewussten elektrischen Trennpunkt; er bietet keinen automatischen Fehlerschutz | Weiter unten |
| Ist ein Isolator dasselbe wie ein Trennschalter oder Lasttrennschalter? | Die Begriffe überschneiden sich im Handel, aber die deklarierten Schalt- und Trennfunktionen unterscheiden sich | Isolator vs. Trennschalter vs. Lasttrennschalter |
| Benötige ich einen Leistungsschalter oder einen Trennschalter? | Schutz und Trennung sind unterschiedliche Systemfunktionen und existieren oft nebeneinander | Leistungsschalter vs. Trennschalter |
| Handelt es sich bei der Anwendung um AC oder DC? | Die Versorgungsart ändert die Schaltleistung und die Anforderungen an die Lichtbogenlöschung | DC-Trennschalter vs. AC-Trennschalter |
| Handelt es sich um einen dreiphasigen Stromkreis? | Die Polanordnung und die Neutralleiterbehandlung müssen auf das System abgestimmt sein | Leitfaden für 3-Phasen-Trennschalter |
| Was bedeuten die DC-Nennwerte? | Spannung, Strom, Pole, Gebrauchskategorie und Koordination müssen zusammen betrachtet werden | Nennwerte für DC-Trennschalter |
| Benötigt das Gerät ein Gehäuse für den Außenbereich? | Die Eignung des Gehäuses ist von der Schaltfunktion zu trennen | Trennschalter für den Innen- versus Außenbereich |
Was ein Trennschalter tut – und was nicht
Ein Trennschalter stellt einen kontrollierten offenen Zustand zwischen einer Versorgung und dem Teil der Anlage her, der getrennt werden muss. Je nach Produkt kann sein Betätigungsmechanismus eine zwangsläufige Kontaktstellungsanzeige, eine direkt sichtbare Trennstrecke oder ein anderes normgerechtes Mittel zur Bestätigung der Ausschaltstellung bieten. Ein abschließbarer Griff kann helfen, ein unbeabsichtigtes Wiedereinschalten zu verhindern, wenn das Installationsverfahren dies erfordert.
Das Gerät kann einen Leiter oder mehrere Leiter gemeinsam trennen. Welche Leiter geschaltet werden müssen, ist eine system- und vorschriftenbezogene Frage; dies kann nicht anhand einer allgemeinen Bezeichnung wie 2P, 3P, 3P+N oder 4P ohne Überprüfung des Stromkreises und des Produktschaltplans entschieden werden.
| Funktion oder Anspruch | Einfacher Trennschalter / Isolator | Lasttrennschalter | Circuit breaker |
|---|---|---|---|
| Bietet eine Trennfunktion bei korrekter Auswahl und Installation | Ja | Ja | Nur wenn der spezifische Leistungsschalter als für die Trennung geeignet erklärt ist |
| Schaltet normalen Laststrom ein und aus | Nicht, sofern nicht für diese Aufgabe deklariert | Ja, innerhalb der jeweiligen Gebrauchskategorie | Ja, innerhalb seiner angegebenen Bemessungswerte und Anwendungsgrenzen |
| Erkennt Überlast- oder Kurzschlussstrom | Keine | Keine | Ja |
| Öffnet automatisch bei einem Überstromfehler | Keine | Keine | Ja, gemäß seiner Auslösecharakteristik |
| Erfordert eine Kurzschlusskoordination mit einem anderen Schutzgerät | Normalerweise | Normalerweise | Muss über ein angemessenes Ausschaltvermögen und eine entsprechende Koordination für die Installation verfügen |

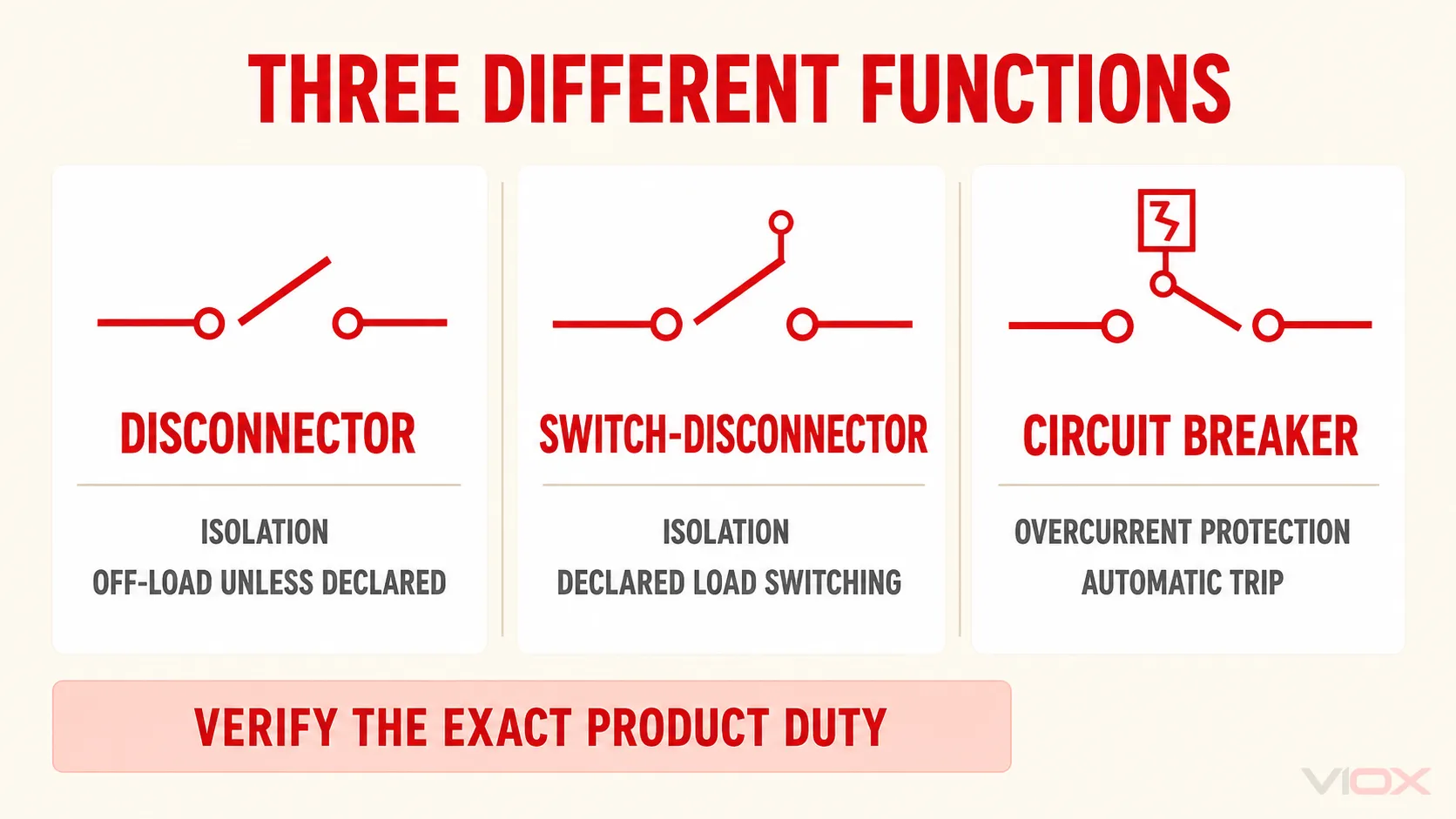

Der Vergleich ist funktional, keine Substitutionsregel. Ein Lasttrennschalter wird dadurch nicht zum Leistungsschalter, und ein Leistungsschalter sollte nicht als Wartungstrennschalter behandelt werden, es sei denn, seine Dokumentation, Kennzeichnung und Installation erlauben diese Verwendung.
Funktionsweise eines Trennschalters
Das Bewegen des Griffs oder Betätigungselements ändert die Position der Hauptkontakte über ein mechanisches Gestänge. Im geöffneten Zustand bietet das Gerät die für seine deklarierte Trennfunktion erforderliche Trennung. Bei einem mehrpoligen Gerät betätigt der Mechanismus die entsprechenden Pole gemeinsam, sodass die betroffenen Leiter als eine Einheit den Zustand ändern.
Was während des Öffnungsvorgangs geschieht, hängt von der Produktklasse ab:
- Ein Trennschalter wird primär zur Trennung ausgewählt. Es kann vorgesehen sein, dass es nur betätigt wird, wenn kein oder nur ein vernachlässigbarer Strom fließt.
- Ein Lasttrennschalters beinhaltet eine Schaltfunktion und ist für das Ein- und Ausschalten von Strom unter festgelegten Bedingungen ausgelegt.
- Ein Sicherungslasttrennschalter kombiniert Schalten und Trennen mit Schmelzsicherungen, die die deklarierte Überstromschutzfunktion bereitstellen.
Diese Unterscheidung ist der Grund, warum das äußere Erscheinungsbild unzuverlässig ist. Zwei gekapselte Drehschalter können ähnliche Griffe verwenden, während sie unterschiedliche Bemessungsspannungen, Gebrauchskategorien, Anforderungen an die Kurzschlusskoordination und zulässige Schaltaufgaben aufweisen.
Haupttypen von Trennschaltern

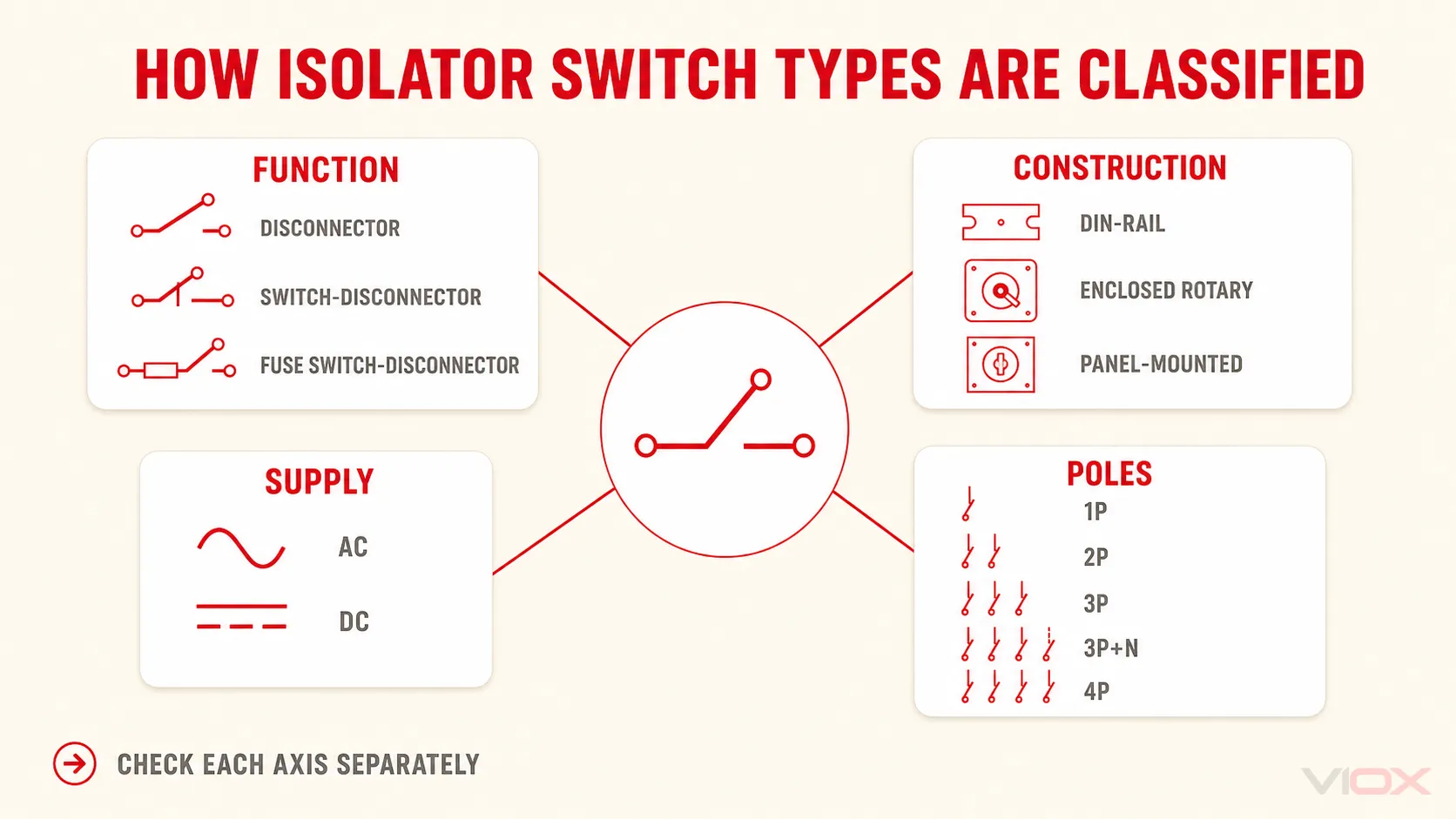

“Typ” kann sich auf die Funktion, die physische Bauweise, die Versorgung, die Polanordnung oder die Anwendung beziehen. Diese Klassifizierungen sollten nicht vermischt werden.
| Klassifizierung | Gängige Formen | Was die Klassifizierung aussagt | Was noch überprüft werden muss |
|---|---|---|---|
| Funktionale Aufgabe | Trennschalter, Lasttrennschalter, Sicherungslasttrennschalter | Ob das Gerät trennt, Last schaltet oder Sicherungsschutz integriert | Genaue Bemessungsbetriebsart, Koordination und Marktzulassung |
| Bauwesen | Modulare DIN-Hutschiene, gekapselter Drehschalter, Schalttafeleinbau, Kompaktleistungsschalter | Wie das Gerät montiert und bedient wird | Elektrische Funktion, Gehäuseschutzart, Anschlussklemmen und Zubehör |
| Versorgungssystem | AC-Trennschalter, DC-Trennschalter | Für welche Stromart die Ausführung ausgelegt ist | Betriebsspannung, Polanordnung, Gebrauchskategorie und Polaritätsregeln |
| Geschaltete Leiter | 1P, 2P, 3P, 3P+N, 4P | Anzahl oder Anordnung der angebotenen Pole | Welche Pole schalten, Neutralleiterverhalten und Eignung für Stromkreise |
| Schutzanordnung | Nicht abgesichert oder abgesichert | Ob ein Sicherungsschutz integriert ist | Sicherungsklasse, Bemessung, Austauschregeln sowie Koordination vor- und nachgeschalteter Geräte |
| Umwelt | Offenes Gerät oder gekapselte Innen-/Außenraumbaugruppe | Ob ein Gehäuse enthalten ist | Verifizierte IP-Schutzart oder Gehäusetyp und Installationsbedingungen |
Modulare Lasttrennschalter
Modulare Geräte werden auf einer DIN-Schiene in Verteilern und Schaltschränken montiert. Einige sind Trennschalter; andere sind Lasttrennschalter. Modulbreite und Bemessungsstrom belegen nicht die Kompatibilität mit Sammelschienen oder das Schaltvermögen, daher muss die genaue Produktfamilie überprüft werden.
Gekapselte Lasttrennschalter
Ein gekapselter Lasttrennschalter kombiniert das Schaltgerät, den externen Griff und das Gehäuse. Er wird üblicherweise als lokaler Trennpunkt in der Nähe von Maschinen, HLK-Anlagen, Pumpen und Außengeräten verwendet. Die Schutzart des Gehäuses und die elektrische Belastbarkeit des internen Geräts sind separate Spezifikationen.
DC-Isolatoren
DC-Lasttrennschalter sind für definierte DC-Stromkreise wie Photovoltaikanlagen, Batterien, Telekommunikationsstromversorgungen oder andere DC-Verteilungen ausgelegt. DC-Spannung, Strom, Polkonfiguration, Polarität und Schaltleistung müssen alle auf die Anwendung abgestimmt sein. Eine AC-Bemessung darf nicht durch Annahme auf einen DC-Stromkreis übertragen werden. Der dedizierte Leitfaden erläutert Was ein DC-Lasttrennschalter ist.
Drehstrom-Lasttrennschalter
Drehstrom-Lasttrennschalter schalten mehrere Pole gemeinsam für Drehstromkreise. Ob der Neutralleiter geschaltet wird, hängt vom System, der Produktanordnung und den geltenden Vorschriften ab. Der separate Leitfaden für 3-Phasen-Lasttrennschalter behandelt diese tiefergehende Systemfrage.
Bemessungswerte von Lasttrennschaltern: Was im Datenblatt zu lesen ist

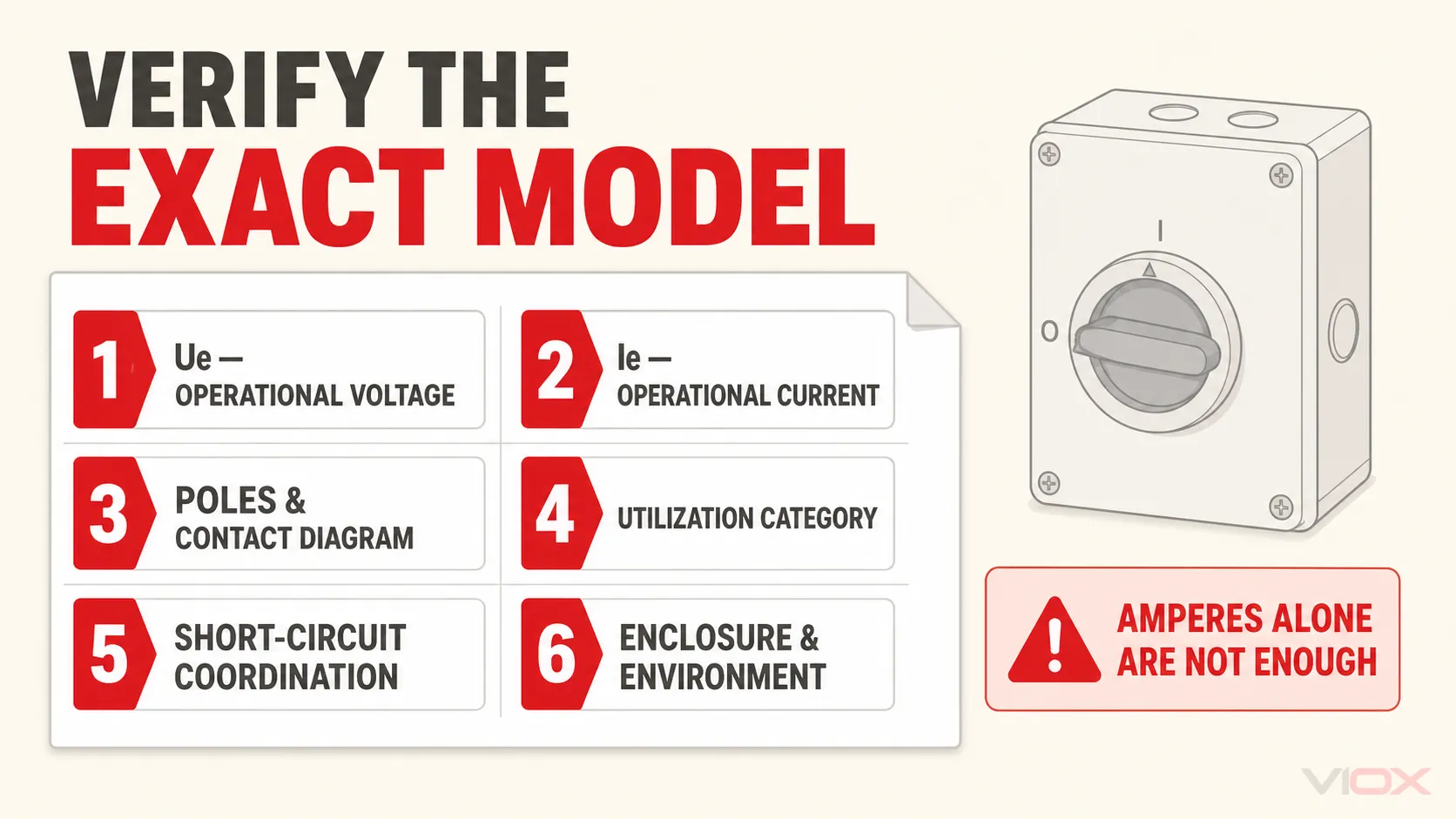

Der angegebene Ampere-Wert reicht nicht aus, um einen Trennschalter zu spezifizieren. Verwenden Sie das Datenblatt, um die vollständige deklarierte Betriebsart zu ermitteln.
| Datenblattfeld | Was es steuert | Häufiger Fehler |
|---|---|---|
| Bemessungsbetriebsspannung, Ue | Die Systemspannung und Betriebsart, für die die Leistung deklariert ist | Anwendung einer AC-Spannungsbemessung auf DC |
| Bemessungsbetriebsstrom, Ie | Strombelastbarkeit unter angegebenen Betriebsbedingungen und Gebrauchskategorie | Behandlung eines Stromwerts als gültig für jeden Lasttyp |
| Polzahl und Kontaktdiagramm | Welche Leiter durch betätigte Kontakte geführt werden | Unter der Annahme, dass 3P+N- und 4P-Konstruktionen herstellerübergreifend identisch sind |
| Verwendungskategorie | Die Last und das Schaltvermögen, für die das Gerät bewertet ist | Unter der Annahme, dass jeder “Trennschalter” Motoren oder induktive Lasten schalten kann |
| Trenneignung und Kennzeichnung | Ob das Produkt die deklarierte Trennfunktion erfüllt | Sich allein auf die Griffstellung oder die Produktbezeichnung verlassen |
| Daten zur Kurzzeitstromfestigkeit oder zum bedingten Kurzschlussstrom | Wie das Gerät mit dem prospektiven Fehlerstrom und dem vorgeschalteten Kurzschlussschutzgerät koordiniert | Verwechslung von Stoßstromfestigkeit oder Einschaltvermögen mit der Fehlerstromunterbrechung |
| Frequenz und Versorgungsart | Das elektrische System, für das die Bemessungswerte gelten | Ignorieren von Frequenz-, AC/DC- oder Polaritätsgrenzwerten |
| Gehäuse- oder IP-Schutzart | Umweltschutz des zusammengebauten Produkts | Annahme, dass der interne Schalter und das vollständige Gehäuse die gleiche Schutzart aufweisen |
| Umgebungs- und Installationsbedingungen | Bedingungen, unter denen die veröffentlichten Bemessungswerte gültig bleiben | Unter Berücksichtigung von Derating, Gehäusetemperatur, Aufstellungshöhe oder Anschlussklemmen-Grenzwerten |
IEC 60947-3:2020+AMD1:2025, erhältlich bei der IEC als konsolidierte Fassung, deckt Niederspannungsschalter, Trennschalter, Lasttrennschalter und Sicherungslasttrennschalter innerhalb des festgelegten Anwendungsbereichs der Norm ab. Sie behandelt zudem die Kurzschlusskoordination und die deklarierten Gebrauchskategorien. Die Einhaltung einer Produktnorm erfüllt nicht automatisch jede Installationsvorschrift oder nationale Zulassungsanforderung.
Die nordamerikanische Terminologie folgt anderen Produktkategorien. Zum Beispiel unterscheidet UL Solutions zwischen Abzweigstromkreis-Trennschaltern und Normen wie UL 98 von einigen industriellen Steuerungs-Trenneinrichtungen. Ein für ein IEC-Projekt ausgewähltes Produkt sollte daher nicht allein deshalb als mit einem nordamerikanischen Trennschalter austauschbar angesehen werden, weil die Strom- und Spannungsangaben ähnlich aussehen.
Gängige Anwendungen für Trennschalter
Die Anwendung bestimmt, welcher Teilbereich des Themas als Nächstes relevant ist.
| Anwendung | Trennungsziel | Typischer Gerätepfad zur Bewertung |
|---|---|---|
| Verteiler oder Unterverteilung | Trennen einer Verteilung oder eines Abschnitts für Wartungsarbeiten | Hauptlasttrennschalter oder eine andere zugelassene Trennvorrichtung |
| Motor, Pumpe, Förderband oder Maschine | Bereitstellung eines lokalen, abschließbaren Trennpunkts | Gekapselter Lasttrennschalter, abgestimmt auf den Motor oder die Lastanforderung |
| HLK- und Gebäudetechnik | Wartung in der Nähe des Geräts ermöglichen | Lokaler gekapselter Trennschalter oder Lasttrennschalter mit geeigneter Schutzart |
| Solar-PV-Anlage oder Wechselrichter-Eingang | Einen deklarierten DC-Abschnitt isolieren | Zweckbestimmter DC-Trennschalter oder DC-Lasttrennschalter |
| Batterie- oder DC-Schaltschrank | Eine DC-Quelle oder ein Subsystem trennen | DC-geeignete Trennvorrichtung, abgestimmt auf die Schutzarchitektur |
| Industrieller Schaltschrank | Eine Haupt- oder lokale Isolationsfunktion bereitstellen | Schalttafel-Lasttrennschalter, Sicherungslasttrennschalter oder zugelassene Trennvorrichtung |
Ein Trennschalter sollte nicht automatisch als Not-Halt-Einrichtung bezeichnet werden. Not-Schalten, Not-Halt, Schutztrennung und Wartungstrennung sind separate Funktionen, die möglicherweise unterschiedliche Geräte, Steuerungslogiken, Standorte und Normen erfordern.
Trennschalter vs. Leistungsschalter, Schütz und Wahlschalter
Ein Trennschalter wird manchmal mit anderen Geräten verwechselt, die ebenfalls den Schaltzustand ändern.
- Ein circuit breaker erkennt und unterbricht definierte Überstromzustände; ein Trennschalter tut dies nicht. Siehe den vollständigen Vergleich zwischen Leistungsschalter und Trennschalter.
- Ein Schütz ist ein elektrisch betätigtes Schaltgerät, das zur häufigen Steuerung von Lasten verwendet wird. Es sollte nicht davon ausgegangen werden, dass es die gleiche Wartungstrennfunktion wie ein deklarierter Trennschalter bietet.
- Ein Wahlschalter ist normalerweise ein Befehlsgerät für Steuerstromkreise. Es kann EIN, AUS, AUTO oder einen anderen Betriebsmodus anfordern, isoliert jedoch normalerweise nicht den Hauptstromkreis.
- Ein Transferschalter schaltet eine Last zwischen Quellen um. Quellumschaltung und Wartungstrennung sind verwandte Systementscheidungen, aber nicht dieselbe Funktion.
Von der Definition zur Produktbewertung
Bevor Sie Produkte vergleichen, legen Sie fest, ob die Installation nur eine Trennung, eine Nennlastschaltung mit Trennung oder einen integrierten Sicherungsschutz erfordert. Bestätigen Sie anschließend die Versorgungsart, Betriebsspannung, Laststrom und Betriebsart, Pole, Kurzschlusskoordination, Gehäuse, Betätigungsgriff, Verriegelungsvorkehrungen und die Anforderungen des Zielmarktes.
VIOX ordnet die verfügbaren Modelle in der Produktkategorie Lasttrennschalter. Betrachten Sie diese Seite als Schritt zur Produktbewertung und nicht als Ersatz für die Spezifikation des Stromkreises. Für eine modellbezogene Anfrage senden Sie bitte die Systemspannung, AC- oder DC-Betriebsart, Lasttyp, Nennstrom, Polanordnung, Gehäuseanforderung, Zielmarkt und die benötigte Menge an [email protected].
