Ein Spannungsschutz trennt eine Last, wenn die gemessene Versorgungsspannung dauerhaft über oder unter den konfigurierten Spannungsgrenzen liegt. Ein Überspannungsschutzgerät, genauer gesagt ein Überspannungsschutzgerät (SPD), begrenzt kurze transiente Überspannungen, indem es Stoßströme über einen definierten Schutzpfad ableitet.
Sie lösen unterschiedliche Probleme:
- Wählen Sie einen Spannungsschutz bei anhaltender oder wiederkehrender Überspannung und Unterspannung.
- Wählen Sie einen SPD bei kurzen Transienten, die mit Blitzeinwirkungen, Schaltvorgängen oder ähnlichen Stoßereignissen verbunden sind.
- Verwenden Sie beide wenn die Anlage beiden Störungsarten ausgesetzt ist.
- Wählen Sie einen Regler, USV oder eine andere Lösung wenn die Last bei Spannungsschwankungen oder einem Stromausfall weiter betrieben werden muss.
Keines der beiden Geräte ist universell “besser”. Die richtige Wahl hängt davon ab, wie sich die Spannung verhält, wie lange der Zustand anhält und ob die erforderliche Reaktion darin besteht, die Last zu trennen oder eine transiente Überspannung zu begrenzen.
Anmerkung zum Geltungsbereich: In diesem Artikel bedeutet “Spannungsschutzgerät” ein automatisches Über- und Unterspannungsschutzgerät oder ein Spannungsüberwachungsrelais, das eine Abschaltung einleitet. Einige Anbieter verwenden denselben Begriff für Spannungsregler, Überspannungsschutzleisten oder Multifunktionsgeräte, daher muss die tatsächliche Funktion laut Datenblatt immer überprüft werden.

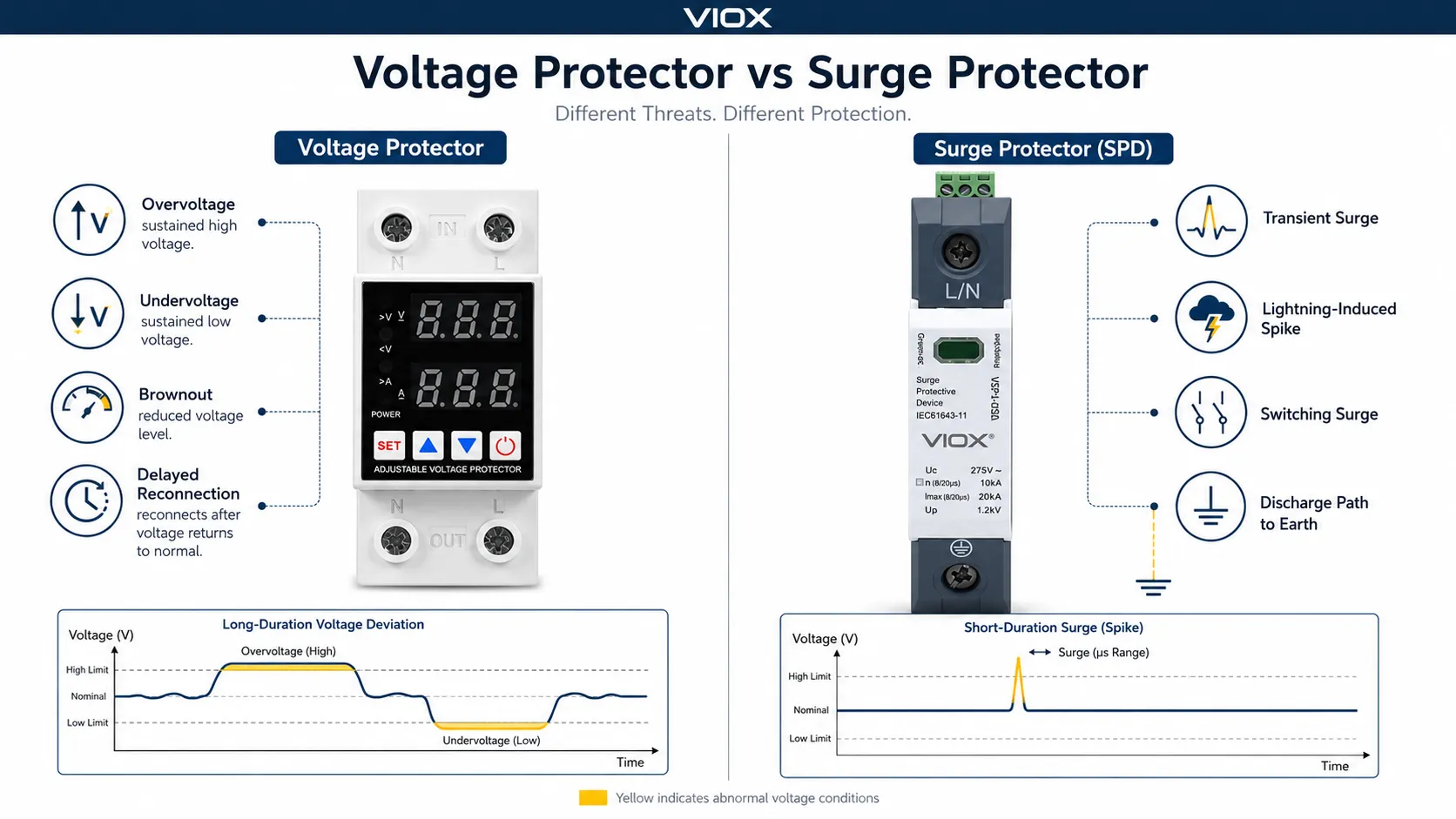

Spannungsschutzgerät vs. Überspannungsschutzgerät: Entscheidungstabelle
| Entscheidungspunkt | Spannungsschutzgerät | Überspannungsschutzgerät / SPD |
|---|---|---|
| Primäre Störung | Versorgung verbleibt außerhalb eines zulässigen Über- oder Unterspannungsbereichs | Kurzzeitige transiente Überspannung |
| Schutzmaßnahme | Öffnet ein internes Schaltgerät oder steuert ein Schütz an, um die Last zu trennen | Ändert die Impedanz und leitet den Stoßstrom ab, wodurch die Spannung an den geschützten Leitern begrenzt wird |
| Last während des Betriebs | Die Stromversorgung wird unterbrochen | Die Stromversorgung wird durch die überspannungsbegrenzende Wirkung normalerweise nicht absichtlich unterbrochen |
| Niederspannungsschutz | Ja, wenn eine Unterspannungsüberwachung vorhanden und konfiguriert ist | Keine |
| Schutz gegen dauerhafte Hochspannung | Ja, innerhalb der deklarierten Überwachungs- und Schaltkapazität des Geräts | Nicht die vorgesehene Funktion des SPD |
| Schutz vor transienten Überspannungen durch Blitzschlag oder Schaltvorgänge | Kein Ersatz für einen SPD | Kernfunktion bei korrekter Auswahl und Installation des SPD |
| Typische Anschlussrolle | Im Lastpfad oder in einem Steuerstromkreis, der ein Schaltgerät betätigt | Üblicherweise parallel über definierte Leiter oder Schutzmodi angeschlossen |
| Wesentliche Einschränkung | Trennt die Versorgung, anstatt sie zu korrigieren, und ist nicht dazu bestimmt, Stoßenergie zu begrenzen | Regelt keine Spannung, erhöht keine niedrige Spannung, bietet keine Notstromversorgung und ersetzt keinen Schutz bei dauerhafter Überspannung |
Die kürzeste zuverlässige Regel lautet:
Außerhalb des Bereichs liegende Spannung, die anhält → trennen. Kurze transiente Spannung → begrenzen. Exposition gegenüber beidem → beide Funktionen koordinieren.
Der wichtigste Unterschied liegt in der Störungsdauer und der Schutzmaßnahme
“Überspannung” ist eine allgemeine Beschreibung, kein einzelnes elektrisches Ereignis. Zwei Zustände können beide über die Nennspannung steigen und erfordern dennoch unterschiedliche Schutzmaßnahmen.
Ein anhaltende anormale Versorgungsspannung bleibt lange genug bestehen, damit ein Überwachungsgerät feststellen kann, dass die Versorgung ihr zulässiges Fenster verlassen hat. Wo eine Lasttrennung eine geeignete Schutzreaktion darstellt, folgt die Wiedereinschaltung der konfigurierten Wiederherstellungslogik des Geräts.
Ein temporäre Überspannung (TOV) erfordert eine spezifischere Systembewertung und sollte nicht bloß als ein anderer Name für eine gewöhnliche langfristige Versorgungsabweichung behandelt werden. Ob ein Spannungsschutzgerät ein geeigneter Teil der Reaktion ist, hängt von der Höhe und Dauer der TOV, dem Erdungssystem, der Stehfestigkeit der Betriebsmittel, dem deklarierten TOV-Verhalten des installierten SPD und den geltenden örtlichen Installationsvorschriften ab. Es sollte daher nicht davon ausgegangen werden, dass ein allgemeines Spannungsschutzgerät jedes TOV-Szenario von selbst löst.
Ein transiente Überspannung ist ein kurzes Ereignis, das durch Einflüsse wie Blitzeinschläge oder Schaltvorgänge verursacht wird. Die erforderliche Maßnahme besteht darin, die Spannungsbelastung zu begrenzen und gleichzeitig einen Pfad für den Stoßstrom bereitzustellen. IEC 61643-11 beschreibt AC-Niederspannungs-SPD als Geräte, die mindestens eine nichtlineare Komponente enthalten und dazu bestimmt sind, Stoßspannungen zu begrenzen und Stoßströme abzuleiten.
Diese Unterscheidung erklärt auch, warum ein niedrig erscheinender Spannungswert allein nicht ausreicht, um das richtige Gerät zu identifizieren. Eine Messung der Spannungsqualität, ein Ereignisprotokoll, ein Gerätealarm oder eine Untersuchung der Quelle können erforderlich sein, um festzustellen, ob es sich bei dem Problem um einen dauerhaften Versorgungszustand, eine Transiente, eine Unterbrechung oder eine völlig andere Störung handelt.

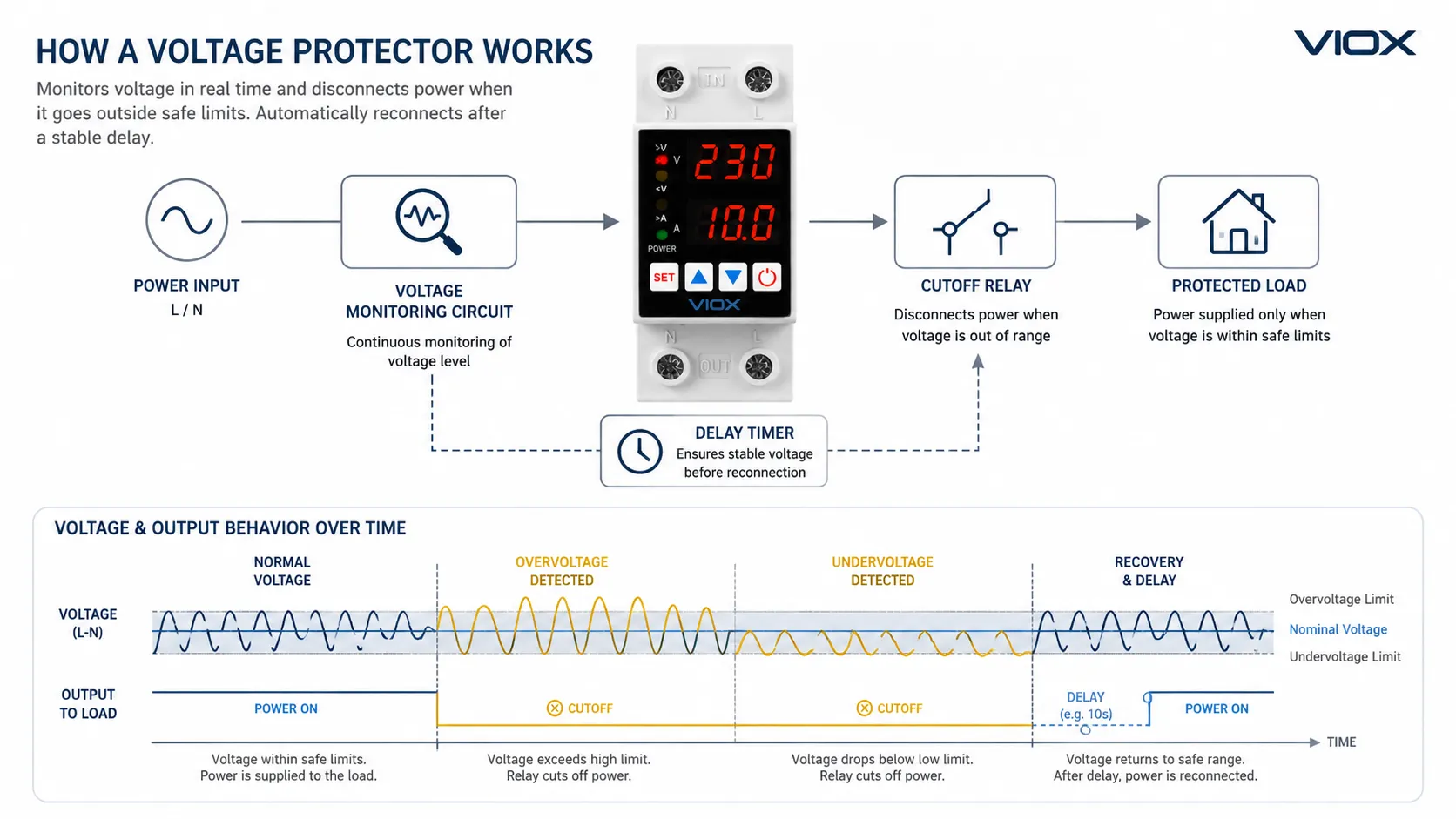

Wie reagiert ein Spannungsschutzgerät?
Ein Spannungsschutzgerät folgt typischerweise einer Abfolge von Überwachung und Abschaltung:
- Es misst die relevante Versorgungsspannung.
- Es vergleicht den Messwert mit den konfigurierten Schwellenwerten für Überspannung und Unterspannung.
- Wenn die Auslösebedingung erfüllt ist, ändert sein Ausgang den Zustand.
- Die Last wird je nach Geräteausführung direkt oder über ein Schütz getrennt.
- Die Wiedereinschaltung erfolgt gemäß der Rückkehrschwelle, Hysterese und Verzögerungslogik des Produkts.
Die genauen Schwellenwerte, das Verzögerungsverhalten, die Kontaktbelastbarkeit und die Rücksetzmethode sind produktspezifisch. Ein dreiphasiges Überwachungsrelais kann zusätzlich Phasenausfall, Phasenfolge oder Asymmetrie überwachen, diese Funktionen sollten jedoch nicht bei jedem Spannungswächter vorausgesetzt werden.
Der wesentliche Punkt ist, dass das Gerät eine unsichere Versorgung von der Last trennt. Es hält den Ausgang normalerweise nicht auf einer konstanten Spannung.

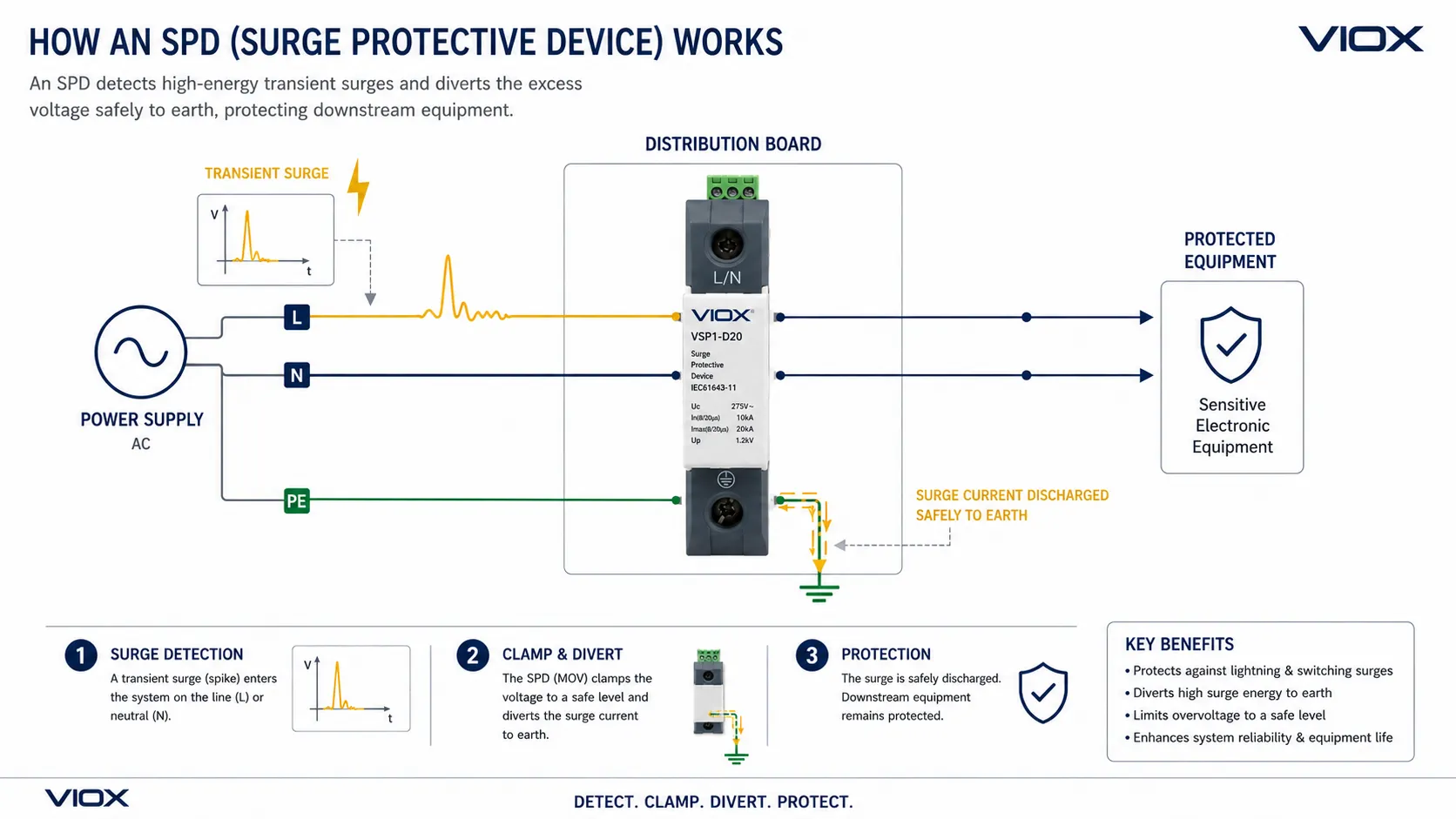

Wie reagiert ein Überspannungsschutzgerät?
Ein Überspannungsschutzgerät verbleibt bei akzeptabler Systemspannung normalerweise in einem hochohmigen Standby-Zustand. Wenn eine transiente Überspannung dazu führt, dass die Spannung über einem geschützten Modus ansteigt, ändert eine nichtlineare Komponente ihren Zustand und bietet einen niederohmigen Pfad für den Stoßstrom. Dies begrenzt die transiente Spannung, die nachgeschaltete Geräte erreicht.
Der Strom fließt nicht immer einfach “zur Erde”. Abhängig vom elektrischen System und der SPD-Topologie können die geschützten Modi Leiter-gegen-Neutralleiter, Leiter-gegen-Schutzleiter, Neutralleiter-gegen-Schutzleiter, Leiter-gegen-Leiter oder DC-Leiterkombinationen umfassen. Erdung, Potenzialausgleich, Leitungsführung, Schutzmodus und Einbauposition beeinflussen das Ergebnis.
Ein SPD ist daher ein Gerät zur Begrenzung von Transienten – kein Spannungsstabilisator und kein allgemeiner Hochspannungs-Trennschalter. Schneider Electric gibt zudem an, dass Überspannungsschutzgeräte nicht dazu bestimmt sind, vor temporären Überspannungen unterhalb ihrer maximalen Dauerspannung zu schützen.
Kann ein Überspannungsschutzgerät einen Spannungswächter ersetzen?
Nein. Ein Standard-SPD bietet nicht die Kernfunktionen, die für einen dauerhaften Über-/Unterspannungsschutz erforderlich sind:
- Es hebt keine niedrige Spannung an.
- Es öffnet normalerweise nicht den Laststromkreis, weil die Versorgungsspannung unter einem konfigurierten Grenzwert bleibt.
- Es ist nicht dafür ausgelegt, die Energie eines dauerhaften, anormalen Versorgungszustands kontinuierlich zu absorbieren oder abzuleiten.
- Sein Uc- oder MCOV-Nennwert ist eine kontinuierliche Betriebsgrenze, die bei der SPD-Auswahl verwendet wird, kein vom Benutzer einstellbarer Überspannungs-Auslöseschwellenwert für die Lasttrennung.
Dies beantwortet direkt die häufige Frage, “Schützen Überspannungsschutzgeräte vor Unterspannung?” Das tun sie nicht. Wenn eine Unterspannung eine Abschaltung bewirken muss, benötigt das elektrische System eine Unterspannungsüberwachung und eine geeignete Trennvorrichtung. Wenn der Betrieb fortgesetzt werden muss, sind stattdessen möglicherweise eine Spannungsregelung oder eine Pufferung durch Energiespeicher erforderlich.
Kann ein Spannungsschutzgerät ein SPD ersetzen?
Nein. Ein Spannungsschutzgerät ist darauf ausgelegt, die Versorgung anhand von Überwachungsschwellenwerten zu bewerten und anschließend die Last zu trennen. Dies ist nicht derselbe Vorgang wie die Begrenzung eines kurzen Transienten an den Anschlussklemmen des Geräts.
Selbst wenn ein Spannungsschutzgerät eine Überspannungs-Auslösefunktion enthält, beweist diese Bezeichnung nicht, dass es als SPD geprüft wurde. Überspannungsschutz erfordert deklarierte Leistungsdaten für Transienten und einen anwendbaren Prüfrahmen. Für AC-Niederspannungs-SPDs können relevante Angaben auf dem Etikett und im Datenblatt den SPD-Typ, Uc oder MCOV, Up, In, Imax oder Iimp, Schutzmodi und die Kurzschlusskoordination umfassen.
Daher gilt:, Überspannungsschutz ist nicht automatisch dasselbe wie Schutz vor transienten Überspannungen. Der Schutz vor transienten Überspannungen ist eine spezialisierte Antwort auf transiente Überspannungen; ein Spannungsschutzgerät adressiert einen anderen Teil des Spektrums von Spannungsstörungen.
Welches Gerät benötigen Sie?
Verwenden Sie das beobachtete Problem – nicht den Produktnamen – als Ausgangspunkt für die Auswahl.
| Beobachtete Anforderung | Geeignete Richtung | 为什么 |
|---|---|---|
| Die Spannung bleibt zu hoch oder zu niedrig und das Gerät sollte abschalten | Spannungsschutzgerät | Schwellenwertüberwachung und Abschaltung entsprechen der erforderlichen Reaktion |
| Exposition gegenüber blitzinduzierten oder schaltbedingten Transienten | SPD | Die Anforderung ist die Begrenzung von transienten Spannungen und die Ableitung von Stoßströmen |
| Instabile Versorgung sowie glaubhafte Transientenbelastung | Beide | Jedes Gerät deckt eine andere Störungsklasse ab |
| Die Ausrüstung muss bei moderaten Spannungsschwankungen unter Spannung bleiben | Spannungsregler / AVR | Regelung, nicht Abschaltung, ist erforderlich |
| Die Ausrüstung muss während einer Unterbrechung weiterarbeiten | USV oder ein anderes Notstromsystem | Weder ein Spannungsschutzgerät noch ein SPD liefert Notstromenergie |
| Überlast-, Kurzschluss- oder Stromschlagschutz ist das Hauptanliegen | Geeigneter Überstrom- oder Fehlerstromschutz | Das Problem ist nicht primär die Spannungshöhe oder die Begrenzung von Transienten |
| Die Art der Störung ist unbekannt | Zuerst messen oder diagnostizieren | Eine Produktauswahl ohne Identifizierung des Ereignisses kann dazu führen, dass die tatsächliche Fehlerursache ungeschützt bleibt |
Wählen Sie einen Spannungsschutz, wenn
Wählen Sie einen Spannungsschutz, wenn alle drei Aussagen zutreffen:
- Die wichtige Variable ist die gemessene Versorgungsspannung.
- Der unzulässige Zustand hält lange genug an, um die Auslöselogik des Geräts zu erfüllen.
- Das Trennen der Last ist die gewünschte sichere Reaktion.
Überprüfen Sie anschließend die Nennspannung, die Ein- oder Dreiphasenkonfiguration, die Über-/Unterspannungsschwellen, die Hysterese, die Verzögerungs- und Rücksetzlogik, die Kontakt- oder Schützkapazität sowie alle erforderlichen Phasenüberwachungsfunktionen.
Wählen Sie einen SPD, wenn
Wählen Sie einen SPD, wenn das Design transiente Überspannungen in einem AC-, DC-, PV-, Strom- oder Signalstromkreis begrenzen muss. Die Auswahl hängt von der geltenden Norm und dem Installationskontext ab, nicht von einem einzelnen kA-Wert.
Überprüfen Sie bei einem AC-Netz-SPD die Systemspannung und Erdungskonfiguration, den Installationspunkt, den SPD-Typ, Uc oder MCOV, den Spannungsschutzpegel, die deklarierten Entladestromnennwerte, die Schutzmodi, den Vorsicherungsschutz und die verfügbaren Kurzschlussbedingungen. Der VIOX-Leitfaden zum Lesen eines SPD-Datenblatts erläutert diese Parameter im Detail.
Wann sollten ein Spannungsschutzgerät und ein SPD zusammen verwendet werden?
Verwenden Sie beide, wenn die Risikobewertung sowohl eine instabile Versorgungsspannung als auch eine Belastung durch Transienten identifiziert. Eine Anlage kann beispielsweise wiederkehrende Spannungsschwankungen aufweisen und gleichzeitig über Außenleitungen, Blitzschlaggefährdung, induktive Schalthandlungen oder empfindliche elektronische Steuerungen verfügen.
In dieser Anordnung bleiben die Geräte funktionell getrennt:
- Das SPD begrenzt die transiente Spannung zwischen seinen angeschlossenen Leitern.
- Das Spannungsschutzgerät überwacht die Versorgungsspannung und leitet die Lasttrennung ein, wenn die Einstellungen dies erfordern.
- Der Leistungsschalter oder die Sicherung übernimmt die erforderliche Überstrom- und Kurzschlussfunktion.
- Erdung und Potenzialausgleich stellen den Systembezug und die für das Design erforderlichen Strompfade bereit.
“Beides verwenden” schafft keine universelle Verdrahtungsreihenfolge. Gerätetopologie, Erdungssystem, vorgeschalteter Schutz, Leitungsführung, Schütz-Anordnung, lokale Vorschriften und Herstelleranweisungen bestimmen das endgültige Design. Eine Elektrofachkraft sollte diese Elemente für die tatsächliche Installation koordinieren.
Spannungsschutzgerät vs. Spannungsregler: Verwechseln Sie nicht Abschaltung mit Korrektur
Einige Suchergebnisse verwenden “Spannungsschutzgerät”, “Spannungsregler” und “Stabilisator” synonym. Es handelt sich nicht notwendigerweise um dasselbe Produkt.
- Ein Spannungsschutz entscheidet, ob die gemessene Spannung akzeptabel ist, und schaltet ab, wenn seine Schutzlogik erfüllt ist.
- Ein Spannungsregler oder AVR ändert das Eingangs-Ausgangs-Verhältnis, um die Ausgangsspannung innerhalb seiner Regelkapazität zu halten.
- Ein USV stellt während einer Unterbrechung gespeicherte Energie bereit und kann auch Regelungs- oder überspannungsbezogene Funktionen beinhalten.
- Ein SPD begrenzt transiente Überspannung.
Ein Multifunktionsprodukt kann mehr als eine Funktion kombinieren, jedoch muss jede Funktion anhand ihrer Bemessungswerte, der Prüfnorm, des Schaltplans und des deklarierten Betriebsverhaltens verifiziert werden. Das Wort “Schutz” auf dem Gehäuse ist kein Nachweis dafür, dass alle vier Funktionen vorhanden sind.
Auswahlregel für den Endzustand
Die Entscheidung zwischen Spannungsschutzgerät und SPD wird einfach, wenn die Störung zuerst definiert wird:
- Anhaltende hohe oder niedrige Versorgungsspannung + Abschaltung erforderlich: Spannungsschutzgerät.
- Kurze transiente Überspannung + Spannungsbegrenzung erforderlich: SPD.
- Beide Störungsklassen sind plausibel: beide koordinieren.
- Eine kontinuierliche Korrektur oder Notstromversorgung ist erforderlich: Wählen Sie stattdessen einen Regler, eine USV oder eine technisch ausgelegte Lösung zur Spannungsqualität.
Nachdem Sie SPD als die erforderliche Produktkategorie identifiziert haben, vergleichen Sie die VIOX-Produktreihe für Überspannungsschutzgeräte anhand von Systemspannung, Anwendung, SPD-Typ, Schutzmodus und deklarierten Nennwerten.
