So wählen Sie den richtigen RCBO aus

Um den richtigen RCBO auszuwählen, beginnen Sie mit dem Stromkreis – nicht mit dem Katalog. Ermitteln Sie den Laststrom, die korrigierte Leiterkapazität, die mögliche Fehlerstrom-Wellenform, die erforderliche Fehlerstrom-Empfindlichkeit, den Einschaltstrom, die überwachten Leiter, den maximalen prospektiven Kurzschlussstrom, die Versorgungseigenschaften und die erforderliche Produktzulassung. Spezifizieren Sie den RCBO dann in dieser Reihenfolge:

1. Fehlerstromtyp: AC, A, F oder B
2. Fehlerstrom-Empfindlichkeit, IΔn: wie 10 mA, 30 mA, 100 mA oder 300 mA, sofern zulässig und erforderlich
3. Bemessungsstrom, Unter: abgestimmt auf den Bemessungsstrom und die Leiterbelastbarkeit
4. Überstromkennlinie: normalerweise B, C oder D für entsprechende Produkte nach IEC-Norm
5. Polzahl und Neutralleiteranordnung: passend für jeden Leiter, der überwacht und getrennt werden muss
6. Kurzschlussfestigkeit: nicht geringer als der maximal zu erwartende Kurzschlussstrom gemäß der geltenden Erklärung oder einer exakt dokumentierten Kombination
7. Produktbedingungen: Spannung, Frequenz, Norm, Netzabhängigkeit, Einspeise-/Abgangsrichtung, Anschlussklemmen, Sammelschienenkompatibilität und Marktzulassung

Geben Sie kein Modell frei, solange eines dieser Felder unbekannt ist. Ein C32 30 mA Typ A 6 kA RCBO ist nicht bloß ein “32 A Leistungsschalter”; jede Kennzeichnung beantwortet eine spezifische technische Frage.

AC-Anwendungsbereich: Dieser Leitfaden befasst sich primär mit AC-RCBOs im Anwendungsbereich der IEC/EN 61009-1. Die IEC-Ausgabe von 2024 deckt relevante RCBOs bei Bemessungsbetriebsspannungen von maximal 440 V AC und Bemessungsfrequenzen von 50 Hz, 60 Hz oder 50/60 Hz innerhalb ihrer weiteren genannten Grenzwerte ab. Halten Sie bei einem DC-Stromkreis inne und prüfen Sie die geltende Norm für DC-Schutzeinrichtungen, Polarität, Spannung pro Pol, Lichtbogenlöschkonzept, Abschaltanordnung und die genaue Herstellerdokumentation. Übertragen Sie das AC-Auswahlergebnis nicht auf ein DC-Gerät.

Wenn Sie das Gerät zunächst verstehen müssen, anstatt es auszuwählen, beginnen Sie mit Was ist ein RCBO?. Bote. Das RCBO-Langform-Leitfaden besitzt separat eine Abkürzungsabsicht.

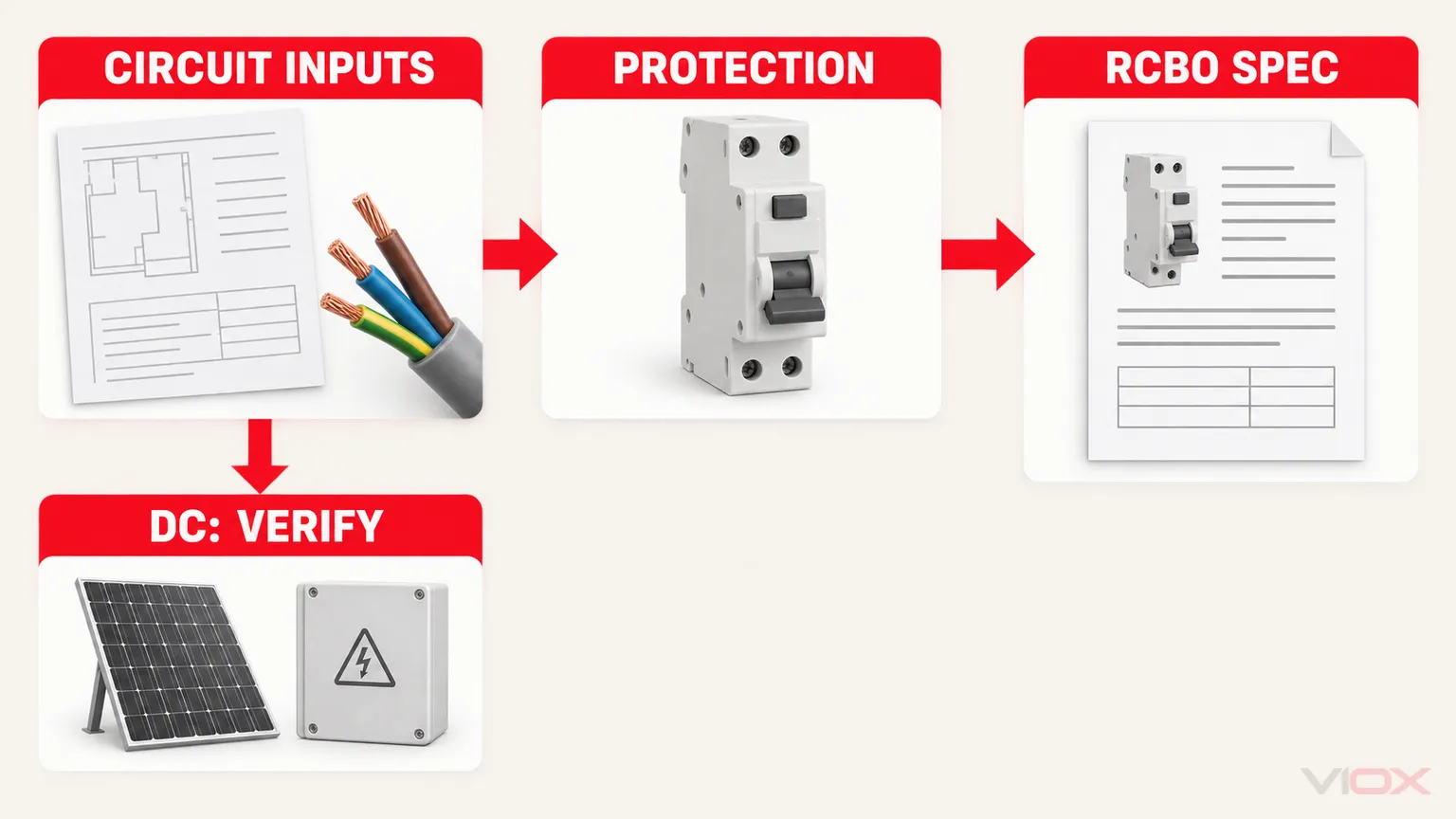

RCBO-Auswahl-Eingabeblatt

Sammeln Sie diese Eingangsdaten, bevor Sie Modelle vergleichen. “Zu bestätigen” ist ein gültiger Planungsstatus; das Schätzen eines Nennwerts ist es nicht.

Eingang	Was zu erfassen ist	Warum dies die Wahl des RCBO beeinflusst
Versorgung	Für diesen Leitfaden: AC-Spannung, Frequenz, Phasen, Neutralleiter und Erdungskontext; kennzeichnen Sie jeden DC-Stromkreis für eine separate Normen- und Produktprüfung	Bestimmt Produktumfang, Pole, Überwachung, Polarität und deklarierte Nennwerte
Stromkreisaufgabe	Beleuchtung, Steckdosen, Heizung, Motor, Wechselrichter, EV-Ladegerät, PV, gemischte Last oder eine andere definierte Betriebsart	Gibt Fehlerstromkurvenform, normalen Ableitstrom, Einschaltstrom und Anforderungen an die Durchgängigkeit an
Bemessungsstrom, IB	Maximal erwarteter Laststrom unter Verwendung der Projektplanungsmethode	Legt die Untergrenze für den Überstromnennwert fest
Leiterkapazität, IZ	Korrigierte Strombelastbarkeit nach Verlegeart, Umgebungstemperatur, Häufung, Isolierung und anderen Reduktionsfaktoren	Legt die Obergrenze für den Nennwert der Schutzeinrichtung fest
Einschalt- oder Anlaufstrom	Größe und Dauer aus Gerätedaten oder Auslegungsnachweisen	Hilft bei der Unterscheidung der Eignung der B-, C- oder D-Charakteristik
Nachweis für Fehlerstrom	Geräteanweisungen, Umrichtertopologie, mögliche AC-, pulsierende DC-, mischfrequente oder geglättete DC-Komponenten	Bestimmt die Eignung für Typ AC, A, F oder B
Normales Ableitstrombudget	Ableitstrom pro Last, Filter, lange Kabel, SPDs und gruppierte Geräte	Verhindert eine unrealistisch empfindliche oder überlastete Fehlerstromanordnung
Schutzzweck	Zusatzschutz, vorgeschalteter Fehlerstromschutz, Fehler-/Brandrisikominderung oder Koordination, sofern zulässig	Informiert IΔn und Anforderungen an Zeitverzögerung oder Selektivität
Maximaler PSCC	Maximaler prospektiver Kurzschlussstrom am genauen Installationspunkt	Legt das minimale anwendbare Ausschaltvermögen fest
Abschaltvorrichtung	Zu überwachende, zu schaltende und zu schützende Leiter	Bestimmt die 1P+N-, 2P-, 3P-, 3P+N- oder 4P-Anordnung
Installationssystem	Gehäuse, DIN-Schiene, Sammelschiene, Anschlussleiter, Umgebungsgrenzwerte, Einspeiserichtung	Steuert die mechanische und deklarierte Installationskompatibilität
Compliance	Erforderliche Produktnorm, nationale Übernahme, Zertifizierung, Projektspezifikation	Bestimmt, ob ein technisch plausibles Gerät rechtlich und vertraglich akzeptabel ist

RCBO-Bemessungstabelle: Was die jeweilige Kennzeichnung bestimmt

Diese Tabelle verhindert den häufigsten Auswahlfehler: das Betrachten nicht zusammengehöriger Kennzeichnungen als Ersatz.

RCBO-Feld	Typische Kennzeichnungen oder Optionen	Wählen Sie es aus	It does nicht geben Ihnen Auskunft
Fehlerstromtyp	AC, A, F, B	Mögliche Fehlerstrom-Wellenform und Geräteanweisungen	Überstrom-Einschaltstromtoleranz
Fehlerstromempfindlichkeit	IΔn, zum Beispiel 30 mA	Schutzzweck, lokale Vorschriften, Ableitstrombudget und Selektivitätsauslegung	Dauerstrombelastbarkeit
Nennstrom	Unter, zum Beispiel 16 A, 20 A, 32 A	IB, korrigiert IZ, sowie Installationsbedingungen	Kurzschlussausschaltvermögen
Auslösecharakteristik	B, C, D	Einschaltstrom, Fehlerstrom, Schleifenbedingungen und Abschaltanforderungen	Fehlerstrom-Fähigkeit Typ B
Polen	1P+N, 2P, 3P, 3P+N, 4P	Versorgung und erforderliche überwachte/abgeschaltete Leiter	Genaue Anordnung der Anschlussklemmen
Schaltleistung	6 kA, 10 kA, 16 kA oder ein anderer deklarierter Wert	Maximaler PSCC, Norm, Spannung und genauer Nachweis der Vorsicherung	Bemessungsstrom oder Fehlerstrom-Ansprechwert
Spannung und Frequenz	上, 50/60 Hz, weitere deklarierte Werte	Tatsächliche Versorgung	Marktakzeptanz
Normen und Zulassungen	IEC/EN 61009-1, IEC 62423 wo anwendbar, nationale Prüfzeichen	Zielmarkt und Projektspezifikation	Eignung für jede Installationsumgebung
Richtungs- und Versorgungsabhängigkeit	Bidirektional/unidirektional; funktional abhängig/unabhängig von der Netzspannung	Genaue Produktdokumentation und Systemauslegung	Eine universelle Verdrahtungsanordnung

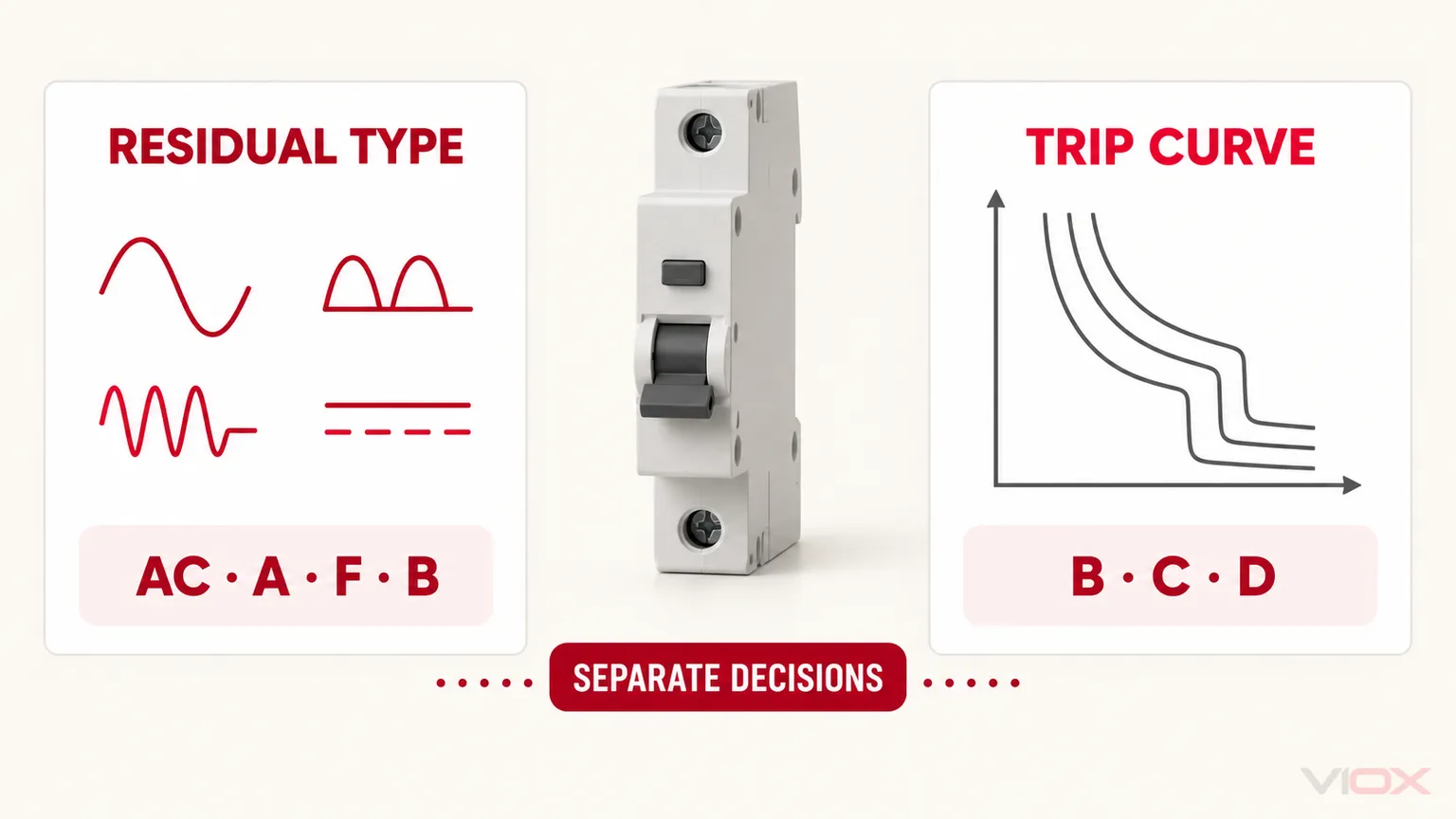

Schritt 1: Auswahl des Fehlerstromtyps

Der Fehlerstromtyp beschreibt, welche Fehlerstromkurvenformen das Gerät erkennen kann. Er ist unabhängig von der B-, C- oder D-Überstromkennlinie.

Typ	Erkennungsgrenze in der Praxis	Auswahlrichtung
Typ AC	Sinusförmiger Wechselstrom-Fehlerstrom	Nur dort berücksichtigen, wo die angeschlossenen Betriebsmittel und örtlichen Vorschriften dies zulassen
Typ A	Sinusförmiger AC- und pulsierender DC-Fehlerstrom	Häufiger Ausgangspunkt für viele moderne einphasige elektronische Lasten, jedoch nicht universell einsetzbar
Typ F	Verhalten vom Typ A zuzüglich definiertem Verhalten bei Mischfrequenzen für relevante einphasige Betriebsmittel	In Betracht ziehen, wenn Ausrüstung oder Auslegungsnachweise wechselrichterbedingte Fehlerströme in ihrem Anwendungsbereich identifizieren
Typ B	Breiteres Ansprechverhalten einschließlich glatter DC-Fehlerströme unter den deklarierten Bedingungen	In Betracht ziehen, wenn Ausrüstung glatte DC- oder andere Fehlerströme erzeugen kann, die ein Verhalten vom Typ B erfordern

Die Lastkategorie allein ist nicht ausreichend. Ein EV-Ladegerät, PV-Wechselrichter, eine Wärmepumpe oder ein drehzahlgeregelter Antrieb können eine Fehlerstromüberwachung integrieren, die die Anforderungen an den externen Schutz verändert. Umgekehrt beweisen die Worte “Haushaltsgerät” nicht, dass Typ AC akzeptabel ist. Überprüfen Sie die Anweisungen des Geräteherstellers, die Umrichtertopologie, die örtlichen Installationsvorschriften und die Koordination mit vorgeschalteten Geräten.

IEC 62423 definiert zusätzliche Anforderungen für RCDs vom Typ F und Typ B, die mit den relevanten allgemeinen RCD-Normen verwendet werden. Für den vollständigen Wellenformvergleich und den wichtigen Unterschied zwischen RCBO Typ B und B-Charakteristik RCBO, verwenden Sie die dedizierte Leitfaden für RCBO-Typ AC vs. A vs. F vs. B.

Stoppbedingung: wählen Sie nicht den Fehlerstrom-Typ, wenn das Ableitstromverhalten des Geräts oder die Schutzanweisungen nicht verfügbar sind.

Schritt 2: Auswahl der Fehlerstrom-Empfindlichkeit (IΔn)

IΔn ist der Bemessungsfehlerstrom. Dies ist nicht der Ampere-Nennwert des RCBO und sollte nicht nach der Regel “niedriger ist immer sicherer” ausgewählt werden.

IΔn Wert	Allgemeine Auslegungsrolle	Zu prüfende Punkte
10 mA	Hochempfindlicher Schutz für definierte Spezialanwendungen	Lokale Anforderung, Verwendung in einzelnen Stromkreisen und normaler Ableitstrom-Spielraum
30 mA	Zusätzlicher Schutz für viele Endstromkreise in IEC-basierten Installationen	Schaltkreisumfang, lokale Vorschriften, akkumulierter Ableitstrom und erforderliches Abschaltverhalten
30 mA	Vorgeschalteter Fehlerstromschutz, Minderung von Fehler-/Brandrisiken oder Koordination, sofern zulässig	Ob nachgeschalteter zusätzlicher Schutz weiterhin erforderlich ist und ob die Selektivität dokumentiert ist
100 mA	Vorgeschaltete oder Brandschutzstrategie, sofern spezifiziert	Erdungssystem, lokale Vorschriften, nachgeschaltete Koordination und Zeitverzögerung, sofern erforderlich

Dies sind Rollen, keine universellen Vorgaben. Schätzen oder ermitteln Sie den normalen ständigen Ableitstrom des Schaltkreises, einschließlich angeschlossener Geräte, EMV-Filter, langer Leitungslängen, Überspannungsschutzgeräte und zukünftiger Lasten. Ein RCBO kann korrekt auslösen und dennoch eine schlechte Versorgungskontinuität verursachen, wenn der normale Ableitstrom zu nahe am gewählten Ansprechschwellenwert liegt.

Wo vorgeschaltete und nachgeschaltete Fehlerstrom-Schutzeinrichtungen verwendet werden, hängt die Selektivität von mehr als nur unterschiedlichen mA-Werten ab. Zeitkennlinien, Gerätetyp, Schaltkreisanordnung sowie Hersteller- oder Projektnachweise sind ebenfalls von Bedeutung.

Stoppbedingung: nicht abschließen IΔn bis der Schutzzweck und die örtlichen Installationsvorschriften bekannt sind.

Schritt 3: Abstimmung des Bemessungsstroms auf Last und Leiter

Für ein Design nach IEC-Standard lautet die grundlegende Beziehung:

IB ≤ In ≤ IZ

wo:

• IB ist der Bemessungsstrom des Stromkreises;
• Unter ist der Bemessungsstrom des RCBO; und
• IZ ist die korrigierte Strombelastbarkeit des Leiters.

Die Logik ist einfach: Das Gerät muss die vorgesehene Last führen, darf den Leiter jedoch nicht unzureichend schützen. Der IEC 60364-4-43 Anwendungsbereich befasst sich mit dem Schutz gegen Überstrom in Niederspannungsanlagen; die tatsächliche Leiterberechnung muss der geltenden Installationsnorm und den Projektbedingungen entsprechen.

IB ≤ In ≤ IZ ist eine notwendige Prüfbedingung, nicht die vollständige Überprüfung des Überlastschutzes. Wo die geltende Installationsnorm dies erfordert, überprüfen Sie zusätzlich:

I₂ ≤ 1.45 × IZ

I₂ ist der Strom, der das effektive Auslösen der Schutzeinrichtung innerhalb der konventionellen Zeit bewirkt, die durch die geltende Produktnorm oder Herstellerdaten definiert ist. Überprüfen Sie die tatsächliche RCBO-Charakteristik und alle für den Leiterschutz erforderlichen Bedingungen gemäß der lokalen Installationsnorm, einschließlich Fällen, in denen der Überlastschutz anders behandelt werden kann. Das IET bietet ein öffentliches BS 7671-Beispiel für die vollständige IB, Unter, IZund I₂ Bedingungen; verwenden Sie es als zugängliches britisches Beispiel, nicht als Ersatz für die Regeln, die einen anderen Markt regeln.

Do not use fixed shortcuts such as “2.5 mm² always means 20 A.” Conductor material, insulation, installation method, grouping, ambient temperature, terminals, harmonics, voltage drop, load duty, and national rules can all change the result. The product’s reference ambient and derating information must also be considered when it is installed in a warm or densely populated board.

Stoppbedingung: falls korrigiert IZ ist nicht bekannt, die Ampere-Bemessung des RCBO ist noch nicht zur Freigabe bereit.

Schritt 4: Auswahl der Überstromkennlinie basierend auf Einschaltstrom und Fehlerverhalten

B, C und D sind Überstromkennlinien. Sie geben unterschiedliche magnetische Schnellauslösebereiche für entsprechende Schutzeinrichtungen nach IEC-Bauart an; es handelt sich nicht um Fehlerstrom-Typen.

Auslösecharakteristik	Allgemeiner Referenzbereich	Frage zur praktischen Auswahl	Hauptrisiko bei Fehlbedienung
B	Etwa 3–5 × Unter	Ist der normale Einschaltstrom niedrig genug, während die erforderliche Fehlerabschaltung erreicht wird?	Fehlauslösung bei Transformatoren, Motoren oder großen Treibergruppen
C	Etwa 5–10 × Unter	Weist der Stromkreis einen moderaten Einschaltstrom und einen ausreichenden Fehlerstrom auf?	Unter der Annahme, dass es sich um eine universelle “gewerbliche” Kennlinie handelt
D	Etwa 10–20 × Unter	Ist ein hoher Einschaltstrom dokumentiert und kann der Stromkreis dennoch die Anforderungen an die Fehlerabschaltung erfüllen?	Verwendung zur Maskierung von Auslösungen beim Anlauf, wenn der Fehlerstrom zu niedrig ist

Verwenden Sie die Anlaufstromdaten und die Dauer des Geräts, prüfen Sie dann die Zeit-Strom-Kennlinie des Herstellers sowie die Fehler- oder Schleifenbedingungen des Projekts. Eine Kennlinie für höhere Einschaltströme kann den Anlaufstrom überbrücken, erfordert aber auch einen höheren Strom, um in den unverzögerten Bereich zu gelangen.

Für das Ablesen von Diagrammen, thermisches Verhalten, magnetische Auslösebereiche und Koordinationsgrenzen verwenden Sie das Leitfaden für Auslösekennlinien von Leistungsschaltern.

Stoppbedingung: Wechseln Sie nicht von B nach C oder D, nur weil ein vorhandenes Gerät auslöst. Stellen Sie zuerst fest, ob es sich bei dem Ereignis um eine Überlast, einen Kurzschluss, einen Fehlerstrom, eine fehlerhafte Verdrahtung, eine normale Ansammlung von Ableitströmen oder einen tatsächlichen Einschaltstrom handelt.

Schritt 5: Auswahl der Pole und der Neutralleiteranordnung

Jeder Leiter, der in die Fehlerstrommessung einbezogen werden muss, muss den vorgesehenen Erfassungspfad des Geräts durchlaufen. Die erforderliche Abschaltvorrichtung hängt von der Versorgung, dem Erdungssystem, den örtlichen Vorschriften und der Funktion des Stromkreises ab.

Konfiguration	Typischer Systemkontext	Erforderliche Überprüfung
1P+N	Einphasiger Endstromkreis	Welcher Pol über einen Überstromschutz verfügt, ob der Neutralleiter geschaltet oder durchgehend ist, Anschlussbelegung und zulässige Versorgungsrichtung
2P	Einphasiger Stromkreis, der eine zweipolige Abschaltung erfordert	Ob beide Pole geschaltet sind, welche Pole geschützt sind und wie das Produkt die Leiter überwacht
3P	Dreiphasiger Stromkreis ohne Neutralleiter	Alle drei Phasenleiter folgen dem deklarierten Strompfad und Produktdiagramm
3P+N / 4P	Dreiphasenstromkreis mit Neutralleiter	Neutralleiterüberwachung und Schaltverhalten, Polschutz und exaktes Anschlussdiagramm

Marketingnamen sind keine Schaltpläne. Zwei Produkte mit der Bezeichnung 1P+N können sich in der Neutralleiterbehandlung, der Versorgungsabhängigkeit, der Anschlussklemmenposition oder der Einspeise-/Abgangsrichtung unterscheiden. Verwenden Sie die exakte Katalognummer und die Produktzeichnung.

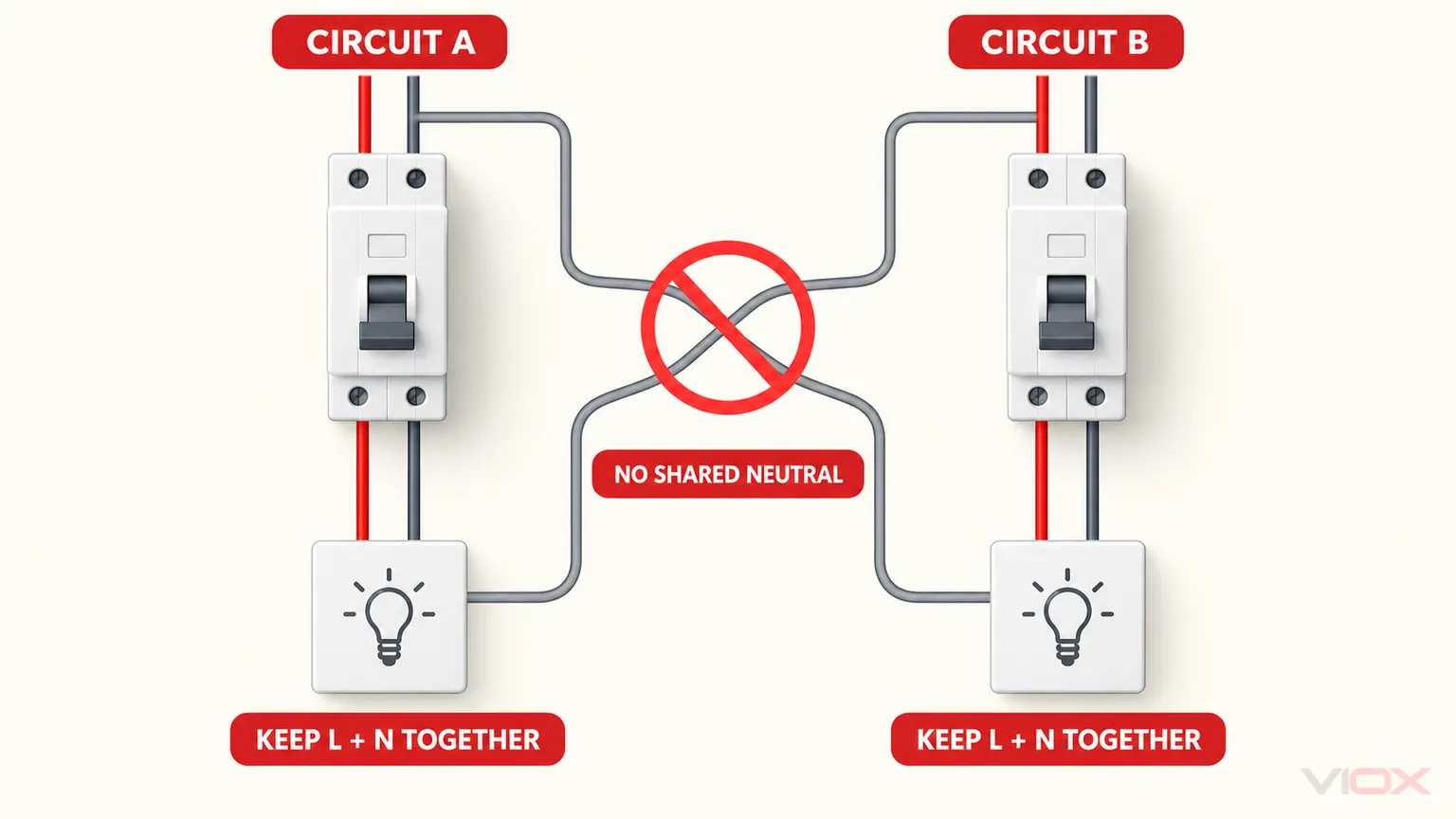

Verwenden Sie niemals einen gemeinsamen Neutralleiter für getrennte RCBO-Stromkreise. Der rückfließende Strom stimmt nicht mit dem überwachten Leitungsstrom überein, was zu Auslösungen und unsicheren Annahmen bei der Inbetriebnahme führen kann. Siehe gemeinsame Neutralleiter und RCBO-Auslösung für die Fehlerlogik. Verwenden Sie den Anleitung zum Schaltplan für RCBO nur als Konfigurationsreferenz; das Diagramm des ausgewählten Modells bleibt maßgebend.

Stoppbedingung: wenn die Neutralleiterbehandlung oder die Anschlussrichtung mehrdeutig ist, beschaffen Sie das genaue Datenblatt, bevor Sie das Gerät oder das Schaltschranklayout freigeben.

Schritt 6: Überprüfung des Kurzschlussausschaltvermögens

Die anwendbare deklarierte Kurzschlussfestigkeit darf nicht geringer sein als der maximal zu erwartende Kurzschlussstrom am Installationspunkt:

Ausschaltvermögen des RCBO ≥ maximaler PSCC am Installationspunkt

Lesen Sie den kA-Wert zusammen mit der Produktnorm, der Spannung, der Stromart und der genauen Katalognummer. Ein 6 kA-Nennwert kann an einem Verteiler ausreichend und an einem anderen unzureichend sein. Eine 10 kA- oder 16 kA-Kennzeichnung kompensiert nicht die falsche Unter, Kennlinie, IΔn, oder Fehlerstromart.

Wenn der Nennwert des Einzelgeräts unter dem Fehlerstrompegel liegt, kann ein vorgeschaltetes Schutzgerät diesen nur durch eine exakte, vom Hersteller dokumentierte Backup-, Kaskadierungs- oder bedingte Kombination unterstützen. “Es ist eine Sicherung vorgeschaltet” ist kein Nachweis. Die bedingte Kurzschlussfestigkeit einer Baugruppe wird zudem nicht automatisch zum Nennwert jedes darin enthaltenen RCBO.

Verwenden Sie den fokussierten Auswahlleitfaden für RCBO 6 kA vs 10 kA vs 16 kA um die Gerätekapazität von verifizierten Kombinations- und Baugruppenbemessungswerten zu unterscheiden.

Stoppbedingung: Wenn der maximal glaubhafte PSCC unbekannt ist, legen Sie die kA-Bemessung des RCBO nicht endgültig fest.

Schritt 7: Überprüfen Sie das genaue Produkt, die Norm und die Installationsbedingungen

IEC 61009-1 deckt Fehlerstrom-Schutzschalter mit eingebautem Überstromschutz für Hausinstallationen und ähnliche Zwecke innerhalb ihres veröffentlichten Anwendungsbereichs ab. Der aktuelle öffentliche Katalogeintrag ist IEC 61009-1:2024. Eine Normreferenz ist nur ein Feld bei der Zulassungsprüfung; der Zielmarkt erfordert möglicherweise eine nationale Übernahme, ein Zertifizierungszeichen oder einen anderen Produktrahmen.

Überprüfen Sie das genaue RCBO-Datenblatt und das Typenschild auf:

• Bemessungsbetriebsspannung und Frequenz;
• Bemessungsstrom, Bemessungsfehlerstrom, Fehlerstrom-Typ und Auslösekennlinie;
• Pole, geschützte Pole, Verhalten des geschalteten Neutralleiters und Anschlusskennzeichnung;
• anwendbare Angabe zur Kurzschlussfestigkeit und Spannung;
• Funktion mit oder ohne Netzspannung, sofern relevant;
• zulässige Einspeise-/Lastrichtung und Angabe zur bidirektionalen Verwendung;
• Temperaturgrenzwerte und Derating;
• Leitertyp, Anschlusskapazität, Anzugsdrehmomentanforderungen und Sammelschienenkompatibilität;
• Trennungsanzeige und Zubehörkompatibilität, sofern das Projekt dies erfordert;
• Produktnorm, Zulassungen, Zertifizierung und Dokumentenrevision; und
• Koordinierungstabellen, wenn die Auslegung von vorgeschaltetem Backup-Schutz oder Selektivität abhängt.

Für eine detailliertere Erläuterung der Produktnormen verwenden Sie das IEC 61009-1 RCBO-Leitfaden.

Stoppbedingung: eine Produktfamilienbroschüre reicht nicht aus, wenn die erforderliche Anforderung modell-, spannungs-, pol- oder kombinationsspezifisch ist.

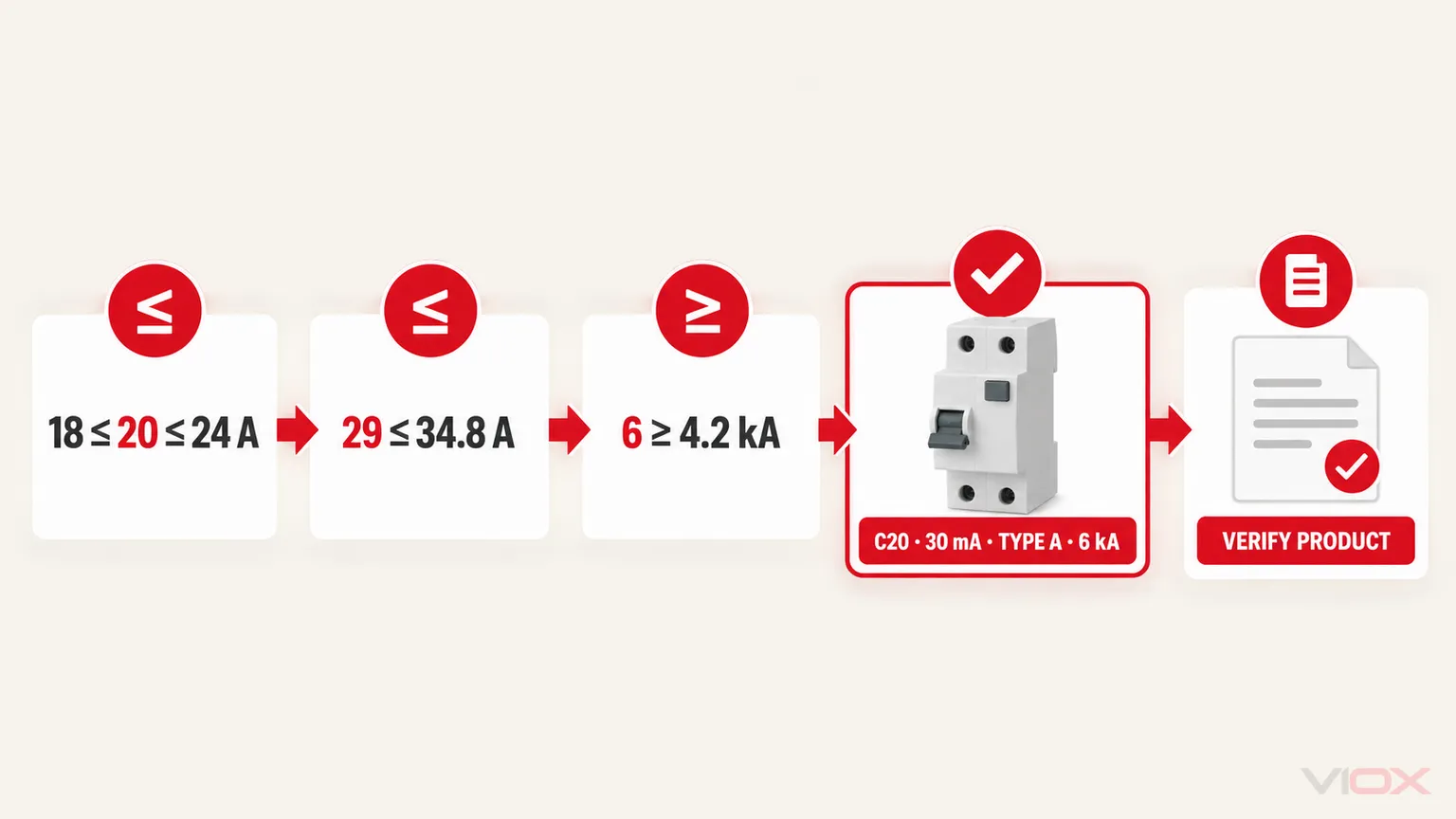

Praxisbeispiel: Von den Schaltungseingängen zur RCBO-Spezifikation

Dieses hypothetische Beispiel demonstriert die Methode; es ist keine Modell-Empfehlung oder ein wiederverwendbarer Schaltplan.

Gegebene Eingabewerte

Nehmen wir an, eine dedizierte einphasige Last weist den folgenden verifizierten Auslegungsdatensatz auf:

Eingang	Beispielwert	Nachweisstatus
Versorgung	230 V AC, 50 Hz, Außenleiter und Neutralleiter	Innerhalb des betrachteten Spannungs-/Frequenzbereichs; die Marktakzeptanz muss noch verifiziert werden
Bemessungsstrom, IB	18 A	Aus der Lastberechnung des Projekts
Korrigierte Leiterbelastbarkeit, IZ	24 A	Nach der Installation des Projekts und den Derating-Faktoren
Bemessung des infrage kommenden Geräts, Unter	20 A	Kandidat für die Koordinationsprüfung – noch nicht ausgewählt
Konventioneller Betriebsstrom des Kandidaten, I₂	29 A	Aus der zutreffenden Produktnorm-Charakteristik oder den exakten Herstellerdaten für den hypothetischen Kandidaten
Informationen zum Fehlerstrom des Geräts	Pulsierender DC kann auftreten; keine Anforderungen an glatten DC oder Mischfrequenzen identifiziert	Aus der hypothetischen Gerätedokumentation
Projektanforderung für Fehlerstrom	30 mA zusätzlicher Schutz	Wird gemäß den geltenden Projekt- und lokalen Installationsvorschriften vorausgesetzt
Anlaufstrom	75 A für 20 ms	Aus den hypothetischen Gerätedaten
Maximaler PSCC am Verteiler	4.2 kA	Aus dem hypothetischen Fehlerstromprotokoll des Projekts
Abschaltvorrichtung	Einphasiger Stromkreis mit Außenleiter und Neutralleiter; Neutralleiterbehandlung ist anhand des genauen Geräts zu bestätigen	Aus dem einpoligen Schaltplan des Projekts sowie der Produktdokumentation

1. Bemessungsstrom und Überlastschutz prüfen

Die grundlegende Strombeziehung ist erfüllt:

18 A ≤ 20 A ≤ 24 A

Die zusätzliche Beispielprüfung ist ebenfalls erfüllt:

I₂ = 29 A

1.45 × IZ = 1.45 × 24 A = 34.8 A

29 A ≤ 34.8 A

Dies schließt die Kabelauslegung nicht ab. Die geltende Installationsnorm kann zusätzliche Anforderungen an Leiter, Überlast, Fehlerschutz, Spannungsfall, thermische Bedingungen, Häufung, Anschlussklemmen oder Abschaltung stellen.

2. Auswahl von Fehlerstromtyp und Empfindlichkeit

Der hypothetische Gerätedatensatz identifiziert pulsierenden DC-Fehlerstrom, jedoch ohne Anhaltspunkte, die ein Verhalten nach Typ F oder Typ B erfordern. Typ A ist daher der infrage kommende Fehlerstromtyp. Die Projektanforderung gibt den Wert von 30 mA vor. Beide Felder müssen noch anhand des tatsächlichen Gerätehandbuchs, der örtlichen Vorschriften und der genauen RCBO-Dokumentation bestätigt werden.

3. Überprüfung der Auslösekennlinie

Der Anlaufstrom beträgt 75 A ÷ 20 A = 3,75 × In für 20 ms. Dieses Verhältnis allein reicht nicht aus, um die Kennlinie auszuwählen. Vergleichen Sie die vollständige Einschaltstromdauer mit dem exakten Zeit-Strom-Band des Herstellers und verifizieren Sie das Abschaltverhalten bei Fehlern. Nehmen Sie in diesem Beispiel an, die dokumentierte Untersuchung bestätigt, dass ein C-Kurve den angegebenen Einschaltstrom übersteht und dennoch die erforderlichen Bedingungen für die Fehlerabschaltung erfüllt. Ohne diese Untersuchung bleibt die Kennlinie ungeklärt.

4. Überprüfung des Ausschaltvermögens

The maximum prospective short-circuit current (PSCC) is 4.2 kA. A candidate with an applicable standalone 6 kA declaration at 230 V AC is not below that value:

6 kA ≥ 4.2 kA

Die genaue Norm, Spannung, das Modell sowie etwaige Montagebedingungen müssen weiterhin übereinstimmen. Es wurde kein allgemeiner Sicherheitsfaktor oder nicht dokumentierter vorgeschalteter Backup-Schutz angenommen.

5. Erstellung der begrenzten Ausgabe

Vorbehaltlich der genannten Nachweise und der endgültigen Produktprüfung ergibt sich folgende Beispielausgabe:

Hypothetische RCBO-Spezifikation: 1P+N arrangement as defined by the exact product; 230 V AC, 50 Hz; C20; 30 mA; Type A; applicable standalone short-circuit capacity of at least 4.2 kA, with a 6 kA candidate; IEC/EN 61009-1 product framework; required national approval; exact neutral treatment, supply dependence, line/load direction, terminals, temperature limits, and busbar compatibility to be confirmed from the selected catalog number.

Falls sich die Einschaltstromstudie, der Nachweis für Typ A, die 30 mA-Projektanforderung oder die exakte Produktdeklaration ändern, muss die Ausgabe neu berechnet werden. Das Beispiel ist absichtlich konditional gehalten, damit die Methode nicht mit einer universellen Empfehlung verwechselt werden kann.

RCBO-Auswahl nach Anwendung: Ausgangspunkte, keine fertigen Antworten

Die folgende Tabelle hilft dabei, die zu sammelnden Nachweise zu identifizieren. Es handelt sich nicht um einen beispielhaften Zeitplan.

Anwendung	Allgemeine Startrichtung	Nachweise, die die endgültige Auswahl bestimmen
LED-Beleuchtungsgruppe	Oft Typ A; B- oder C-Charakteristik in Abhängigkeit vom Einschaltstrom des Treibers	Ableitstrom- und Einschaltstromdaten des Treibers, Anzahl, Leitungsdimensionierung, Fehlerbedingungen und lokale Vorschriften
Allgemeiner Steckdosenstromkreis	Oft Typ A und 30 mA in vielen auf IEC basierenden Auslegungen	Angeschlossene Betriebsmittel, lokale Vorschriften für zusätzlichen Schutz, Ableitstrombudget, IB, IZ, und PSCC
Heizung oder einfache ohmsche Last	Typ und Kennlinie basierend auf tatsächlichen Steuerungen und Einschaltstrom	Elektronische Steuerungen, Schaltanordnung, Leitungsdimensionierung und lokale Anforderungen
Motor, Pumpe oder Kompressor	Typ A, F oder B abhängig von der Antriebstopologie; Kennlinie aus Anlaufdaten	Direktanlauf oder elektronischer Antrieb, Ableitstromverlauf, Anlaufstrom und -dauer, Fehlerstrompegel
Wärmepumpe oder Inverter-Klimagerät	Für einige Geräte können Typ F oder B erforderlich sein	Herstelleranweisungen, Umrichtertopologie, Fehlerstromüberwachung und lokale Vorschriften
EV charging	Der zulässige Pfad kann Typ B oder eine andere dokumentierte Strategie für DC-Fehlerströme umfassen	EVSE-Design, integrierte 6 mA DC-Erkennung, wo zutreffend, lokale Vorschriften, vorgelagerte Koordination und Anweisungen des Ladegeräts
PV-Wechselrichter AC-Stromkreis	Typ A oder B in Abhängigkeit von Wechselrichterdesign und Anforderungen	Wechselrichtertopologie, integrierte Fehlerstromüberwachung, Herstelleranweisungen und nationale PV-Vorschriften
Vorgelagerte Verteilung	Höher IΔn und Zeitselektivität können Teil der Auslegung sein	Erdungskonzept, Brandschutzstrategie, nachgeschaltete Geräte, Selektivitätsstudie und lokale Vorschriften

Übernehmen Sie nicht die “allgemeine Startrichtung” in eine Stückliste. Der Nachweis in der letzten Spalte ist maßgeblich für die Entscheidung.

Vorlage für die endgültige RCBO-Spezifikation

Eine Auswahl ist vollständig, wenn sie in einer Zeile zuzüglich der zugehörigen Nachweise geschrieben und geprüft werden kann. Verwenden Sie diese Vorlage:

RCBO: [Polzahl und Neutralleiteranordnung], [Bemessungsspannung/Frequenz], Unter [A], [B/C/D oder andere deklarierte Kennlinie], IΔn [mA], Fehlerstrom-Typ [AC/A/F/B], Kurzschlussausschaltvermögen [kA] gemäß [Norm und Spannung], [Anforderung an Richtung/Netzabhängigkeit], [nationale Zulassung], installiert in [Verteiler/Sammelschienensystem/Anschlussklemme], mit [genauem Backup-/Selektivitätsdokument, falls verwendet].

Anhängen oder verweisen auf:

• Lastverzeichnis und IB Berechnung;
• korrigierte Leiterbelastbarkeit IZ;
• Nachweis der Ableitstrom-Wellenform und des Einschaltstroms der Betriebsmittel;
• normales Ableitstrombudget, sofern relevant;
• maximaler PSCC der Quelle und Datum;
• exaktes Produktdatenblatt und Schaltplan;
• lokale Vorschriften oder Projektanforderungen; und
• Hersteller-Koordinierungstabelle, wenn das Design von einer Kombination abhängt.

Wenn diese Aufzeichnungen nicht jedes Feld abdecken, ist die Auswahl unvollständig. Wenn die Architektur der Schalttafel selbst noch nicht festgelegt ist, vergleichen Sie einzelne RCBOs mit einer Anordnung aus RCCB und MCB bevor Sie den Zeitplan erstellen.

Checkliste zur Auswahlüberprüfung

• Die Last, die Versorgung und die Schaltkreisbeanspruchung sind definiert.
• IB ≤ In ≤ IZ wird unter Verwendung der korrigierten Leiterkapazität erfüllt.
• Die anwendbare I₂ Bedingung und alle anderen lokalen Anforderungen an den Überlastschutz sind erfüllt.
• Der Fehlerstromtyp wird durch Ausrüstung und Projektnachweise unterstützt.
• IΔn entspricht dem Schutzzweck, dem Leckstrombudget und den örtlichen Vorschriften.
• Die Auslösekennlinie wird durch Nachweise zu Einschaltströmen und Fehlerabschaltung unterstützt.
• Polzahl, Neutralleiterbehandlung und überwachte Leiter entsprechen dem exakten Produktdiagramm.
• Das anwendbare Ausschaltvermögen liegt nicht unter dem maximalen PSCC, oder es wird eine exakt dokumentierte Kombination verwendet.
• Spannung, Frequenz, Richtung, Versorgungsabhängigkeit, Anschlussklemmen, Sammelschiene, Temperatur und Gehäusebedingungen sind verifiziert.
• Produktnorm, nationale Zulassungen und Projektanforderungen sind erfüllt.
• Die exakte Katalognummer und die aktuellen Dokumentenrevisionen sind erfasst.

Wichtigste technische Quellen

• IEC 61009-1:2024 — RCBOs mit integriertem Überstromschutz
• IEC 62423 — Fehlerstrom-Schutzeinrichtungen Typ F und Typ B
• IEC 60364-4-43:2023 — Schutz bei Überstrom
• IET Wiring Matters — zugängliches BS 7671-Beispiel für IB, Unter, IZund I₂ Überlastbedingungen

Sobald die Leitungsdaten und die erforderlichen Felder vollständig sind, vergleichen Sie diese mit den dokumentierten VIOX RCBO-Reihe. Fordern Sie das exakte Modelldatenblatt, die Zertifizierung, das Anschlussdiagramm sowie alle erforderlichen Backup- oder Selektivitätstabellen an, anstatt nur anhand eines Familiennamens auszuwählen.
