Die Die Langform von DP im Elektrobereich ist üblicherweise zweipolig (Double Pole) wenn die Abkürzung auf einem Schalter, Leistungsschalter, Leitungsschutzschalter (MCB) oder Trennschalter erscheint. Auf einem einpoligen Schaltplan, einer Verteilerliste oder einem Geräteschild, kann DP Verteilertafel (Distribution Panel) bedeuten.
Die umgebende Beschriftung bestimmt die Bedeutung:
| Wo Sie “DP” sehen” | Wahrscheinlichste Langform | Wie man dies bestätigt |
|---|---|---|
DP-Schalter |
Zweipoliger Schalter | Überprüfen Sie das Kontakt- oder Anschlussklemmen-Diagramm |
2-poliger MCB oder 2-poliger Leistungsschalter |
Zweipoliger Leistungsschalter | Überprüfen Sie, ob es sich um 2P oder 1P+N handelt und welche Pole geschützt sind |
2-poliger Trennschalter |
Zweipoliger Trennschalter | Überprüfen Sie die angegebenen Isolations- und Schaltnennwerte |
DP-1, L1-DP, oder ein ähnliches Zeichnungskürzel |
Verteilerfeld | Lesen Sie die Zeichnungslegende und den Verteilerplan |
DP-Sensor oder DP-Messumformer |
Differenzdruck | Bestätigen Sie den Instrumentierungskontext; dies ist ein anderes Einsatzgebiet |
Ein zweipoliges Gerät und ein Verteiler sind keine alternativen Bezeichnungen für dieselbe Ausrüstung. Das eine beschreibt die Polanordnung eines Geräts; das andere beschreibt eine Stromverteilungsbaugruppe.
Was bedeutet DP auf einem elektrischen Gerät?
Auf einem Geräteetikett, bedeutet DP zweipolig (Double Pole). Eaton definiert zweipolig (2P) oder Double Pole (DP) als ein Schaltgerät, das Verbindungen in beiden Leitern desselben Stromkreises öffnet, schließt oder ändert.
Die beiden Pole werden durch einen Mechanismus betätigt. Wenn der Griff die Position ändert, ändern beide Pole gemeinsam ihren Zustand. Jedoch, DP identifiziert nur die Polanordnung. Es sagt nicht für sich genommen nicht aus:
- ob es sich bei dem Gerät um einen Schalter, Trennschalter oder Leistungsschalter handelt;
- ob es einen Überstromschutz bietet;
- ob beide Pole Schutzauslöser enthalten;
- ob es für AC, DC, Motor- oder eine andere Lastart geeignet ist;
- ob es eine deklarierte Trennfunktion besitzt;
- seine Spannung, Stromstärke, Gebrauchskategorie oder sein Ausschaltvermögen.
Die frontseitige Kennzeichnung muss daher zusammen mit dem Schaltplan und den technischen Daten des Herstellers überprüft werden.
DP-Schalter, DP-MCB und DP-Trennschalter sind unterschiedliche Geräte
Das Wort nach DP bestimmt die Gerätefunktion.
| Begriff | Was DP bedeutet | Primäre Funktion | Was DP nicht belegt |
|---|---|---|---|
| DP-Schalter | Zweipolig | Schließt oder öffnet zwei Leiter gemeinsam innerhalb seiner deklarierten Schaltleistung | Überstromschutz oder Eignung zur Trennung |
| 2-poliger MCB | 2-poliger Leitungsschutzschalter | Öffnet gekoppelte Pole und bietet den für diese Bauart deklarierten Schutz | Dass beide Pole notwendigerweise identische Überstromauslöser besitzen |
| 2-poliger Trennschalter | 2-polige Trennvorrichtung | Bietet eine deklarierte Trennfunktion über zwei Pole | Automatische Unterbrechung von Überlast- oder Kurzschlussstrom |
Diese Unterscheidung verhindert einen häufigen Spezifikationsfehler: die Auswahl von Betriebsmitteln nach Polzahl unter Ignorierung ihrer tatsächlichen Funktion. Ein 2-poliger Schalter ist nicht automatisch ein Leistungsschalter, und eine AUS-Stellung allein stellt noch nicht sicher, dass ein Gerät für die Trennung geeignet ist.
Was ist die Langform von DP bei einem MCB?
Die Die Langform von DP MCB ist zweipoliger Leitungsschutzschalter. Seine Pole sind mechanisch gekoppelt, sodass der Stromkreis gemeinsam geöffnet wird. Dies ist nicht gleichbedeutend mit dem Nebeneinanderplatzieren zweier unabhängiger einpoliger Schalter.
Die wichtigste Prüfung ist, ob es sich bei dem Produkt um einen echten 2P Leistungsschalter oder ein 1P+N Gerät handelt:
| Kennzeichnung | Typische Anordnung | Prüfpunkt |
|---|---|---|
| DP oder 2P | Zwei mechanisch gekoppelte Pole | Überprüfen Sie anhand des Poldiagramms, ob beide Pole über einen Überstromschutz verfügen |
| 1P+N | Ein geschützter Phasenpol und ein geschalteter Neutralleiterpol | Der Neutralleiterpol ist normalerweise geschaltet, aber nicht überstromgeschützt |
| Zwei separate 1P-Geräte | Zwei unabhängig voneinander betätigte Leistungsschalter | Gehen Sie nicht von einer gemeinsamen Betätigung oder einer zugelassenen mehrpoligen Anordnung aus |
Hersteller und regionale Märkte verwenden diese Bezeichnungen nicht immer identisch. Das Poldiagramm und das Datenblatt sind zuverlässiger als die Gerätebreite oder die Form des Schalthebels.
Für die vollständige Auswahlgrenze siehe den Leitfaden von VIOX zu 1P-, 1P+N- und 2P-Leistungsschaltern.
Wann wird ein zweipoliges Gerät verwendet?
Ein zweipoliges Gerät wird dort eingesetzt, wo das Schaltungsdesign den gemeinsamen Betrieb von zwei Leitern erfordert. Abhängig von der Versorgung und den geltenden Vorschriften kann dies Folgendes umfassen:
- eine Außenleiter-Außenleiter-Last, die von zwei ungeerdeten Leitern gespeist wird;
- einen einphasigen Stromkreis, bei dem Außenleiter und Neutralleiter gemeinsam geschaltet werden müssen;
- eine lokale Schalt- oder Trennanordnung, die einen zweipoligen Betrieb erfordert;
- einen DC-Stromkreis, dessen zugelassenes Gerät und dessen Verdrahtungsanordnung das Öffnen beider Leiter erfordern.
Die Polzahl allein bestimmt nicht das korrekte Gerät. Die Auswahl muss auch die Netzkonfiguration, das Erdungssystem, die Lastart, die örtlichen Installationsvorschriften und die vom Hersteller angegebenen Bemessungswerte berücksichtigen. Gehen Sie insbesondere nicht davon aus, dass jeder Neutralleiter abgesichert sein muss oder dass jeder zweipolige Schalter ein Trennschalter ist.
Was bedeutet DP in einer Elektrozeichnung?
In einem einpoligen Schaltplan, einem Geräteplan oder einer Verteilerliste, DP kann bedeuten Verteilerfeld. Ein Verteiler nimmt elektrische Energie auf und verteilt sie über Schalt- und Schutzgeräte auf die abgehenden Stromkreise.
Diese Abkürzung ist projektspezifisch und nicht universell. Das Verfahren zur Benennung von Verteilern der University of Michigan verwendet beispielsweise DP für Verteiler, während andere Projekte möglicherweise Verteiler (DB), PDP, LDP, EDP, oder eine andere Bezeichnung.
Typische Schaltschrankkennzeichnungen sind:
DP-01: Unterverteilung 01;LDP: Lichtverteiler;PDP: Hauptverteilung;EDP: Notstromverteiler;Hauptverteilung: Hauptverteilung.
Die Zeichnungslegende ist maßgebend. Falls DP als Gerätekennzeichnung erscheint, interpretieren Sie dies nicht als zweipolig, ohne die Legende und die Informationen zum angeschlossenen Stromkreis zu prüfen.
Für die zugehörige Baugruppenterminologie siehe Vollständige Bezeichnung von DB in der Elektrotechnik.

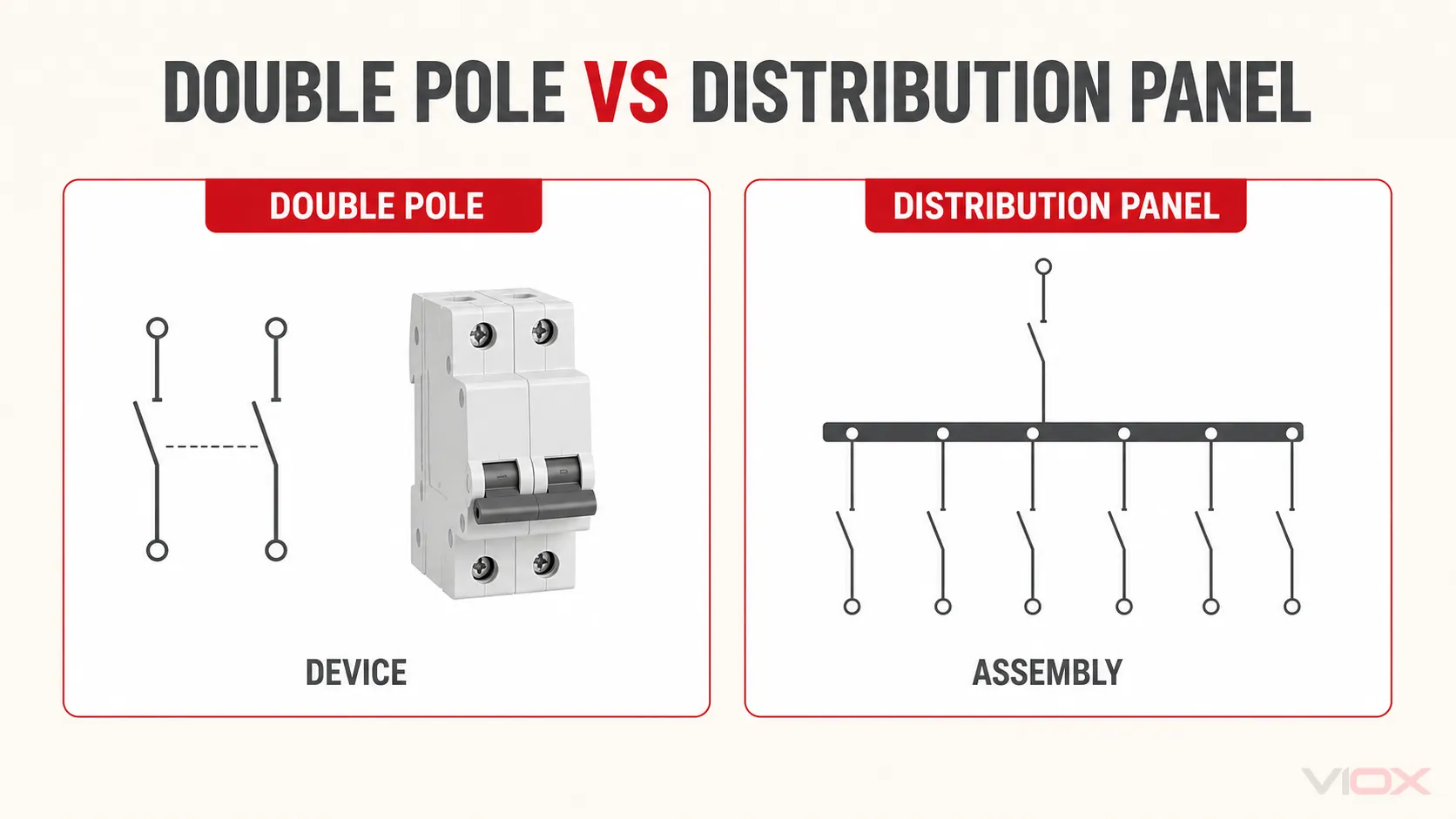

Zweipolig vs. Verteiler
| Vergleichspunkt | Zweipolig | Verteilerfeld |
|---|---|---|
| Was es beschreibt | Polanordnung eines Geräts | Elektrische Energieverteilungsbaugruppe |
| Allgemeiner Kontext | Beschriftung für Schalter, MCB, Leistungsschalter oder Trennschalter | Zeichnung, Verteilerplan oder Gerätekennzeichnung |
| Hauptfunktion | Zwei Leiter zusammen betreiben | Strom empfangen und abgehende Stromkreise speisen |
| Typischer Aufbau | Kontakte, Betätigungsmechanismus und gegebenenfalls Schutzauslöser | Einspeisung, Sammelschienen, abgehende Schutzeinrichtungen, Anschlussklemmen und Gehäuse |
| Wichtige Überprüfung | Gerätefunktion, Poldiagramm und Bemessungswerte | Zeichenlegende, Verteilerplan, Systembemessung und Baugruppenspezifikation |
| Beziehung | Ein DP-Gerät ist eine Komponente | Ein Verteiler kann DP-Geräte enthalten |
DP im Vergleich zu SP, TP und TPN
Wann DP neben anderen Polabkürzungen erscheint, bedeutet es mit an Sicherheit grenzender Wahrscheinlichkeit zweipolig (Double Pole):
| Abkürzung | Gebräuchliche Langform | Grundlegende Bedeutung |
|---|---|---|
| SP | Einpolig | Betätigt einen Leiter |
| DP oder 2P | Zweipolig | Betätigt zwei Leiter |
| 3P | Dreipolig | Betätigt drei Leiter |
| 4P | Vierpolig | Betätigt vier Leiter |
| TPN oder TP&N | Dreipolig mit Neutralleiter | Anordnung mit drei Außenleitern plus Neutralleiter; überprüfen Sie die genaue Ausführung |
Diese Abkürzungen beschreiben die Polanordnung, nicht die vollständigen Schutzeigenschaften. Verwenden Sie immer den Schaltplan des Produkts, wenn der Neutralleiter oder Schutzauslöser das Design beeinflussen.

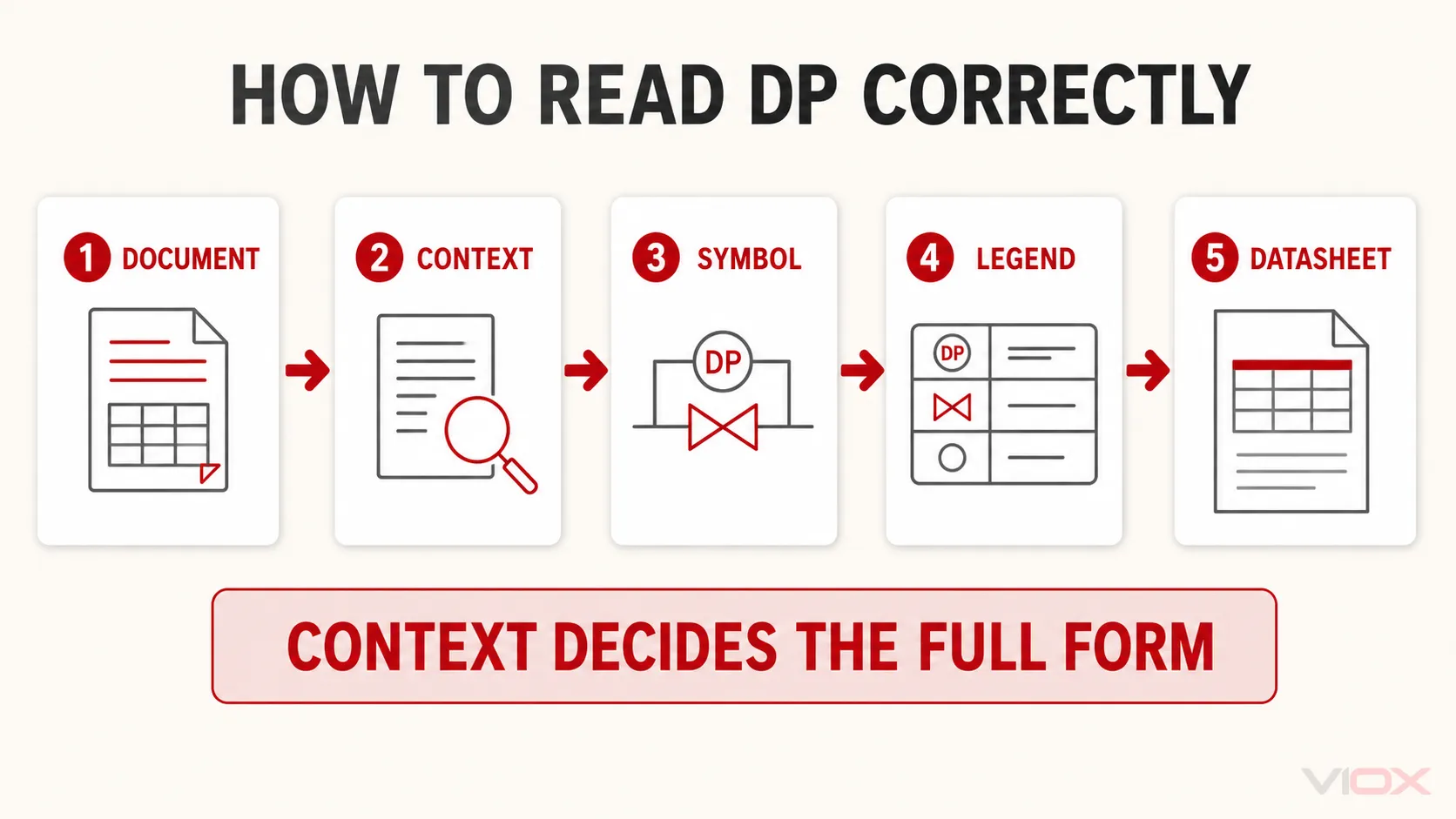

So identifizieren Sie die korrekte Bedeutung von DP
Verwenden Sie diese fünf Prüfschritte, anstatt sich nur auf die Abkürzung zu verlassen:
- Identifizieren Sie die Quelle. Produktkataloge, Schaltpläne, Instrumentierungslisten und Gebäudezeichnungen verwenden Abkürzungen unterschiedlich.
- Lesen Sie das vollständige Etikett.
DP-Schalter,2-poliger MCB,DP-SchalttafelundDP-Messumformerdeuten auf unterschiedliche Bedeutungen hin. - Überprüfen Sie das Symbol oder das Polschema. Zwei gekoppelte Schaltpfade unterstützen die Interpretation als zweipolig.
- Lesen Sie die Legende der Zeichnung. Projekt-Gerätekennzeichnungen sind durch den Zeichnungssatz definiert.
- Überprüfen Sie das Datenblatt. Polzahl, Schutz, Trennung, Schaltvermögen, Spannung und Strom sind separate Angaben.
Die praktische Regel ist einfach: Auf einem Gerät bedeutet DP normalerweise Double Pole (zweipolig); als Kennzeichnung in einer Zeichnung kann es Distribution Panel (Verteiler) bedeuten. Kontext und technische Dokumentation liefern die endgültige Antwort.
FAQ
Was ist die Langform von DP-Schalter?
DP-Schalter bedeutet Zweipoliger Schalter. Er schaltet zwei Leiter über einen Mechanismus, aber seine Bemessungswerte und Eignung zur Trennung müssen dennoch überprüft werden.
Ist DP dasselbe wie 2P?
DP und 2P werden üblicherweise synonym für Double Pole oder Two Pole verwendet. Das Produktdiagramm muss dennoch zeigen, ob beide Pole geschützt sind oder ob das Gerät eine 1P+N-Anordnung verwendet.
Was ist die Langform von DP-Box bei Elektroarbeiten?
DP-Box steht oft für eine Verteilerbox (Distribution Panel), aber die Terminologie variiert je nach Projekt und Region. Prüfen Sie die Legende der Zeichnung; Verteiler (DB) wird auch häufig für einen Verteiler (Distribution Board) verwendet.
Schützt ein DP MCB den Neutralleiter?
Nicht unbedingt. Ein Gerät kann sowohl die Phase als auch den Neutralleiter schalten, während es den Überstromschutz nur im Phasenpol bietet. Überprüfen Sie das interne Poldiagramm und die Dokumentation des Herstellers.
