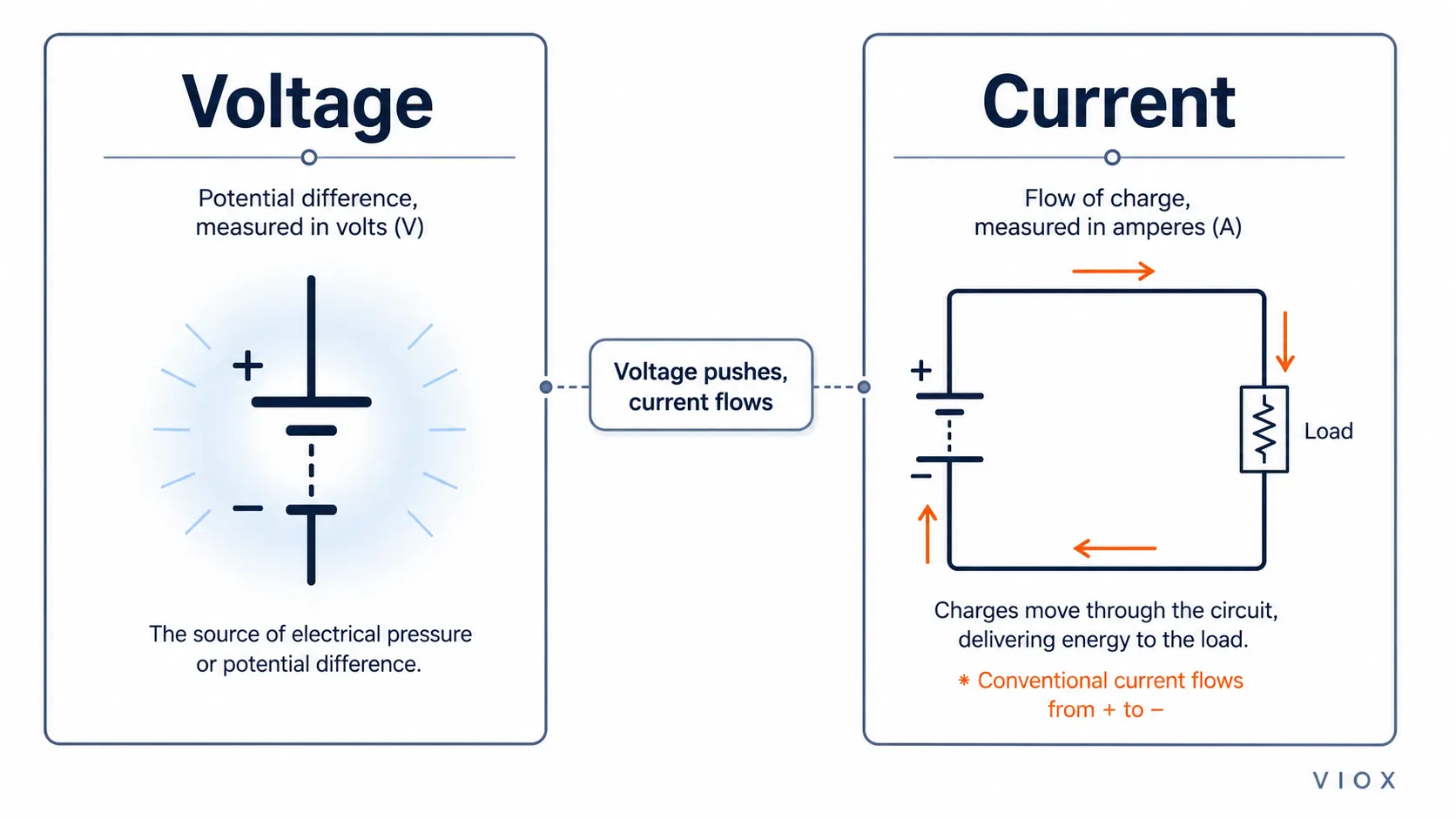

Jaký je rozdíl mezi napětím a proudem?
Napětí je rozdíl elektrických potenciálů, měřený ve voltech (V). Proud je tok elektrického náboje, měřený v ampérech (A). Napětí tlačí proud obvodem, zatímco proud popisuje množství protékajícího náboje. Jejich vztah definuje Ohmův zákon: I = V / R.
Nejjednodušší způsob, jak si zapamatovat rozdíl, je:
- Napětí je tlak.
- Aktuální je tok.
- Odolnost omezuje tok.
- Power je míra spotřeby elektrické energie.
Tento rozdíl je v reálné elektrotechnické praxi důležitý. V obvodu může být přítomno napětí, ale pokud je obvod rozpojený, neprotéká téměř žádný proud. Obvod může také odebírat příliš velký proud, pokud je odpor zátěže příliš nízký, což může vést k přehřátí vodičů, vybavení jističe nebo poškození zařízení.
Napětí vs. proud v kostce
| Termín | Symbol | Jednotka | Co to znamená | Základní role |
|---|---|---|---|---|
| Napětí | V | Volt (V) | Elektrický potenciálový rozdíl mezi dvěma body | Tlačí proud |
| Aktuální | I | Ampér (A) | Průtok elektrického náboje | Udává, kolik náboje se pohybuje |
| Odolnost | R | Ohm (Ω) | Odpor proti průtoku proudu | Omezuje proud |
| Power | P | Watt (W) | Míra spotřeby elektrické energie | Ukazuje vykonanou práci nebo vyprodukované teplo |
V praktickém smyslu musí být napětí a proud posuzovány společně. Obvod 230 V a řídicí obvod 24 V se chovají velmi odlišně, ale oba mohou být nebezpečné, pokud dostupný proud, podmínky instalace a ochranné zařízení nejsou vhodné.
Co je to napětí?
Napětí je rozdíl elektrických potenciálů mezi dvěma body v obvodu. Měří se ve voltech (V).
Pokud si elektřinu představíte jako průtok vody, napětí je podobné tlaku. Vyšší tlak může protlačit potrubím více vody. Vyšší napětí může obvodem protlačit více proudu, pokud to cesta obvodu dovoluje.
Příklady:
- Baterie má napětí mezi svými kladnými a zápornými póly.
- Zásuvka má napětí mezi fázovým a nulovým vodičem.
- Napájecí zdroj má výstupní napětí mezi svými svorkami.
- Úbytek napětí vzniká na rezistoru, kabelu, svorce nebo zátěži, když protéká proud.
Napětí se vždy měří mezi dvěma body, nikoliv “skrz” jeden bod.
Co je to proud?
Proud je tok elektrického náboje vodičem nebo zátěží. Měří se v ampéry (A), často zkracováno na ampéry.
Proud protéká pouze tehdy, je-li obvod uzavřen a je přítomno hnací napětí. Pokud je spínač rozepnut, napětí může být stále přítomno na jedné straně spínače, ale proud zátěží neprotéká.
Příklady:
- Svítidlo odebírá proud, když je zapnuto.
- Motor odebírá proud, když běží.
- Ohřívač odebírá proud a přeměňuje elektrickou energii na teplo.
- Porucha může způsobit nadměrný proud, který by měl být přerušen pojistkou, jističem (MCB), kompaktním jističem (MCCB) nebo jiným ochranným zařízením.
Pro ochranu obvodů je proud obvykle klíčovou hodnotou. Zařízení pro ochranu proti přetížení a zkratu se vybírají podle proudu, kapacity kabelu, úrovně poruchy a aplikace. Pro hlubší příklad ochrany viz příručku společnosti VIOX k miniaturní jističe.
Co je to potenciálový rozdíl?
Potenciálový rozdíl je jiný způsob popisu napětí. Znamená rozdíl v elektrické potenciální energii na jednotku náboje mezi dvěma body.
V každodenní elektrotechnické praxi:
Potenciálový rozdíl = napětí.
Pokud například napájecí zdroj poskytuje 24 V DC, znamená to, že mezi jeho kladným a záporným pólem je potenciálový rozdíl 24 voltů. Pokud je domácí zásuvka dimenzována na 230 V AC, znamená to, že mezi fází a nulovým vodičem je jmenovitý potenciálový rozdíl 230 voltů.
Potenciálový rozdíl je důležitý, protože proud neteče jen proto, že jeden bod má “elektřinu”. Proud teče, když existuje uzavřená cesta a napěťový rozdíl, který pohání náboj touto cestou.
Měří se proud ve voltech?
Žádný. Proud se měří v ampérech (A), nikoliv ve voltech.
Volty a ampéry měří různé veličiny:
| Otázka | Správná odpověď |
|---|---|
| Měří se napětí v ampérech? | Ne, napětí se měří ve voltech. |
| Měří se proud ve voltech? | Ne, proud se měří v ampérech. |
| Co měří elektrický tlak? | Napětí |
| Co měří elektrický proud? | Aktuální |
| Co měří spotřebu energie? | Watty |
Toto je častá chyba začátečníků. Říkat “proud je 230 voltů” je nesprávné. Správné vyjádření by bylo “napětí je 230 V” nebo “proud je 10 A”, v závislosti na tom, co se měří.

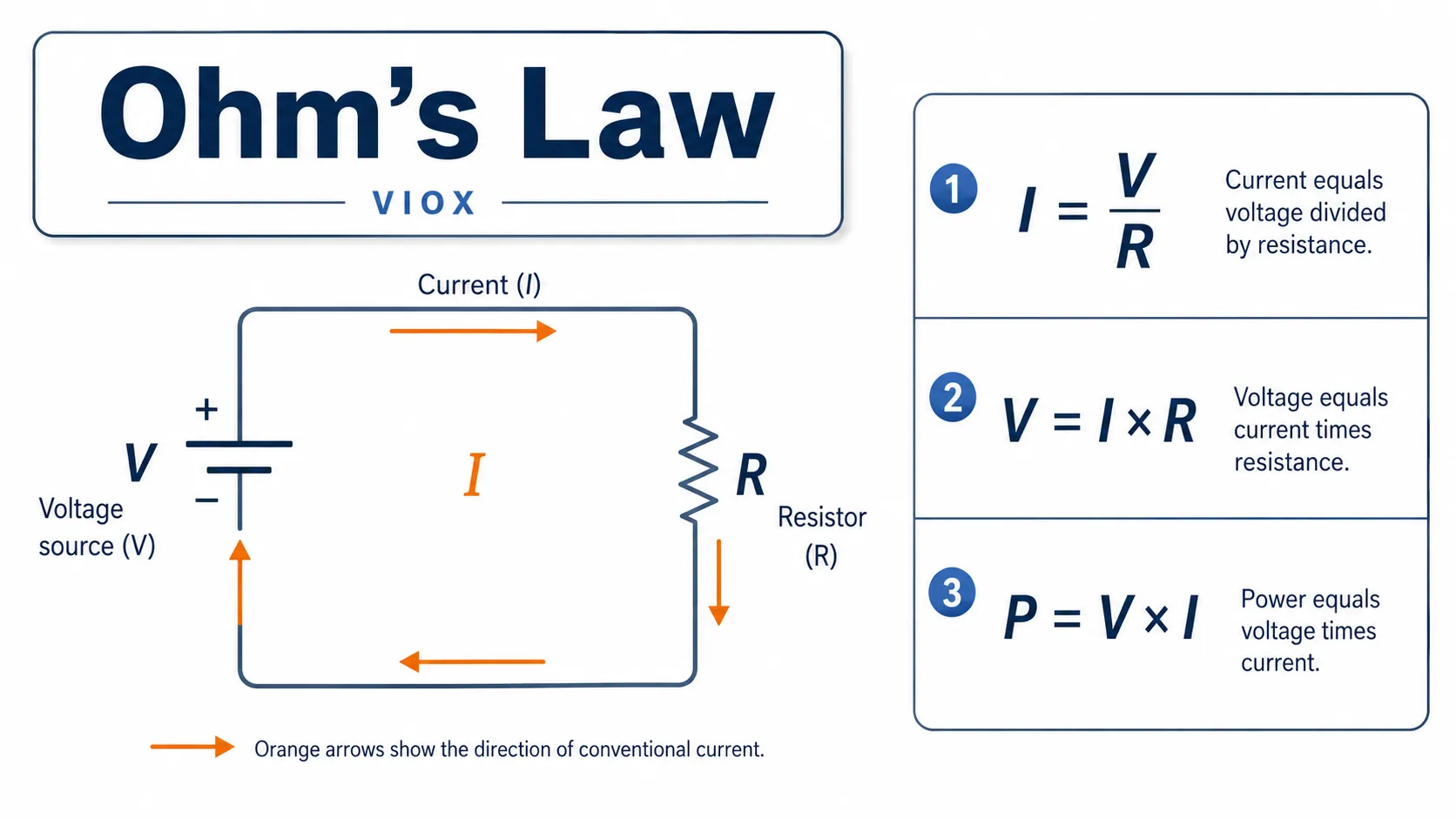

Jak vypočítat proud
Nejběžnější vzorec pro výpočet proudu je Ohmův zákon:
I = V / RKde:
I= proud v ampérech (A)V= napětí ve voltech (V)R= odpor v ohmech (Ω)
Příklad:
V = 24 VProud tedy činí 2 ampéry.
Proud lze vypočítat také z výkonu:
I = P / VKde:
I= proud v ampérech (A)P= výkon ve wattech (W)V= napětí ve voltech (V)
Příklad:
P = 1000 WU střídavých obvodů s motory, transformátory nebo průmyslovou zátěží může výpočet skutečného proudu zahrnovat také účiník, počet fází, účinnost a rozběhový proud. Podrobnější vzorce naleznete v příručce VIOX vzorce pro nízkonapěťové elektrické instalace pro návrh a údržbu rozvaděčů.
Vztah mezi napětím, proudem, odporem a výkonem
Napětí, proud, odpor a výkon spolu souvisejí. Neměli byste je považovat za izolované hodnoty.
| Vzorec | Význam |
|---|---|
I = V / R |
Proud se zvyšuje, když se zvýší napětí nebo sníží odpor |
V = I × R |
Úbytek napětí se zvyšuje, když se zvýší proud nebo odpor |
P = V × I |
Výkon se zvyšuje, když se zvýší napětí nebo proud |
P = I² × R |
Tepelné ztráty prudce rostou s rostoucím proudem |
Poslední vzorec je v elektrických rozvaděčích obzvláště důležitý. Uvolněná svorka, zoxidovaný kontakt, poddimenzovaný vodič nebo nekvalitní zalisování mohou zvýšit odpor. Když tímto odporem protéká proud, vzniká teplo. To je jeden z důvodů, proč jsou přehřívání svorek a horká místa závažnými problémy údržby.
Pro související řešení problémů v terénu viz příručku společnosti VIOX k přehřívání svorkovnic v ovládacích panelech.

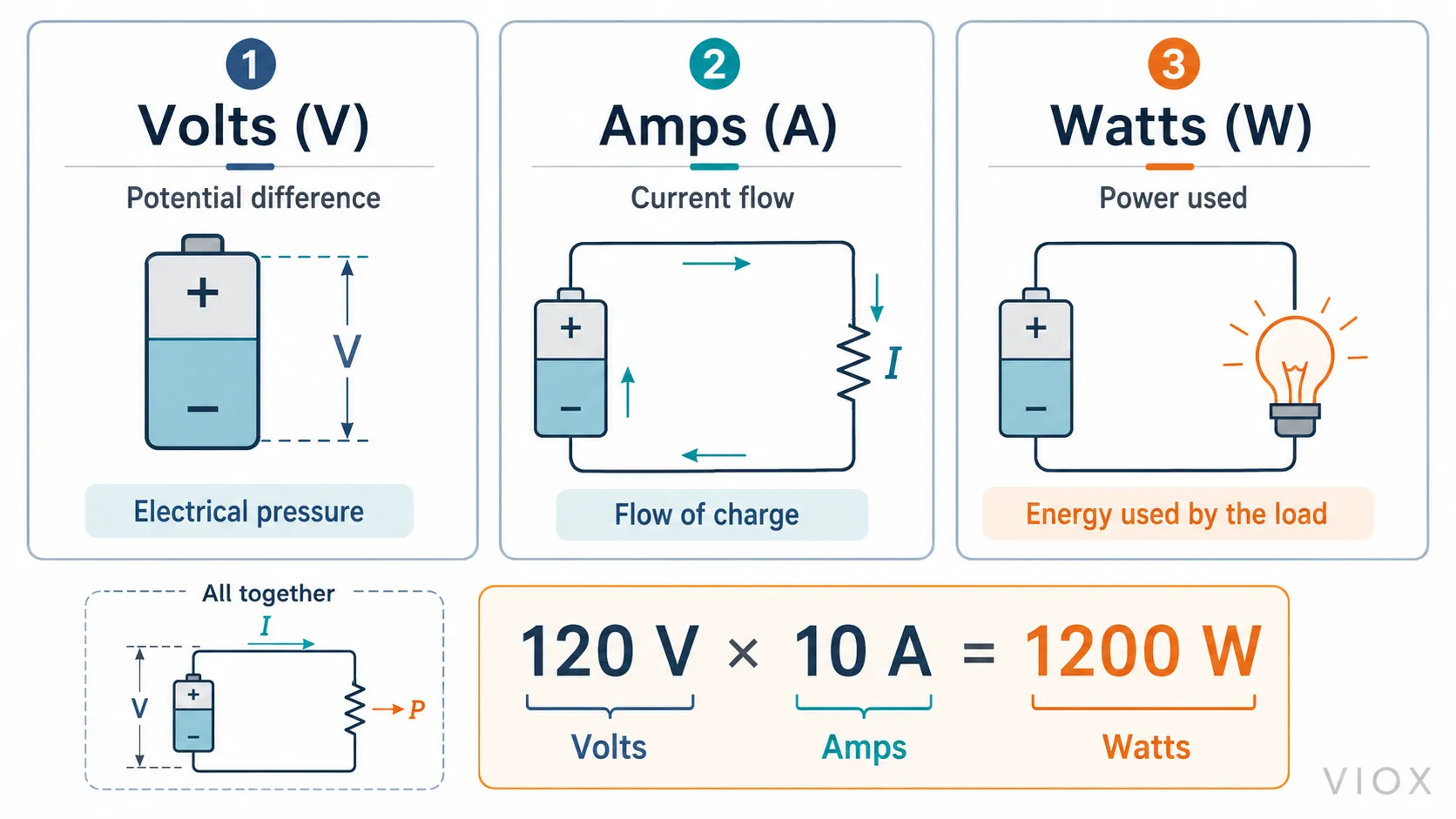

Volty vs. ampéry vs. watty
Volty, ampéry a watty spolu souvisejí, ale nejsou zaměnitelné.
| Termín | Jednotka | Opatření | Příklad otázky |
|---|---|---|---|
| Napětí | V | Elektrický tlak nebo rozdíl potenciálů | Jaké je napětí v obvodu? |
| Aktuální | A | Tok náboje | Kolik ampérů zátěž odebírá? |
| Power | W | Míra spotřeby energie | Kolik wattů zařízení spotřebovává? |
Základní vzorec pro výkon je:
P = V × INapříklad:
V = 120 V
Zátěž tedy spotřebovává 1200 wattů.
Proto může systém s vyšším napětím dodávat stejný výkon při nižším proudu. Nižší proud může snížit úbytek napětí a tepelné ztráty, ale systém musí být přesto navržen v souladu s požadavky na izolaci, ochranu a bezpečnost.
Pro související rozlišení mezi výkonem a energií viz kW vs kWh.

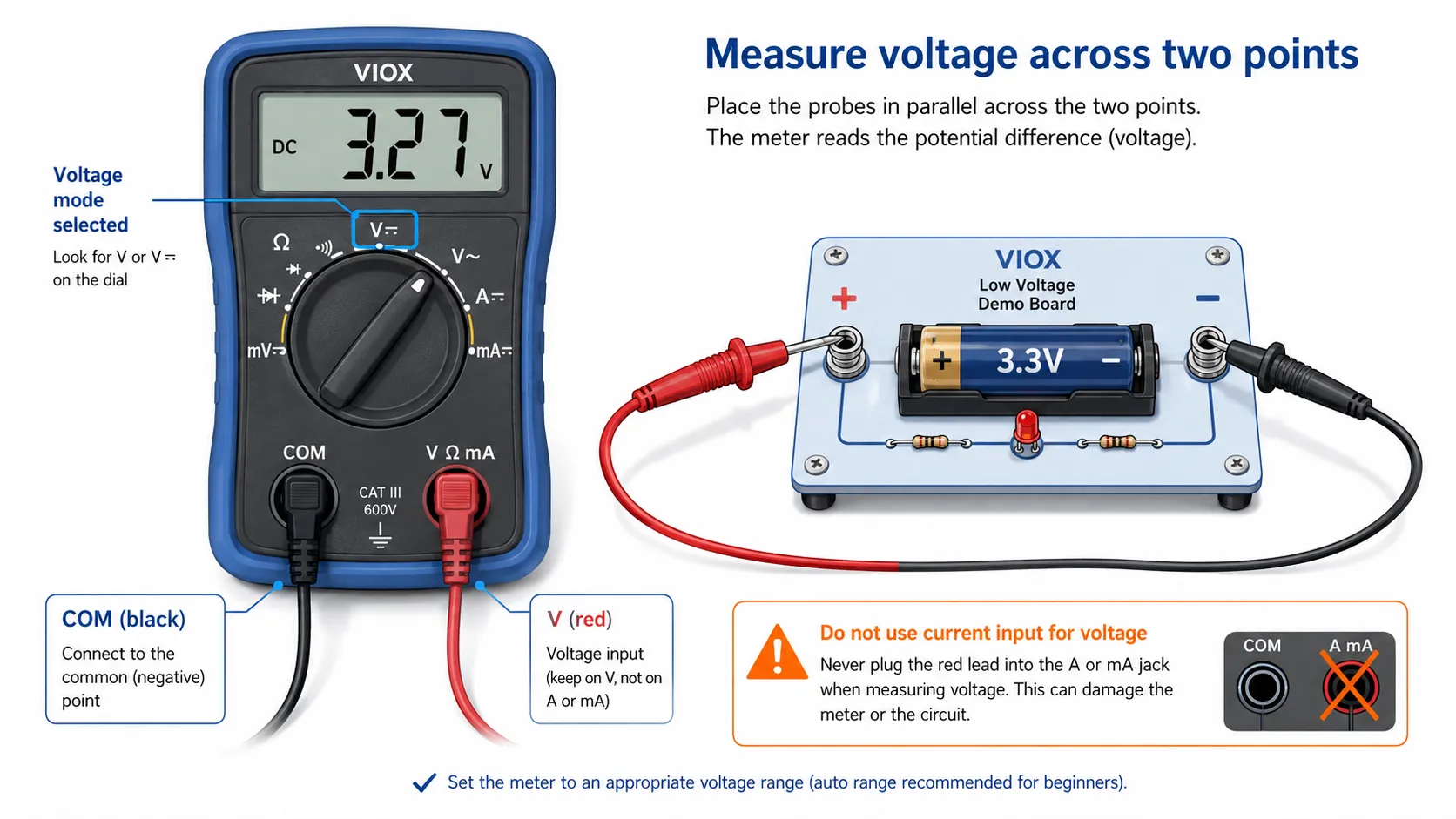

Jak zkontrolovat napětí pomocí multimetru
Pro kontrolu napětí multimetrem měříte mezi dvěma body.
Základní postup:
- Zvolte správný režim napětí: střídavé napětí (
V~) nebo stejnosměrné napětí (V⎓). - Pokud multimetr nemá funkci automatické volby rozsahu, zvolte rozsah vyšší, než je očekávané napětí.
- Zasuňte černý měřicí hrot do zdířky COM.
- Zasuňte červený měřicí hrot do zdířky pro měření napětí.
- Přiložte měřicí hroty ke dvěma bodům, mezi kterými měříte napětí.
- Odečtěte hodnotu napětí zobrazenou na displeji měřicího přístroje.
Důležité bezpečnostní pokyny:
- Neměřte napětí, pokud je měřicí přístroj nastaven na režim měření proudu.
- Při měření napětí nepřipojujte červenou sondu do zdířky pro měření proudu.
- Používejte měřicí přístroj a sondy dimenzované pro danou kategorii obvodu a napětí.
- U hlavních rozvaděčů, podružných rozvaděčů nebo průmyslových zařízení musí zkoušky provádět kvalifikovaný personál.
Měření napětí se liší od měření proudu. Napětí se měří paralelně mezi dvěma body. Proud se obvykle měří sériově se zátěží nebo pomocí klešťového ampérmetru kolem vodiče, v závislosti na obvodu a přístroji.
Proud vs. napětí při jištění obvodů
Pro výběr elektrických komponentů je důležité napětí i proud.
| Zařízení nebo komponent | Obavy ohledně napětí | Obavy ohledně proudu |
|---|---|---|
| MCB / MCCB | Musí být dimenzováno pro systémové napětí | Musí odpovídat zatěžovacímu proudu, kapacitě kabelu a úrovni poruchového proudu |
| Pojistka | Musí být dimenzováno pro střídavé (AC) nebo stejnosměrné (DC) napětí | Musí bezpečně vypnout přetížení nebo zkratový proud |
| Stykač | Jmenovité napětí kontaktů musí odpovídat obvodu | Jmenovitý pracovní proud závisí na kategorii zátěže |
| Kabel | Izolační napětí musí být vhodné | Průřez vodiče musí bezpečně přenést proud |
| SPD | Trvalé provozní napětí musí odpovídat systému | Jmenovitý vybíjecí proud musí odpovídat náročnosti přepětí |
| Svorkovnice | Jmenovité napětí musí odpovídat roztečím a izolaci | Jmenovitý proud a připojení vodiče musí odpovídat zátěži |
Proto může být výběr zařízení pouze podle proudu nebo pouze podle napětí nebezpečný. Jistič označený pro určitý proud nemusí být vhodný pro jiné napětí nebo pro stejnosměrný proud (DC). Vypínač dimenzovaný pro střídavý proud (AC) nemusí bezpečně přerušit stejnosměrný proud, protože stejnosměrné oblouky se chovají odlišně.
Časté chyby týkající se napětí a proudu
Chyba 1: Tvrzení, že proud se měří ve voltech
Proud se měří v ampérech. Napětí se měří ve voltech.
Chyba 2: Domněnka, že samotné napětí určuje výkon
Samotné napětí neurčuje, jaký výkon zátěž odebírá. Výkon závisí jak na napětí, tak na proudu.
Chyba 3: Měření proudu jako napětí
Napětí se měří mezi dvěma body. Měření proudu vyžaduje správný režim a metodu měřicího přístroje. Použití nesprávného vstupu měřicího přístroje může přístroj poškodit nebo vytvořit bezpečnostní riziko.
Chyba 4: Ignorování odporu při problémech s přehříváním
Malé zvýšení přechodového odporu může při vysokém proudu způsobit vážné přehřívání. Proto jsou uvolněné svorky a nekvalitní krimpované spoje častými místy poruch.
Chyba 5: Předpoklad, že jmenovité hodnoty AC a DC jsou zaměnitelné
Nejsou. Obvody střídavého (AC) a stejnosměrného (DC) proudu mají odlišné spínací vlastnosti a chování elektrického oblouku. Vždy zkontrolujte, zda je zařízení dimenzováno pro konkrétní AC nebo DC systém.
Rychlá reference
| Otázka | Stručná odpověď |
|---|---|
| Co je to napětí? | Rozdíl potenciálů měřený ve voltech |
| Co je to proud? | Tok elektrického náboje měřený v ampérech |
| Měří se proud ve voltech? | Ne, proud se měří v ampérech. |
| Co je to rozdíl potenciálů? | Jiný název pro napětí |
| Jak vypočítáte proud? | I = V / R nebo I = P / V |
| Co je to výkon? | Míra spotřeby energie měřená ve wattech |
| Jak zkontrolujete napětí? | Použijte multimetr v režimu měření napětí mezi dvěma body |
ČASTO KLADENÉ DOTAZY
Jaký je rozdíl mezi napětím a proudem?
Napětí je rozdíl elektrických potenciálů, který tlačí náboj obvodem. Proud je tok náboje obvodem. Napětí se měří ve voltech, zatímco proud se měří v ampérech.
Co je to rozdíl potenciálů?
Potenciálový rozdíl je napětí mezi dvěma body. Popisuje, jak velký rozdíl elektrické potenciální energie existuje na jednotku náboje.
Měří se proud ve voltech?
Proud je měřen v ampérech (A). Napětí je měřeno ve voltech (V).
Jak vypočítáte proud?
Použijte I = V / R když známe napětí a odpor. Použijte I = P / V když známe výkon a napětí. Výpočty pro střídavé motory a průmyslové zátěže mohou také vyžadovat účiník a účinnost.
Jaký je rozdíl mezi volty a watty?
Volty měří elektrický potenciálový rozdíl. Watty měří výkon neboli rychlost spotřeby energie. Jsou vzájemně propojeny vzorcem P = V × I.
Jak zkontrolovat napětí pomocí multimetru?
Nastavte multimetr na správný režim střídavého (AC) nebo stejnosměrného (DC) napětí, přiložte měřicí hroty ke dvěma měřeným bodům a odečtěte hodnotu na displeji. Pro síťové nebo průmyslové obvody používejte pouze řádně certifikované zkušební vybavení a kvalifikovaný personál.
Závěr
Napětí a proud spolu úzce souvisejí, ale nejsou totéž. Napětí je potenciálový rozdíl, který tlačí náboj. Proud je množství protékajícího náboje. Odpor tento tok omezuje a výkon popisuje, kolik elektrické energie je spotřebováno.
Pro základní pochopení si zapamatujte tento jednoduchý řetězec:
Napětí tlačí. Proud protéká. Odpor omezuje. Výkon se spotřebovává.Při praktické elektrotechnické práci vždy kontrolujte jmenovité hodnoty napětí i proudu. Komponenta musí odpovídat skutečnému napětí obvodu, očekávanému proudovému zatížení, poruchovým stavům a aplikaci střídavého (AC) nebo stejnosměrného (DC) proudu. Právě tento rozdíl mění základní koncept ve skutečné rozhodnutí o bezpečnosti a výběru.
