Rychlá odpověď: Jak dimenzovat jistič?
Pro dimenzování jističe vypočítejte proudové zatížení, ověřte, zda se jedná o trvalé zatížení, aplikujte požadovaný koeficient dimenzování dle místních norem, přizpůsobte jistič průřezu vodiče a ověřte napětí, počet pólů, vypínací charakteristiku a vypínací schopnost.
Základní vzorec je:
Proudové zatížení (A) = Výkon (W) / Napětí (V)
Pro trvalá zatížení v mnoha aplikacích typu NEC:
Minimální jmenovitý proud obvodu = Proud trvalého zatížení x 125 %
Praktické pravidlo je jednoduché: Jistič musí chránit vodič, nejen napájet spotřebič. Větší jistič není bezpečnější, pokud vodič, zásuvka, rozvaděč nebo zařízení nedokážou tuto hodnotu proudu snést.

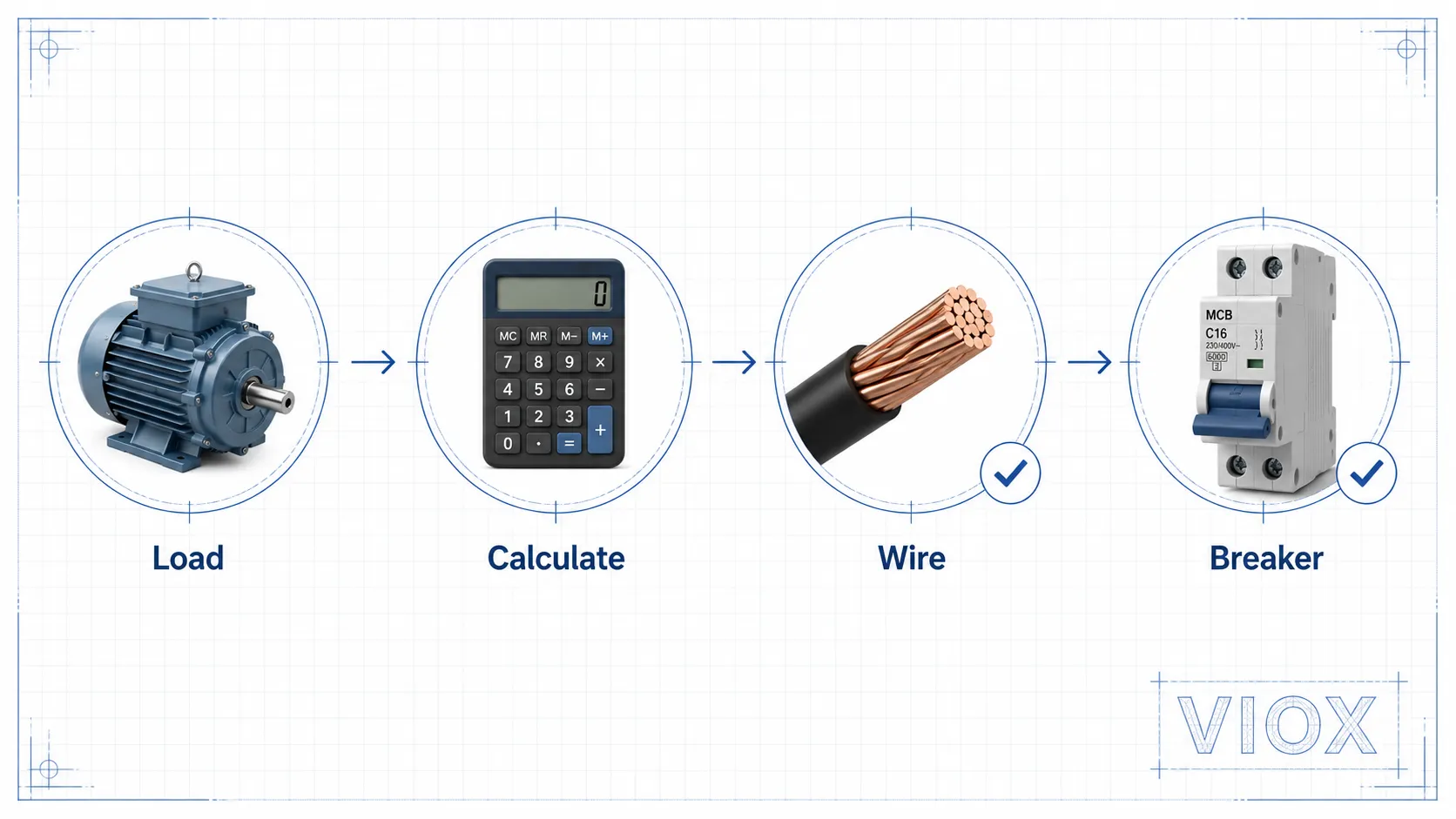

Vzorec pro dimenzování jističů
Pro základní výpočty jednofázové zátěže použijte níže uvedený vzorec:
| Výpočet | Vzorec | Příklad |
|---|---|---|
| Proud z wattů | A = W / V |
2 400 W / 120 V = 20 A |
| Výkon ve wattech z proudu | W = V x A |
240 V x 30 A = 7 200 W |
| Dimenzování trvalého zatížení podle normy NEC | Minimální jmenovitá hodnota = A x 125 % |
16 A x 1,25 = 20 A |
Tyto vzorce slouží jako plánovací nástroje. Konečný výběr jističe musí odpovídat příslušným elektrotechnickým normám, tabulkám proudové zatížitelnosti vodičů, typovému štítku zařízení, způsobu instalace a kompatibilitě s rozvaděčem.
Pokud potřebujete pouze referenční hodnotu výkonu pro 20A obvod, podívejte se do příručky VIOX kolik wattů zvládne 20ampérový jistič.
Circuit Breaker Size Calculator
Enter the load power, voltage, phase, power factor, and sizing factor
to estimate a preliminary standard circuit breaker rating.

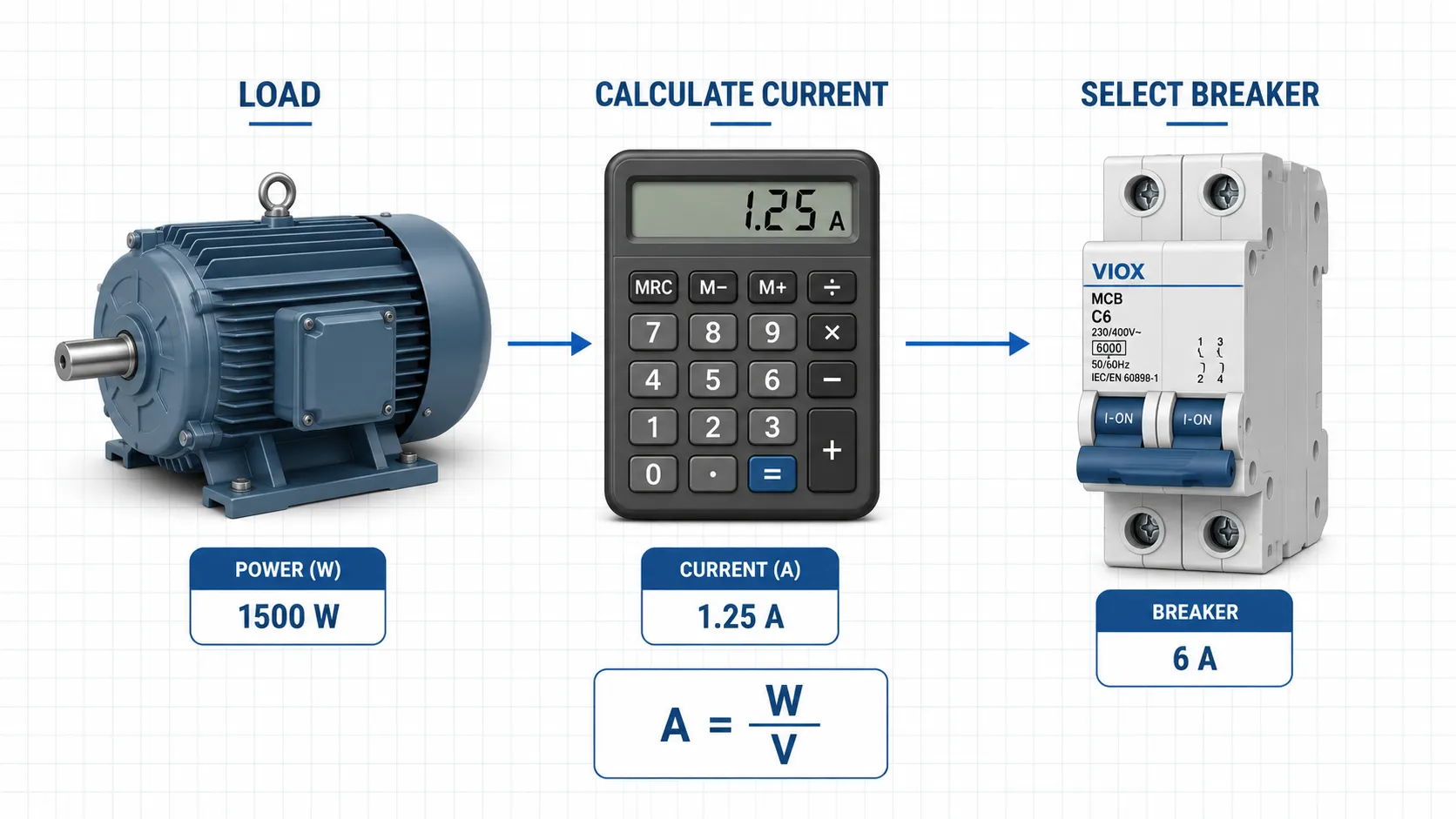

Krok 1: Výpočet zatěžovacího proudu
Vycházejte ze skutečného zatížení, nikoliv z jističe, který chcete instalovat.
Pro jednu zátěž:
Proud zátěže = Watty / Volty
Příklady:
| Zátěž | Power | Napětí | Vypočtený proud |
|---|---|---|---|
| Malý spotřebič | 1 200 W | 120V | 10A |
| Elektrický ohřívač vody | 4 500 W | 240V | 18,75 A |
| Nastavení nabíječky elektromobilů | 7 680 W | 240V | 32A |
| Zátěž dílny | 3 600 W | 240V | 15A |
U více zátěží na jednom obvodu sečtěte zátěže, které mohou být v provozu současně. Nesčítejte jmenovité hodnoty všech jističů v rozvaděči a nenazývejte to zátěží. Součty jističů a skutečný odběr jsou odlišné věci.
Krok 2: Rozhodněte, zda je zátěž trvalá
Pravidla pro trvalé zatížení jsou jedním z nejčastějších zdrojů nejasností při dimenzování jističů.
V návrzích podle normy NEC je trvalé zatížení běžně definováno jako zátěž, u které se očekává provoz po dobu tří hodin nebo déle. Mnoho takových obvodů je dimenzováno na 125 % trvalého zatížení, což je ekvivalentní použití 80 % jmenovité hodnoty obvodu pro plánování.
Příklad:
Trvalé zatížení = 16 A
To je důvod, proč se v severoamerických rezidenčních a lehkých komerčních instalacích často plánuje 20A obvod pro trvalé zatížení přibližně 16 A.
Toto pravidlo neaplikujte bezhlavě po celém světě. Instalace podle norem IEC a místní předpisy mohou používat odlišné metody. Podrobné vysvětlení naleznete ve VIOX. Pravidlo NEC 125% pro trvalé zatížení.
Krok 3: Přizpůsobte velikost jističe průřezu vodiče

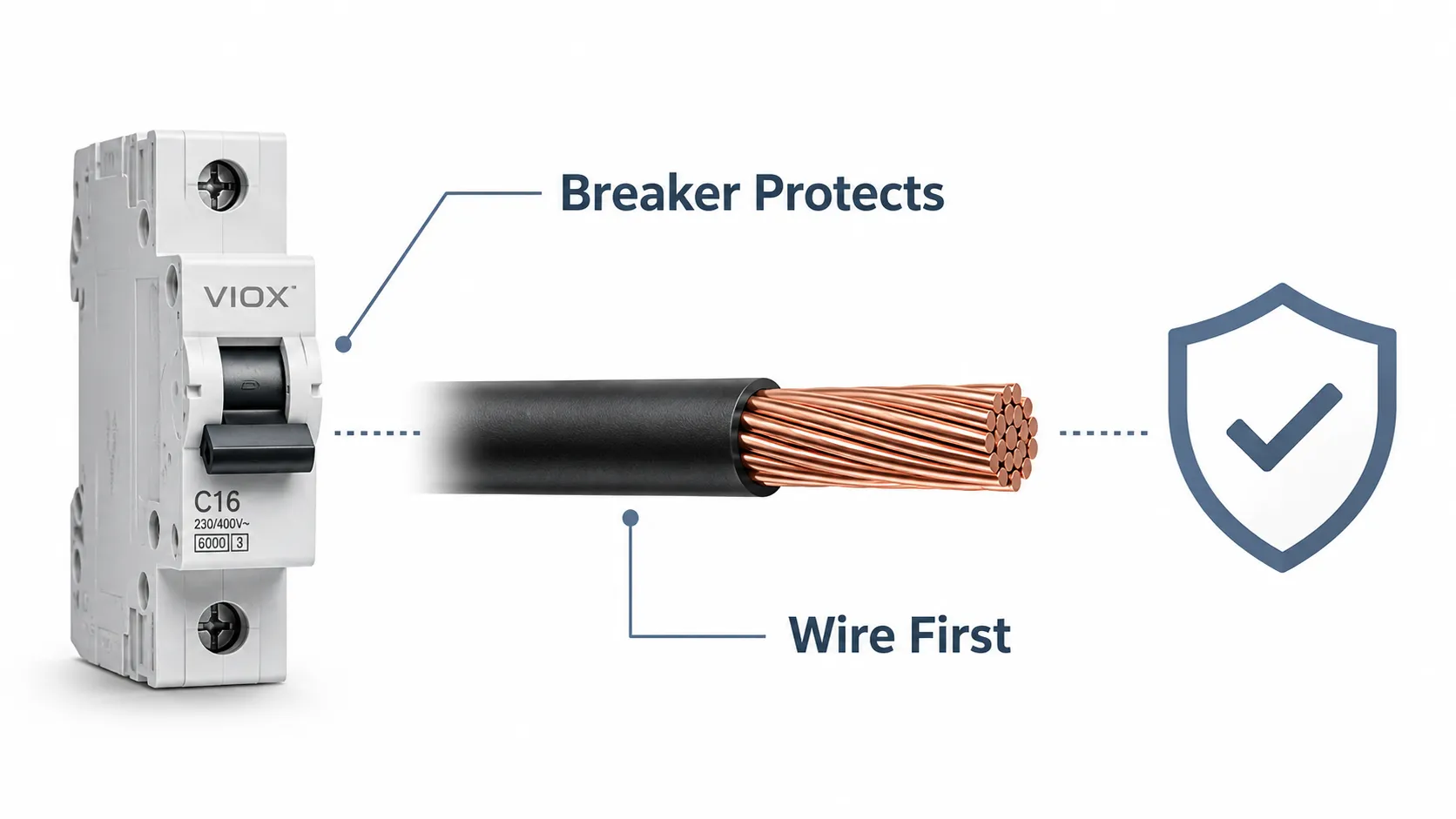

Jistič slouží k ochraně vodiče. Toto je krok zajišťující bezpečnost života při dimenzování jističů.
V severoamerickém rezidenčním prostředí se často diskutuje o zjednodušených odkazech na měděné vodiče takto:
| Průřez měděného vodiče | Běžná maximální velikost jističe | Typické použití |
|---|---|---|
| 14 AWG | 15A | Světelné a všeobecné obvody |
| 12 AWG | 20A | Zásuvkové obvody a obvody pro malé spotřebiče |
| 10 AWG | 30A | Větší spotřebiče a zařízení |
| 8 AWG | 40A | Sporáky, systémy HVAC, větší zátěže |
| 6 AWG | 55 A nebo dle konkrétní aplikace | Podružné rozvaděče a větší zařízení |
Tato tabulka není univerzální. Závisí na materiálu vodiče, jmenovité hodnotě izolace, způsobu instalace, teplotní odolnosti, jmenovité hodnotě svorek, typu kabelu a místních předpisech.
Pro shodu s normami NEC/AWG použijte tabulky VIOX tabulka průřezů vodičů a dimenzování jističů. Pro systémy IEC použijte příslušnou metodu dimenzování proudové zatížitelnosti kabelů a projektovou normu namísto kopírování pravidel AWG.
Krok 4: Pečlivě zvolte další standardní velikost jističe
Po výpočtu proudového zatížení a kontrole proudové zatížitelnosti vodičů vyberte standardní velikost jističe, která je pro daný obvod povolena.
Běžné velikosti jističů zahrnují:
| Velikost jističe | Typický kontext |
|---|---|
| 15A | Severoamerické světelné a zásuvkové obvody |
| 20A | Kuchyňské, koupelnové, prádelní a obecné zásuvkové obvody v kontextu NEC |
| 30A | Sušičky, malá klimatizační zařízení (HVAC), ohřívače vody, obvody zařízení |
| 40A-50A | Sporáky, nabíječky elektromobilů, větší spotřebiče |
| 60A-100A | Napájecí vedení, podružné rozvaděče, větší zátěže |
| 6A-63A jističe (MCB) | Koncové obvody dle IEC a modulární distribuce |
| 80A-125A jističe (MCB) | Větší modulární napájecí vedení, pokud to produktová řada umožňuje |
Pro jmenovité hodnoty miniaturních jističů dle IEC viz příručku společnosti VIOX. standardní velikosti MCB Pro jmenovité hodnoty větších kompaktních jističů (MCCB) viz standardní velikosti jističů MCCB.
Krok 5: Kontrola kapacity, napětí a počtu pólů jističe
Dimenzování jističe není jen o ampérech. Správný jistič musí odpovídat celému obvodu.
| Specifikace | Co zkontrolovat | Proč na tom záleží |
|---|---|---|
| Jmenovitý proud | 15 A, 20 A, 32 A, 63 A atd. | Musí chránit vodič a podporovat zátěž |
| Jmenovité napětí | 120 V, 240 V, 230/400 V, stejnosměrné napětí atd. | Jistič musí být dimenzován na napětí systému |
| Počet pólů | 1P, 2P, 3P, 4P | Musí odpovídat požadavkům obvodu a odpojování |
| Vypínací schopnost | Jmenovitá vypínací schopnost v kA | Musí bezpečně přerušit dostupný poruchový proud |
| Vypínací charakteristika nebo spoušť | Vypínací charakteristika B/C/D, termomagnetická, elektronická spoušť | Musí vyhovovat potřebám nárazových proudů a odstraňování poruch |
| jmenovité hodnoty pro AC nebo DC | Pouze pro AC, dimenzováno pro DC, polarizované/nepolarizované | Přerušení DC vyžaduje vhodnou konstrukci |
| Kompatibilita panelů | Řady jističů a seznam/schválení rozvaděčů | Fyzická kompatibilita nezaručuje bezpečné použití |
Pro výběr řady jističů viz VIOX typy jističů průvodce.

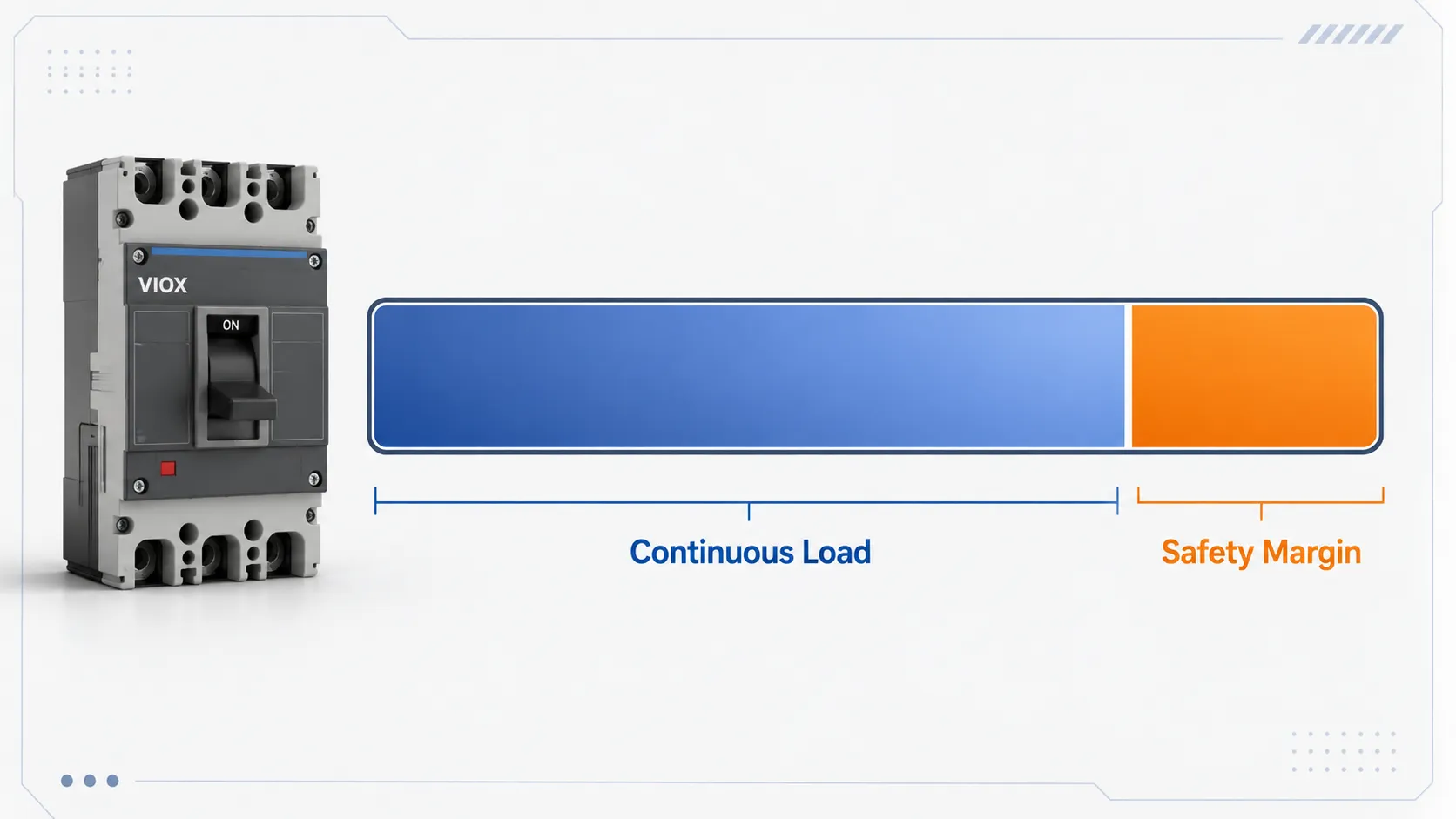

Bezpečnostní koeficient pro výběr jističe
Pojem “bezpečnostní koeficient” může mít při dimenzování jističů různé významy. Neměl by znamenat pouhý odhad vyšší hodnoty.
Běžné bezpečnostní kontroly zahrnují:
| Problém návrhu | Bezpečný přístup |
|---|---|
| Trvalé zatížení | Použijte dimenzování pro trvalé zatížení vyžadované normami, jako je 125 % v příslušných kontextech NEC |
| Zatížení motoru | Zohledněte rozběhový proud, ochranu motoru a požadavky na nadproudová relé |
| Vysoká okolní teplota | Zkontrolujte redukční faktory a teplotu v rozváděči |
| Více jističů seskupených dohromady | Zkontrolujte vlivy seskupení nebo nárůstu teploty |
| Budoucí rozšíření | Plánujte kapacitu panelu/přípojky, nikoliv předimenzované odbočné jističe |
| Zkratový proud | Zvolte odpovídající vypínací schopnost |
Jistič s příliš nízkou hodnotou může způsobovat obtěžující vypínání. Jistič s příliš vysokou hodnotou nemusí dostatečně chránit kabel. Správná rezerva vychází z norem, proudové zatížitelnosti vodičů, charakteru zátěže a údajů výrobce, nikoliv pouze z výběru nejbližší vyšší hodnoty jističe.
Výpočet zatížení v rezidenčních objektech vs. dimenzování koncových obvodů
Existují dva související, ale odlišné úkoly:
| Úkol | Účel | Příklad otázky |
|---|---|---|
| Dimenzování jističů koncových obvodů | Výběr jističe pro jeden obvod | Jakou hodnotu jističe potřebuji pro tento spotřebič? |
| Výpočet zatížení v rezidenčních objektech | Zkontrolujte celkovou kapacitu přípojky nebo rozvaděče | Může můj 100A nebo 200A rozvaděč napájet tuto novou zátěž? |
Pokud přidáváte jeden spotřebič, možná budete potřebovat dimenzování odbočného obvodu. Pokud přidáváte podružný rozvaděč, nabíječku elektromobilů, dílnu, vířivku, elektrický sporák nebo tepelné čerpadlo, možná budete potřebovat také kompletní výpočet zatížení domácnosti.
Volné pozice pro jističe nedokazují elektrickou kapacitu. Rozvaděč může mít fyzický prostor pro další jističe, zatímco výpočet zatížení přípojky je již blízko svého limitu.
Běžné příklady
Příklad 1: Zátěž 2 400 W při 120 V
2 400 W / 120 V = 20 A
Pokud je zátěž trvalá v kontextu norem NEC:
20 A x 1,25 = 25 A
To znamená, že jednoduchý 20A obvod nemusí být vhodný pro 20A trvalou zátěž. Skutečné řešení závisí na normách, průřezu vodičů, jmenovitých hodnotách zásuvek/zařízení a návrhu obvodu.
Příklad 2: 4 500W ohřívač vody při 240V
4 500W / 240V = 18,75A
Pro trvalou pevnou zátěž:
18,75A x 1,25 = 23,4A
Projektant následně zkontroluje povolenou standardní velikost jističe, průřez vodičů, pokyny k zařízení a místní normy.
Příklad 3: Nastavení 32A nabíječky elektromobilů při 240V
240V x 32A = 7 680W
V mnoha instalacích typu NEC je nabíjení elektromobilů považováno za trvalou zátěž:
32 A x 1,25 = jmenovitý proud obvodu 40 A
Vždy si ověřte návod k nabíječce elektromobilů, jmenovitý proud obvodu, průřez vodičů a místní požadavky na revizi.
Běžné chyby
Chyba 1: Zvyšování hodnoty jističe pro zamezení vypínání
Pokud jistič opakovaně vypíná, příčinou může být přetížení, vadné zařízení, uvolněná kabeláž, zemní spojení, oblouková porucha nebo chybný návrh obvodu. Výměna za silnější jistič bez kontroly průřezu vodičů může způsobit riziko požáru.
Chyba 2: Dimenzování jističe pouze podle výkonu spotřebiče ve wattech
Watty jsou důležité, ale nestačí. Záleží také na průřezu vodičů, napětí, provozním režimu zátěže, záběrovém proudu, jmenovitých parametrech svorek a normách.
Chyba 3: Zaměňování počtu pozic v rozvaděči s kapacitou systému
Prázdná pozice pro jistič je pouze montážní místo. Nedokazuje, že hlavní přívod má dostatečnou kapacitu pro další zátěž.
Chyba 4: Aplikace pravidel NEC po celém světě
Pravidlo pro trvalé zatížení 125% a tabulky průřezů vodičů AWG jsou běžným tématem v severoamerických diskusích. Ostatní trhy mohou používat dimenzování kabelů podle norem IEC a místní předpisy pro elektroinstalaci.
Chyba 5: Ignorování rozběhového proudu motorů
Motory, kompresory, čerpadla a zařízení HVAC mohou odebírat vysoký rozběhový proud. Dimenzování jističe musí být koordinováno s ochranou motoru, nikoliv pouze odpovídat provoznímu proudu.
Kdy zavolat elektrikáře
Před následujícími úkony kontaktujte autorizovaného elektrikáře:
- přidání nového obvodu 240 V;
- instalace nabíječky elektromobilů, vířivky, velké jednotky HVAC nebo dílenského vybavení;
- výměna jističe za jistič s vyšší hodnotou;
- přidání podružného rozvaděče;
- otevření elektrického rozvaděče;
- vyšetřování zápachu spáleniny, tepla, bzučení, stop po ohoření, koroze nebo opakovaného vybavování.
Tento článek vám pomůže pochopit výpočet, ale nejedná se o projektovou dokumentaci pro povolení ani o návod k instalaci.
ČASTO KLADENÉ DOTAZY
Jaký je vzorec pro dimenzování jističe?
Základní vzorec je Proud (A) = Výkon (W) / Napětí (V). U trvalého zatížení v mnoha aplikacích podle normy NEC vynásobte proud trvalého zatížení hodnotou 1,25 před výběrem jmenovité hodnoty obvodu.
Jak vypočítám velikost jističe z wattů?
Vydělte watty volty, abyste získali ampéry. Poté zkontrolujte, zda je zátěž trvalá, přizpůsobte jistič průřezu vodiče a zvolte standardní velikost jističe povolenou místními předpisy a pokyny k zařízení.
Jaký je bezpečnostní koeficient pro výběr jističe?
Neexistuje žádný univerzální bezpečnostní koeficient pro každý jistič. Při dimenzování trvalého zatížení podle norem typu NEC se běžně používá 125 %. Další bezpečnostní kontroly zahrnují proudovou zatížitelnost vodičů, teplotní korekci, seskupování, rozběhový proud motoru a vypínací schopnost.
Mohu použít pravidlo 80 %, místo 125 %?
V mnoha diskusích o trvalém zatížení podle norem typu NEC popisují stejnou myšlenku z opačných směrů. Trvalé zatížení by nemělo překročit 80 % jmenovité hodnoty obvodu, což znamená, že jmenovitá hodnota obvodu musí být alespoň 125 % trvalého zatížení.
Jak velký jistič potřebuji pro zátěž 100 ampérů?
Závisí to na tom, zda je zátěž trvalá, na průřezu vodiče, napětí, pokynech k zařízení a místních předpisech. Vypočtená zátěž 100 A může vyžadovat vyšší jmenovitou hodnotu obvodu, pokud je zátěž trvalá, ale konečný výběr musí být profesionálně ověřen.
Jak zjistím, zda můj rozvaděč zvládne nový jistič?
Zkontrolujte fyzický prostor i kapacitu přípojky. Volné pozice nezaručují dostatečnou kapacitu. Pro větší rozšíření, jako jsou nabíječky elektromobilů, systémy HVAC, dílny, vířivky nebo podružné rozvaděče, je nutný výpočet zatížení.
Je velikost jističe totéž co kapacita obvodu?
Ne tak docela. Velikost jističe je jmenovitá hodnota ochranného prvku. Kapacita obvodu závisí na jmenovité hodnotě jističe, průřezu vodičů, napětí, svorkách, způsobu instalace, typu zátěže a příslušných normách.
Mohu nahradit 15A jistič 20A jističem?
Pouze pokud vodiče obvodu, svorky, zásuvky, zařízení a místní normy podporují jištění 20 A. Nikdy nezvyšujte hodnotu jističe jen proto, aby přestal vypínat.
Závěr
Dimenzování jističe začíná jednoduchým vzorcem, ale tím to nekončí. Vypočítejte proudové zatížení, aplikujte pravidla pro trvalé zatížení, přizpůsobte jistič vodiči a ověřte napětí, počet pólů, vypínací schopnost, vypínací charakteristiku a kompatibilitu s rozvaděčem.
U malých koncových obvodů je kritickým bodem ochrana vodičů. U velkých rozšíření je kritickým bodem celková kapacita rozvaděče a přípojky. V obou případech je nejbezpečnějším řešením výpočet, nikoliv odhad.
