Otevřete skříňku pod schody a najdete pojistkovou skříň, která stále používá drátové pojistky. Nebo možná obsahuje miniaturní jističe, ale nikde není testovací tlačítko proudového chrániče (RCD). Světla fungují. Zásuvky fungují. Nic není cítit spáleninou. Je to tedy skutečně nebezpečné, nebo se vám někdo jen snaží prodat novou rozvodnici?
Tento průvodce je určen pro domovní instalace ve Spojeném království, zejména pro domácnosti v Anglii a Walesu, kde platí norma BS 7671, ohlašovací povinnost dle Part P, praxe EICR, ochrana pomocí RCD/RCBO a terminologie domovních rozvodnic. Pokud pracujete na trhu, který využívá rozvodná centra (load centres), panelové rozvaděče, pravidla NEC nebo terminologii zařízení NEMA, mohou být stejné bezpečnostní principy relevantní, ale postup shody s předpisy je odlišný.
To je správná otázka. Stará domovní rozvodnice automaticky neznamená, že je nutné zítra kompletně předělat elektroinstalaci v celém domě. Může to však být známka toho, že instalaci chybí ochrana před úrazem elektrickým proudem, protipožární zabezpečení, rezervní kapacita a standardy revizí, které se očekávají v moderní britské domácnosti.
Skutečné rozhodnutí není založeno pouze na stáří. Závisí na tom, jaké ochranné prvky jsou osazeny, v jakém stavu je skříň rozvaděče, kabeláž za ní, uzemnění a pospojování, jaké jsou nároky objektu na odběr elektřiny a jaký je výsledek revizní zprávy elektrické instalace (EICR).
Poznámka z praxe: když elektrikáři otevřou starší britské pojistkové skříně, problémem často není jedna dramatická závada. Obvykle jde o soubor nedostatků: chybějící proudový chránič (RCD), staré ručně psané štítky, přeplněné kabelové vstupy, neodborné zásahy a žádné záznamy o nedávných zkouškách. Každý z těchto bodů může být řešitelný. Dohromady však činí revizi EICR před modernizací mnohem cennější než rychlý vizuální úsudek.
Krátká odpověď
Stará domovní rozvodnice obvykle vyžaduje modernizaci, pokud obsahuje: drátové pojistky, chybějící proudový chránič (RCD), viditelné poškození, stopy přehřívání, špatné označení, nedostatečnou rezervní kapacitu, nevyhovující výsledky revize EICR, nebo pokud se plánují rozsáhlé elektroinstalační práce, jako jsou nové obvody, nabíjení elektromobilů, fotovoltaika, tepelná čerpadla nebo rekonstrukce kuchyně..
Mezi nejrizikovější známky patří:
- nosiče drátových pojistek namísto moderních jističů
- absence proudového chrániče (RCD) nebo proudového chrániče s nadproudovou ochranou (RCBO)
- stopy po opálení, bzučení, zápach spáleniny, roztavený plast nebo tepelné poškození
- rozvaděč s dřevěným podkladem nebo velmi stará pojistková skříň s bakelitovými či litinovými komponenty
- obnažené živé části, chybějící záslepky, poškozené kryty nebo nedostatečné krytí IP
- opakované vybavování jističů nebo přepalování pojistek bez zjevné závady na spotřebiči
- chybějící nebo nejasné označení obvodů
- neúspěšná nebo nevyhovující revizní zpráva (EICR) s nálezy typu C1, C2 nebo FI
- zastaralé uzemnění nebo pospojování zjištěné během revize
Pokud je přítomen kterýkoliv z těchto jevů, zajistěte kontrolu kvalifikovaným elektrikářem. Nesnímejte kryt ani se nepokoušejte jednotku sami upravovat. Rozhodování je snazší, jakmile pochopíte roli spotřební jednotka a jak se moderní ochranné přístroje, jako jsou proudové chrániče s nadproudovou ochranou (RCBO), liší od základních jističů (MCB).
Klíčové poznatky
- “Starý” není technická diagnóza. O rozvaděči by se mělo rozhodovat na základě ochrany, stavu, souladu s předpisy a výsledků zkoušek.
- Vyhovující revizní zpráva (EICR) může znamenat, že starší rozvaděč nevyžaduje okamžitou výměnu, i když mu chybí některé moderní funkce.
- Drátové pojistky a chybějící proudový chránič (RCD) jsou pádnými důvody pro zvážení modernizace.
- Stávající plastové rozvaděče nejsou automaticky nebezpečné jen proto, že moderní domovní rozvaděče jsou obvykle v kovovém provedení.
- Výměna rozvaděče nenahrazuje revizi celé elektroinstalace.
- Pronajímatelé v Anglii musí podle platných předpisů pro nájemní sektor zajistit pravidelnou kontrolu a revizi elektroinstalace nejméně jednou za pět let.
- Rozsáhlé modernizace, jako jsou nabíječky elektromobilů, fotovoltaické systémy, bateriová úložiště, přístavby a nové obvody, často činí ze starého rozvaděče omezující prvek.
- Moderní domovní rozvaděč založený na jističích s proudovým chráničem (RCBO) může zlepšit selektivitu při poruše ve srovnání se staršími rozvaděči s dělenou zátěží.
Co je to domovní rozvaděč?
Domovní rozvaděč je britský ekvivalent bytové rozvodnice. Přijímá přívod elektrické energie za elektroměrem a rozděluje ji do koncových obvodů, jako jsou zásuvky, osvětlení, sporák, sprcha, ponorný ohřívač, garáž nebo venkovní napájení.
V závislosti na stáří a konstrukci může obsahovat:
- hlavní vypínač
- drátové pojistky
- válcové pojistky
- miniaturní jističe (MCB)
- RCD
- proudových chráničů (RCBO)
- surge protective devices (SPDs)
- přístroje pro detekci obloukových poruch (AFDD)
- nulové a zemnící přípojnice
Starší lidé mohou jakoukoli rozvodnici nazývat pojistkovou skříní. Technicky vzato však mnoho moderních “pojistkových skříní” neobsahuje žádné pojistky. Místo nich využívají jističe a proudové chrániče. V britské domovní elektroinstalaci je tento rozdíl důležitý, protože domovní rozvodnice není jen pouhý kryt; je to místo, kde se v jednom celku setkává ochrana obvodů, proudová ochrana, možnost odpojení a označení.

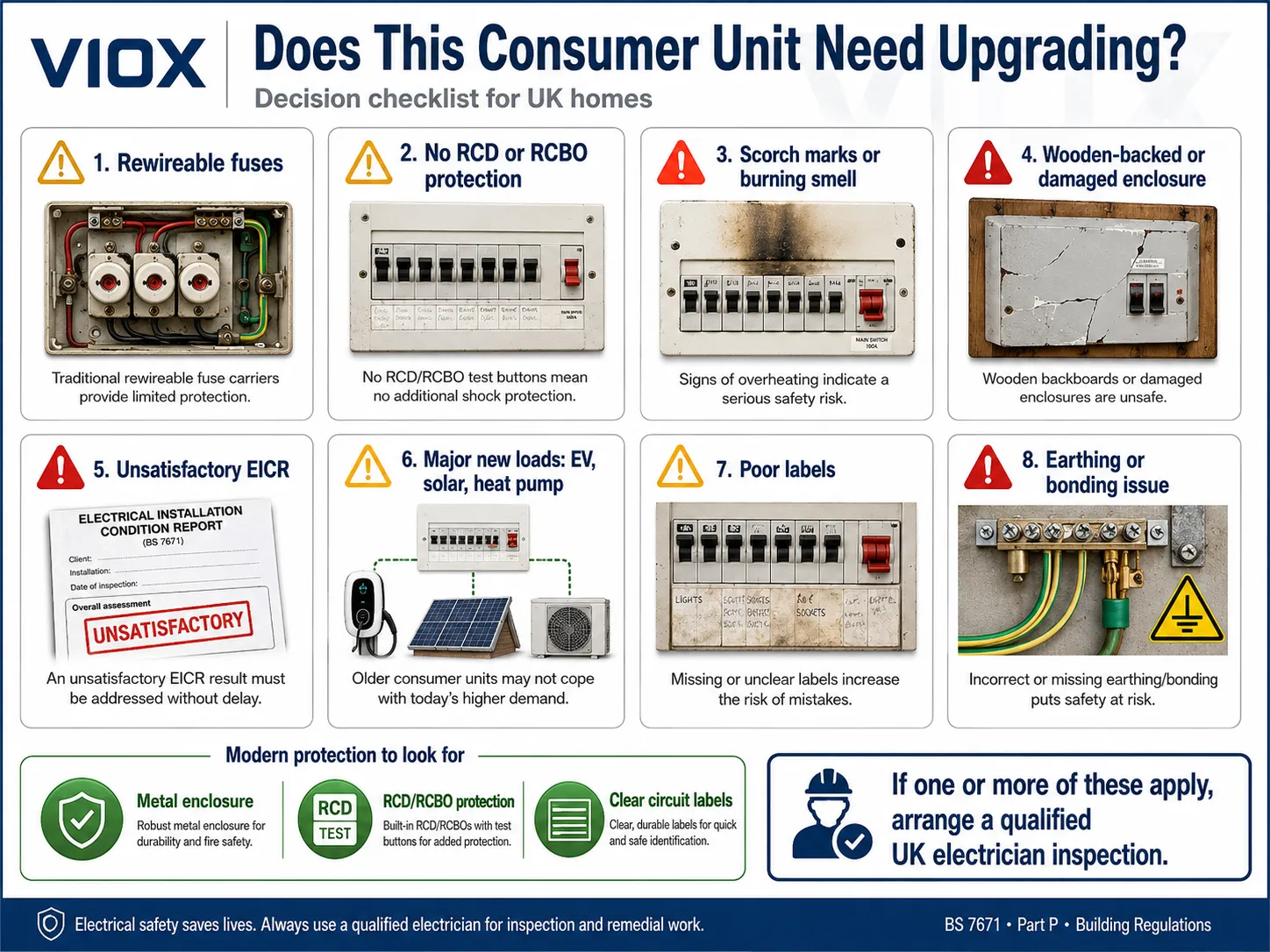

Známky toho, že vaše stará domovní rozvodnice potřebuje modernizaci

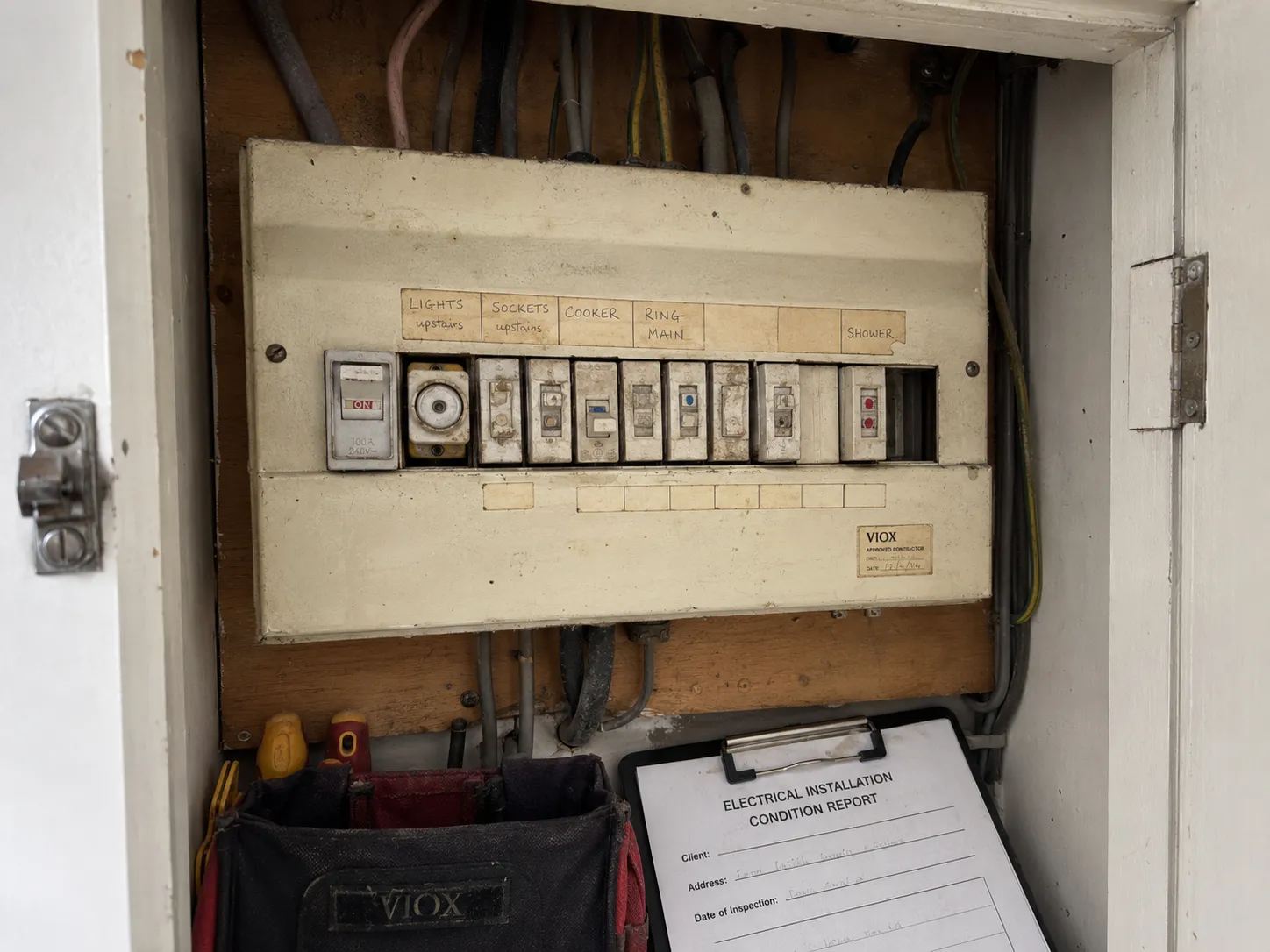

1. Stále používá opravitelné pojistky
Opravitelné pojistky jsou jedním z nejjasnějších znaků zastaralé instalace.
Při správném dimenzování a údržbě sice stále dokážou při poruše odpojit obvod, ale neposkytují uživatelský komfort, funkci resetu, selektivitu ani proudovou ochranu, které se očekávají u moderních rozvaděčů.
Mezi běžné problémy patří:
- po poruše byl použit nesprávný pojistkový drát
- poškozené pojistkové vložky
- nedostatečný přítlak kontaktů
- omezená identifikace obvodů
- chybějící proudový chránič (RCD)
- méně obvodů, než vyžaduje moderní domácnost
Pokud rozvaděč obsahuje pojistkové dráty, keramické pojistkové vložky, dřevěnou montážní desku nebo velmi staré spínací přístroje, měl by být podroben revizi. V mnoha případech je výměna za moderní domovní rozvaděč praktickým bezpečnostním vylepšením.
2. Chybí ochrana proudovým chráničem (RCD)
Ochrana proudovým chráničem (RCD) je jedním z největších rozdílů mezi starou pojistkovou skříní a moderním domovním rozvaděčem.
Proudový chránič (RCD) detekuje reziduální proud opouštějící zamýšlenou cestu obvodu, například proud protékající osobou nebo do země v důsledku poruchy. Rychle odpojí napájení, aby se snížilo riziko smrtelného úrazu elektrickým proudem.
Známky absence ochrany proudovým chráničem (RCD) zahrnují:
- chybějící testovací tlačítko označené “T” nebo “Test”
- viditelné pouze pojistky nebo jističe (MCB)
- starší rozvaděč bez většího vypínače RCD
- zásuvkové obvody nejsou chráněny žádným proudovým chráničem
Organizace Electrical Safety First vysvětluje, že proudové chrániče jsou citlivá bezpečnostní zařízení, která automaticky vypnou elektřinu, pokud je zjištěna porucha. Moderní domovní rozvaděče obvykle obsahují RCD nebo RCBO.
Důležitá nuance: starší instalace, které chybí ochrana proudovým chráničem, nemusí automaticky vyžadovat okamžitou výměnu, pokud je revizní zpráva (EICR) vyhovující. Electrical Safety First uvádí, že pokud je EICR vyhovující, rozvaděč nemusí být vyměněn pouze z důvodu absence ochrany RCD. Absence ochrany RCD je však stále hlavním důvodem pro vyhledání odborné rady, zejména u zásuvek, koupelen, venkovního vybavení nebo budoucích úprav. Při výměně rozvaděče se elektrikáři často přiklánějí k individuálním jističům s proudovým chráničem (RCBO), protože každý obvod má poté jak nadproudovou ochranu, tak ochranu proti reziduálnímu proudu, namísto spoléhání se pouze na jeden. MCB pro poruchy přetížení a zkratu.
3. Jednotka vykazuje stopy spálení, zápach po spálenině, bzučení nebo poškození teplem
Toto již není situace typu “měl bych někdy provést upgrade?”. Známky tepla a elektrického oblouku vyžadují okamžitou kontrolu.
Varovné signály zahrnují:
- hnědé nebo černé stopy kolem jističů nebo pojistkových spodků
- roztavený plast
- teplý kryt v okolí jednoho obvodu
- bzučení, praskání nebo zvuk elektrického oblouku
- zápach spáleniny
- opakované nevysvětlené vybavování jističů
- křehká nebo změněná izolace kabelů vstupujících do rozvaděče
Tyto příznaky mohou naznačovat uvolněné spoje, přetížené obvody, opotřebovaná zařízení, poškozené přípojnice nebo nedostatečný kontaktní tlak. Stejný tepelný vzorec, o kterém se diskutuje v přehřívání přípojnice jističe (MCB) se může objevit v domovním rozvaděči, pokud se zhorší kontaktní tlak nebo dojde k přetížení obvodu.
Neprovádějte opakované zapínání a nepokračujte v používání obvodu. Zajistěte bezpečné odpojení a kontrolu kvalifikovaným elektrikářem.
4. Rozvaděč je velmi starý, s dřevěným podkladem nebo fyzicky poškozený
Domovní rozvaděč s dřevěným podkladem, bakelitovými pojistkovými vložkami, litinovými vypínači, poškozenými kryty, chybějícími záslepkami nebo odkrytými otvory je silným kandidátem na modernizaci.
Pokyny EICR od Electrical Safety First identifikují staré prvky, jako jsou dřevěné podklady, litinové vypínače a kombinované pojistkové skříně, jako znaky, které by měly být podrobeny kontrole.
Moderní domovní rozvodnice ve Spojeném království musí být podle požadavků normy BS 7671, zavedených novelou č. 3 v roce 2015 a přenesených do pozdějších vydání, obvykle vyrobeny z nehořlavého materiálu nebo uzavřeny v nehořlavé skříni.
Tento požadavek však neznamená, že každá stávající plastová rozvodnice musí být okamžitě vyměněna. Stávající plastová jednotka může v rámci EICR obdržet doporučení k výměně namísto urgentního nevyhovujícího stavu, a to v závislosti na jejím technickém stavu, umístění a riziku. Nová náhradní rozvodnice v bytových prostorách by měla splňovat aktuální požadavky.
5. Má pouze částečnou ochranu nebo jeden proudový chránič (RCD) pro mnoho obvodů
Starší rozvodnice s dělenou zátěží často využívají jeden nebo dva proudové chrániče chránící více jističů (MCB). Toto bylo běžné vylepšení oproti rozvaděčům pouze s pojistkami, ale má praktické nevýhody:
- jedna zemní porucha může odpojit několik obvodů
- nežádoucí vybavování může být obtížnější lokalizovat
- porucha na jednom obvodu může vyřadit z provozu mrazničku, osvětlení, zásuvky nebo kotel současně
- Některé obvody mohou stále postrádat proudový chránič (RCD).
Moderní rozvaděč s jističi s proudovým chráničem (RCBO) zajišťuje nadproudovou ochranu a ochranu před reziduálním proudem pro každý jednotlivý obvod. To zlepšuje selektivitu a usnadňuje vyhledávání poruch.
To neznamená, že každý rozvaděč s dělenou zátěží musí být okamžitě vyměněn. Znamená to, že při modernizaci, přidávání obvodů nebo řešení nežádoucího vybavování jsou konstrukce založené na RCBO často lepší volbou.
6. Rozvaděč nemá žádnou rezervní kapacitu pro moderní zátěže.
Mnoho starých domovních rozvaděčů bylo navrženo pro menší počet obvodů a nižší koeficient současnosti, než vyžadují moderní domácnosti.
Tlak na modernizaci roste při přidání:
- Nabíječky elektromobilů (EV)
- Fotovoltaického střídače (PV)
- bateriové úložiště
- tepelné čerpadlo
- elektrický sprchový kout
- indukční varná deska
- zahradní pracovna
- přístavba
- napájení dílny nebo garáže
- venkovní zásuvky
- více okruhů pro kuchyňské spotřebiče
Pokud rozvodnice nemá volné pozice, je zatížení nejasné, obsahuje různorodá zařízení nebo neposkytuje dostatečnou ochranu pro nové okruhy, může být výměna rozváděče rozumnější než vměstnávání dalšího vybavení do staré skříně. Nabíjení elektromobilů je dobrým příkladem: návrh obvodu musí zohlednit zatížení, výběr ochranného prvku, požadavky na proudový chránič (RCD) a způsob instalace, namísto pouhého přidání dalšího jističe do plně obsazené rozvodnice. Stejný přístup k plánování zátěže platí při dimenzování ochrany pro okruh nabíječky elektromobilů o výkonu 7 kW nebo 22 kW.
7. Štítky obvodů chybí nebo jsou nespolehlivé
Špatné označení není jen nepříjemnost. Zpomaluje odpojení zařízení při poruchách, údržbě a v nouzových situacích.
Modernizaci nebo nápravná opatření je třeba zvážit, pokud:
- štítky chybí
- štítky neodpovídají skutečným obvodům
- několik obvodů je nejasně označeno jako “zásuvky”
- starý rukopis byl opakovaně přeškrtán
- rezervní pozice nejsou identifikovány
- jmenovité hodnoty ochranných prvků neodpovídají popisu obvodů
Samotné štítkování nemusí vyžadovat kompletní výměnu, ale často je vodítkem, že instalace byla mnohokrát upravována bez řádné dokumentace. Dobré označení elektrického rozvaděče také zvyšuje bezpečnost budoucího testování, protože elektrikář může spolehlivěji izolovat a ověřit jednotlivé obvody.
8. Revizní zpráva elektroinstalace (EICR) je nevyhovující
EICR je nejspolehlivější způsob, jak rozhodnout, zda je stará domovní rozvodnice bezpečná pro další používání.
Běžné kódy EICR zahrnují:
| Kód | Význam | Relevantnost modernizace |
|---|---|---|
| C1 | Přítomnost nebezpečí | Vyžaduje okamžitou akci |
| C2 | Potenciálně nebezpečné | Nutnost nápravných opatření |
| FI | Nutnost dalšího šetření | Před potvrzením bezpečnosti je nutné provést šetření |
| C3 | Doporučeno zlepšení | Samo o sobě obvykle nepředstavuje automatickou neshodu |
Starý rozvaděč s nálezy C1 nebo C2 může vyžadovat naléhavou opravu nebo výměnu. Nález C3 může naznačovat, že instalace neodpovídá současným normám, ale nemusí být nutně nebezpečná pro další používání.
Příručka osvědčených postupů č. 4 organizace Electrical Safety First je ve Spojeném království široce používána jako vodítko pro kódování revizních zpráv EICR. Přesné kódování by měl stanovit revizní technik na základě stavu a rizik konkrétní instalace.
9. Uzemnění nebo pospojování je nedostatečné
Neposuzujte domovní rozvaděč izolovaně. Nový rozvaděč připojený k nevyhovujícímu uzemnění nebo chybějícímu pospojování neřeší základní bezpečnostní problém.
Před výměnou domovního rozvaděče by měl kvalifikovaný elektrikář zkontrolovat:
- uzemňovací soustava
- hlavní uzemňovací vodič
- hlavní ochranné pospojování plynového, vodovodního a jiného potrubí, je-li vyžadováno
- polarita napájení
- předpokládaný poruchový proud
- impedance smyčky
- přívodní vedení k elektroměru a uspořádání hlavní pojistky
- stav stávajících obvodů
Pokud je uzemnění nebo pospojování nedostatečné, musí být v rámci strategie modernizace provedena náprava. To je důvod, proč je cenová nabídka na domovní rozvodnici založená pouze na fotografii čelního krytu nedostatečná: ochranné přístroje uvnitř rozvodnice mohou správně fungovat pouze tehdy, je-li ověřeno uzemnění a pospojování instalace.
10. Jsou plánovány rozsáhlé elektroinstalační práce
Pokud má být v objektu provedena významná elektroinstalace, stará domovní rozvodnice se často stává omezujícím faktorem.
Příklady zahrnují:
- nové kuchyňské okruhy
- elektroinstalace v koupelně
- kompletní nebo částečná rekonstrukce elektroinstalace
- přístavba
- vestavba podkroví
- venkovními obvody
- Nabíječky elektromobilů (EV)
- tepelné čerpadlo
- fotovoltaický systém (FVE)
- bateriové úložiště
Nové instalace musí splňovat aktuální požadavky. V mnoha případech elektrikář nemůže jednoduše přidat obvod do starého rozvaděče, aniž by ověřil proudovou ochranu (RCD), kapacitu obvodu, uzemnění a vhodnost stávající instalace.
Staré neznamená vždy nelegální nebo okamžitě nebezpečné.
Tento bod je důležitý pro budování důvěry.
Elektrotechnické předpisy se vyvíjejí. Instalace, která byla navržena podle staršího vydání elektrotechnických norem, nemusí odpovídat každému současnému požadavku, ale to z ní automaticky nedělá nebezpečnou nebo nelegální instalaci.
Správná otázka zní:
Je instalace bezpečná pro další používání v dnešní době?
K posouzení právě tohoto slouží revizní zpráva elektrického zařízení (EICR). Zohledňuje aktuální stav, typ zařízení, ochranná opatření, opotřebení, poškození a to, zda je nutné další šetření.
Organizace Electrical Safety First výslovně uvádí, že pokud je zpráva EICR uspokojivá, rozvaděč nemusí být vyměněn pouze z důvodu absence proudové ochrany (RCD). Přesto může být modernizace doporučena pro zlepšení ochrany před úrazem elektrickým proudem, snížení nepohodlí, podporu nových obvodů nebo splnění požadavků pronajímatelů a pojišťoven.

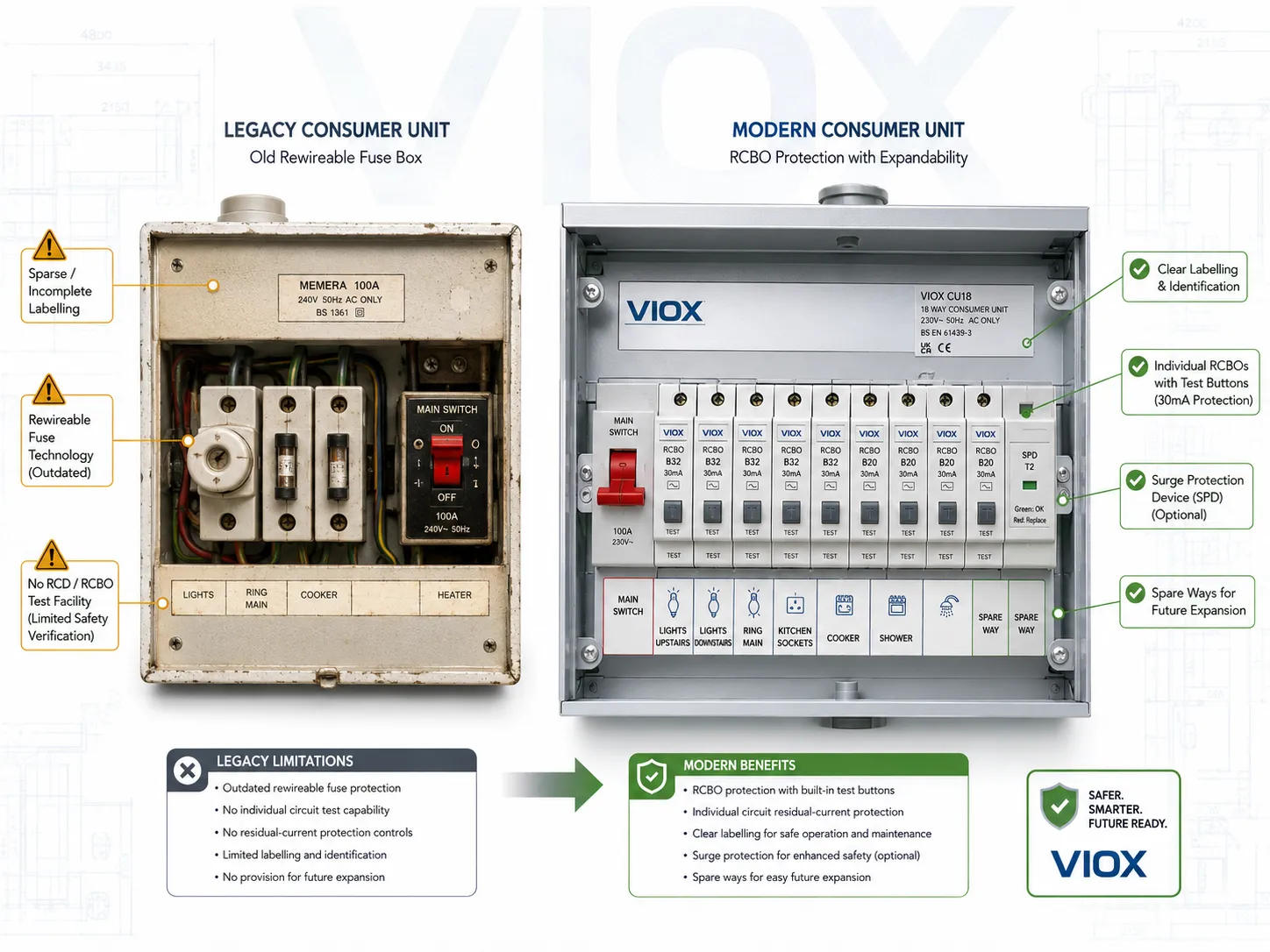

Co obvykle obsahuje moderní domovní rozvodnice
Moderní domovní rozvodnice ve Spojeném království může obsahovat:
- kovový kryt pro domovní instalace
- hlavní vypínač
- proudové chrániče s nadproudovou ochranou (RCBO) pro jednotlivé koncové obvody
- svodič přepětí tam, kde je vyžadován nebo zvolen na základě posouzení rizik
- obloukové ochrany (AFDD) tam, kde jsou vyžadovány nebo specifikovány pro obvody s vyšším rizikem
- jasné označení obvodů
- volné pozice pro budoucí rozšíření
- bezpečný vstup a uložení kabelů
- odpovídající uspořádání nulového a ochranného vodiče
domovní rozvodnice s proudovými chrániči s nadproudovou ochranou (RCBO)
Rozvodnice založená na jističích s proudovým chráničem (RCBO) poskytuje každému obvodu vlastní nadproudovou a proudovou ochranu. V současnosti jde o často preferovanou možnost modernizace, protože jedna porucha nevyřadí z provozu několik nesouvisejících obvodů.
rozvodnice s dělenou zátěží a dvěma proudovými chrániči (Dual-RCD)
Rozvodnice se dvěma proudovými chrániči je obvykle levnější než plně osazená rozvodnice s RCBO, ale jeden proudový chránič zde chrání několik obvodů. V některých návrzích může být přijatelná, ale je méně selektivní a při poruše může způsobit rozsáhlejší výpadek napájení.
rozvodnice s vysokou integritou (High-integrity board)
Rozvaděč s vysokou integritou kombinuje cesty chráněné proudovým chráničem (RCD) a cesty bez RCD nebo s proudovými chrániči s nadproudovou ochranou (RCBO) pro vybrané obvody. Správné uspořádání závisí na návrhu instalace a platných předpisech. Pokud jsou komponenty VIOX hodnoceny pro projekt, příslušné RCBO a MCB řady by měly být posouzeny podle skutečného návrhu britské domovní rozvodnice, cesty certifikace, vypínací schopnosti, typu RCD a požadavků instalatéra, spíše než vybírány pouze podle názvu zařízení.
Kdy by měla revizní zpráva elektroinstalace (EICR) předcházet výměně
U mnoha starších domů je provedení EICR před výměnou disciplinovanějším přístupem.
Pomáhá odhalit:
- problémy s izolačním odporem
- sdílené nulové vodiče
- poruchy na kruhových koncových obvodech
- chybějící ochranné vodiče (CPC)
- problémy s polaritou
- nedostatečné uzemnění
- poškozená elektroinstalace
- přetížené obvody
- skryté neodborné úpravy
Výměna rozvodnice může tyto závady odhalit, protože moderní proudové chrániče (RCD) a jističe s proudovým chráničem (RCBO) jsou citlivější na svodové proudy a vady v obvodech. Pokud má elektroinstalace skryté problémy, může nová rozvodnice po instalaci okamžitě vypadávat.
Revizní zpráva elektroinstalace (EICR) také pomáhá rozhodnout, zda je výměna rozvodnice dostačující, nebo zda je nejprve nutná částečná rekonstrukce elektroinstalace či jiné nápravné práce.
Co výměna rozvodnice nevyřeší
Nová domovní rozvodnice zlepšuje ochranu a použitelnost, ale automaticky neřeší:
- degradovanou izolaci kabelů
- poddimenzované elektrické rozvody
- poškozené příslušenství
- skryté elektroinstalační krabice
- nevyhovující uzemnění
- chybějící pospojování
- přetížené obvody
- nebezpečné svépomocné úpravy
- vniknutí vody
- poškození hlodavci
Proto dobrý elektrikář testuje instalaci před výměnou i po ní. Rozvaděč je řídicím centrem, ale o bezpečnosti systému rozhodují obvody, které jsou k němu připojeny.
Kontrolní seznam pro majitele domu: Měli byste zavolat elektrikáře?
| Co vidíte | Co to může znamenat | Akce |
|---|---|---|
| Pojistkový drát nebo vyjímatelné pojistkové vložky | Velmi starý způsob ochrany | Zajistěte revizi a zvažte modernizaci |
| Chybí proudový chránič (RCD) nebo testovací tlačítko | Omezená ochrana před úrazem elektrickým proudem | Zajistěte revizi, zejména před prováděním úprav |
| Stopy po opálení nebo zápach spáleniny | Možné přehřívání nebo elektrický oblouk | Považujte za naléhavé |
| Dřevěná podkladová deska nebo bakelitové/litinové vybavení | Velmi stará jednotka | Zajistěte revizi elektroinstalace (EICR) |
| Chybějící záslepky nebo poškozený kryt | Riziko dotyku živých částí | Nedotýkejte se; zajistěte opravu |
| Časté vypínání | Porucha, přetížení nebo problém se zařízením | Před opakovaným resetováním proveďte kontrolu |
| Chybějící nebo nesprávné štítky | Riziko nedostatečného odpojení | Identifikované obvody |
| Plánování EV, fotovoltaiky, tepelného čerpadla, přístavby | Starý rozvaděč nemusí být vhodný | Kontrola před návrhem projektu |
| EICR C1/C2/FI | Bezpečnostní problém nebo nutnost dalšího šetření | Nutnost nápravných opatření |
| EICR je vyhovující, ale rozvaděč zůstává starý | Není automaticky urgentní | Zvažte modernizaci pro lepší ochranu |
Co se děje během výměny domovního rozvaděče?
Typická odborná modernizace zahrnuje:
- Předběžnou kontrolu a testování.
- Ověření uzemnění a pospojování.
- Odpojení přívodu autorizovaným způsobem.
- Demontáž staré jednotky.
- Instalace nové domovní rozvodnice.
- Správný výběr a uspořádání ochranných prvků.
- Testování obvodů.
- Testování proudových chráničů (RCD) nebo jističů s proudovým chráničem (RCBO).
- Označení štítky.
- Certifikace a ohlášení v případech, kdy je to vyžadováno.
V Anglii a Walesu podléhá výměna domovní rozvodnice ohlašovací povinnosti podle části P stavebních předpisů (Building Regulations). Majitelé domů by měli využít služeb kompetentního, registrovaného elektrikáře nebo zajistit řádné ohlášení stavebnímu úřadu.
Pro pronajímatele a pronajímané nemovitosti
V Anglii vládní pokyny uvádějí, že elektrické instalace v soukromých pronajímaných nemovitostech musí být alespoň jednou za pět let kontrolovány a testovány kvalifikovanou osobou. Pokyny byly v roce 2025 aktualizovány tak, aby prostřednictvím novelizovaných předpisů zahrnovaly i sektor sociálního bydlení.
Pronajímatel by neměl čekat na viditelnou závadu, než začne jednat. Pokud je zpráva o revizi elektrické instalace (EICR) nevyhovující, musí být nápravná nebo další vyšetřovací opatření provedena v souladu s předpisy a touto zprávou.
Pokud je rozvodnice stará, ale EICR je vyhovující, nemusí vyžadovat okamžitou výměnu. Pronajímatel se však přesto může rozhodnout pro modernizaci, aby zvýšil bezpečnost, omezil nežádoucí vypínání, připravil instalaci na budoucí úpravy nebo se vyhnul opakovaným poznámkám typu C3.
Běžné chyby
Chyba 1: Výměna rozvodnice bez otestování obvodů
Moderní proudové chrániče (RCD) a jističe s proudovým chráničem (RCBO) mohou odhalit závady, které stará pojistková skříň nikdy neukázala. Předchozí testování zabrání nepříjemným překvapením.
Chyba 2: Předpoklad, že plast automaticky znamená nebezpečí
Stávající plastové rozvodnice nejsou všechny okamžitě nevyhovující. Záleží na jejich stavu, umístění, riziku požáru a klasifikaci v rámci EICR.
Chyba 3: Předpoklad, že absence proudového chrániče (RCD) vždy znamená povinnou kompletní výměnu
Absence RCD ochrany je vážným omezením, ale správný postup závisí na výsledku revizní zprávy (EICR), využití obvodu, riziku a plánovaných pracích.
Chyba 4: Volba nejlevnějšího rozvaděče s dělenou zátěží
Nízkonákladový rozvaděč může fungovat, ale konstrukce založené na proudových chráničích s nadproudovou ochranou (RCBO) často poskytují lepší selektivitu a diagnostiku poruch.
Chyba 5: Ignorování uzemnění a pospojování
Nový rozvaděč nemůže správně fungovat, pokud je základní systém ochranného uzemnění chybný.
Chyba 6: Přidávání nových obvodů do nevhodného starého rozvaděče
Nové instalace musí splňovat současné požadavky. Starý rozvaděč nemusí podporovat požadovanou ochranu, kapacitu nebo certifikaci.
ČASTO KLADENÉ DOTAZY
Jak poznám, že je moje domovní rozvodnice příliš stará?
Hledejte drátové pojistky, absenci testovacího tlačítka proudového chrániče (RCD), dřevěný podklad, bakelitové nebo litinové součásti, špatné označení, poškozené kryty, stopy po spálení nebo nedostatek volných pozic. Nejbezpečnější odpověď získáte na základě revizní zprávy (EICR) od kvalifikovaného elektrikáře.
Musí být stará pojistková skříň ze zákona vyměněna?
Ne vždy. Stará jednotka nemusí splňovat současné normy, ale přesto může být vyhodnocena jako bezpečná pro další provoz. Pronajímané nemovitosti v Anglii však vyžadují pravidelnou elektrickou revizi a zkoušky nejméně jednou za pět let a rozsáhlejší elektroinstalace mohou vyžadovat modernizaci.
Je plastová domovní rozvodnice nelegální?
Stávající plastové rozvodnice nejsou automaticky nelegální nebo nebezpečné. U nových nebo vyměňovaných rozvodnic v britských domácnostech se obvykle očekává splnění současných požadavků na nehořlavé kryty. Revize (EICR) posoudí skutečný stav a riziko.
Je absence proudového chrániče (RCD) nebezpečná?
Jde o významné bezpečnostní omezení, protože proudové chrániče snižují riziko úrazu elektrickým proudem. Absenci ochrany RCD by měl posoudit elektrikář, zejména u zásuvek, v koupelnách, u venkovního vybavení a při plánovaných úpravách.
Mám si nechat vypracovat revizní zprávu (EICR) před výměnou domovní rozvodnice?
Často ano. Revize může odhalit závady v elektroinstalaci, chybějící uzemnění, poruchy v okruzích, problémy s izolací nebo propojené nulové vodiče ještě před instalací nové rozvodnice.
Zabrání výměna rozvodnice nežádoucímu vybavování jističů?
Může to pomoci, pokud má stará rozvodnice opotřebované přístroje nebo špatnou selektivitu. Nežádoucí vybavování však může být způsobeno vadnými spotřebiči, svodovými proudy, závadami ve vedení, vlhkostí nebo chybným návrhem obvodů. Je nutné provést měření.
Znamená nová rozvodnice, že dům nepotřebuje kompletní rekonstrukci elektroinstalace?
Ne. Rozvodnice je pouze jednou částí instalace. Staré nebo poškozené vedení může stále vyžadovat opravu nebo výměnu.
Co je lepší: rozvodnice s proudovými chrániči (RCD) nebo s proudovými chrániči s nadproudovou ochranou (RCBO)?
Rozvodnice s RCBO je obvykle lepší z hlediska selektivity, protože každý obvod má svou vlastní kombinovanou ochranu proti nadproudu a reziduálnímu proudu. Rozvodnice s rozdělenou zátěží a společným RCD může být levnější, ale při jedné poruše může dojít k odpojení několika obvodů najednou.
Potřebuji ochranu SPD nebo AFDD?
Závisí to na aktuálních požadavcích normy BS 7671, typu instalace, posouzení rizik a dotčených obvodech. O zařízeních SPD a AFDD by se mělo diskutovat již během návrhu náhradní jednotky, nikoliv je přidávat dodatečně.
Mohu si vyměnit domovní rozvodnici sám?
Ne. Výměna domovní rozvodnice zahrnuje odpojení od napájení pod napětím, revizi, zkoušení, certifikaci a oznamovací povinnost. Využijte služeb kvalifikovaného elektrikáře.
Recenzované zdroje
- BSI – BS 7671:2018+A4:2026 Požadavky na elektrické instalace
- IET Electrical – BS 7671:2018+A4:2026 Předpisy pro elektroinstalace
- Electrical Safety First – Vysvětlení pojistkových skříní
- Electrical Safety First – Vysvětlení proudových chráničů (RCD)
- Electrical Safety First – Průvodce EICR
- Electrical Safety First – Vyhovující EICR a otázka absence proudového chrániče (RCD)
- Electrical Safety First – Příručka osvědčených postupů č. 4, kódování EICR
- GOV.UK – Standardy elektrické bezpečnosti v soukromém a sociálním nájemním bydlení
