Jak zkontrolovat kvalitu stahovací pásky: Inspekce, testování a dokumentace

Vysoce kvalitní stahovací pásky odpovídají specifikované součásti, fungují podle požadavků a dodávají se s důkazy, které podporují jejich deklarované parametry. Zkontrolujte pásku a zajišťovací hlavu na závady, poté ověřte materiál, pevnost v tahu v tahu, environmentální hodnocení, včetně odolnosti proti ultrafialovému (UV) záření, a dokumentaci pro přesný produkt. Lesklý povrch, černá barva nebo silné ruční zatažení nemohou potvrdit všechny tyto vlastnosti.

Tento kontrolní seznam se zaměřuje na nylonové stahovací pásky obdržené pro elektrické instalace a montáž panelů. Pokud specifikace ještě nebyla zvolena, začněte s průvodcem výběrem stahovacích pásek. Inspekce by měla ověřit dohodnutý požadavek, nikoli jej vytvořit po příjezdu zásilky.

Kontrolní seznam kvality stahovacích pásek: Co může jednotlivá kontrola stanovit

Oddělte tři úrovně důkazů: fyzická kontrola, dokumentace k produktua metodicky sladěné testování. Každá odpovídá na jinou otázku.

Zkontrolujte	Užitečné důkazy	Limit kontroly
Identifikace produktu	Číslo dílu, dodavatel, identifikátor šarže a schválená specifikace	Neznámá vzorka nemůže prokázat shodu dodané šarže
Vizuální stav	Popruh, hlava, zuby a hrany zkontrolovány podle dohodnutých kritérií vad	Dobrý vzhled neprokazuje složení polymeru ani ekologický výkon
Funkce uzamčení	Správné závitování a záběr na určených vzorcích	Manuální kontrola neměří jmenovitou pevnost v tahu smyčky
Mechanický výkon	Příslušná zpráva o zkoušce s identifikovanými vzorky, podmínkami a kritérii přijatelnosti	Nevysvětlené odečítání síly nestačí pro nárok na shodu se standardem
Vhodnost pro dané prostředí	Přesné deklarace UV záření, instalační teploty a provozní teploty dílu s podpůrnými důkazy	Barva a materiálová skupina nejsou dostatečnou náhradou
Prohlášení o certifikaci	Platný záznam o produktu a označení odpovídající dodané součásti	Certifikát o pryskyřici nebo záznam jiného modelu tuto souvislost nedokazuje

Použijte kontrolu k rychlému nalezení zjevných problémů. Použijte dokumentaci a testování k vyřešení vlastností, které nelze vidět.

1. Zaznamenejte specifikovanou součást a dodanou šarži

Před otevřením obalu vyfoťte jeho štítek a zaznamenejte řádek objednávky, výrobce nebo dodavatele, číslo dílu, rozměry, označení materiálu a dostupný kód šarže. Porovnejte je s odsouhlaseným vzorkem nebo revizí výkresu.

Specifikace pro příjem by měla identifikovat, která kritéria jsou důležitá: rozměry pásku, použitelný průměr svazku, deklarovaná pevnost smyčky, vhodnost pro životní prostředí a jakákoli požadovaná certifikace produktu. Pokud je vyžadována sledovatelnost nebo konkrétní zpráva o zkoušce, učinte z toho součást objednávky, nikoli neformální požadavek po dodání.

Dohodněte se s dodavatelem nebo týmem kvality na metodě odběru vzorků, kategoriích vad, metodě zkoušení a kritériích pro uvolnění. Neexistuje žádné univerzální pravidlo, že deset náhodných pásků, pevná rozměrová tolerance nebo konkrétní procento kolísání pevnosti kvalifikuje každou zásilku.

Udržujte vzorky z různých šarží odděleně. Před testováním zaznamenejte jakékoli smíšené balení, změněné číslo dílu nebo nevysvětlenou náhradu. Jinak se vzorek, který prošel testem, může oddělit od zásilky, kterou má reprezentovat.

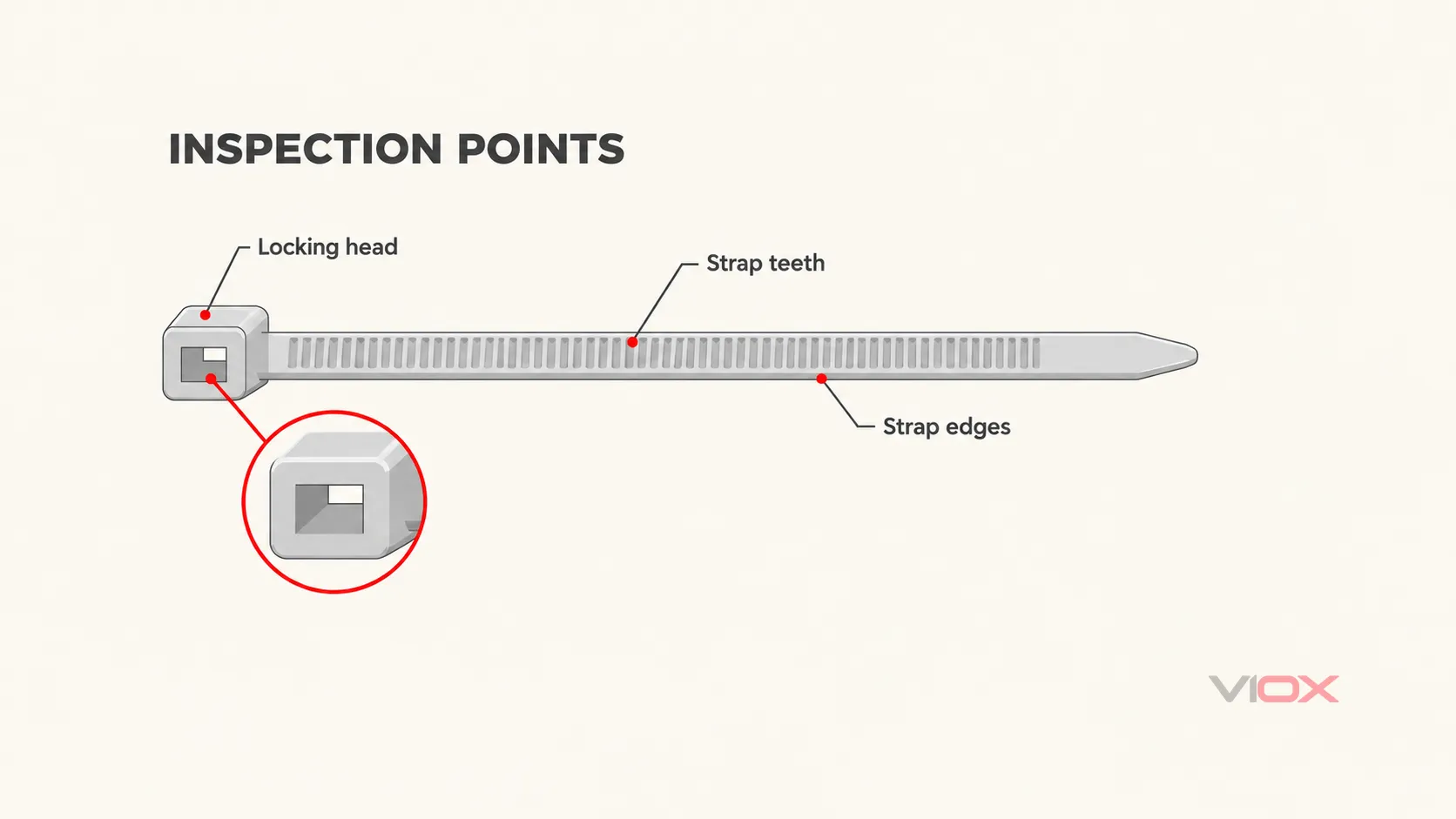

2. Zkontrolujte pásek, hlavu a zajišťovací funkci

Při dostatečném osvětlení zkontrolujte určené vzorky na praskliny, nedokonale vytvořené oblasti, poškozené zuby, cizí částice a otřepy, které by mohly ovlivnit instalaci nebo zajištění. Věnujte zvláštní pozornost otvoru hlavy, přechodu mezi hlavou a páskem a oběma hranám pásku.

Porovnejte rozměry s výkresem nebo dohodnutými tolerancemi, měřte na definovaných místech. Nominální šířka v katalogu není automaticky tolerancí pro každý bod na pásku. Pro počáteční křížovou kontrolu velikosti použijte tabulka velikostí kabelových vázacích pásek, poté ověřte přesné rozměry výrobce.

Protáhněte pásek zamýšleným směrem a zkontrolujte, zda se správně zachytil podle pokynů. Použijte reprezentativní svazek nebo určenou přípravku v rámci deklarovaného rozsahu svazku. Neočekávané prokluzování, praskání nebo neschopnost protáhnout vyžaduje prošetření; závažnost a rozhodnutí o šarži by mělo vycházet z dohodnutého inspekčního plánu.

Netahejte silněji, dokud se vzorek neroztrhne, a nenazvěte výsledek testem pevnosti. Udržujte inspekční vzorky mimo instalaci, pokud byly nadměrně namáhány nebo poškozeny. Povrchový lesk, jednotná barva a ostrý zvuk zacvaknutí mohou pomoci popsat vzorek, ale necertifikují kvalitu.

3. Ověřte tvrzení o materiálu a životním prostředí

PA66 je označení materiálu, nikoli úplné hodnocení

Označení PA66 identifikuje polyamid 66, nazývaný také nylon 66. Samo o sobě nedokazuje dodanou formulaci, vhodnost pro UV záření ani pevnost finálního výrobku. Vyžádejte si materiálové prohlášení a jeho spojení s dodanou částí nebo výrobní šarží.

Pokud je panenská pryskyřice, recyklovaný obsah nebo specifikovaná formulace smluvním požadavkem, vyžádejte si důkaz odpovídající tomuto tvrzení. Vzhled, hmotnost a ohýbání rukou nemohou kvantifikovat recyklovaný obsah. V případě sporu o identitu materiálu může kvalifikovaná laboratoř poradit s metodami, jako je infračervená analýza, diferenciální skenovací kalorimetrie nebo termogravimetrická analýza. Tyto metody jsou popsány mimo jiné v programu testování plastů UL; jejich schopnost vyřešit konkrétní spor závisí na formulaci a dostupném referenčním materiálu.

Nespalujte stahovací pásky ani nesuďte kouř a zápach k identifikaci nylonu. Takový improvizovaný test vytváří zbytečné riziko expozice a neposkytuje obhajitelné důkazy o identifikaci materiálu.

Ověřte odolnost proti UV záření a teplotu samostatně

U venkovních pásků zkontrolujte prohlášení o odolnosti proti UV záření a podpůrnou dokumentaci konkrétního produktu. Samotná černá barva není dostatečná. Rozlišujte také minimální instalační teplota, když je stahovací páska omotaná a utažená, z jejího provozního teplotního rozsahu po instalaci. Hodnocení pro studené prostředí neopravňuje automaticky k instalaci při stejné teplotě. průvodce aplikací stahovacích pásků UL považuje tyto za samostatné charakteristiky.

Zeptejte se, zda jsou dodaná barevná a materiálová varianta zahrnuty v důkazech. Vnitřní díl v přírodní barvě a venkovní černá varianta mohou sdílet rozměry, aniž by sdílely všechna hodnocení.

U nylonu si zaslouží pozornost také podmínky balení a skladování, protože vlhkost ovlivňuje chování materiálu. Dodržujte pokyny výrobce pro skladování, spíše než abyste předpokládali, že křehký vzorek dokazuje horší pryskyřici. Stejné průvodce aplikací UL probírá vlhkost a skladování. Nevymýšlejte postupy namáčení, pečení v troubě nebo zmrazování, aby zásilka prošla.

Testování UV zářením nebo prohlášení o teplotě by se nemělo převádět na nepodložený počet let venkovního provozu. Zeptejte se na podmínky a omezení jakéhokoli tvrzení o životnosti.

4. Správně zkontrolujte důkazy o pevnosti v tahu v tahu smyčky

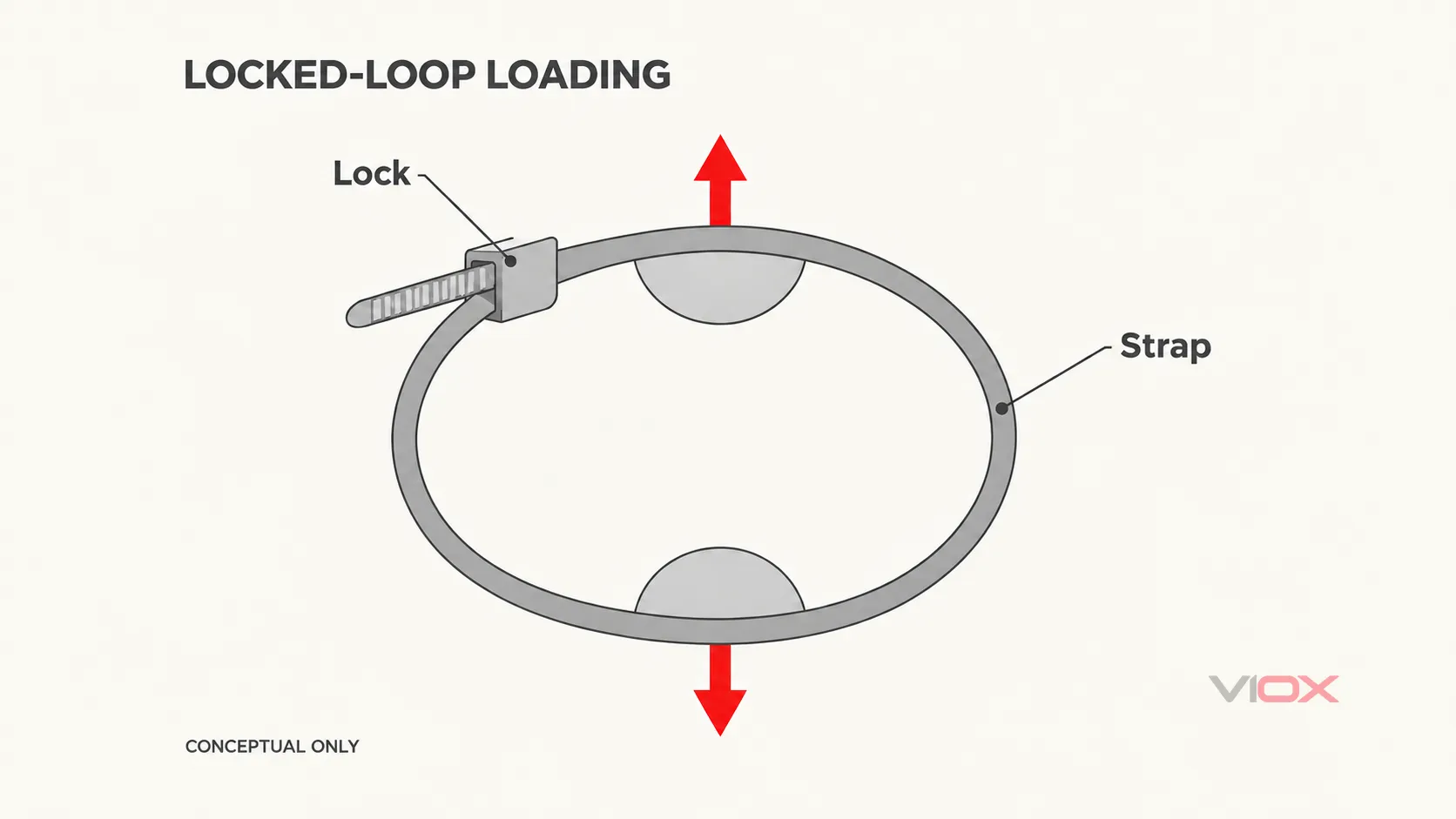

Pevnost v tahu smyčky stahovací pásky se týká uzavřené pásky se zajištěným mechanismem: popruh a zámek jsou zatěžovány společně. Liší se od pevnosti v tahu polymerního materiálu a nestanovuje dlouhodobou statickou nosnost. pokyny UL pro stahovací pásky vysvětlují tento rozdíl.

Zkontrolujte jednotky. Síla je obvykle vyjádřena v newtonech nebo librách síly; pevnost materiálu v tahu je vyjádřena v jednotkách, jako jsou megapascally. Například 50 lbf je přibližně 222 N. Tato konverze není povolením zavěsit na pásku 50 lb objekt. Pro interpretaci zatížení viz pevnost v tahu stahovací pásky oproti bezpečnému zatížení.

Před přijetím protokolu zkontrolujte, zda identifikuje:

• Testovanou část, variantu materiálu/barvy, identifikátory vzorků a vztah k dodané šarži.
• Normu a vydání nebo dohodnutou metodu, včetně deklarované klasifikace produktu, je-li relevantní.
• Přípravu a kondicionování vzorků, uspořádání přípravku, metodu zatížení a zkušební podmínky.
• Deklarovaný požadavek na přijatelnost, jednotlivé výsledky a pozorování, nikoli pouze nevysvětlený průměr.
• Laboratoř nebo odpovědného zkoušejícího, datum zkoušky a relevantní informace o vybavení/kalibraci.

Vyšetřování může záviset na deklarovaném typu; nepředpokládejte, že každá klasifikace používá stejnou zkoušku přerušení do selhání. UL popisuje metody závislé na typu ve svém pokyny pro stahovací pásky. Porucha zámku je užitečnou informací pro prošetření, ale univerzální pravidlo, že dobrá páska musí vždy prasknout v popruhu, je neopodstatněné.

Tah rukou nebo demonstrace s pružinovou váhou může odhalit hrubou slabost. Nestane se to vyhovujícím testem jen proto, že jeho hodnota překročí katalogové číslo. Formální ověření vyžaduje specifikovanou metodu, vhodné vybavení a řízené nastavení. Použijte určené vzorky, ochranu a kvalifikovaný personál; nikdy neprovádějte destruktivní testování na instalovaném svazku kabelů.

5. Slaďte certifikaci a další dokumenty s produktem

IEC 62275:2022 pokrývá stahovací pásky a upevňovací prvky pro správu a zajištění kabelových systémů. Citování normy není totéž jako dodání certifikátu nebo zprávy o zkoušce. Oficiální rozsah IEC také poznamenává, že podpůrné aplikace mohou vyžadovat další zvážení.

Pokud je nárok UL důležitý, zkontrolujte příslušný záznam v UL Product iQ. Porovnejte společnost, rodinu produktů, díl nebo pokrytou sérii, jmenovité hodnoty a omezení s dodaným obalem a dokumentací. Pokud přesný díl není jasný, vyžádejte si objasnění před jeho uvolněním na základě nároku.

Rozlišujte produkty s označením UL Listed od komponentů s označením UL Recognized a jejich platné podmínky. Značka zkopírovaná na prodejní list je nedostatečná; pokyny UL pro stahovací pásky vysvětluje různé certifikační kontexty. Nepředpokládejte, že každá elektrická kabelová spona musí nést stejnou certifikaci na každém trhu.

Jiné dokumenty odpovídají na jiné otázky:

• Hodnocení UL 94 pro pryskyřici samo o sobě nestanovuje certifikaci hotové spony ani její vhodnost pro každou instalaci. UL popisuje materiálové zkoušky a jejich rozsah ve svém pokynu pro zkoušky hořlavosti plastů.
• Dokumentace o omezení nebezpečných látek (RoHS) se týká omezených látek, nikoli pevnosti v tahu nebo UV odolnosti. Zkontrolujte její relevanci pro dodaný produkt a destinaci; přehled RoHS Evropské komise popisuje rozsah této regulace.
• Certifikát systému řízení společnosti nenahrazuje přesvědčivé důkazy o produktu nebo kontrolu šarže.

Nepřijímejte složku nesouvisejících certifikátů jako náhradu za dohledatelné odpovědi týkající se dodané součásti.

6. Rozhodněte: Přijmout, pozdržet nebo zamítnout

Následující je rámec pro rozhodování o převzetí, nikoli standardizovaný plán odběru vzorků. Aplikujte jej s vašimi dohodnutými definicemi vad a autoritou pro uvolnění.

Zjištění	Dispozice	Požadovaný další krok
Identita, stav vzorku a požadované důkazy splňují dohodnutá kritéria.	Převzít prostřednictvím autorizovaného procesu kvality.	Zaznamenejte důkazy a rozhodnutí o uvolnění.
Vzorky se zdají být použitelné, ale požadované UV záření, pevnost nebo certifikační tvrzení nejsou dohledatelné.	Pozdržet	Získat chybějící přesné důkazy o dílu nebo vyřešit požadavek
Jsou zjištěny vady praskání nebo zablokování, nebo test odpovídající metodě nesplňuje dohodnuté kritérium	Oddělit a odmítnout nebo prošetřit podle postupu kvality	Zaznamenat neshodu a určit její důsledek na úrovni šarže
Balení nebo identifikace dílu se liší od schválené objednávky	Pozdržet jako podezřelou náhradu	Potvrdit identitu; neuvolňovat podle původní specifikace bez schválení

Například dvě černé stahovací pásky mohou vypadat identicky. Pokud byla specifikována páska pro venkovní použití, vnitřní páska s nedoloženým tvrzením zůstává neshodná, i když se zdá být pevná. Rozhodnutí o uvolnění by mělo vycházet ze specifikace a důkazů, nikoli z vizuální preference.

Ponechat opakovaně použitelný záznam o kontrole

Použijte jeden záznam na šarži nebo jinou definovanou kontrolní jednotku:

Objednávka / schválená revize specifikace:
Dodavatel / výrobce / číslo dodaného dílu:
Identifikátor šarže nebo dávky / množství / datum přijetí:
Požadované rozměry, materiál a environmentální hodnocení:
Vzorkovací plán / identifikátory vzorků:
Vizuální a zajišťovací pozorování / fotografie:
Požadované dokumenty / ID zpráv / varianty krytých dílů:
Metoda testování, podmínky a výsledky, pokud jsou použitelné:
Neshody / chybějící důkazy / odpověď dodavatele:
Přijmout, pozdržet nebo odmítnout / odpovědný schvalovatel / datum:

Tento záznam činí rozhodnutí o kvalitě opakovatelným a poskytuje dodavateli konkrétní problém k řešení. Při hodnocení stahovací pásky VIOX, zašlete požadované rozměry, rozsah svazku, materiál, prostředí a požadavky na dokumentaci na [email protected]. Vyžádejte si důkaz o navrhovaném dílu předtím, než budete obecný katalogový nárok považovat za schválení projektu.

Zdroje a normy

• IEC 62275:2022: Systémy pro vedení kabelů – Stahovací pásky pro elektrické instalace.
• UL Solutions: Stahovací pásky pro správu kabelů.
• UL Solutions: Průvodce aplikací stahovacích pásek.
• UL Solutions: Testování plastů a Požární testování plastů.
• Databáze certifikací UL Product iQ.
• Evropská komise: Směrnice RoHS.
