Rychlá odpověď
A GFCI jistič chrání osoby před úrazem elektrickým proudem detekcí svodového proudu při zemním spojení. Jistič AFCI pomáhá předcházet elektrickým požárům detekcí nebezpečných podmínek obloukového výboje ve větvovém obvodu.
Nejjednodušší způsob, jak si zapamatovat rozdíl, je:
- GFCI = ochrana před úrazem elektrickým proudem
- AFCI = protipožární ochrana
- Duální jistič AFCI/GFCI = ochrana před úrazem elektrickým proudem a požárem v jednom jističi
Pokud je problémem svodový proud do země, použijte ochranu proti zemnímu spojení. Pokud je problémem poškozená elektroinstalace, uvolněné spoje nebo nebezpečné projevy obloukového výboje, použijte ochranu proti obloukovým výbojům. V některých moderních domovních obvodech mohou být obě ochrany vyžadovány normou nebo projektovou specifikací.
Srovnávací tabulka jističů GFCI a AFCI
| Zařízení | Detekuje | Hlavní ochrana | Typické použití |
|---|---|---|---|
| GFCI jistič | Zemní spojení nebo svodový proud | Ochrana proti úrazu elektrickým proudem | Mokré nebo vlhké prostory, zásuvkové obvody vyžadující ochranu proti zemnímu spojení |
| Jistič AFCI | Nebezpečné projevy obloukového výboje | Požární prevence | Ložnice, obývací prostory a další koncové obvody vyžadující ochranu proti obloukovým výbojům |
| Jistič CAFCI | Sériové a paralelní obloukové výboje | Širší ochrana proti obloukovým poruchám | Moderní odbočné obvody s ochranou proti obloukovým poruchám |
| Kombinovaný AFCI/GFCI jistič | Zemní poruchy a obloukové poruchy | Ochrana před úrazem elektrickým proudem a požárem | Obvody, kde jsou vyžadovány oba typy ochrany |
Jističe GFCI a AFCI nejsou zaměnitelné. Detekují různá elektrická rizika. Standardní jistič GFCI neposkytuje ochranu proti obloukovým poruchám a standardní jistič AFCI neposkytuje ochranu osob před zemním spojením, pokud se nejedná o zařízení s dvojí funkcí.

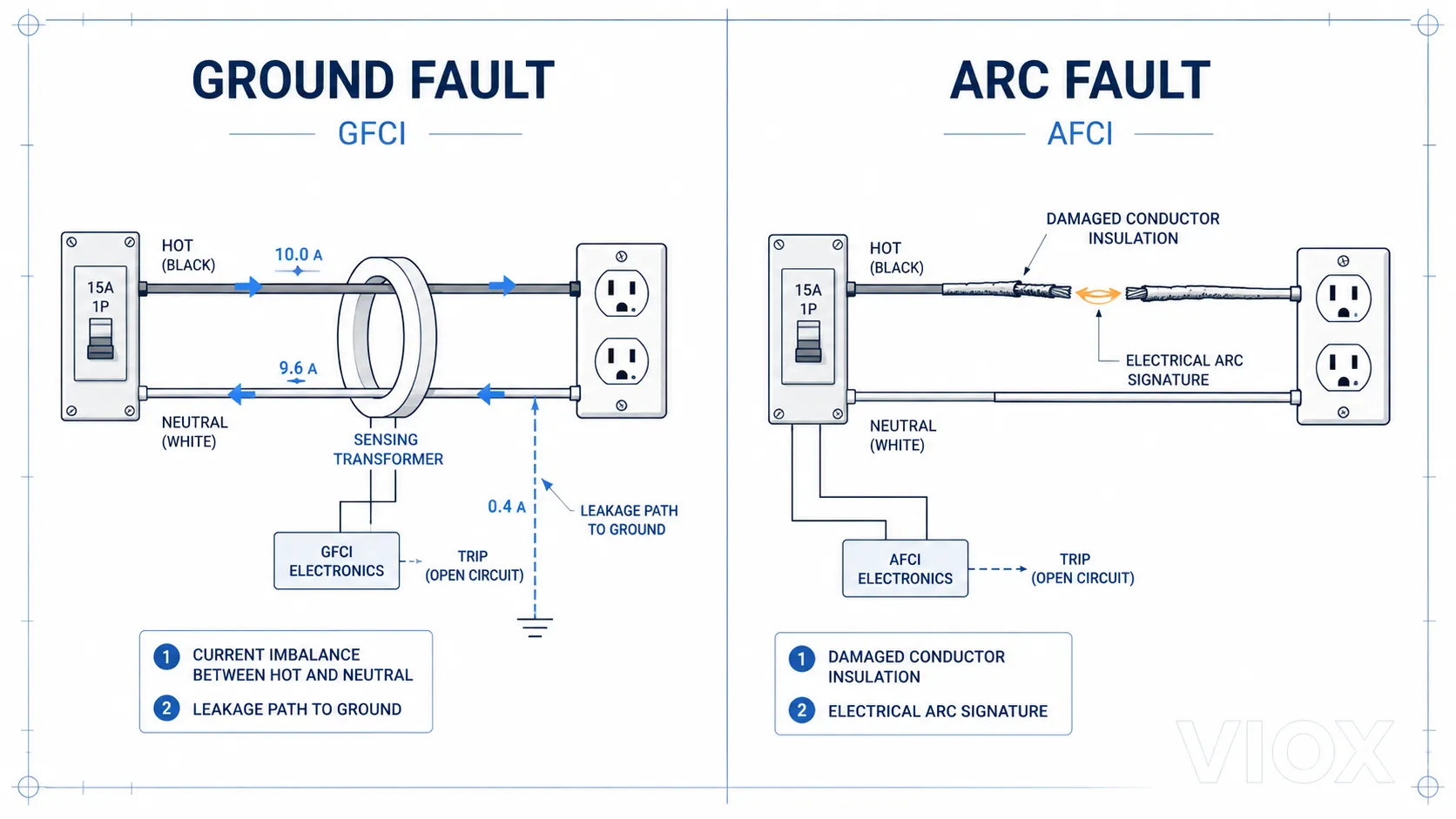

Zemní porucha vs. oblouková porucha: Jaký je v tom rozdíl?
A zemní spojení nastává, když proud opustí svou zamýšlenou cestu a teče do země neúmyslnou trasou. Touto trasou může být mokrý povrch, poškozená izolace, kovový kryt spotřebiče nebo osoba. Proto je ochrana proti zemnímu spojení úzce spjata s prevencí úrazu elektrickým proudem.
. Toto nízké, stálé teplo (vznikající „ Nastává, když elektřina přeskočí mezeru nebo poškozenou cestu vodiče. Obloukový výboj může být způsoben uvolněnými svorkami, poškozenou izolací, rozdrcenými kabely, opotřebovanými šňůrami nebo špatnými spoji. Nebezpečný obloukový výboj může generovat vysoké teplo a zapálit okolní materiály.
| Typ poruchy | Co se děje | Hlavní riziko | Ochranný přístroj |
|---|---|---|---|
| Zemní zkrat | Proud uniká z fázového vodiče do země nebo jinou nezamýšlenou cestou | Úraz elektrickým proudem | Jistič GFCI nebo zásuvka GFCI |
| Oblouková porucha | Proud přeskakuje obloukem přes poškozenou nebo uvolněnou cestu vodiče | Požár způsobený elektrickým zařízením | AFCI nebo CAFCI jistič |
| Přetížení | Proud zátěže překračuje kapacitu obvodu po příliš dlouhou dobu | Zahřívání a poškození izolace | Tepelné vybavení jističe |
| Zkrat | Porucha s nízkou impedancí způsobuje velmi vysoký proud | Obloukový výboj, požár, poškození zařízení | Jistič nebo pojistka s odpovídající vypínací schopností |
Pro širší srovnání poruch viz příručku společnosti VIOX k rozdíly mezi přetížením, nadproudem a zkratem.
Co je to GFCI jistič?
GFCI je zkratka pro Přerušovač obvodu zemního spojení. GFCI jistič monitoruje proud odcházející a vracející se v obvodu. Pokud je vracející se proud o malé množství nižší než odcházející proud, zařízení interpretuje tuto nerovnováhu jako svod a vybaví.
K této nerovnováze může dojít, když proud protéká vodou, uzemněným kovovým povrchem, poškozeným spotřebičem nebo osobou. Proto je ochrana GFCI běžně spojována s koupelnami, kuchyněmi, garážemi, venkovními zásuvkami, sklepy, prádelnami a dalšími místy, kde je vyšší riziko úrazu elektrickým proudem.
GFCI jistič chrání celý obvod od rozvaděče. GFCI zásuvka chrání samotnou zásuvku a při správném zapojení může chránit i následné zásuvky. Správná volba závisí na konstrukci rozvaděče, požadavcích místních norem a na tom, zda je vyžadována ochrana celého obvodu nebo ochrana v místě použití.
Co je to AFCI jistič?
AFCI je zkratka pro Přerušovač obvodu obloukového zkratu. Jistič AFCI monitoruje elektrický průběh obvodu a vypne, pokud identifikuje vzorce spojené s nebezpečným obloukem.
Obloukové poruchy se liší od běžného přetížení. Poškozený vodič, uvolněná svorka nebo přiskřípnutý kabel mohou vytvářet přerušovaný oblouk, aniž by odebíraly dostatek proudu k okamžitému vypnutí standardního jističe. Ochrana AFCI je navržena tak, aby identifikovala tyto nebezpečné charakteristiky oblouku dříve, než způsobí požár.
Ochrana AFCI je běžně vyžadována nebo specifikována v obytných prostorách a odbočných obvodech, kde by skryté poškození elektroinstalace mohlo představovat nebezpečí požáru. Přesná umístění závisí na platných elektrotechnických normách, jejich vydáních a místních dodatcích.
AFCI vs. CAFCI: Jaký je v tom rozdíl?

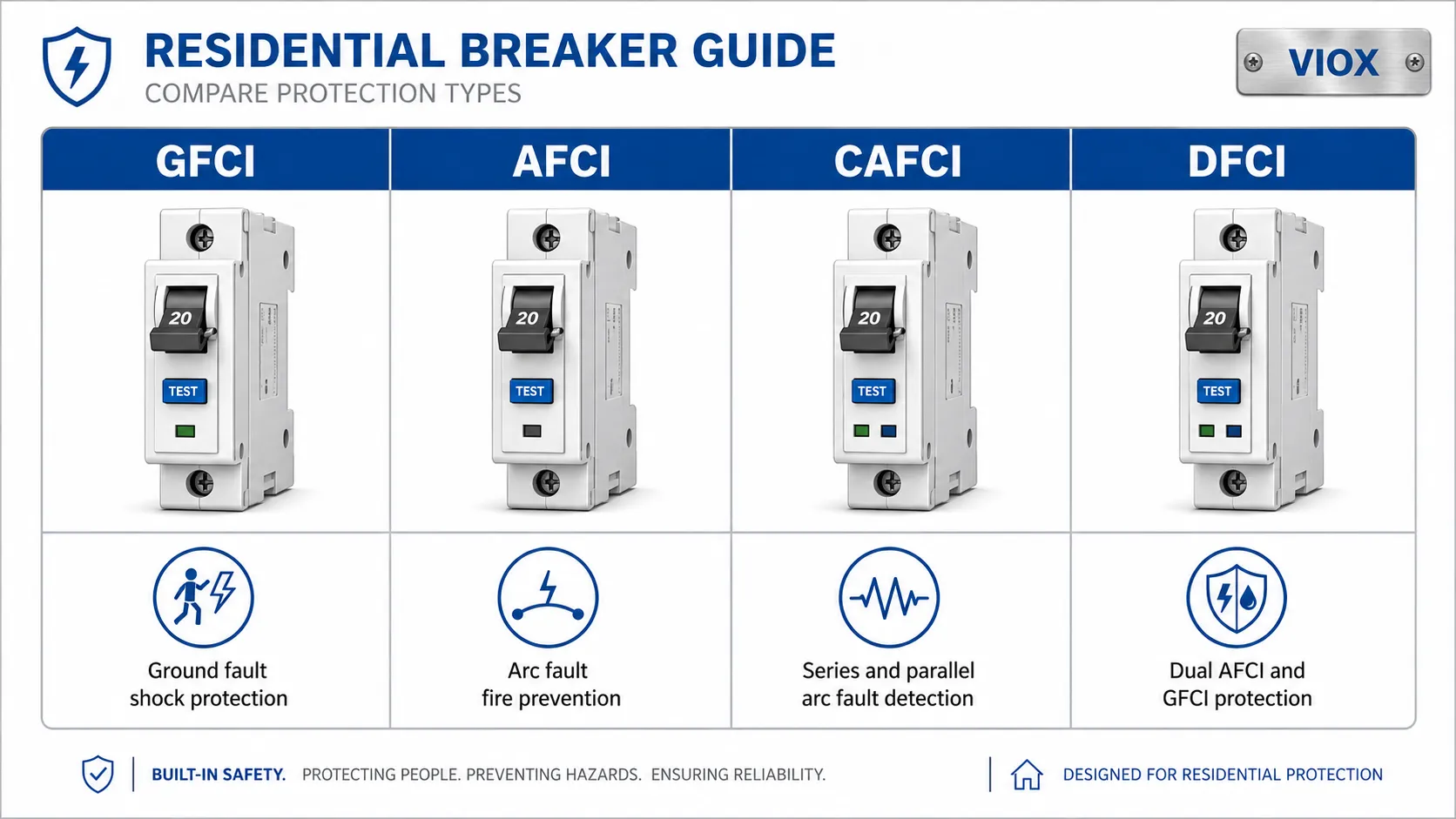

CAFCI je zkratka pro Combination Arc Fault Circuit Interrupter (Kombinovaný obloukový jistič). Slovo “kombinovaný” je často špatně chápáno. Neznamená to AFCI plus GFCI. Znamená to, že zařízení je navrženo tak, aby detekovalo více než jeden typ obloukové poruchy, obvykle včetně sériových i paralelních obloukových poruch.
| Termín | Význam | Obsahuje ochranu GFCI? |
|---|---|---|
| AFCI | Jistič obloukové poruchy | Ne nutně |
| CAFCI | Kombinovaný jistič obloukové poruchy pro širší detekci obloukových poruch | Ne, ne pod tímto názvem |
| Duální funkce AFCI/GFCI | Zařízení poskytující ochranu proti obloukové i zemní poruše | Ano |
Pokud je jistič označen jako AFCI nebo CAFCI, nepředpokládejte, že poskytuje ochranu GFCI. Hledejte výrazy jako dvojí funkce, AFCI/GFCI, nebo specifické označení výrobce, které potvrzuje oba typy ochrany.
Vysvětlení jističe s dvojí funkcí AFCI/GFCI

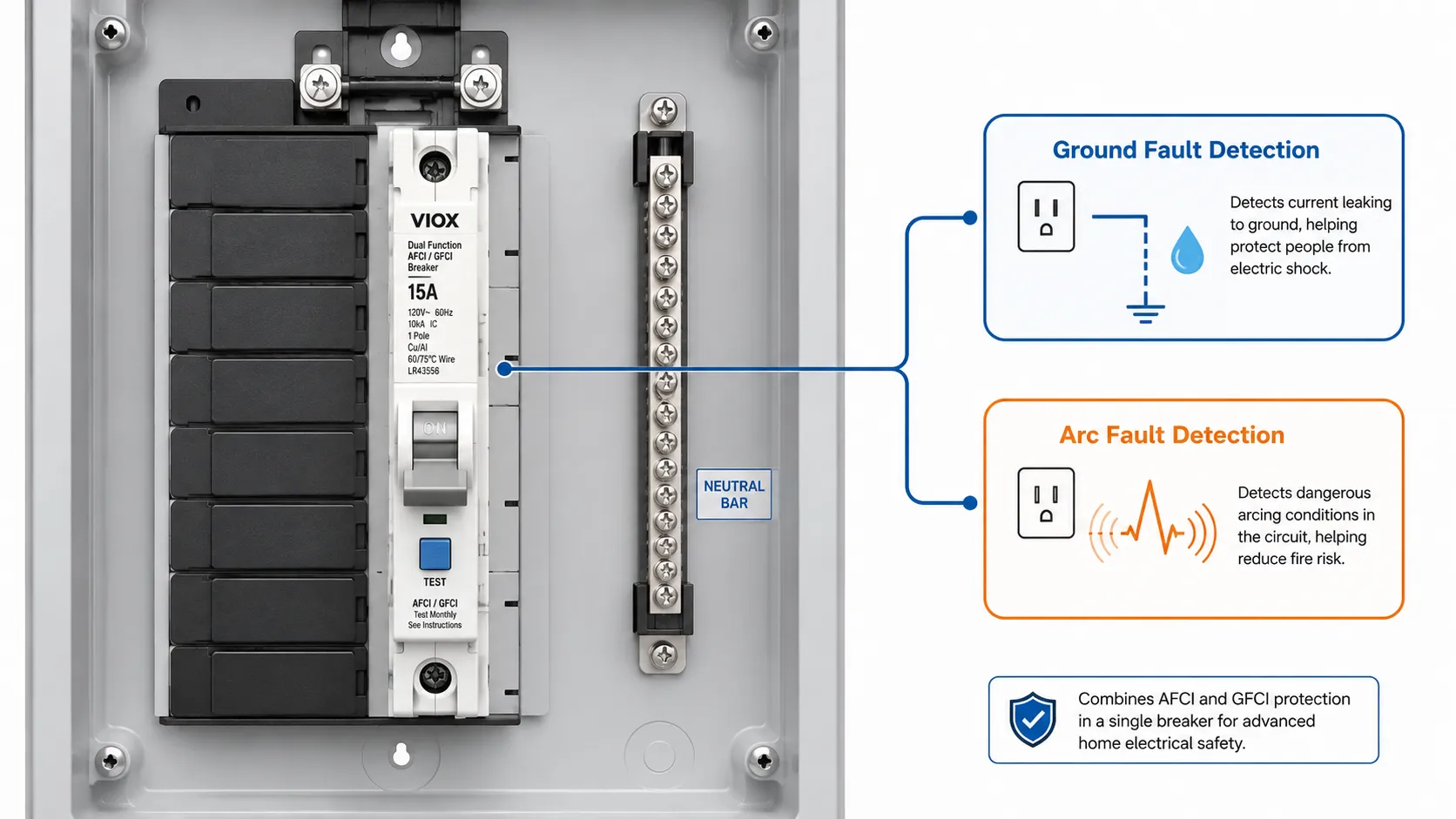

Jistič s dvojí funkcí kombinuje ochranu AFCI a GFCI v jednom zařízení. Používá se tam, kde odbočný obvod vyžaduje jak ochranu proti obloukovému výboji, tak ochranu proti zemnímu spojení.
To může zjednodušit návrh rozvaděče, protože jeden jistič poskytuje obě funkce. Může to také zpřehlednit odstraňování závad, protože ochrana je umístěna v rozvaděči. Jističe s dvojí funkcí však musí být kompatibilní s rozvaděčem, kabeláží obvodu a uspořádáním nulového vodiče.
Jističe s dvojí funkcí jsou obzvláště důležité, pokud má obvod požadavky na ochranu proti riziku požáru i riziku úrazu elektrickým proudem. Přesný požadavek závisí na místních elektrotechnických předpisech a umístění obvodu.
GFCI zásuvka vs. GFCI jistič vs. AFCI jistič

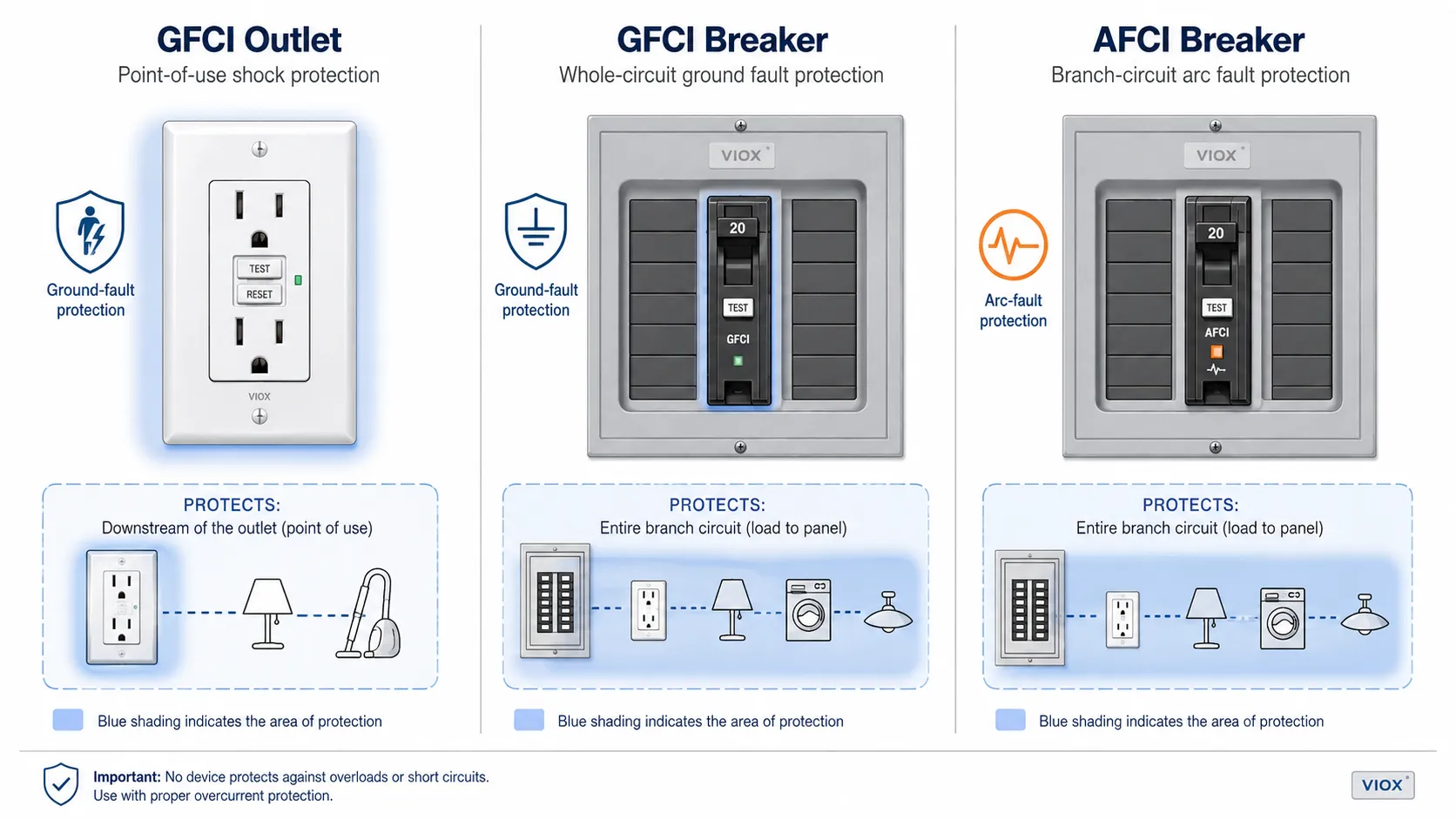

Tato zařízení jsou často zaměňována, protože mohou chránit podobné odbočné obvody, ale jejich funkce se liší.
| Zařízení | Místo instalace | Hlavní role | Klíčový bod |
|---|---|---|---|
| Zásuvka s proudovým chráničem (GFCI) | Instalační krabice zásuvky | Lokální ochrana nebo ochrana následných obvodů proti úrazu elektrickým proudem | Správné zapojení přívodu/zátěže je zásadní |
| GFCI jistič | Elektrický panel | Ochrana celého obvodu proti úrazu elektrickým proudem | Chrání celý odbočný obvod |
| Jistič AFCI | Elektrický panel | Ochrana proti požáru způsobenému elektrickým obloukem | Detekuje nebezpečné charakteristiky elektrického oblouku |
| Jistič s dvojí funkcí | Elektrický panel | Ochrana proti úrazu elektrickým proudem a elektrickému oblouku | Kombinuje funkce GFCI a AFCI |
Pokud se uživatel zeptá na rozdíl mezi zásuvkou GFCI a AFCI, praktická odpověď zní, že zásuvky GFCI jsou běžná ochranná zařízení v místě použití, zatímco ochrana AFCI je častěji zajišťována jističi nebo specifickými AFCI zařízeními pro odbočné obvody zásuvek, v závislosti na systému a místních normách.
Kde se běžně používají GFCI, AFCI nebo obojí
Požadavky se liší podle země, verze normy a místních dodatků. Následující tabulka slouží jako praktický průvodce, nikoliv jako náhrada místních elektrotechnických předpisů.
| Oblast nebo typ obvodu | Běžný směr ochrany | Proč |
|---|---|---|
| Zásuvky v koupelně | GFCI | Riziko úrazu elektrickým proudem z vody a uzemněných povrchů |
| Kuchyňské zásuvky | GFCI a někdy AFCI v závislosti na normě | Riziko úrazu elektrickým proudem a prevence požáru ve větvovém obvodu |
| Venkovní zásuvky | GFCI | Riziko úrazu elektrickým proudem ve vlhkých prostorách |
| Zásuvky v garáži | GFCI a někdy AFCI v závislosti na normě | Riziko úrazu elektrickým proudem a ochrana větvového obvodu |
| Ložnice a obytné prostory | AFCI | Skrytá elektroinstalace a ochrana proti požáru způsobenému obloukovým výbojem |
| Prostory pro praní | Často obojí, v závislosti na místních požadavcích | Riziko úrazu elektrickým proudem ve vlhkých prostorách a ochrana proti požáru koncových obvodů |
| Zásuvky v suterénu | Často GFCI, někdy obojí | Úvahy o vlhkých prostorách a obytných prostorech |
Pro rezidenční projekty v USA se běžně odkazuje na pravidla National Electrical Code (NEC), včetně požadavků na GFCI v NEC 210.8 a požadavků na AFCI v NEC 210.12. Před specifikací nebo instalací zařízení vždy ověřte přijaté vydání a místní dodatky.
Časté příčiny vybavení jističe
Jističe GFCI a AFCI vybavují z různých důvodů, proto by odstraňování závad mělo začít identifikací typu ochrany.
| Příznak | Pravděpodobné zařízení | Možná příčina |
|---|---|---|
| Vybaví při použití venkovního vybavení nebo vybavení ve vlhkých prostorách | GFCI | Vlhkost, poškozený kabel, svodový proud |
| Vybaví při zapojení spotřebiče | GFCI nebo AFCI | Svodový proud, závada spotřebiče, charakteristika oblouku nebo problém s elektroinstalací |
| Náhodné vybavování na světelném nebo zásuvkovém okruhu | AFCI | Uvolněný spoj, poškozený kabel, nekompatibilní zařízení nebo rušivý vliv |
| Vybavení ihned po instalaci | GFCI/AFCI | Nesprávné zapojení nulového vodiče, problém se sdíleným nulovým vodičem, chyba na straně přívodu/zátěže nebo neshoda zařízení |
| Tlačítko TEST nevybaví | GFCI/AFCI | Porucha zařízení nebo nesprávné zapojení |
Opakovaně nerestartujte jistič, který stále vypadává. Opakované vybavení je diagnostický signál, nikoliv nepříjemnost, kterou lze obejít.
Běžné chyby při výběru
Chyba 1: Předpoklad, že GFCI a AFCI plní stejnou funkci
Ne, nechrání. GFCI chrání před úrazem elektrickým proudem při zemním spojení. AFCI chrání před rizikem požáru způsobeným nebezpečným obloukem.
Chyba 2: Záměna CAFCI s kombinovaným jističem AFCI/GFCI
CAFCI znamená detekci kombinovaného oblouku. Automaticky to neznamená, že jistič poskytuje také ochranu GFCI.
Chyba 3: Výběr jističe AFCI bez ověření kompatibility s rozvaděčem
Jističe nejsou univerzální. Jistič musí být pro daný rozvaděč certifikován nebo schválen a způsob připojení nulového vodiče musí být správný.
Chyba 4: Použití zásuvky GFCI, když je vyžadována ochrana celého obvodu
Zásuvka GFCI může chránit následné zásuvky pouze při správném zapojení. Jistič GFCI chrání celý odbočný obvod. Správná volba závisí na požadovaném rozsahu ochrany.
Chyba 5: Ignorování sdílených nulových vodičů
Sdílený nulový vodič nebo vícevodičové odbočné obvody vyžadují zvláštní pozornost. Nesprávné vedení nulového vodiče může způsobit okamžité vypnutí nebo nebezpečný provoz.
ČASTO KLADENÉ DOTAZY
Jaký je hlavní rozdíl mezi jističem GFCI a jističem AFCI?
Jistič GFCI detekuje svodový proud při zemním spojení, aby se snížilo riziko úrazu elektrickým proudem. Jistič AFCI detekuje nebezpečné charakteristiky oblouku, aby se snížilo riziko vzniku požáru od elektrického zařízení.
Potřebuji ochranu GFCI nebo AFCI?
Závisí to na umístění obvodu, typu zátěže, verzi normy a místních požadavcích. V mokrých nebo vlhkých prostorách je obvykle vyžadována ochrana GFCI. Mnoho odbočných obvodů v obytných prostorách obvykle vyžaduje ochranu AFCI. Některé obvody mohou vyžadovat obojí.
Je AFCI totéž co CAFCI?
Ne tak docela. CAFCI je typ AFCI navržený k detekci více typů obloukových poruch, obvykle sériových a paralelních oblouků. CAFCI automaticky neznamená, že zařízení obsahuje ochranu GFCI.
Je AFCI/GFCI totéž co duální funkce?
V běžné terminologii jističů poskytuje kombinovaný jistič (dual-function) ochranu AFCI i GFCI. Vždy si ověřte přesné označení na zařízení.
Mohu nahradit jistič GFCI jističem AFCI?
Ne, pokud obvod vyžaduje ochranu GFCI. AFCI a GFCI chrání před různými riziky. Použijte typ ochrany požadovaný pro daný obvod, nebo kombinovaný jistič, pokud jsou vyžadovány obě ochrany a rozvaděč to umožňuje.
Mohu použít zásuvku GFCI na jističi AFCI?
V některých instalacích ano, ale kompatibilita a zapojení musí být správné. Kombinovaný jistič může být jednodušším řešením tam, kde jsou vyžadovány obě ochrany, ale správný postup závisí na rozvaděči, obvodu a místních normách.
Proč můj jistič AFCI neustále vypíná?
Mezi možné příčiny patří uvolněná kabeláž, poškozené šňůry, zhoršená izolace, nekompatibilní zařízení, problémy se sdíleným nulovým vodičem nebo skutečný obloukový výboj. Jistič nepřemosťujte; identifikujte příčinu.
Proč můj jistič GFCI neustále vypíná?
Mezi běžné příčiny patří vlhkost, svodový proud ze zařízení, poškozená izolace, nesprávné zapojení nulového vodiče nebo vadné zařízení. Pokud k vypínání dochází opakovaně, měl by být obvod zkontrolován.
Závěr
Jističe GFCI a AFCI jsou oba bezpečnostní prvky, ale jsou navrženy pro různá rizika. Ochrana GFCI se zaměřuje na úraz elektrickým proudem způsobený zemním spojením. Ochrana AFCI se zaměřuje na elektrické požáry způsobené nebezpečným obloukem.
U moderních koncových obvodů není otázkou pouze “GFCI nebo AFCI?”. Lepší otázka zní: potřebuje obvod ochranu před úrazem elektrickým proudem, ochranu před obloukovým výbojem, nebo obojí? Jakmile jsou jasná rizika a požadavky norem, výběr správného typu jističe se stává mnohem snazším.
