সংক্ষিপ্ত বিবরণ

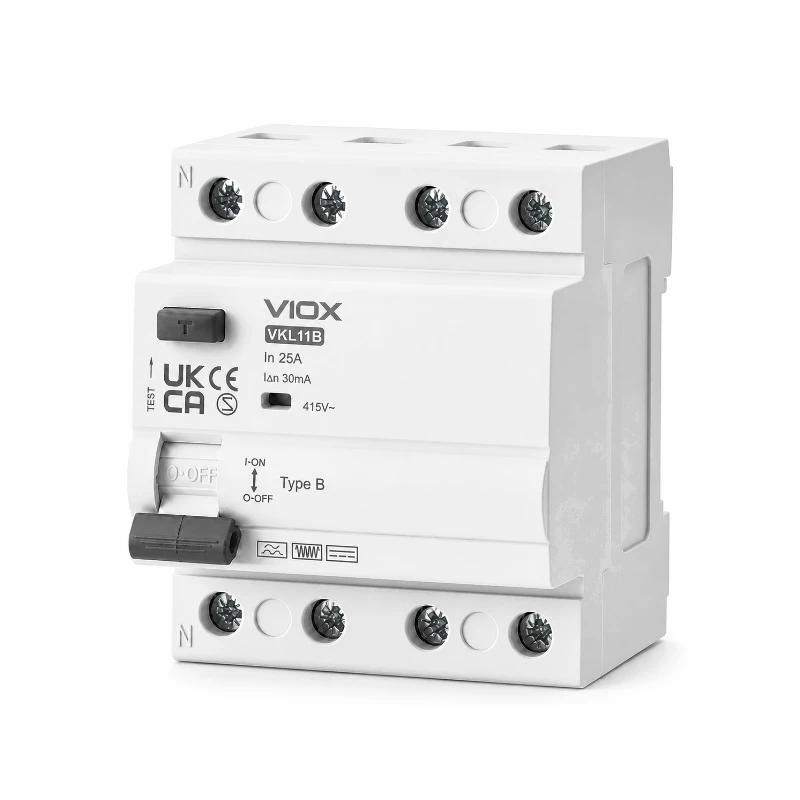

The VKL11B Type B and VKL11B+ Type B+ residual current circuit breakers provide residual-current protection in AC 50/60 Hz installations that may generate alternating, pulsating DC or smooth DC residual currents. Type B detects frequencies up to 1 kHz, while Type B+ extends detection up to 20 kHz. The range includes 16 A to 100 A ratings, 2P and 4P configurations, and instantaneous, K short-time-delayed or T selective versions. It is intended for installations using frequency converters, photovoltaic systems, UPS systems and other electronically controlled equipment. Suitable overload and short-circuit protection must be provided separately.
ফিচার
- অল্টারনেটিং, পালসেটিং DC এবং স্মুথ DC অবশিষ্ট কারেন্ট শনাক্ত করে।.
- টাইপ B-এর জন্য ১ kHz এবং টাইপ B+-এর জন্য ২০ kHz পর্যন্ত উচ্চ-ফ্রিকোয়েন্সি শনাক্তকরণ।.
- ইনস্ট্যানটেনিয়াস, K শর্ট-টাইম-ডিলেড এবং T সিলেক্টিভ সংস্করণ।.
- Rated conditional short-circuit current of 10 kA.
- যান্ত্রিক লাল/সবুজ কন্টাক্ট-পজিশন ইন্ডিকেটর।.
- উপর বা নিচ থেকে পাওয়ার এন্ট্রি এবং যেকোনো মাউন্টিং পজিশনে ইনস্টলেশন।.
মডেল
| ভেরিয়েন্ট | অবশিষ্ট কারেন্ট শনাক্তকরণ | ফ্রিকোয়েন্সি পরিসীমা | অতিরিক্ত বৈশিষ্ট্য |
|---|---|---|---|
| টাইপ বি | অল্টারনেটিং, পালসেটিং DC এবং স্মুথ DC অবশিষ্ট কারেন্ট | 1 kHz পর্যন্ত | ইউনিভার্সাল কারেন্ট-সেনসিটিভ RCCB |
| টাইপ B+ | সম্পূর্ণ Type B ডিটেকশন সক্ষমতা | 20 kHz পর্যন্ত | Additional tripping values below 420 mA |
স্পেসিফিকেশন
বৈদ্যুতিক ডেটা
| প্যারামিটার | স্পেসিফিকেশন |
|---|---|
| পণ্যের সংস্করণসমূহ | Type B এবং Type B+ RCCB |
| রেটেড কারেন্ট (In) | 16, 25, 32, 40, 63, 80, 100 A |
| রেটেড ভোল্টেজ (Un) | 2P: 230/240 V AC; 4P: 400/415 V AC |
| রেট করা ফ্রিকোয়েন্সি | ৫০/৬০ হার্জেড |
| ইলেকট্রনিক অপারেটিং ভোল্টেজ | 50-264 V AC |
| টেস্ট সার্কিট ভোল্টেজ রেঞ্জ | 2P: 184-264 V AC; 4P: 184-440 V AC |
| রেটেড ইনসুলেশন ভোল্টেজ (Ui) | 500 V |
| রেটেড ইম্পলস সহ্য করার ক্ষমতা ভোল্টেজ (Uimp) | 4 kV (1.2/50 μs) |
| রেটেড কন্ডিশনাল শর্ট সার্কিট কারেন্ট (Inc) | ১০ কেএ |
| রেটেড মেকিং এবং ব্রেকিং ক্যাপাসিটি (Im) | 1,500 A |
| সর্বোচ্চ ব্যাকআপ ফিউজ | শর্ট সার্কিট এবং অতিভার সুরক্ষার জন্য 100 A gG/gL |
সুরক্ষা সংক্রান্ত ডেটা
| প্যারামিটার | স্পেসিফিকেশন |
|---|---|
| শনাক্তকৃত অবশিষ্ট কারেন্ট | অল্টারনেটিং, পালসেটিং DC এবং স্মুথ DC অবশিষ্ট কারেন্ট |
| উচ্চ-ফ্রিকোয়েন্সি শনাক্তকরণ | Type B: ১ kHz পর্যন্ত; Type B+: ২০ kHz পর্যন্ত |
| অপারেশনের মোড | Type A কার্যকারিতা: ভোল্টেজ নিরপেক্ষ; Type B/B+ কার্যকারিতা: ভোল্টেজ নির্ভরশীল |
| পিক উইথস্ট্যান্ড কারেন্ট | 3 kA (8/20 μs); সিলেক্টিভ ভার্সনের জন্য 5 kA |
| বৈদ্যুতিক বিচ্ছিন্নতা | কন্টাক্ট গ্যাপ 4 mm-এর বেশি |
| সুরক্ষার মাত্রা | আইপি২০ |
মেকানিক্যাল ডেটা
| প্যারামিটার | স্পেসিফিকেশন |
|---|---|
| বৈদ্যুতিক সহনশীলতা | ≥2,000 অপারেটিং সাইকেল |
| যান্ত্রিক সহনশীলতা | ≥4,000 অপারেটিং সাইকেল |
| কন্টাক্ট-পজিশন ইন্ডিকেটর | যান্ত্রিক লাল/সবুজ নির্দেশক |
ইনস্টলেশন ডেটা
| প্যারামিটার | স্পেসিফিকেশন |
|---|---|
| টার্মিনালের ধরণ | ওপেন/লিফট টার্মিনাল |
| টার্মিনাল ক্যাপাসিটি | 1-25 mm² |
| টার্মিনাল টাইটেনিং টর্ক | ২-২.৫ N·m |
| বাসবার পুরুত্ব | ০.৮-২ mm |
| পাওয়ার এন্ট্রি | উপরে বা নীচে |
| মাউন্টিং অবস্থান | যেকোনো অবস্থান |
পরিবেশগত এবং মানদণ্ড সংক্রান্ত ডেটা
| প্যারামিটার | স্পেসিফিকেশন |
|---|---|
| স্টোরেজ এবং পরিবহন তাপমাত্রা | -৪০°সে থেকে +৭০°সে |
| জলবায়ুগত প্রতিরোধ | IEC/EN 61008 অনুযায়ী |
| ডিজাইন স্ট্যান্ডার্ডসমূহ | IEC/EN 62423, IEC/EN 61008-1, OVE E8601; Type B+ অতিরিক্তভাবে VDE 0664-400 উল্লেখ করে |
নির্বাচন নির্দেশিকা
| কোড পজিশন | অর্থ | ক্যাটালগ মান বা বিকল্পসমূহ |
|---|---|---|
| হ | VIOX এন্টারপ্রাইজ পরিচিতি | হ |
| KL | RCCB প্রোডাক্ট ফ্যামিলি কোড | KL |
| 11 | ডিজাইন সিরিয়াল নম্বর | 11 |
| B / B+ | রেসিডুয়াল কারেন্ট টাইপ | B অথবা B+ |
| রেটেড-কারেন্ট কোড | রেট করা বর্তমান | 16, 25, 32, 40, 63, 80 অথবা 100 A |
| অবশিষ্ট কারেন্ট কোড | রেটেড রেসিডুয়াল অপারেটিং কারেন্ট | 30, 100, 300 or 500 mA, depending on variant and time characteristic |
| 2P / 4P | পোলের সংখ্যা | 2P অথবা 4P |
Type B অথবা Type B+
১ kHz পর্যন্ত অবশিষ্ট কারেন্ট শনাক্তকরণের জন্য Type B অথবা ২০ kHz পর্যন্ত সম্পূর্ণ Type B শনাক্তকরণ সক্ষমতার জন্য Type B+ নির্বাচন করুন।.
রেট করা বর্তমান
সার্কিটের রেটিংয়ের সাথে মিল রেখে 16 A থেকে 100 A পর্যন্ত তালিকাভুক্ত রেটিংগুলোর মধ্যে একটি বেছে নিন।.
ট্রিপিং অপশন
সামঞ্জস্যপূর্ণ অবশিষ্ট অপারেটিং-কারেন্ট রেটিং সহ একটি ইনস্ট্যান্টেনিয়াস, K শর্ট-টাইম-ডিলেড অথবা T সিলেক্টিভ সংস্করণ নির্বাচন করুন।.
পোল এবং ভোল্টেজ
230/240 V AC-এর জন্য 2P অথবা 400/415 V AC ইনস্টলেশনের জন্য 4P নির্বাচন করুন।.
ট্রিপ কার্ভ
| সময়ের বৈশিষ্ট্য | Type B রেটেড IΔn | Type B+ রেটেড IΔn |
|---|---|---|
| তাৎক্ষণিক | 30, 100, 300, 500 mA | 30, 100, 300 mA |
| K শর্ট-টাইম ডিলেড (G/ASi) | 30, 100, 300, 500 mA | 30, 100, 300 mA |
| T সিলেক্টিভ | 100, 300, 500 mA | 100, 300 mA |
মাত্রা
অ্যাপ্লিকেশন
- ফ্রিকোয়েন্সি কনভার্টার এবং পরিবর্তনশীল গতির যন্ত্রপাতি।.
- ফোটোভোলটাইক এবং UPS সিস্টেম।.
- বৈদ্যুতিক যানবাহন চার্জিং সরঞ্জাম।.
- চিকিৎসা সরঞ্জাম।.
স্থাপন
- উপযুক্ত অতিভার এবং শর্ট সার্কিট সুরক্ষার সাথে RCCB ব্যবহার করুন।.
- Use conductors within the listed terminal capacity of 1-25 mm².
- ২-২.৫ N·m এর তালিকাভুক্ত টার্মিনাল টাইটেনিং টর্ক প্রয়োগ করুন।.
- ০.৮-২ mm এর তালিকাভুক্ত পুরুত্বের সীমার মধ্যে বাসবার ব্যবহার করুন।.
- পাওয়ার এন্ট্রি উপর বা নিচ থেকে করা যেতে পারে এবং ডিভাইসটি যেকোনো মাউন্টিং অবস্থানে ইনস্টল করা যেতে পারে।.
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
VKL11B কোন অবশিষ্ট কারেন্টগুলো শনাক্ত করতে পারে?
Type B এবং Type B+ অল্টারনেটিং, পালসেটিং DC এবং স্মুথ DC অবশিষ্ট কারেন্ট শনাক্ত করতে পারে।.
Type B এবং Type B+ এর মধ্যে পার্থক্য কী?
Type B অবশিষ্ট কারেন্টের ফ্রিকোয়েন্সি 1 kHz পর্যন্ত শনাক্ত করতে পারে। Type B+ ফ্রিকোয়েন্সির পরিসীমা 20 kHz পর্যন্ত বৃদ্ধি করে এবং অতিরিক্তভাবে VDE 0664-400-এর উল্লেখ করে।.
কোন কোন রেটেড কারেন্ট এবং পোল কনফিগারেশন পাওয়া যায়?
এই রেঞ্জটি 2P এবং 4P কনফিগারেশনে 16, 25, 32, 40, 63, 80 এবং 100 A কভার করে।.
কী কী ট্রিপিং অপশন দেওয়া হয়েছে?
ক্যাটালগটিতে ইনস্ট্যান্টেনিয়াস, K শর্ট-টাইম-ডিলেড এবং T সিলেক্টিভ সংস্করণগুলোর তালিকা দেওয়া হয়েছে। অবশিষ্ট অপারেটিং-কারেন্ট রেটিংগুলো নির্বাচিত ভেরিয়েন্ট এবং টাইম ক্যারেক্টারিস্টিকের ওপর নির্ভর করে।.
VKL11B কি অতিভার এবং শর্ট সার্কিট সুরক্ষা প্রদান করে?
ক্যাটালগে উল্লেখ করা হয়েছে যে, RCCB অবশ্যই উপযুক্ত অতিভার এবং শর্ট সার্কিট সুরক্ষার সাথে ব্যবহার করতে হবে।.
কোন স্ট্যান্ডার্ডগুলো তালিকাভুক্ত করা হয়েছে?
Type B, IEC/EN 62423, IEC/EN 61008-1 এবং OVE E8601-কে অনুসরণ করে। Type B+ অতিরিক্তভাবে VDE 0664-400-কে অনুসরণ করে।.
