সংক্ষিপ্ত বিবরণ

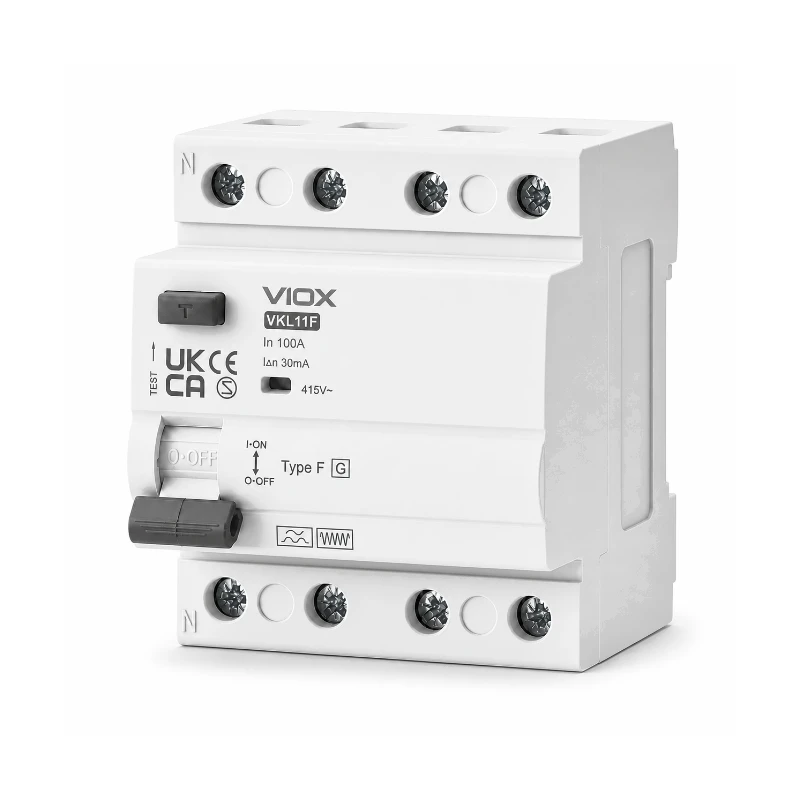

VKL11F হলো একটি টাইপ F রেসিডুয়াল কারেন্ট সার্কিট ব্রেকার, যা সিঙ্গেল-ফেজ ফ্রিকোয়েন্সি কনভার্টার এবং ইলেকট্রনিকভাবে নিয়ন্ত্রিত সরঞ্জামযুক্ত AC 50/60 Hz ইনস্টলেশনের জন্য ব্যবহৃত হয়। এটি সাইনুসয়ডাল AC, পালসেটিং DC এবং 1 kHz পর্যন্ত কম্পোজিট বা মিশ্র-ফ্রিকোয়েন্সি অবশিষ্ট কারেন্ট শনাক্ত করে। এই রেঞ্জে 16 A থেকে 100 A রেটিং, 30, 100 এবং 300 mA সংবেদনশীলতা এবং 2P বা 4P কনফিগারেশন অন্তর্ভুক্ত রয়েছে। ভোল্টেজ-নিরপেক্ষ ম্যাগনেটিক অপারেশন, শর্ট-টাইম ডিলে এবং সার্জ-কারেন্ট ইমিউনিটি আবাসিক, বাণিজ্যিক এবং শিল্প ইনস্টলেশনে এর ব্যবহারকে সমর্থন করে। RCCB-টিকে অবশ্যই উপযুক্ত অতিভার এবং শর্ট সার্কিট সুরক্ষার সাথে ব্যবহার করতে হবে।.
ফিচার
- 1 kHz পর্যন্ত সাইনুসয়ডাল AC, পালসেটিং DC এবং মিশ্র-ফ্রিকোয়েন্সি অবশিষ্ট কারেন্ট শনাক্ত করে।.
- 10 mA পর্যন্ত সুপারইম্পোজড স্মুথ DC অবশিষ্ট কারেন্টের সাথে স্বাভাবিক কার্যকারিতা বজায় রাখে।.
- শর্ট-টাইম ডিলে সহ ভোল্টেজ-নিরপেক্ষ ম্যাগনেটিক অপারেশন।.
- Surge-current immunity up to 3 kA.
- যান্ত্রিক লাল/সবুজ কন্টাক্ট-পজিশন ইন্ডিকেটর।.
- IEC/EN 62423 এবং IEC/EN 61008-1 অনুযায়ী ডিজাইন করা হয়েছে।.
মডেল
| ক্যাটালগ ডেজিগনেশন | মেরু কনফিগারেশন | হারের ভোল্টেজ | টেস্ট সার্কিট ভোল্টেজ রেঞ্জ |
|---|---|---|---|
| VKL11F RCCB 2P | 2P সম্পর্কে | 230/240 V AC | 184-264 V AC |
| VKL11F RCCB 4P | ৪পি | 400/415 V AC | 184-440 V AC |
স্পেসিফিকেশন
বৈদ্যুতিক ডেটা
| প্যারামিটার | স্পেসিফিকেশন |
|---|---|
| পণ্যের ধরণ | টাইপ এফ আরসিসিবি (Type F RCCB) |
| রেটেড কারেন্ট (In) | 16, 25, 32, 40, 63, 80, 100 A |
| রেটেড অবশিষ্ট অপারেটিং কারেন্ট (IΔn) | 30, 100, 300 mA |
| রেট করা ফ্রিকোয়েন্সি | ৫০/৬০ হার্জেড |
| অপারেশনের মোড | ভোল্টেজ স্বাধীন |
| রেটেড ইনসুলেশন ভোল্টেজ (Ui) | 500 V |
| রেটেড ইম্পলস সহ্য করার ক্ষমতা ভোল্টেজ (Uimp) | 4 kV (1.2/50 μs) |
| রেটেড কন্ডিশনাল শর্ট সার্কিট কারেন্ট (Inc) | ১০ কেএ |
| রেটেড মেকিং এবং ব্রেকিং ক্যাপাসিটি (Im) | 1,500 A |
| সর্বোচ্চ ব্যাকআপ ফিউজ | 100 A gG/gL |
সুরক্ষা সংক্রান্ত ডেটা
| প্যারামিটার | স্পেসিফিকেশন |
|---|---|
| অবশিষ্ট-কারেন্ট সংবেদনশীলতা | AC, পালসেটিং DC এবং 1 kHz পর্যন্ত মিশ্র-ফ্রিকোয়েন্সি অবশিষ্ট কারেন্ট |
| সুপারইম্পোজড স্মুথ DC | 10 mA পর্যন্ত স্বাভাবিক কার্যকারিতা বজায় থাকে |
| স্মুথ DC ফল্ট কারেন্ট | শনাক্ত করা হয় না |
| সময়ের বৈশিষ্ট্য | K শর্ট-টাইম ডিলেড (G/ASi) |
| পিক উইথস্ট্যান্ড কারেন্ট | 3 kA (8/20 μs), সার্জ-কারেন্ট প্রতিরোধী |
| বৈদ্যুতিক বিচ্ছিন্নতা | কন্টাক্ট গ্যাপ 4 mm-এর বেশি |
মেকানিক্যাল ডেটা
| প্যারামিটার | স্পেসিফিকেশন |
|---|---|
| বৈদ্যুতিক সহনশীলতা | ≥2,000 অপারেটিং সাইকেল |
| যান্ত্রিক সহনশীলতা | ≥4,000 অপারেটিং সাইকেল |
| কন্টাক্ট-পজিশন ইন্ডিকেটর | যান্ত্রিক লাল/সবুজ নির্দেশক |
ইনস্টলেশন ডেটা
| প্যারামিটার | স্পেসিফিকেশন |
|---|---|
| টার্মিনালের ধরণ | ওপেন/লিফট টার্মিনাল |
| টার্মিনাল ক্যাপাসিটি | 1-25 mm² |
| টার্মিনাল টাইটেনিং টর্ক | ২-২.৫ N·m |
| বাসবার পুরুত্ব | ০.৮-২ mm |
পরিবেশগত এবং মানদণ্ড সংক্রান্ত ডেটা
| প্যারামিটার | স্পেসিফিকেশন |
|---|---|
| অপারেটিং তাপমাত্রা | -২৫°সে থেকে +৫৫°সে |
| স্টোরেজ এবং পরিবহন তাপমাত্রা | -৪০°সে থেকে +৭০°সে |
| জলবায়ুগত প্রতিরোধ | IEC/EN 61008 অনুযায়ী |
| প্রযোজ্য মানদণ্ড | আইইসি/ইএন ৬২৪২৩, আইইসি/ইএন ৬১০০৮-১, ওভিই ই৮৬০১ |
নির্বাচন নির্দেশিকা
| কোড পজিশন | অর্থ | ক্যাটালগ মান বা বিকল্পসমূহ |
|---|---|---|
| হ | VIOX এন্টারপ্রাইজ পরিচিতি | হ |
| KL | RCCB প্রোডাক্ট ফ্যামিলি কোড | KL |
| 11 | ডিজাইন সিরিয়াল নম্বর | 11 |
| চ | রেসিডুয়াল কারেন্ট টাইপ | চ |
| রেটেড-কারেন্ট কোড | রেট করা বর্তমান | 16, 25, 32, 40, 63, 80 অথবা 100 A |
| অবশিষ্ট কারেন্ট কোড | রেটেড রেসিডুয়াল অপারেটিং কারেন্ট | 30, 100 অথবা 300 mA |
| 2P / 4P | পোলের সংখ্যা | 2P অথবা 4P |
রেট করা বর্তমান
সার্কিট রেটিংয়ের সাথে মিল রেখে 16 A থেকে 100 A পর্যন্ত তালিকাভুক্ত রেটিংগুলোর মধ্যে একটি নির্বাচন করুন।.
সংবেদনশীলতা
প্রয়োজনীয় অবশিষ্ট কারেন্ট সুরক্ষা অ্যাপ্লিকেশনের ওপর ভিত্তি করে 30, 100 অথবা 300 mA নির্বাচন করুন।.
পোল এবং ভোল্টেজ
230/240 V AC-এর জন্য 2P অথবা 400/415 V AC ইনস্টলেশনের জন্য 4P নির্বাচন করুন।.
অবশিষ্ট কারেন্ট প্রোফাইল
যেখানে সাইনোসয়ডাল AC, পালসেটিং DC বা ১ kHz পর্যন্ত মিশ্র-ফ্রিকোয়েন্সি অবশিষ্ট কারেন্ট ঘটতে পারে সেখানে Type F ব্যবহার করুন। স্মুথ DC ফল্ট কারেন্ট শনাক্ত করা যায় না।.
মাত্রা
অ্যাপ্লিকেশন
- ওয়াশিং মেশিন এবং ডিশওয়াশার।.
- হিট পাম্প এবং এয়ার কন্ডিশনার।.
- লাইটিং ব্যালাস্ট এবং ইলেকট্রনিকভাবে নিয়ন্ত্রিত সরঞ্জাম।.
- পাওয়ার টুলস এবং ওয়েল্ডিং সরঞ্জাম।.
স্থাপন
- উপযুক্ত অতিভার এবং শর্ট সার্কিট সুরক্ষার সাথে RCCB ব্যবহার করুন।.
- Use conductors within the listed terminal capacity of 1-25 mm².
- ২-২.৫ N·m এর তালিকাভুক্ত টার্মিনাল টাইটেনিং টর্ক প্রয়োগ করুন।.
- ০.৮-২ mm এর তালিকাভুক্ত পুরুত্বের সীমার মধ্যে বাসবার ব্যবহার করুন।.
- নিশ্চিত করুন যে অপারেটিং পরিবেশ তালিকাভুক্ত -২৫°C থেকে +৫৫°C সীমার মধ্যে রয়েছে।.
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
VKL11F Type F কোন ধরনের অবশিষ্ট কারেন্ট (residual current) শনাক্ত করতে পারে?
এটি ১ kHz পর্যন্ত সাইনুসয়ডাল AC, পালসেটিং DC এবং কম্পোজিট বা মিশ্র-ফ্রিকোয়েন্সি অবশিষ্ট কারেন্ট শনাক্ত করে।.
VKL11F মসৃণ DC অবশিষ্ট কারেন্টে কীভাবে সাড়া দেয়?
Normal functionality is maintained with superimposed smooth DC residual current up to 10 mA. The catalog states that smooth DC fault current is not detected.
কোন কোন রেটেড কারেন্ট (In) এবং সেনসিটিভিটি (IΔn) পাওয়া যায়?
রেটেড-কারেন্ট অপশনগুলো হলো 16, 25, 32, 40, 63, 80 এবং 100 A। অবশিষ্ট অপারেটিং-কারেন্ট অপশনগুলো হলো 30, 100 এবং 300 mA।.
কোন পোল এবং ভোল্টেজ কনফিগারেশনগুলো অফার করা হয়?
2P কনফিগারেশনটি 230/240 V AC রেটিংয়ের, যেখানে 4P কনফিগারেশনটি 400/415 V AC রেটিংয়ের।.
সাধারণ অ্যাপ্লিকেশন হিসেবে কোন সরঞ্জামগুলো তালিকাভুক্ত করা হয়েছে?
ক্যাটালগটিতে ওয়াশিং মেশিন, ডিশওয়াশার, হিট পাম্প, এয়ার কন্ডিশনার, লাইটিং ব্যালাস্ট, পাওয়ার টুলস এবং ওয়েল্ডিং সরঞ্জামগুলোর তালিকা দেওয়া হয়েছে।.
VKL11F Type F-এর জন্য কোন স্ট্যান্ডার্ডগুলো তালিকাভুক্ত করা হয়েছে?
প্রযোজ্য মানদণ্ডগুলো হলো IEC/EN 62423, IEC/EN 61008-1 এবং OVE E8601।.
