أن عازل التباعد الكهربائي هو دعامة عازلة صلبة تُستخدم لتثبيت موصل أو مكون مكهرب بعيداً عن الأجزاء المعدنية المؤرضة - أو عن موصل آخر - مع الحفاظ على وضع ميكانيكي محدد. وبذلك، فإنه يؤدي وظيفتين في آن واحد: العزل الكهربائي والدعم الهيكلي.
يصف الاسم وظيفة، وليس منتجاً عالمياً واحداً. فالمباعد الملولب الصغير أسفل لوحة الدوائر المطبوعة (PCB)، والدعامة المقولبة أسفل قضيب التوزيع (busbar) ذي الجهد المنخفض، وعازل العمود في معدات الطاقة، يمكن أن تشكل جميعها عازل تباعد. وهي ليست قابلة للتبديل. إذ تحدد فئة الجهد، وتنسيق العزل، والحمل الميكانيكي، والبيئة، وهندسة التركيب، وقواعد التجميع الكامل، أي تصميم هو المناسب.
نظرة سريعة على عازل التثبيت
| سؤال | إجابة عملية |
|---|---|
| ما الذي يدعمه؟ | موصل، أو قضيب توزيع (busbar)، أو طرف توصيل، أو لوحة دوائر مطبوعة (PCB)، أو أي مكون آخر يجب أن يظل مفصولاً عن سطح موصل آخر. |
| ما الذي يتحكم فيه؟ | الموضع المادي، وخلوص الهواء، ومسار التسرب السطحي، والحركة تحت الأحمال المحددة للتجميع. |
| هل يتم اختياره بناءً على الجهد الكهربائي فقط؟ | لا. الجهد الكهربائي هو مجرد مدخل واحد؛ إذ تلعب الهندسة، والتلوث، والارتفاع، والمادة، والحمل، ومسافة الدعم، والتركيب، والتحقق من التجميع دوراً مهماً أيضاً. |
| هل كل عازل تثبيت (standoff) هو عازل لقضبان التوزيع (busbar insulator)؟ | لا. عازل دعم قضبان التوزيع هو شكل واحد مخصص لتطبيق معين من عوازل التثبيت. |

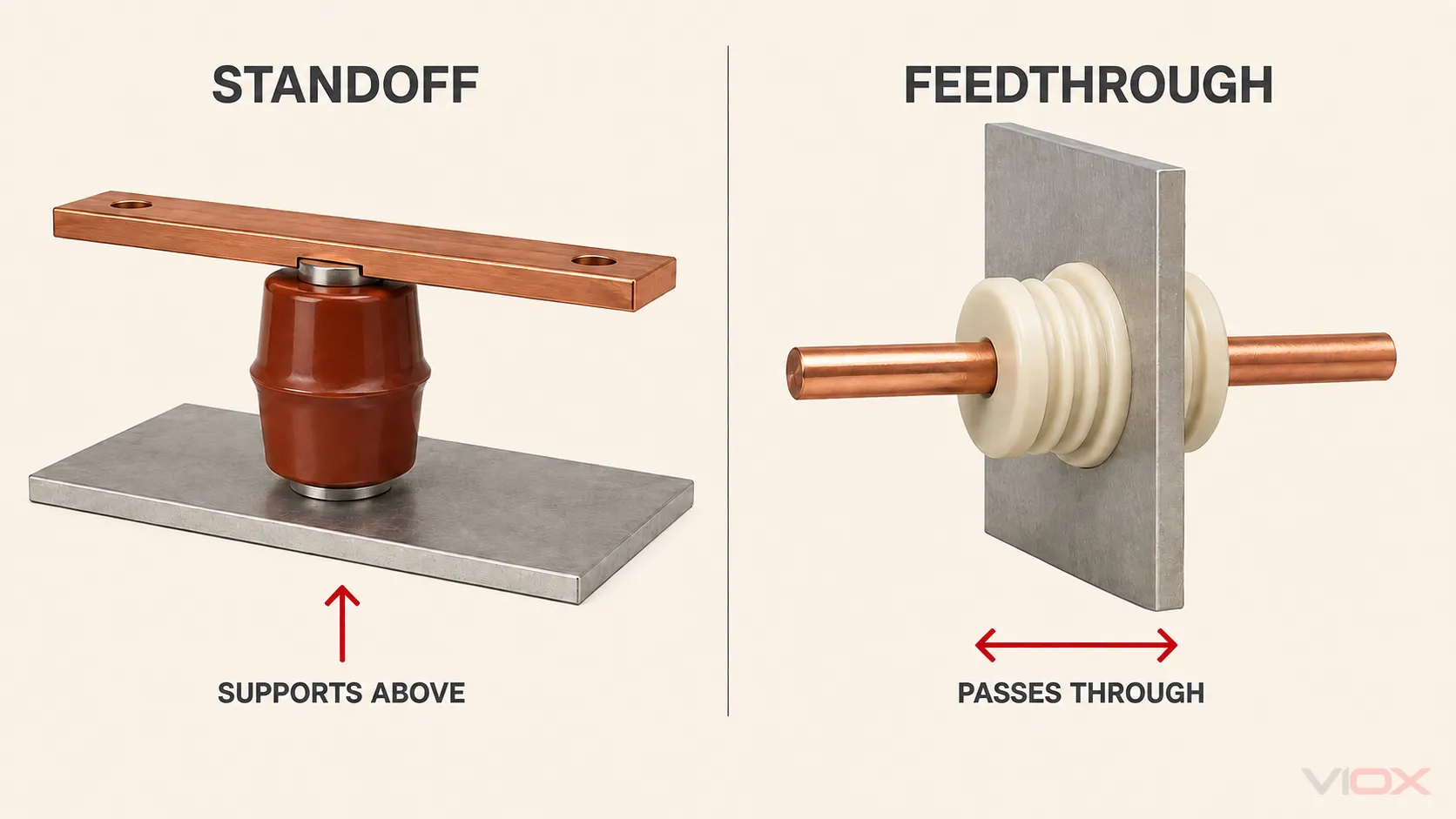

| هل هو نفسه الجلبة (bushing)؟ | لا. يعمل عازل التثبيت على دعم الموصل بعيداً عن السطح؛ بينما تقوم الجلبة أو منفذ التمرير (feedthrough) بنقل الموصل عبر حاجز. |
ما هي وظيفة عازل التثبيت الكهربائي
1. دعم الجزء المكهرب

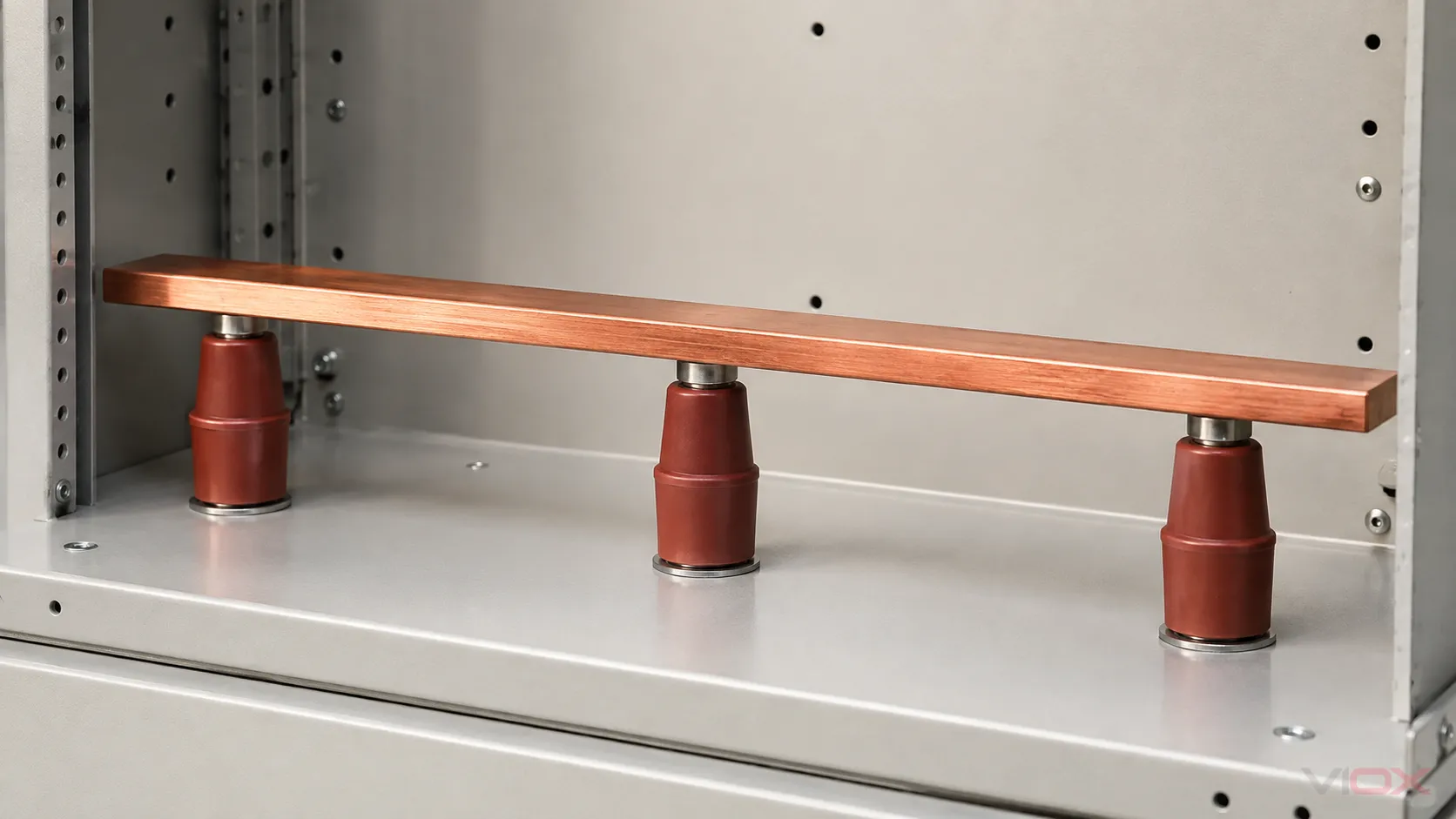

يوفر عازل التثبيت نقطة تثبيت صلبة ويحافظ على الموصل في الموضع المقصود. في تجميعة قضبان التوزيع، يجب أن يدعم القضيب وأن يعمل مع ترتيب الدعم الكامل في ظل ظروف المناولة العادية، والاهتزاز، والحركة الحرارية، والقوى الكهروميكانيكية التي يأخذها المصمم في الاعتبار.
قوى الأعطال هي مشكلة تجميع وليست خاصية عامة لـ “البلاستيك القوي”.” IEC 60865-1 تغطي إجراءات حساب التأثيرات الميكانيكية والحرارية لتيارات القصر الكهربائي في أنظمة AC. لذلك يجب تقييم البيانات الميكانيكية المنشورة للدعامة، وهندسة القضبان، والمسافة بين الأطوار، والامتداد، والتثبيت، وحمل العطل المحسوب معاً.
2. يفصل الأجزاء الموصلة كهربائياً
يعمل جسم العزل على قطع المسار الموصل بين المكون المثبت ودعامته. كما يساعد أيضاً في تحديد مسافتين مختلفتين:
- التخليص هو أقصر مسافة عبر الهواء بين الأجزاء الموصلة.
- مسافة الزحف هو أقصر مسار على طول سطح عازل بين الأجزاء الموصلة.
هذه المسافات ليست قابلة للتبديل، ولا يثبت ارتفاع العازل وحده أياً منهما للمعدات النهائية. يمكن للبراغي، والدعامات، وقضبان التوصيل، وجدران الحاوية، والأضلاع، والتلوث، والارتفاع أن تغير المسارات الفعالة.
بالنسبة للمعدات المتصلة بأنظمة إمداد الجهد المنخفض،, IEC 60664-1:2020 يتناول تنسيق العزل للمعدات التي تصل إلى AC 1,000 V أو DC 1,500 V ويوفر مبادئ للخلوص، ومسافة الزحف، والعزل الصلب. يظل معيار المنتج أو التجميع المعمول به هو المتحكم في التصميم النهائي والتحقق منه.
3. يحافظ على هندسة قابلة للتكرار
يعمل العازل الحامل (standoff) على تثبيت الارتفاع والموضع بحيث تظل الموصلات المجاورة، والهياكل المؤرضة، والأغطية، ومساحات الخدمة في الأماكن التي يتوقعها التصميم. هذه الوظيفة الميكانيكية هي السبب في أن استبدال دعامة بقطعة مشابهة بصرياً قد يكون غير آمن: فقد يغير البديل مسار العزل، أو تعشيق الإدخال، أو المحاذاة، أو قدرة التحمل حتى لو تطابق ارتفاعه الاسمي.
هل هو عازل تثبيت، أم حامل قضيب توزيع (busbar)، أم فاصل، أم جلبة (bushing)؟
| المكوّن | الموضع في النظام الكهربائي | الوظيفة الأساسية | تركيز الاختيار الشائع |
|---|---|---|---|
| عازل حامل كهربائي | بين أحد المكونات وسطح التثبيت | الفصل، والدعم، والعزل | مسار العزل، والحمل، والارتفاع، وواجهة التركيب، والبيئة |
| عازل دعم قضيب التوصيل | أسفل أو حول نظام قضبان التوزيع | دعم قضبان التوزيع والحفاظ على هندسة التجميع | تخطيط القضبان، ومسافة الدعم، وقوى القصر الكهربائي، والتركيب، وتنسيق العزل |
| فاصل/ركيزة تثبيت لوحة الدوائر المطبوعة PCB | بين لوحة الدوائر والهيكل أو لوحة أخرى | تحديد موضع وتثبيت المكونات الإلكترونية | مسافات اللوحة، الأجهزة، المواد، متطلبات اللهب والمعدات |
| جلبة/وصلة عبور | عبر جدار حاوية أو حاجز | تمرير موصل عبر الحاجز مع عزله | هندسة الواجهة، مسار الموصل، الإحكام عند الاقتضاء، الإجهاد الكهربائي |
| حاجز عازل | بين المناطق الموصلة المتجاورة | منع الوصول أو زيادة المسافة الفاصلة | التغطية، والمواد، والتركيب، والتحقق من التجميع |
في لغة تصنيع اللوحات، غالبًا ما يُستخدم مصطلحا “عازل التباعد” (standoff insulator) و“عازل دعم قضيب التوزيع” (busbar support insulator) للإشارة إلى نفس المكون المصبوب ذي الأسنان اللولبية. يظل المصطلح الأعم مفيدًا لأنه ليس كل عازل تباعد يدعم قضيب توزيع. بالنسبة للموضوع الخاص بقضبان التوزيع، انظر ماهية عازل قضيب التوزيع وكيفية عمله.
الأنواع الرئيسية لعوازل التثبيت الكهربائية
يبدأ التصنيف الأكثر فائدة بالتطبيق والتركيب، وليس باللون أو اسم سلسلة البائع.
عوازل التباعد المصبوبة ذات الأسنان اللولبية
تستخدم هذه الدعامات المدمجة عادةً جسمًا عازلًا مصبوبًا مع حشوات أو مسامير معدنية. وتؤدي واجهات الربط من ذكر-ذكر، وأنثى-أنثى، وذكر-أنثى إلى تغيير تسلسل التجميع والأجهزة المطلوبة. وهي شائعة في اللوحات، ولوحات التوزيع، ومعدات تحويل الطاقة، وتجميعات الشركات المصنعة للمعدات الأصلية (OEM)، ولكن يجب أن تحدد بيانات الطراز الدقيقة استخدامها.
حوامل قضبان التوزيع والدعامات متعددة الأقطاب
تعمل هذه المكونات على تحديد موقع قضيب واحد أو عدة قضبان كنظام دعم منسق. وبالمقارنة مع العمود المفرد، يمكن للحامل التحكم في مراكز الأطوار وتوجيه القضبان بشكل مباشر. تنطبق بيانات القصر الكهربائي والمسافات المنشورة الخاصة بها فقط في ظل أحجام القضبان، ومسافات الدعم، والأجهزة، وظروف الاختبار أو الحساب المذكورة.
عوازل الأعمدة والراتنج المصبوب
يمكن استخدام هياكل أعمدة أكبر حيثما تحتاج المعدات إلى مسار عزل أطول، أو هندسة ميكانيكية مختلفة، أو فئة جهد مختلفة. تتمتع هياكل البورسلين، والراتنج المصبوب، والبوليمر بسلوك مختلف تحت تأثير الصدمات، والتلوث، والرطوبة، والتعرض للأشعة فوق البنفسجية، والدورات الحرارية. لا تُعد فئة المادة وحدها تصنيفاً.
ركائز لوحات الدوائر المطبوعة (PCB) والمعدات الإلكترونية
يمكن أن تكون هذه الركائز بوليمرية أو سيراميكية وقد تحتوي على تثبيت بالكبس، أو لاصق، أو مسنن. عادة ما تكون أحمالها ومسافاتها مختلفة جداً عن دعامات قضبان التوصيل الكهربائية (busbar). لا ينبغي افتراض أن مباعد لوحة الدوائر المطبوعة (PCB) مناسب للاستخدام مع قضبان توصيل لوحات التوزيع.
المواد: ما الذي يمكن أن يخبرك به الاسم وما الذي لا يمكنه ذلك
تشمل الهياكل الشائعة مركبات القولبة المتصلدة بالحرارة مثل DMC/BMC/SMC، واللدائن الحرارية، وأنظمة الإيبوكسي المصبوب، والبورسلين، والعوازل المركبة/البوليمرية. يؤثر اختيار المادة على هندسة القولبة، والكتلة، وسلوك الصدمات، والاستجابة للرطوبة، ومقاومة التتبع، والسلوك الحراري، وطريقة التصنيع.
ومع ذلك، فإن تسميات مثل “BMC” أو “إيبوكسي” أو “سيراميك” لا تحدد تصنيفاً كاملاً للمكون. يشمل العازل النهائي هندسته، والحشوات، والواجهات، وضوابط التصنيع، وبيانات الاختبار المعلنة. قارن المعلومات الكهربائية والميكانيكية والأبعاد والحرارية والبيئية وقابلية الاشتعال المنشورة للطراز المختار بدلاً من نقل خاصية مادة عامة إلى المكون. للحصول على مقدمة أعمق عن المواد، اقرأ اللدائن الهندسية ومركبات القولبة المستخدمة في المكونات الكهربائية.
أماكن استخدام عوازل التثبيت
- لوحات التوزيع ومفاتيح التبديل: دعم الطور، أو المحايد، أو قضبان التوزيع داخل حاوية.
- لوحات التحكم في المحركات واللوحات الصناعية: تحديد موضع موصلات الطاقة الداخلية وتجميعات التوزيع.
- العواكس، والمقومات، وUPS، ومعدات الطاقة: دعم هياكل ناقلات التيار المتردد AC أو التيار المستمر DC المدمجة داخل تجميعات تحويل الطاقة.
- المحولات وأجهزة الطاقة: دعم التوصيلات الداخلية حيث تتطلب فئة الجهد الدقيقة وتصميم المعدات هيكل التثبيت المناسب.
- معدات السكك الحديدية والنقل: دعم معدات الجهد العالي أو قضبان التوزيع بمتطلبات بيئية وميكانيكية خاصة بالتطبيق.
- الإلكترونيات: تحديد مواقع اللوحات، أو أطراف التوصيل، أو العناصر الموصلة على نطاق وأداء أصغر بكثير.
قد يظهر نفس الشكل في عدة تطبيقات، ولكن لا يمكن استنتاج الملاءمة من المظهر. يجب على مصمم المعدات مطابقة وثائق الطراز مع التجميع.
كيفية تحديد مواصفات عازل التثبيت المناسب
تعامل مع الاختيار كسلسلة من الأدلة. إذا كان أحد المدخلات غير معروف، فقم بتمييزه للمراجعة الهندسية بدلاً من ملئه بقاعدة عامة.
| الإدخال | ما يجب تحديده | Why it matters |
|---|---|---|
| النظام الكهربائي | الجهد المقنن، AC/DC، متطلبات الجهد الزائد/النبضي، سياق التأريض | يحدد مشكلة تنسيق العزل. |
| هندسة العزل | الخلوص المطلوب، مسافة الزحف، ظروف التلوث، الارتفاع، الأجزاء الموصلة المجاورة | يحدد ما إذا كان الترتيب الكامل - وليس فقط ارتفاع الجسم - يحافظ على المسافة الفاصلة. |
| الجزء المدعوم | مادة الموصل، المقطع العرضي، الاتجاه، عدد القضبان، الكتلة | يحدد الواجهة والتخطيط الميكانيكي. |
| أحمال الأعطال والأحمال الميكانيكية | حمل القصر الكهربائي المتوقع، مسافة الدعم، الاهتزاز، الصدمة، التمدد الحراري | يحدد القوى وترتيب الدعم المراد التحقق منه. |
| واجهة التركيب | الارتفاع الإجمالي، مساحة القاعدة، نوع الحشوة/المسمار، السن، التعشيق، الوصول | يمنع عدم التطابق، وتلف طرف التوصيل، وتداخل التجميع. |
| البيئة | داخلي/خارجي، الحاوية، درجة الحرارة، الرطوبة، التكثف، التلوث، المواد الكيميائية، الأشعة فوق البنفسجية | يوجه اختيار الإنشاء وأدلة المنتج المطلوبة. |
| أدلة الامتثال | معيار المعدات/التجميع المعمول به، سوق الوجهة، الإقرارات أو التقارير المطلوبة | يمنع الخلط بين مطالبة خاصة بمكون معين وبين مطابقة التجميعة الكاملة. |
للحصول على سير عمل الهندسة الكامل، استخدم دليل اختيار عازل قضبان التوزيع. إذا كنت تقوم بتدقيق الأجزاء الواردة أو مورد ما، فاستخدم دليل فحص جودة عازل قضبان التوزيع.
حدود التركيب والفحص
يجب أن يتبع التركيب الرسم والتعليمات الخاصة بالطراز المختار بالإضافة إلى متطلبات المعدات الكاملة. لا تستخدم قيمة عزم دوران، أو ترتيب حلقات إحكام (وردات)، أو عمق إدخال، أو مادة كيميائية للتنظيف من عازل مشابه بصرياً.
قبل التغذية بالتيار، يجب على شخص مختص التأكد من أن الطراز والأجهزة تتطابق مع التصميم المعتمد؛ وأن الدعامات محاذاة دون الضغط على قضبان التوزيع؛ وأن مسافات الخلوص ومسارات التسرب المحددة تظل غير معاقة؛ وأن الأسطح نظيفة وغير تالفة؛ وأن التجميع النهائي قد خضع للتحقق المطلوب. IEC 61439-1:2020 يضع قواعد عامة لمجموعات المفاتيح الكهربائية ومعدات التحكم ذات الجهد المنخفض ويوضح أن المطابقة يتم تحديدها وفقاً للجزء ذي الصلة من سلسلة IEC 61439، وليس من مكون واحد بمعزل عن غيره.
أثناء الفحص، تُعد الشقوق المرئية، أو الأسطح المكسورة، أو آثار التتبع أو التآكل، أو التلوث، أو الصدأ عند نقاط التلامس، أو الأجزاء المفكوكة، أو الحركة أسباباً تستدعي التقييم الهندسي. تعتمد طريقة التنظيف الصحيحة، وفترة الفحص، ومعايير الاستبدال على المادة، وتعليمات الشركة المصنعة، وواجب العمل، وبيئة التشغيل.
الأسئلة الشائعة
هل عازل التثبيت (Standoff insulator) هو نفسه عازل قضيب التوصيل؟
يُستخدم أحياناً في مصطلحات اللوحات، ولكن ليس بشكل عالمي. عازل دعم قضبان التوزيع هو حامل مصمم وموثق لدعم قضبان التوزيع. يمكن أن يصف مصطلح “Standoff” أيضاً دعامات لوحات الدوائر المطبوعة (PCBs)، وأطراف التوصيل، والمكونات الأخرى.
هل يتمتع الحامل (Standoff) الأكثر ارتفاعاً بجهد مقنن أعلى تلقائياً؟
لا. يمكن أن يؤثر الارتفاع على المسافة الهوائية، ولكن خلوص التجميع النهائي، ومسار التسرب، والمادة، والهندسة، والأجزاء الموصلة المجاورة، وظروف التلوث، والارتفاع عن سطح البحر، وبيانات الطراز المعتمدة، كلها عوامل مهمة.
هل يمكن استبدال عازلين لهما نفس القلاووظ والارتفاع؟
ليس بناءً على الأبعاد وحدها. قارن الرسم المعتمد، وترتيب الإدخال، والبيانات الكهربائية والميكانيكية، والملاءمة البيئية، والمواد، وأدلة الامتثال المطلوبة.
ما هي المسافة التي يجب أن تفصل بين عوازل قضبان التوزيع (busbar)؟
لا توجد مسافة عالمية موحدة. تعتمد الإجابة على هندسة القضبان واتجاهها، وهيكل الدعم، وقوى القصر الكهربائي المحتملة، والتثبيت، والاهتزاز، وتصميم التجميع المعمول به. استخدم الشروط الموثقة من قبل الشركة المصنعة وحسابات المصمم أو قواعد التصميم المعتمدة.
ما الذي يجب إرساله مع طلب عرض السعر (RFQ)؟
قدم التطبيق، وجهد النظام وسياق AC/DC، ومتطلبات العزل، وأبعاد قضبان التوزيع أو المكونات، وارتفاع الدعم، وشكل القلاووظ/الإدخال، وتخطيط التركيب، والبيئة، والكمية، والسوق المستهدف، ورسم أو صورة مرجعية واضحة. مجموعة منتجات عوازل قضبان التوزيع من VIOX مجموعة منتجات عوازل قضبان التوزيع يمكن استخدامها لمقارنة العائلات القياسية أو بدء مراجعة قائمة على الرسم.
